超外差收音机的常见故障现象及诊断

收音机常见故障及维修方法收音机是一种十分常见的家用电器，它可以让人们收听各种广播节目，提供了丰富多样的音乐与信息。

然而，收音机也会出现一些常见的故障，比如无法收听电台、声音嘈杂、频率不准确等问题。

本文将介绍收音机的常见故障及相应的维修方法。

首先，无法收听电台是一种常见的收音机问题。

这可能是由于天线信号不佳、背景噪音干扰或电台信号弱造成的。

首先，我们可以检查天线是否连接良好，调整天线的位置和方向，尽可能找到最佳接收信号的位置。

如果问题仍然存在，我们可以尝试使用外置天线或调谐棒来增强信号接收能力。

其次，声音嘈杂也是一个常见的问题。

这可能是由于电源电压不稳定、音量控制器损坏或放置位置不当等原因引起的。

如果收音机是通过电池供电，我们可以尝试更换新电池或使用外置电源适配器来改善电源质量。

如果问题仍然存在，我们可以检查音量控制器是否调整正确或存在杂音，可以尝试清洁或更换音量控制器来解决问题。

第三，频率不准确也是一种常见的故障。

这可能是由于调谐电路出现问题、频率合成器故障或频率显示器不准确等原因引起的。

首先，我们可以尝试调整调谐旋钮，看看能否精确调谐到正确的频率。

如果无法解决问题，我们可以尝试进行调谐电路的维修或更换。

如果频率显示不准确，可以尝试校准或更换频率显示器来解决问题。

另外，收音机的音质问题也可能出现。

这可能是由于扬声器损坏、音频输出接口松动或音频处理电路故障等原因引起的。

首先，我们可以检查扬声器是否有异响或损坏，如果是，可以尝试更换扬声器。

如果音频输出接口松动，我们可以调整插头位置或更换音频输出接口。

如果音频处理电路故障，可以尝试维修或更换相关电路板来解决问题。

总结起来，收音机的常见故障包括无法收听电台、声音嘈杂、频率不准确和音质问题等。

针对这些故障，我们可以采取相应的维修方法，如调整天线位置、更换电池、清洁音量控制器、维修调谐电路、更换扬声器等。

通过这些方法，我们可以解决大部分收音机的常见故障，使其恢复正常工作。

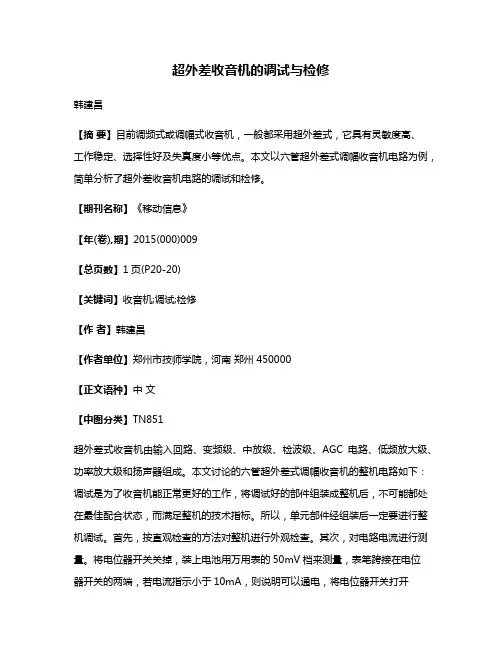

超外差收音机的调试与检修韩建昌【摘要】目前调频式或调幅式收音机，一般都采用超外差式，它具有灵敏度高、工作稳定、选择性好及失真度小等优点。

本文以六管超外差式调幅收音机电路为例，简单分析了超外差收音机电路的调试和检修。

【期刊名称】《移动信息》【年(卷),期】2015(000)009【总页数】1页(P20-20)【关键词】收音机;调试;检修【作者】韩建昌【作者单位】郑州市技师学院，河南郑州 450000【正文语种】中文【中图分类】TN851超外差式收音机由输入回路、变频级、中放级、检波级、AGC电路、低频放大级、功率放大级和扬声器组成。

本文讨论的六管超外差式调幅收音机的整机电路如下：调试是为了收音机能正常更好的工作，将调试好的部件组装成整机后，不可能都处在最佳配合状态，而满足整机的技术指标。

所以，单元部件经组装后一定要进行整机调试。

首先，按直观检查的方法对整机进行外观检查。

其次，对电路电流进行测量。

将电位器开关关掉，装上电池用万用表的50mV档来测量，表笔跨接在电位器开关的两端，若电流指示小于10mA，则说明可以通电，将电位器开关打开（音量旋至最小即测量静态电流）用万用表分别依次测量D，C，B，A四个电流缺口，若被测量电流的数字在规定的参考值的左右即可用电烙铁将四个缺口依次连通，再把音量开到最大，调双连拨盘即可收到电台。

对收音机的各调谐回路进行调整，使之相互协调工作的过程称为统调。

3.1 调整中频打开收音机的电源开关K，将音量电位器RP旋到最大，双连C1A短路，让本机振荡停止工作。

调信号发生器输出465kHhz的调幅信号，这时在扬声器中应该听到“呜………”的1KHz低频叫声。

用无感起子微微旋动中周T4、T3的磁帽使扬声器发出的声音最响。

调整次序是由后向前，先调T4后调T3，反复调整T4、T3二至三次使扬声器中声音最响，中频就调整好了。

3.2 调覆盖覆盖是指收音机能够接收高频信号的频率范围，中波收音机的覆盖范围从535kHz 到1605kHz之间。

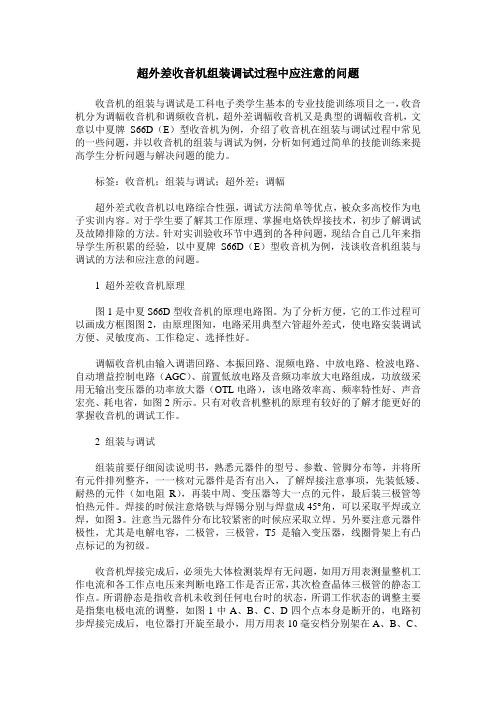

超外差收音机组装调试过程中应注意的问题收音机的组装与调试是工科电子类学生基本的专业技能训练项目之一，收音机分为调幅收音机和调频收音机，超外差调幅收音机又是典型的调幅收音机，文章以中夏牌S66D（E）型收音机为例，介绍了收音机在组装与调试过程中常见的一些问题，并以收音机的组装与调试为例，分析如何通过简单的技能训练来提高学生分析问题与解决问题的能力。

标签：收音机；组装与调试；超外差；调幅超外差式收音机以电路综合性强，调试方法简单等优点，被众多高校作为电子实训内容。

对于学生要了解其工作原理、掌握电烙铁焊接技术，初步了解调试及故障排除的方法。

针对实训验收环节中遇到的各种问题，现结合自己几年来指导学生所积累的经验，以中夏牌S66D（E）型收音机为例，浅谈收音机组装与调试的方法和应注意的问题。

1 超外差收音机原理图1是中夏S66D型收音机的原理电路图。

为了分析方便，它的工作过程可以画成方框图图2，由原理图知，电路采用典型六管超外差式，使电路安装调试方便、灵敏度高、工作稳定、选择性好。

调幅收音机由输入调谐回路、本振回路、混频电路、中放电路、检波电路、自动增益控制电路（AGC）、前置低放电路及音频功率放大电路组成，功放级采用无输出变压器的功率放大器（OTL电路），该电路效率高、频率特性好、声音宏亮、耗电省，如图2所示。

只有对收音机整机的原理有较好的了解才能更好的掌握收音机的调试工作。

2 组装与调试组装前要仔细阅读说明书，熟悉元器件的型号、参数、管脚分布等，并将所有元件排列整齐，一一核对元器件是否有出入，了解焊接注意事项，先装低矮、耐热的元件（如电阻R），再装中周、变压器等大一点的元件，最后装三极管等怕热元件。

焊接的时候注意烙铁与焊锡分别与焊盘成45°角，可以采取平焊或立焊，如图3。

注意当元器件分布比较紧密的时候应采取立焊。

另外要注意元器件极性，尤其是电解电容，二极管，三极管，T5是输入变压器，线圈骨架上有凸点标记的为初级。

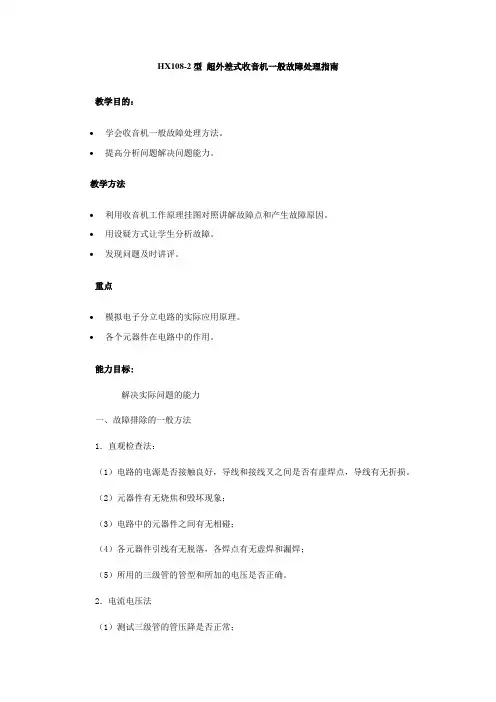

HX108-2型超外差式收音机一般故障处理指南教学目的：∙学会收音机一般故障处理方法。

∙提高分析问题解决问题能力。

教学方法∙利用收音机工作原理挂图对照讲解故障点和产生故障原因。

∙用设疑方式让学生分析故障。

∙发现问题及时讲评。

重点∙模拟电子分立电路的实际应用原理。

∙各个元器件在电路中的作用。

能力目标:解决实际问题的能力一、故障排除的一般方法1．直观检查法：（1）电路的电源是否接触良好，导线和接线叉之间是否有虚焊点，导线有无折损。

（2）元器件有无烧焦和毁坏现象；（3）电路中的元器件之间有无相碰；（4）各元器件引线有无脱落，各焊点有无虚焊和漏焊；（5）所用的三级管的管型和所加的电压是否正确。

2．电流电压法（1）测试三级管的管压降是否正常；（2）断开集电极电阻串上电流表应有电流显示；（3）测量集电极电阻和基极电阻上的压降。

3．跟踪法（1）用电子示波器从信号输入端对地观察是否有输入信号波形；（2）逐级逐点观察波形的变化状态。

如果在哪一点失掉波形就从那一点查起。

4．信号注入法将万用表电阻档置于×1，黑表笔接地，红表笔从后一级往前一级查找，对照原理图，从扬声器开始，顺着信号传播方向逐级往前碰触，扬声器应发出“喀喀”声，当碰触到哪一级无声时，则故障就在哪一级，用测量工作电压、工作电流判断本级工作状态，并检查各元器件有无接错、焊错、虚焊、漏焊等，如果在整机上无法查出元器件的好坏，则可拆下检查。

5．代替法如果怀疑哪一个元器件有问题，就用同样规格的器件代替。

比如：怀疑某一电解电容短路或者断路，就可以用一只同样的好电容并接在这个电容上，如果现象消失，说明原来的电容是坏的。

二、HX108-2型超外差式收音机一般故障排除方法前提：安装正确，元器件无缺焊、错焊，连结无误，印制板焊点无虚焊、漏焊、短路等。

检测按步骤进行，一般由后级向前检测，先判定故障位置（用信号注入法）。

再查找故障点（电流电压法），循序渐进，排除故障。

收音机常见故障及维修方法收音机是我们日常生活中常用的电子设备，但是在使用过程中，难免会出现一些故障。

本文将介绍一些收音机常见的故障及相应的维修方法，希望能够帮助大家解决收音机使用中的问题。

首先，收音机无法开机是比较常见的故障之一。

这可能是由于电池耗尽或者电源线接触不良所致。

解决方法可以是更换电池或者检查电源线连接是否松动，确保正常供电。

其次，收音机无法搜索到频道也是一个常见的问题。

这可能是天线接触不良或者天线损坏导致的。

解决方法可以是检查天线连接是否良好，或者更换天线。

另外，收音机出现杂音也是比较常见的故障。

这可能是由于天线位置不佳或者电路故障所致。

解决方法可以是调整天线位置，或者检查电路是否有损坏并进行修理。

此外，收音机音量小也是一个常见问题。

这可能是由于音量调节器故障或者扬声器损坏所致。

解决方法可以是检查音量调节器是否正常，或者更换损坏的扬声器。

最后，收音机频率不稳定也是一个常见故障。

这可能是由于电路故障或者天线位置不佳所致。

解决方法可以是检查电路是否有损坏并进行修理，或者调整天线位置。

在维修收音机时，我们需要注意安全，确保在断电的情况下进行维修，避免触电事故的发生。

另外，如果遇到比较复杂的故障，建议寻求专业人士的帮助，以免造成更大的损失。

总之，收音机在日常使用中难免会出现一些故障，但是只要我们掌握了一些基本的维修方法，就能够轻松解决这些问题，延长收音机的使用寿命，为我们的生活带来更多的乐趣。

希望本文所介绍的收音机常见故障及维修方法能够对大家有所帮助。

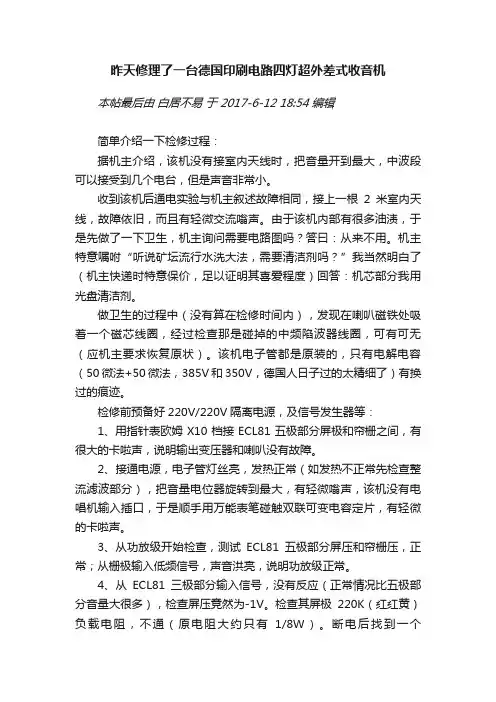

昨天修理了一台德国印刷电路四灯超外差式收音机本帖最后由白居不易于 2017-6-12 18:54 编辑简单介绍一下检修过程：据机主介绍，该机没有接室内天线时，把音量开到最大，中波段可以接受到几个电台，但是声音非常小。

收到该机后通电实验与机主叙述故障相同，接上一根2米室内天线，故障依旧，而且有轻微交流嗡声。

由于该机内部有很多油渍，于是先做了一下卫生，机主询问需要电路图吗？答曰：从来不用。

机主特意嘱咐“听说矿坛流行水洗大法，需要清洁剂吗？”我当然明白了（机主快递时特意保价，足以证明其喜爱程度）回答：机芯部分我用光盘清洁剂。

做卫生的过程中（没有算在检修时间内），发现在喇叭磁铁处吸着一个磁芯线圈，经过检查那是碰掉的中频陷波器线圈，可有可无（应机主要求恢复原状）。

该机电子管都是原装的，只有电解电容（50微法+50微法，385V和350V，德国人日子过的太精细了）有换过的痕迹。

检修前预备好220V/220V隔离电源，及信号发生器等：1、用指针表欧姆X10档接ECL81五极部分屏极和帘栅之间，有很大的卡啦声，说明输出变压器和喇叭没有故障。

2、接通电源，电子管灯丝亮，发热正常（如发热不正常先检查整流滤波部分），把音量电位器旋转到最大，有轻微嗡声，该机没有电唱机输入插口，于是顺手用万能表笔碰触双联可变电容定片，有轻微的卡啦声。

3、从功放级开始检查，测试ECL81五极部分屏压和帘栅压，正常；从栅极输入低频信号，声音洪亮，说明功放级正常。

4、从ECL81三极部分输入信号，没有反应（正常情况比五极部分音量大很多），检查屏压竟然为-1V。

检查其屏极220K（红红黄）负载电阻，不通（原电阻大约只有1/8W）。

断电后找到一个1/2W240K电阻（实测214K）换上，通电后电磁干扰声出现，调谐后接收到电台广播，嗡声也没有了。

其他问题（如统调）就小菜一碟了。

情境 3-1 收音机灵敏度低故障检修相 关 知 识1．手工调整技巧检修超外差接收机故障，往往缺仪器，因此掌握手工调整技术十分重要。

以调幅收音机为例， 调整步骤分中频调整、接收频率范围调整、跟踪统调次序进行。

下面介绍具体调整方法。

（1）中频调整中频频率未调准， 则变频电路产生的 465kHz 中频信号就得不到足够的放大， 收音机的接收灵 敏度就极低，即使个别电台能接收，其音量也很轻。

中频调整在各级静态工作点正常，且本机振 荡工作正常情况下进行。

手工调整就是接收某一电台信号来进行调整。

方法是：接收某一弱台信 号，反复调整三个中周的磁芯，使音量最大为止。

注意：①不要接收强台信号；②中周磁芯位置旋得很深或很浅，说明中周质量不好电路有 故障；③一般调第一中周最敏感，调第三中周最迟钝。

所以要先调第一中周，然调整第二、第三 中周；④要反复细调。

（2）接收频率范围调整决定接收频率范围的是本振频率。

由于收音机中波接收频率范围是 535～1605kHz，中频频率 是 465kHz，所以本振频率范围是 1000～2070kHz。

调整接收频率范围就是校准收音机面板频率刻 度。

具体调整步骤是：低端调本振线圈磁芯；高端调本振微调电容 C6。

而且是先调低端，后调高 端。

（3）跟踪统调跟踪统调就是调整输入回路的频率，使之与本振频率始终相差 465kHz。

理想频率跟踪曲线如 图 3-7 虚线所示，但实际频率跟踪曲线如图 3-7a 或图 3-7b 实线所示。

a)低端偏高、高端偏低 b) 低端偏低、高端偏高图 3-7 频率跟踪曲线显然在整个中波段内，只有中频段才实现理想跟踪，即输出回路频率比本振频率低465kHz。

这是因为输入回路的频率覆盖系数为 3（1605/535），而本振回路的频率覆盖系数为 2.07 （2070/1000），两者不一样。

当振荡连与输入连可调电容同轴旋转时，不可能一个回路的频率变 化范围达 2.07 倍，另一个回路的频率变化范围达 3倍。

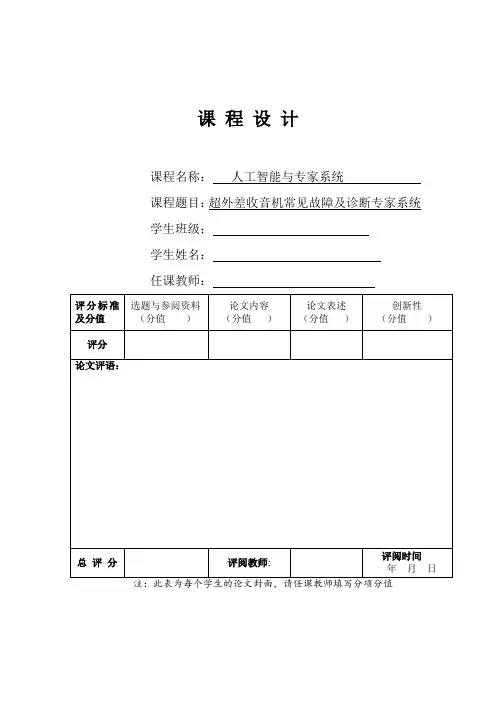

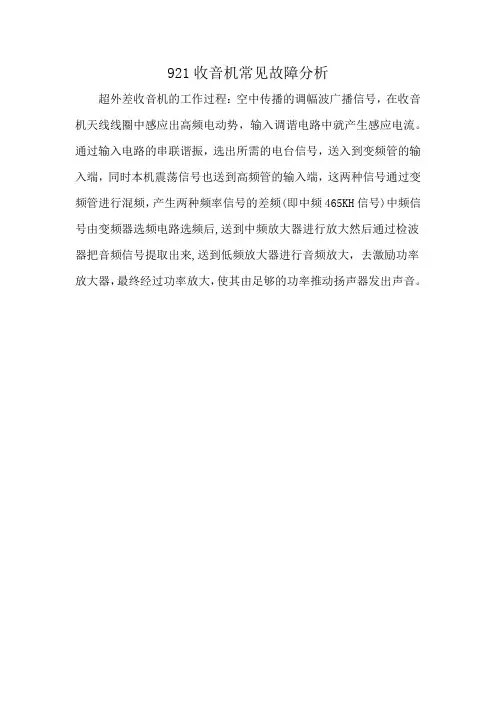

课程设计课程名称：人工智能与专家系统课程题目：超外差收音机常见故障及诊断专家系统学生班级；学生姓名：任课教师：一、超外差收音机的工作原理收音机是把广播电台发射的无线电波中的音频信号取出来，加以放大，然后通过扬声器还原出声音。

具体讲：从天线（磁棒具有聚集电磁波磁场的能力，而天线线圈是绕在磁棒上）接收到的许多广播电台的高频信号，通过输入回路（为并联谐振回路，具有选频作用）选出其中所需要的电台信号送入变频级的基极，同时，由本机振荡器产生高频等幅波信号，它的频率高于被选电台载波465KHz，也送于变频级的发射极，二者通过晶体管be结的非线性变换，将高频调幅波变换成载波为465KHz的中频调幅波信号。

在这个变换过程中，被改变的只是已调幅波载波的频率，而调幅波的振幅的变化规律（调制信号即声音）并未改变。

变换后的中频信号通过变频级集电极接的LC并联回路选出载波为465KHz的中频调幅信号，被送到中频放大器，放大后，再送入检波器进行幅度检波，从而还原出音频信号，然后通过低频电压放大和功率放大，再去推动扬声器，还原出声音。

二、常见故障现象及诊断2.1 混台2.1.1诊断依据（1）磁性天线调谐回路线圈断线，信号输入就失去选择作用，同时灵敏度降低。

（2）本机振荡停振。

2.1.2诊断过程（1）可用万用表测量该线圈的直流电阻来判断。

（2）这时差不多满盘都是本地强台的声音。

用万用表电压最低档测量VT1发射极电压，用导线把振荡线圈的反馈线圈短路，或把双连可变电容器“振荡连”的定、动片短路，看发射极电压是否减低（一般可减低零点几伏），说明有振荡。

2.2无声2.2.1诊断依据（1）完全无声。

故障部位可能发生在电源、扬声器、输出耦合电容。

（2）有一点“沙沙”。

可根据旋动音量电位器来诊断故障部位，旋动音量电位器时“沙沙”声不变，故障多出在低放级；若“沙沙”声随音量电位器的变化而变化，故障出在检波级之前。

2.2.2诊断过程（1）查看电源开关及引线、扬声器、C9电容、耳机插座是否正常，如果异常则更换；如果正常则查看VT4、VT5、VT6静态工作点是否正常，若不则对放大电路检修；正常则检查C9和W1。
