基于51单片机的流水灯设计51单片机是一种常用的微控制器，它具有高性价比、易于编程和广泛的应用范围。
流水灯是一种常见的电子灯光装置，它通过类似于瀑布般的效果，逐个点亮一系列的灯。
本文将介绍基于51单片机的流水灯的设计。
流水灯的设计过程可以分为硬件设计和软件设计两个步骤。
硬件设计：在硬件设计方面，我们需要准备以下器件和材料：1.51单片机开发板2.杜邦线3.LED灯4.电阻接下来，根据流水灯的设计思路，将多个LED灯连接在一起，形成一个线性的灯带。
为了控制LED灯的亮灭，我们需要使用51单片机的GPIO 口来提供高低电平信号。
通过改变GPIO口的输出信号，我们可以实现各个LED灯的顺序点亮和熄灭。
软件设计：在软件设计方面，我们需要使用到汇编或C语言来编写控制程序。
以下是一个简单的流水灯程序的伪代码：```1.初始化51单片机的GPIO口方向，设置为输出模式2. 定义一个存储灯光模式的数组，比如`light_pattern[] = {0xFF, 0x7F, 0x3F, 0x1F, 0x0F, 0x07, 0x03, 0x01}`3.定义一个循环计数器`i`4.进入无限循环5. 通过将`light_pattern[i]`的值写入GPIO口，控制LED灯的亮灭6.延时一定时间（比如几百毫秒）7.更新循环计数器`i`8.如果`i`超过了数组的长度，将其重置为09.结束循环```在程序中，我们可以通过循环计数器`i`来依次点亮和熄灭LED灯。
通过不断更新`i`的值，我们可以实现灯光模式的循环播放。
总结：。
基于51单片机的流水灯毕业设计方案：一、引言流水灯是一种常见的电子设计项目，适合初学者练习和毕业设计。
通过使用51单片机和少量外围元件，可以实现一个简单而有趣的流水灯效果。
本文将介绍基于51单片机的流水灯设计方案，包括硬件连接、软件程序设计和效果展示等内容。
二、硬件设计1. 材料准备：51单片机（如STC89C52）、LED灯若干（建议4-8个）、电阻、面包板、连线等。
2. 连接方式：将LED灯按顺序连接到51单片机的IO口，每个LED 灯通过一个电阻连接到IO口，确保电流限制。
3. 电源供应：连接电源至电路板，保证正常工作电压和电流。
三、软件设计1. 编程环境：使用Keil C51等集成开发环境进行程序编写。
2. 程序设计：设计一个循环移位的程序，控制51单片机的IO口依次点亮LED灯，形成流水灯效果。
3. 定时控制：通过定时器中断或延时函数控制LED灯的亮灭时间，实现流水灯的效果。
四、效果展示1. 烧录程序：将编写好的程序烧录到51单片机中。
2. 调试测试：连接电路并通电，观察LED灯按顺序点亮并流动的效果。
3. 优化改进：根据实际效果调整程序和硬件设计，优化流水灯的效果和稳定性。
五、注意事项1. 电路连接：确保电路连接正确，避免短路或接反现象。
2. 程序设计：合理设计程序逻辑，确保LED灯的流水效果符合预期。
3. 调试测试：在调试过程中注意观察LED灯的亮暗情况，及时发现问题并进行调整。
六、总结基于51单片机的流水灯设计是一个适合初学者和毕业设计的简单而有趣的项目，通过设计和实现可以提升对单片机编程和电路连接的理解和技能。
希望通过本文的介绍，读者能够顺利完成基于51单片机的流水灯毕业设计，并在实践中不断提升自己的电子设计能力。
《单片机原理及应用》基于51单片机实验箱的流水灯设计一、实验目的和要求1.掌握单片机基本资源使用。
2.掌握单片机电路原理图。
3.掌握单片机C语言软件开发以及试验箱使用。
二、实验内容和原理实验内容：1.绘制程序流程图并编写C语言程序2.在实验箱中进行测试，最后提交实验报告三、主要仪器设备Keil4软件、C51单片机实验箱。
四、操作方法与实验步骤4.1 题目要求使用单片机实验箱实现流水灯功能。
4.2 系统设计思路主程序中实现流水灯功能，时间单位采用500ms信号，作为实现流水灯的发光二极管和单片机的P1相连。
4.2 C程序编制（包含详细的文字和程序流程图）#include<intrins.h>#include<reg52.h>#define uchar unsiged char#define uint unsigned intvoid mDelay(uint Delay){int i;for(;Delay>0;Delay--)for(i=0;i<110;i++);}void main(){unsigned char a,i;While(1){a=0x01;for(i=0;i<8;i++){a=-crol-(a,1)P2=amDelay(500);}}4.3 测试分析（包含文字和图像叙述）在KeilC51软件软件中编写好程序并调试好后，连接单片机实验箱，实验结果如下：实验箱上连接的八个灯，每个灯间隔500ms的时间一个接一个的循环闪烁。
五、讨论和心得（不少于100字）通过此次实验，我不仅加深了对单片机理论的理解，将理论很好地应用到实际当中去，而且我还学会了如何去培养我们的创新精神，试验过程还是比较繁琐，但是还是完成了这次试验，使我对于理解单片机的基本原理更加深刻，将所学知识运用到实践中，在实践中发现问题，强化理论知识。
课程名称：单片机原理及应用实验项目名称（二）：定时计数器的应用—按钮控制LED灯四、实验目的和要求1.掌握单片机基本资源使用。
基于51单片机的流水灯利用51单片机P0口实现8个LED(发光二极管)的流水灯控制。
可以使用Proteus软件进行仿真调试。
1 硬件设计利用单片机的PO口控制8个LED，其电路如下图所示。
在桌面上双击图标，打开ISIS 7 Professional窗口（本人使用的是v7.4 SP3中文版）。
单击菜单命令“文件”→“新建设计”，选择DEFAULT模板，保存文件名为“LSD.DSN”。
在器件选择按钮中单击“P”按钮，或执行菜单命令“库”→“拾取元件／符号”，添加如下表所示都可以不画，它们都是默认的。
在ISIS原理图编辑窗口中放置元件，再单击工具箱中元件终端图标，在对象选择器中单击POWER和GROUND放置电源和地。
放置好元件后，布好线。
左键双击各元件，设置相应元件参数，完成电路图的设计。
2 软件设计流水灯又称为跑马灯，在函数中可以将P0口的八种不同状态做成一维数组，循环执行即可，如下所示。
当然也可以采用其它函授来实现，如左移一位<<1（或右移一位>>1），循环左移函授_crol_（或循环右移函授_cror_）等。
/****************************************************************** 流水灯*******************************************************************/ #include "reg51.h"const tab[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};void delayms(unsigned int x) //延时{unsigned int j;unsigned char k;for(j=0;j<x;j++){for(k=0;k<120;k++);}}void main(){unsigned char k;while(1){for(k=1;k<8;k++){P0=tab[k];delayms(500);}}}打开Keil程序（本人使用的是Keil8.05中文版），执行菜单命令“工程”→“新建工程”创建“流水灯”项目，并选择单片机型号为AT89C51。
摘要摘要计算机技术的飞速发展和提高，把我们带入了崭新的时代，现在，计算机的应用已经深入到千家万户。
单片微型计算机是制作在一块集成电路芯片上的计算机，简称单片机。
单片机在现在社会有着广泛的应用，小到人们的日常电子用品，大到航天飞机、宇宙飞船，上面都有单片机的广泛应用。
单片机具有体积小、功能强大、低功耗、应用广泛等特点。
以AT公司的芯片AT89C51 单片机来实现流水灯的设计。
本系统由单片机控制，I/O口接LED的负极，而LED的正极则直接与5V电源相连。
通过I/O口输出的低电平点亮LED灯。
因此可以通过控制单片机的I/O口的电平高低以达到控制LED，从而实现不同花样的流水灯的目的。
关键词：LED，单片机，高低电平变化ABSTRACTThe rapid development of computer technology and improving, bring us to the new era, now, the application of computer has been deep into the thousands. Single chip microcomputer is made on an integrated circuit chip computer, hereinafter referred to as single chip microcomputer. SCM has been widely used in the present society, small to People's Daily electronic products, big to aerospace aircraft, spacecraft, above has the wide application of single-chip microcomputer. SCM has small volume, powerful function, low power consumption, wide application, etc. AT the company's chip AT89C51 single-chip microcomputer to realize the water lamp design. This system controlled by single chip microcomputer, I/O ports connect the LED the cathode, and LED the anode is directly connected to 5V power supply. Through the I/O port output low level light leds. So you can single chip microcomputer control through the I/O ports to control LED, the level of high and low so as to realize the purpose of the different pattern of flowing water light.Key words:LED , MCU ,High and Low output leve目录第1章引言 (1)1.1 研究背景及意义 (1)1.2 国内外研究现状以及本系统的重点问题 (1)1.3 本文章节安排 (2)第2章系统设计方案论证 (3)2.1 控制器模块方案论证 (3)2.2 键盘模块方案 (4)2.3 电源模块方案 (4)第3章系统硬件设计方案 (5)3.1 系统设计框图 (5)3.2 硬件电路设计 (5)3.2.1 电源电路 (5)3.2.2 单片机89C52最小系统 (6)3.2.3 按键电路 (13)3.3.4 LED灯电路 (13)第4章程序设计及软件仿真 (15)4.1 软件设计框图 (15)4.2 软件开发平台选择 (15)4.3 软件系统功能模块 (16)4.3.1 初始化模块 (16)4.3.2 延时函数 (17)4.3.3 定时器控制模块 (17)4.3.4 键盘扫描模式 (17)4.3.5 LED灯输出控制模块 (18)4.4 程序调试仿真 (19)4.4.1 仿真平台介绍 (19)4.4.2 仿真测试 (19)第5章硬件调试 (21)5.1 硬件设计 (21)5.2 硬件调试 (21)5.2.1 下载功能调试 (21)5.2.2 LED电路测试 (21)5.2.3 模式选择功能调试 (22)5.2.4 速度加减功能调试 (22)5.2.5 复位电路调试 (22)5.2.6 稳定性测试 (22)总结 (23)致谢 (25)参考文献 (26)附录 (27)附录一：原理图 (27)附录二：硬件实物 (28)附录三：程序代码 (29)第1章引言第1章引言1.1 研究背景及意义现如今，随着集成化芯片的飞速发展，分立元件或数字逻辑电路正逐步被集成电路所取代，而单片机作为一种集成电路，其价格低廉，且可靠性强、控制简单但控制方法多样。
1. 设计思路 (2)1.1电源模块 (3)1.2显示模块 (3)1.3花样灯模块 (3)2 单片机花样灯与数码显示系统总体设计........................................................... 错误!未定义书签。
2.1三个模块的阐述2.2单片机花样灯与数码显示控制系统的通行方案设计................................. 错误!未定义书签。
2.3单片机花样灯与数码显示控制系统的功能要求........................................ 错误!未定义书签。
2.4单片机花样灯与数码显示控制系统的基本构成及原理............................ 错误!未定义书签。
3花样灯与数码显示系统的硬件设计 (7)3.1AT89C51单片机简介 (8)3.1.1 AT89C51单片机的主要特性 (8)3.1.2 主要引脚功能 (10)3.2系统硬件总电路构成及原理 (11)3.2.1系统硬件电路构成 (12)3.2.2系统工作原理 (12)4系统软件程序的设计 (15)4.1程序主体设计流程 (15)4.2理论基础知识 (16)4.2.1数组及while、switch等语句................................................................. 错误!未定义书签。
4.2.2软件延时原理 ......................................................................................... 错误!未定义书签。
4.3程序模块设计 ................................................................................................ 错误!未定义书签。

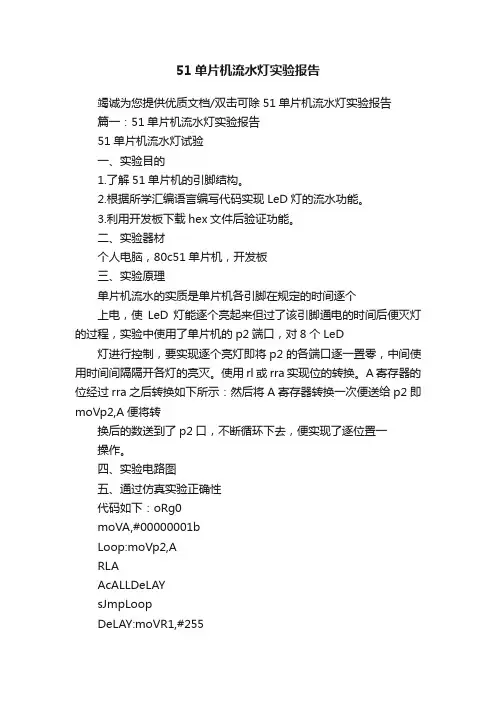

51单片机流水灯实验报告竭诚为您提供优质文档/双击可除51单片机流水灯实验报告篇一：51单片机流水灯实验报告51单片机流水灯试验一、实验目的1.了解51单片机的引脚结构。
2.根据所学汇编语言编写代码实现LeD灯的流水功能。
3.利用开发板下载hex文件后验证功能。
二、实验器材个人电脑，80c51单片机，开发板三、实验原理单片机流水的实质是单片机各引脚在规定的时间逐个上电，使LeD灯能逐个亮起来但过了该引脚通电的时间后便灭灯的过程，实验中使用了单片机的p2端口，对8个LeD灯进行控制，要实现逐个亮灯即将p2的各端口逐一置零，中间使用时间间隔隔开各灯的亮灭。
使用rl或rra实现位的转换。
A寄存器的位经过rra之后转换如下所示：然后将A寄存器转换一次便送给p2即moVp2,A便将转换后的数送到了p2口，不断循环下去，便实现了逐位置一操作。
四、实验电路图五、通过仿真实验正确性代码如下：oRg0moVA,#00000001bLoop:moVp2,ARLAAcALLDeLAYsJmpLoopDeLAY:moVR1,#255DeL2:moVR2,#250DeL1:DJnZR2,DeL1DJnZR1,DeL2ReTend实验结果：六、实验总结这次试验我通过proteus仿真实现对流水灯功能的实现。
受益匪浅，对80c51的功能和结构有了深层次的了解，我深刻的明白，要想完全了解c51还有一定距离，但我会一如既往的同困难作斗争。
在实验中，我遇到了不少困难，比如不知道怎么将程序写进单片机中，写好程序的却总出错，不知道什么原因，原来没有生成hex文件。
这些错误令我明白以后在试验中要步步细心，避免出错。
篇二：实验(:51单片机流水灯实验报告)一51单片机流水灯实验实验报告“流水灯”实验报告一、实验目的1.了解单片机I/o口的工作原理。
2.掌握51单片机的汇编指令。
3.熟悉汇编程序开发，调试以及仿真环境。
二、实验内容通过汇编指令对单片机I/o进行编程（本实验使用p0口），以控制八个发光二极管以一定顺序亮灭。

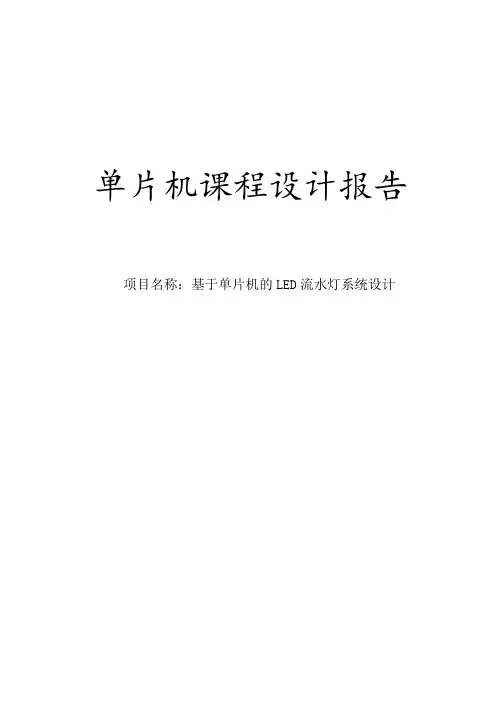

单片机课程设计报告项目名称：基于单片机的LED流水灯系统设计目录第一章绪论--------------------------------------------------------------------------- 21.1 课题简介 ----------------------------------------------------------------------------------- 2 1.2 设计目的 ----------------------------------------------------------------------------------- 2 1.3 设计任务 ----------------------------------------------------------------------------------- 2 1.4 设计方法 ----------------------------------------------------------------------------------- 3第二章设计内容与所用器件 ------------------------------------------------------- 4第三章方案论证与比较 ----------------------------------------------------------- 5 3.1循环移位法--------------------------------------------------------------------------------- 5 3.2查表法 -------------------------------------------------------------------------------------- 5 3.3位控法--------------------------------------------------------------------------------------- 5第四章硬件系统设计 ---------------------------------------------------------------- 7 4.1 键盘接口电路----------------------------------------------------------------------------- 7 4.2 7段LED数码管 -------------------------------------------------------------------------- 8 4.3 程序下载接口----------------------------------------------------------------------------- 8 4.4 数码管驱动芯片-------------------------------------------------------------------------- 8 4.5、单片机时钟电路 ------------------------------------------------------------------------ 8 4.6、单片机复位电路 ------------------------------------------------------------------------ 9第五章软件设计 ---------------------------------------------------------------------- 7 5.1 汇编语言和C语言的特点及选择 ---------------------------------------------------- 7 5.2 LED显示原理 ----------------------------------------------------------------------------- 8第六章系统调试与存在的问题 ---------------------------------------------------- 9 6.1 硬件调试 ----------------------------------------------------------------------------------- 9 6.2 软件调试 ----------------------------------------------------------------------------------- 9总结 ----------------------------------------------------------------------------------- 10参考文献------------------------------------------------------------------------------- 10附录------------------------------------------------------------------------------------16第一章绪论1.1 课题简介当今社会，随着人们物质生活的不断提高，电子产品已经走进了家家户户，无论是生活或学习，还是娱乐和消遣几乎样样都离不开电子产品，大型复杂的计算能力是人脑所不能胜任的，而且比较容易出错。
1. 设计思路21.1电源模块31.2显示模块31.3花样灯模块32单片机花样灯与数码显示系统总体设计错误!未定义书签。
2.1三个模块的阐述2.2单片机花样灯与数码显示控制系统的通行方案设计错误!未定义书签。
2.3单片机花样灯与数码显示控制系统的功能要求错误!未定义书签。
2.4单片机花样灯与数码显示控制系统的基本构成及原理错误!未定义书签。
3花样灯与数码显示系统的硬件设计73.1AT89C51单片机简介73.1.1 AT89C51单片机的主要特性83.1.2 主要引脚功能93.2系统硬件总电路构成及原理103.2.1系统硬件电路构成113.2.2系统工作原理114系统软件程序的设计114.1程序主体设计流程114.2理论基础知识124.2.1数组及while、switch等语句错误!未定义书签。
4.2.2软件延时原理错误!未定义书签。
4.3程序模块设计错误!未定义书签。
4.3.1花样灯的设计错误!未定义书签。
4.3.2 LED数码管显示错误!未定义书签。
4.4系统软件调试164.4.1 proteus仿真164.4.2keil仿真17参考文献 (17)设计心得体会 (18)附录 (19)基于单片机的花样流水灯及其数码显示技术摘要：自计算机问世以来，单片机技术在社会各领域中得到了广泛的应用。
在流水灯控制系统中，单片机更是取代了由齿轮调节延迟时间的旧式市发展速度，成为日后此系统中的核心部分。
由于单片机具有一些突出的优点：体积小、重量轻、电源单一、功耗低；功能强、价格低；数据大都在单片机内部传送，运行速度快、抗干扰能力强、可靠性高，所以单片机被广泛的应用于测控系统、数据采集、智能仪器仪表、机电一体化产品、智能接口、计算机通信以及单片机的多级系统等领域。
本文主要讲的是单片机，课题名称为多按键花样流水灯，它使我们学会了如何使用单片机控制我们日常生活中的多设备设施的应用。
通过本课题的设计以后，使我了解到了单片机的许多方面的应用。
关键词：花样灯单片机数码管1. 设计思路（1）为了使设计具有更强的针对性和实用性，使用单片机设计的控制方案，基于AT89C51的单片机设计方案。
（2）确定系统控制的总体设计，包括流水灯变化方案设计以及系统应拥有的各项功能，在这里，本设计除了有流水灯状态控制能实现基本的变化功能，还增加了数码管显示提示。
（3）设计分为3个模块，分别为电源模块，数码显示模块，花样灯模块，并对3个模块进行充分的校正和完善。
（4）进行软件系统的设计，对于本系统，本组采用单片机C语言编写，对单片机内部结构和工作情况做了充足的研究，了解延时原理，总体上完成了软件的编写。
2 花样流水灯与数码显示系统总体设计2.1三个模块的阐述2.1.1电源模块电源提供的方案为使模块稳定工作，须有可靠电源。
因此考虑了两种电源方案：方案一：采用独立的稳压电源。
此方案的优点是稳定可靠，且有各种成熟电路可供选用；缺点是各模块都采用独立电源，会使系统复杂，且可能影响电路电平。
方案二：采用单片机控制模块提供电源。
改方案的优点是系统简明扼要，节约成本；缺点是输出功率不高。
综上所述，我选择第二种方案。
电源模块仿真效果图1-12.1.2显示模块数码管显示方案该系统要求完成计数功能。
基于上述原因，我考虑了二种方案：方案一：采用数码管显示。
这种方案只显示有限的符号和数码字符，简单，方便。
方案二：采用点阵式LED 显示。
这种方案虽然功能强大，并可方便的显示各种英文字符，汉字，图形等，但实现复杂，且须完成大量的软件工作。
综上所述，我选择第一种方案。
数码管显示模块仿真图1-2：2.1.3花样灯模块：本方案采用3种变化形式，且3种方式依次按顺序变化，采用8个LED灯作为一个系统。
花样灯仿真效果图1-3：图1-1图1-2 图1-32.2单片机花样流水灯与数码显示系统的通行方案设计1）系统采用8个LED灯，一个数码显示器，及电源。
2）流水灯有3种变化方式。
第一种：LED灯由L1---L8逐个变亮；第二种;L1,L8亮，接着L2，L7亮，再接下来L3，L6亮，然后L4，L5亮，再这样反循环一次。
第三种;L1,L3,L5,L7,L2,L4,L6,L8依次亮。
且三种方式按顺序执行，成花样流水灯状。
3）方式1.2数码显示管是用来记录亮灯的个数，方式3是用来记录哪一个灯亮。
4）具体的数据及其显示如表2-1所示。
2.3 单片机花样灯与数码显示系统的功能要求系统要满足稳定，准确，快速的三个基本要求。
1）稳定：就是基本上实现了方案设计思路上的变化样式，并且不会出现错误和紊乱。
2）准确; 即系统的偏差接近可允许范围之内，方可认为准确。
3）快速：顾名思义，就是系统的运行速度可以调整，并且不会影响到系统的其他性能指标即可。
2.4单片机花样灯与数码显示系统的基本构成及原理单片机设计流水灯控制系统，可用单片机直接控制流水灯的状态变化，不同的程序控制不同的变化状态，本次仅仅分为3种形式变化，当然还可以有更多的变化。
据此，本设计系统以单片机为控制核心，连接成最小系统，由按键设置模块产生输入，流水灯模块，数码管显示模块接受输出。
系统的总体框图如上1-4所示。
图1-4系统的总体框图设计3.1 AT89C51单片机简介AT89C51是一种带4K字节闪烁可编程可擦除只读存储器（FPEROM—Falsh Programmable and Erasable Read Only Memory）的低电压，高性能CMOS8位微处理器，俗称单片机。
AT89C2051是一种带2K字节闪烁可编程可擦除只读存储器的单片机。
单片机的可擦除只读存储器可以反复擦除100次。
该器件采用ATMEL高密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。
由于将多功能8位CPU和闪烁存储器组合在单个芯片中，ATMEL的AT89C51是一种高效微控制器，AT89C2051是它的一种精简版本。
AT89C单片机为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。
3.1.1 AT89C51单片机的主要特性与MCS-51 兼容，4K字节可编程闪烁存储器，寿命：1000写/擦循环，数据保留时间：10年，全静态工作：0Hz-24Hz，三级程序存储器锁定，128*8位内部RAM，32可编程I/O线，两个16位定时器/计数器，5个中断源（两个外部中断源和3个内部中断源），可编程串行通道，低功耗的闲置和掉电模式，片内振荡器和时钟电路。
定时器原理定时器工作的基本原理其实就是给初值，让它不断加1直至减完为模值，这个初值是送到TH和TL中的。
它是以加法记数的，并能从全1到全0时自动产生溢出中断请求。
因此，我们可以把计数器记满为零所需的计数值，即所要求的计数值设定为C，把计数初值设定为TC 可得到如下计算通式：TC=M-C式中，M为计数器模值。
计数值并不是目的，目的是时间值，设计1次的时间，即定时器计数脉冲的周期为T0，它是单片机系统主频周期的12倍，设要求的时间值为T，则有C=T／T0。
计算通式变为：T=（M－TC）T0模值和计数器工作方式有关。
在方式0时M为8192；在方式1时M的值为65536；在方式2和3为256。
就此可以算出各种方式的最大延时。
如单片机的主脉冲频率为12MHZ，经过12分频后，若采用方式０最大延时只有8.129毫秒，采用方式１最大延时也只有65.536毫秒。
这就是为什么扫描周期为50ms的原因，若使用软件则会耽搁程序流程，显然不可行。
相反，时间计时方面却不可能只用计数器，因为显然１秒钟已经超过了计数器的最大定时间，所以我们还必须采用定时器和软件相结合的办法才能解决这个问题。
图3 AT89C51系列单片机的内部结构示意图3.1.2 主要引脚功能图4 AT89C51引脚图·VCC：电源电压·GND：接地·P0口：P0口是一组8位双向I／0口。
P0口即可作地址／数据总线使用，又可以作为通用的I/O口使用。
当CPU访问片外存储器时，P0口分时先作低8位地址总线，后作双向数据总线，此时，P0口就不能再作I/O口使用了。
在访问期间激活要使用上拉电阻。
·P1口：Pl 是一个带内部上拉电阻的8准位双向I／O口，P1作为通用的I/O口使用。
·P2 口：P2 是一个带有内部上拉电阻的8 位准双向I／O 口，P2即可作为通用的I/O口使用，也可以作为片外存储器的高8位地址总线，与P0口配合，组成16位片外存储器单元地址。
·P3 口：P3 口是一组带有内部上拉电阻的8 位准双向I／0 口。
P3 口除了作为通用的I/O 口使用之外，每个引脚还具有第二功能，具体分配如表2表2·RST：复位输入。
当振荡器工作时，RST引脚出现两个机器周期以上高电平将使单片机复位。
WDT 溢出将使该引脚输出高电平，设置SFR AUXR的DISRT0 位（地址8EH）可打开或关闭该功能。
DISRT0位缺省为RESET输出高电平打开状态。
·ALE／：当访问外部程序存储器或数据存储器时，ALE（地址锁存允许）输出脉冲用于锁存地址的低8位字节。
即使不访问外部存储器，ALE 仍以时钟振荡频率的1／6 输出固定的正脉冲信号，因此它可对外输出时钟或用于定时目的。
要注意的是：每当访问外部数据存储器时将跳过一个ALE脉冲。
对F1ash存储器编程期间，该引脚还用于输入编程脉冲（PROG）。
如有必要，可通过对特殊功能寄存器（SFR）区中的8EH 单元的D0 位置位，可禁止ALE 操作。
该位置位后，只有一条M0VX和M0VC指令ALE才会被激活。
此外，该引脚会被微弱拉高，单片机执行外部程序时，应设置ALE无效。
·程序储存允许（）输出是外部程序存储器的读选通信号，当AT89S51 由外部程序存储器取指令（或数据）时，每个机器周期两次有效，即输出两个脉冲。
当访问外部数据存储器，没有两次有效的信号。
·／VPP：外部访问允许。
欲使CPU仅访问外部程序存储器（地址为0000H－FFFFH），EA 端必须保持低电平（接地）。
需注意的是：如果加密位LB1被编程，复位时内部会锁存EA端状态。
如EA端为高电平（接VCC端），CPU则执行内部程序存储器中的指令。
F1ash存储器编程时，该引脚加上+12V的编程电压Vcc。
·XTAL1：振荡器反相放大器及内部时钟发生器的输入端。
3.2 系统硬件总电路构成及原理实现本设计要求的具体功能，可以选用AT89C51单片机及外围器件构成最小控制系统，8个发光二极管分成3种变化方式，数码显示管进行计数。
3.2..1系统硬件电路构成本系统以单片机为核心，系统硬件电路由状态灯，数码管显示，按键，组成。
