房屋建筑学辅导资料九主题：第七章楼地层构造（第1-3节）学习时间：2013年5月27日－6月2日内容：本周主要学习第七章楼地层构造的第1-3节，其中第二节钢筋混凝土楼板层构造是需要重点掌握的内容。
一、学习要求1、掌握楼板层的作用及设计要求；2、掌握楼板层的基本组成及各组成部分的作用；3、了解楼板的类型；4、掌握现浇整体式钢筋混凝土楼板的类型及特点，重点掌握单向板、双向板的特点以及楼板结构的经济尺度；5、掌握楼板层的细部构造；6、了解地坪的构造；7、了解地面的类型及构造。
二、主要内容第七章楼地层构造第一节概述（一）楼板层的作用及其设计要求楼板层是多层建筑中沿水平方向分隔上下空间的结构构件。
它除了承受并传递垂直荷载和水平荷载外，还应具有一定程度的隔声、防火、防水等的能力。
同时，建筑物中的各种水平设备管线，也将在楼板层内安装。
因此，作为楼板层，必须具备如下要求：（考查形式为简答题，需要重点掌握）（1）必须具有足够的强度和刚度，以保证结构的安全；（2）为避免楼层上下空间的相互干扰，楼板层应具备一定的隔空气传声和撞击传声的能力；（3）楼板层必须具有一定的防火能力，以保证人身及财产的安全；（4）对有水侵袭的楼板层，须具有防潮、防水的能力，以防水的渗漏，影响建筑物的正常使用；（5）在现代建筑中，由于各种服务设施日趋完善，电气、电话、电脑更加普及，有更多的管道、线路将借楼板层来敷设。
为保证室内平面布置更加灵活，空间使用更加完整，在楼板层的设计中，必须仔细考虑各种设备管线的走向。
（二）楼板层的基本组成为了满足楼板层的使用功能要求，一幢现代化多层建筑的楼板层通常由以下几部分构成：（考查形式主要为简答题）楼板层的基本组成1、楼板面层又称楼面或地面。
起着保护楼板层、分布荷载和各种绝缘的作用。
同时也对室内装修起重要作用。
2、楼板结构层它是楼板层的承重部分，包括着板和梁。
主要功能在于承受楼板层上的全部静、活荷载，并将这些荷载传给墙或柱，同时还对墙身起水平支撑作用，帮助墙身抵抗和传递由风或地震等所产生的水平力，以增强建筑物的整体刚度。
土建工程基础课件——-楼板层与地面层、-楼梯 (一)土建工程基础课程涵盖了许多重要的知识点，其中包括楼板层与地面层和楼梯。
这两个方面在土建工程中都非常重要，因为它们关系到建筑物的结构和功能。
下面将分别探讨这两个知识点。
一、楼板层与地面层楼板层和地面层都是负责支撑建筑物的重要部分。
楼板层一般用于支撑上部结构的楼层，起到承载作用；地面层则是地下室和建筑物基础的一部分，用于承担地上建筑物的重量。
它们的建设需要严格按照规划来进行。
楼板层的施工需要考虑到承载能力和防火性能。
使用钢筋混凝土浇筑，可以增强楼板层的承载能力和防火性能。
在混凝土浇筑时，要注意使用正常混凝土浇筑，以保证整个结构的强度。
地面层的设计和建设也要考虑到许多因素，如地质状况和水土条件。
建设过程中需要考虑水流的可能性，如需排水则需要安装有效的排水系统。
在地下室和地面层建设过程中，还需要留出空间来安装管道和其他设备。
二、楼梯楼梯是建筑物中连接楼层的重要桥梁。
设计楼梯时，需要考虑到许多因素，如开口高度和步距。
开口高度是楼梯距离地面的高度，步距是每个台阶之间的距离。
楼梯的规划和构建还需要考虑到楼层的使用情况。
例如，公共建筑物的楼梯需要能够容纳更多的人流量，并且需要考虑到残疾人和老年人等特殊人群的需求。
此外，在楼梯的设计中还应该考虑到紧急疏散的需要，需要预留充足的空间，以确保紧急情况下的安全性。
总结综上所述，楼板层和地面层的构建需要考虑到结构的强度和耐久性。
楼梯的设计还需要考虑到实用性和安全性。
只有在安全和耐久性方面严格合规，才能建造出真正的优质建筑。

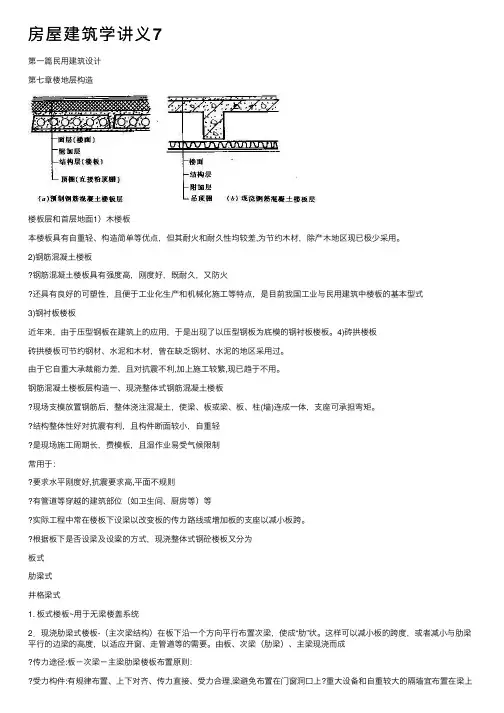

房屋建筑学讲义7第⼀篇民⽤建筑设计第七章楼地层构造楼板层和⾸层地⾯1）⽊楼板本楼板具有⾃重轻、构造简单等优点，但其耐⽕和耐久性均较差,为节约⽊材，除产⽊地区现已极少采⽤。
2)钢筋混凝⼟楼板钢筋混凝⼟楼板具有强度⾼，刚度好，既耐久，⼜防⽕还具有良好的可塑性，且便于⼯业化⽣产和机械化施⼯等特点，是⽬前我国⼯业与民⽤建筑中楼板的基本型式3)钢衬板楼板近年来，由于压型钢板在建筑上的应⽤，于是出现了以压型钢板为底模的钢衬板楼板。
4)砖拱楼板砖拱楼板可节约钢材、⽔泥和⽊材，曾在缺乏钢材、⽔泥的地区采⽤过。
由于它⾃重⼤承裁能⼒差，且对抗震不利,加上施⼯较繁,现已趋于不⽤。
钢筋混凝⼟楼板层构造⼀、现浇整体式钢筋混凝⼟楼板现场⽀模放置钢筋后，整体浇注混凝⼟，使梁、板或梁、板、柱(墙)连成⼀体，⽀座可承担弯矩。
结构整体性好对抗震有利，且构件断⾯较⼩，⾃重轻是现场施⼯周期长，费模板，且湿作业易受⽓候限制常⽤于：要求⽔平刚度好,抗震要求⾼,平⾯不规则有管道等穿越的建筑部位（如卫⽣间、厨房等）等实际⼯程中常在楼板下设梁以改变板的传⼒路线或增加板的⽀座以减⼩板跨。
根据板下是否设梁及设粱的⽅式，现浇整体式钢砼楼板⼜分为板式肋粱式井格梁式1. 板式楼板~⽤于⽆梁楼盖系统2．现浇肋梁式楼板-（主次梁结构）在板下沿⼀个⽅向平⾏布置次梁，使成“肋”状。
这样可以减⼩板的跨度，或者减⼩与肋梁平⾏的边梁的⾼度，以适应开窗、⾛管道等的需要。
由板、次梁（肋梁）、主梁现浇⽽成传⼒途径:板－次梁－主梁肋梁楼板布置原则：受⼒构件:有规律布置、上下对齐、传⼒直接、受⼒合理,梁避免布置在门窗洞⼝上?重⼤设备和⾃重较⼤的隔墙宜布置在梁上3. 井式梁式楼板(肋梁楼板的特例)在板下沿两个⽅向垂直或斜交布置梁，可减⼩梁⾼井格式楼板⼀般在可以形成双向板，且板跨较⼤的情况下布置，布置后每个节间依然为双向板。
适⽤于：正⽅形平⾯、长短边⽐<1.5的矩形平⾯跨度：跨度可达30m左右,梁的间距3m左右梁⾼：梁跨的1/15左右梁的断⾯⾼宽⽐约为2—4,板厚可按板式计算效果：可正交或斜交、图案美观, 井格梁式楼板可做成同⼀⽅向粱间不等距或局部不布置楼板，以安装采光天窗⼆. 预制装配式钢筋混凝⼟楼板是在⼯⼚或现场预制后安装的施⼯进度快，现场湿作业少整体性不如现浇好其荷载的使⽤情况及⽀承⽅式都必须按构件原设计的标准实⾏。
房屋构造组成部分——地面与楼板房屋构造组成部分——地面与楼板2014-12-17肖亮广州地坪展房屋构造组成部分：4、地面与楼板（1）地面：是指建筑物底层的地坪。
其基本组成有面层、垫层和基层三部分。
对于有特殊要求的地面，还设有防潮层、保温层、找平层等构造层次。
每层楼板上的面层通常叫楼面，楼板所起的作用类似地面中的垫层和基层。
①面层：是人们日常生活、工作、生产直接接触的地方，是直接承受各种物理和化学作用的地面与楼面表层。
②垫层：在面层之下、基层之上，承受由面层传来的荷载，并将荷载均匀地传至基层。
③基层：垫层下面的土层就是基层。
地面的种类：①整体地面：其面层是一个整体。
它包括水泥沙浆地面、混凝土地面、水磨石地面、沥青砂浆地面等②块料地面：其面层不是一个整体，它是借助结合层将面层块料粘贴或铺砌在结构层上。
常见的块料种类有：陶瓷锦砖、大理石、碎块大理石、水泥花砖、混凝土和水磨石预制的板块等。
（2）楼板：是分隔承重构件，它将房屋垂直方向分隔为若干层，并把人和家具等竖向荷载及楼板自重通过墙体、梁或柱传给基础。
按其使用的材料可分为：砖楼板、木楼板和钢筋混凝土楼板等。
砖楼板的施工麻烦，抗震性能较差，楼板层过高，现很少采用。
木楼板自重轻，构造简单，保温性能好，但耐久和耐火性差，一般也较少采用。
钢筋混凝土楼板具有强度高，刚性好，耐久、防火、防水性能好，又便于工业化生产等优点，是现在广为使用的楼板类型。
钢筋混凝土楼板按照施工方法可分为现浇和预制两种。
现浇钢筋混凝土楼板：其楼板整体性、耐久性、抗震性好，刚度大，能适应各种形状的建筑平面，设备留洞或设置预埋件都较方便，但模板消耗量大，施工周期长。
按照构造不同又可分为如下三种现浇楼板：①钢筋混凝土现浇楼板：当承重墙的间距不大时，如住宅的厨房间、厕所间，钢筋混凝土楼板可直接搁置在墙上，不设梁和柱，板的跨度一般为2—3米，板厚度约为70—80mm。
②钢筋混凝土肋型楼板：也称梁板式楼板，是现浇式楼板中最常见的一种形式。
