开关电容PWM DC-DC电压调节模块曹文静;金科;Ming Xu;F C Lee【摘要】介绍了一种开关电容PWM DC-DC电压调节模块,该变换器是开关电容变换器和PWM变换器的结合,具有如下优点:①开关管的零电压开关(Zero-Voltage-Switching,ZVS);②运用自耦变压器实现同步整流管(Synchronous Rectifier,SR)的自驱动,减小了驱动损耗和体二极管导通损耗;③变压器漏感对效率的影响小,可以使用常规的分立式变压器,从而降低成本;④变换器是单相的,结构简单,应用灵活。
在理论分析的基础上,搭建了一台四相700kHz 1.2V/130AVRM原理样机验证了理论分析的正确性。
%This paper proposes a novel switching capacitor PWM DC-DC voltage regulator module.The converter is a combination of a switching capacitor converter and a PWM converter,and it has the following advantages: ① Zero voltage switching of all the MOSFETs.② Using an auto transformer self-driven method to save the driver loss and the synchronous rectifier(SR) body diode conduction loss.③Its efficiency is not sensitive to leakage inductor,so that the discrete transformer can be used to save the cost.④Single phase option makes it more flexible.A four-phase 700kHz 1.2V/130A output VRM prototype was built to verify the analysis.【期刊名称】《电工技术学报》【年(卷),期】2012(027)010【总页数】8页(P182-189)【关键词】开关电容变换器;PWM变换器;自驱动;零电压开关【作者】曹文静;金科;Ming Xu;F C Lee【作者单位】南京航空航天大学江苏省新能源发电与电能变换重点实验室,南京210016;南京航空航天大学江苏省新能源发电与电能变换重点实验室,南京210016;美国弗吉尼亚理工大学电力电子研究中心,布莱克斯堡24061;美国弗吉尼亚理工大学电力电子研究中心,布莱克斯堡24061【正文语种】中文【中图分类】TM4631 引言随着信息产业的快速发展,高效率高动态特性负载点(Point ofLoad,POL)变换器得到了越来越多的应用。

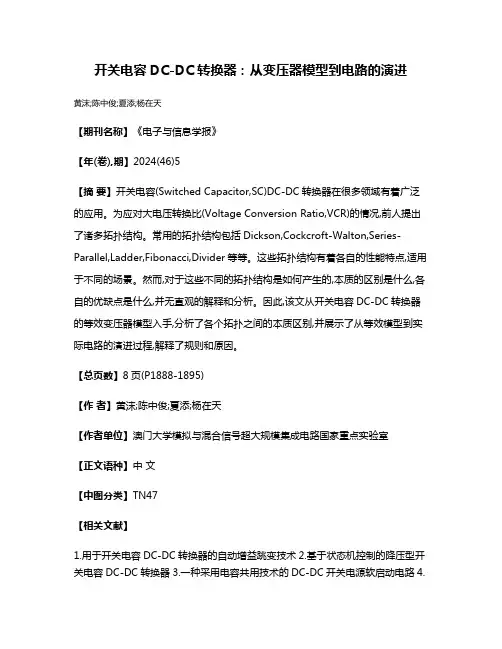

开关电容DC-DC转换器:从变压器模型到电路的演进
黄沫;陈中俊;夏添;杨在天
【期刊名称】《电子与信息学报》
【年(卷),期】2024(46)5
【摘要】开关电容(Switched Capacitor,SC)DC-DC转换器在很多领域有着广泛的应用。
为应对大电压转换比(Voltage Conversion Ratio,VCR)的情况,前人提出了诸多拓扑结构。
常用的拓扑结构包括Dickson,Cockcroft-Walton,Series-Parallel,Ladder,Fibonacci,Divider等等。
这些拓扑结构有着各自的性能特点,适用于不同的场景。
然而,对于这些不同的拓扑结构是如何产生的,本质的区别是什么,各自的优缺点是什么,并无直观的解释和分析。
因此,该文从开关电容DC-DC转换器的等效变压器模型入手,分析了各个拓扑之间的本质区别,并展示了从等效模型到实际电路的演进过程,解释了规则和原因。
【总页数】8页(P1888-1895)
【作者】黄沫;陈中俊;夏添;杨在天
【作者单位】澳门大学模拟与混合信号超大规模集成电路国家重点实验室
【正文语种】中文
【中图分类】TN47
【相关文献】
1.用于开关电容DC-DC转换器的自动增益跳变技术
2.基于状态机控制的降压型开关电容DC-DC转换器
3.一种采用电容共用技术的DC-DC开关电源软启动电路
4.
一种带动态开关控制电路的开关式DC-DC转换器5.基于开关电容DC-DC转换器的两路主从输出策略
因版权原因,仅展示原文概要,查看原文内容请购买。

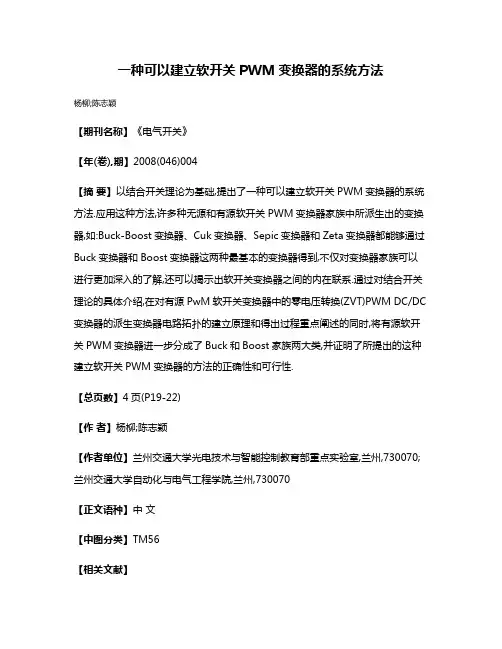

一种可以建立软开关PWM变换器的系统方法杨柳;陈志颖【期刊名称】《电气开关》【年(卷),期】2008(046)004【摘要】以结合开关理论为基础,提出了一种可以建立软开关PWM变换器的系统方法.应用这种方法,许多种无源和有源软开关PWM变换器家族中所派生出的变换器,如:Buck-Boost变换器、Cuk变换器、Sepic变换器和Zeta变换器都能够通过Buck变换器和Boost变换器这两种最基本的变换器得到,不仅对变换器家族可以进行更加深入的了解,还可以揭示出软开关变换器之间的内在联系.通过对结合开关理论的具体介绍,在对有源PwM软开关变换器中的零电压转换(ZVT)PWM DC/DC 变换器的派生变换器电路拓扑的建立原理和得出过程重点阐述的同时,将有源软开关PWM变换器进一步分成了Buck和Boost家族两大类,并证明了所提出的这种建立软开关PWM变换器的方法的正确性和可行性.【总页数】4页(P19-22)【作者】杨柳;陈志颖【作者单位】兰州交通大学光电技术与智能控制教育部重点实验室,兰州,730070;兰州交通大学自动化与电气工程学院,兰州,730070【正文语种】中文【中图分类】TM56【相关文献】1.全软开关Boost ZCT-PWM变换器 [J], 陆冬良;张代润;黄念慈2.无源无损软开关在非隔离PWM变换器中的应用 [J], 程哲昕;朱学军;张逸成;姚勇涛3.一种适用于软开关全桥PWM变换器的非线性控制新策略 [J], 柳玉秀;许峰;徐殿国4.零压变换软开关的双PWM变换器的研究 [J], 胡正轩;冷光夺;袁冬柏;王建任5.一种新型有源次级钳位全桥零电压零电流软开关PWM变换器 [J], 成庶;陈特放;余明扬因版权原因,仅展示原文概要,查看原文内容请购买。
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202011394429.5(22)申请日 2020.12.02(71)申请人 矽力杰半导体技术(杭州)有限公司地址 310051 浙江省杭州市滨江区西兴街道联慧街6号(72)发明人 毛浪 (51)Int.Cl.H02M 3/07(2006.01)H02M 1/088(2006.01)(54)发明名称开关电容变换器及其驱动电路(57)摘要本申请公开了一种开关电容变换器及其驱动电路,利用将直流母线电压抬高第一电压后作为泵升电压为第一驱动器供电;从直流母线电压和所述开关电容变换器的输出电压之间获取电压为第二驱动器供电;从飞跨电容的两端获取电压为第三驱动器供电:利用线性稳压器将开关电容变换器的输出电压经过变换后获得的第一电压为第四驱动器供电。
采用本发明的技术方案,不仅相比于传统的驱动方案,优化了驱动电路的结构,减少了两个自举电容和切换开关,且使得第二功率开关和第三功率开关的驱动电源电压均为直流母线电压的一半,驱动损耗较小。
权利要求书2页 说明书6页 附图3页CN 112600408 A 2021.04.02C N 112600408A1.一种用于开关电容变换器的驱动电路,其中所述驱动电路包括:第一驱动器、第二驱动器、第三驱动器和第四驱动器,被配置为根据对应的逻辑控制信号分别驱动所述开关电容变换器中依次串联连接的第一功率开关、第二功率开关、第三功率开关和第四功率开关;以及电荷泵电路,被配置为将直流母线电压抬高第一电压后作为泵升电压为所述第一驱动器供电,其中,所述第一功率开关耦接至所述直流母线电压。
2.根据权利要求1所述的驱动电路,其特征在于,所述第二驱动器的高压供电端耦接至所述直流母线电压,其低压供电端耦接至所述开关电容变换器的输出电压,以获取电压为其供电。
3.根据权利要求1所述的驱动电路,其特征在于,所述开关电容变换器的飞跨电容的一端连接在所述第一功率开关以及第二功率开关的公共节点,另一端连接在所述第三功率开关以及第四功率开关的公共节点,所述第一功率开关以及第三功率开关同时导通,所述第二功率开关以及第四功率开关同时导通,且导通时间互不重叠。

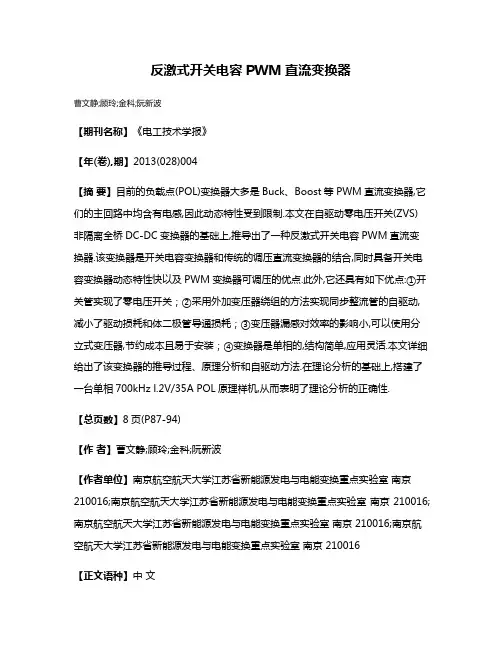

反激式开关电容PWM直流变换器曹文静;顾玲;金科;阮新波【期刊名称】《电工技术学报》【年(卷),期】2013(028)004【摘要】目前的负载点(POL)变换器大多是Buck、Boost等PWM直流变换器,它们的主回路中均含有电感,因此动态特性受到限制.本文在自驱动零电压开关(ZVS)非隔离全桥DC-DC变换器的基础上,推导出了一种反激式开关电容PWM直流变换器.该变换器是开关电容变换器和传统的调压直流变换器的结合,同时具备开关电容变换器动态特性快以及PWM变换器可调压的优点.此外,它还具有如下优点:①开关管实现了零电压开关;②采用外加变压器绕组的方法实现同步整流管的自驱动,减小了驱动损耗和体二极管导通损耗;③变压器漏感对效率的影响小,可以使用分立式变压器,节约成本且易于安装;④变换器是单相的,结构简单,应用灵活.本文详细给出了该变换器的推导过程、原理分析和自驱动方法.在理论分析的基础上,搭建了一台单相700kHz l.2V/35A POL原理样机,从而表明了理论分析的正确性.【总页数】8页(P87-94)【作者】曹文静;顾玲;金科;阮新波【作者单位】南京航空航天大学江苏省新能源发电与电能变换重点实验室南京210016;南京航空航天大学江苏省新能源发电与电能变换重点实验室南京 210016;南京航空航天大学江苏省新能源发电与电能变换重点实验室南京 210016;南京航空航天大学江苏省新能源发电与电能变换重点实验室南京 210016【正文语种】中文【中图分类】TM46【相关文献】1.新型倍流整流方式零电压开关PWM全桥三电平直流变换器 [J], 黄华2.改进型零电压开关PWM三电平直流变换器 [J], 刘学超;潘虹;张波3.单开关三相交直流变换器的谐波消除PWM技术 [J], 俞红祥;林敏;纪延超4.基于软开关技术的ZCS-PWM反激式开关电源的研究与设计 [J], 袁方方5.基于开关电容的三相单开关反激式高增益AC-DC整流变换器 [J], 王议锋;杨良;王成山;孟准因版权原因,仅展示原文概要,查看原文内容请购买。

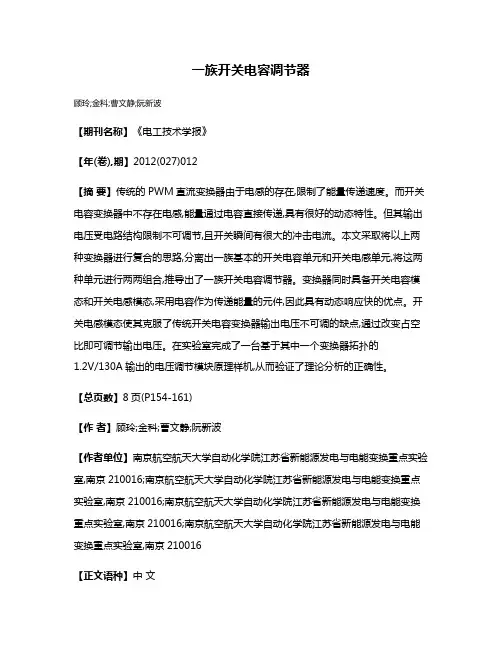

一族开关电容调节器顾玲;金科;曹文静;阮新波【期刊名称】《电工技术学报》【年(卷),期】2012(027)012【摘要】传统的PWM直流变换器由于电感的存在,限制了能量传递速度。
