水泵工:安全操作规程(15篇范文)第1篇水泵工:安全操作规程水泵工安全操作规程1. 提前30分钟到达工作岗位,严格执行交接班制度,查看交接班记录和设备运行记录;2. 接班后,首先检查各部螺栓是否牢固,各润滑点是否注油,垫子、盘根、联轴器是否松动,吸水管及排水管有无堵塞现象。
3. 开泵前必须对设备进行认真的检查,确认无问题后,方可进行启动。
4. 启动时应首先放净水泵内的空气,灌好引水;合闸时,要单手侧面操作;如经二次启动,电机仍不转动,必须断开电源,进行检查。
5. 电机启动后,立即将排水闸阀打开,不准在排水阀关闭的状态下继续工作。
6. 无论因事故停车,还是正常停车,都必须先关闭闸阀,然后再切断电源。
7. 电机运行时,电流不得超过其额定值,电压不得低于额定电压的10%。
如发现电机局部温升较高,应停车检查。
8. 工作场所要有充足的照明,并有备用照明工具(如手电筒等)。
以防突然停电。
9. 在运行中应随时观察仪表,检查设备温度,注意设备声音。
对自动控制的设备应每隔90分钟巡回检查一次。
10. 在水泵运行过程中,要经常观察吸水井的水位,注意漏水量的变化(特别雨季更应注意),检查吸水井的浑浊情况及水仓的泥沙量,发现水泵吸有泥浆,要立即停泵,异常情况及时向车间汇报。
11. 初次投入运行的水泵,在全速运转几分钟后,需停车检查电机和泵体各部情况是否良好。
12. 水泵运转时,不准用手触及旋转体和邻近部位。
联轴器处应设置防护罩。
若发现保护接零线断开时,不得用手触摸电机和泵体,并要立即报告电工处理。
13. 在检修水泵或处理故障之前,必须首先切断电源,挂好“禁止合闸”警示牌后,方可检修;合闸之前,必须确认安全无误后,方可合闸。
14. 对备用的水泵七天内至少要启动一次并至少运转十五分钟。
15. 保持泵房的清洁卫生,工具摆放整齐,做好设备运行记录和交接班记录。
第2篇水泵工操作安全技术规程1) 工作期间对所属设备认真地进行巡回检查,并按规定对注油点进行注油。
离心式清水泵安全操作规程离心式清水泵是一种非常常用的机械设备,在农业生产、工业生产以及个人使用等方面都起到了很大的作用。
但是,由于其操作不当可能会带来一定的安全隐患,所以必须遵守相应的安全操作规程。
本文就将围绕离心式清水泵的安全操作规程展开说明。
一、设备安装离心式清水泵的安装一定要依照使用手册上所列出的步骤来进行,切勿随意更改。
在安装过程中,必须保证设备的基础坚实平稳,确保设备的稳定性和运行安全。
同时,还要注意机身与机座之间的压力均匀,禁止局部过载。
此外,安装时还需对设备进行接地保护,确保设备可靠接地。
二、接线工作离心式清水泵必须在正常电机工作范围内接通电源,接线工作要符合电机接线图和操作手册的要求,保证电压、电位、电流的合理分配。
在接线之前,一定要确保电源插头和插座皆可靠地接合并能够正常通电。
接线后还需要进行电气安全测试,确保设备的安全性。
三、日常维护离心式清水泵需要定期进行日常保养工作,比如清洗设备、检查电气部件、检测设备运行情况等。
在日常维护中,一定要对设备的各种部件进行检查。
如发现异常现象,立即停机并记录相应问题,及时进行维修。
对于电气部分,要注意防潮、防尘措施,并使用合格电源和维修配件;对于液压部件,还需注意避免压力过高、选择合适的液压油、防止漏油等。
四、操作细节操作离心式清水泵时,要先检查泵的入口和出口是否畅通。
在启动设备之前,一定要先打开自来水或液体进料管道,让设备内部充满水渣等杂物流出,然后再启动电机。
启动电机之后,应该先让设备稍微转动一下,确认无异响再开始正常使用。
五、注意安全在设备正常工作期间,一定要注意安全事项,比如防止震动、热量、电击等。
同时,也要注意设备所处的周围环境,并严格遵守相关的安全规程,避免设备损坏或人身伤害事故的发生。
综上所述,离心式清水泵的安全操作规程十分重要,确保了设备正常运转和工作人员的安全。
大家在使用设备时必须要遵守相应的安全规程,切勿随意违反或更改相关规定。

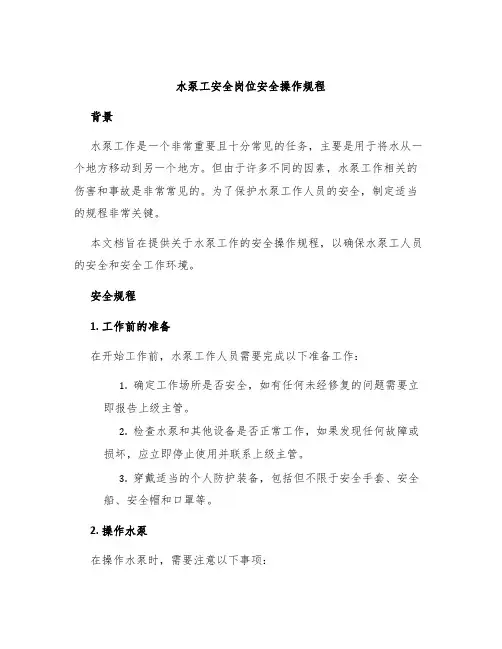

水泵工安全岗位安全操作规程背景水泵工作是一个非常重要且十分常见的任务,主要是用于将水从一个地方移动到另一个地方。
但由于许多不同的因素,水泵工作相关的伤害和事故是非常常见的。
为了保护水泵工作人员的安全,制定适当的规程非常关键。
本文档旨在提供关于水泵工作的安全操作规程,以确保水泵工人员的安全和安全工作环境。
安全规程1. 工作前的准备在开始工作前,水泵工作人员需要完成以下准备工作:1.确定工作场所是否安全,如有任何未经修复的问题需要立即报告上级主管。
2.检查水泵和其他设备是否正常工作,如果发现任何故障或损坏,应立即停止使用并联系上级主管。
3.穿戴适当的个人防护装备,包括但不限于安全手套、安全船、安全帽和口罩等。
2. 操作水泵在操作水泵时,需要注意以下事项:1.在开始操作前,需要确认工作区域周围是否安全,操作时遵循标准操作程序。
2.在操作水泵前必须彻底断电和锁定,以确保工作人员的安全。
3.当发现任何异常情况时,必须立即停止操作,并报告上级主管;在任何情况下,都不要试图绕过任何安全措施来操作水泵。
4.遵循安全操作程序,严格按照使用说明进行操作。
操作过程中,应注意事项,不允许随意操作,以免发生安全事故。
3. 维护和保养为了确保水泵的安全和正常工作,需要进行日常维护和定期保养,并遵循以下准则:1.在清洁和维护水泵时,必须将其断电,避免器材运动带动维护工具产生危险。
2.遵守所有安全规定,使用维护和清洁水泵的工具。
3.在更换水泵零件时,必须使用适当的工具,确保互换的部件完全适配,返回安装位置。
4.在疏通堵塞情况时,必须佩戴防护手套、护目镜等安全工具,确保对工人的伤害数量减到最低。
4. 事故急救如果在水泵工作期间发生事故,请遵循以下操作:1.立即通知上级主管,并在必要的情况下呼叫急救人员。
2.在等待急救人员抵达的过程中,应立即停止工作并提供必要的急救治疗。
如果有必要,可以开展一些紧急措施,如CPR等。
3.在事故发生后,必须进行记录和报告并采取预防措施以避免类似的事故再次发生。
水泵工安全操作规程一、前言水泵工作是一项涉及到水力学、机械学、电动机与电器等多个方面的工作。
为了保障水泵工的安全,特制定本操作规程。
水泵工必须严格按照操作规程进行作业,做到安全操作、预防事故、保障人身安全。
二、安全防护措施1.穿戴劳动保护用品水泵工在作业时必须穿戴戴上符合标准的劳动保护用品,如安全帽、安全鞋、耳塞、防护眼镜、工作手套等,以确保工作安全。
2.熟悉水泵设备水泵工在开始工作前必须对水泵设备进行认真学习和了解,掌握其性能、工作原理、操作要点等,并熟悉设备的常用开关及紧急停机开关的位置。
3.维护设备安全状况水泵工要经常检查水泵设备的安全状况,包括设备是否有松动、损坏、漏电等情况。
如发现有问题,应立即报告并及时修理,确保设备的正常安全运行。
4.确认用电线路的安全性在使用水泵之前,必须检查用电线路是否符合安全要求,线路是否有漏电或短路的情况。
如发现问题,应立即向电工报告处理。
5.确保工作场所安全整洁水泵工在作业前要确保工作场所的安全整洁,清除地面上的障碍物和杂物,确保不会引起意外的滑倒或跌倒事故。
6.防止操作时的误伤在操作水泵时,水泵工要正确使用工具和设备,避免操作时手指或其它身体部位被夹伤或划伤。
操作结束后,要及时关闭设备,并将工具归位,防止工作场所造成的危险。
三、操作规程1.开机前准备(1)确认工作区域的安全性,将水泵周围的障碍物和杂物清除干净;(2)检查电源线路,确保电源接头良好接触并紧固,线路无漏电或短路现象;(3)检查水泵设备,确保设备正常运行,没有松动、漏水和其它异常情况。
2.启动水泵(1)将开关置于“停”位;(2)确认电源线接头牢固可靠;(3)将电源插头插入电源插座,确认连接无误;(4)按下电源开关,启动水泵设备;(5)观察水泵的工作情况,确认设备正常运行后,进行下一步操作。
3.操作水泵(1)根据工作需求调整水泵设备的流量和出水压力;(2)观察水泵运行时的压力表和水位表,确保工作状态正常;(3)密切关注设备的运行情况,发生异常时,应及时停机检查并排除故障;(4)不得随意拆动设备和部件,除非经过专业人员同意。
水泵操作规程及注意事项范本水泵是一种用于输送、提升水体的设备,广泛应用于工业、农业、建筑等领域。
为了确保水泵的正常运行和安全使用,必须遵守操作规程并注意相关事项。
以下是水泵操作规程及注意事项的范本。
一、操作规程1. 装配与拆卸(1)在装配或拆卸水泵之前,必须先切断电源,并确保水泵的机械系统处于停止状态。
(2)使用合适的工具和技术,按照操作手册的指导进行装配和拆卸工作。
(3)注意检查相关零部件的表面,确保其干净、无损伤。
2. 启动与停止(1)在启动水泵之前,必须检查电源线路是否连接牢固,且没有短路或漏电现象。
(2)按照操作手册的指导,逐步启动水泵,并观察其运转情况。
如出现异常噪音、温度升高等情况,应立即停止运行并进行检查。
(3)在停止水泵之前,应将水泵逐步减速至停止,并切断电源。
3. 维护与保养(1)定期检查水泵的油液、密封件、轴承等零部件的状况,并根据操作手册的要求进行添加或更换。
(2)清洁水泵及其周围的环境,防止积尘或异物进入水泵内部。
(3)定期润滑水泵的轴承和其他摩擦部件,以确保其正常运转。
4. 异常情况处理(1)如果发现水泵温度过高、噪音异常或其他异常情况,应立即停止运行,并检查原因。
(2)在处理异常情况时,应按照操作手册的指导或寻求专业人士的帮助,切勿盲目操作。
二、注意事项1. 安全操作(1)水泵操作人员必须经过专业培训,并熟悉水泵的结构、性能和操作规程。
(2)在操作水泵时,必须戴上个人防护装备,如安全帽、护目镜、防护手套等。
(3)切勿将手或其他物体伸入正在运转的水泵内部,以免发生意外伤害。
2. 电气安全(1)电源线缆必须符合相关标准,并定期检查其绝缘性能是否正常。
(2)如果发现电气部分有漏电或其他故障现象,必须立即切断电源,并进行维修。
(3)禁止将电源线路与水泵的排水管路接触,以防止漏电引起触电危险。
3. 环境保护(1)严禁将水泵排放的废水、废液直接排入河流、湖泊等水源。
(2)在运行水泵时,必须确保周围环境无易燃易爆等危险物质,以防发生火灾或爆炸。
清水泵操作规程
《清水泵操作规程》
清水泵是一种常见的输送清水或其他类似液体的设备,广泛应用于工厂、建筑工地、农田灌溉等领域。
为了确保清水泵的安全运行和有效使用,以下是清水泵操作规程:
1. 检查清水泵及其周围环境:在操作清水泵之前,首先要对清水泵本身进行检查,确保各部件完好无损。
同时也要检查周围环境,保证泵的安装位置平稳,无阻塞物,并且有足够的通风和照明。
2. 接通电源:在检查完毕后,可以接通清水泵的电源。
在接通电源前,要先确保电源开关处于关闭状态,然后按照正确的程序接通电源。
3. 启动清水泵:启动清水泵前,要确保泵内无异物,并且泵的出口阀门已打开。
然后按照泵的使用说明书或者操作规程,启动清水泵。
4. 监控清水泵运行情况:一旦清水泵启动,就要及时观察泵的运行情况,确保泵的运行稳定,且无异常声音或振动。
5. 使用清水泵:当清水泵正常运行后,可以开始使用清水泵进行工作,但要注意泵的工作状态,及时观察泵的工况,确保泵的正常运行。
6. 关闭清水泵:当清水泵工作结束时,要按照正确的程序关闭清水泵。
首先关闭泵的出口阀门,然后关闭泵的电源开关,并且在关闭电源开关后,要确保泵内无残存水和压力。
7. 清洁和维护清水泵:在清水泵使用完毕后,要对泵进行清洁和维护,确保泵的各部件干净和完好。
遵守清水泵的操作规程,可以确保清水泵的安全运行和有效使用,延长泵的使用寿命,降低维修成本,提高工作效率。
水泵操作规程及注意事项1. 安全注意事项- 在操作水泵之前,确保所有相关设备和电气设施的安全工作正常进行。
- 操作人员应穿戴必要的个人防护装备,如安全帽、护目镜、耳塞、防滑鞋等。
- 操作人员应严格按照规程来操作水泵,切勿擅自进行改动或调整。
- 在操作水泵时,禁止将手指、手臂或其他身体部位靠近水泵的运转部件。
- 当水泵工作时,操作人员应保持警觉,不得离开工作岗位,以便及时发现并处理异常情况。
- 操作人员在接触水泵时,切勿离开操作位置,以免发生滑倒等危险。
- 在操作水泵时,应注意周围环境的安全情况,避免发生碰撞、触电等意外事故。
2. 操作准备- 在操作水泵之前,需要对水泵进行全面的检查和维护,确保其正常工作。
- 检查水泵的进、出口阀门是否打开,阀门是否处于正常工作状态。
- 确保水泵的电源接地正常,并在工作前检查电源电压是否符合水泵的要求。
- 检查水泵的油体积是否足够,机械部件是否正常润滑。
3. 操作步骤- 首先,打开水泵的进口和出口阀门,保证水泵能够正常吸入和排出水。
- 启动水泵,确保电源电压正常,按下启动按钮,并注意观察水泵的运行情况。
- 在水泵启动后,可以适当调整进出口阀门,以达到合适的水流量和水压。
- 在水泵运行过程中,保持警觉,密切观察水泵的运行状态,如发现异常情况,应立即停机并进行检查。
- 在水泵运行结束后,应先关闭出口阀门,然后再关闭进口阀门,最后停止水泵的运行。
4. 维护保养- 在水泵运行一段时间后,应定期对水泵进行维护保养,如清洁过滤器,检查阀门和管路是否正常。
- 定期检查水泵的电源线路、电机和轴承等部件的磨损情况,如发现异常应及时更换。
- 注意水泵的工作环境,避免水泵受潮、受尘等情况,以免影响水泵的正常工作。
5. 故障处理- 在操作水泵过程中,如发现水泵无法正常启动、声音异常等情况,应立即停机检查。
- 如发现水泵有漏水现象,应停机检查密封部件是否正常,及时更换损坏的密封件。
- 如发生电机过热、电源不稳等情况时,应立即停机查清原因,以免造成更严重的事故。
清水泵司机安全技术操作规程一、准备工作1. 确保清水泵设备完好,无损坏或松动的部件。
2. 检查供电线路,保证电源稳定,接地可靠。
3. 检查清水泵周围的工作环境,确保没有杂物或障碍物。
二、上岗前安全检查1. 戴好安全帽,并穿戴好工作服,确保个人安全。
2. 检查清水泵及周围的防护设施,如护栏、防护网等是否完好,并进行必要的修复和调整。
3. 检查清水泵的润滑系统和冷却系统,确保正常工作。
三、操作前准备1. 检查泵的进口和出口,确保畅通无堵塞。
2. 审查各个阀门的开闭情况,并根据需要进行调整。
3. 根据清水泵的工作要求,连接管路及附件,确保安全牢固。
四、清水泵启动与停止1. 启动前,确认电源连接稳定,并检查保护装置是否完好。
2. 启动清水泵时,先将进口阀门缓慢打开,然后逐渐加大电源开关,使泵的转速逐步提升。
3. 如果清水泵异常响动或振动较大,应立即停止泵的运行,检查原因并进行修复。
4. 当泵要停止时,先将进口阀门缓慢关闭,然后逐渐减小电源开关,直至停止。
五、运行时的安全技术操作1. 在泵运行期间,应经常观察泵的工作情况,特别是压力表和温度表的读数。
2. 如发现泵的压力或温度异常过高,应立即停止泵的运行,并查明原因进行维修。
3. 定时检查泵的润滑情况,根据需要添加润滑油或脂。
4. 当泵需要停用时,应先关闭进口阀门,并且拔掉电源插头,确保停止运行。
六、应急处理1. 在发生突发事件或设备故障时,应立即停机,并采取相应的应急处理措施。
2. 及时报告上级,向相关人员说明情况,并按照应急预案进行处理。
七、下岗后的安全操作1. 清除工作现场的杂物和污渍,确保环境整洁。
2. 关闭清水泵的电源,并做好封闭措施,以防止他人误操作。
八、个人安全技术要求1. 泵司机必须严格遵守职业道德和操作规程,保持清醒和警觉。
2. 不得擅自调整控制设备或更改设备的工作参数。
3. 在清水泵操作过程中,严禁酒后驾驶或使用违禁药物。
九、事故处理1. 发生事故时,应立即停机,并通知相关人员和部门。
水泵安全操作规程1. 前言为了确保水泵的正常运行,保障工作人员的安全,提高工作效率,特制定本《水泵安全操作规程》。
2. 操作人员要求2.1 操作人员必须经过相关培训,并取得合格证书方可上岗操作。
2.2 操作人员必须严格遵守操作规程,按照操作手册的要求进行操作。
2.3 操作人员必须熟悉水泵的各项参数、功能、操作方法以及常见故障处理方法。
3. 安全准备3.1 在操作水泵之前,必须对操作环境进行检查,确保没有明火、易燃物品、垃圾以及其他危险物品。
3.2 操作人员必须穿着合适的工作服,佩戴必要的防护装备,如安全帽、防护眼镜、耐酸碱手套等。
3.3 在操作水泵之前,必须检查水泵是否正常工作,周边是否有漏电现象。
如发现异常情况,需及时向主管报告,并进行必要的检修。
4. 操作步骤4.1 在操作水泵之前,必须关闭电源,确保电源开关处于关闭状态。
4.2 操作人员必须清理水泵周围的杂物、障碍物,保证操作空间的安全,并确保水泵四周无明显的液体积聚。
4.3 操作人员根据实际需要选择合适的水泵工作模式,并根据操作手册设置相应的参数。
4.4 操作人员必须按照操作手册要求打开水泵的进水阀门,并调整合适的水泵启动模式。
4.5 在水泵正常运行期间,操作人员需监控设备运行状态,观察水泵的参数是否达到预设要求,并随时注意水泵周围的安全情况。
4.6 在操作完成后,操作人员必须按照操作手册的要求关闭水泵,并关闭对应的进水阀门。
5. 突发情况处理5.1 如遇到水泵停电、进水管堵塞、液位过高等突发情况,操作人员应立即关闭水泵,并及时向主管汇报。
5.2 在处理突发情况时,操作人员应遵循安全优先原则,采取合适的应急措施,确保人员安全和设备完整性。
6. 事故报告和记录6.1 在发生事故或异常情况时,操作人员必须及时向主管报告,并填写相关的事故报告和记录。
6.2 事故报告和记录应包括事故的时间、地点、原因、损失程度以及相应的处理措施。
7. 结束语本《水泵安全操作规程》为保证水泵的正常运行,工作人员的安全,应严格遵守。
清洗机及潜水泵安全操作规程范文第一节清洗机安全操作规程一、通电前的准备工作1. 检查清洗机的电源是否正常,保证主电源和地线接触良好。
2. 确认清洗机的开关处于关闭状态。
3. 检查清洗机的进口管道和排水管道是否畅通,无堵塞情况。
二、清洗机的通电操作1. 打开清洗机电源总开关,将清洗机接通电源。
2. 根据清洗物品的不同,选择适当的清洗程序,并将清洗计时器设置为所需的时间。
3. 检查清洗机的运转部件是否正常,无异常情况。
4. 将需要清洗的物品放入清洗机内,注意不能超过清洗机的承载能力。
5. 关闭清洗机的门,确保密封良好。
6. 按下开始按钮,启动清洗机的清洗程序。
三、清洗机的操作时注意事项1. 操作人员应保持清洗机周围整洁,禁止乱放杂物。
2. 在清洗机运行期间,禁止将手或其他物品伸入清洗机内部。
3. 清洗机运行时,操作人员应当随时留意清洗机的运行状态,确保其正常工作。
4. 清洗机内部温度较高,操作人员应注意防止烫伤,避免身体接触清洗机内部。
四、清洗机使用后的操作1. 清洗机经使用后,应及时关闭清洗机的电源总开关。
2. 清洗机使用完毕后,应对其进行清洁,清除残留物质。
3. 检查清洗机的进口管道和排水管道是否畅通,无积物或堵塞情况。
4. 将清洗机内部的水排放干净,避免水滞留导致机器生锈。
第二节潜水泵安全操作规程一、潜水泵的安装与连接1. 在安装潜水泵之前,先确定安装位置,确保潜水泵的稳定性。
2. 将潜水泵的电缆连接到接线盒,注意接线盒的防护等级以及电缆的绝缘情况。
3. 潜水泵连接到管道前,应检查管道是否畅通,无堵塞情况。
二、潜水泵的通电操作1. 接通潜水泵的电源,确保主电源和地线接触良好。
2. 打开潜水泵的隔离开关,启动潜水泵的运行。
三、潜水泵运行中的注意事项1. 操作人员应保持潜水泵周围整洁,禁止乱放杂物。
2. 在潜水泵运行期间,禁止将手或其他物品伸入潜水泵内部。
3. 潜水泵运行时,操作人员应当随时留意潜水泵的运行状态,确保其正常工作。
行业资料:________ 清水泵安全操作规程
单位:______________________
部门:______________________
日期:______年_____月_____日
第1 页共8 页
清水泵安全操作规程
1开停机顺序及注意事项
1.1开机顺序:关闭出口阀门,密封冷却水畅通、进口阀门,启动电机,待电机与泵平稳运行后,打开出口阀门至合适开度。
1.2停机顺序:关闭出口阀门,停电机,关闭进口阀。
1.3注意事项:启动泵前必须将进口阀完全打开,出口阀完全关闭,泵运行平稳后将出口阀缓慢打开。
2开机前的准备
2.1确认泵的各紧固件完整、紧固;
2.2确认轴承箱内的油位达到要求,正常油位是1/2-2/3处;
2.3盘动联轴器,确认转动灵活,无摩擦声;
2.4点动电机确认旋转方向正确;
2.5确认安全防护装置完好。
3运行中的检查
3.1检查泵的表面是否清洁,油漆是否完整;
3.2检查泵的压力是否超标;
3.3检查各种阀门、管线是否畅通,有无堵、漏现象;
3.4检查轴承箱的油位是否达到要求;
3.5检查轴承的温度是否超标(温度65℃),泵有无振动;
3.6检查轴封泄漏,一般不超过10滴/分;
3.7检查基础、泵座是否坚固完整,地脚螺丝及其它联接螺丝是否有松动现象;
3.8运转是否平稳、有无异音、异味;
第 2 页共 8 页
3.9禁止在设备运行时,接触其转动部分;
3.10检查安全防护装置是否完好;
4停机后的维护保养
4.1每周对泵自冷却水管进行清洗。
4.2若长期停车,将泵卸下清洗、重装,并每隔一段时间盘车或启动一次,确保设备完好。
4.2检查各螺栓是否紧固;
4.3检查泵有无漏油、水现象;
4.4检查轴承箱油质、油量是否符合要求;
4.5保持安全防护装置完好。
清水混凝土防火墙模板施工技术
1混凝土防火墙结构形式
混凝土防火墙一般设计成钢筋混凝土结构,不需要抹灰,外观质量要求较高,表面按清水混凝土施工,混凝土防火墙的结构形式为钢筋混凝土薄壁结构,混凝土防火墙截面常规有等厚和梯形两种,由于梯形变截面防火墙施工难度大,质量难保证,应征得设计院同意后将其截面优化为等厚截面。
2混凝土防火墙基础施工
混凝土防火墙基础按常规施工,但在施工时要考虑防火墙模板的定位准确和垂直度,应在基础施工时预埋100×100×5埋件,间距2440,在
第 3 页共 8 页
埋件上焊接角钢L50×32×150,角钢要调平。
3模板施工技术
清水混凝土防火墙模板施工工艺至关重要,直接决定清水混凝土防火墙的外观效果和质量。
模板工程可分为材料准备与质量要求、模板设计、模板拼装与加工、模板安装。
3.1主要材料准备与质量要求
清水混凝土防火墙主要材料和质量要求:模板采用
1220(宽)×2440(长)×18(厚)竹(木)夹板,要求平面平整、规则、无皱纹,有足够的硬度,否则浇筑出的混凝土表面起波浪纹。
模板加固的横竖棱采用50×100×3000(6000)方钢,要求方钢规格、尺寸一致,厚度偏差在1mm内,方钢端头要平整,以保证混凝土防火墙的平整度。
模板拼缝采用装饰木线条,中间模板缝用半圆弧杂木
(25mm×10mm)装饰线条,周边阳角用三角形(25mm宽)装饰线条,所有线条要求圆滑,平直,尺寸均匀,厚度一致。
3.2混凝土防火墙体模板设计与预拼
清水混凝土防火墙体模板要求分缝合理、线条有规则、对称、美观、表面平整、光洁,模板设计。
3.2.1立面规划
根据图纸防火墙的长、高、厚,通过电脑CAD绘制防火墙模板竖拼或横拼立面图,根据立面图效果选择模板是竖拼或横拼,一般为横拼,并对模板进行编号。
模板拼缝处设木线条来掩盖缺陷和美化立面效果。
3.2.2模板及支撑体系计算
根据混凝土一次浇筑高度和模板及支撑体系的材料规格,验算模板及支撑体系的刚度[1],并明确模板对拉螺栓的位置和数量,并在立面图上标出对拉螺丝。
为不影响表面质量,对拉螺栓必须放在模板拼缝处,因
第 4 页共 8 页
此一般对拉螺丝设计间距宽度1220mm,高度610mm,选用圆钢16的对拉螺丝,容许拉力f为24500N,防火墙一般按10m高进行计算。
超过10m 高的混凝土分两次浇筑,施工缝的留设以不破坏立面观感质量为原则,设在模板拼缝处,由于有线条做掩盖,拆模后看不出施工缝的痕迹。
按10m高防火墙模板侧压力计算:
F=0.22r0t0β1β2v1/2=0.22×24×4×1.2×1.15×11/2=29.1kN/ m2,
F=r0H=24×10=240kN/m2。
γc=24kN/m3;t0=bh;v=1m/h(混凝土浇筑速度);H=
10m;β1=1.2(外加剂影响修正系数);β2=1.15(混凝土坍落度修正系数);t0=4。
取两式最小值F为29.1kN/m2=0.029N/mm2,有效压头高度
为:h=F/r0=29.1÷24=1.2m。
倾倒混凝土时产生水平荷载取2kN/m2。
荷载计算
值:F=(1.2×29.1+1.4×2)×0.85=32.1kN/m2=0.0321N/mm2。
则:1220×610×0.0321=23889N≤f=24500N,符合要求。
3.3模板预拼与加工
1)模板平台预拼:模板预拼是保证防火墙模板安装质量的一个关键环节,用50×100的方通在平地上铺出一个平台架,平台架要求顶面平整。
将夹板按厚度分类(买回的夹板其厚度总有偏差),尽可能使同一立面的模板厚度统一。
然后将模板铺在平台架上,通过调整各件模板之间的相对位置来得到一个最佳的组拼方案———拼缝严密、高低差小。
2)根据配模图,对模板进行裁切。
第 5 页共 8 页
3)在平台模板上将分格线弹出。
4)将裁好的木线条用2.5螺钉固定在夹板上,如用竹夹板还须用电钻钻孔。
为保证木线条与夹板间接缝严密,中间涂上白乳胶粘接。
5)将对拉螺栓的位置放样到模板上,并用木工钻将孔钻好。
6)将模板翻起,根据设计的立面图在背面编号,记录相对位置,用腻子将螺栓孔位置补平。
7)清理模板表面,并刷脱模剂。
3.4混凝土防火墙体模板安装
1)模板预拼好后应立即进行安装,模板运输时注意成品保护,防止模板变型和线条碰损。
2)根据模板的编号位置,一一对应地将模板在现场拼起来。
3)两侧面模板同时拼装,同时穿好套管及对拉螺栓,并及时利用排架进行固定。
4)模板竖好并初步固定后须再次清理仓底,最后封端头模板。
5)在立模板的同时,根据支撑方案同时立支撑,通过支撑来调直固定模板。
6)对规模较小的防火墙,模板的整体稳定、垂直度、平整度可通过地锚拉筋加法兰螺栓来调整。
7)模板调整固定之后,须用经纬仪检查其大面是否挠曲、平整、垂直。
4存在的不足及建议
1)防火墙分两次浇筑混凝土外观颜色不一致,有明显色差,最好一次浇筑,分两次浇筑时应尽量缩短二次混凝土时间。
2)模板底部应封堵严实,避免因漏浆产生蜂窝、麻面。
第 6 页共 8 页
3)混凝土浇筑时会磨损线条,PVC管会被撞击变形,因此,混凝土浇筑时一定采取措施,必要时设置留槽。
第 7 页共 8 页
行业资料
本文至此结束,感谢您的浏览!
(资料仅供参考)
下载修改即可使用
第8 页共8 页。
