三层交换机的交换原理三层交换机是一种具备数据交换和路由功能的网络设备，它的交换原理主要涉及网络协议的各个层次，包括应用层、传输层、网络层等。
下面将详细介绍三层交换机的交换原理，特别是与IP路由和VLAN管理相关的部分。
一、应用层应用层是网络协议的最高层，主要负责应用程序之间的通信。
在三层交换机中，应用层的交换主要涉及源和目标主机的应用程序之间的数据交换。
交换机通过识别数据包中的源和目标IP地址以及端口号等信息，将数据包转发到正确的目的地。
二、传输层传输层在网络协议中位于应用层之下，主要负责建立和维护应用程序之间的通信连接，提供可靠的传输服务。
在三层交换机中，传输层的交换主要涉及TCP/UDP协议的数据传输。
交换机通过识别数据包中的源和目标端口号等信息，将数据包转发到正确的目的地。
三、网络层网络层是网络协议的核心层，主要负责IP数据包的封装、解封装以及路由转发等功能。
在三层交换机中，网络层的交换主要涉及IP数据包的路由分析。
通过分析IP数据包中的目标地址信息，三层交换机可以确定最佳的转发路径，将数据包转发到正确的目的地。
四、IP路由分析IP路由分析是三层交换机的重要功能之一。
在接收到一个IP数据包后，交换机首先分析数据包中的目标IP地址，并根据内部的路由表信息确定最佳的转发路径。
这个过程涉及到路由协议（如OSPF、BGP等）的学习和更新路由表的过程。
通过IP路由分析，三层交换机可以实现快速、准确的数据包转发。
五、VLAN管理VLAN（虚拟局域网）是一种将物理局域网逻辑上划分为多个虚拟子网的技术。
在三层交换机中，VLAN管理也是一项重要的功能。
通过VLAN配置，可以根据业务需求将交换机上的端口划分为不同的VLAN，并在不同VLAN之间实现数据隔离或交换。
这有助于提高网络的安全性和管理效率。
综上所述，三层交换机的交换原理主要涉及应用层、传输层、网络层等方面的交换功能。
通过IP路由分析和VLAN管理等技术手段，三层交换机可以实现高效、准确的数据交换和路由功能，为企业的网络通信提供可靠的保障。
三层交换机怎么设置vlan间通信用到什么命令交换机除了能够连接同种类型的网络之外，还可以在不同类型的网络(如以太网和快速以太网)之间起到互连作用。
三层交换机怎么设置vlan间通信?在三层交换机与二层交换机之间采用trunk链路，实现各子网的互联，但是具体该怎么设置呢?下面我们来看看三层交换机vlan 通信的设置方法，需要的朋友可以参考下方法步骤1、有三台电脑pc0、pc1、pc2和一台二层交换机相连，二层交换机再和三层交换机相连。
其中设置pc0和pc1属于vlan10，pc2属于vlan20。
2、先设置pc0和pc1、pc2的ip地址。
pc0的ip地址为192.168.10.2 255.255.255.0pc1的ip地址为192.168.10.3 255.255.255.0pc0的ip地址为192.168.20.2 255.255.255.0 以下给出pc0的ip配置。
3、在交换机Switch0上创建vlan 10和vlan 20。
4、在二层交换机上将F0/1口和f0/2口划分到VLAN 10中。
将F0/3口划分到VLAN 20中。
5、在二层交换机上与三层交换机相连的端口(此处为F0/4端口)定义为trunk模式6、对于三层交换机先开启它的路由功能。
7、在三层交换机的接口f0/1上创建虚拟接口vlan10和vlan 20。
并且配置三层交换机的配置vlan10和vlan20虚拟接口的ip地址。
8、在三层交换机与二层交换机相连的接口f0/1上配置成trunk模式。
9、在pc0上通过cmd去ping pc1和pc2都能连通。
相关阅读：交换机工作原理过程交换机工作于OSI参考模型的第二层，即数据链路层。
交换机内部的CPU会在每个端口成功连接时，通过将MAC地址和端口对应，形成一张MAC表。
在今后的通讯中，发往该MAC地址的数据包将仅送往其对应的端口，而不是所有的端口。
因此，交换机可用于划分数据链路层广播，即冲突域;但它不能划分网络层广播，即广播域。
三层交换机实现vlan间通信工作原理
三层交换机实现VLAN间通信的工作原理如下：
1. 利用三层交换机的路由功能，通过识别数据包的IP地址，查找路由表进行选路转发。
2. 三层交换机给接口配置IP地址，采用SVI（交换虚拟接口）的方式实现VLAN间互连。
SVI是指为交换机中的VLAN创建虚拟接口，并且配置IP 地址。
3. 三层交换机通过直连路由实现不同VLAN之间的互相访问。
为三层设备的接口配置IP地址，并且激活该端口，三层设备会自动产生该接口IP所在网段的直连路由信息。
4. 在交换网络中，通过VLAN对一个物理网络进行了逻辑划分，不同的VLAN之间是无法直接访问的，必须通过三层的路由设备进行连接。
一般利用路由器或三层交换机来实现不同VLAN之间的互相访问。
以上是三层交换机实现vlan间通信的工作原理，仅供参考，建议咨询专业人士获取更多信息。
实验：VLAN间路由配置
移动1331 43 林观科
⏹实验目的
1、掌握三层交换机的工作原理
2、学习配置三层交换机的命令和步骤
⏹实验要求
1、拓扑与地址规划；
2、三层交换机和VTP基本配置
3、验证连通性，并给出配置清单
⏹实验拓扑
⏹实验设备（环境、软件）
三层交换机1台，交换机2台，直通线7条，Pc机4台。
软件：GNS3模拟器
⏹实验设计到的基本概念和理论
将三层交换机配置成VTP的server,其他普通交换机配置成VTP CLIENT mode，从而实现各个vlan间的通信。
⏹实验过程和主要步骤
1、绘制网络拓扑和地址规划
地址规划如下：
2、Switch1的配置情况如下所示：
3、Switch2的配置情况如下所示：
4、Router1的配置情况如下所示：
5、显示路由器Router1上的路由表如下：
6、验证4个PC间通信状况
PC1到PC0的通信，PC1到PC2的通信，PC1到PC3的通信状况如下：
总结：
通过这次的实验，我懂得了如何实际地配置三层交换机的简单命令，从而实现不同vlan间的通信，同时深入的了解了路由器在不同区域间的进行通信的重要性。
知道的子接口与路由器中实际的接口的区别与联系，接口是路由器的实际物理接口，而子接口是路由器的逻辑接口（通过GNS3软件实现的），路由器在vlan间实现通信的过程，如何将信息进行传送。
此次实验的过程也不是那么的顺利，但是通过查找有关资料与仔细的看书还有和同学相互讨论才使实验顺利进行，从中了解了不少的知识。
三层交换机vlan间路由原理
三层交换机是一种在局域网中实现 VLAN 间路由的网络设备。
它能够在不同的 VLAN 之间提供互通的能力，实现不同子网之间的数据转发和通信。
三层交换机通过将不同 VLAN 的数据包转发到正确的目的地来实现 VLAN 间的路由。
当一个数据包从一个 VLAN 发出并传入三层交换机时，交换机根据目标IP 地址来决定数据包的下一个目的地。
它使用路由表来确定应该将数据包发送到哪个 VLAN，并相应地更新数据包的 VLAN 标签。
三层交换机还可以使用虚拟局域网接口（SVI）来进行 VLAN 间的路由。
SVI 是三层交换机上配置的虚拟接口，它代表一个 VLAN。
三层交换机可以为每个VLAN 配置一个 SVI，并通过这些 SVI 实现数据包的路由和转发。
三层交换机使用基于 IP 的路由协议，如 OSPF、EIGRP 或静态路由，来决定数据包的路由路径。
它从与其他网络设备交换的路由信息中学习到的目的地网络和最佳路径，可以有效地选择数据包的下一跳。
三层交换机还支持网络地址转换（NAT），可以将内部网络的私有 IP 地址转换为公共 IP 地址，以便实现与外部网络的通信。
这种转换确保内部数据包能够安全地进出网络边界。
总之，三层交换机通过使用 VLAN 间的路由功能，可以实现不同子网之间的互通和数据转发。
它使用路由表、SVI 和路由协议来决定数据包的路由路径，同时支持网络地址转换，为网络提供更大的灵活性和扩展性。
三层交换vlan互通原理一、三层交换技术三层交换技术是局域网交换机发展升级的产物，它主要通过添加路由功能，来实现不同VLAN之间的通信。
相比于传统的二层交换机，三层交换机的路由功能较弱，主要应用于局域网内部的IP子网之间的通信。
这种技术的优势在于减少网络延迟、提高网络数据传输速度。
二、VLAN的划分在局域网中，我们常常将网络用户分成多个逻辑独立的网络单元，每个网络单元通常称为一个VLAN。
这些VLAN之间需要设置一定的访问控制策略，以实现不同VLAN之间的数据传输。
在三层交换机中，我们可以通过设置VLAN端口来实现这一目的。
三层交换机的三层交换功能是基于路由来实现的。
三层交换机通过硬件路由表来实现不同VLAN之间的互通。
路由表是三层交换机实现数据交换的重要工具，它能够将数据帧按照最佳路径转发到相应的目的网络中。
当有数据帧发送到三层交换机时，三层交换机根据数据帧中的目的IP地址，在路由表中查找最佳路径，然后将数据帧转发到相应的端口上。
四、VLAN互通配置在三层交换机中配置VLAN互通需要设置以下步骤：1. 配置IP地址和默认路由：在三层交换机上配置一个公共的IP 地址和默认路由，使得各个VLAN之间可以通过三层交换机访问外网。
2. 划分VLAN并设置VLAN端口：根据不同的需求，将三层交换机上的端口划分为不同的VLAN端口。
在配置过程中，需要确保每个VLAN之间的通信不被其他VLAN干扰。
3. 配置路由协议：常见的路由协议包括RIP和OSPF等。
在三层交换机上配置相应的路由协议，使得各个VLAN之间可以通过路由来实现互通。
4. 配置安全策略：为了保障网络安全，需要在三层交换机上配置相应的安全策略，如访问控制列表等，以限制不同VLAN之间的访问权限。
五、三层交换vlan互通常见问题及解决方案1. VLAN间无法互通：首先检查三层交换机的配置是否正确，确保VLAN端口划分正确，并配置了正确的路由协议和安全策略。
三层交换机进行VLAN处理过程详解1.VLAN的创建：首先，管理员需要在三层交换机上创建不同的VLAN。
每个VLAN都有一个唯一的标识符，称为VLANID。
管理员可以根据网络的需求创建不同的VLAN，并将端口分配给相应的VLAN。
2.VLAN的划分：在创建VLAN之后，管理员需要将不同的端口划分到相应的VLAN中。
这样，同一VLAN中的设备可以通过交换机进行通信，而不同VLAN中的设备之间需要经过交换机进行路由。
3.子接口的创建：为了实现不同VLAN之间的路由，管理员需要在三层交换机上创建子接口。
子接口相当于在交换机上创建了多个逻辑接口，每个子接口对应一个VLAN。
4.子接口的配置：对于每个子接口，管理员需要为其配置相应的IP地址和子网掩码。
这样，三层交换机就知道如何将数据包从一个VLAN路由到另一个VLAN。
5.交换机的路由配置：为了使三层交换机能够正确地路由数据包，管理员需要对交换机进行路由配置。
这包括设置默认网关和静态路由等。
6.VLAN间的通信：一旦上述配置完成，不同VLAN的设备就可以进行通信了。
当一个设备发送数据包到另一个VLAN时，数据包首先到达三层交换机。
交换机根据数据包的目的IP地址和子接口的配置将数据包路由到相应的VLAN。
7.VLAN的隔离：三层交换机可以通过VLAN的隔离来提高网络的安全性。
通过配置ACL（访问控制列表）和端口隔离等功能，管理员可以实现不同VLAN之间的隔离，从而防止未经授权的访问和数据泄露。
8. VLAN的互连：在一些情况下，不同楼层或不同地点的交换机之间需要进行VLAN的互连。
这可以通过将两个交换机之间的端口配置为"trunk"模式来实现。
在trunk模式下，交换机可以传输多个VLAN的数据包。
总结起来，三层交换机进行VLAN处理的过程包括VLAN的创建和划分、子接口的创建和配置、交换机的路由配置、VLAN间的通信、VLAN的隔离和VLAN的互连。
三层交换机实现VLAN间通信【摘要】本文将介绍三层交换机实现VLAN间通信的重要性、VLAN的概念和作用以及三层交换机的作用与特点。
重点探讨三层交换机如何实现不同VLAN间的通信，包括实现原理、技术和配置步骤。
还会讨论三层交换机如何处理不同VLAN之间的数据包，以及可能遇到的问题及解决方法。
结论部分将总结三层交换机实现VLAN间通信的重要性，并展望其在网络通信中的发展前景。
最后强调三层交换机在实现VLAN 间通信中的重要作用和意义，为读者提供深入了解和应用该技术的基础。
【关键词】三层交换机、VLAN、通信、实现、原理、技术、配置、数据包处理、问题、解决方法、重要性、发展前景、作用、意义1. 引言1.1 介绍三层交换机实现VLAN间通信的重要性三层交换机实现VLAN间通信的重要性在于可以实现不同VLAN 之间的数据隔离和流量控制，确保数据传输的安全性和可靠性。
通过利用三层交换机，网络管理员可以根据需要将不同用户或设备划分到不同的VLAN中，实现对不同用户群体的管理和维护。
三层交换机还可以帮助网络管理员实现更加灵活的网络拓扑结构，提高网络的可扩展性和可管理性。
1.2 说明VLAN的概念和作用虚拟局域网（Virtual Local Area Network，VLAN）是一种将局域网内的设备逻辑上分组的技术。
通过VLAN，可以实现将一个物理网络划分为多个逻辑网络，不同VLAN内的设备之间可以进行通信，而不同VLAN之间的设备则无法直接通信。
VLAN的作用在于提高网络安全性和管理效率。
通过将网络划分为不同的VLAN，可以实现对不同用户或设备的隔离，从而增强网络安全性。
将公司的管理人员、销售人员和技术人员分别放在不同的VLAN中，可以避免他们之间的直接通信，从而减少潜在的安全风险。
VLAN还可以提高网络管理效率，因为管理员可以更容易地对不同VLAN内的设备进行管理和配置。
VLAN是一种重要的网络技术，可以帮助组织提高网络安全性和管理效率。
H3C S5500三层交换机划分Vlan与H3C路由组网基本属性：vlan特性：三层互通，两层隔离。
三层交换机不同vlan之间默认是互通的，两次交换机不同vlan是隔离的。
vlan IP：就是定义一个vlan下所有机器的网关地址，该vlan下的机器网关必须是这个IP。
接口：就是交换机后面可以插网线的端口，可以设置为Access、Trunk、Hybrid等.注意点：交换机与相关设备（路由、交换机）相连时，建议将接口设置为Trunk口，并且允许相关vlan 通过。
交换机下行连接电脑终端或服务器终端建议将接口设置为Access接口。
定义vlan时，尽量使用24的掩码（255.255.255.0）进行划分，如果存在包含关系vlan之间互连就会有问题，所以尽量不适用大网段。
设置DHCP自动划分IP示例：组网图：1）配置DHCP服务#启用DHCP服务。
<H3C> system-view[H3C] dhcp enable2）配置端口所属VLAN和对应VLAN接口的IP地址，IP地址即是对应VLAN的网关地址[H3C]vlan 5[H3C-vlan5]port GigabitEthernet 1/0/5[H3C-vlan5]quit[H3C]vlan 6[H3C-vlan6]port GigabitEthernet 1/0/6[H3C-vlan6]quit[H3C]vlan 7[H3C-vlan7]port GigabitEthernet 1/0/7[H3C-vlan7]quit[H3C]interface vlan 5[H3C-Vlan-interface5]ip address 192.168.5.254 255.255.255.0[H3C-Vlan-interface5]quit[H3C]interface vlan 6[H3C-Vlan-interface6]ip address 192.168.6.254 255.255.255.0[H3C-Vlan-interface6]quit[H3C]interface vlan 7[H3C-Vlan-interface7]ip address 192.168.7.254 255.255.255.0[H3C-Vlan-interface7]quit3）配置不参与自动分配的IP地址（DNS服务器等，此步为选配）[H3C] dhcp server forbidden-ip 192.168.5.100[H3C] dhcp server forbidden-ip 192.168.6.100[H3C] dhcp server forbidden-ip 192.168.7.1004）配置DHCP地址池5，用来为192.168.5.0/24网段内的客户端分配IP地址。
三层交换VLAN路由配置技巧详解三层交换VLAN路由配置技巧详解在华为三层交换机上创建VLAN，端口划分，三层VLAN接口地址配置，静态路由或是RIP协议配置。
跟店铺来学习一下配置过程。
静态路由配置过程：PCA:ip address:10.1.1.2/24 gw:10.1.1.1/24(VLAN2路由接口IP 地址)PCB:ip address:10.1.2.2/24 gw:10.1.2.1/24(VLAN3路由接口IP 地址)PCC:ip address:10.1.3.2/24 gw:10.1.3.1/24(VLAN2路由接口IP 地址)S3526A和S352B之间的`互联网段为10.1.4.0、24分配S3526A VLAN4路由接口IP地址为10.1.4.1/24,S3526B VLAN4路由接口IP地址为10.1.4.2/24三层交换机配置创建VLAN，把PC划到特定VLAN中：//创建VLAN[S3526A]vlan 2//把端口划到VLAN中[S3526A-VLAN 2]port ethernet0/9 to ethernet0/12[S3526A-VLAN 2]vlan 3[S3526A-VLAN 2]port ethernet0/13 to ethernet0/16[S3526A-VLAN 2]vlan 4//交换机B的配置：[S3526B]vlan 2[S3526B-VLAN 2]port ethernet0/9 to ethernet0/12[S3526B-VLAN 2]vlan 4配置各台PC的网关地址和交换机之间的网段地址：//进入VLAN接口配置模式：[S3526A]interface Vlan-interface 2//配置三层VLAN路由接口地址[S3526A-Vlan-interface2]ip address 10.1.1.1 255.255.255.0 [S3526A-Vlan-interface2] interface Vlan-interface 3[S3526A-Vlan-interface3]ip address 10.1.2.1 255.255.255.0 [S3526A-Vlan-interface3] interface Vlan-interface 4[S3526A-Vlan-interface4]ip address 10.1.4.1 255.255.255.0 [S3526B]interface Vlan-interface 2[S3526B-Vlan-interface2]ip address 10.1.3.1 255.255.255.0 [S3526B-Vlan-interface2] interface Vlan-interface 4[S3526B-Vlan-interface4]ip address 10.1.4.2 255.255.255.0 在二台三层交换机上配置非直连网段静态路由：[S3526A]ip route-static 10.1.3.0 255.255.255.0 10.1.4.2 [S3526B]ip route-static 10.1.1.0 255.255.255.0 10.1.4.1 [S3526B]ip route-static 10.1.2.0 255.255.255.0 10.1.4.1查看路由表，查看网络互通情况：[S3526B]display ip routing-tableRouting Table: public netDestination/Mask Proto Pre Cost Nexthop Interface10.1.1.0/24 STATIC 60 0 10.1.4.1 Vlan-interface410.1.2.0/24 STATIC 60 0 10.1.4.1 Vlan-interface410.1.3.0/24 DIRECT 0 0 10.1.3.1 Vlan-interface210.1.3.1/32 DIREC T 0 0 127.0.0.1 InLoopBack010.1.4.0/24 DIRECT 0 0 10.1.4.2 Vlan-interface40.1.4.2/32 DIRECT 0 0 127.0.0.1 InLoopBack0127.0.0.0/8 DIRECT 0 0 127.0.0.1 InLoopBack0127.0.0.1/32 DIRECT 0 0 127.0.0.1 InLoopBack0RlP协议在三层交换机上的配置1.继续上面的，删除前面配置的静态路由。

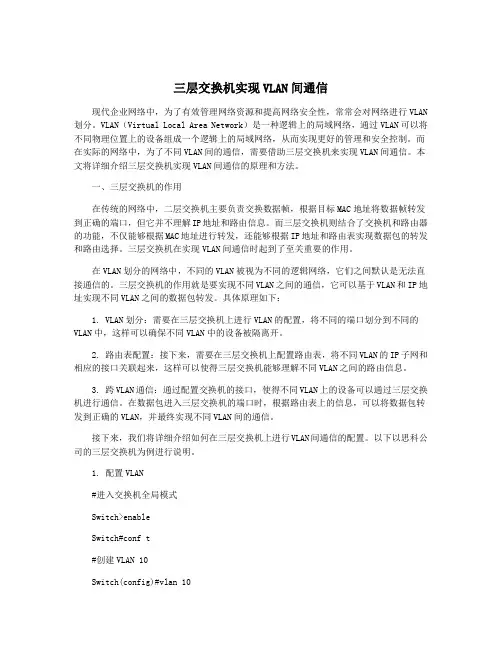

三层交换机实现VLAN间通信现代企业网络中，为了有效管理网络资源和提高网络安全性，常常会对网络进行VLAN 划分。
VLAN（Virtual Local Area Network）是一种逻辑上的局域网络，通过VLAN可以将不同物理位置上的设备组成一个逻辑上的局域网络，从而实现更好的管理和安全控制。
而在实际的网络中，为了不同VLAN间的通信，需要借助三层交换机来实现VLAN间通信。
本文将详细介绍三层交换机实现VLAN间通信的原理和方法。
一、三层交换机的作用在传统的网络中，二层交换机主要负责交换数据帧，根据目标MAC地址将数据帧转发到正确的端口，但它并不理解IP地址和路由信息。
而三层交换机则结合了交换机和路由器的功能，不仅能够根据MAC地址进行转发，还能够根据IP地址和路由表实现数据包的转发和路由选择。
三层交换机在实现VLAN间通信时起到了至关重要的作用。
在VLAN划分的网络中，不同的VLAN被视为不同的逻辑网络，它们之间默认是无法直接通信的。
三层交换机的作用就是要实现不同VLAN之间的通信，它可以基于VLAN和IP地址实现不同VLAN之间的数据包转发。
具体原理如下：1. VLAN划分：需要在三层交换机上进行VLAN的配置，将不同的端口划分到不同的VLAN中，这样可以确保不同VLAN中的设备被隔离开。
2. 路由表配置：接下来，需要在三层交换机上配置路由表，将不同VLAN的IP子网和相应的接口关联起来，这样可以使得三层交换机能够理解不同VLAN之间的路由信息。
3. 跨VLAN通信：通过配置交换机的接口，使得不同VLAN上的设备可以通过三层交换机进行通信。
在数据包进入三层交换机的端口时，根据路由表上的信息，可以将数据包转发到正确的VLAN，并最终实现不同VLAN间的通信。
接下来，我们将详细介绍如何在三层交换机上进行VLAN间通信的配置。
以下以思科公司的三层交换机为例进行说明。
1. 配置VLAN#进入交换机全局模式Switch>enableSwitch#conf t#创建VLAN 10Switch(config)#vlan 10Switch(config-vlan)#name VLAN10Switch(config-vlan)#exit#创建VLAN 20Switch(config)#vlan 20Switch(config-vlan)#name VLAN20Switch(config-vlan)#exit#配置端口划分到不同的VLANSwitch(config)#interface fastethernet 0/1Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 10Switch(config-if)#exitSwitch(config)#interface fastethernet 0/2Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 20Switch(config-if)#exit3. 配置跨VLAN通信Switch(config)#interface fastethernet 0/3Switch(config-if)#switchport mode trunkSwitch(config-if)#switchport trunk allowed vlan 10,20Switch(config-if)#exit四、总结通过三层交换机的VLAN间通信配置，可以实现不同VLAN之间的数据包转发和通信，使得不同VLAN中的设备能够相互访问和通信，同时又能够保持彼此的隔离。
如何配置三层交换机创建VLAN以下的介绍都是基于Cisco交换机的VLAN。
Cisco的VLAN实现通常是以端口为中心的。
与节点相连的端口将确定它所驻留的VLAN。
将端口分配给VLAN的方式有两种，分别是静态的和动态的。
形成静态VLAN的过程是将端口强制性地分配给VLAN的过程。
即我们先在VTP （VLAN Trunking Protocol）Server上建立VLAN，然后将每个端口分配给相应的VLAN的过程。
这是我们创建VLAN最常用的方法。
动态VLAN形成很简单，由端口决定自己属于哪个VLAN。
即我们先建立一个VMPS（VLAN Membership Policy Server）VLAN管理策略服务器，里面包含一个文本文件，文件中存有与VLAN映射的MAC地址表。
交换机根据这个映射表决定将端口分配给何种VLAN。
这种方法有很大的优势，但是创建数据库是一项非常艰苦而且非常繁琐的工作。
下面以实例说明如何在一个典型的快速以太局域网中实现VLAN。
所谓典型的局域网就是指由一台具备三层交换功能的核心交换机接几台分支交换机（不一定具备三层交换能力）。
我们假设核心交换机名称为：COM；分支交换机分别为：PAR1、PAR2、PAR3……，分别通过Port 1的光线模块与核心交换机相连；并且假设VLAN名称分别为COUNTER、MARKET、MANAGING……设置VTP DOMAINVTP DOMAIN 称为管理域。
交换VTP更新信息的所有交换机必须配置为相同的管理域。
如果所有的交换机都以中继线相连，那么只要在核心交换机上设置一个管理域，网络上所有的交换机都加入该域，这样管理域里所有的交换机就能够了解彼此的VLAN列表。
COM#vlan database 进入VLAN配置模式COM(vlan)#vtp domain COM 设置VTP管理域名称COMCOM(vlan)#vtp server 设置交换机为服务器模式PAR1#vlan database 进入VLAN配置模式PAR1(vlan)#vtp domain COM 设置VTP管理域名称COMPAR1(vlan)#vtp Client 设置交换机为客户端模式PAR2#vlan database 进入VLAN配置模式PAR2(vlan)#vtp domain COM 设置VTP管理域名称COMPAR2(vlan)#vtp Client 设置交换机为客户端模式PAR3#vlan database 进入VLAN配置模式PAR3(vlan)#vtp domain COM 设置VTP管理域名称COMPAR3(vlan)#vtp Client 设置交换机为客户端模式注意：这里设置交换机为Server模式是指允许在本交换机上创建、修改、删除VLAN及其他一些对整个VTP域的配置参数，同步本VTP域中其他交换机传递来的最新的VLAN信息；Client模式是指本交换机不能创建、删除、修改VLAN配置，也不能在NVRAM中存储VLAN配置，但可以同步由本VTP域中其他交换机传递来的VLAN信息。
VLAN与三层交换机的原理与配置，你懂了吗？⼀、VLAN概述与优势1、VLAN的概述分割⼴播域物理分割（交换机）逻辑分割（VLAN）：Vlanif →interface vlan 是逻辑端⼝，通常这个接⼝地址作为vlan下⾯⽤户的⽹关例如：补充知识⼴播：将⼴播地址作为⽬的地址的数据帧⼴播域：⽹络中能接收任⼀设备发出的⼴播帧的所有设备的集合（局域⽹就是⼀个⼴播域）2、VLAN的优势控制⼴播增强⽹络安全性（隔离⼴播域）简化⽹络管理3、VLAN的种类① 静态VLAN基于端⼝划分静态VLAN② 动态VLAN基于MAC地址划分动态VLAN注意：动态VLAN是要把主机的接⼝MAC地址与VLAN绑定，在实际⽣产环境中运营商不会⽤动态VLAN，因为维护量⼤，绑定复杂等，⽤的是静态VLAN4、VLAN ID的范围VLAN ID是：交换机⼀般可以划分255个vlan，每个vlan的id，可以是1~4096之间的任意数字。
ID的作⽤就是⽤于区分不同vlan，可以设置TAG UNTag member属性，可以让该端⼝的下⾏或上⾏数据报打上标签。
5、华为交换机接⼝的三种模式1、Access涵义：只能属于⼀个VLAN，也只能允许这⼀个VLAN的流量通过（数据进交换机加标签，出交换机脱标签）2、Trunk涵义：可以同时属于多个VLAN，也能同时允许这些VLAN的流量通过是⽤来实现不同交换机上相同VLAN的主机之间的通信，即跨交换机的VLAN通信3、Hybrid涵义：可以根据需要以tagged或untagged⽅式加⼊某个VLAN 或者多个VLAN和Trunk接⼝⼀样在设置允许指定的VLAN通过Hybrid端⼝之前，该VLAN必须已经存在。
Hybrid端⼝和Trunk端⼝在接收数据时，处理思路⽅法是⼀样的，唯⼀区别之处在于发送数据时，Hybrid端⼝具有解除多VLAN标签的功能，Hybrid端⼝可以允许多个VLAN的报⽂发送时不打标签，从⽽增加了⽹络的灵活性，在⼀定程度上也增加了安全性，⽽Trunk端⼝只允许缺省VLAN的报⽂发送时不打标签。
3层交换机工作原理三层交换机是在OSI模型的第三层（网络层）上工作的网络设备，它具有路由器和交换机的功能。
其主要工作原理如下：1. 硬件结构：三层交换机通常由高速交换芯片、CPU、存储器和网络接口等组成。
高速交换芯片负责在数据包转发时进行数据包的处理和转发决策，CPU负责管理和配置交换机的各种操作，存储器用来存储交换机的配置和状态信息，网络接口用来与其他设备进行数据传输。
2. 端口功能：三层交换机上的每个端口都可以配置为不同的工作模式，包括物理接口、VLAN接口、多播接口等。
不同的接口模式可以实现不同的功能，例如将不同的网络分隔成不同的VLAN，实现不同的子网之间的互相通信。
3. VLAN：三层交换机支持虚拟局域网（VLAN）功能，它可以将一个物理局域网划分成多个逻辑局域网，每个VLAN之间相互隔离，只能通过路由器进行通信。
VLAN的划分可以基于端口、MAC地址、协议、子网等多种标准。
4. 路由功能：三层交换机可以根据目标IP地址对数据包进行路由决策，将数据包转发到正确的目标网络。
它可以学习到网络中的路由信息，构建路由表，并根据路由表进行数据包的转发。
通过路由功能，三层交换机可以实现不同子网之间的互通。
5. IP地址转发：三层交换机可以对数据包进行IP地址转发，即将源IP地址替换为交换机的出口IP地址，并更新数据包的校验和。
这样可以隐藏真实的源IP地址，提高网络的安全性。
6. QoS支持：三层交换机可以支持服务质量（QoS）功能，可以对数据包进行优先级的标记和分类，根据不同的优先级进行转发。
这样可以提高延迟敏感型应用的性能，提供更好的网络体验。
总的来说，三层交换机结合了交换机和路由器的优点，既能提供高速的数据包转发能力，又能实现不同子网之间的互通。
它在网络中起到了重要的作用，提高了网络的性能和可靠性。
前言：弱电各个系统用到交换机越来越多了，尤其三层交换机也开始走进我们的视野，三层交换机于VLAN有什么关系呢？正文：以太网的工作原理是利用二进制位形成的一个个字节组合成一帧帧的数据(其实是一些电脉冲)在导线中进行传播。
首先，以太网网段上需要进行数据传送的节点对导线进行监听，这个过程称为CSMA/CD(Carrier Sense Multiple Access with Collision Detection带有冲突监测的载波侦听多址访问)的载波侦听。
如果，这时有另外的节点正在传送数据，监听节点将不得不等待，直到传送节点的传送任务结束。
如果某时恰好有两个工作站同时准备传送数据，以太网网段将发出“冲突”信号。
这时，节点上所有的工作站都将检测到冲突信号，因为这时导线上的电压超出了标准电压。
这时以太网网段上的任何节点都要等冲突结束后才能够传送数据。
也就是说在CSMA/CD方式下，在一个时间段，只有一个节点能够在导线上传送数据。
而转发以太网数据帧的联网设备是集线器,它是一层设备，传输效率比较低。
冲突的产生降低了以太网的带宽，而且这种情况又是不可避免的。
所以，当导线上的节点越来越多后，冲突的数量将会增加。
显而易见的解决方法是限制以太网导线上的节点，需要对网络进行物理分段。
将网络进行物理分段的网络设备用到了网桥与交换机。
网桥和交换机的基本作用是只发送去往其他物理网段的信息。
所以，如果所有的信息都只发往本地的物理网段，那么网桥和交换机上就没有信息通过。
这样可以有效减少网络上的冲突。
网桥和交换机是基于目标MAC(介质访问控制)地址做出转发决定的，它们是二层设备。
我们已经知道了以太网的缺点及物理网段中冲突的影响，现在，我们来看看另外一种导致网络降低运行速度的原因：广播。
广播存在于所有的网络上，如果不对它们进行适当的控制，它们便会充斥于整个网络，产生大量的网络通信。
广播不仅消耗了带宽，而且也降低了用户工作站的处理效率。
