变电站自动化设备参数统一配置分析

变电站综合自动化系统结构报告变电站是电力网络中线路的连接点，承担着电压和功率的变换、电能的收集和分配等功能。

它的运行直接影响到整个电力系统的安全、可靠和经济运行。

然而，变电站的运行很大程度上取决于其二次设备的性能。

现有变电站有三种类型:一种是常规变电站；一种是部分由微机管理并具有一定自动化水平的变电站，另一种是完全计算机化的综合自动化变电站。

对于常规变电站来说，其致命弱点是不具备自诊断、故障记录分析、能力和资源共享的能力，无法检测二次系统本身的故障，也无法全面记录和分析运行参数和故障信息。

全计算机化的综合自动化变电站用计算机化的二次设备取代了传统的分立设备。

它集继电保护、控制、监视和远动功能于一体，实现了设备和信息资源的共享，使变电站的设计简单紧凑，实现了变电站更安全可靠的运行。

同时系统二次接线简单，减少了二次设备的占地面积，使变电站二次设备以崭新的面貌出现。

1.1变电站综合自动化简介1.1.1变电站综合自动化的基本概念变电站综合自动化是将变电站二次设备(包括测量仪表、信号系统、继电保护、自动化装置和远动装置)的功能进行组合和优化，利用先进的计算机技术、现代电子技术、通信技术和信号处理技术，实现整个变电站的主设备和输配电线路的自动监视、测量、自动控制和微机保护的综合自动化功能，与调度进行通信。

变电站综合自动化系统，即由多台微型计算机和大规模集成电路组成的自动化系统，取代了常规的测量和监视仪表、常规的控制屏、中央信号系统和遥控屏，用微机保护取代了常规的继电保护屏，改变了常规继电保护装置不能与外界通信的缺陷。

因此，变电站综合自动化是自动化技术、计算机技术和通信技术在变电站领域的综合应用。

变电站综合自动化系统可以收集比较完整的数据和信息，利用计算机的高速计算能力和逻辑判断功能，方便地监视和控制变电站内各种设备的运行和操作。

变电站综合自动化系统具有功能集成、结构计算机化、运行监控屏幕化和运行管理智能化的特点。

#1 FTU站（M侧）
P N P
#2 FTU站
N
#3 FTU站（N侧）
P N
故障电流方向
故障电流方向Hale Waihona Puke 双向闭锁式电流保护工作原理
SCADA系统功能表述

SCADA是配电自动化主站系统的基础，其主要 功能是数据采集和远方遥控及管理。
SCADA系统状态量处理功能
实 时 显 示 配 网 状 态
状态 设置 （遥 控封 锁或 允 许）
S O E 设 置
屏蔽 过于 频繁 的遥 信告 警动 作
将处理 后的信 息送入 人机界 面、数 据库， 打印系 统等
OPEN2000系统中SCADA子系统界面
配电监控终端PFTU2000
PFTU2000型馈线监控系统 (FTU)是在充分吸收国内外配 电终端设备先进技术的基础 上，针对配电线路设计的新 一代高可靠性、高性价比自 动控制装置。该产品利用光 纤通讯技术，实现快速馈线 自动化保护与控制，达到了 快速、可靠、灵敏和选择性 的要求，代表着馈线自动化 领域的发展方向，是适合中 国电力行业的新一代配电自 动化终端设备。
配网自动化的方案及配置分析
课题背景

是用电大户，但长期以来公司并没有实现 完备的配网自动化系统。一旦出现配电网 故障，可能造成巨大的经济损失。此外， 即便在配电网正常工作时配网自动化系统 也会优化供电方式，即为公司节约了用电 量，也为国家节约了能源，还有利于环保。
本课题主要要求与任务
1 2 3 4
电表1
电表2
电表N
馈线自动化(FA) 设计方案
对于较复杂网架结构，在线路故障情况下，利用保护型FTU 和系统通信完成故障区段的自动隔离，非故障区段自动转移供 电功能。引入具有远控功能和保护功能的配电馈线自动化原理 ：在保护方面，引入具有主保护与后备保护的双向闭锁式方向 过电流保护，完整实现了保护的快速、灵敏、选择和可靠性； 在系统恢复方面，引入实用的故障隔离的主备重构恢复技术； 在系统监控方面，使用主备原理的热备用监控技术。

能。 ２ ｉ 控 系 统 ．监 通信规约 。
采用Ｒ Ｏ 实时操 作系统 ，ｃ ＴＳ 语言编程 ，功 能稳定 可靠 ，升级维护更 方便 。模块 化程序 设 计 使 保 护 功 能 配 置 灵 活 ， 可 满 足 不 同 用 户 的 个性 化 需求 。 Ｃ 友好 的人 机 界 面 ． 大 屏 幕 液 晶 显示 屏 ， 中 文视 窗界 面 ， 保 护 信 息 、操 作 信 息 一 目 了然 ， 操 作 简 单 方 便 。面板Ｌ Ｄ Ｅ 指示 灯，清晰表 明装 置正 常、异 常 及 动 作 时 的各 种 状 态 。 ｄ ．动 作 过 程准 确 记 录 可记录Ｓ Ｅ Ｏ 等类型事件达上万条 ，且存储 的信息在 掉 电后不 会丢失 。便于事后事 故分 析 ，杜绝 原因不 明的动作 。事件报告采 用国 际标准 Ｃ Ｍ ＲＤ 格式存储 ，便于与其它分析 ＯＴ Ａ Ｅ
Ｃ Ｚ ８ ０ 监 控 系 统 遵 循 开 放 式 的 设 计 原 Ｂ 一０ ０ 则 ，基 于Ｗｉ ｄ ｗ Ｎ Ｉ ２ ０（Ｘ 操 作 系 统 和 ｎ ｏ ｓ Ｔ’ ０ ＶＰ Ｓ Ｌ Ｓ ｒ ｅ ２ ０ 商 用 数 据 库 管 理 系 统 ，采 用 Ｏ —ｅｖ ｒ０ ０
ｈ 用温 度 范 围宽 ：一 ５Ｃ ５ ０ 。 适 ２ ０ ￣＋ ５Ｃ 结语 Ａ ５ ０ ０ 电站 综 合 自动 化 系 统 集 变 电站 Ｒ ８０变 保 护 、 测 量 、 监 视 和 远 程 控 制 于一 体 ，替 代
、
管 理 过 程 中采 用 自控 技 术 和 信 息 处 理 与 传 输 技 术 ， 通 过 工 业 计 算 机 系 统 或 自动 控 制 装 置 代 替 人 工 作 业 进 行 各 种 运 行 作 业 ， 以 提 高 变 电站 运 行 及 管 理 能 力 的 一种 自动 化 系 统 。 Ｃ Ｚ ８ ０ 变 电站 综 合 自动 化 系 统 是将 变 Ｂ一 ００

• （1）分层（级）分布式的配置系统采用按功 的分布式多CPU系统
• （2）继电保护相对独立 • （3）具有与系统控制中心通信功能 • （4）模块化结构，可靠性高 • （5）室内工作环境好，管理维护方便
能划分
第5页/共21页
分层分布式系统集中组屏结构的综合自动化系统框图(一)
第6页/共21页
分层分布式系统集中组屏结构的综合自动化系统框图(二)
第11页/共21页
全分散式结构形式
• 将每个电网元件（包括变压器，高、低压线路，电容器等）的保护、控制、测量功能设计安装在同一个微 机装置中，并且分散安装在各个开关柜中，然后通过通信网络和监控主机进行信息交换。这种结构形式中， 主控室内只有监控用的微机和直流操作电源及网络信号集中转换的柜子，主控室结构简单，设备环境好， 检修更方便。
护控制模式 • 分层是指变电所综合自动化系统按逻辑上划分为三层，即站级管理层、通信层、间
隔层
第17页/共21页
综合自动化技术发展方向
• 系统结构的转变 • 智能电子装置的发展 • 光感互感器的应用 • 监控系统的发展 • 人工智能技术的发展应用
第18页/共21页
通信方式的发展
•以太网通信结构
•
是一种总线型拓扑结构，增减用户方便，某一节点故障不影响其他部分工作。
第9页/共21页
调度端
牵引变电所
监控机 监控机
变
电
所
主
控
通信网络
室
高压电气设备及高压开关柜
高 压 室
视 屏 盘当 地 监 控 盘1主 变 盘 # 1馈 线 盘 10并 补 盘2主 变 盘 # 计 量 盘交 流 盘直 流 盘
第10页/共21页

变电站综合自动化系统原理及配置授课提纲变电站综合自动化系统原理及配置授课目录一、变电站综合自动化系统的概述1．什么是变电站综合自动化？2．什么是变电站综合自动化系统？3．变电站实现综合自动化的意义4．变电站综合自动化的主要内容和功能5．实现变电站综合自动化所采集的信息二、变电站综合自动化系统的结构及组成1．变电站综合自动化系统的结构2．变电站综合自动化系统的组成三、变电站综合自动化的“四遥”1．遥测信息的采集2．遥信信息的采集3．遥控及其输出电路4．遥调及其输出电路四、变电站综合自动化系统的配置1．变电站综合自动化系统的硬件配置2．变电站综合自动化系统的软件配置变电站综合自动化系统原理及配置授课提纲一、变电站综合自动化系统的概述（一）什么是变电站综合自动化？变电站综合自动化是将变电站的二次设备 (包括测量仪表、信号系统、继电保护、自动装置和远动装置等)经过功能的组合和优化设计，利用先进的计算机技术、现代电子技术、通信技术和信号处理技术，实现对全变电站的主要设备和输、配电线路的自动监视、测量、自动控制和微机保护，以及与调度通信等综合性的自动化功能。

（二）什么是变电站综合自动化系统？变电站综合自动化系统是由多台微型计算机和大规模集成电路组成的自动化系统，它替代常规的测量和监视仪表，替代常规的控制屏、中央信号系统和远动屏，它用微机保护替代常规的继电保护。

变电站综合自动化是自动化技术、计算机技术和通信技术等高科技在变电站领域的综合应用。

变电站综合自动化系统可以采集到比较齐全的数据和信息，利用计算机可方便地监视和控制变电站内各种设备的运行和操作。

变电站综合自动化系统具有功能综合化、结构微机化、操作监视屏幕化、运行管理智能化等特点。

（三）变电站实现综合自动化的意义1．变电安全运行的需要（1）具备故障诊断能力（2）快速切除故障的能力（3）及时告警的能力2．提高供电质量的需要（1）快速的压送负荷有利于提高电能质量（2）有载调压和无功补偿有利于提高电压的合格率3．信息共享的需要（1）高速数据通信支持分散式测控（2）设备综合性强信息可共享4．运行管理的需要（1）监视、测量、记录、抄表高度的自动化（2）方便友好的运行操控界面5．节约土地、人力和物力的需要（四）变电站综合自动化的主要内容和基本要求1．变电站综合自动化的主要内容（1）对220kV及以下中、低压变电站，采用自动化系统，利用现代计算机和通信技术，对变电站的二次设备进行全面的技术改造，取消常规的保护、监视、测量、控制屏，实现综合自动化，以全面提高变电站的技术水平和运行管理水平，并逐步实行无人值班或减人增效。

非DL/T8话网监控主网1监控主网2网络打印机站控层间隔层#2主机兼操作员站主变保护220kV110kV线路保护线路保护母联保护主变测控母线测控220kV110kV线路/母联测控线路/分段测控公用测控母线保护远动通信装置（双机）各级调度智能接口装置电能量数据采集终端主变电度表220kV电度表110kV电度表35kV分散电度表电力数据网接入设备一电力调度数据网线路保护测控电容器保护测控接地变保护测控分段备投保护测控35kV开关室分散装置保护及故障信息管理子站（或转发器）防火墙站控层中心交换机站控层中心交换机北斗/GPS故障录波器站控层交换机站控层交换机电力数据网接入设备二电力调度数据网站控层交换机站控层交换机站控层间隔层N司公STAEIRGT国D家FOOPACROTI电网ORNIACHE564321FGHDCBAEFGDCBA56784321图幅A2TATE }G{\H0.7692xCORPORATION OF CHINA 国家电网公司批 准图 号 版次0H初步设计2010年12月12日500kV变电站通用设计审 核比 例CAD制图设 计校 核78220kV变电站自动化系统方案配置示意图220-A3-3-D2-04

配电线路自动化系统配置及其运行方式分析摘要:市场经济体制促进了电力技术的发展,为电力企业供电能力提出了新的要求。

而且随着用电量的急剧增加,电力技术如果还停留在传统模式上,自然不能够适应电力企业发展需求。

因此,在配电线路上应用自动化系统是发展必然趋势。

本文以某县城供电公司中配电线路中应用自动化系统所涉及设备配置进行分析,并探析了在这种配置下供电方式系统运行方式,为相关人士提供理论参考依据。

关键词:运行方式自动化系统配置配电线路作为电力配送电中最后环节的配电,其重要性至关重要。

但是从各个方面来看,配电一直没有被相关人士重视。

但是随着市场经济建设的推进,随着对供电质量与供电可靠性提出新要求,有效优化了配电网的布局,提升了配电网可靠性。

但是随着供电能力的需求量进一步提升,配电线路的自行化成为发展趋势。

而自动化系统的配置不当,必然影响到运行方式,因此叹息配置自动化系统级运行方式具有实际意义。

1 配电线路自动化功能要探究配电线路的自动化系统配置以及运行方式,首先要了解应用自动化系统的作用,体现出具体意义。

其结构如图1所示。

(1)实时监控配电运行状况,对配电网络进行有效优化,进而确保了配电网正常运行;一旦配电网莫名发生了运行异常或者出现了故障之时,自动化系统就会快速将故障区段定位,并且及时进行排查,对故障区段进行隔离之时,并不会对非故障区域造成多大影响,这样就避免应部分故障而造成全局断电现象发生,有效缩短了停电的区域面积。

(2)合理控制电网中的无功负荷及电压水平,有效增强设备的利用率,改善了供电质量。

(3)实现了自动抄表计算电费,确保及时准确抄表计费,增强了电力企业经济效益以及工作效率。

2 配电线路自动化系统配置随着供电可靠性指标逐渐提升,配电线路的自动化系统成为发展必然趋势。

为了研究其系统配置,本文就以某县城的供电公司作为研究案例,探究其配电线路的自动化系统配置。

在本案例中应用了基于FTU集中控制模式。

该系统划分为主站层(配电网监控与监控中心层)、子站层(配电监控子站)、终端层(配电终端设备),为了一个区域全部实施自动化系统,就形成一个完整通信/控制分层,具体设计如图2、3。

变电站综合自动化变电站综合自动化是指利用先进的信息技术和自动化设备，对变电站的监控、控制、保护、测量等工作进行集成管理和自动化实现的一种技术手段。

通过综合自动化系统，可以实现对变电站设备状态的实时监测、故障的自动检测和定位、设备的自动控制和调节，提高变电站的运行效率、可靠性和安全性。

一、变电站综合自动化的背景和意义随着电力系统的发展和变电站的规模不断扩大，传统的人工操作和控制方式已经无法满足变电站的运行需求。

变电站综合自动化技术的引入，可以提高变电站的运行效率，减少人为因素的干扰，降低操作风险，提高电网的可靠性和安全性。

同时，综合自动化系统还可以实现对变电站设备的智能监测和预测，提前发现设备故障，采取相应的措施，避免事故的发生，保障电力系统的稳定运行。

二、变电站综合自动化的技术要求和功能1. 监控与管理功能：变电站综合自动化系统应具备对变电站各个设备的实时监测和状态管理功能，包括变压器、断路器、隔离开关、电容器等设备的运行状态、温度、湿度、压力等参数的监测和管理，以及设备的故障诊断和报警功能。

2. 控制与调节功能：综合自动化系统应具备对变电站设备的自动控制和调节功能，包括对断路器、隔离开关等设备的远程控制、自动开关和重合闸功能，以及对变压器、电容器等设备的自动调节功能，实现对电网的稳定运行。

3. 保护与安全功能：综合自动化系统应具备对变电站设备的故障检测和保护功能，包括对变压器、断路器等设备的过载、短路等故障进行自动检测和定位，及时采取保护措施，避免事故的发生，保障变电站和电力系统的安全运行。

4. 数据采集与分析功能：综合自动化系统应具备对变电站设备运行数据的采集和分析功能，包括对电流、电压、功率因数等参数的实时采集和记录，以及对数据进行分析和统计，为变电站的运行管理提供科学依据。

5. 通信与联网功能：综合自动化系统应具备与上级调度中心和其他变电站的通信和联网功能，实现对变电站设备运行状态的远程监控和控制，以及与其他变电站之间的数据交换和共享，提高电力系统的整体运行效率和协调性。

对建设单位：施工建设可以及早 开展，可大幅缩短工程建设周期，同 时设备基础、支架等的标准化有助于 提高施工质量。
23
二、通用设备
（一）为什么研究 通用设备？
对设备制造商：减少不同类型、 不同参数、不同性能要求的设备重复 研发，可集中精力投入到通用设备对 应的产品优化和提高质量上来，针对 性更强。
对运行单位：可以减少备品备件 数量，减少仓储管理；紧急情况时， 可以进行不同变电站、不同厂家间的 设备调换；对运行人员的要求更简单。
表半户内站；B代表HGIS方案；C代表瓷柱式断路器站；D代表罐 式断路器方案；E代表户内开关柜方案，E1代表预制舱变电站， E2代表全户内站，E3代表半户内站。
第三字段“方案序列号”：用1、2、3…..表示。
11
一、变电站通用设计
（二）成果体系
2．通用设计方案
（3）方案适用范围 户外GIS和HGIS变电站方案（A、A1、B），适
27
二、通用设备
（二）怎么实现预 期目标？
2、规范接口
工作原则： 在适应大多数厂家设备的前提下，
尽量统一；兼顾需求标准化和厂家差 异化，对于不能完全一致的情况，可 先统一关键接口。
28
（二）怎么实现预 期目标？
二、通用设备
2、规范接口
例如：主变压器，由于技术流派不同，不同 厂家变压器各侧套管位置（三个维度）、外形尺 寸有所不同，怎么满足设计、施工要求？可以明 确相对位置或定位范围（如110kV变电站低压侧套 管），可以明确外轮廓的最大限值。
19
一、变电站通用设计
（三）应用要求
3．建设 管理单位
要了解自己在通用设计应用中的 角色！
了解省公司常用通用设计方案； 掌握并执行公司通用设计应用要 求； 监督设计单位落实应用要求； 评价应用情况。

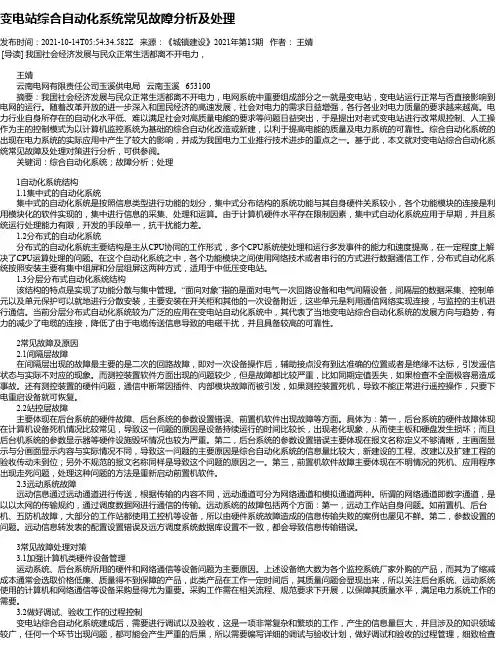

变电站综合自动化系统常见故障分析及处理发布时间：2021-10-14T05:54:34.582Z 来源：《城镇建设》2021年第15期作者：王婧[导读] 我国社会经济发展与民众正常生活都离不开电力，王婧云南电网有限责任公司玉溪供电局云南玉溪 653100摘要：我国社会经济发展与民众正常生活都离不开电力，电网系统中重要组成部分之一就是变电站，变电站运行正常与否直接影响到电网的运行。

随着改革开放的进一步深入和国民经济的高速发展，社会对电力的需求日益增强，各行各业对电力质量的要求越来越高。

电力行业自身所存在的自动化水平低、难以满足社会对高质量电能的要求等问题日益突出，于是提出对老式变电站进行改常规控制、人工操作为主的控制模式为以计算机监控系统为基础的综合自动化改造或新建，以利于提高电能的质量及电力系统的可靠性。

综合自动化系统的出现在电力系统的实际应用中产生了较大的影响，并成为我国电力工业推行技术进步的重点之一。

基于此，本文就对变电站综合自动化系统常见故障及处理对策进行分析，可供参阅。

关键词：综合自动化系统；故障分析；处理1自动化系统结构1.1集中式的自动化系统集中式的自动化系统是按照信息类型进行功能的划分，集中式分布结构的系统功能与其自身硬件关系较小，各个功能模块的连接是利用模块化的软件实现的，集中进行信息的采集、处理和运算。

由于计算机硬件水平存在限制因素，集中式自动化系统应用于早期，并且系统运行处理能力有限，开发的手段单一，抗干扰能力差。

1.2分布式的自动化系统分布式的自动化系统主要结构是主从CPU协同的工作形式，多个CPU系统使处理和运行多发事件的能力和速度提高，在一定程度上解决了CPU运算处理的问题。

在这个自动化系统之中，各个功能模块之间使用网络技术或者串行的方式进行数据通信工作，分布式自动化系统按照安装主要有集中组屏和分层组屏这两种方式，适用于中低压变电站。

1.3分层分布式自动化系统结构该结构的特点是实现了功能分散与集中管理。

健 悫梭

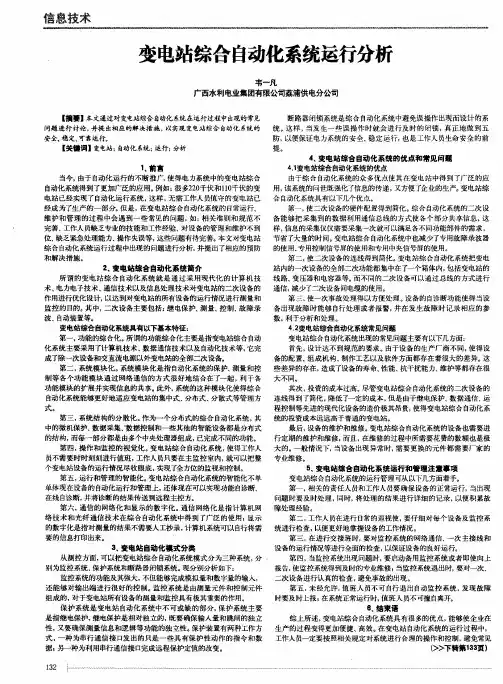

变电站综合自动化系统运行分析
韦・凡 广西水利电业集团有限公司荔浦供 电分公司
【 摘 要】 本文通过对变电站综合 自 动化系统在运行过程中出现的常见
问题 进行讨论 ， 并提 出相应 的解决措施 ， 以实现 变电站综合 自动化 系统的 安 全、 稳 定、 可 靠运 行 。
断 路器 闭锁 系统是 综合 自动化系统 中避 免误操作 出现而设 计的 系 统。 这样， 当发生一 些误 操 作时 就会 进行及 时 的闭锁 ， 真正 地做 到 五
经 成为了生产 的一 部分。 但是， 在变 电站综 合自动化 系统 的日常运行、 第一， 使二次 设备的硬件 配置得到简化。 综合 自动化系统的二次 设 维 护和 管 理的 过程 中会遇 到一 Байду номын сангаас常 见的 问题 ， 如： 相 关准 则和 规范 不 备能 够把 采集 到的数 据利 用通信总线 的方式 使各个 部分 共享信息 ， 这 完善、 工作人员缺乏专业 的技能 和工作经验 、 对设 备的管 理和维护 不到 样 ， 信息 的采 集仅仅需 要采集一次就可以满足各不同功能部件 的需求 ， 位、 缺乏紧急处理能 力、 操作失误等， 这些 问题 有待 完善。 本 文对变电站 节省 了 大 量的时 间。 变电站综 合 自 动化 系统 中也 减少了专用故障录 波器 综合自 动化 系统 运行过 程中出现的问题进行分析 ， 并 提出了相应 的预防 的使用 、 专用控制信号屏的使 用和专用中央信号屏的使用 。 和 解决措 施。 第二 ， 使二次设 备的连线得 到简化。 变电站 综合 自动化系统把 变电 站 内的一 次设备的全 部二次功能都 集中在 了一个箱体内， 包括变电站 的 ２ ． 变 电站 综 合 自动 化 系统 简介

浅析智能变电站设计配置一体化技术智能变电站的建造中，有待解决的问题有设计与配置的一致性、效率、设计的虚回路标准化、设计与维护对二次回路的信息共享、安全方面。

这就需要进行二次设计，其中需要一些数据和操作，还需要设计人员有相关方面的知识，这点非常重要。

交直流电源的系统是智能变电站重要的一部分，它可以使智能变电站进行安全顺利运行，是智能变电站发展的基础。

现在电力技术已经在飞速发展，智能变电站的地位也在上升，有很大的提升区间。

在智能变电站设计中故障录波装置与网络分析的装置是比较独立的设备，在设计中尽量不能出现问题，会影响整体的设计工作。

变电站的顺序控制是一种能机器自动完成工作的一种系统控制，减少了工作人员的工作量，但是要加大监视，不能出现故障。

当今，我国的智能变电站设计的发展已经走向了综合化，不再单一的发展，变成了全面发展，使其更智能化。

其中运用了很多物理原理和计算公式等，经过长时间的研究、计算，取得了完美的成果，还采取了实地研究的方法，经过一定的测试，来分析出智能变电站的最佳方案。

在智能变电站的创建过程中发现二次设计不足的地方，如：工具不齐全，工作人员的专业知识和技术方面都不具备齐全，影响了工作的进程，二次厂家的命名不符合规定，使其不标准化，违反了规定的制度。

还有设计与配置不相符的问题。

变电站的控制功能也称为顺序功能，这一个功能全程序自动化，人为的操作很少，监督方面的工作需要去加大力度去做，只需人工按键操作而已，对于维护工作也很重要，因为多家设备提供的方式是不同的，导致维修起来很困难。

监督方式采用智能监督、后台监督，也使工作有秩序的进行。

对于智能站一体化电源问题也要进行研究，如在安全运行中的电压设置等。

对于智能变电站的方案设计，要体现出一体化的特色，变电站的组织是非常繁琐的，最后要整理成有条理的方案，实施起来也要方便简明。

对智能变电站的相关法律规定也要明确、熟悉，合法的去进行方案的分析、研究、实施。

智能变电站的工作也和以前的方式不一样的，工作人员和设备的工作运行中是不能同时的，要实行分离的制度，保证环境的要求。

配电线路自动化系统配置及运行方式陈球武（国网湖南省电力有限公司娄底供电分公司）摘　要：配电线路自动化系统是指将先进的信息技术、通信技术和控制技术应用于配电系统中，对变电站、配电网设备进行全面监测和遥控，实现系统的自动化控制和智能化管理。

配电线路自动化系统的配置需要进行综合考虑和设计。

在实际应用中，还需注意对系统进行定期维护和升级，以保证其长期稳定运行，同时结合实际情况持续优化系统的性能和效益。

基于此，本文对配电线路自动化系统的配置和运行方式进行研究和分析，从而为该系统的发展提供一定基础。

关键词：配电线路；系统配置；运行方式0　引言现代工业生产离不开电力系统的稳定供应，而配电线路作为电力系统中负责将高压电源进行分配和调节的重要环节，其安全性、效率以及可靠性对于整个工业生产过程至关重要。

然而，在传统的手动管理模式下，配电线路存在着很多缺陷，如潜在的安全隐患、操作不灵活、负荷失衡等问题。

因此，采用自动化系统对配电线路进行配置，成为当前工业生产中的一个必然趋势。

配电线路自动化系统配置可以大大提高电力系统运行的安全性和效率，减少人为误操作，同时也能更好地管理负载平衡和故障监测，从而避免因电力故障而导致的生产停滞和损失。

因此在当前阶段深入研究配电线路自动化系统配置及运行方式具有重要的意义。

1　配电线路自动化系统概述配电线路自动化系统主要是一种利用先进的控制和监测技术，使得电力系统运行更加高效、安全和可靠的技术，其构成如图1所示，该系统通过对电力设备进行实时监测以及对电网负荷的动态调度，实现了电能在电力系统中的流动和分配的最佳化。

该系统通常包括多个子系统，如数据采集与传输子系统、监测与诊断子系统、保护与控制子系统等。

其中，数据采集与传输子系统用于对各个配电变压器、开关、保护设备等电力设备的状态进行实时监测，并将数据传输至监测与诊断子系统；监测与诊断子系统则会根据所接收到的电力设备状态数据，进行故障诊断、数据分析和预测，最终向保护与控制子系统提供决策支持；而保护与控制子系统则根据监测与诊断子系统提供的决策结果，对电力设备进行合理的保护和控制，从而保证电力系统的正常运行［1］。

变电站自动化系统变电站自动化系统是指通过自动化技术和设备，实现对变电站运行状态、监控、控制和保护等方面的自动化管理。

该系统可以对变电站的电力设备进行实时监测和控制，提高变电站的安全性、可靠性和效率。

一、系统架构变电站自动化系统由以下几个部分组成：1. 远动终端单元（RTU）：负责采集变电站各个设备的运行状态和参数，并将数据传输给上位机。

2. 上位机：负责接收并处理RTU传输过来的数据，进行数据存储、分析和处理，并向操作员提供相关的操作界面。

3. 人机界面（HMI）：操作员通过该界面与自动化系统进行交互，包括监控设备状态、控制设备操作、显示报警信息等功能。

4. 通信网络：用于RTU和上位机之间的数据传输，常见的通信方式包括以太网、无线通信等。

5. 控制设备：根据上位机的指令，对变电站的设备进行控制操作，如开关、断路器、遥控装置等。

二、功能要求1. 实时监测：自动化系统能够实时监测变电站各个设备的运行状态，包括电流、电压、温度等参数，并能够及时报警。

2. 远程控制：操作员通过人机界面，可以对变电站的设备进行远程控制，如开关操作、调整设备参数等。

3. 数据存储与分析：系统能够对采集到的数据进行存储和分析，形成历史数据和趋势分析报表，为运维人员提供参考依据。

4. 事件记录：系统能够记录变电站发生的各种事件，如设备故障、操作记录等，以便后续的故障诊断和分析。

5. 报警管理：系统能够根据设定的报警规则，对异常情况进行实时报警，并提供报警信息的显示和处理功能。

6. 安全保护：系统能够对变电站的设备进行安全保护，如过载保护、短路保护等，以确保变电站的安全运行。

三、性能指标1. 可靠性：系统应具备高可靠性，能够保证在各种异常情况下正常运行，如断电、通信中断等。

2. 响应时间：系统对于操作员的指令应具备快速响应的能力，保证操作的实时性。

3. 数据精度：系统对于采集到的数据应具备较高的精度，以确保数据的准确性和可靠性。

110kv智能变电站PT合并单元配置情况分析文章着重对晋城地区目前已投运的110kv智能变电站PT合并单元的配置情况、存在问题进行了分析讨论，并提出了相应的改进措施。

标签：智能变电站；PT；合并单元引言我国电力工业正面临着新的形势，能源发展格局、电力供需状况、电网发展方式正在发生着深刻的变化。

加快建设以特高压电网为骨干、各级电网协调发展，以信息化、自动化、互动化为特征的坚强智能电网，努力实现着我国电网从传统电网向高效、经济、清洁、互动的现代电网的升级和跨越，为经济社会又好又快发展提供强大支撑。

智能变电站是建设坚强智能电网的重要组成部分，基于IEC61850标准的智能变电站将变革传统的变电站运行、检修模式，同时电子式互感器、智能化保护测控、监控系统、智能状态检测系统等新设备、新技术的应用为电网带来新的机遇和挑战。

在智能变电站中，合并单元承担着对一次互感器传输过来的电气量进行合并和同步处理，并将处理后的数字信号按照特定格式转发给间隔级设备使用功能。

除此之外，PT合并单元还有实现母线电压并列功能。

在晋城地区所有110kv智能变电站设计中，110kv部分大多采用单母分段的接线方式，所有与110kv电压相关的保护、测控、计量等二次设备的电压采样均采自110kv母线合并单元，而110kv母线合并单元为单套配置，这样一来保护装置的双重化、或双套配置的作用就被大大削弱，假若110kv母线合并单元故障，则所有与110kv电压相关的保护、测控、计量等二次设备均无法正常工作，这就很有可能导致全站一次设备因此紧急停运。

现对晋城地区已投运的几个智能变电站PT合并单元的配置情况进行简单的介绍和相应的分析讨论。

1 单套PT合并单元的配置情况及存在问题在110kv米山智能变电站中，110kv母线采用的就是单母分段的接线方式，拥有两段110kv母线，每条母线都配有一套PT，但是两个PT公用了一套PT合并单元。

每段母线各自的PT二次电压通过电缆全部接到了这一个PT合并单元中，由该PT合并单元再将各段母线的二次电压值进行光电转换，由光缆通过其它相应间隔的合并单元级联到相应的保护测控装置。

变电站综合自动化系统的几点理解及认识综合自动化系统（SAS）是指在电力变电站中应用的一种集成化的自动化系统，它通过各种传感器、控制器、通信设备等组成的硬件设备和相关的软件系统，实现对变电站的监测、控制、保护和管理等功能。

综合自动化系统在电力系统中起着至关重要的作用，它能够提高变电站的运行效率、可靠性和安全性，对电力系统的稳定运行起着重要的支撑作用。

一、综合自动化系统的基本组成综合自动化系统主要由以下几个部分组成：1. 传感器和测量装置：包括电流互感器、电压互感器、温度传感器、压力传感器等，用于对变电站各个设备的电气参数、环境参数进行实时监测和测量。

2. 控制器和执行器：包括PLC（可编程逻辑控制器）、RTU（远动终端单元）、继电器等，用于根据监测到的数据进行控制和操作，实现对变电站各个设备的自动控制和调节。

3. 通信设备：包括以太网、无线通信、光纤通信等，用于实现综合自动化系统内部各个设备之间的数据传输和通信，以及与上级调度中心的远程通信。

4. 监控和管理软件：包括SCADA（监控与数据采集系统）、EMS（能源管理系统）等，用于实时监测和管理变电站的运行状态、设备参数、告警信息等，并提供相应的数据分析和决策支持功能。

二、综合自动化系统的功能和作用1. 监测和测量功能：综合自动化系统能够实时监测和测量变电站各个设备的电气参数、环境参数，包括电流、电压、功率因数、温度、湿度等，以及变电站的运行状态和设备的工作情况。

2. 控制和调节功能：综合自动化系统可以根据监测到的数据，对变电站各个设备进行自动控制和调节，包括开关的合闸和分闸、设备的启停、负荷的调节等，以实现变电站的自动化运行。

3. 保护和安全功能：综合自动化系统能够对变电站各个设备进行故障检测和保护，及时发现和处理设备的故障和异常情况，保证变电站的安全运行，避免事故的发生。

4. 数据采集和分析功能：综合自动化系统能够对变电站的运行数据进行采集和存储，并提供相应的数据分析和报表功能，帮助运维人员进行设备状态评估、故障诊断和运行优化。
