《建筑电气工程设计常用图形和文字符号》YJV22--4*16 代表聚乙烯绝缘聚氯乙烯护套的电缆，22代表铠装（即在四条线的外面有一层铁皮包裹），一共4芯，截面积为16平方毫米。
YJV-3X4-SC25-HDPE50；YJV：交联聚乙烯电缆，3*4：三根四平方的。
SC25：电缆穿25的焊接钢管敷设，HDPE50是指50的波纹管敷设BV-5×16 SC32：导线型号为铜芯塑料绝缘线，5根16mm2，穿焊接钢管敷设。
BV-2×2.5：导线型号为铜芯塑料绝缘线，2根2.5mm2。
VV-5x2.5-SC32/WC/FC 指5*2.5平方的（规格）电缆穿32的焊接钢管沿墙或地面暗敷设。
FPC(15)-WC：穿阻燃半硬聚氯乙烯管敷设。
WP1-BV(3×50＋1×35)CT CE 表示：1号动力线路，导线型号为铜芯塑料绝缘，3根50mm2、1根35mm2，沿顶板面用电缆桥架敷设。
WL2-BV(3×2.5)SC15WC 表示：2号照明线路、3根2.5mm 2铜芯塑料绝缘导线穿钢管沿墙暗敷。
Z R-BV阻燃型铜芯聚氯乙烯绝缘电线。
NH-B-YJV铜芯交联聚乙烯绝缘聚氯乙烯护套B类成束阻燃型耐火电力电缆。
T M Y-3（80*8）+1（60*6）：80*8表示A B C三相为80*8的铜排60*6为零排。
TMY是硬铜母（铜排母线）的意思。
RVS：铜芯pvc护套双绞线，通常用于公共广播系统背景音乐系统布线，消防系统布线。
RVV：铜芯pvc内护p v外护平行护套线，通常用于弱电电源供电等。
BV，B V电线，全称是铜芯聚氯乙烯绝缘电线。
因为分类和用途是用来分布电流用的，属于布电线类，用字母B表示；绝缘材料为聚氯乙烯，用字母V表示，因而得。
开关器件符号说明：TIMS-125/80/43002 其中4表示四级；300：热磁脱扣器；2：电机保护用。
DZ47-60/3P-25：小型断路器，型号DZ47-60，三相25A。

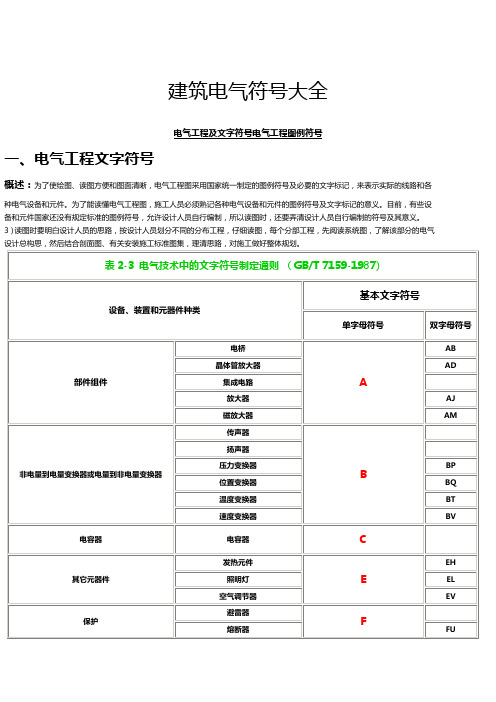

建筑电气符号大全
电气工程及文字符号电气工程图例符号
一、电气工程文字符号
概述：为了使绘图、读图方便和图面清晰，电气工程图采用国家统一制定的图例符号及必要的文字标记，来表示实际的线路和各
种电气设备和元件。
为了能读懂电气工程图，施工人员必须熟记各种电气设备和元件的图例符号及文字标记的意义。
目前，有些设备和元件国家还没有规定标准的图例符号，允许设计人员自行编制，所以读图时，还要弄清设计人员自行编制的符号及其意义。
3）读图时要明白设计人员的思路，按设计人员划分不同的分布工程，仔细读图，每个分部工程，先阅读系统图，了解该部分的电气
二、电气工程图例符号
概述：电气工程图集中表现了电气工程设计的意图，是电气设备安装的重要施工依据。
电气工程图有以下特点：1）电气工程图
只表示电气线路的原理和接线，不表示电气设备和元件的准确形状和位置。
2）为了使绘图、读图方便和图面清晰，电气工程图采用国家统一制定的图例符号及必要的文字标记，来表示实际的线路和各种电气设备和元件。
为了能读懂电气工程图，施工人员必须熟记各种电气设备和元件的图例符号及文字标记的意义。
目前，有些设备和元件国家还没有规定标准的图例符号，允许设计人员自行编制，所以读图时，还要弄清设计人员自行编制的符号及其意义。
3）读图时要明白设计人员的思路，按设计人员划分不同的分布工程，仔细读图，每个分部工程，先阅读系统图，了解该部分的电气设计总构思，然后结合剖面图、有关安装施工标准图集，理。
依照标准GJBT-532 (图集号00DX001)：建筑电气工程设计经常使用图形和文字符号平面施工图中一样电缆线的标注标写格式：a b – c ( dxe + fxg) i —j h1 2 3其中：a---线缆编号b---线缆型号（可省）c---线缆根数d---电缆线芯数e---线芯截面积f---PE、N线芯数（可省）g---PE、N线芯截面积i---线缆敷设方式和穿管管径或桥架截面规格j---线缆敷设部位h---线缆敷设安装高度（M）上述字母代号无内容时可省略施工图的电缆标注方式必需在该套施工图中给予说明1、关于线缆编号a、b的规定：电缆编号一样格式为：a1a2a3a1—用两个字母表达电缆属性，如JK：监控信号线；TX：通信网络线；DY：强电电源线等。
a2—用数字表达电缆序号；a3—用字母或数字表达电缆敷设的楼层、区域或其他需要的信息2、表达线缆敷设方式的代号：SC---穿焊接钢管敷设MT---穿电线管敷设PC---穿硬塑料管敷设FPC---穿阻燃半硬聚氯乙烯管敷设CT---电缆桥架敷设MR---金属线槽敷设PR---塑料线槽敷设M---用钢索敷设KPC---穿聚氯乙烯塑料波纹电线管敷设CP---穿金属软管敷设DB---直接埋地敷设TC---电缆沟敷设CE---混凝土排管敷设穿管管径或桥架截面规格一样以紧跟在敷设方式代号后面的数字表达，单位mm3、表达电缆线路敷设部位的代号：AB---沿梁或跨梁敷设BC---暗敷设在梁内AC---沿柱或跨柱敷设CLC---暗敷设在柱内WS---沿墙面敷设WC---暗敷设在墙内CE---沿天棚或顶板面敷设CC---暗敷在屋面或顶板内SCE---吊顶内敷设F---地板或地面下敷设。
建筑电气工程设计常用图形和文字符号电力设备的标注方法(新)序号名称标注方式说明示例1 用电设备ａ－ｂa-设备编号或设备位号b-额定功率(KW或KVA) P01B37kw 热煤泵的位号为p01B,容量为37kw2 概略图电气箱(柜\屏)标注) －a+b/c a-设备种类代号b-设备安装位置的位置代号c-设备型号-AP1+1.B6/XL21-15动力配电箱种类代号-AP1,位置代号+1.B6即安装位置在一层B.6轴线,型号为AP13 平面图电气箱(柜、屏)标-a A设备种类代号-AP1动力配电箱—AP1，在不会引起混淆时可取消前缀“-”即表示为AP14 照明、安全、控制变压器标注a b/c d a-设备种类代号b/c- 一次电压/二次电压d-额定容量TL1 220/36V500VA照明变压器TL1，变比220/36V，容量500VA5 照明灯具标注a- b c*d*L fea-灯数b-型号或编号（无则省略）c-每盏照明灯具的灯泡数d-灯泡安装容量e-灯泡安装高度（m）“-”表示吸顶安装f-安装方式L-光源种类5-BYS80 2*40*FL CS3．55盏BYS-80型灯具，灯管为二根40W荧光灯管，灯具链吊安装，安装高度距地3.5米6 线路的标注a b-c(d*e+f*g)i-jh a-线缆编号b-型号（不需要可省略）c-线缆根数d-电缆线芯数e-线芯截面（mm2）f-PE、N线芯数g-线芯截面（mm2）i-线缆敷设方式j-线缆敷设部位h-线缆敷设安装高度上述字母无内容则省略该部分WP201YJV-0.6/1kv-2(3*150+2*70)SC80-WS3.5电缆号为WP201电缆型号、规格为YJV-0.6/1KV(3*150+2*70)2根电缆并联连接敷设方式为穿DN80焊接钢管沿墙明敷线缆敷设安装高度距地3.5米7 电缆桥架标注A*bc a-电缆桥架宽度(㎜)b-电缆桥架高度(㎜)c-电缆桥架安装高度(m)8 电缆与其他设施交叉点标注a-b-c-de-fa-保护管根数b-保护管直径(㎜)c-保护管长度(m)d-地面标高(m)e-保护管埋设深度(m)f-交叉点坐标6-DN100-1.1m- -0.3m-1.1m-A=168.288;B=299.999电缆与设施交叉,交叉点坐标为A=168.288;B=299.999,埋设6根长1.1mDN100焊接钢管,钢管埋设深度为1.1m(地面标高为-0.3m)9 电话线路的标注a-b(c*2*d)e-f a-编号b-型号(不需要时可省略)c-导线对数d-线缆截面e-敷设方式和管径f-敷设部位W1-HPVV(25*2*0.5)M-WSW1为电话电缆号电话电缆的型号、规格为HPVV(25*2*0.5)电话电缆敷设方式为用钢索敷设,电话电缆沿墙面敷设10 电话分线盒、交接箱的标注a*b dc a-编号b-型号(不需要标注可省略)c-线序d-用户数#3*NF-3-10 61~12#3电话分线盒的型号规格为NF-3-10,用户数为6户,接线线序为1~1211 断路器整定值的标注a cb a-脱扣器额定电流b-脱扣器整定电流c-短延时整定时间(瞬断不标注) 500A0.2S500A*3断路器脱扣器额定电流为500A,动作整定值为500A*3,短延时整定值为0.2S12 相序标注L1L2L3UVW 交流系统电源第一相交流系统电源第二相交流系统电源第三相交流系统设备端第一相交流系统设备端第二相交流系统设备端第三相标注线路用文字符号(新)序号中文名称英文名称常用文字符号单字母双字母三字母1 控制线路Control line W WC2 直流线路Direct-current line W WD3 应急照明线路Emergency lighting line W WE WEL4 电话线路Telephone line W WF5 照明线路Illuminating(lighting)line W WL6 电力线路Power line W WP7 声道(广播)线路Sower line W WS8 电视线路TV.line W WV9 插座线路Socket line W WX线路敷设方式和敷设部位文字符号(新)序号名称文字符号英文名称线路敷设方式1 穿焊接钢管敷设SC Pun in welded steel conduit2 穿电线管敷设MT Run in electrical metallic tubing3 穿硬塑料管敷设PC Run in rigid PCV conduit4 电缆桥架敷设CT Installed in cable tray5 金属线槽敷设MR Installed in metallic raceway6 塑料线槽敷设PR Installed in PVC raceway7 用钢索敷设M Supported by messenger wire8 穿聚氯乙烯塑料波纹电线管敷设KPC Run in corrugated PVC conduit9 穿金属软管敷设CP Run in flexible metal conduit10 直接埋设DB Ddirect burying11 电缆沟敷设TC Installed in cable trough12 混凝土排管敷设CE Installed in concrete encasement导线敷设部位13 沿或跨梁(屋架)敷设AB Along or across beam14 暗敷在梁内BC Concealed in beam15 沿或跨柱敷设AC Along or across column16 暗敷设在柱内CLC Concealed in column17 沿墙面敷设WS On wall surface18 暗敷设在墙内WC Concealed in wall19 沿顶棚或顶板面敷设CE Along ceiling or slab surface20 暗敷设在屋面或顶板CC Concealed in ceiling or slab21 吊顶内敷设SCE Recessed in ceiling22 地板或地面下敷设F In floor or ground灯具安装方式文字符号(新)序号名称文字符号英文名称1 线吊式自在器线吊式SW Wire suspension type2 链吊式CS Catenary suspension type3 管吊式DS Conduit suspend type4 壁装式W** Wall mounted type5 吸顶式C* Ceiling mounted type6 嵌入式R Flush type7 顶棚内安装CR Recessed in ceiling8 墙壁内安装WR Recessed in wall9 支架上安装S Mounted on support10 柱上安装CL Mounted on column11 座装HM Holder mounting**当图形能区别时也可不注.*也可在标注安装高度处打一横线,而不必注明符号.导线或电缆敷设方式的标注符号(二)序号中文名称旧代号新代号英文1 暗敷A C Concealed2 明敷M E Exposcd3 铝皮线卡QD AL Alnminum Clip4 电缆桥架CT* Cablc tray5 金属软管 F Flexible metallie conduit6 厚壁钢管(水煤气管) GG RC Gas tube (pipe)7 穿焊接钢管敷设G SC* Stccl Conduit8 穿电线管敷设DG T* Eletrical metallic Tubing9 穿硬聚氯乙烯管敷设VG PC Poly Chre10 穿阻燃半硬聚氯乙烯管敷设ZVG FPC Fric Poly Chre11 瓷瓶或瓷柱敷设CP K Porcelain insulator(knob)12 塑料线槽敷设XC PR Plastic Raccway13 钢线槽敷设GC SR Stcll Raccway14 金属线槽敷设MR Metrallic racewqy15 电缆桥架敷设CT Cablc Tray16 瓷夹板敷设CJ PL17 塑料夹敷设VJ PCL18 穿蛇皮管敷设SPG CP19 塑料阻燃管PVC注:*表示是重点,在建筑工程中经常用.导线敷设部位的标注(二)序号名称旧代号新代号英文1 沿钢索敷设S SR Supported by messenger wire2 沿屋架或跨屋架敷设LM BE Rack Exposed3 沿柱或跨柱敷设ZM CLE Column Exposed4 沿墙面敷设QM WE* Wall Exposed5 沿天棚面或顶板面敷设PM CE Ceiling Exposed6 在能进入的吊顶内敷设PNM ACE Ssuspended ceiling Exposed7 暗敷设在梁内LA BC* Beam Concealed8 暗敷设在柱内ZA CLC Column Concealed9 暗敷设在墙内QA WC* Wall Concealed10 暗敷设在地面或地板内DA FC* Floor Concealed11 暗敷设在屋面或顶板内PA CC Ceiling Cconcealed12 暗敷设在不能进入的吊顶内PNA ACC* Suspended ceiling Concealed 注:*表示是重点,在建筑工程中经常用.灯具安装方式的标注文字符号(二)序号名称旧代号新代号英文1 线吊式X CP* Wire(cord) pendant2 自在器线吊式X CP Wire(cord) pendant3 固定线吊式X1 CP14 防水线吊式X2 CP25 吊线器式X3 CP36 链吊式L Ch* Chain pendand7 管吊式G P Pipe (conduit) erected8 壁装式B W* Wall mounted9 吸顶式或直附式D S* Ceiling mounted (Absorbed)10 嵌入式(嵌入不可进人的顶栅) R R* Recessed in11 顶栅内安装(嵌入可进人的顶栅) DR CR* Coil recessed12 墙壁内安装BR WR Wall Recessed13 台上安装T T Table14 支架上安装J SP15 柱上安装Z CL Column16 座装ZH HM电气线路与管道间最小距离(㎜)管道名称配线方式穿管配线绝缘导线的配线裸导线配线蒸气管平行管道上1000 1000 1500管道下500 500 1500交叉300 300 1500暖气、热水管平行管道上300 300 1500管道下200 200 1500交叉100 100 1500通风、给排水及压缩空气管平行100 200 1500交叉50 100 1500钢管的理论重量计算(钢的想对密度为7.85)的公式为:P=0.02466S(D-S)式中P=钢管的理论重量,kg/mD=钢管公称外径,㎜S=钢管的公称壁厚,㎜明配管管卡间最大距离敷设方式导管种类导管直径(㎜)15~20 25~32 32~40 50~60 65以上管卡间最大距离支架或沿墙明敷壁厚>2㎜刚性导管1.5 2.0 2.5 2.5 3.5壁厚≤2㎜刚性导管1.0 1.5 2.0刚性绝缘导管1.0 1.5 1.5 2.0 2.0 ----复制自天工网。
中国建筑标准设计研究所出版的00DX001 《建筑电气工程设计常用图形和文字符号》规定：线路敷设方式标注：穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FJDG--紧定式电线管，KBG--扣压式电线管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC1|评论。
→00DX001 建筑电气工程设计常用图形和文字符号→00G514 吊车轨道联结及车挡→00G514（六）吊车轨道连接及车挡→01D203-2 6~10kV配电所二次接线（直流操作部分）→01D303-3 常用水泵控制电路图→01G123 贮水罐选用及安装→01R405 压力表安装图集→01R409 管道穿墙、屋面防水套管→01S201 室外消火栓安装→01S302 雨水斗→01SJ914 住宅卫生间→01SS105 常用小型仪表及特种阀门选用安装→01架空输电线路图集---部件制造图→01架空输电线路图集---低压杆型及设备安装图→0205R103 热交换站工程设计施工图集→0298S102 98S102 卧式水泵隔振及其安装→02D501-2 等电位联结安装→02J915 公共建筑卫生间→02R110 燃气（油）锅炉房工程设计施工图集→02R111 小型立、卧式油罐图集→02R112 拱顶油罐图集→02S101 矩形给水箱→02S106 中小型冷却塔选用及安装→02S403 钢制管件→02S404 防水套管→02S515 排水检查井→02S515 排水检查井图集→02S701 砖砌化粪池→02SS104 二次供水消毒设备选用与安装→02SS405-1 硬聚氯乙烯（PVC-U）给水管安装→02SS405-1～4 给水塑料管安装→02SS405-2 无规共聚聚丙乙烯（PP-R）给水管安装→02SS405-3 铝塑复合给水管安装→02SS405-4 交联聚乙烯（PE-X）给水管安装→03D501-3 利用建筑物金属体做防雷接地装置→03D501-4 接地装置安装→03R102 蓄势式电锅炉房设计施工图集→03S401 管道和设备保温、防结露及电伴热→03S402 室内管道支架及吊架→03S402 室内管道支架及吊架图集(pdf格式)→03S407-1 建筑给水金属管道安装-铜管→03SG520-1 钢吊车梁→03SG520-2 钢吊车梁→03SS408 住宅厨、卫给排水管道安装→04D701-1 电气竖井设备安装→04D701-3 电缆桥架安装→04DX003 民用建筑工程电气施工图设计深度图样→04DX003 民用建筑工程电气施工图设计深度图样→04FD01 防空地下室电气设计示例→04FD02 防空地下室电气设备安装→04FK02 防空地下室通风设备安装图集→04FS01 防空地下室给排水设计图集→04FS02 防空地下室给排水设施安装→04G325 吊车轨道联结及车挡（适用于混凝土结构）→04S516 混凝土排水管道基础及接口→04S520 埋地塑料排水管道施工→04SG518-3 门式刚架轻型房屋钢结构（有吊车）→04X501—1火灾报警及消防控制→05D702-4 用户终端箱→05G525 吊车轨道联结及车挡（适用于钢结构）→05K232 分(集)水器分汽缸→05MR101 城市道路施工图设计深度图样→05RM0404 城市道路路缘石(XXXX年新标准)→05S108 倒流防止器安装→05SDX006 建筑电气常见问题分析及图示→05SDX006 民用建筑工程设计常见问题分析及图示（电气专业）》→10kV及以下供配电设计与安装图集（上册）→10KV及以下配电线路工程图集：设计·加工·安装.第二版→10KV及以下配电装置工程图集：设计·加工·安装→10kV开闭所配电站箱式变电站电缆分接箱典型方案图集→35～110KV送电线路工程图集：设计·加工·安装（上、下册）→35～110KV送电线路工程图集：设计·加工·安装.（上、下册）→35～110KV小型化无人值班变电站标准工程图集→86D170 380（220V）架空线路安装→86D171 6-10KV瓷横担架空线路安装→86D173 6-10千伏山区架空线路安装→86D265 杆上变压器台→86D266 落地式变压器台→86D468 钢管明配线安装→86SD566 利用建筑物金属体作防雷和接地装置安装→87J432 作业台钢梯及栏杆→87S159 管道和设备保温→87SR416-1 室外热力管道安装-地沟敷设→87SR416-2 室外热力管道地沟→88D263 变配电所常用设备构件安装（10KV及以下）→88D264 变压器室布置（200~1600KV A）→88D369 电气设备在轻钢龙骨隔墙及吊顶上的安装→89D174 35KV瓷横担架空线路→89D364 吊车移动电缆安装→89D462 钢索配线安装→90D367 常用低压配电设备安装→90D370 交流380伏鼠笼型电动机控制原理图→90D763 水箱及水池水位自动控制安装→90S319 水池附件→90S319水池附件→90S346 冷却塔→90T911（二）R型离心热水泵基础及安装→90T911（一）IS型离心水泵基础及安装→91D363 吊车裸滑触线安装→91D701-2 封闭式母线安装→92DQ13 防雷与接地装置图集→92S220 排水设备附件→92S220 排水设备附件构造及安装→92S220排水设备附件→92S303 医院卫生设备安装→93D165 户内电力电缆终端头→93D166 户外电力电缆终端头→93SD168 电力电缆终端头及接头→93T921-1 汽-水换热器→94D164 35KV及以下电缆敷设→94D801 爆炸和火灾危险环境电气线路和电气设备安装→94K101-1 轴流式通风机安装图→94K101-2 玻璃钢屋顶风机基础及安装→94K302 卫生间通风器安装图集→94R404 动力管道焊制管件设计选用图→94T903 集气罐制作及安装→94X104 地下通讯电缆敷设→95(03)G325 吊车轨道联结→95（03）G325 吊车轨道联结03局部修改→95G325 吊车轨道联结→95R402 室内热力管道支吊架→95R418 热力设备及管道保温（憎水膨胀珍珠岩制品）→95R419 低温设备及管道保冷（憎水膨胀珍珠岩制品）→95S223 排出口→95S235 雨水口→95S517排水管道出水口→95S518-1 雨水口（一）铸铁井圈→95S518-2 雨水口（二）混凝土井圈→95SS103 立式水泵隔振及其安装→96K150-1 筒形风帽及附件→96K150-2 圆伞形风帽→96K150-3 圆锥形风帽→96R311 燃油拱顶储罐选用图→96S341 建筑排水用PVC管安装→96S341 建筑排水用硬聚氯乙烯（PVC-U）管道安装→96SD181 线槽配线安装→96SD469 常用灯具安装→96SX501 火灾报警及消防控制→97D267 附设式变压器室布置(35kV)→97D374 低压母线分段断路器二次接线→97R407 热力设备与管道疏水装置→97SD576 等电位联结安装→97X700 智能建筑弱电工程设计施工图集（上、下册）→98D467 硬塑料管配线安装→98G359(三) 悬挂运输设备轨道→98K101-3 离心通风机安装图（A式在钢支架上安装）→98R109 常压密闭水箱→98S176 气压给水→98S176 增压稳压设备国标图集→98S205 消防增压稳压设备选用及安装(隔膜式气压罐)→98T901 管道及设备保温→98T902 管道及设备保冷→98系列建筑标准设计图集---防雷与接地工程→98系列建筑标准设计图集---燃气工程→99(03)D501-1建筑物防雷设施安装→99D163 矿物绝缘电缆敷设→99D176 6-10kV以下铁横担架空绝缘线路安装→99D268 干式变压器安装→99D270 35变6（10）KV变配电所二次接线（交流操作部分）→99D303-2 常用风机控制电路图→99D501-1、99（03）D501-1建筑物防雷设施安装→99K103 防排烟设备安装图集→99S202 室内消火栓安装→99S203 消防水泵接合器安装→99S304 给排水卫生设备安装图集→99SD767 液位测量装置安装→CR312.1 粗燃油过滤器→CR312.2 中燃油过滤器→CR312.3 细燃油过滤器→CR315 中间油箱→CR316.1 油罐保温→CR316.2 油管保温→D301-1~2 室内管线安装XXXX年合订本→D565(二）独立避雷针→D565(一) 独立避雷针→D701-1~3 封闭式母线及桥架安装（XXXX年合订本）→DQ1 金属管敷设→FK01-02 防空地下室通风设计XXXX年合订本→JB 4737-95-T 椭圆形封头→JB4710-92(钢制塔式容器)→JB-T 6296.1-92汽轮机管道附件弯头、三通、缩节→JB-T 6296.2-92汽轮机管道附件多焊衬环→JB-T 6296.3-92汽轮机管道附件氩弧焊多焊衬环→JB-T 6296.4-92汽轮机管道附件压力表针阀→JB-T 6296.6-92汽轮机管道附件螺塞→JS1-1 给水工程标准图集→K110-1～3 通风机附件安装200年合订本→K120-1～2(XXXX合订本) 风管蝶阀→N105 水泵进出口软性接头→PS1-1 排水工程标准图集→R108(二）圆形开式水箱→R108(一)方形开式水箱→R901 弹簧压力表安装图→R902 工业用玻璃水银温度计安装图→S01 给水图集→S1 给排水标准图集合订本(下)→S143 套筒阀门井→S143 元形立式阀门进及阀门套筒→S143 元形立式阀门井及阀门套筒→S144 阀门井→S144 矩形卧式阀门井→S145 水表井→S147 井盖铁爬梯及阀门开关把→S151(一) 水箱→S160 栓室水栓→S2 给排水标准图集合订本（上）→S2 给排水标准图集合订本（下）→S203 消防水泵接合器安装XXXX年局部修改版→S231 圆形雨水井→S3 给排水标准图集合订本（上）→S305 小型潜水排污泵选用与安装→S312 防水套管→S515 排水检查井XXXX年局部修改版→S517 排水管道出水口XXXX年局部修改版→S775(一) 40吨无阀滤池→S775_1_40吨无阀滤池→T905（二）圆形膨胀水箱→T905（一）方形膨胀水箱→T906（二）圆形凝结水箱→T906（一）方形凝结水箱→TJ16 单轨吊车梁通用图集→常用低压电器设备与成套装置外形安装尺寸及接线方案标准工程图集→城市居住区建筑电话通信设计安装图集→工艺管道安装设计施工图册(第三分册管道支吊架)→关于给排水国家标准设计图集号调整的情况→管架标准图→化工设备图册贮罐、计量罐→计算机防雷图集→建筑安装工程施工图集（第二版）01 消防、电梯、保温、水泵、风机工程→建筑安装工程施工图集（第二版）03 电气工程→建筑安装工程施工图集（第二版）04 给水排水卫生煤气工程→建筑安装工程施工图集（第二版）06 弱电工程→建筑安装工程施工图集（第一版）03 电气工程→建筑电气安装工程图集——设计·施工·材料第一集（第二版）→建筑电气设计实例图册（1）→建筑电气设计图集→建筑工程各类水泵电气控制图集→建筑工程设计施工安装图解全集→凯泉水泵系列安装图大样（16个）→冷却塔的组成和分类→辽SJ802-2 XXXX厨房卫生间垂直排烟系统→林德标准的管道支吊架图集→排水工程标准图集→排水工程标准图集S1（上）→配电线路典型装置图集→实用电气控制线路图册→室内消火栓安装修编简介→通信管道人孔和管块组群图集→卫生工程标准图集→增强聚丙烯（FRPP）管室外排水管道设计通用图→智能建筑设计与施工系列图集2 消防系统→智能建筑设计与施工系列图集3 通信网络系统→住宅电气安装图集全套→_微机开关电源显示器电路图集（二）→→《防雷与接地装置》92DQ13图集→《强制性条文应用示例》一电气专业→→01D203-2 6~10kV配电所二次接线（直流操作部分）→01D303-3 常用水泵控制电路图→01R405 压力表安装图集→01s201室外消火栓→01s302雨水斗→01SS105常用小型仪表及特种阀门选用安装→0205R103热交换站工程设计施工图集→02R110 燃气（油）锅炉房工程设计施工图集→02S515排水检查井→03D501-3利用建筑物金属体做防雷接地装置→03D501-4接地装置安装→03K404 低温热水地板辐射供暖系统施工安装→03S402室内管道支架及吊架→04D701-1 电气竖井设备安装→04D701-3 电缆桥架安装→04DX101-1→04FD01 防空地下室电气设计示例→04FD02 防空地下室电气设备安装→05d702-4用户终端箱→05K232 分(集)水器分汽缸→05SDX006（小）→10kV及以下变配电工程通用图集→10kV及以下供配电设计与安装图集（上、中、下册）→10kV及以下供配电设计与安装图集（上册）→10kV及以下供配电设计与安装图集（下册）→10kV及以下供配电设计与安装图集（中册）→10KV及以下配电线路工程图集：设计·加工·安装第二版→10KV及以下配电装置工程图集：设计·加工·安装→10kV开闭所配电站箱式变电站电缆分接箱典型方案图集→12层住宅楼电气→27.98S205 消防增压稳压设备选用及安装(隔膜式气压罐)→35～110kV变电工程通用图集：设计·加工安装·设备材料→35～110KV送电线路工程图集：设计·加工·安装（上、下册）→35～110KV小型化无人值班变电站标准工程图集：设计、加工安装、设备材料、概算→35KV线路部件加工图→90S319水池附件→90S346(1)冷却塔→90T911（二）R型离心热水泵基础及安装→90T911（一）IS型离心水泵基础及安装→91D701-2 封闭式母线安装→92S213(1)化粪池1→92S220排水设备附件→92s340或92S303→93T921-1汽-水换热器→94T903集气罐制作及安装→95S223排出口→95S235雨水口→96D301-1 线槽配线安装→96SX501 火灾报警及消防控制→98T901管道及设备保温→98T902管道及设备保冷→98系列建筑标准设计图集燃气工程→99(03)S203水泵结合器→99D303-2 常用风机控制电路图→99D501-1建筑物防雷设施安装→99J201-1平屋面建筑构造→99S304卫生设备安装→J925-XXXX 压形钢板、夹芯板屋面及墙体建筑构造（1）→T905（二）圆形膨胀水箱→T905（一）方形膨胀水箱→T906（二）圆形凝结水箱→T906（一）方形凝结水箱→安全设施标志标识标准化图册→玻璃钢屋顶风机基础及安装94K101-2→常用低压电器设备与成套装置外形安装尺寸及接线方案标准工程图集→初步设计深度图样05K602→挡土墙04J008→等电位联结安装(02D501-2)→低温热水地板辐射供暖系统安装→地暖图集→地下人防通风设备安装图集FK02→电气设计禁忌500例→电气设计禁忌手册→电气图→防排烟设备安装图99K103→风管蝶阀K120-1～2(XXXX合订本)→风管支吊架图集→钢筋混凝土梁图集→钢制管件02S403→高层钢结构建筑设计资料集→给水工程标准图集→管道工程施工及验收标准规范实务全书→国标图集04S901《民用建筑工程给水排水施工图设计深度图样》_高程表→国标图集04S901《民用建筑工程给水排水施工图设计深度图样》2_原理图→国标图集04S901《民用建筑工程给水排水施工图设计深度图样》设备和主要材料表→国标图集04S901《民用建筑工程给水排水施工图设计深度图样》图纸目录、说明及图例→华北地区98J1-工程做法→化粪池大样→家庭常用电子电器产品电路图集1→建筑安装工程施工图集（4）给水工程→建筑安装工程施工图集(电气工程)→建筑电气安装工程图集——设计·施工·材料第一集（第二版）→建筑电气工程设计常用图形和文字符号00DX001→建筑电气设计实例图册→建筑工程各类水泵电器控制图集→建筑工程设计施工安装图解全集→建筑工程设计施工系列图集工业管道工程（上、下册）→建筑设计施工安装图集全解→建筑围墙图集→建筑与装饰设计灯具图集→矩形钢筋混凝土清水池国标图集→矩形水箱图0102S101→空调机维修实用图集大全→矿物绝缘电缆敷设-99d163→离心通风机安装图（A式在钢支架上安装）98K101-3→牛脚→暖通空调常用标准图集→暖通空调常用图集→→CLass100无尘台设计图→→R OOFTOP风冷机组大样→→厂房地板辐射采暖图→→除尘器标准大样图→→阀门图块→→风机房平面布置大样图→→风机盘管、风口选用图→→风机盘管安装详图→→风口保温安装大样图纸→→高压蒸汽管道接点详图→→管道常用管件大样图→→管道管件图块→→管道横断面及支墩详图→→柜式空调机组配管图→→锅炉地基及辅机布置图→→过滤器风口安装祥图→→换热器总安装示意图→→空调机组各功能段样图→→空调设备侧视图大全→→→泵-聯軸式→→→泵-同軸式→→→風車-離心式吊掛→→→風車-離心式落地→→→風車-箱型吊掛→→→風車-箱型落地→→→風車-軸流吊掛→→→空調箱-吊掛式1→→→空調箱-吊掛式2→→→空調箱-立式1→→→空調箱-立式2→→→空調箱-臥式1→→→空調箱-臥式2→→→冷卻水塔-200~1K RT→→→冷卻水塔-3~605RT→→→冷卻水塔-70~175RT→→→冷卻水塔-低噪音方型→→→冷卻水塔-方型→→→主機-離心式→→→主機-螺旋式→→→主機-往復式→→空调箱标准大样图→→冷气机安装大样图→→暖通空调控制大样图二→→暖通空调控制大样图一→→皮带机标准大样图→→普通闸阀标准大样图→→室外空冷机组配管图→→水泵安装标准大样图→→水泵接管及浮动基础图→→水泵配管标准图→→水泵图块→→水泵轴测标准大样图→→水泥窑余热锅炉图→→酸雾净化塔局部大样图→→通风机标准大样图→→卫生洁具图块→→小天鹅中央空调产品库→→新风机组控制大样图→→仪器仪表图块→→制冷设计常用图例→→→常用制冷阀件图块→→→制冷设计常用图例→→综合楼空调施工图→排水工程标准图集→排水工程标准图集S1（上）→排水检查井图集02S515→青岛现场安全文明施工标准图籍→→01.木工棚、钢筋棚做法示意图→→02.和灰机、搅拌机防护棚示意图→→03.安全通道示意图（多层）→→04.安全通道示意图（高层）→→05.总、分配电箱防雨棚做法示意图Ⅰ→→06.总、分配电箱防雨棚做法示意图Ⅱ→→07.总分箱护栏及地面硬化图→→08.总分箱护栏及硬化地面尺寸图→→09.楼梯楼层阳台临边防护示意图→→10.屋面和楼层临边防护图→→11.基坑周边防护栏示意图→→12.洞口防护图→→13.电梯井口、内防护图→→14.脚手架搭设安全色踢脚板图→→15.脚手架内平网设置图→→16.脚手架外排阳角处做法示意图→→17.型钢悬挑处双斜支撑系统示意图→→18.落地式钢管接料平台→→19.悬挑式钢接料平台→→20.接料平台门正立面图→→21.接料平台门侧立面图→→22.接料平台门俯视图→→23.限重牌→→24.轮子锯钢丝网防护挡板图→人防通风FK01→弱电产品标准图集→→1.封面→→10.多层住宅访客对讲一层平面图→→11.多层住宅访客对讲标准层平面图→→12.高层大厦型访客对讲一层平面图→→13.高层大厦型访客对讲标准层平面图→→14.小区别墅报警及访客系统图→→15.小区别墅抄表及访客系统图→→16.小区别墅抄表、报警及访客系统图→→2.目录→→3.前言→→4.对讲图集→→5.带感应卡访客对讲系统图→→6.带感应卡可视访客对讲系统图→→7.别墅访客对讲一层平面图→→8.别墅访客对讲二层平面图→→9.别墅访客对讲三层平面图→→别墅访客对讲二层平面图→→别墅访客对讲三层平面图→→别墅访客对讲一层平面图→→带感应卡访客对讲系统图→→带感应卡可视访客对讲系统图→→对讲图集→→→1.前言→→→10.小区别墅联网系统图→→→11.三带一访客对讲系统图→→→12.多层住宅访客对讲一层平面图→→→13.多层住宅访客对讲标准层平面图→→→14.高层大厦型访客对讲一层平面图→→→15.高层大厦型访客对讲标准层平面图→→→16.别墅访客对讲一层平面图→→→17.别墅访客对讲二层平面图→→→18.别墅访客对讲三层平面图→→→2.目录→→→22.小区智能化一卡通系统方框图→→→23.电视监控系统示意图→→→24.医院护理呼叫系统图→→→25.医院护理呼叫系统图(单联网)→→→26.住宅小区四表远传系统图→→→3.直通式非可视访客对讲系统图→→→4.单元户户访客对讲系统图→→→5.高层大厦型访客对讲系统图→→→6.小区抄表和访客对讲联网系统图→→→7.小区多路报警和访客对讲联网系统图→→→8.小区抄表,多路报警和访客对讲联网系统图→→→9.门禁和访客对讲系统图→→对讲图集→→多层住宅访客对讲标准层平面图→→多层住宅访客对讲一层平面图→→封面→→高层大厦型访客对讲标准层平面图→→高层大厦型访客对讲一层平面图→→目录→→前言→→小区别墅报警及访客系统图→→小区别墅抄表、报警及访客系统图→→小区别墅抄表及访客系统图→施工图设计深度图样05K601→→1_图纸目录、说明及图例→→→07_住宅采暖设计及施工说明(下分双管式)→→→12_公共建筑采暖图纸目录、设计及施工说明、图例(下供下回双管系统) →→→17_空调通风图纸目录、使用标准图纸目录→→→18-19_空调通风设计及施工说明→→→43-44_图例→→→45_电制冷水冷式制冷机房图纸目录、设计及施工说明、图例→→→53_燃油蒸汽锅炉房设计施工说明、图纸目录、图例→→→60_水-水热交换站设计及施工说明→→→64_室内燃气管线设计及施工说明→→→66_液化气自然气化瓶组间设计及施工说明→→→68_室外热力管线图纸目录、设计及施工说明、图例（直埋敷设）→→2_系统、流程、原理图→→→20-21_空调水路系统流程图→→→22_空调通风风路系统流程图→→→27_防排烟系统流程图→→→34-35_空调自控原理图→→→39_户式中央空调水系统图（水管型式）→→→46_电制冷水冷式制冷机房管路系统流程图→→→54_燃油蒸汽锅炉房管路系统流程图→→→61_水-水热交换站管路系统流程图→→3_立管图→→→08_住宅采暖立管图(下分双管式)→→→13_公共建筑采暖立管图(下供下回双管系统)→→4_设备表→→→72-78_设备表→实用电气控制线路图册→室内管道支架及吊架03S402→室内热力管道支吊架→数字万用表电路图集→水表井及安装(S145)→水电站机电设计图集→水箱标准图→通风机附件安装K110-1～3→通用图例集→筒形风帽及附件96K150-1→卫生工程标准图集→屋面变形缝图集→现代UPS电源及电路图集→小型水电站机电设计图集→压力表安装图01R405→一户一表工程图集→硬塑料管配线安装98D467→园林景观设计详细图集→圆伞形风帽96K150-2→圆形钢筋砼清水池→圆锥形风帽96K150-3→智能建筑弱电工程设计施工图集97X700 （上、下册）→中南通用加固图集→轴流式通风机安装图94K101-1。
→00DX001 建筑电气工程设计常用图形和文字符号→00G514 吊车轨道联结及车挡→00G514（六）吊车轨道连接及车挡→01D203-2 6~10kV配电所二次接线（直流操作部分）→01D303-3 常用水泵控制电路图→01G123 贮水罐选用及安装→01R405 压力表安装图集→01R409 管道穿墙、屋面防水套管→01S201 室外消火栓安装→01S302 雨水斗→01SJ914 住宅卫生间→01SS105 常用小型仪表及特种阀门选用安装→01架空输电线路图集---部件制造图→01架空输电线路图集---低压杆型及设备安装图→0205R103 热交换站工程设计施工图集→0298S102 98S102 卧式水泵隔振及其安装→02D501-2 等电位联结安装→02J915 公共建筑卫生间→02R110 燃气（油）锅炉房工程设计施工图集→02R111 小型立、卧式油罐图集→02R112 拱顶油罐图集→02S101 矩形给水箱→02S106 中小型冷却塔选用及安装→02S403 钢制管件→02S404 防水套管→02S515 排水检查井→02S515 排水检查井图集→02S701 砖砌化粪池→02SS104 二次供水消毒设备选用与安装→02SS405-1 硬聚氯乙烯（PVC-U）给水管安装→02SS405-1～4 给水塑料管安装→02SS405-2 无规共聚聚丙乙烯（PP-R）给水管安装→02SS405-3 铝塑复合给水管安装→02SS405-4 交联聚乙烯（PE-X）给水管安装→03D501-3 利用建筑物金属体做防雷接地装置→03D501-4 接地装置安装→03R102 蓄势式电锅炉房设计施工图集→03S401 管道和设备保温、防结露及电伴热→03S402 室内管道支架及吊架→03S402 室内管道支架及吊架图集(pdf格式)→03S407-1 建筑给水金属管道安装-铜管→03SG520-1 钢吊车梁→03SG520-2 钢吊车梁→03SS408 住宅厨、卫给排水管道安装→04D701-1 电气竖井设备安装→04D701-3 电缆桥架安装→04DX003 民用建筑工程电气施工图设计深度图样→04DX003 民用建筑工程电气施工图设计深度图样→04FD01 防空地下室电气设计示例→04FD02 防空地下室电气设备安装→04FK02 防空地下室通风设备安装图集→04FS01 防空地下室给排水设计图集→04FS02 防空地下室给排水设施安装→04G325 吊车轨道联结及车挡（适用于混凝土结构）→04S516 混凝土排水管道基础及接口→04S520 埋地塑料排水管道施工→04SG518-3 门式刚架轻型房屋钢结构（有吊车）→04X501—1火灾报警及消防控制→05D702-4 用户终端箱→05G525 吊车轨道联结及车挡（适用于钢结构）→05K232 分(集)水器分汽缸→05MR101 城市道路施工图设计深度图样→05RM0404 城市道路路缘石(2005年新标准)→05S108 倒流防止器安装→05SDX006 建筑电气常见问题分析及图示→05SDX006 民用建筑工程设计常见问题分析及图示（电气专业）》→10kV及以下供配电设计与安装图集（上册）→10KV及以下配电线路工程图集：设计·加工·安装.第二版→10KV及以下配电装置工程图集：设计·加工·安装→10kV开闭所配电站箱式变电站电缆分接箱典型方案图集→35～110KV送电线路工程图集：设计·加工·安装（上、下册）→35～110KV送电线路工程图集：设计·加工·安装.（上、下册）→35～110KV小型化无人值班变电站标准工程图集→86D170 380（220V）架空线路安装→86D171 6-10KV瓷横担架空线路安装→86D173 6-10千伏山区架空线路安装→86D265 杆上变压器台→86D266 落地式变压器台→86D468 钢管明配线安装→86SD566 利用建筑物金属体作防雷和接地装置安装→87J432 作业台钢梯及栏杆→87S159 管道和设备保温→87SR416-1 室外热力管道安装-地沟敷设→87SR416-2 室外热力管道地沟→88D263 变配电所常用设备构件安装（10KV及以下）→88D264 变压器室布置（200~1600KV A）→88D369 电气设备在轻钢龙骨隔墙及吊顶上的安装→89D174 35KV瓷横担架空线路→89D364 吊车移动电缆安装→89D462 钢索配线安装→90D367 常用低压配电设备安装→90D370 交流380伏鼠笼型电动机控制原理图→90D763 水箱及水池水位自动控制安装→90S319 水池附件→90S319水池附件→90S346 冷却塔→90T911（二）R型离心热水泵基础及安装→90T911（一）IS型离心水泵基础及安装→91D363 吊车裸滑触线安装→91D701-2 封闭式母线安装→92DQ13 防雷与接地装置图集→92S220 排水设备附件→92S220 排水设备附件构造及安装→92S220排水设备附件→92S303 医院卫生设备安装→93D165 户内电力电缆终端头→93D166 户外电力电缆终端头→93SD168 电力电缆终端头及接头→93T921-1 汽-水换热器→94D164 35KV及以下电缆敷设→94D801 爆炸和火灾危险环境电气线路和电气设备安装→94K101-1 轴流式通风机安装图→94K101-2 玻璃钢屋顶风机基础及安装→94K302 卫生间通风器安装图集→94R404 动力管道焊制管件设计选用图→94T903 集气罐制作及安装→94X104 地下通讯电缆敷设→95(03)G325 吊车轨道联结→95（03）G325 吊车轨道联结03局部修改→95G325 吊车轨道联结→95R402 室内热力管道支吊架→95R418 热力设备及管道保温（憎水膨胀珍珠岩制品）→95R419 低温设备及管道保冷（憎水膨胀珍珠岩制品）→95S223 排出口→95S235 雨水口→95S517排水管道出水口→95S518-1 雨水口（一）铸铁井圈→95S518-2 雨水口（二）混凝土井圈→95SS103 立式水泵隔振及其安装→96K150-1 筒形风帽及附件→96K150-2 圆伞形风帽→96K150-3 圆锥形风帽→96R311 燃油拱顶储罐选用图→96S341 建筑排水用PVC管安装→96S341 建筑排水用硬聚氯乙烯（PVC-U）管道安装→96SD181 线槽配线安装→96SD469 常用灯具安装→96SX501 火灾报警及消防控制→97D267 附设式变压器室布置(35kV)→97D374 低压母线分段断路器二次接线→97R407 热力设备与管道疏水装置→97SD576 等电位联结安装→97X700 智能建筑弱电工程设计施工图集（上、下册）→98D467 硬塑料管配线安装→98G359(三) 悬挂运输设备轨道→98K101-3 离心通风机安装图（A式在钢支架上安装）→98R109 常压密闭水箱→98S176 气压给水→98S176 增压稳压设备国标图集→98S205 消防增压稳压设备选用及安装(隔膜式气压罐)→98T901 管道及设备保温→98T902 管道及设备保冷→98系列建筑标准设计图集---防雷与接地工程→98系列建筑标准设计图集---燃气工程→99(03)D501-1建筑物防雷设施安装→99D163 矿物绝缘电缆敷设→99D176 6-10kV以下铁横担架空绝缘线路安装→99D268 干式变压器安装→99D270 35变6（10）KV变配电所二次接线（交流操作部分）→99D303-2 常用风机控制电路图→99D501-1、99（03）D501-1建筑物防雷设施安装→99K103 防排烟设备安装图集→99S202 室内消火栓安装→99S203 消防水泵接合器安装→99S304 给排水卫生设备安装图集→99SD767 液位测量装置安装→CR312.1 粗燃油过滤器→CR312.2 中燃油过滤器→CR312.3 细燃油过滤器→CR315 中间油箱→CR316.1 油罐保温→CR316.2 油管保温→D301-1~2 室内管线安装2002年合订本→D565(二）独立避雷针→D565(一) 独立避雷针→D701-1~3 封闭式母线及桥架安装（2004年合订本）→DQ1 金属管敷设→FK01-02 防空地下室通风设计2004年合订本→JB 4737-95-T 椭圆形封头→JB4710-92(钢制塔式容器)→JB-T 6296.1-92汽轮机管道附件弯头、三通、缩节→JB-T 6296.2-92汽轮机管道附件多焊衬环→JB-T 6296.3-92汽轮机管道附件氩弧焊多焊衬环→JB-T 6296.4-92汽轮机管道附件压力表针阀→JB-T 6296.6-92汽轮机管道附件螺塞→JS1-1 给水工程标准图集→K110-1～3 通风机附件安装200年合订本→K120-1～2(2002合订本) 风管蝶阀→N105 水泵进出口软性接头→PS1-1 排水工程标准图集→R108(二）圆形开式水箱→R108(一)方形开式水箱→R901 弹簧压力表安装图→R902 工业用玻璃水银温度计安装图→S01 给水图集→S1 给排水标准图集合订本(下)→S143 套筒阀门井→S143 元形立式阀门进及阀门套筒→S143 元形立式阀门井及阀门套筒→S144 阀门井→S144 矩形卧式阀门井→S145 水表井→S147 井盖铁爬梯及阀门开关把→S151(一) 水箱→S160 栓室水栓→S2 给排水标准图集合订本（上）→S2 给排水标准图集合订本（下）→S203 消防水泵接合器安装2003年局部修改版→S231 圆形雨水井→S3 给排水标准图集合订本（上）→S305 小型潜水排污泵选用与安装→S312 防水套管→S515 排水检查井2003年局部修改版→S517 排水管道出水口2003年局部修改版→S775(一) 40吨无阀滤池→S775_1_40吨无阀滤池→T905（二）圆形膨胀水箱→T905（一）方形膨胀水箱→T906（二）圆形凝结水箱→T906（一）方形凝结水箱→TJ16 单轨吊车梁通用图集→常用低压电器设备与成套装置外形安装尺寸及接线方案标准工程图集→城市居住区建筑电话通信设计安装图集→工艺管道安装设计施工图册(第三分册管道支吊架)→关于给排水国家标准设计图集号调整的情况→管架标准图→化工设备图册贮罐、计量罐→计算机防雷图集→建筑安装工程施工图集（第二版）01 消防、电梯、保温、水泵、风机工程→建筑安装工程施工图集（第二版）03 电气工程→建筑安装工程施工图集（第二版）04 给水排水卫生煤气工程→建筑安装工程施工图集（第二版）06 弱电工程→建筑安装工程施工图集（第一版）03 电气工程→建筑电气安装工程图集——设计·施工·材料第一集（第二版）→建筑电气设计实例图册（1）→建筑电气设计图集→建筑工程各类水泵电气控制图集→建筑工程设计施工安装图解全集→凯泉水泵系列安装图大样（16个）→冷却塔的组成和分类→辽SJ802-2 2002厨房卫生间垂直排烟系统→林德标准的管道支吊架图集→排水工程标准图集→排水工程标准图集S1（上）→配电线路典型装置图集→实用电气控制线路图册→室内消火栓安装修编简介→通信管道人孔和管块组群图集→卫生工程标准图集→增强聚丙烯（FRPP）管室外排水管道设计通用图→智能建筑设计与施工系列图集2 消防系统→智能建筑设计与施工系列图集3 通信网络系统→住宅电气安装图集全套→_微机开关电源显示器电路图集（二）→→《防雷与接地装置》92DQ13图集→《强制性条文应用示例》一电气专业→→01D203-2 6~10kV配电所二次接线（直流操作部分）→01D303-3 常用水泵控制电路图→01R405 压力表安装图集→01s201室外消火栓→01s302雨水斗→01SS105常用小型仪表及特种阀门选用安装→0205R103热交换站工程设计施工图集→02R110 燃气（油）锅炉房工程设计施工图集→02S515排水检查井→03D501-3利用建筑物金属体做防雷接地装置→03D501-4接地装置安装→03K404 低温热水地板辐射供暖系统施工安装→03S402室内管道支架及吊架→04D701-1 电气竖井设备安装→04D701-3 电缆桥架安装→04DX101-1→04FD01 防空地下室电气设计示例→04FD02 防空地下室电气设备安装→05d702-4用户终端箱→05K232 分(集)水器分汽缸→05SDX006（小）→10kV及以下变配电工程通用图集→10kV及以下供配电设计与安装图集（上、中、下册）→10kV及以下供配电设计与安装图集（上册）→10kV及以下供配电设计与安装图集（下册）→10kV及以下供配电设计与安装图集（中册）→10KV及以下配电线路工程图集：设计·加工·安装第二版→10KV及以下配电装置工程图集：设计·加工·安装→10kV开闭所配电站箱式变电站电缆分接箱典型方案图集→12层住宅楼电气→27.98S205 消防增压稳压设备选用及安装(隔膜式气压罐)→35～110kV变电工程通用图集：设计·加工安装·设备材料→35～110KV送电线路工程图集：设计·加工·安装（上、下册）→35～110KV小型化无人值班变电站标准工程图集：设计、加工安装、设备材料、概算→35KV线路部件加工图→90S319水池附件→90S346(1)冷却塔→90T911（二）R型离心热水泵基础及安装→90T911（一）IS型离心水泵基础及安装→91D701-2 封闭式母线安装→92S213(1)化粪池1→92S220排水设备附件→92s340或92S303→93T921-1汽-水换热器→94T903集气罐制作及安装→95S223排出口→95S235雨水口→96D301-1 线槽配线安装→96SX501 火灾报警及消防控制→98T901管道及设备保温→98T902管道及设备保冷→98系列建筑标准设计图集燃气工程→99(03)S203水泵结合器→99D303-2 常用风机控制电路图→99D501-1建筑物防雷设施安装→99J201-1平屋面建筑构造→99S304卫生设备安装→J925-2001 压形钢板、夹芯板屋面及墙体建筑构造（1）→T905（二）圆形膨胀水箱→T905（一）方形膨胀水箱→T906（二）圆形凝结水箱→T906（一）方形凝结水箱→安全设施标志标识标准化图册→玻璃钢屋顶风机基础及安装94K101-2→常用低压电器设备与成套装置外形安装尺寸及接线方案标准工程图集→初步设计深度图样05K602→挡土墙04J008→等电位联结安装(02D501-2)→低温热水地板辐射供暖系统安装→地暖图集→地下人防通风设备安装图集FK02→电气设计禁忌500例→电气设计禁忌手册→电气图→防排烟设备安装图99K103→风管蝶阀K120-1～2(2002合订本)→风管支吊架图集→钢筋混凝土梁图集→钢制管件02S403→高层钢结构建筑设计资料集→给水工程标准图集→管道工程施工及验收标准规范实务全书→国标图集04S901《民用建筑工程给水排水施工图设计深度图样》_高程表→国标图集04S901《民用建筑工程给水排水施工图设计深度图样》2_原理图→国标图集04S901《民用建筑工程给水排水施工图设计深度图样》设备和主要材料表→国标图集04S901《民用建筑工程给水排水施工图设计深度图样》图纸目录、说明及图例→华北地区98J1-工程做法→化粪池大样→家庭常用电子电器产品电路图集1→建筑安装工程施工图集（4）给水工程→建筑安装工程施工图集(电气工程)→建筑电气安装工程图集——设计·施工·材料第一集（第二版）→建筑电气工程设计常用图形和文字符号00DX001→建筑电气设计实例图册→建筑工程各类水泵电器控制图集→建筑工程设计施工安装图解全集→建筑工程设计施工系列图集工业管道工程（上、下册）→建筑设计施工安装图集全解→建筑围墙图集→建筑与装饰设计灯具图集→矩形钢筋混凝土清水池国标图集→矩形水箱图0102S101→空调机维修实用图集大全→矿物绝缘电缆敷设-99d163→离心通风机安装图（A式在钢支架上安装）98K101-3→牛脚→暖通空调常用标准图集→暖通空调常用图集→→CLass100无尘台设计图→→R OOFTOP风冷机组大样→→厂房地板辐射采暖图→→除尘器标准大样图→→阀门图块→→风机房平面布置大样图→→风机盘管、风口选用图→→风机盘管安装详图→→风口保温安装大样图纸→→高压蒸汽管道接点详图→→管道常用管件大样图→→管道管件图块→→管道横断面及支墩详图→→柜式空调机组配管图→→锅炉地基及辅机布置图→→过滤器风口安装祥图→→换热器总安装示意图→→空调机组各功能段样图→→空调设备侧视图大全→→→泵-聯軸式→→→泵-同軸式→→→風車-離心式吊掛→→→風車-離心式落地→→→風車-箱型吊掛→→→風車-箱型落地→→→風車-軸流吊掛→→→空調箱-吊掛式1→→→空調箱-吊掛式2→→→空調箱-立式1→→→空調箱-立式2→→→空調箱-臥式1→→→空調箱-臥式2→→→冷卻水塔-200~1K RT→→→冷卻水塔-3~605RT→→→冷卻水塔-70~175RT→→→冷卻水塔-低噪音方型→→→冷卻水塔-方型→→→主機-離心式→→→主機-螺旋式→→→主機-往復式→→空调箱标准大样图→→冷气机安装大样图→→暖通空调控制大样图二→→暖通空调控制大样图一→→皮带机标准大样图→→普通闸阀标准大样图→→室外空冷机组配管图→→水泵安装标准大样图→→水泵接管及浮动基础图→→水泵配管标准图→→水泵图块→→水泵轴测标准大样图→→水泥窑余热锅炉图→→酸雾净化塔局部大样图→→通风机标准大样图→→卫生洁具图块→→小天鹅中央空调产品库→→新风机组控制大样图→→仪器仪表图块→→制冷设计常用图例→→→常用制冷阀件图块→→→制冷设计常用图例→→综合楼空调施工图→排水工程标准图集→排水工程标准图集S1（上）→排水检查井图集02S515→青岛现场安全文明施工标准图籍→→01.木工棚、钢筋棚做法示意图→→02.和灰机、搅拌机防护棚示意图→→03.安全通道示意图（多层）→→04.安全通道示意图（高层）→→05.总、分配电箱防雨棚做法示意图Ⅰ→→06.总、分配电箱防雨棚做法示意图Ⅱ→→07.总分箱护栏及地面硬化图→→08.总分箱护栏及硬化地面尺寸图→→09.楼梯楼层阳台临边防护示意图→→10.屋面和楼层临边防护图→→11.基坑周边防护栏示意图→→12.洞口防护图→→13.电梯井口、内防护图→→14.脚手架搭设安全色踢脚板图→→15.脚手架内平网设置图→→16.脚手架外排阳角处做法示意图→→17.型钢悬挑处双斜支撑系统示意图→→18.落地式钢管接料平台→→19.悬挑式钢接料平台→→20.接料平台门正立面图→→21.接料平台门侧立面图→→22.接料平台门俯视图→→23.限重牌→→24.轮子锯钢丝网防护挡板图→人防通风FK01→弱电产品标准图集→→1.封面→→10.多层住宅访客对讲一层平面图→→11.多层住宅访客对讲标准层平面图→→12.高层大厦型访客对讲一层平面图→→13.高层大厦型访客对讲标准层平面图→→14.小区别墅报警及访客系统图→→15.小区别墅抄表及访客系统图→→16.小区别墅抄表、报警及访客系统图→→2.目录→→3.前言→→4.对讲图集→→5.带感应卡访客对讲系统图→→6.带感应卡可视访客对讲系统图→→7.别墅访客对讲一层平面图→→8.别墅访客对讲二层平面图→→9.别墅访客对讲三层平面图→→别墅访客对讲二层平面图→→别墅访客对讲三层平面图→→别墅访客对讲一层平面图→→带感应卡访客对讲系统图→→带感应卡可视访客对讲系统图→→对讲图集→→→1.前言→→→10.小区别墅联网系统图→→→11.三带一访客对讲系统图→→→12.多层住宅访客对讲一层平面图→→→13.多层住宅访客对讲标准层平面图→→→14.高层大厦型访客对讲一层平面图→→→15.高层大厦型访客对讲标准层平面图→→→16.别墅访客对讲一层平面图→→→17.别墅访客对讲二层平面图→→→18.别墅访客对讲三层平面图→→→2.目录→→→22.小区智能化一卡通系统方框图→→→23.电视监控系统示意图→→→24.医院护理呼叫系统图→→→25.医院护理呼叫系统图(单联网)→→→26.住宅小区四表远传系统图→→→3.直通式非可视访客对讲系统图→→→4.单元户户访客对讲系统图→→→5.高层大厦型访客对讲系统图→→→6.小区抄表和访客对讲联网系统图→→→7.小区多路报警和访客对讲联网系统图→→→8.小区抄表,多路报警和访客对讲联网系统图→→→9.门禁和访客对讲系统图→→对讲图集→→多层住宅访客对讲标准层平面图→→多层住宅访客对讲一层平面图→→封面→→高层大厦型访客对讲标准层平面图→→高层大厦型访客对讲一层平面图→→目录→→前言→→小区别墅报警及访客系统图→→小区别墅抄表、报警及访客系统图→→小区别墅抄表及访客系统图→施工图设计深度图样05K601→→1_图纸目录、说明及图例→→→07_住宅采暖设计及施工说明(下分双管式)→→→12_公共建筑采暖图纸目录、设计及施工说明、图例(下供下回双管系统) →→→17_空调通风图纸目录、使用标准图纸目录→→→18-19_空调通风设计及施工说明→→→43-44_图例→→→45_电制冷水冷式制冷机房图纸目录、设计及施工说明、图例→→→53_燃油蒸汽锅炉房设计施工说明、图纸目录、图例→→→60_水-水热交换站设计及施工说明→→→64_室内燃气管线设计及施工说明→→→66_液化气自然气化瓶组间设计及施工说明→→→68_室外热力管线图纸目录、设计及施工说明、图例（直埋敷设）→→2_系统、流程、原理图→→→20-21_空调水路系统流程图→→→22_空调通风风路系统流程图→→→27_防排烟系统流程图→→→34-35_空调自控原理图→→→39_户式中央空调水系统图（水管型式）→→→46_电制冷水冷式制冷机房管路系统流程图→→→54_燃油蒸汽锅炉房管路系统流程图→→→61_水-水热交换站管路系统流程图→→3_立管图→→→08_住宅采暖立管图(下分双管式)→→→13_公共建筑采暖立管图(下供下回双管系统)→→4_设备表→→→72-78_设备表→实用电气控制线路图册→室内管道支架及吊架03S402→室内热力管道支吊架→数字万用表电路图集→水表井及安装(S145)→水电站机电设计图集→水箱标准图→通风机附件安装K110-1～3→通用图例集→筒形风帽及附件96K150-1→卫生工程标准图集→屋面变形缝图集→现代UPS电源及电路图集→小型水电站机电设计图集→压力表安装图01R405→一户一表工程图集→硬塑料管配线安装98D467→园林景观设计详细图集→圆伞形风帽96K150-2→圆形钢筋砼清水池→圆锥形风帽96K150-3→智能建筑弱电工程设计施工图集97X700 （上、下册）→中南通用加固图集→轴流式通风机安装图94K101-1古希腊哲学大师亚里士多德说：人有两种，一种即“吃饭是为了活着”,一种是“活着是为了吃饭”.一个人之所以伟大，首先是因为他有超于常人的心。
建筑电气工程图形符号安装工程常用图形符号一、电气工程图形符号1、电气工程图形符号（P2）2、机械控制图形符号（P13）3、操作件和操作方法（P14）4、非电量控制及其他（导线的连接，交流器方框符号，电动机启动器的方框符号，接近和接触敏感器件，电力、照明和电信布置插座，电力、照明和电信布置开关）（P15）5、图集使用的范例和说明（P19）6、在工程平面图中标注的各种符号与代表名称（P25）7、表达线路敷设方式标注的文字代号（P26）8、表达线路敷设部位标注的文字代号（P27）9、表达照明灯具安装方式标注的文字代号（P27）二、管道工程图形符号1、管道及附件（P28）2、管道的连接（P29）3、阀门图形符号（P30）4、卫生器具及水池图形符号（P31）5、设备及仪表图形符号（P32）三、暖通工程图形符号1、图样线型（P33）2、风管及部件（P33）3、通风空调设备（P34）4、阀门（P35）(一)、电气工程图形符号序号图形符号说明1 开关(机械式)2 多级开关一般符号单线表示3 多级开关一般符号多线表示4 接触器(在非动作位置触点断开)5 接触器(在非动作位置触点闭合)6 负荷开关(负荷隔离开关)7 具有自动释放功能的负荷开关8 熔断器式断路器9 断路器10 隔离开关11 熔断器一般符号12 跌落式熔断器13 熔断器式开关14 熔断器式隔离开关15 熔断器式负荷开关序号图形符号说明16 当操作器件被吸合时延时闭合的动合触点17 当操作器件被释放时延时闭合的动合触点18 当操作器件被释放时延时闭合的动断触点19 当操作器件被吸合时延时闭合的动断触点20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点21 按钮开关(不闭锁)22 旋钮开关、旋转开关(闭锁)23 位置开关,动合触点限制开关,动合触点24 位置开关,动断触点限制开关,动断触点25 热敏开关,动合触点注:θ可用动作温度代替26 热敏自动开关,动断触点注:注意区别此触点和下图所示热继电器的触点27 具有热元件的气体放电管荧光灯起动器28 动合(常开)触点注:本符号也可用作开关一般符号29 动断(常闭)触点30 先断后合的转换触点(一)电气工程图形符号--续表序号图形符号说明31 当操作器件被吸合或释放时,暂时闭合的过渡动合触点32 座(内孔的)或插座的一个极33 插头(凸头的)或插头的一个极34 插头和插座(凸头的和内孔的)35 接通的连接片36 换接片37 双绕组变压器38 三绕组变压器39 自耦变压器40 电抗器扼流图41 电流互感器脉冲变压器42 具有两个铁芯和两个二次绕组的电流互感器43 在一个铁芯上具有两个二次绕组的电流互感器44 具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接45 三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接(一)电气工程图形符号--续表序号图形符号说明46 三相变压器星形-三角形连接47 具有有载分接开关的三相变压器星形-三角形连接48 三相变压器星形-曲折形连接49 操作器件一般符号50////**具有两个绕组的操作器件组合表示法51 热继电器的驱动器件52 气体继电器53 自动重闭合器件54 电阻器一般符号55 可变电阻器可调电阻器56 滑动触点电位器57 预调电位器58 电容器一般符号59 可变电容器可调电容器60 双联同调可变电容器(一)电气工程图形符号--续表序号图形符号说明61 指示仪表(星号必须按规定予以代表)62 电压表63 电流表64 无功电流表65 最大需量指示器(由一台积算仪表操作的)66 无功功率表67 功率因素表68 频率表69 温度计、高温计(θ可由t代替)70 转速表71 积算仪表、电能表(星号必须按规定予以代替)72 安培小时计73 电能表(瓦特小时表)74 无功电能表75 带发送器电能表76 由电能表操纵的遥测仪表(转发器)77 由电能表操纵的带有打印器材的遥测仪表(转发器)78 屏、盘、架一般符号注:可用文字符号或型号表示设备名称79 列架一般符号80 人工交换台、中断台、测量台、业务台等一般符号(一)电气工程图形符号--续表序号图形符号说明81 总配线架82 中间配线架83 走线架、电缆走道84 地面上明装走线槽85 地面下暗装走线槽86 交流母线87 直流母线88 装在支柱上的封闭式母线89 母线伸缩接头90 中性线91 保护线92 保护和中性共用线93 具有保护和中性的三相配线94 滑触线95 地下线路96 架空线路97 管道线路98 多孔(如6孔)管道线路99 具有埋入地下连接点的线路100 水下线路101 沿建筑物明敷设通信线路102 沿建筑物暗敷设通信线路103 电气排流电缆104 挂在钢索上的线路105 用单线表示的多回线路(或电缆管束)106 导线、导线组、电路线路、母线一般符号107 三根导线108 四根导线109 事故照明线110 50V及其以下电力及照明线路(一)电气工程图形符号--续表序号图形符号说明111 控制及信号线路(电力及照明用)112 原电池或蓄电池113 原电池组或蓄电池组114 带抽头的原电池组或蓄电池组115 接地一般符号116 接机壳或接底板117 无噪声接地118 保护接地119 等电位120 电缆终端头121 电力电缆直通接线盒122 电力电缆连接盒电力电缆分线盒123 控制和指示设备124 报警启动装置(点式-手动或自动) 125 线型探测器126 火灾报警装置127 热128 烟129 易爆气体130 手动启动序号图形符号说明131 电铃132 扬声器133 发声器134 电话机135 照明信号136 手动报警器137 感烟火灾探测器138 感温火灾探测器139 气体火灾探测器140 火警电话机141 报警发声器142 有视听信号的控制和显示设备143 在专用电路上的事故照明灯144 自带电源的事故照明灯装置(应急灯) 145 警卫信号探测器146 警卫信号区域报警器147 警卫信号总报警器148 逃生路线,逃生方向149 逃生路线,最终出品150 二氧化碳消防设备辅助符合152 氧化剂消防设备辅助符号153 卤代烷消防设备辅助符号2、机械控制序号国家标准图形符号说明1 机械的连接气动的连接液压的连接2 具有力或者运动指示方向的机械连接3 延时动作注：三角为指向返回方向4 自动复位注：三角为指向返回方向5 定位非自动复位6 脱离定位7 进入定位8 两器件间的机械联锁9 脱扣的锁扣器件10 扣住的锁扣器件11 堵塞器件12 向左边移动被堵塞的已堵住的堵塞器件13 机械联轴器、离合器14 脱开的机械联轴器15 连接的机械联轴器3、操作件和操作方法17 一般情况下手动控制18 受限制的手动控制19 拉拔控制20 旋转控制序号国家标准图形符号说明21 推动操作22 接近效应操作23 接触效应操作24 紧急开关25 手轮操作26 脚踏操作27 杠杆操作28 可拆卸的手柄操作29 钥匙操作30 曲柄操作31 滚轮操作32 凸轮操作33 过电流保护的电磁操作34 电磁执行器操作35 热执行器操作36 电动机操作37 电钟操作4、非电量控制及其他38 液位控制39 计数控制40 流体控制41 气流控制42 温度控制(θ可用t代替)43 压力控制44 滑动控制45 端子导线的连接46 可拆卸的端子47 连接点交流器方框符号48 交换器一般符号转换器一般符号49 直流交流器50 整流器51 桥式全波整流器52 逆变器53 整流器/逆变器电动机启动器的方框符号54 电动机起动器的一般符号55 步进起动器56 调节-起动器57 带自动释放的起动器58 可逆式电动机直接在线接触器式起动器可逆式电动机满压接触器式起动器59 星-三角起动器60 自耦变压器式起动器61 带可控整流器的调节-起动器接近和接触敏感器件62 接近传感器63 接触传感器64 接近开关动合触点65 接触敏感开关动合触点66 磁铁接近时动作的接近开关,动合触点67 铁接近时动作的接近开关,动断触点电力、照明和电信布置插座68 单相插座69 暗装单相插座70 密闭(防水)单相插座71 防爆单相插座72 带保护触点插座带接地插孔的单相插座73 带接地插孔的暗装单相插座74 带接地插孔的密闭(防水)单相插座75 带接地插孔的防爆单相插座76 带接地插孔的三相插座77 带接地插孔的暗装三相插座78 带接地插孔的密闭(防水)三相插座79 带接地插孔的防爆三相插座80 插座箱(板)序号国家标准图形符号说明81 多个插座(示出3个)82 具有单极开关的插座83 具有隔离变压器的插座84 带熔断器的插座电力、照明和电信布置开关85 开关一般符号86 单极开关87 暗装单极开关88 密闭(防水)单极开关89 防爆单极开关90 双极开关91 暗装双极开关92 密闭(防水)双极开关93 防爆双极开关94 三极开关95 暗装三极开关96 密闭(防水)三极开关97 防爆三极开关98 单极拉线开关99 单极限时开关100 具有指示灯的开关101 双极开关(单极三线)102 调光器5、图集使用的范例和说明图形符号图集使用的范例和说明国标名称型号、规格、做法说明变电所室外箱式变电所杆上变电所屏、台、箱、柜的一般符号配电室及进线用开关柜多种电源配电箱(盘)画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米电力配电箱(盘)照明配电箱(盘) 画于墙外为明装,除注明外底边边距地2.0米,明装电能表板底距地1.8米画于墙内为暗装,除注明外底边边距地1.4米,明装电能表板底距地1.8米电源切换箱(盘) 画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米事故照明配电箱(盘) 画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米组合开关箱画于墙外为明装,除注明外底边边距地1.2米 画于墙内为暗装,除注明外底边边距地1.4米电铃操作盘除注明外,底边距地1.2米吹风机操作盘 距地1.2米,容量见设计图纸配电盘编号 圈内的数字为动力或照明的编号交流电动机除注明外,只做出线口,防水弯头距机座0.2米,均附接地螺丝按钮盒 圈或点数表示按钮数,除注明外,均为明装,距地 1.4米,按钮组合排列见设计图 立柱式按钮箱 风扇一般符号 除注明外,只做出线盒及吊钩 暖风机或冷风机 轴流风扇风扇电阻开关 除注明外,距地1.4米 电铃 除注明外,距地0.3米 号志箱交流电钟 除注明外,只做出线口(明线时,用明插座),距顶0.3米明装单相二级插座250伏-10安,距地0.3米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地 1.8米(见本表注)明装单相三极插座(带接地)明装单相四级插座(带接地)380伏-15安,25安,距地0.3米暗装单相二级插座250伏-10安,距地0.3米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地 1.8米(见表下注)明装单相三极插座(带接地)明装单相四级插座(带接地)380伏-15安,25安,距地0.3米,容量选用见设计图暗装单相二级防脱250伏-10安,距地0.3米,居民住宅及儿童活动场所应注锁紧型插座意安全插座,如采用普通插座时,应距地1.8米国标名称型号、规格、做法说明暗装单相三极防脱锁紧型插座(带接地) 250伏-10安,距地0.3米,居民住宅及儿童活动场所应采用安全插座,如采用普通插座时,应距地1.8米暗装三相四极防脱锁紧型插座(带接地)380伏-20安,距地0.3米安装T型插座50伏-10安,距地0.3米(见表注) 暗装调光开关调光开关,距地1.4米(见表注) 金属地面出线盒防水拉线开关(单相二线)250伏-3安,瓷制拉线开关(单极二线) 250伏-3安拉线双控开关(单极三线)250伏-3安吊线灯附装拉线开关250伏-3安(立轮式),开关绘制方向表示拉线开关的安装方向明装单极开关(单极二线)跷板式开关,250伏-6安(见表注)暗装单极开关(单极二线)跷板式开关,250伏-6安(见表注)明装双控开关(单极三线)跷板式开关,250伏-6安(见表注)暗装双控开关(单极三线)跷板式开关,250伏-6安(见表注)暗装按钮式定时开关250伏-6安(见表注)暗装拉线式定时开关250伏-6安暗装拉线式多控开关250伏-6安暗装按钮式多控开关250伏-6安电铃开关 250伏-6安天棚灯座(裸灯头)容量和安装方式见设计图墙上灯座(裸灯头)各灯具一般符号灯具型号见本图集花灯符号下面的数字，为选用本图集中待选定型灯具的设计编号非定型特制灯具 具体要求详见工程图注，下面数字为区别种类的编号荧光灯列(带状排列荧光灯) 规格、容量、型号、数量按工程设计图要求，施工中一般均应用高效节能型荧光灯灯具及与其配套的高可靠、高功率因素(>0.95)的交流电子镇流器单管荧光灯 双管荧光灯 三管荧光灯 荧光灯花灯组合 防爆型光灯投光灯规格、容量详见设计图注图形符号 图 集 使 用 的 范 例 和 说 明 国 标名 称 型号、规格、做法说明电源引入线 除注明外,架空引入时,高度与一层顶板同一般电杆 除有设计图或说明外,均按本图集 带照明灯具的电杆带照明灯具的电杆及投照方向 拉线的一般符号 带撑杆的电杆 带高桩拉线的电杆交流配电线路铝芯导线时为2根导线型号的选择铜芯导线时为2根详见工程设计说明;除工程设计图中注明外,暗敷时,按图集JD5-605~607选配相应的管径及线槽交流配电线路铝芯导线时为3根 铜芯导线时为3根交流配电线路铝芯导线时为4根 铜芯导线时为4根交流配电线路铝芯导线时为5根 铜芯导线时为5根 交流配电线路 铝芯导线时为6根 铜芯导线时为6根 支路编号电缆穿管(钢管、非金属管)保护 管径规格见具体工程图注 中途穿线盒或分线盒 做法见 伸缩缝穿线盒 做法见电缆人孔除注明外,见电缆手孔管线引向符号 引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上电缆桥架封闭式母线引向符号 线 槽引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上 避雷线 除注明外,见 避雷针双极带熔断器开关 除注明外,均为HK1型单相胶壳闸三极带熔断器开关 除注明外,均为HK1型三相胶壳闸双极带熔断器开关 除注明外,均为HH3或HH4型单相铁壳开关 三极带熔断器开关 除注明外,均为HH3或HH4型三相铁壳开关 双极三相转换开关 除注明外,均为两电流切换开关三相低压断路器 规格、型号详见工程图注跌落式熔断器 除注明外,均为RW3-10型户外跌落式熔断器 除注明外,均为RW4-10型户外跌落式熔断器熔断器式隔离开关 除注明外,均为HR3型熔断器式隔离开关图形符号 图 集 使 用 的 范 例 和 说 明 国 标名 称型号、规格、做法说明熔断器除注明外,均为RC1A瓷插式熔断器指示式电流表、电压表除注明外,为1T1-A型交流电流表除注明外,为1T1-V型交流电压表有功电能表除注明外,均由供电部门备料安装(虚线时为表位) 无功电能表除注明外,均由供电部门备料安装(虚线时为表位) 安培表的换相开关伏特表的换相开关壁龛电话交接箱除注明外,暗装距地0.3米室内电话分线盒除注明外,只做出线口,暗装距地0.3米扬声器除注明外,距顶板0.5米广播分线箱(盘) 除注明外,暗装距地0.3米电话线路末端线路,简化标注时,只注明电话对数RVB(2×0.2) 暗装时穿管1对1(2×0.2)SC15、PC15、TC20、FEC15、(KRG)202对2(2×0.2)3对3(2×0.2)4对4(2×0.2)5对5(2×0.2)广播线路除注明外,同电话线路注法,导线穿管见JD50-608电视线路除注明外,电缆采用SYY-75-5-1型,穿(KRG)15、FEC15、TC15,明、暗敷设有设计定设计照度表示100勒克司安装或敷设高度(米) 自室内该处地面算起安装或敷设高度(米) 自室外该处地面算起消防专用按钮SFAN-1型实验室用暗装塑料插销组板安装高度:除注明者外,距地1.2米;装于依墙实验台处,距台面上0.3米实验室用暗装插销组板安装高度:除注明者外,距地1.2米;装于依墙实验台处,距台面上0.3米实验室插销组板、箱编号圈内数字:A为分盘号;B为设计选定插销组板或箱的排列方案实验室明装接地端子板右下角数字表示安装接地端子的节数,由设计选定.安装高度:除注明外,距地3米实验室暗装接地端子箱接地接线柱板采用633型100安接线柱组合6、在工程平面图中标注的各种符号与代表名称在用电设备或电动机出线口处标写格式在电力或照明设备一般的标注方法在配电线路上的标写格式a-----设备编号;b-----额定功率(千瓦);c-----路线首端熔断片或自动开关释放的电流(安);d-----标高(米); a-----设备编号;b-----设备型号;c-----设备功率(千瓦);d-----导线型号;e-----导线根数;f-----导线截面(毫米2);g-----导线敷设方式及部位末端支路只注编号时为:a-----回路编号;b-----导线型号;c-----导线根数;d-----导线截面;e-----敷设方式及穿管管径;f-----敷设部位;交流电对照明灯具的表达格式m-----交流系统电源第三相;f-----交流系统设备端第一相;U-----交流系统设备端第二相; 例:交流三相带中性线表示如下: 3N~50赫,380伏N-----中性线a-----灯具数;b-----型号或编号;c-----每盏灯的灯泡数或灯管数;d-----灯泡容量(瓦);L-----光源种类;e-----安装高度(米);f-----安装方式注:1.安装高度:壁灯时,指灯具中心与地距离;吊灯时,为灯具底部与地距离。
