普通钢筋混凝土地下室外墙设计

Mok/ (0.87xh0xAs) = Ate=0.5xhwx 1000=
有效受拉混凝土截面面积Ate 按有效受拉混凝土截面面积计算的配筋率ρ 故有效配筋率ρ te取值为 （当ρ te<0.01时，取ρ te=0.01) 钢筋应变的不均匀系数ψ
te
ρ
te=As/Ate=
ρ ψ =1.1-0.65ftk/(σ

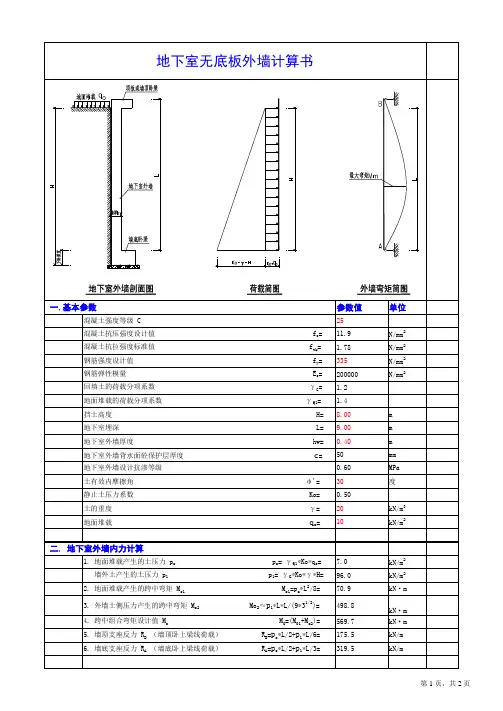

地下室无底板外墙计算书
一.基本参数
混凝土强度等级 C 混凝土抗压强度设计值 混凝土抗拉强度标准值 钢筋强度设计值 钢筋弹性模量 回填土的荷载分项系数 地面堆载的荷载分项系数 挡土高度 地下室埋深 地下室外墙厚度 地下室外墙背水面砼保护层厚度 地下室外墙设计抗渗等级 土有效内摩擦角 静止土压力系数 土的重度 地面堆载 φ '= Ko= γ = γ fc= ftk= fy= Es= γ G=
Q1*Ko*qo=
0.0 54.0 0.0 221.7 221.7 72.0 144.0
kN/m2 kN/m2 kN·m kN·m kN·m kN/m kN/m
p1= γ G*Ko*γ *H= Mo1=po*L2/8= Mo2≈p1*L*L/(9*31/2)= M0=(M0ቤተ መጻሕፍቲ ባይዱ+Mo2)= RB=po*L/2+p1*L/6= RA=po*L/2+p1*L/3=
Q1=
参数值
30 14.3 2.01 360 200000 1.2 1.4 5.00 8.00 0.35 50 0.60 30 0.50 18 0
单位
N/mm2 N/mm2 N/mm2 N/mm
2
H= L= hw=
m m m mm MPa 度
c=
kN/m3 kN/m2

一、工程概况本工程为某地下室工程，地下室外墙总面积为XXX平方米，墙体高度为XXX米。

墙体结构采用现浇钢筋混凝土剪力墙，外墙防水等级为二级。

为确保施工质量及工程进度，特制定本施工方案。

二、施工准备1. 材料准备：（1）钢筋：选用符合国家标准的钢筋，规格及数量按设计要求进行采购。

（2）混凝土：选用符合国家标准的混凝土，强度等级为C30，坍落度控制在120-180mm。

（3）防水材料：选用优质防水卷材、防水涂料等。

（4）模板：选用钢模板，确保刚度及稳定性。

2. 施工设备：（1）搅拌机、振捣器、切割机等混凝土施工设备。

（2）钢筋加工设备、焊接设备等钢筋加工设备。

（3）泵送设备、防水卷材铺贴设备等。

3. 人员组织：（1）项目经理：负责工程整体进度、质量、安全等方面的管理工作。

（2）技术负责人：负责技术交底、施工方案的制定、施工过程中的技术指导等工作。

（3）施工班组：负责具体的施工工作。

三、施工工艺1. 施工顺序：（1）测量放线：根据设计图纸，进行地下室外墙的测量放线。

（2）钢筋加工与绑扎：根据设计图纸，加工钢筋，并进行绑扎。

（3）模板安装：安装钢模板，确保模板的稳定性及垂直度。

（4）混凝土浇筑：按照混凝土配合比，进行混凝土的浇筑，确保混凝土密实、均匀。

（5）养护：混凝土浇筑完成后，进行养护，确保混凝土强度达到设计要求。

（6）防水施工：在混凝土养护期间，进行外墙防水施工，包括防水卷材铺贴、防水涂料施工等。

（7）模板拆除：混凝土养护期满后，拆除模板，清理现场。

2. 施工要点：（1）钢筋加工与绑扎：确保钢筋位置准确、间距均匀，绑扎牢固。

（2）模板安装：确保模板的稳定性及垂直度，防止变形、移位。

（3）混凝土浇筑：控制混凝土坍落度，确保混凝土密实、均匀。

（4）防水施工：按照防水规范要求，进行防水施工，确保防水效果。

（5）养护：混凝土养护期间，加强巡视，防止混凝土出现裂缝、蜂窝等质量问题。

四、质量保证措施1. 严格按照设计图纸及施工规范进行施工。

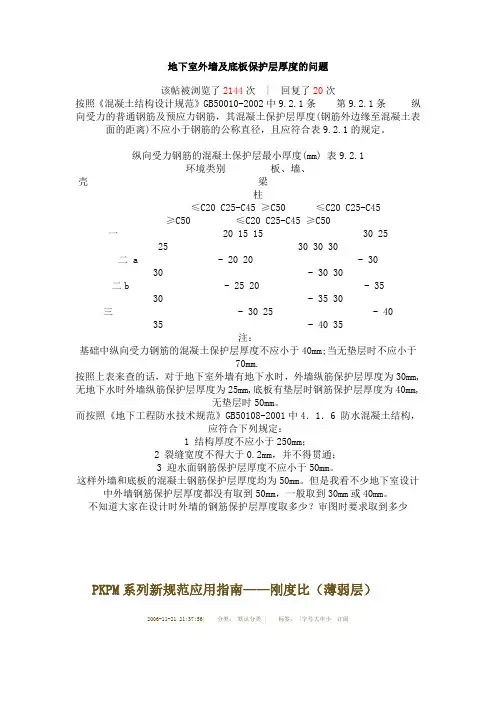

地下室外墙及底板保护层厚度的问题该帖被浏览了2144次| 回复了20次按照《混凝土结构设计规范》GB50010-2002中9.2.1条第9.2.1条纵向受力的普通钢筋及预应力钢筋，其混凝土保护层厚度(钢筋外边缘至混凝土表面的距离)不应小于钢筋的公称直径，且应符合表9.2.1的规定。

纵向受力钢筋的混凝土保护层最小厚度(mm) 表9.2.1环境类别板、墙、壳梁柱≤C20 C25-C45 ≥C50≤C20 C25-C45≥C50≤C20 C25-C45 ≥C50一 20 15 15 30 2525 30 30 30二 a - 20 20 - 3030 - 30 30二b - 25 20 - 3530 - 35 30三- 30 25 - 4035 - 40 35注：基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm;当无垫层时不应小于70mm.按照上表来查的话，对于地下室外墙有地下水时，外墙纵筋保护层厚度为30mm,无地下水时外墙纵筋保护层厚度为25mm,底板有垫层时钢筋保护层厚度为40mm,无垫层时50mm。

而按照《地下工程防水技术规范》GB50108-2001中4．1．6 防水混凝土结构，应符合下列规定：1 结构厚度不应小于250mm；2 裂缝宽度不得大于0.2mm，并不得贯通；3 迎水面钢筋保护层厚度不应小于50mm。

这样外墙和底板的混凝土钢筋保护层厚度均为50mm。

但是我看不少地下室设计中外墙钢筋保护层厚度都没有取到50mm，一般取到30mm或40mm。

不知道大家在设计时外墙的钢筋保护层厚度取多少？审图时要求取到多少PKPM系列新规范应用指南——刚度比（薄弱层）2006-11-21 21:37:56| 分类：默认分类 | 标签： |字号大中小订阅《高规》4.4.2 抗震设计的高层建筑结构，其楼层侧向刚度不宜小与相邻上部楼层侧向刚度的70%，或其上相邻三层侧向刚度平均值的80%。

《高规》5.1.14 对于竖向不规则的高层建筑结构，包括某楼层抗侧刚度小于其上一层的70%或小于其上相邻三层侧向刚度平均值的80%，或结构楼层层间抗侧力结构的承载力小于其上一层的80%，或某楼层竖向抗侧力构件不连续，其薄弱层对应于地震作用标准值的地震剪应力应乘以1.15的增大系数；《高规》附录E.0.2 底部大空间层数大于一层时，其转换层上部与下部结构的等效侧向刚度比re宜接近1，非抗震设计不应大于2，抗震设计不应大于1.3。

DWQl计算:(1)基本信息：地下室侧壁计算类型：全埋式地下室混凝土等级=C30,Ec=30000MPa z fc=14.3MPa,ft=1.43MPa钢筋采用HRB400z fy=360MPa室内外高差zl=0.000m f地下水埋深z2=0.150m填土重度γ=18.0kN∕m3z地下水重度γw=10.0kN∕m3土浮重度γ'=11.0kN∕m3土压力系数Ka=0.500地面附加恒载g=0.0kN∕m3z地面活载q=10.0kN∕m3地下室层数n=l,总埋深dp=4.850m最底层约束条件=刚接地下室(1)层：层高h=4.850m,墙厚t=300mm z层顶约束：钱接(2)荷载计算(设计值)：地下室⑴层：顶部荷载pl=7.0kN∕m,底部荷载p2=96.0kN∕m(3)弯矩计算计算配筋，采用弯矩计算的设计值组合：地下室(1)层：顶部Ml=O.OkNm,底部M2=160.2kNm,正弯矩M3=∙73.0kNm计算裂缝，采用弯矩计算的标准值组合：地下室(1)层：顶部Ml=O.OkNm,底部M2=131.1kNm,正弯矩M3=∙59.4kNm⑷配筋计算地下室⑴层弯矩配筋计算：外侧弯矩M=I60kNm,ho=275mm,X=44mm,ξ=0.161,配筋系数=1.00,配筋As=1760mm2,ps=0.64%,配筋d20@75(As=4187mm2)内侧弯矩M=73kNm,ho=275mm,X=19mm,ξ=0.070,配筋系数=1.00,配筋As=764mm2,ps=0.28%,配筋d20@150(As=2093mm2)⑸裂缝验算地下室⑴层裂缝验算：外侧弯矩Mk=131.1kNm,deq=20mm,pte=0.028应力OSk=I31MPa,不均匀系数中=0.845,裂缝宽度wma×=0.172mm内侧弯矩Mk=59.4kNm,deq=20mm,pte=0.014应力OSk=Il9MPa,不均匀系数I=O.539,裂缝宽度wma×=0.137mmDWQ2计算:(1)基本信息：地下室侧壁计算类型：全埋式地下室混凝土等级=C30,Ec=30000MPa z fc=14.3MPa,ft=1.43MPa钢筋采用HRB400z fy=360MPa室内外高差zl=0.450m,地下水埋深z2=0.150m填土重度γ=18.0kN∕m3z地下水重度γw=10.0kN∕m3土浮重度γ'=11.0kN∕m3土压力系数Ka=0.500地面附加恒载g=0.0kN∕m3z地面活载q=10.0kN∕m3地下室层数n=l,总埋深dp=4.400m最底层约束条件=刚接地下室(1)层：层高h=4.400m z墙厚t=300mm z层顶约束：较接(2)荷载计算(设计值)：地下室⑴层：顶部荷载pl=14.2kN∕m,底部荷载p2=96.0kN/m(3)弯矩计算计算配筋，采用弯矩计算的设计值组合：地下室(1)层：顶部Ml=O.OkNm,底部M2=140.0kNm,正弯矩M3=∙65.7kNm计算裂缝，采用弯矩计算的标准值组合：地下室(1)层：顶部Ml=O.OkNm,底部M2=114.6kNm,正弯矩M3=∙53.6kNm⑷配筋计算地下室⑴层弯矩配筋计算：外侧弯矩M=140kNm,ho=275mm,x=38mm zξ=0.139,配筋系数=1.00,配筋As=1520mm2,ps=0.55%,配筋dl8@75(As=3391mm2)内侧弯矩M=66kNm z ho=275mm,x=17mm,ξ=0.063,酉己筋系数=1.00,配筋As=685mm2,ps=0.25%,酉己筋dl8@150(As=1696mm2)⑸裂缝验算地下室⑴层裂缝验算：外侧弯矩Mk=114.6kNm,deq=18mm,pte=0.023应力OSk=I41MPa,不均匀系数Ψ=0.809,裂缝宽度wma×=0.185mm内侧弯矩Mk=53.6kNm,deq=18mm,pte=0.011应力OSk=I32MPa,不均匀系数中=0.478,裂缝宽度wma×=0.143mm。

地下室外墙计算书(纯手算)地下室外墙计算书（纯手算）一：设计要求1.1 墙体高度：5米1.2 墙体长度：20米1.3 墙体厚度：0.5米1.4 墙体材料：砖混结构二：风载荷计算2.1 风压标准值：0.8kN/m²2.2 风压高度变化系数：0.852.3 风荷载计算公式：F = 0.5 × C × P × A其中，F为风荷载，C为风压高度变化系数，P为风压标准值，A为墙体面积三：水压力计算3.1 地下水位高度：2.5米3.2 地下水压力计算公式：P = γ × H × A其中，P为水压力，γ为水的密度，H为水位高度，A为墙体面积四：自重计算4.1 砖的单位体积重量：20kN/m³4.2 混凝土的单位体积重量：25kN/m³4.3 墙体自重计算公式：G = A × [(t1 × γ1) + (t2 × γ2)]其中，G为墙体自重，A为墙体面积，t1、t2分别为砖和混凝土的厚度，γ1、γ2分别为砖和混凝土的单位体积重量附录：计算表格、技术图纸法律名词及注释：1. 风载荷：指风力作用在建筑物表面的力量2. 风压标准值：根据地区气象条件和建筑物高度确定的一定值3. 风压高度变化系数：考虑建筑物风压分布随高度变化的系数4. 水压力：指地下水对建筑物墙体施加的力量5. 砖混结构：指由砖和混凝土组成的建筑结构体系6. 自重：指建筑物结构本身所产生的重力地下室外墙计算书（纯手算）一：设计要求1.1 墙体高度：4米1.2 墙体长度：15米1.3 墙体厚度：0.4米1.4 墙体材料：钢筋混凝土结构二：风载荷计算2.1 风压标准值：1.2kN/m²2.2 风压高度变化系数：0.92.3 风荷载计算公式：F = 0.5 × C × P × A其中，F为风荷载，C为风压高度变化系数，P为风压标准值，A为墙体面积三：水压力计算3.1 地下水位高度：3.5米3.2 地下水压力计算公式：P = γ × H × A其中，P为水压力，γ为水的密度，H为水位高度，A为墙体面积四：自重计算4.1 钢筋混凝土的单位体积重量：24kN/m³4.2 墙体自重计算公式：G = A × t × γ其中，G为墙体自重，A为墙体面积，t为墙体厚度，γ为钢筋混凝土的单位体积重量附录：计算表格、技术图纸法律名词及注释：1. 风载荷：指风力作用在建筑物表面的力量2. 风压标准值：根据地区气象条件和建筑物高度确定的一定值3. 风压高度变化系数：考虑建筑物风压分布随高度变化的系数4. 水压力：指地下水对建筑物墙体施加的力量5. 钢筋混凝土结构：指由钢筋和混凝土组成的建筑结构体系6. 自重：指建筑物结构本身所产生的重力。

挡土墙WQ1挡土墙计算一、墙身配筋计算（一）已知条件：墙身混凝土等级30钢筋设计强度N/mm2360混凝土容重γc=25KN/mm3墙背填土容重γ土=20KN/mm3裂缝限值0.2mm覆土厚H1=5.9m水位距离墙底H3=9.2m墙高H=3.6m地面堆积荷载q0=10KN/m2墙厚h（mm）=350mm保护层(mm)=35mm横载分项系数1.2（二）土压力按主动土压力计算：Ka=0.50q=γ土H1Ka=59.00KN/m2q1=q0Ka+q土1=64.00KN/m2q土2=(γ土×H-γ水×H3)×Ka=18.00KN/m2q水2=γ水H3=92KN/m2q2=q1+q土2+q水2=174.00KN/m2q11=1.2×q1=76.8KN/m2q22=1.2×q2=208.8KN/m2(三)内力计算（基本组合下）：Ｍ支座=-H2×（8q22+7q11）/120=-238.46KN·MQ墙顶=H×（11q11+4q22）/40=126.00μ=q11/q22＝0.37ν=[(9μ2+7μ+4)/20]0.5=0.624191907X=(ν-μ)H/(1-μ)=1.459943734m Xo=H-X= 2.1400563m Ｍmax=Q墙顶X-q11X2/2+（q22-q11）X3/6H=83.08937KN·M（四）配筋计算混凝土抗压强度fcd=14.3N/mm2ho=305mm钢筋设计强度fy=360N/mm2计算宽度b=1000mmＭ支座 =f cd bx(h0-x/2)238464000.00 =14300x(305-x/2)x =60.719 m≤ξb h0 =0.53×305.00 =161.7mm 解得A s = Ｍ支座/(ho-x/2)/f y =2480mm2Ｍmax =f cd bx(h0-x/2)83000000.00 =14300x(305-x/2)x =19.664 mm≤ξb h0 =0.53×305.00 =161.7mm 解得跨中A s = Ｍmax/(ho-x/2)/f y =803mm2（五）裂缝计算钢筋直径d=18mm钢筋间距75mm每延米实配钢筋A s=3392.92mm2标准组合下Ｍk支座=-H2×（8q2+7q1）/120=-198.72KN·Mσsk=Ｍk支座/(0.87hoAs)=220.7236N/mm2αcr=2.1ρte=0.019388115ftk=2.01ψ=0.794701285< 1 且>0.2所以ψ取0.794701285Es=200000c=35deq=18裂缝宽度W fk=0.259274198mm裂缝不满足要求。

地下室外墙及底板保护层厚度的问题该帖被浏览了2144次| 回复了20次按照《混凝土结构设计规范》GB50010-2002中9.2.1条第9.2.1条纵向受力的普通钢筋及预应力钢筋，其混凝土保护层厚度(钢筋外边缘至混凝土表面的距离)不应小于钢筋的公称直径，且应符合表9.2.1的规定。

纵向受力钢筋的混凝土保护层最小厚度(mm) 表9.2.1环境类别板、墙、壳梁柱≤C20 C25-C45 ≥C50≤C20 C25-C45≥C50≤C20 C25-C45 ≥C50一 20 15 15 30 2525 30 30 30二 a - 20 20 - 3030 - 30 30二b - 25 20 - 3530 - 35 30三- 30 25 - 4035 - 40 35注：基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm;当无垫层时不应小于70mm.按照上表来查的话，对于地下室外墙有地下水时，外墙纵筋保护层厚度为30mm,无地下水时外墙纵筋保护层厚度为25mm,底板有垫层时钢筋保护层厚度为40mm,无垫层时50mm。

而按照《地下工程防水技术规范》GB50108-2001中4．1．6 防水混凝土结构，应符合下列规定：1 结构厚度不应小于250mm；2 裂缝宽度不得大于0.2mm，并不得贯通；3 迎水面钢筋保护层厚度不应小于50mm。

这样外墙和底板的混凝土钢筋保护层厚度均为50mm。

但是我看不少地下室设计中外墙钢筋保护层厚度都没有取到50mm，一般取到30mm或40mm。

不知道大家在设计时外墙的钢筋保护层厚度取多少？审图时要求取到多少PKPM系列新规范应用指南——刚度比（薄弱层）2006-11-21 21:37:56| 分类：默认分类| 标签：|字号大中小订阅《高规》4.4.2 抗震设计的高层建筑结构，其楼层侧向刚度不宜小与相邻上部楼层侧向刚度的70%，或其上相邻三层侧向刚度平均值的80%。

《高规》5.1.14 对于竖向不规则的高层建筑结构，包括某楼层抗侧刚度小于其上一层的70%或小于其上相邻三层侧向刚度平均值的80%，或结构楼层层间抗侧力结构的承载力小于其上一层的80%，或某楼层竖向抗侧力构件不连续，其薄弱层对应于地震作用标准值的地震剪应力应乘以1.15的增大系数；《高规》附录E.0.2 底部大空间层数大于一层时，其转换层上部与下部结构的等效侧向刚度比re宜接近1，非抗震设计不应大于2，抗震设计不应大于1.3。

科技 信息
０ 规划与 设计０
ＳｍＮ￣ Ｅ Ｈ Ｏ Ｏ Ｙ ｐ Ａ１Ｎ Ｃ Ｃ 母ＴＣ Ｎ Ｌ Ｇ Ｆ ｌ１ ０
２１ 年 第５ ０１ 期

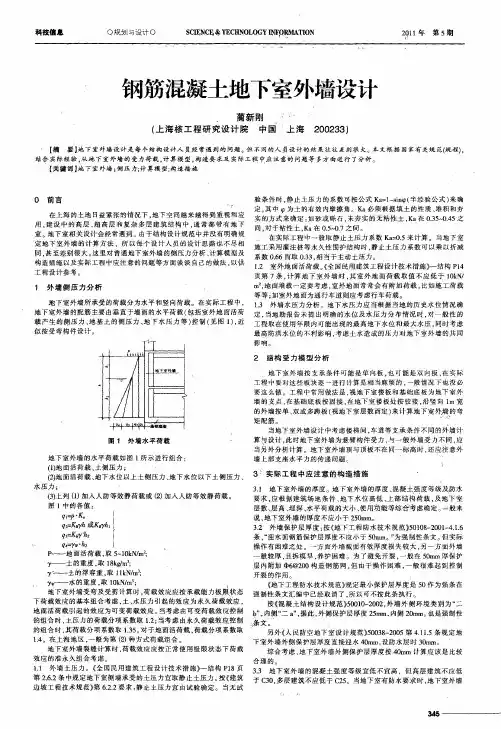

钢筋混凝土地下室外墙设计
蔺 新 刚 （ 海核 工程 研 究设计 院 中国 上
．
上海
２０ ３ ０ ２ ３）
【 摘
要】 地下室外墙设 计是每 个结构设 计人 员经常遇 到的问题 。 不同的人 员设计 的结果往往差别很大。本文根据 国家有关规范（ 但 规程）
实的方式来确定 ： 如砂 或砾石 ． 未夯实的无粘性土 ， 在 ０３ — ． Ｋａ ．５ ０４ ５之 用 ， 设 中 的 高 层 、 高 层 和 复 杂 多 层 建 筑 结 构 中 ， 常 都 带 有 地 下 建 超 通 间 ， 于粘 性 土 ． ａ在 ０５ ０７之 间 。 对 Ｋ ．～ ． 室 。地 下 室 相 关 设 计 会 经 常 遇 到 。由于 结 构 设 计 规 范 中并 没 有 明 确 规 在实际工程 中一般取静 止土压力系数 Ｋ ＝ ． ａ Ｏ５来计算 。当地下 室 定 地 下 室 外 墙 的 计 算 方法 。所 以每 个 设 计 人 员 的设 计 思 路 也 不 尽 相 施 工 采 用 灌 注 桩 等 永 久 性 围 护 结 构 时 ， 止 土 压 力 系 数 可 以乘 以折 减 静 同， 甚至差别很大 。 这里对普通地下室外墙的侧压力分析 、 计算模型及 系 数 ０６ ．６而 取 ０３ ， 当 于 主 动 土压 力 。 ．３ 相 构造措施 以及实际工程 中应注意的问题等方面谈谈 自己的做法 ， 以供
Ｉ ｌ
ｉ Ｌ ・
ｊ
要这么做。工程中常用 做法是 ， 视地下室楼板和基 础底 板为地下室外 墙 的 支 点 ， 基 础 底 板 按 固接 ， 地 下 室 楼 板 处 按 铰接 ， 竖 向 ｌ 宽 在 在 沿 ｍ 的外墙按 单、 双或 多跨板 （ 视地下室层数而定 ） 来计算地 下室夕墙 的弯 卜 矩 配筋 。 ’ 当地 下室外墙设计 中考虑楼梯 问， 车道等支承条 件不同的外墙 计 算 与设计 ， 时地下 室外墙为悬臂构件受力 ， 此 与一般外墙受力不 同， 应 当另外分析计算 。地下室外墙顶与顶板不在 同一标 高时 ， 还应 注意外 墙 上 部 支 座 水 平 力 的传 递 问题 。

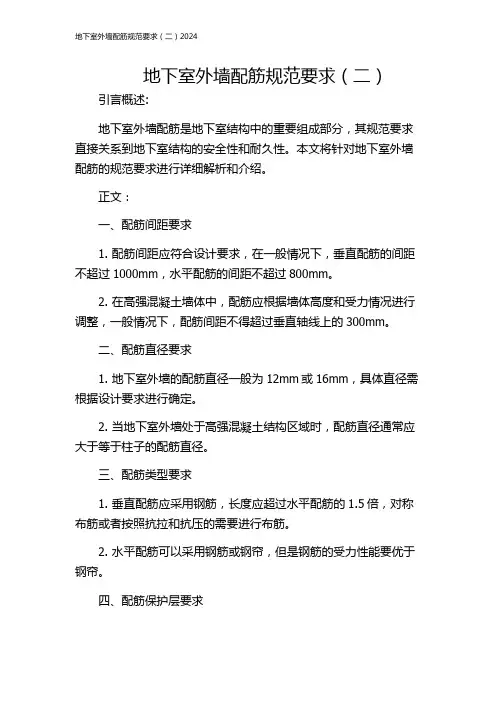

地下室外墙配筋规范要求（二）引言概述:地下室外墙配筋是地下室结构中的重要组成部分，其规范要求直接关系到地下室结构的安全性和耐久性。
