角塑验配之角膜地形图解读

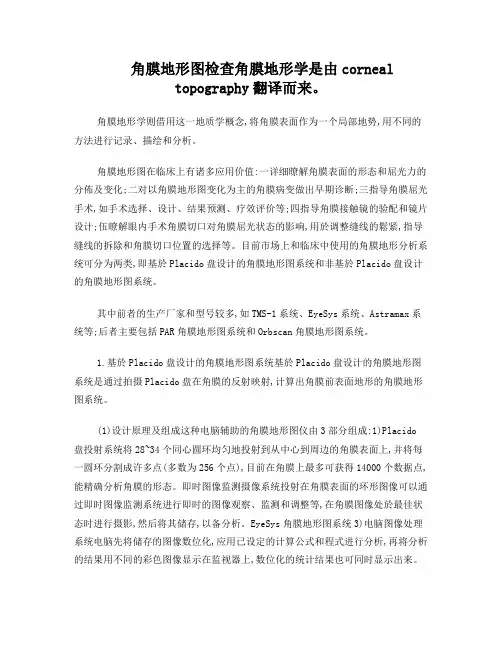

角膜地形图检查角膜地形学是由cornealtopography翻译而来。

角膜地形学则借用这一地质学概念,将角膜表面作为一个局部地势,用不同的方法进行记录、描绘和分析。

角膜地形图在临床上有诸多应用价值:一详细瞭解角膜表面的形态和屈光力的分佈及变化;二对以角膜地形图变化为主的角膜病变做出早期诊断;三指导角膜屈光手术,如手术选择、设计、结果预测、疗效评价等;四指导角膜接触镜的验配和镜片设计;伍瞭解眼内手术角膜切口对角膜屈光状态的影响,用於调整缝线的鬆紧,指导缝线的拆除和角膜切口位置的选择等。

目前市场上和临床中使用的角膜地形分析系统可分为两类,即基於Placido盘设计的角膜地形图系统和非基於Placido盘设计的角膜地形图系统。

其中前者的生产厂家和型号较多,如TMS-1系统、EyeSys系统、Astramax系统等;后者主要包括PAR角膜地形图系统和Orbscan角膜地形图系统。

1.基於Placido盘设计的角膜地形图系统基於Placido盘设计的角膜地形图系统是通过拍摄Placido盘在角膜的反射映射,计算出角膜前表面地形的角膜地形图系统。

(1)设计原理及组成这种电脑辅助的角膜地形图仪由3部分组成:1)Placido盘投射系统将28~34个同心圆环均匀地投射到从中心到周边的角膜表面上,并将每一圆环分割成许多点(多数为256个点),目前在角膜上最多可获得14000个数据点,能精确分析角膜的形态。

即时图像监测摄像系统投射在角膜表面的环形图像可以通过即时图像监测系统进行即时的图像观察、监测和调整等,在角膜图像处於最佳状态时进行摄影,然后将其储存,以备分析。

EyeSys角膜地形图系统3)电脑图像处理系统电脑先将储存的图像数位化,应用已设定的计算公式和程式进行分析,再将分析的结果用不同的彩色图像显示在监视器上,数位化的统计结果也可同时显示出来。

颜色编码的引入可以提供颜色直观地显示出角膜表面的屈光度,用不同颜色对应不同屈光度,以暖色(红、橙、黄)表示较强屈光度,即角膜陡峭部位;以冷色(紫、深蓝、浅蓝)表示较弱屈光度,即角膜平坦部位;绿色为中间色。

角膜地形图读图解析角膜地形学是由cornealtopography翻译而来。

角膜地形学则借用这一地质学概念，将角膜表面作为一个局部地势，用不同的方法进行记录、描绘和分析。

角膜地形图分析的目的是：1）诊断角膜形状异常和评价角膜的光学特性；2）角膜地形图量化分析眼球表面的形态，为精细验光提供直观的依据，也为角膜塑形术术后的复查诊断提供考量依据；3）角膜地形图可测得角膜表面的屈光度及角膜曲率，角膜e值，预期视力效果以及角膜表面规则性指数及非对称性指数等参数；一，基于Placido盘设计的角膜地形图系统是通过拍摄Placido盘在角膜的反射映射，计算出角膜前表面地形的角膜地形图系统。

设计原理及组成这种电脑辅助的角膜地形图仪由3部分组成:1）Placido盘投射系统将28～34个同心圆环均匀地投射到从中心到周边的角膜表面上，能精确分析角膜的形态。

2）即时图像监测摄像系统在角膜图像处于最佳状态时进行摄影，然后将其储存，以备分析。

3）电脑图像处理系统电脑先将储存的图像数位化，应用已设定的计算公式和程式进行分析，再将分析的结果用不同的彩色图像显示在监视器上。

颜色编码可以提供颜色直观地显示出角膜表面的屈光度，用不同颜色对应不同屈光度，以暖色（红、橙、黄）表示较强屈光度，即角膜陡峭部位;以冷色（紫、深蓝、浅蓝）表示较弱屈光度，即角膜平坦部位;绿色为中间色。

二，解读检查结果是依照一定的分析软体计算出来的各类参数，不同角膜地形图系统所显示内容或参数名称大同小异，通常会包括以下参数。

角膜表面非对称指数（surface asymmetry index，SAI）:相隔180°的128条子午线等距离对应点的屈光度差值的加权总和。

国人角膜SAI正常值为0.3±0.1，圆锥角膜、角膜屈光手术后偏中心、角膜外伤等可使SAI值增高。

角膜表面规则指数（surface regularity index，SRI）:是对256条子午线上的角膜屈光度分布的评价，是指角膜表面光滑度，以三个相邻环屈光度的不一致性计算，仅选择中央10个环。

角膜地形图解读一、为什么叫角膜地形图？就是将角膜表面作为一个局部地势，采用不同的方法进行记录和分析，因其貌似地理学中地形表面高低起伏的形态，故称为角膜地形图。

它能够测量分析全角膜前表面任意点的曲率，屈光力和高度。

新型地形图还可以了解角膜后表面的状态以及角膜厚度，是研究角膜前表面形态的一种系统而全面的定量分析手段。

二、角膜地形图分类分为两大类：基于Placido盘的传统地形图系统和非Placido盘系统。

1、Placido盘系统常见机器有Medmont、T omy、Zeiss等。

2、非Placido盘系统常见机器是Pentacam。

Placido盘是黑白相间的同心圆环。

正常的角膜像应该是规则的同心圆，规则散光为不同形状的椭圆，不规则散光则是不规则的角膜像。

圆环的宽度增加，表示角膜曲率比较平坦。

而圆环的宽度减少，则表示角膜曲率较陡。

基于Placido盘设计的角膜地形图，一般有28-34个同心环投射，每环256个点最多可包含14000个角膜曲率的数据点，最大可覆盖95%的角膜面积。

3、Medmont和Pentacam的区别三、解读角膜地形图1、颜色：暖色代表角膜前表面陡峭的区域；如:红色，橙色，和黄色。

绿色代表中间区域；冷色如淡蓝色和深蓝色，代表平坦区域。

2、轴向图：轴向图是假定角膜每一个区域的曲率中心都在角膜中心轴上，这样的曲率表达模式在中央区域精确度较高，而周边部误差大，适合正常的角膜形态。

轴向图表达的是角膜的整体形态映像。

3、切线图：每个区域的曲率中心都不在角膜的中心轴上，它反映的是每个点的真实角膜曲率，不受角膜轴向的限制。

与轴向图相比，切线图对曲率的变化更敏感。

可表达角膜上的细微曲率变化，平坦的曲率会更平坦，陡峭的曲率会更陡峭。

所以，切线图适用于角膜塑形后、屈光手术后和圆锥角膜患者。

4、高度图获知角膜各点形态后系统拟合出一个与角膜最贴合的球面，该球面就是最佳匹配球面。

而高度图显示的是角膜表面各点与该球面的差异。

角膜地形图阅读及基本使用Placido 地形图常用的有日本TOMEY-4、澳大利亚产的Medmont、和Oculus keratograph、Topcon、AstraMax等视光领域多用Placido地形图常用的有Pentacam (Scheimpflug),OCT，Orbscan（裂隙扫描）等今天主要讲的是medmont和tomey角膜曲率计：角膜曲率计的特点仅能测量中央3mm的曲率，重复性较高，范围较为局限Placido盘可以测量整个角膜的形态，能较为完整的反映整个角膜形态临床如果是软镜的验配角膜曲率计就可以了，如果是RGP或者塑形镜验配，需要结合角膜地形图现在主流的placido地形图为小锥头地形图，相对于大锥头有以下的特点：·消除了鼻子和眉头的阴影。

·提供更广泛的角膜覆盖环激光。

·光照更柔和，提高患者的舒适度。

·操作技巧：调整患者头位。

现主流的地形图均为小锥头地形图眼窝较深的人群，需要注意侧头，避免碰撞鼻梁Placido盘地形图测量时受泪液的干扰较大，需要在瞬目后泪液均匀时测量，测量的范围尽可能最大，在选图时应观察palcido环的清晰度，左图为正常泪膜，右图为泪液分布不均时发生了扭曲。

两台地形图仪均能满足临床的需求，对于接触镜的验配有重要作用。

常用地形图 TMS-4 界面评估一张地形图是否合格包括以下几点1，测量的范围是否够大2，泪液是否均匀3，如果地形图异常，那数值会爆黄色或者红色临床上可以根据需要选择不同的色阶，让地形图显示的角膜形态更直观明了同一个角膜可以不同形态显现1，topography：地形图测量功能2，composite topography：组合地形图，用于不好测量的眼，可以多个角度测量后组合，准确性较差3，video topography：录像功能4，tear film analysis ：泪液分析功能这个功能很好用！这是medmont界面FK&SK:平坦和陡峭方向的曲率△K:角膜散光Fe&Se：平坦E和陡峭E值，描述角膜从中央岛周边曲率的变化速率，在塑形镜验配重很重要HVID:水平可见虹膜直径SAI&SRI:角膜对称性指数和规则性指数，描述角膜形态，不规则的角膜直接黄色或红色显示，绿色正常3mm，5mm，7mm 曲率：帮助塑形镜的验配关闭颜色功能，使用iris测量HVID，帮助选择接触镜直径泪液功能较好时，测量曲线波动小曲线波动性较大，泪液功能不好，如果验配接触镜，那么得考虑泪液的功能选择不同地形图的类型：轴向图，切向图，高度图，等等下面重点介绍这几个图的含义在硬性角膜接触镜验配中，常用以下几种类型的地形图曲线上每一点的曲率计算都以该处法线与主光轴上交点为曲率中心。

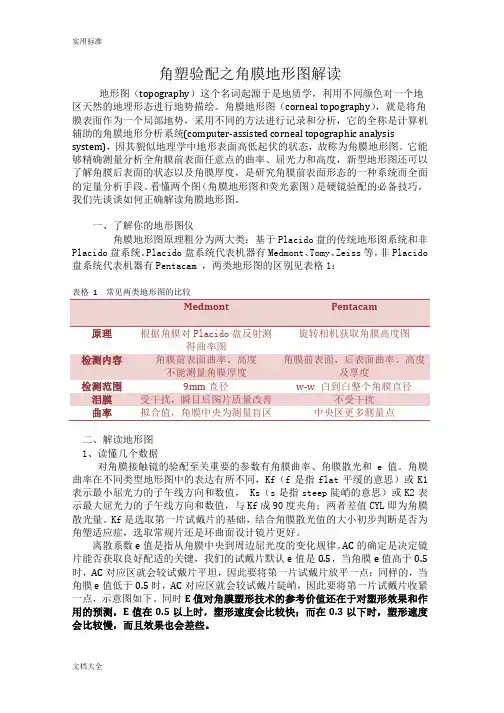

角塑验配之角膜地形图解读地形图（topography）这个名词起源于是地质学，利用不同颜色对一个地区天然的地理形态进行地势描绘。

角膜地形图（corneal topography），就是将角膜表面作为一个局部地势，采用不同的方法进行记录和分析，它的全称是计算机辅助的角膜地形分析系统(computer-assisted corneal topographic analysis system)，因其貌似地理学中地形表面高低起伏的状态，故称为角膜地形图。

它能够精确测量分析全角膜前表面任意点的曲率、屈光力和高度，新型地形图还可以了解角膜后表面的状态以及角膜厚度，是研究角膜前表面形态的一种系统而全面的定量分析手段。

看懂两个图（角膜地形图和荧光素图）是硬镜验配的必备技巧，我们先谈谈如何正确解读角膜地形图。

一、了解你的地形图仪角膜地形图原理粗分为两大类：基于Placido盘的传统地形图系统和非Placido盘系统。

Placido盘系统代表机器有Medmont、Tomy、Zeiss等，非Placido 盘系统代表机器有Pentacam ，两类地形图的区别见表格1：表格 1 常见两类地形图的比较得曲率图检测内容角膜前表面曲率、高度不能测量角膜厚度角膜前表面、后表面曲率、高度及厚度检测范围9mm直径w-w 白到白整个角膜直径泪膜受干扰，瞬目后图片质量改善不受干扰曲率拟合值，角膜中央为测量盲区中央区更多测量点二、解读地形图1、读懂几个数据对角膜接触镜的验配至关重要的参数有角膜曲率、角膜散光和e值。

角膜曲率在不同类型地形图中的表达有所不同，Kf（f是指flat平缓的意思）或K1表示最小屈光力的子午线方向和数值， Ks（s是指steep陡峭的意思）或K2表示最大屈光力的子午线方向和数值，与Kf成90度夹角；两者差值CYL即为角膜散光量。

Kf是选取第一片试戴片的基础，结合角膜散光值的大小初步判断是否为角塑适应症，选取常规片还是环曲面设计镜片更好。
