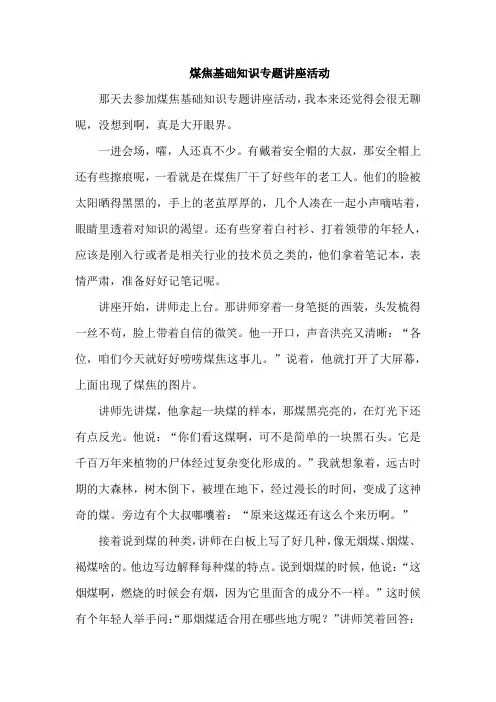

煤焦基础知识专题讲座活动
煤焦基础知识专题讲座活动那天去参加煤焦基础知识专题讲座活动，我本来还觉得会很无聊呢，没想到啊，真是大开眼界。
一进会场，嚯，人还真不少。
有戴着安全帽的大叔，那安全帽上还有些擦痕呢，一看就是在煤焦厂干了好些年的老工人。
他们的脸被太阳晒得黑黑的，手上的老茧厚厚的，几个人凑在一起小声嘀咕着，眼睛里透着对知识的渴望。
还有些穿着白衬衫、打着领带的年轻人，应该是刚入行或者是相关行业的技术员之类的，他们拿着笔记本，表情严肃，准备好好记笔记呢。
讲座开始，讲师走上台。
那讲师穿着一身笔挺的西装，头发梳得一丝不苟，脸上带着自信的微笑。
他一开口，声音洪亮又清晰：“各位，咱们今天就好好唠唠煤焦这事儿。
”说着，他就打开了大屏幕，上面出现了煤焦的图片。
讲师先讲煤，他拿起一块煤的样本，那煤黑亮亮的，在灯光下还有点反光。
他说：“你们看这煤啊，可不是简单的一块黑石头。
它是千百万年来植物的尸体经过复杂变化形成的。
”我就想象着，远古时期的大森林，树木倒下，被埋在地下，经过漫长的时间，变成了这神奇的煤。
旁边有个大叔嘟囔着：“原来这煤还有这么个来历啊。
”接着说到煤的种类，讲师在白板上写了好几种，像无烟煤、烟煤、褐煤啥的。
他边写边解释每种煤的特点。
说到烟煤的时候，他说：“这烟煤啊，燃烧的时候会有烟，因为它里面含的成分不一样。
”这时候有个年轻人举手问：“那烟煤适合用在哪些地方呢？”讲师笑着回答：“这就问得好啦，烟煤可以用来发电、炼焦，用处可大了。
”讲焦的时候就更有趣了。
讲师说焦是从煤里提炼出来的，是钢铁行业的重要原料。
他给我们看了炼焦的过程图，那图里的炼焦炉像个大怪物，红红的火焰在里面燃烧。
有个老工人看了就说：“这炼焦可不容易啊，温度啥的都得控制好。
”讲师点点头说：“没错，温度、压力这些参数都很关键，稍微有点偏差，炼出来的焦质量就不一样了。
”在讲座过程中，大家都听得特别认真。
有时候有人提问，讲师回答得也特别详细。
中场休息的时候，大家还在讨论呢。
一期炼焦四班5月份技术讲课(1)
一、电气部分不能交换的原因
1、继电器坏； 2、程序混乱； 3、没电； 4、感应器坏； 5、电磁阀坏。
以上通知电气人员来处理。
二、机务部分
1、油压不够；原因：油缸漏油、油管漏油。 2、油泵不上量；原因：油箱进空气。 3、油量小，调节阀关小啦，调节流量。 4、废气砣杆卡塞，交换考克卡塞。定期纱砣杆，定 期跟交换考克清洗，加油。

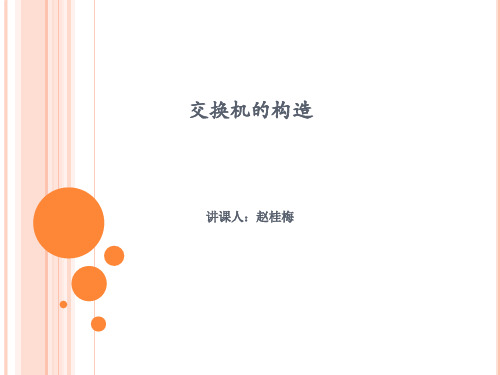

交换机的构造
讲课人：赵桂梅
交换机的构造
交换机是带动各转动拉条进行交换的动力机械。交 换设备是切换焦炉加热系统气体流动方向的动力设 备和传动机构，包括交换机和交换传动装置，每次 交换所需时间为46.6秒。 交换机操作步骤：关煤气( 15秒） （停顿0.8秒） 交换空气和废气 （15秒） （0.8秒）开煤气 （15秒）
处理方法2、直接到线位感应器出用铁块感应，让信 号传送至交换机，交换机收到信号后，自然停。
液压交换机是液压站和电气控制系统组成。是由油 箱、油泵、
液压站的构造
液压站是由油箱、油泵、电机、漏油器、压力表、调节阀、溢流 阀、换向阀（电磁阀)、手摇装置。
电气控制系统
1、操作台；2、电源；3、电气控制系统；4、限位 指示。
煤气线位指示灯和废气线位指示灯
交换机的工作原理
每隔30分钟由电动指挥仪按交换顺序启闭电磁阀， 电动机通电后带动叶片泵，将油箱内的油加压到工 作压力，经管路冲开单向阀，在分配器内进行分配， 如果工作液的压力大于规定压力，溢流安全阀就自 动打开，分配器内的一部分液体进管路流回储油箱， 以控制液体的工作压力。再通过电液换向阀定向， 进入油缸推动油缸活塞，活塞杆带动各交换拉条， 进行煤气、空气和废气交换。在液体会流的管路上， 安装有调节阀，控制回流液的流量，使活塞在油缸 内按规定的交换程序和交换时间，按一定速度，匀 速地运动。停电时，用手摇装置进行交换。
配煤培训讲义
焦化一厂配煤培训资料一、配煤的作用：1.焦煤资源缺乏，用配煤方法可以大量节约主焦煤。
2.焦煤的结焦性虽好，但有的主焦煤在炼焦时膨胀压力较大，损害炉体，有的含杂质较多，用配合煤的方法可以解决上述问题。
3.焦煤的价格较高，用配合煤炼焦可以降低焦炭成本。
4.充分利用各单种煤的结焦特性，改善焦炭质量5.在保证焦炭质量的前提下，增加炼焦化学产品的产率和煤气的发生量二、炼焦配煤的原则：1.充分考虑焦炭质量品种的要求，配合煤性质与预处理工艺及炼焦条件相适应。
2.充分考虑炼焦煤资源条件，既要考虑本地区煤炭资源，又要考虑扩大炼焦煤源。
3.配煤中要有一定量的基础煤种，重视各单种煤的结焦特性和配伍性，最大限度地增加若黏结性煤应用比例。
4.适量增加高挥发性煤的用量，有利于增加炼焦化学产品，防止碳化室中煤料结焦过程产生的侧膨胀压力超过炉墙极限负荷，避免推焦困难。
5.充分考虑炼焦煤的运输压力，缩短煤源平均运距，物流流向合理，在特殊情况下有调节余地。
6.主要用煤煤种来煤数量稳定，质量均匀。
7.在保证上述条件的基础上，利用最优化方法，达到配煤成本最低的要求。
三、配合煤质量指标大体上可以分为两类，即化学性质，如灰分、硫分、矿物质组成；工艺性质，如煤化度、黏结性、细度、膨胀压力等。
四、电子称岗位技术操作规程1、开机前，应仔细检查皮带机，确认完好后方可开机。
2、认真检查台秤，确保其灵敏、准确。
3、在得到上煤、要煤信号，且煤3号皮带开启后，启动1、2号皮带。
4、皮带启动后依次启动1#、2#、3#、4#、5#、6#、7#电子给料机。
5、配煤进行时，配煤人员需坚守岗位，发现不下煤时，立即清通。
6、得到停机信号后，按顺序依次停1#、2#、3#、4#、5#、6#、7#电子给料机，最后停1#皮带。
7、打扫卫生，保管好配检工具。
五、电子称岗位安全操作规程1、上班前，应穿戴齐全劳保用品，女工应将辫子盘在帽子内。
2、严禁酒后上岗。
上岗操作要集中精力，不允许打闹、睡觉、聊天、妨碍他人工作，更不许做与本工作无关的事情。
炼焦煤配煤技术PPT学习教案
第11页/共39页
4、炼焦配煤的优点 ⑴ 节约优质炼焦煤，扩大炼焦煤源。 ⑵ 充分利用各种煤的结焦特性取长补短，改善冶金焦
炭质量。 ⑶ 合理利用煤炭资源，在保证焦炭质量的前提下，增
加炼焦化学产品的产率和炼焦煤气的发生量。 ⑷ 充分利用本地资源，因地制宜发展焦化企业。 这些要求是互相联系的，要因时、因地、因条件而定， 寻找切实可行的炼焦配煤方案。
第17页/共39页
(3)、配合煤的挥发分 配合煤的挥发分可根据单种煤的挥发分近似地按加权平均计算。在配合煤
中配入的高挥发分煤的数量多，则炼焦煤气和化学产品的产率将增高。但大 多数的高挥发分煤的结焦性低于中等挥发分煤，故它们的配用量过多会使焦 炭质量下降。为了充分利用我国储量较多的高挥发分煤的资源，应在满足焦 炭质量的前提下，多配高挥发分煤，尤其是炼制供中、小高炉用焦炭的配合 煤更应该如此。
第10页/共39页
研究认为，废塑料与煤共焦化技术可行。该所曾对几种沥青与重庆焦化渣 用Corbett法进行了组成分析，研究表明，减压渣油和丙烷脱沥青饱和烃含量 较高，沥青质很少，作为改质剂性能较差。热裂化渣油和乙烯焦油含有相当 高的芳烃与沥青，QI少，因此作为改质剂性能较好。煤焦油沥青具有较高的 芳香性能，因此溶剂性能较好，但QI含量高，对焦油过程中间相发展不利。
在炼焦技术上、大多数炼焦用的单独焦煤都不能练出 符合高炉对焦炭强度和质量要求的焦炭，而粘结性较好 的主焦煤即使能单独练出强度合格的焦炭，但是由于在 炼焦过程中药产生较强的膨胀压力，而影响焦炉的寿命 或造成难推焦等问题，而肥煤虽有较强的粘结性，单单 独炼焦时、练成的焦炭易形成部分的蜂窝焦而影响焦炭 的强度，因此
确定配煤比并没有一定公式，一般应遵循上述配煤原则，因地制宜，依据 单种煤的结焦性，通过配煤小实验和中试、拟定初步的配煤方案，然后进行 试生产，配合后的煤各项指标应满足焦炭对配煤指标的要求。
4、炼焦配煤的优点 ⑴ 节约优质炼焦煤，扩大炼焦煤源。 ⑵ 充分利用各种煤的结焦特性取长补短，改善冶金焦
炭质量。 ⑶ 合理利用煤炭资源，在保证焦炭质量的前提下，增
加炼焦化学产品的产率和炼焦煤气的发生量。 ⑷ 充分利用本地资源，因地制宜发展焦化企业。 这些要求是互相联系的，要因时、因地、因条件而定， 寻找切实可行的炼焦配煤方案。
第17页/共39页
(3)、配合煤的挥发分 配合煤的挥发分可根据单种煤的挥发分近似地按加权平均计算。在配合煤
中配入的高挥发分煤的数量多，则炼焦煤气和化学产品的产率将增高。但大 多数的高挥发分煤的结焦性低于中等挥发分煤，故它们的配用量过多会使焦 炭质量下降。为了充分利用我国储量较多的高挥发分煤的资源，应在满足焦 炭质量的前提下，多配高挥发分煤，尤其是炼制供中、小高炉用焦炭的配合 煤更应该如此。
第10页/共39页
研究认为，废塑料与煤共焦化技术可行。该所曾对几种沥青与重庆焦化渣 用Corbett法进行了组成分析，研究表明，减压渣油和丙烷脱沥青饱和烃含量 较高，沥青质很少，作为改质剂性能较差。热裂化渣油和乙烯焦油含有相当 高的芳烃与沥青，QI少，因此作为改质剂性能较好。煤焦油沥青具有较高的 芳香性能，因此溶剂性能较好，但QI含量高，对焦油过程中间相发展不利。
在炼焦技术上、大多数炼焦用的单独焦煤都不能练出 符合高炉对焦炭强度和质量要求的焦炭，而粘结性较好 的主焦煤即使能单独练出强度合格的焦炭，但是由于在 炼焦过程中药产生较强的膨胀压力，而影响焦炉的寿命 或造成难推焦等问题，而肥煤虽有较强的粘结性，单单 独炼焦时、练成的焦炭易形成部分的蜂窝焦而影响焦炭 的强度，因此
确定配煤比并没有一定公式，一般应遵循上述配煤原则，因地制宜，依据 单种煤的结焦性，通过配煤小实验和中试、拟定初步的配煤方案，然后进行 试生产，配合后的煤各项指标应满足焦炭对配煤指标的要求。
炼焦3月培训讲义

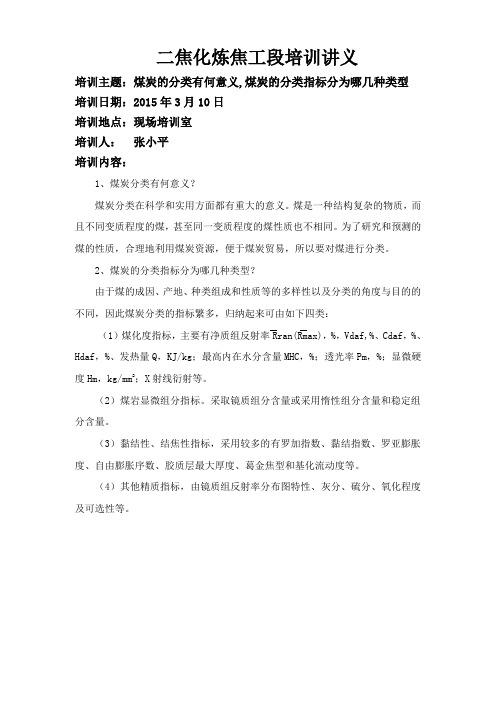

二焦化炼焦工段培训讲义
培训主题：煤炭的分类有何意义,煤炭的分类指标分为哪几种类型
培训日期：2015年3月10日
培训地点：现场培训室
培训人：张小平
培训内容：
1、煤炭分类有何意义？
煤炭分类在科学和实用方面都有重大的意义。
煤是一种结构复杂的物质，而且不同变质程度的煤，甚至同一变质程度的煤性质也不相同。
为了研究和预测的煤的性质，合理地利用煤炭资源，便于煤炭贸易，所以要对煤进行分类。
2、煤炭的分类指标分为哪几种类型？
由于煤的成因、产地、种类组成和性质等的多样性以及分类的角度与目的的不同，因此煤炭分类的指标繁多，归纳起来可由如下四类：
（1）煤化度指标，主要有净质组反射率Rran(Rmax)，%，Vdaf,%、Cdaf，%、Hdaf，%、发热量Q，KJ/kg；最高内在水分含量MHC，%；透光率Pm，%；显微硬度Hm，kg/mm2；X射线衍射等。
（2）煤岩显微组分指标。
采取镜质组分含量或采用惰性组分含量和稳定组分含量。
（3）黏结性、结焦性指标，采用较多的有罗加指数、黏结指数、罗亚膨胀度、自由膨胀序数、胶质层最大厚度、葛金焦型和基化流动度等。
（4）其他精质指标，由镜质组反射率分布图特性、灰分、硫分、氧化程度及可选性等。
炼焦配煤专业知识培训
炼焦配煤专业知识培训炼焦配煤专业知识一、煤的形成和分类二、焦炭和成焦原理三、配煤炼焦和备煤工艺四、焦炭对高炉的影响五、相关知识介绍教案内容几十亿年以前，植物生长得持别高大和繁茂。
这些落群生长的陆生植物，构成了成煤的物质基础。
地壳下沉，慢慢地被水淹没、被山石覆盖。
厌氧细菌作用生物化学作用泥炭泥炭受压力和地热的作用泥炭变褐煤。
褐煤如果继续不断地受到增高的温度和压力的作用，褐煤就逐渐变成了烟煤或无烟煤了。
煤的形成简介腐植煤是由，在自然界中分布最广，蕴藏量最大，用途最广；腐植煤分布范围广，且煤层厚度厚，是我国煤炭开采的主要对象，而且在煤炭利用和化学加工方面占有主要的位置，因此，这里主要介绍腐植煤的相关知识！煤的分类自然界的煤可分为三大类，腐植煤 :高等植物形成的残植煤；高等植物中稳定组份(树皮、孢子、角质、树脂)富集而形成的腐泥煤 :低等植物和少量浮游生物形成的（藻类、菌类、地衣等），腐植煤的分类腐植煤的成煤过程主要分四个阶段：泥炭→褐煤→烟煤→无烟煤。
煤的最初形态就是泥炭，这在前面已经介绍，下面主要介绍一下后面煤的三种形态。
褐煤褐煤含炭在7><45～70%，分低级和高级两种。
低级褐煤呈现肉眼可见的木材纤维结构，这是有植物残骸变成煤的具体证明，其组织疏密不等，颜色灰褐。
高级褐煤没有明显的植物残骸式木质残骸的痕迹，颜色由褐而黑。
褐煤的主要特征是水份高（25～30%），热量小，放置空气中易变成粉末，无焦粘性，不能做炼焦用煤。
烟煤烟煤的颜色由暗黑而亮黑，固定碳高（82%左右），发热量大，它的挥发份含量一般在11～<45%之间，具有一定的焦粘性，但烟煤种类较多，性质差异也较大，后面将会做详细介绍。
上述煤种中烟煤最适于焦化生产炼焦，有时可根据具体情况使用少量的无烟煤混配炼焦。
无烟煤无烟煤硬度较大，颜色黑亮有光泽，断口锐利，所含热量（约900～9200大卡）和碳（95%左右）很高，主要做动力燃料。
炼焦专业知识讲座
炼焦炉旳动工准备及日常维护
为确保顺利推焦，炭化室底砖不得有与焦饼推出方向 相反旳错台，表面不得有缺陷。炭化室宽度应符合设计尺 寸，机、焦侧绝对不能反差。墙面要平滑，与炉底面一样 不得有与推焦方向相反旳错台。
燃烧室两端旳炉肩，是安装保护板和炉门框旳地方， 要求其正面线与设计要求相差不超出±3mm，炉肩平直度 和垂直度误差不超出3mm，不然安装保护板和炉门框时， 炉肩石棉绳会有松有紧，生产后轻易由此漏气造成冒烟冒 火。砌炉端墙时，应注意膨胀缝旳尺寸和打扫。
炼焦炉旳动工准备及日常维护
砌篦子砖时，要注意不可混号，不然会影响后来旳加热气 流旳合理分布。篦子砖旳膨胀缝宽度必须予以确保，不足时 应对砖加工。篦子砖脚台为放置格子砖旳基础，其平直度应 满足不不小于±5mm旳质量要求。
两分式焦炉旳中心隔墙两侧为异向气流，故严密性尤为主 要。
(2)蓄热室 砌筑过程要注意控制墙旳中心线，预防蓄热室 洞宽偏小而影响格子砖旳安放，为此可将洞宽砌成负公差。 为确保斜道区砌筑平稳，蓄热室墙顶及相邻墙旳标高应经常 检验，一般要求蓄热室顶相邻墙旳标高不超出3mm，蓄热室 顶标高与设计尺寸误差不超出±5mm。
炼焦炉旳动工准备及日常维护
5．基准线、基准点和水平标杆、直立标杆旳安装 筑炉前先将总图与土建施工时所埋设旳永久性标桩和基准 点引到焦炉基础和抵抗墙旳预埋卡钉上，并由此引出焦炉纵向 中心线、炉端炭化室中心线、焦炉横向中心线和焦炉正面线等， 以此作为焦炉整体旳控制线。为控制炉组长向各墙、洞旳位置 和各层砖旳标高，设置水平标杆和直立标杆，水平标杆在焦炉 基础平台和炭化室底标高处沿机、焦两侧设置，其上刻出蓄热 室、炭化室、燃烧室中心线及各墙、洞宽度；垂直标杆在机焦 两侧每两个燃烧室设一种，其上刻出各主要标高及砖层标识。 有旳焦炉在砌筑前先安装炉柱和保护板，可利用此作砌筑 标杆，采用这种措施筑炉可同步进行废气开闭器等旳安装工程， 但大棚内机械化作业程度降低。

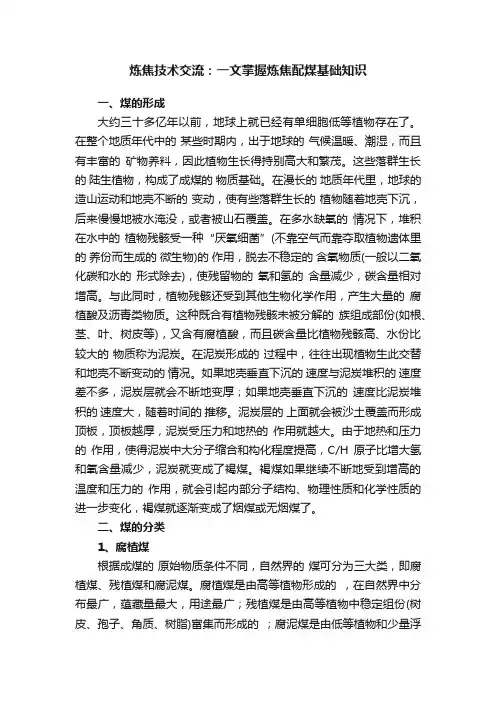

炼焦技术交流：一文掌握炼焦配煤基础知识
炼焦技术交流：一文掌握炼焦配煤基础知识一、煤的形成大约三十多亿年以前，地球上就已经有单细胞低等植物存在了。
在整个地质年代中的某些时期内，出于地球的气候温暖、潮湿，而且有丰富的矿物养料，因此植物生长得持别高大和繁茂。
这些落群生长的陆生植物，构成了成煤的物质基础。
在漫长的地质年代里，地球的造山运动和地壳不断的变动，使有些落群生长的植物随着地壳下沉，后来慢慢地被水淹没，或者被山石覆盖。
在多水缺氧的情况下，堆积在水中的植物残骸受一种“厌氧细菌”(不靠空气而靠夺取植物遗体里的养份而生成的微生物)的作用，脱去不稳定的含氧物质(一般以二氧化碳和水的形式除去)，使残留物的氧和氢的含量减少，碳含量相对增高。
与此同时，植物残骸还受到其他生物化学作用，产生大量的腐植酸及沥青类物质。
这种既合有植物残骸未被分解的族组成部份(如根、茎、叶、树皮等)，又含有腐植酸，而且碳含量比植物残骸高、水份比较大的物质称为泥炭。
在泥炭形成的过程中，往往出现植物生此交替和地壳不断变动的情况。
如果地壳垂直下沉的速度与泥炭堆积的速度差不多，泥炭层就会不断地变厚；如果地壳垂直下沉的速度比泥炭堆积的速度大，随着时间的推移。
泥炭层的上面就会被沙土覆盖而形成顶板，顶板越厚，泥炭受压力和地热的作用就越大。
由于地热和压力的作用，使得泥炭中大分子缩合和构化程度提高，C/H原子比增大氢和氧含量减少，泥炭就变成了褐煤。
褐煤如果继续不断地受到增高的温度和压力的作用，就会引起内部分子结构、物理性质和化学性质的进一步变化，褐煤就逐渐变成了烟煤或无烟煤了。
二、煤的分类1、腐植煤根据成煤的原始物质条件不同，自然界的煤可分为三大类，即腐植煤、残植煤和腐泥煤。
腐植煤是由高等植物形成的，在自然界中分布最广，蕴藏量最大，用途最广；残植煤是由高等植物中稳定组份(树皮、孢子、角质、树脂)富集而形成的；腐泥煤是由低等植物和少量浮游生物形成的（藻类、菌类、地衣等），分布范围小，煤层厚度不大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
宏观煤岩成分的镜煤中主要是镜质组，丝碳主要是丝碳组，亮煤和 暗煤是各种显微组分的混合体，但亮煤的主体是镜质组，暗煤的主体是
煤的成分
丝碳组。 在焦炭或半焦中以骨架形式存在的丝碳组，没有粘结性，称为惰性
组分。在热分解时基本没有液态产物，也不熔融，故和灰份一样，都称 为不可融组分。以颗粒间粘结物形式存在的镜质组粘结性最好，半镜质 组及稳定组形成的胶质体易于挥发，粘结性次于镜质组。它们称为而又有区别的两个不同概念。好的结焦性必 须具有一定的粘结性，而好的粘结性却不一定具备好 的结焦性。煤的粘结性和胶质体的塑性、流动性、膨 胀性和热稳定性及不透气性都影响煤的结焦性。炼焦 煤中，肥煤的粘结性最好，而焦煤的结焦性最好。
单种煤的炼焦特性
3.4 单种煤的炼焦特性 我国新的煤分类方案中的14种煤，除了无烟煤、不粘煤、长焰煤、
煤的成分
它是煤质研究的主要内容。煤的元素组成如碳、氢等也可以作为煤炭科学分 类的指标之一。
3.2 煤的岩相组成
虽然可以用工业分析和元素分析的方法来评价煤质，但往往发现， 即使两种煤的工业分析、元素分析接近，而其工业性质却有较大差异。 这是因为煤的岩相组成不同而引起的。煤的岩相组成有宏观煤岩成分和 显微煤岩成分之分。到目前为止，煤的岩相组成研究已经发展成一门独 立的学科—煤岩学。煤岩分析广法使用于炼焦煤的验收和评价、指导配 煤和
煤的成分
预测焦炭质量等方面。 3.2.1 宏观煤岩成分
用肉眼或放大镜观察，可以将煤区分为镜煤、亮煤、暗煤和丝炭四种 宏观煤岩成分。它们的颜色、光泽、断口等都各有特征，其性质也不同。 在显微镜下可以观察到镜煤和丝炭是单一的煤岩成分，亮煤和暗煤是混合 的煤岩成分。煤之所以有四种煤岩成组成，这与成煤过程的条件主要是泥 碳化过程的条件有关。 3.2.2 煤的显微组成
褐煤等4种以外，其它10种煤均可以配煤炼焦。一般都是以气煤、肥煤、 焦煤、1/3焦煤、瘦煤、气肥煤等为主。其它几种只能少量配入。
各种煤的性质不同，在配煤中的作用也不同。 3.4.1 气煤。气煤变质程度低，挥发份含量高，粘结性低，炼焦时，焦饼收缩
较大，并能形成垂直炉墙的纵裂纹。配煤中气煤比例高时，焦炭碎，强 度低。适当的配入气煤可使推焦容易，煤气和化学产品产率提高。
烟煤的分类标准
2、 烟煤的分类标准 煤的分类标准是指导煤炭资源综合利用的基 本法则，是统计资源储量、计划、供应和评价 煤炭资源利用合理性的基本依据。
烟煤的分类标准
类别 贫煤 贫瘦煤 瘦煤
焦煤
肥煤
符号 PM PS SM JM
FM
数码
11 12 13 14 15 24 25 16 26 36
Vdaf
另外，我国各种炼焦煤储量所占比例亦不协调， 1990年底探明储量 为，气煤包括1/3焦煤总储量高达50.56%，焦煤占19.61%，肥煤占13.05%， 瘦煤占14.79%，可见，粘结性好的焦煤和肥煤只占32.66%。
炼焦煤的资源概况
在地区分布上，炼焦煤也不平衡。华北区炼焦煤储量最大，约占全 国炼焦煤储量的2/3（其中山西省就占50%以上），华东区炼焦煤储量虽 占全国第二位，但只有15.18%，产量约占全国的1/4，其中安徽省炼焦煤 储量占全国的9.06%，仅次于山西省，居全国第二位。西南的崇山峻岭可 以称得上是我国南方的煤仓，其储量占全国的7.19%，主要分布在云、贵、 川三省。西北区占全国炼焦储煤量的8.16%，它主要集中在新疆、宁夏两 省。东北区炼焦煤储量较小，为全国炼焦煤总量的4.83%。中南区炼焦煤 的储量最少，只占全国总量的3.32%，主要炼焦煤产地在河南、湖南两省， 广东、广西、湖北很少有炼焦煤。
从煤岩学的观点分析煤的焦化现象，可以比作混凝土，骨材好比是 惰性物质，水泥浆则相当于镜质组、稳定组组分的活性物质。它们的量 与质及其分布状态决定着煤的焦化特性。
煤的主要特性
3.3 煤的主要特性 3.3.1 变质程度
变质程度是炼焦煤的主要特性之一。煤的变质程度也叫煤化度， 即在成煤条件下煤结构中芳构化和缩聚的程度。煤层在沉降过程中受 到温度和压力的影响，使H、N、O等元素含量逐渐减少，而C含量相对 增加，其化学和物理性质发生一系列的变化。这种变质作用的强弱不 同，对煤炭变质程度的影响也就不同，因此，同一煤田的底部煤层， 因受到高温高压的作用，其变质程度较高，越到上面，其变质程度越 浅。如有些煤田，上部为气煤，下部为肥煤。标志煤变质程度最重要 的一项指标是煤的挥发份，挥发份越低，变质程度越深。
煤的成分及特性
3、炼焦煤的成分及特性 3.1 煤的化学组成 煤的工业分析和元素分析是煤质的基本分析，通过它们可以对煤质的化学成 分有个基本的了解，作为合理利用的初步依据。 煤的工业分析包括煤的挥发分、水分、固定碳、灰分，是构成煤有机组分和 无机组分的主要成分。 煤的元素分析包括C、H、O、N、S等，是构成煤中有机质的主要元素。煤的组 成以有机质为主体，煤的工艺用途主要是由煤中有机质的性质决定的。有机质的 元素组成与煤的成因、煤岩组成及变质程度有关，所以
单种煤的炼焦特性
3.4.2 肥煤。肥煤是中等变质程度的煤，粘结性很高。单独成焦时，焦 炭有较多的横裂纹，在焦根部有蜂窝焦，焦炭的抗碎强度和焦煤炼出的 焦炭类似，但耐磨性稍差。因为它具有很强的粘结能力，所以肥煤是配 煤中的重要成分，并可以多配弱粘结性煤而炼成机械强度较好的冶金焦 炭。但高挥发份的肥煤结焦性较差，炼焦配煤中使用此种煤时，配合煤 中气煤用量就要减少。 3.4.3 焦煤。焦煤是能单独成焦的最好的炼焦煤。焦炭块度大，裂纹少， 耐磨性好，在配煤中起到提高焦炭强度的作用。但由于用焦煤炼焦，收 缩度小，膨胀压力大，如果配量过高，容易出现推焦困难现象，引起焦 炉损坏。
单种煤的炼焦特性
3.4.4 瘦煤。瘦煤的粘结性不高，配煤中适当配入瘦煤，可以降低半 焦收缩，焦炭块度较大，但配入量过多时，使配煤的粘结性过低，焦炭 的耐磨性下降，焦炭质量不好。 3.4.5 1/3焦煤。1/3焦煤是过度性煤种，它是介于焦煤、肥煤、气煤之 间的煤。单独也可以成焦，焦炭强度接近于肥煤，耐磨强度比肥煤低， 比气肥煤、气煤要高。1/3焦煤由于有较高的粘结性，是配煤炼焦的骨 架煤之一。 3.4.6 气肥煤。气肥煤是挥发份和粘结性都较高的特殊的煤种。单独成 焦时，焦炭强度低于肥煤，但又高于气煤，同时煤气发生量大，化学产 品产率也高。在配煤中可以增加化学产品。
要。常规的炼焦技术均采用配煤炼焦工艺。
炼焦配煤理论及配煤原则
4. 2 炼焦配煤理论 在当前国内外普遍存在的优质炼焦煤日益枯竭的情况下，炼焦工作者 非常重视配煤理论的研究。比较重视配煤技术的国家有日本、前苏联和 中国。日本是一个炼焦煤资源缺乏的国家，每年从国外进口大量的炼焦 煤。因此，在冶金焦的生产中，如何最有效的利用进口煤便成了日本炼 焦工作者的重要研究课题之一，探索配煤理论占有显著的位置。我国是 一个炼焦煤生产和消耗大国，近几年随着钢铁行业的快速发展，炼焦煤 资源日益紧张，如何扩大炼焦煤源，发展配煤理论，生产优质冶金焦， 也是炼焦工作者的头等大事。
＞37 ＞37 ＞37 ＞20~28 ＞28~37 ＞20~28 ＞28~37 ＞20~28 ＞28~37 ＞37 ＞37
分类指标
G
Y， mm
＞65※ ＞85※
＞50~65
＞35~50
＞50~65 ＞65※ ＞30~50 ＞30~50 ＞5~30 ＞5~30
≤5
≤5
≤5 ＞5~30
≤25.0 ＞25.0
≤25.0
b，% ≤ 220 ＞220
≤ 220
烟煤的分类标准
※当烟煤的粘结指数测值小于或等于85时，用Vdaf和G来划分煤类，当 粘结指数测值大于85时，则用Vdaf （%）和胶质层最大厚度Y （mm），或用Vdaf （%）和奥亚膨胀度b（%）来划分煤类。 ※※当G大于85时，用Y和b并列作为分类指标。当Vdaf ≤28时，b 暂定为150%；当Vdaf ＞28%时，b暂定为220%。当b和Y有矛盾 时，以Y值划分煤类为准。 新的分类标准采用数码组合和原有牌号相结合的原则，构成新 的分类系统。这种编码系统有利于国际上相互交流和对比。
炼焦配煤理论及配煤原则
易胀坏炉墙，出现难推焦。 而其它牌号的烟煤在通常的焦炉内大多不易单独炼出机械强度较高
的优质冶金焦炭。还有些炼焦煤因为含灰、硫等有害杂质过高，也不能 满足高炉冶炼的要求。另一方面，大、中、小高炉，铸造及其它工业对 焦炭质量也有不同要求，都不是凭单种煤炼焦所能解决的。
因此，从资源考虑，为了节约优质的炼焦煤，必须把部分粘结性好 的优质炼焦煤和其它中等或弱的粘结性煤配合一起炼焦，以扩大各种不 同牌号的烟煤的利用。从焦炭质量考虑，则必须把不同牌号的煤进行配 合使用，才能取长补短炼出各种质量合格的焦炭，以适应各种不同的需
配煤炼焦专业知识讲座
xxx
2017年7月
内容提要
1、我国炼焦煤的资源概况 2、烟煤的分类标准 3、炼焦煤的化学组成及特性 4、炼焦配煤理论及配煤原则 5、煤的成焦机理 6、焦炭性能、质量及标准 7、工艺因素对焦炭质量的影响 8、焦炭在高炉内的作用和行为
我国炼焦煤的资源概况
1、我国炼焦煤的资源概况 我国的煤炭资源丰富，储量和产量均占世界第三位，煤炭在我国的能源 构成中约占70%以上，是我国的主要能源。我国炼焦煤在煤炭探明储量 中的比例不高，且所占比例呈明显下降趋势，如在1976年炼焦煤占探明 储量的36.78%，而到1990年已下降为27.73%。
一般在显微镜下才能识别的煤的成分，叫显微成分。由植物转变而成
煤的成分
的是有机显微成分，而矿物质则是无机显微成分。国内外煤的显微成分 的分类有多种方案，归纳起来，分为两种类型：一类侧重于成因研究， 分类较细；另一类侧重于工艺性质的研究，分类较为简明。冶金系统一 般倾向于采用后一类分类方案，即煤的显微组成由镜质组、丝碳组、半 镜质组、稳定组、矿物质所组成，前四种是煤的有机显微组分，矿物质 则是由各种矿石如粘土矿、黄铁矿等所组成，是煤中的惰性物质，属于 无机显微组分。
煤的成分
丝碳组。 在焦炭或半焦中以骨架形式存在的丝碳组，没有粘结性，称为惰性
组分。在热分解时基本没有液态产物，也不熔融，故和灰份一样，都称 为不可融组分。以颗粒间粘结物形式存在的镜质组粘结性最好，半镜质 组及稳定组形成的胶质体易于挥发，粘结性次于镜质组。它们称为而又有区别的两个不同概念。好的结焦性必 须具有一定的粘结性，而好的粘结性却不一定具备好 的结焦性。煤的粘结性和胶质体的塑性、流动性、膨 胀性和热稳定性及不透气性都影响煤的结焦性。炼焦 煤中，肥煤的粘结性最好，而焦煤的结焦性最好。
单种煤的炼焦特性
3.4 单种煤的炼焦特性 我国新的煤分类方案中的14种煤，除了无烟煤、不粘煤、长焰煤、
煤的成分
它是煤质研究的主要内容。煤的元素组成如碳、氢等也可以作为煤炭科学分 类的指标之一。
3.2 煤的岩相组成
虽然可以用工业分析和元素分析的方法来评价煤质，但往往发现， 即使两种煤的工业分析、元素分析接近，而其工业性质却有较大差异。 这是因为煤的岩相组成不同而引起的。煤的岩相组成有宏观煤岩成分和 显微煤岩成分之分。到目前为止，煤的岩相组成研究已经发展成一门独 立的学科—煤岩学。煤岩分析广法使用于炼焦煤的验收和评价、指导配 煤和
煤的成分
预测焦炭质量等方面。 3.2.1 宏观煤岩成分
用肉眼或放大镜观察，可以将煤区分为镜煤、亮煤、暗煤和丝炭四种 宏观煤岩成分。它们的颜色、光泽、断口等都各有特征，其性质也不同。 在显微镜下可以观察到镜煤和丝炭是单一的煤岩成分，亮煤和暗煤是混合 的煤岩成分。煤之所以有四种煤岩成组成，这与成煤过程的条件主要是泥 碳化过程的条件有关。 3.2.2 煤的显微组成
褐煤等4种以外，其它10种煤均可以配煤炼焦。一般都是以气煤、肥煤、 焦煤、1/3焦煤、瘦煤、气肥煤等为主。其它几种只能少量配入。
各种煤的性质不同，在配煤中的作用也不同。 3.4.1 气煤。气煤变质程度低，挥发份含量高，粘结性低，炼焦时，焦饼收缩
较大，并能形成垂直炉墙的纵裂纹。配煤中气煤比例高时，焦炭碎，强 度低。适当的配入气煤可使推焦容易，煤气和化学产品产率提高。
烟煤的分类标准
2、 烟煤的分类标准 煤的分类标准是指导煤炭资源综合利用的基 本法则，是统计资源储量、计划、供应和评价 煤炭资源利用合理性的基本依据。
烟煤的分类标准
类别 贫煤 贫瘦煤 瘦煤
焦煤
肥煤
符号 PM PS SM JM
FM
数码
11 12 13 14 15 24 25 16 26 36
Vdaf
另外，我国各种炼焦煤储量所占比例亦不协调， 1990年底探明储量 为，气煤包括1/3焦煤总储量高达50.56%，焦煤占19.61%，肥煤占13.05%， 瘦煤占14.79%，可见，粘结性好的焦煤和肥煤只占32.66%。
炼焦煤的资源概况
在地区分布上，炼焦煤也不平衡。华北区炼焦煤储量最大，约占全 国炼焦煤储量的2/3（其中山西省就占50%以上），华东区炼焦煤储量虽 占全国第二位，但只有15.18%，产量约占全国的1/4，其中安徽省炼焦煤 储量占全国的9.06%，仅次于山西省，居全国第二位。西南的崇山峻岭可 以称得上是我国南方的煤仓，其储量占全国的7.19%，主要分布在云、贵、 川三省。西北区占全国炼焦储煤量的8.16%，它主要集中在新疆、宁夏两 省。东北区炼焦煤储量较小，为全国炼焦煤总量的4.83%。中南区炼焦煤 的储量最少，只占全国总量的3.32%，主要炼焦煤产地在河南、湖南两省， 广东、广西、湖北很少有炼焦煤。
从煤岩学的观点分析煤的焦化现象，可以比作混凝土，骨材好比是 惰性物质，水泥浆则相当于镜质组、稳定组组分的活性物质。它们的量 与质及其分布状态决定着煤的焦化特性。
煤的主要特性
3.3 煤的主要特性 3.3.1 变质程度
变质程度是炼焦煤的主要特性之一。煤的变质程度也叫煤化度， 即在成煤条件下煤结构中芳构化和缩聚的程度。煤层在沉降过程中受 到温度和压力的影响，使H、N、O等元素含量逐渐减少，而C含量相对 增加，其化学和物理性质发生一系列的变化。这种变质作用的强弱不 同，对煤炭变质程度的影响也就不同，因此，同一煤田的底部煤层， 因受到高温高压的作用，其变质程度较高，越到上面，其变质程度越 浅。如有些煤田，上部为气煤，下部为肥煤。标志煤变质程度最重要 的一项指标是煤的挥发份，挥发份越低，变质程度越深。
煤的成分及特性
3、炼焦煤的成分及特性 3.1 煤的化学组成 煤的工业分析和元素分析是煤质的基本分析，通过它们可以对煤质的化学成 分有个基本的了解，作为合理利用的初步依据。 煤的工业分析包括煤的挥发分、水分、固定碳、灰分，是构成煤有机组分和 无机组分的主要成分。 煤的元素分析包括C、H、O、N、S等，是构成煤中有机质的主要元素。煤的组 成以有机质为主体，煤的工艺用途主要是由煤中有机质的性质决定的。有机质的 元素组成与煤的成因、煤岩组成及变质程度有关，所以
单种煤的炼焦特性
3.4.2 肥煤。肥煤是中等变质程度的煤，粘结性很高。单独成焦时，焦 炭有较多的横裂纹，在焦根部有蜂窝焦，焦炭的抗碎强度和焦煤炼出的 焦炭类似，但耐磨性稍差。因为它具有很强的粘结能力，所以肥煤是配 煤中的重要成分，并可以多配弱粘结性煤而炼成机械强度较好的冶金焦 炭。但高挥发份的肥煤结焦性较差，炼焦配煤中使用此种煤时，配合煤 中气煤用量就要减少。 3.4.3 焦煤。焦煤是能单独成焦的最好的炼焦煤。焦炭块度大，裂纹少， 耐磨性好，在配煤中起到提高焦炭强度的作用。但由于用焦煤炼焦，收 缩度小，膨胀压力大，如果配量过高，容易出现推焦困难现象，引起焦 炉损坏。
单种煤的炼焦特性
3.4.4 瘦煤。瘦煤的粘结性不高，配煤中适当配入瘦煤，可以降低半 焦收缩，焦炭块度较大，但配入量过多时，使配煤的粘结性过低，焦炭 的耐磨性下降，焦炭质量不好。 3.4.5 1/3焦煤。1/3焦煤是过度性煤种，它是介于焦煤、肥煤、气煤之 间的煤。单独也可以成焦，焦炭强度接近于肥煤，耐磨强度比肥煤低， 比气肥煤、气煤要高。1/3焦煤由于有较高的粘结性，是配煤炼焦的骨 架煤之一。 3.4.6 气肥煤。气肥煤是挥发份和粘结性都较高的特殊的煤种。单独成 焦时，焦炭强度低于肥煤，但又高于气煤，同时煤气发生量大，化学产 品产率也高。在配煤中可以增加化学产品。
要。常规的炼焦技术均采用配煤炼焦工艺。
炼焦配煤理论及配煤原则
4. 2 炼焦配煤理论 在当前国内外普遍存在的优质炼焦煤日益枯竭的情况下，炼焦工作者 非常重视配煤理论的研究。比较重视配煤技术的国家有日本、前苏联和 中国。日本是一个炼焦煤资源缺乏的国家，每年从国外进口大量的炼焦 煤。因此，在冶金焦的生产中，如何最有效的利用进口煤便成了日本炼 焦工作者的重要研究课题之一，探索配煤理论占有显著的位置。我国是 一个炼焦煤生产和消耗大国，近几年随着钢铁行业的快速发展，炼焦煤 资源日益紧张，如何扩大炼焦煤源，发展配煤理论，生产优质冶金焦， 也是炼焦工作者的头等大事。
＞37 ＞37 ＞37 ＞20~28 ＞28~37 ＞20~28 ＞28~37 ＞20~28 ＞28~37 ＞37 ＞37
分类指标
G
Y， mm
＞65※ ＞85※
＞50~65
＞35~50
＞50~65 ＞65※ ＞30~50 ＞30~50 ＞5~30 ＞5~30
≤5
≤5
≤5 ＞5~30
≤25.0 ＞25.0
≤25.0
b，% ≤ 220 ＞220
≤ 220
烟煤的分类标准
※当烟煤的粘结指数测值小于或等于85时，用Vdaf和G来划分煤类，当 粘结指数测值大于85时，则用Vdaf （%）和胶质层最大厚度Y （mm），或用Vdaf （%）和奥亚膨胀度b（%）来划分煤类。 ※※当G大于85时，用Y和b并列作为分类指标。当Vdaf ≤28时，b 暂定为150%；当Vdaf ＞28%时，b暂定为220%。当b和Y有矛盾 时，以Y值划分煤类为准。 新的分类标准采用数码组合和原有牌号相结合的原则，构成新 的分类系统。这种编码系统有利于国际上相互交流和对比。
炼焦配煤理论及配煤原则
易胀坏炉墙，出现难推焦。 而其它牌号的烟煤在通常的焦炉内大多不易单独炼出机械强度较高
的优质冶金焦炭。还有些炼焦煤因为含灰、硫等有害杂质过高，也不能 满足高炉冶炼的要求。另一方面，大、中、小高炉，铸造及其它工业对 焦炭质量也有不同要求，都不是凭单种煤炼焦所能解决的。
因此，从资源考虑，为了节约优质的炼焦煤，必须把部分粘结性好 的优质炼焦煤和其它中等或弱的粘结性煤配合一起炼焦，以扩大各种不 同牌号的烟煤的利用。从焦炭质量考虑，则必须把不同牌号的煤进行配 合使用，才能取长补短炼出各种质量合格的焦炭，以适应各种不同的需
配煤炼焦专业知识讲座
xxx
2017年7月
内容提要
1、我国炼焦煤的资源概况 2、烟煤的分类标准 3、炼焦煤的化学组成及特性 4、炼焦配煤理论及配煤原则 5、煤的成焦机理 6、焦炭性能、质量及标准 7、工艺因素对焦炭质量的影响 8、焦炭在高炉内的作用和行为
我国炼焦煤的资源概况
1、我国炼焦煤的资源概况 我国的煤炭资源丰富，储量和产量均占世界第三位，煤炭在我国的能源 构成中约占70%以上，是我国的主要能源。我国炼焦煤在煤炭探明储量 中的比例不高，且所占比例呈明显下降趋势，如在1976年炼焦煤占探明 储量的36.78%，而到1990年已下降为27.73%。
一般在显微镜下才能识别的煤的成分，叫显微成分。由植物转变而成
煤的成分
的是有机显微成分，而矿物质则是无机显微成分。国内外煤的显微成分 的分类有多种方案，归纳起来，分为两种类型：一类侧重于成因研究， 分类较细；另一类侧重于工艺性质的研究，分类较为简明。冶金系统一 般倾向于采用后一类分类方案，即煤的显微组成由镜质组、丝碳组、半 镜质组、稳定组、矿物质所组成，前四种是煤的有机显微组分，矿物质 则是由各种矿石如粘土矿、黄铁矿等所组成，是煤中的惰性物质，属于 无机显微组分。
