称重传感器原理及常见故障解决方法

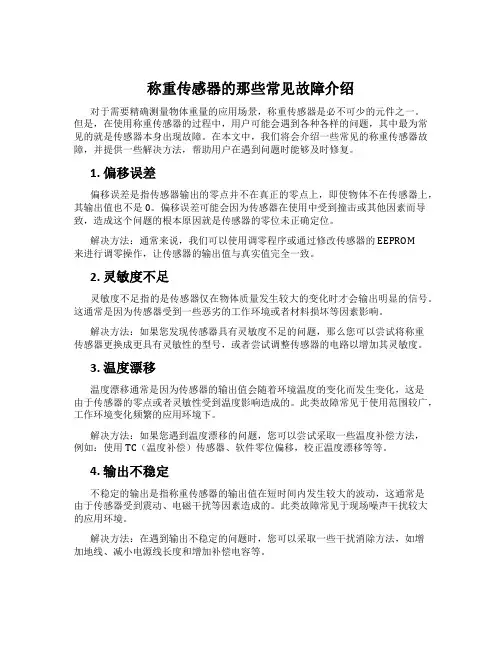

称重传感器的那些常见故障介绍对于需要精确测量物体重量的应用场景，称重传感器是必不可少的元件之一。

但是，在使用称重传感器的过程中，用户可能会遇到各种各样的问题，其中最为常见的就是传感器本身出现故障。

在本文中，我们将会介绍一些常见的称重传感器故障，并提供一些解决方法，帮助用户在遇到问题时能够及时修复。

1. 偏移误差偏移误差是指传感器输出的零点并不在真正的零点上，即使物体不在传感器上，其输出值也不是0。

偏移误差可能会因为传感器在使用中受到撞击或其他因素而导致，造成这个问题的根本原因就是传感器的零位未正确定位。

解决方法：通常来说，我们可以使用调零程序或通过修改传感器的EEPROM来进行调零操作，让传感器的输出值与真实值完全一致。

2. 灵敏度不足灵敏度不足指的是传感器仅在物体质量发生较大的变化时才会输出明显的信号。

这通常是因为传感器受到一些恶劣的工作环境或者材料损坏等因素影响。

解决方法：如果您发现传感器具有灵敏度不足的问题，那么您可以尝试将称重传感器更换成更具有灵敏性的型号，或者尝试调整传感器的电路以增加其灵敏度。

3. 温度漂移温度漂移通常是因为传感器的输出值会随着环境温度的变化而发生变化，这是由于传感器的零点或者灵敏性受到温度影响造成的。

此类故障常见于使用范围较广，工作环境变化频繁的应用环境下。

解决方法：如果您遇到温度漂移的问题，您可以尝试采取一些温度补偿方法，例如：使用TC（温度补偿）传感器、软件零位偏移，校正温度漂移等等。

4. 输出不稳定不稳定的输出是指称重传感器的输出值在短时间内发生较大的波动，这通常是由于传感器受到震动、电磁干扰等因素造成的。

此类故障常见于现场噪声干扰较大的应用环境。

解决方法：在遇到输出不稳定的问题时，您可以采取一些干扰消除方法，如增加地线、减小电源线长度和增加补偿电容等。

5. 物体依存性在某些情况下，重量变化很小的物体与重量变化很大的物体之间的差别可能并不明显。

此时传感器所测量的重量数据就会出现不准确的情况。

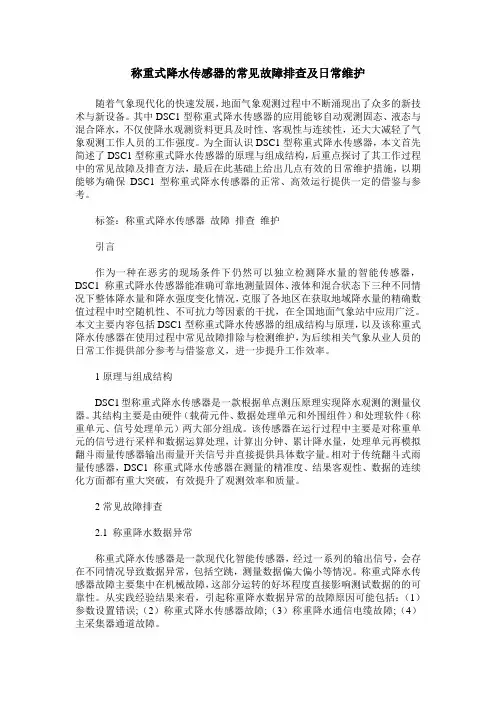

称重式降水传感器的常见故障排查及日常维护随着气象现代化的快速发展，地面气象观测过程中不断涌现出了众多的新技术与新设备。

其中DSC1型称重式降水传感器的应用能够自动观测固态、液态与混合降水，不仅使降水观测资料更具及时性、客观性与连续性，还大大减轻了气象观测工作人员的工作强度。

为全面认识DSC1型称重式降水传感器，本文首先简述了DSC1型称重式降水传感器的原理与组成结构，后重点探讨了其工作过程中的常见故障及排查方法，最后在此基础上给出几点有效的日常维护措施，以期能够为确保DSC1型称重式降水传感器的正常、高效运行提供一定的借鉴与参考。

标签：称重式降水传感器故障排查维护引言作为一种在恶劣的现场条件下仍然可以独立检测降水量的智能传感器，DSC1 称重式降水传感器能准确可靠地测量固体、液体和混合状态下三种不同情况下整体降水量和降水强度变化情况，克服了各地区在获取地域降水量的精确数值过程中时空随机性、不可抗力等因素的干扰，在全国地面气象站中应用广泛。

本文主要内容包括DSC1型称重式降水传感器的组成结构与原理，以及该称重式降水传感器在使用过程中常见故障排除与检测维护，为后续相关气象从业人员的日常工作提供部分参考与借鉴意义，进一步提升工作效率。

1原理与组成结构DSC1型称重式降水传感器是一款根据单点测压原理实现降水观测的测量仪器。

其结构主要是由硬件（载荷元件、数据处理单元和外围组件）和处理软件（称重单元、信号处理单元）两大部分组成。

该传感器在运行过程中主要是对称重单元的信号进行采样和数据运算处理，计算出分钟、累计降水量，处理单元再模拟翻斗雨量传感器输出雨量开关信号并直接提供具体数字量。

相对于传统翻斗式雨量传感器，DSC1 称重式降水传感器在测量的精准度、结果客观性、数据的连续化方面都有重大突破，有效提升了观测效率和质量。

2常见故障排查2.1 称重降水数据异常称重式降水传感器是一款现代化智能传感器，经过一系列的输出信号，会存在不同情况导致数据异常，包括空跳，测量数据偏大偏小等情况。

称重传感器的原理及应用1.压阻式原理压阻式称重传感器是最简单、最常见的一种称重传感器，它基于材料的电阻值与受力大小成正比关系。

在压阻式称重传感器中，传感器材料内部有一个弹性薄膜，当物体施加力后，薄膜产生变形，从而导致电阻值的变化。

通过测量电阻值的变化，可以推算出物体的重量。

2.应变电阻式原理应变电阻式称重传感器基于材料的应变与受力大小成正比关系。

在应变电阻片上有一个电阻片电桥，当物体施加力后，应变电阻片产生应变，从而导致电桥产生电阻的变化。

使用一个称重传感器时，当物体施加在传感器上时，电桥电阻会发生改变，通过测量电阻值的变化，可以计算出物体的重量。

3.电磁式原理电磁式称重传感器基于洛伦兹力原理。

当物体施加在传感器上时，它会改变传感器内部的电流分布，从而使得电磁感应力发生变化。

通过测量电磁感应力的变化，可以推断出物体的重量。

4.电容式原理电容式称重传感器基于电容值与物体间隙大小成反比关系。

在电容式称重传感器中，传感器内部有两块电容板，当物体施加力后，两块电容板之间的间隙发生变化，从而导致电容值的变化。

通过测量电容值的变化，可以计算出物体的重量。

除了以上的原理，还有其他一些新型的称重传感器技术，如声波称重、振动称重等。

称重传感器在工业中的应用非常广泛，例如在电子秤、汽车称重系统、电子配料秤、自动化生产线中的物体检测、控制等方面。

此外，医疗领域也使用称重传感器来测量患者的体重、服用药物的剂量等。

在农业领域，称重传感器被应用在农作物、饲料、鱼虾等的称重中，帮助农民掌握产品的重量和质量情况，以便进行适当的加工和销售。

另外，称重传感器还被用于交通领域中的过磅站和重量限制检测。

总之，称重传感器是一种非常重要的传感器设备，它通过转换物体重力作用为电信号，实现了对物体质量或重量的测量。

它的应用领域广泛，可以帮助人们实现精确、高效的称重操作。

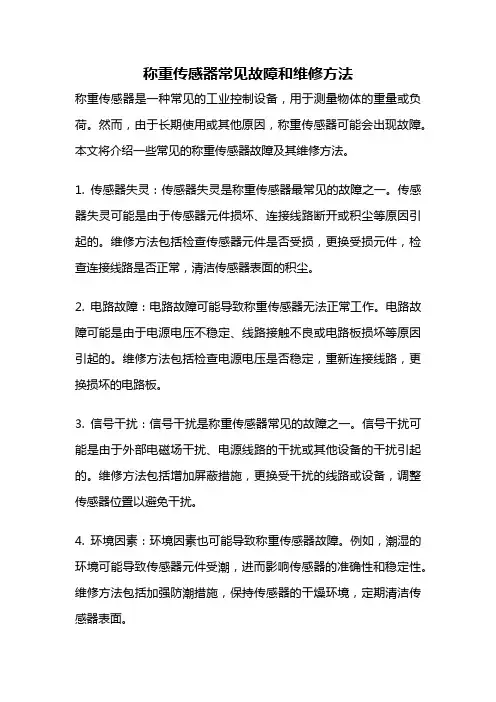

称重传感器常见故障和维修方法称重传感器是一种常见的工业控制设备，用于测量物体的重量或负荷。

然而，由于长期使用或其他原因，称重传感器可能会出现故障。

本文将介绍一些常见的称重传感器故障及其维修方法。

1. 传感器失灵：传感器失灵是称重传感器最常见的故障之一。

传感器失灵可能是由于传感器元件损坏、连接线路断开或积尘等原因引起的。

维修方法包括检查传感器元件是否受损，更换受损元件，检查连接线路是否正常，清洁传感器表面的积尘。

2. 电路故障：电路故障可能导致称重传感器无法正常工作。

电路故障可能是由于电源电压不稳定、线路接触不良或电路板损坏等原因引起的。

维修方法包括检查电源电压是否稳定，重新连接线路，更换损坏的电路板。

3. 信号干扰：信号干扰是称重传感器常见的故障之一。

信号干扰可能是由于外部电磁场干扰、电源线路的干扰或其他设备的干扰引起的。

维修方法包括增加屏蔽措施，更换受干扰的线路或设备，调整传感器位置以避免干扰。

4. 环境因素：环境因素也可能导致称重传感器故障。

例如，潮湿的环境可能导致传感器元件受潮，进而影响传感器的准确性和稳定性。

维修方法包括加强防潮措施，保持传感器的干燥环境，定期清洁传感器表面。

5. 机械损坏：机械损坏是称重传感器故障的另一常见原因。

机械损坏可能是由于物体过重、碰撞或振动引起的。

维修方法包括检查传感器是否受到机械损坏，更换受损部件，增加保护措施，避免再次发生机械损坏。

6. 温度变化：温度变化也可能影响称重传感器的准确性和稳定性。

例如，温度的变化可能导致传感器元件的膨胀或收缩，进而影响传感器的测量结果。

维修方法包括使用温度补偿技术，保持传感器的稳定温度，避免温度变化对传感器的影响。

称重传感器常见故障包括传感器失灵、电路故障、信号干扰、环境因素、机械损坏和温度变化等。

对于这些故障，我们可以采取相应的维修方法，例如更换受损元件、重新连接线路、增加屏蔽措施、加强防潮措施、更换受干扰的线路或设备、检查传感器是否受到机械损坏、使用温度补偿技术等。

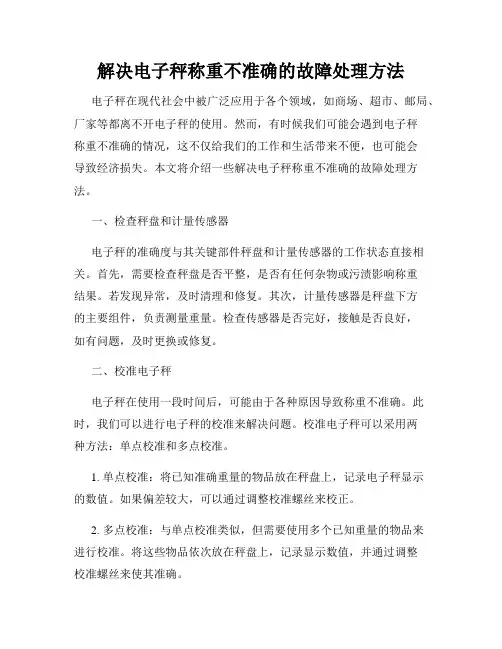

解决电子秤称重不准确的故障处理方法电子秤在现代社会中被广泛应用于各个领域，如商场、超市、邮局、厂家等都离不开电子秤的使用。

然而，有时候我们可能会遇到电子秤称重不准确的情况，这不仅给我们的工作和生活带来不便，也可能会导致经济损失。

本文将介绍一些解决电子秤称重不准确的故障处理方法。

一、检查秤盘和计量传感器电子秤的准确度与其关键部件秤盘和计量传感器的工作状态直接相关。

首先，需要检查秤盘是否平整，是否有任何杂物或污渍影响称重结果。

若发现异常，及时清理和修复。

其次，计量传感器是秤盘下方的主要组件，负责测量重量。

检查传感器是否完好，接触是否良好，如有问题，及时更换或修复。

二、校准电子秤电子秤在使用一段时间后，可能由于各种原因导致称重不准确。

此时，我们可以进行电子秤的校准来解决问题。

校准电子秤可以采用两种方法：单点校准和多点校准。

1. 单点校准：将已知准确重量的物品放在秤盘上，记录电子秤显示的数值。

如果偏差较大，可以通过调整校准螺丝来校正。

2. 多点校准：与单点校准类似，但需要使用多个已知重量的物品来进行校准。

将这些物品依次放在秤盘上，记录显示数值，并通过调整校准螺丝来使其准确。

注意：进行校准时，需确保所使用的物品的重量是已知准确的，以保证校准的准确性。

三、排除电源问题电子秤的供电问题也可能导致称重不准确。

如果电子秤使用电池供电，首先要确保电池电量充足，如低电量可能导致秤盘重量不准确。

如果电子秤使用交流电源，检查电源插座是否正常，电源线是否插紧。

四、防止外部干扰电子秤虽然可以自动屏蔽外部干扰，但某些特殊情况下仍然可能受到影响，如强磁场或强电磁干扰。

因此，我们应尽量避免在这样的环境中使用电子秤，以确保称重的准确性。

五、定期维护保养电子秤作为一种常用设备，需要定期进行维护保养，以保证其正常工作和准确度。

定期清洁秤盘和周围的部件，确保其无尘、无杂物。

同时，检查各个组件的连接是否紧固，如有松动及时修复。

如果发现其他故障或异常情况，及时联系专业人士进行维修或更换部件。

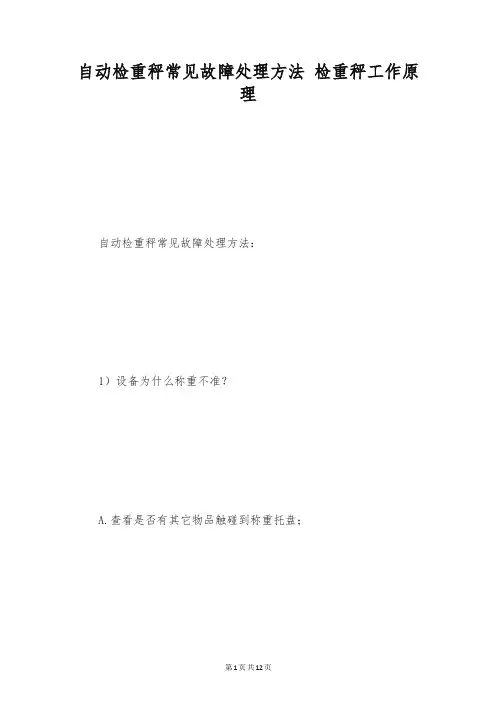

自动检重秤常见故障处理方法检重秤工作原理自动检重秤常见故障处理方法：1）设备为什么称重不准？A.查看是否有其它物品触碰到称重托盘；B.设备是否标定，可重新标定；C.是否有风对着设备吹；D.对比静态称重与动态称重是否相符，如不相符可通过“动态学习”修正。

2）检重秤剔除装置不动作？A.首先检查电源是否连接正常；B.电源正常，再在故障检测里面点击对应的“剔除端口”是否动作；C.如不动作，在剔除端口中查看是否选对剔除端口。

3）检重秤静态称重与动态称重不符？物体的重量在静态与冬天两种状态下，称出的结果本身存在误差，可通过的“动态学习”来修正。

4）传送带不运行？A.全部传送带均不运行的情况下：检查电源；B.其中一段或二段不运行的情况下：可通过对调电机和驱动器来检查是电机驱动的好坏；5）检重秤输送带问题1）假如设备工作显现非正常运作或者精度、速度等偏差，请先检查易耗配件输送带是否有开裂；2）查看输送带有无偏转，如有偏转应调整两边的调整装置，直到皮带无偏转为止；6）精度、速度问题1）查看输送带是否发生开裂或是偏转，此类问题可更换或调整输送带至正常位置后，再进行测试；2）查看操作界面，参数设置是否正确；参数设置问题，可依据说明书重新设置需要设定的数值，用实测产品进行10次，查看精度是否稳定；7）拆卸或检查设备后正确复位为了检查而拆卸的接插件、零部件类，在检查完毕后，请重新正确复位。

8）非设备因素导致的故障急剧的环境变化、雷电或异常电压等导致的电源异常、机器的坠落、冲击以及不是通常使用中所导致的直接事故原因时，有必要进行综合性检查。

检重秤故障解决方案检重秤是一种广泛应用于制药、食品、化工等行业的生产线自动检重设备。

能够实时在线的检测降生产线中超重、欠重的不合格产品。

检重秤可以说是供不应求，下面为大家介绍一下检重秤常见故障及解决方案：一、检重秤系统界面显示总为零可能原因有:1、物体轻，重量落在零位范围内，应通过重新设置“零位范围”来解决2、称重设备追认为零，此时可通过调整系统选项中的“自动零跟踪”项目来解决3、传感数据线松动，接触不良所至二、数据跳动大，波动异常可能性原因有：1、自动称重机台座螺丝松动2、称重传感器受到明显干扰，如空调风，气流等3、地面晃动，振动，如相近机器转动干扰，汽车经过等4、传送带受到粘性物体影响5、称重传感器底座有杂物聚积或卡住6、滤波系数设置过小三、操作界面触摸屏无显示可能原因有:1、电源接触不良2、机箱内保险丝烧断3、数据线松动或脱落四、数据显示异常:1、误差太大，需要重新校准称重机系统2、产品型号选择错误，应通过重新点击“切换产品”，选择对应的配套产品号来解决3、环境温度超越称重传感器正常工作范围4、称重传感器传感元器件老化，或变形。

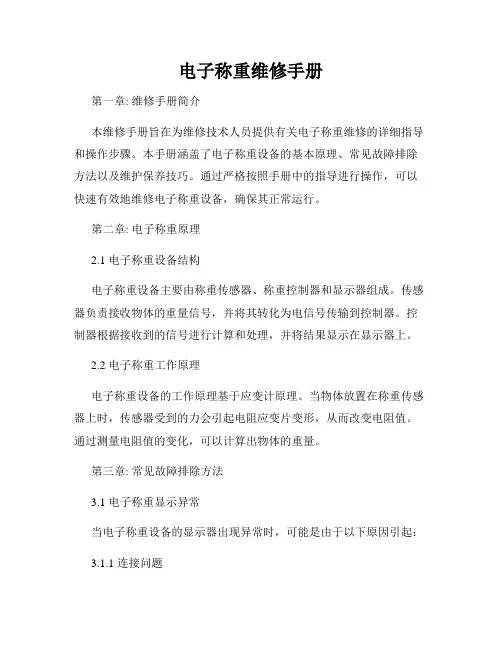

电子称重维修手册第一章: 维修手册简介本维修手册旨在为维修技术人员提供有关电子称重维修的详细指导和操作步骤。

本手册涵盖了电子称重设备的基本原理、常见故障排除方法以及维护保养技巧。

通过严格按照手册中的指导进行操作，可以快速有效地维修电子称重设备，确保其正常运行。

第二章: 电子称重原理2.1 电子称重设备结构电子称重设备主要由称重传感器、称重控制器和显示器组成。

传感器负责接收物体的重量信号，并将其转化为电信号传输到控制器。

控制器根据接收到的信号进行计算和处理，并将结果显示在显示器上。

2.2 电子称重工作原理电子称重设备的工作原理基于应变计原理。

当物体放置在称重传感器上时，传感器受到的力会引起电阻应变片变形，从而改变电阻值。

通过测量电阻值的变化，可以计算出物体的重量。

第三章: 常见故障排除方法3.1 电子称重显示异常当电子称重设备的显示器出现异常时，可能是由于以下原因引起：3.1.1 连接问题检查显示器与控制器的连接是否松动或损坏。

确保连接良好，重新连接或更换损坏的连接线。

3.1.2 电源问题检查电源是否正常供电。

排除电源故障，确保设备正常工作。

3.1.3 显示器故障如果以上两个方面都正常，可能是显示器本身存在故障。

建议联系专业维修人员进行维修或更换。

3.2 重量不准确当电子称重设备的重量显示不准确时，可能是由于以下原因引起：3.2.1 传感器故障检查称重传感器是否受损或老化。

如发现损坏，建议联系供应商更换传感器。

3.2.2 负载分布不均匀确保被称重物体均匀分布在传感器上，避免重量集中在一个点，造成不准确的测量结果。

3.2.3 计算错误检查控制器的计算方法是否正确设置。

根据设备型号和要求，调整计算参数并进行测试。

第四章: 维护保养技巧4.1 定期清洁定期清洁设备表面和传感器，避免灰尘或污渍影响测量准确性。

使用干净的布或软刷进行清洁，避免使用化学溶剂。

4.2 定期校准定期校准设备以确保测量的准确性。

根据设备说明书或厂家要求，进行校准操作。

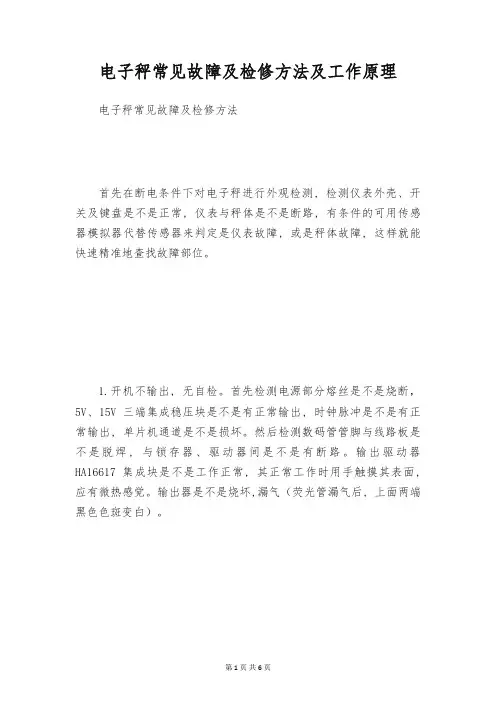

电子秤常见故障及检修方法及工作原理电子秤常见故障及检修方法首先在断电条件下对电子秤进行外观检测, 检测仪表外壳、开关及键盘是不是正常, 仪表与秤体是不是断路, 有条件的可用传感器模拟器代替传感器来判定是仪表故障, 或是秤体故障, 这样就能快速精准地查找故障部位。

1.开机不输出, 无自检。

首先检测电源部分熔丝是不是烧断，5V、15V三端集成稳压块是不是有正常输出, 时钟脉冲是不是有正常输出, 单片机通道是不是损坏。

然后检测数码管管脚与线路板是不是脱焊, 与锁存器、驱动器间是不是有断路。

输出驱动器HA16617集成块是不是工作正常, 其正常工作时用手触摸其表面, 应有微热感觉。

输出器是不是烧坏,漏气（荧光管漏气后, 上面两端黑色色斑变白）。

2. 开机有自检, 但自检后输出器不亮。

键盘没复位, 或键盘损坏。

3.开机闪亮不止。

电子秤是不是受到风和震动影响, 是不是有物体与秤接近, 传感器插头是不是接近良好, 传感器线是不是有断路或虚连现象。

4.开机啸叫。

CPU电脑工作不正常, 检测直流电源电压是不是正常, 更换一块好的CPU试一下, 有外接程序片的, 还应检测程序片, 并检测CPU与EPROM接口电路。

5.开机闪亮后, 不输出零。

秤上有无负载, 传感器插头接近是不是良好, 传感器是不是有断线现象, 有些传感器经使用一段时间后, 电阻应变片的阻值发生变化导致初始值更改, 调整初始值。

6.功能键失灵。

首先检测线路板与按键接近部位是不是有灰尘和潮湿现象, 如有的话, 用酒精清洗、烘干。

检测键盘与线路板连线是不是断线虚连。

相连时二极管是不是损坏, 六反相器4049引脚接近是不是坚固。

检测键盘与仪表外壳安装是不是正确, 即有无卡、挤等影响键盘工作现象。

7.称重加载时, 称重输出屏上无重量输出。

无供桥电压加到称重传感器电桥输人端, 或是传感器电缆线插座接近不好, 传感器信号电缆有老化断裂现象造成放大器没有输人信号。

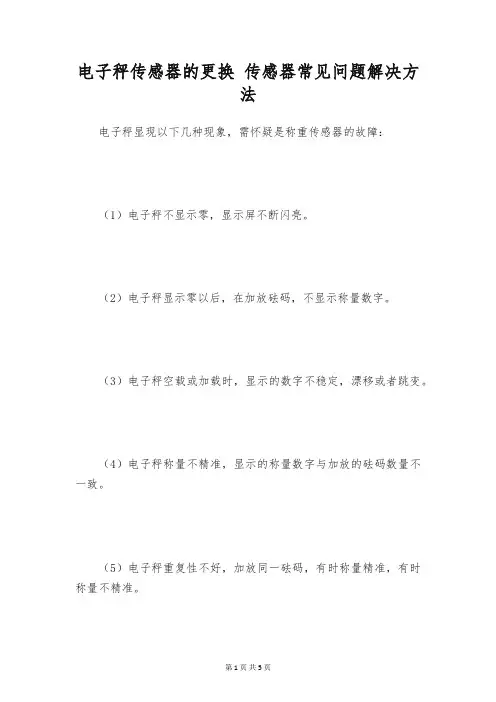

电子秤传感器的更换传感器常见问题解决方法电子秤显现以下几种现象，需怀疑是称重传感器的故障：（1）电子秤不显示零，显示屏不断闪亮。

（2）电子秤显示零以后，在加放砝码，不显示称量数字。

（3）电子秤空载或加载时，显示的数字不稳定，漂移或者跳变。

（4）电子秤称量不精准，显示的称量数字与加放的砝码数量不一致。

（5）电子秤重复性不好，加放同一砝码，有时称量精准，有时称量不精准。

电子秤更换电子秤传感器步骤如下：1）打开传感器（损坏的）上方盖板，用千斤顶顶起秤台，取下传感器地线。

2）打开接线盒，将损坏的传感器电缆线与接线盒解脱。

在传感器端抽出电缆线。

注意：在抽线时，附上一根引线穿过秤体，以便在更换新传感器时，便电缆线穿越秤体进入接线盒。

3）参照上述第二项的方法，将传感器电缆线穿越秤体进入接线盒。

4）依照接线图将电缆线各芯线固定在接线盒对应的接线柱上。

5）松开千斤顶，放平秤台，盖上盖板。

6）更换传感器后，须对汽车衡重新设定和校正。

7）传感器安装完后，其多余电缆线应扎成捆放置，不得直接放置在基础地面上。

8）为保证传感器的一致性和互换性，传感器电缆线不得任意截断。

9）安装和拆卸过程中，不得显现划伤、磕碰传感器现象，并要保护好电缆线。

温度传感器不应忽视的两个细节问题温度传感器元件的正常工作是要充分其工作条件的，其中之一就是它的工作电流，由于温度传感器具有电阻值，当电流流过温度传感器元件时，会有功率损耗，就会发热，所以为了减小传感器本身的发热引起测温误差，所以要在充分传感器正常工作的条件下，尽量削减其本身的发热。

这就是为什么温度传感器要在恒定小电流条件下使用的原因。

所以比如铂热电阻的常规工作电流是5MA，但我们推举的工作电流是1MA。

原因就是要削减温度传感器元件的自热引起测量误差。

电流恒定，其输出才会有温度和电势的线性关系。

温度传感器的插入深度也是简单忽视的一个问题，有些客户要求插入深度很短但是直径比较大，这是不合理的，尤其在高温的情况下这是不可取的，理论上说温度传感器的插入深度一般可按实际需要决议。

电子称电路维修手册一、电子称的基本原理电子称是通过将物体放在测量平台上，利用称重传感器测量物体的质量。

电子称的基本原理是利用称重传感器的敏感元件产生的电信号与质量呈线性关系，通过特定的电路进行放大和处理，最终转化为数字显示。

二、电子称常见故障及排除方法1. 电子秤显示异常若电子称的显示屏出现乱码或者无法显示数值，首先应检查电源和连接线是否正常插入。

若电源正常，可能是由于显示屏坏了，需要更换显示屏。

2. 电子秤称重不准若电子称的秤值偏差较大，导致称重不准确，可能是由于称重传感器故障。

可先检查传感器是否有松动或损坏的部分，如有需要进行维修或更换。

同时还应检查是否有外部干扰物体，如金属物品等影响测量准确度。

3. 电子秤无法开机若电子称无法正常开机或者开机后立即关机，可能是电源故障或者控制电路出现问题。

此时需要检查电源连接是否松动或电源线是否损坏，并检查控制电路的元件是否损坏。

根据具体情况进行修复或更换。

4. 电子秤显示异常偏大或偏小若电子称的显示数值明显偏大或偏小，可能是由于电子秤的校准参数设置错误。

可通过进入校准模式重新设置校准参数，按照说明书上的步骤进行操作即可。

5. 电子秤传感器灵敏度下降电子秤在长时间使用后，传感器的灵敏度可能会下降，导致称重不准确。

此时可以通过重新校准传感器或者更换传感器来解决问题。

三、电子称的维护保养1. 定期清洁电子称使用一段时间后，称台上可能会有灰尘或者杂物堆积，影响称重准确度。

因此，定期清洁是维护电子称性能的重要措施。

可使用干净的软布或刷子擦拭称台和周围的部分，注意避免水或者清洁液进入电路板。

2. 防止震动电子称对外部震动较为敏感，因此在使用过程中应尽量避免外部震动的干扰。

特别是在称重时，应保持平台的稳定，避免突如其来的震动导致称重不准确。

3. 正确使用电源使用电子称时，应使用稳定的电源来供电，避免电压幅度较大或者电源波动过大引起的问题。

同时，应注意保持电源线的连接良好，避免松动或接触不良造成的故障。

称重传感器的工作原理四线六线及怎么检查好坏？展开全文称重传感器测量方式采用电阻应变式惠斯通原理，应变片固定在传感器弹性体上。

传感器受力后导致弹性体产生形变，正常传感器最大的形变是0.2mm，贴在传感器上的弹形体应变片随之产生形变。

受力越大，形变就越大，最大也是0.2mm，由于应变片外部形状的变化，其电阻值也会相应发生变化。

左上角和右下角应变片被压缩，电阻薄膜变短，阻值变小。

右上角和左下角应变片被拉伸，电阻薄膜变长，阻值变大。

对于每只称重传感器，至少4个应变片被连接在一起组成一个惠斯通电桥。

当传感器受力导致应变片电阻发生变化时，电桥不平衡。

在激励电压不变的情况下，输出信号的大小与传感器受力成正比。

对于四线制传感器，只有下图黑色所示的四个电缆，其中EXC+和EXC-是称重模块给传感器的激励，SIG+和SIG-为称重传感器的输出；对于六线制传感器，会多出两根红色的线，SENSE+和SENSE-它们的作用是什么呢？一般称重传感器和称重模块之间的距离比较远，称重模块给传感器的供电电压假设为10V，那么由于线路的损耗，该激励信号到达称重传感器时小于10V，在同样受力情况下，传感器的输出信号与供电电压成正比，所以称重模块通过一个高阻抗回路将传感器侧实际的供电电压反馈给称重模块，称重模块通过内部的比较器对输出的供电电压进行调节。

称重模块可以连接四线制和六线制传感器都可以。

如果连接四线制传感器，需要在接线盒或者称重模块侧将SENSE+与EXC+短接，SENSE-与EXC-短接如果称重模块与传感器距离很远，比如100-200米，而且传感器是四线制传感器，那么建议用户在接线盒上将传感器的SENSE+与EXC+短接，SENSE-与EXC-短接，这样从接线盒出来后传感器就变成了六线制了，通过专用的传感器连接电缆，连接至称重模块即可，如下图所示。

如果称重模块和传感器距离很近，比如几米，那么只需在称重模块上将SENSE+与EXC+短接，SENSE-与EXC-短接即可。

称重传感器的工作原理
称重传感器是一种能够测量物体质量或重量的传感器。

它的工作原理基于牛顿第二定律，即在一定条件下物体的质量与所受的重力成正比。

具体来说，称重传感器通常由应变片、测力臂和电路系统组成。

应变片是一种具有弹性的金属片，当物体施加在传感器平台上时，平台上的压力会导致应变片发生形变。

这种形变会改变应变片上的电阻值，因为金属材料的电阻与其长度、宽度、厚度以及材料本身的电阻率有关。

常见的应变片是电阻应变片，它们通常被连接成一个电桥电路来测量电阻的变化。

当外力施加在传感器上时，应变片的形变将导致电桥电路中的电阻值发生变化。

通过检测电阻值的变化，电路系统可以计算出所施加的力的大小。

通过将测力臂与应变片连接，传感器可以放大物体施加在平台上的力。

测力臂是一个可移动的杠杆，它将物体施加在平台上的力转化为应变片上的应变。

传感器中的电路系统会接收应变片的电阻值变化，并将其转换为电信号输出。

这个输出信号可以是模拟信号或数字信号，具体取决于传感器的类型和应用需求。

最后，为了提高称重传感器的精度和可靠性，通常会采用校准
方法来校准传感器的输出。

这样可以使传感器在不同环境下具有更高的准确性和稳定性。

总的来说，称重传感器的工作原理是通过测量应变片的形变来计算物体施加在传感器上的力，进而得到物体的质量或重量。

常见电子秤传感器问题维护传感器维护和修理保养目前在国内的电子秤传感器常见问题维护是依据大多接受电阻应变式称重传感器原理，其应用也越来越普遍电子秤具有称量快速、显示直观、不易磨损等优点，已渐渐取代机械秤。

电子秤紧要有承重传力系统、称重传感器和显示仪表构成。

常用的电阻应变式称重传感器的工作原理是弹性体在外力的作用下产生弹性变形，使粘贴在它表面的电阻应变片也伴同发生变形，电阻应变片变形后，它的阻值发生变化，由于应变片是连接成平衡电桥式的，应变片电阻值的变化会引起电桥的不平衡，从面输出信号，这样就完成了将外力变换为信号的过程。

电子秤显现以下几种现象，需怀疑是称重传感器的故障：（1）电子秤不显示零，显示屏不断闪亮。

（2）电子秤显示零以后，在加放砝码，不显示称量数字。

（3）电子秤称量不精准，显示的称量数字与加放的砝码数量不一致。

（4）电子秤重复性不好，加放同一砝码，有时称量精准，有时称量不精准。

（5）电子秤空载或加载时，显示的数字不稳定，漂移或者跳变。

这几种现象都有可能是称重传感器的故障。

假如能够精准判定出故障是在传感器，这样就能大大提高工作效率，加快电子秤修理的速度。

将需要判定的传感器从系统中单独摘除，分别测量输入阻抗、输出阻抗。

输入阻抗正常值为380，输出阻抗正常值为350，假如测量数据不在此范围内，该传感器已经损坏。

如输入阻抗、输出阻抗有断路，可先检查传感器信号电缆有无断开的地方，当信号电缆完好时，则为传感器应变片被烧毁，通常是由于有大电流进入传感器造成的。

当测量输入阻抗、输出阻抗阻值不稳定时，可能为信号线绝缘层分裂，绝缘性能下降，或传感器受潮，使桥路同弹性体绝缘不好。

传感器的零点输出信号值，一般在（—3mv～2mv）之间。

假如远远超出此标准范围，可能是传感器使用中过载而造成弹性体塑性变形，使传感器无法使用。

如无零点信号或零点输出信号很小，可能为称重传感器内的应变片已从弹性体上脱落或有支撑物支撑秤体造成。

滚筒电子秤传感器常见故障原因及处理方法传感器维护和修理保养滚筒电子秤传感器常见故障原因及处理方法：滚筒电子秤依靠锥形滚筒来完成货物的转弯输送，紧要由滚筒、支腿、拉撑、驱动装置、调速装置、调整脚等部件构成，具有输送量大、运输灵活、便利维护等特点，是输送机类型中应用zui广泛的一种。

一、滚筒电子秤称重时，台秤显示屏上无重量指示。

显现此故障现象，可先检查电源，如电源正常，则检查、测试放大电路，察看放大电路是否有称重信号输入。

若有载荷作用而没有称重信号输入，可能的故障原因及处理方法有以下几点：（1）检查供桥电源电路。

如供桥电源电路无供桥电压加到称重传感电桥的输入端，这时应测量供桥电路的输出电压看是否正常，一般在通电的情况下，要求供桥电源电压精准，其稳定度要优于称重传感器度的5倍。

（2）检查与称重传感器相连接的电缆线插座是否有接触不良现象；或者检查称重传感器电缆线本身是否有断裂现象，造成称重信号不能输入到放大器中。

（3）检查称重传感电桥的各焊点是否有虚焊、开焊现象，造成称重传感电桥不工作。

（4）检查称重传感器本身，看上面是否有异物或粘附脏物，阻拦了传感器产生弹性形变，致使有载荷作用加在传感器上时，弹性体不能正常产生弹性形变，使电阻应变片的电阻不发生变化，导致称重传感电桥没有称重信号输出。

二、滚筒电子秤通电后，显示屏只显示一串“8"，而且不断闪亮。

显现此故障先要检查秤盘的放置位置是否正确。

其次检查是否有活动物体卡住传感称重部分，再就是检查模拟开关集成块是否损坏。

光电传感器的工作原理阐述光电式传感器在检测和掌控中应用特别广泛。

是各种光电检测系统中实现光电转换的关键元件，它是把光信号（可见及紫外激光光）变化成为电信号的器件。

光电传感器原理由光通量对光电元件的作用原理不同所制成的光学测控系统是多种多样的,按光电元件（光学测控系统）输出量性质可分二类，即模拟式光电传感器和脉冲（开关）式光电传感器。

模拟式光电传感器是将被测量转换成连续变化的光电流，它与被测量间呈单值关系.模拟式光电传感器按被测量（检测目标物体）方法可分为透射（吸取）式，漫反射式，遮光式（光束阻档）三大类。

称重传感器原理及常见故障解决方法 梅特勒-托利多（常州）精密仪器有限公司 冯志辉【摘 要】称重传感器实际上是一种将质量信号转变为可测量的电信号输出的装置，其工作原理是把加到秤盘上的物体重量转换成与该重量成比例的电信号，然后将输出的电信号放大和A/D转换后由相关电路显示出称重信息。

其中电阻应变式称重传感器由于其结构较简单，准确度高，适用面广，稳定性强，且能够在相对比较差的环境下使用，因此在衡器中得到了广泛地运用。

本文就电阻应变式称重传感器的应用故障进行了一些探讨。

【关键词】称重传感器；放大；电阻应变；衡器Abstract: Load cell is a device to convert a quality signal into a measurable electrical signal, its working principle is to convert a quality signal into an electrical signal proportional to the weight , then the output signal is showed after amplification and A/D conversion circuit . The resistance strain type load cell has been widely used in the scale due to its simple structure, high accuracy, wide application range, strong stability, and can be in a relatively poor environment. We will discuss the resistance strain load cell application in this paper.Key words: load cell；amplify；resistance strain；scale1 引言在现代工业生产尤其是自动化生产过程中，首先要解决的就是要获取准确可靠的信息，这就需要用各种传感器来监视和控制生产过程中的各个参数，使设备工作在正常状态或最佳状态，并使产品达到最好的质量。

称重传感器的基本原理及非线性误差补偿方法现代化的称重系统是工业上不可缺少的重要检测技术，称重系统最核心的部分就是称重传感器，我国称重传感器每年的生产量和使用量都在飞速的增长。

做为电子称重的关键技术，随着科学技术的不断进步，称重传感器在众多领域起到了非常重要的作用，它能够实现对物料的精准和快速测量，特别是与单片机等先进的处理技术相结合后，显著提升了工业生产过程的自动化程度。

称重传感器作为现代化自动生产线中必不可少的装置之一，还能够应用于汽车、料斗等重量较大的设备或物料的称重使用。

随着技术的研究与进步，称重传感器在科技含量和精确度上都进行了多处升级，称重传感器所能适应的工作场合也越来越全面。

1称重传感器基本原理随着传感器技术与其它高新技术的有效结合，传感器的相关研究与品质得到了迅猛发展，其种类和功能也越来越丰富，现阶段工业上应用的传感器包括了电阻式称重传感器、电容式称重传感器、振动式称重传感器、液压式称重传感器等多种类型，其具体结构及特点如下：（1）电阻式称重传感器主要包括了弹性敏感元件和电阻应变计两大部分。

弹性敏感元件主要用于将物体的重量转变为弹性形变的应变值，再通过电阻应变计将弹性形变产生的应变值转化为电阻值的变化，然后将转化后的电阻值通过模数转换装置转变为标准电信号，传递给称重仪表进行显示或由相关存储处理单元进行存储和处理使用。

（2）电容式称重传感器的结构和特点与电阻式称重传感器的结构和原理比较相似，它是通过一个弹性敏感元件和电容式传感器共同组成的称重结构。

当弹性敏感元件产生形变并测量后会因弹性形变而引起电容值的变化，再经模数转换将称重值传递给称重仪表或其它装置。

相对于电阻式传感器电容传感器对物料的称重更加迅速，但是其使用寿命不如电阻式传感器持久。

（3）振动式称重传感器是当称重传感器受到压力的作用时，其内部的弹性元件会产生固有的振动频率，这种固有频率与物体重力的平方根成正比关系，通过测出弹性元件固有频率产生的变化就能够计算出被测物料施加在弹性元件上的重力值，从而计算出被测物料的重量。
