发电机转子交流阻抗测试仪转子交流阻抗测试仪阻抗测试仪型号：HAD-GCFZ-Ⅰ产品概述本仪器主要用于测试各种同步发电机转子线圈在动，静态下的转子交流阻抗和功率损耗值，以此判别发电机转子线圈有无静态和动态匝间短路的缺陷。
可显示和打印交流阻抗特性曲线，并能与PC机联机，实现数据下载和编辑测试报告的功能。
适用于所有大小发电机组。
该仪器设计新颖．结构合理，采用当今最先进的高速微处理器技术 , 具有测试精度高 , 测试速度快 , 功能强大 , 性能优越可靠 , 操作简单方便，重量轻，体积小，便于携带等优点。
可根据用户要求，定做各种容量和输出电压的安全隔离型调压器。
功能与特点1 、测量各种同步发电机在动、静态下的转子交流阻抗及其特性曲线。
2 、全自动采集、测量、显示、存储、打印所有测量参数（电压、电流、阻抗、功率、频率） , 动态指绘白线。
3 、内置超大容量存储器，可存储 6400 组数据，经 RS232 通讯接口可上传至 PC 机，实现数据下载 , 自动生成和编辑测试报告，便于技术管理和存档。
4 、可选择快速的自动测量和任意的手动测量两种方式。
5 、蓝色大屏幕图文 LCD 显示，全中文菜单提示操作、简单、方便。
6 、自带微型打印机，实时打印测试数据和特性曲线。
7 、完善的过压、过流保护功能，根据试验参数自动调整保护动作值，确保设备安全。
8 、可兼做单相变压器的空载、短路试验和电压（流）互感器、消弧线圈的伏安特性试验。
还可测量各种同、异步电机绕组的交流阻抗。
9 、“一键飞梭”（旋转鼠标）无需按键，操作更方便。
技术参数1 、交流阻抗： 0～99.999Ω0.5 级2 、交流电压： 0～600V 0.2 级3 、交流电流： 0～120A 0.2 级4 、有功功率： 0～72kW 0.2 级5 、频率： 45Hz～75Hz 0.2 级6 、工作电源： 220V ± 10 ％ 50Hz7 、体积 320 × 268 × 150mm38 、重量 5.0kg。
《发电机转子绕组的交流阻抗和功率损耗测量》一、试验目的:如果转子绕组出现匝间短路,则转子绕组有效匝数就会减小，其交流阻抗就会减小，损耗会有所增大，因此,通过本次测量转子绕组交流阻抗和功率损耗，与历次试验数据相比，就可以有效地判断转子绕组是否有匝间短路。
轻微的匝间短路并不会对发电机产生很大的影响，常常被忽略,但如果匝间短路程度加剧，则会引起机组的振动增大，励磁电流增大，严重时造成转子一点甚至两点接地故障,大轴磁化、烧毁护环恶性事故的发生。
因此对发电机转子绕组匝间短路故障的检测十分必要.二、试验方法：通过滑环向转子绕组施加交流电压,通过仪器自动读取电压、电流、功率损耗和交流阻抗。
施加电压的大小用调压器来调节。
三、试验仪器：HVZ-Ⅱ发电机转子交流阻抗测试仪、调压器四、试验步骤：(1）试验前先确认转子绕组的励磁回路已全部断开并验电。
（2）对试验现场进行封闭，用围栏或绳子将试验现场围起.（3）用量程为500V的兆欧表对转子进行绝缘电阻测量。
（3）按试验原理图接好试验线路，带电空试以检查试验设备和各仪器仪表是否正常。
（4）试验电压的确定：对于额定励磁电压在400V及以下的绕组，施加的电压一般考虑为其电压值等于额定励磁电压.额定励磁电压大于400V时,电压可适当降低，对于本次#5发电机转子交流阻抗试验施加电压220V即可满足条件.（5)确定好接线后，打开仪器，设置电压步长，可选择单向测量或双向测量，选择单相测量后进行慢慢升压，读取并记录电压、电流、交流阻抗和功率损耗。
(6）分别在盘车状态下、500r/min、1400 r/min、2200 r/min、3000 r/min转速下进行转子交流阻抗测量，每种状态都应在几个不同的电压下进行测量。
(7）试验完毕后，断开电源，然后需检查试验仪表是否正常,收拾仪器并清理场地。
五、试验标准：1、阻抗和功率损耗值自行规定。
在相同试验条件下与历年数值比较，不应有显著变化.相差10%应该引起注意.2、隐极式转子需要在膛外或膛内以及不同转速下测量。

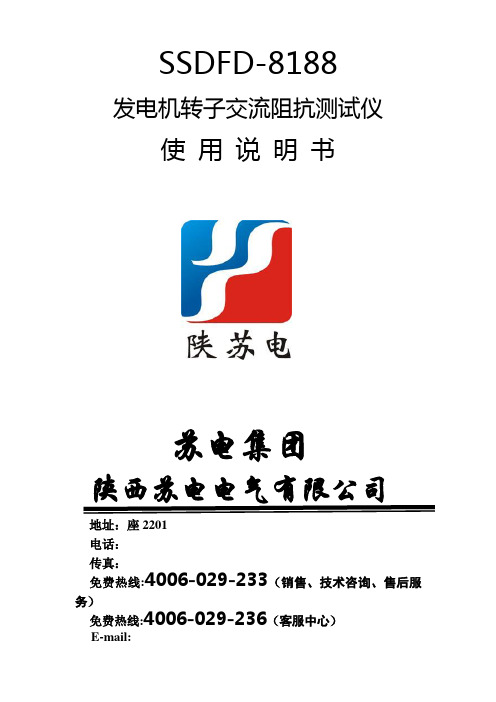

SSDFD-8188发电机转子交流阻抗测试仪使用说明书苏电集团陕西苏电电气有限公司地址：座2201电话：传真：免费热线:4006-029-233（销售、技术咨询、售后服务）免费热线:4006-029-236（客服中心）E-mail::目录1概述2主要功能特点3主要技术指标4工作原理5面板结构及使用说明5.1面板结构说明5.2使用说明5.2.1仪器脱离计算机单独使用5.2.2仪器在计算机的控制下完成各种自动测试6 测试及数据分析注意事项—实测数据7 装箱清单1. 概述1.1 本仪器的主要用途：以最简单的操作充分利用计算机的智能控制技术，1.2准确判断发电机转子绕组有无匝间短路故障。
1.3 发电机转子绕组匝间短路故障的形成原因主要有两个方面：a．制造方面有原材料的质量问题，b．加工工艺、装配工艺等。
c．运行方面主要有机械、电磁场、高温等综合应力或油污等长期作用，d．引起绕组变形，e．绝缘损伤等造成匝间短路。
1.4 发电机转子绕组匝间短路的危害一旦形成匝间短路即必然引起转子电流增大，温度异常升高，亦可能引起机组异常振动增大，限制功率输出，进一步破坏绝缘，引起更大的事故，甚至被迫停机，可见对匝间短路必须足够重视并及时排除，才能保证发电生产的安全运行。
1.5 试验依据现行的DL/T596-1996《电力设备预防性试验规程》表1之14条规定大修时要进行转子交流阻抗及功率损耗的测试，有关的高压电气设备试验方法亦提出相应的要求﹕判断匝间有无短路。
鉴于上述理由，扬州苏电电气有限公司根据运行现场试验的环境并结合火电、水电厂、站有关技术人员的建议，利用现代电子技术、计算机技术、国际流行的虚拟仪器技术研制了SSDFD-8188发电机转子交流阻抗测试仪，它适合发电机的动态、静态、镗内、镗外测试并可自动存贮，对比分析智能判断，计算机通讯、多方式打印试验报告，应该说是满足现场使用最理想的多功能高效设备。
2. 主要功能特点：1适合镗内、镗外、动态、静态2适合火电机组，亦适合水电机组，可单极也可多极测试3可带隔离线电压测试4完善的多功能保护措施，安全可靠5虚拟仪器技术、名牌笔记本电脑控制，新技术、高档次6全中文彩色界面，全鼠标操作，毫无操作障碍7可多电压一次自动测试，亦可单电压自动测试8大容量自动存贮9 两组测试数据同屏比较功能，便于故障分析 10 多种打印方式 11 多种通讯方式12 脱离计算机亦可人工自动测试，灵活方便13 计算机可用来组成其它仪器，也可用做数据分析、办公自动化等其它工作，真正一机多用14 仪器内置使用说明书，可随时调出查阅3. 主要技术指4.标5.输出电压： 0—250V AC输出电流： 0—25A AC 输入电压： 380V AC / 220V AC电压测试精度： ±0.5% 分辨率 10mV 电流测试精度： ±0.5% 分辨率 10mA 阻抗测试精度： ±1% 分辨率 10m Ω 功率损耗精度： ±1% 分辨率 10m W 电压自动控制精度： ±0.5V 数据自动存贮量： 256组 重 量： 隔离保护器 15kg测试仪 20kg4. 工作原理4.1基本测试原理如图1所示图1.测试交流阻抗和功率损耗的原理图将线电压380V 经T 隔离变换后加入主路调压器TR,调压器的输出经安培表、瓦特表、电压表接到待测转子滑环上，调整TR 从0到额定电压，得到一组电流、阻抗、功率损耗值，与以前的数据比较判断。

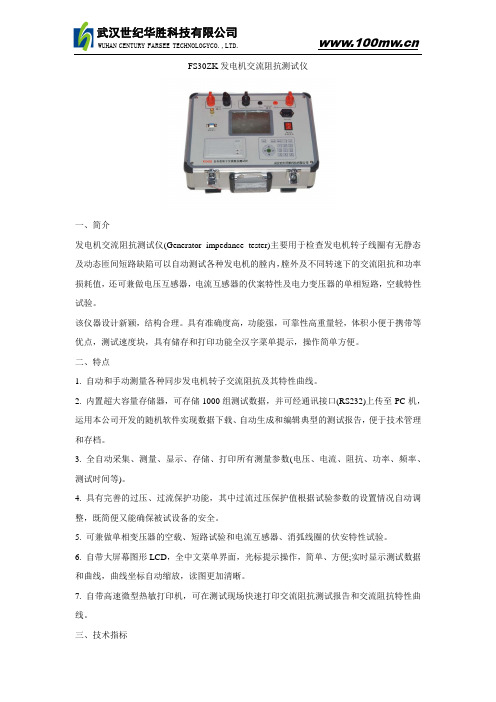

FS30ZK发电机交流阻抗测试仪一、简介发电机交流阻抗测试仪(Generator impedance tester)主要用于检查发电机转子线圈有无静态及动态匝间短路缺陷可以自动测试各种发电机的膛内，膛外及不同转速下的交流阻抗和功率损耗值，还可兼做电压互感器，电流互感器的伏案特性及电力变压器的单相短路，空载特性试验。
该仪器设计新颖，结构合理。
具有准确度高，功能强，可靠性高重量轻，体积小便于携带等优点，测试速度块，具有储存和打印功能全汉字菜单提示，操作简单方便。
二、特点1. 自动和手动测量各种同步发电机转子交流阻抗及其特性曲线。
2. 内置超大容量存储器，可存储1000组测试数据，并可经通讯接口(RS232)上传至PC机，运用本公司开发的随机软件实现数据下载、自动生成和编辑典型的测试报告，便于技术管理和存档。
3. 全自动采集、测量、显示、存储、打印所有测量参数(电压、电流、阻抗、功率、频率、测试时间等)。
4. 具有完善的过压、过流保护功能，其中过流过压保护值根据试验参数的设置情况自动调整，既简便又能确保被试设备的安全。
5. 可兼做单相变压器的空载、短路试验和电流互感器、消弧线圈的伏安特性试验。
6. 自带大屏幕图形LCD，全中文菜单界面，光标提示操作，简单、方便;实时显示测试数据和曲线，曲线坐标自动缩放，读图更加清晰。
7. 自带高速微型热敏打印机，可在测试现场快速打印交流阻抗测试报告和交流阻抗特性曲线。
三、技术指标1、环境条件温度：－5︒C～40︒C相对湿度：<95%（25︒C）海拔高度：<2500m外界干扰：无特强震动、无特强电磁场供电电源：160V AC~280V AC，45Hz~55Hz2、性能指标1)交流阻抗 0－99.999Ω 0.2级2)交流电压 0－600V 0.2级3)交流电流 0----120A 0.2级4)有功功率 0-----72KW 0.5级5)频率 40---75HZ 0.2级6)工作电源 220V±10％ 50HZ7)体积 415×225×200mm8)重量 5kg3、绝缘强度1)电压、电流输入端对机壳的绝缘电阻≥100MΩ。
转辙机综合测试仪使用说明书一、开机/关机1．开机按下键并保持2-3s后，仪器开机并开始初始化自检，自检期间蜂鸣器鸣响。
初始化完毕后进入主菜单，蜂鸣器停止鸣响，进入主菜单开机完毕。
主菜单显示当前存储器通道号、当前道岔号、当前日期、时钟及电池电量。
2．关机在任意状态下，按下键后仪器即时关机，关机后关闭所有电源。
并将部分设定内容存储。
二、设定内容及操作方法1．显示液晶对比度当显示液晶受温度、光照等因数造成显示不清时，你可以通过设置液晶的显示对比度进行修正。
在主菜单下按键及键可调整液晶的显示对比度。
设定内容可自动保存。
2．显示液晶辅助背光开关当使用环境的光线不足、能见度较低，你可以开关液晶的辅助背光。
在主菜单下按键及键可开关液晶的辅助背光。
设定不可保存。
3．修改当前通道在自动、手动、显示等菜单中按键及键可改变当前的默认存储通道。
4．设置菜单在主菜单下按键后进入设置菜单，你可以在此菜单中修改道岔号、当前时钟、打印数据间隔。
1)改变当前的道岔号在设置菜单中选择1进入。
显示当前的道岔号，随光标位置输入新的道岔号后按确定完成修改。
2)调整日期、时钟在设置菜单中选择2开始进行调整。
随光标位置输入新的日期、时间后按确定完成修改。
3)修改打印数据间隔在设置菜单中选择3进行修改。
首先显示的是当前的打印数键或键来进行修改，设定范围为0.15s – 0.9s，设定间隔为 0.15s。
三、电池充电当电池电量降至30 %时，仪器的蜂鸣器鸣响，电池欠电报警，请立即停止使用，并请及时充电。
当可能较长时间不用时，请带电保存。
并请每3个月充电一次。
电池的充电时间为12-16 小时。
四、连接、联线请将综合测试线的电压测试线并接在转辙机电机电源线的任意两相上。
请将综合测试线的电流测试线串接在转辙机电源线的回路中。
请将综合测试线的时间测试线接在转辙机到位闭合的一组备用接点上。
请将拉力传感器替换转辙机与安装装置的连接销后用联线与仪器连接。
请将压力传感器替换转辙机被测压力腔侧的二动调节阀后用联线与仪器连接（只限于电液转辙机）。
第1篇直流电阻测试仪是一种用于测量电阻值的常用仪器。
为了确保测试结果的准确性和操作人员的安全，特制定本操作规程。
二、适用范围本规程适用于所有直流电阻测试仪的操作和使用。
三、操作前的准备工作1. 确认测试仪器的型号和规格，了解仪器的功能和使用方法。
2. 检查仪器外观是否完好，包括电源线、测试线、夹具等。
3. 确认仪器工作环境符合要求，如温度、湿度、电源电压等。
4. 熟悉操作手册，了解仪器的操作步骤和注意事项。
四、操作步骤1. 开启仪器电源，预热5-10分钟。
2. 根据被测电阻的阻值范围，选择合适的测试档位。
3. 将被测电阻连接到测试仪器的相应夹具上，确保接触良好。
4. 将测试仪器的红色夹具连接到测试仪器的“+”端，黑色夹具连接到“-”端。
5. 启动测试，仪器显示屏将显示被测电阻的阻值。
6. 记录测试结果，根据需要可多次测试取平均值。
五、注意事项1. 操作过程中，请勿触摸测试仪器的带电部分，以免发生触电事故。
2. 测试过程中，严禁将被测电阻拆开或短路，以免损坏仪器。
3. 测试完毕后，请将测试仪器的档位调至最大，以防误操作。
4. 测试过程中，如发现异常情况，如显示屏无显示、仪表报警等，应立即停止操作，查找原因并排除故障。
5. 测试完成后，关闭仪器电源，整理测试线、夹具等。
六、安全操作1. 操作人员应熟悉本规程，并在操作过程中严格遵守。
2. 操作人员应佩戴绝缘手套、护目镜等防护用品，确保安全。
3. 操作过程中，如遇紧急情况，应立即切断电源，采取必要的安全措施。
七、维护与保养1. 定期检查仪器外观，确保无损坏。
2. 保持仪器清洁，避免灰尘、油污等进入仪器内部。
3. 定期检查电源线、测试线、夹具等，确保连接良好。
4. 如仪器出现故障，请及时联系专业人员进行维修。
八、结论本规程为直流电阻测试仪的操作规程，操作人员应严格遵守，确保测试结果的准确性和操作人员的安全。
第2篇一、概述直流电阻测试仪是用于测量电气设备或元器件直流电阻值的仪器。
阻抗测量仪操作指南引言阻抗测量仪作为一种常用的电子测试仪器，广泛应用于各个领域，包括电子工程、通信、医学和材料科学等。
它可以用来测量电路元件和材料的阻抗特性，有助于工程师和科研人员进行可靠性分析和性能评估。
本文将为大家提供一份简明扼要的阻抗测量仪操作指南，帮助读者了解如何正确使用和操作阻抗测量仪。
1. 基本原理阻抗测量仪基于交流电路理论和电压、电流测量原理。
它通过向电路中施加交流电压或电流信号，并测量电路中的电压和电流响应，从而计算得到电路的阻抗。
阻抗测量仪一般包括信号源、测量电压或电流的通道、计算器和显示器等组成部分。
2. 仪器设置在开始阻抗测量之前，首先需要正确设置仪器。
通常，仪器上会有一些旋钮和按钮，用于选择测量的参数和模式。
根据测量需求，需要选择合适的参数，如频率、信号幅度等。
此外，还需要连接合适的电缆和传感器，确保仪器与待测物之间的连通性良好。
3. 校准与校验阻抗测量仪的准确性对于测量结果的可靠性至关重要。
因此，在进行正式的测量之前，应当进行校准和校验。
校准可通过使用标准电阻和电容等校准件进行，以确认仪器的准确性。
校验则可以通过测量已知阻抗的元件或材料，验证仪器的准确性。
在校准和校验过程中，应当遵循仪器的操作手册和相关标准，确保结果的准确性和可重复性。
4. 测量步骤在进行阻抗测量时，需要按照以下步骤进行：(1) 设置合适的频率和信号幅度。
一般情况下，需要根据被测物的特性进行选择。
低频适用于测量大电容和大电感，而高频适用于测量小电容和小电感。
(2) 将被测物与仪器连接。
根据被测物的类型，选择合适的电缆和传感器，并正确连接到仪器上。
(3) 开始测量。
根据仪器的操作手册，按下开始测量的按钮或旋钮，仪器即会开始采集数据并进行计算。
(4) 分析和记录结果。
通过显示屏或输出接口，可以获得测量结果。
根据需求，可以对结果进行分析和处理，并记录在相关文件或报告中。
5. 结果解读阻抗测量仪的测量结果主要体现为电阻、电感和电容等参数。

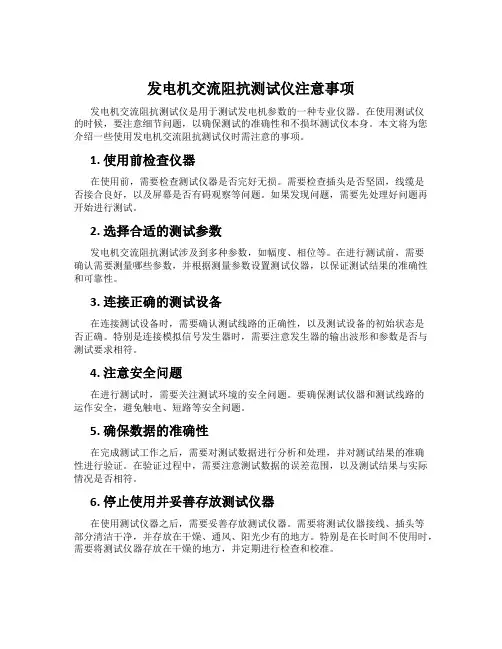

/800/发电机转子交流阻抗测试仪注意事项发电机转子交流阻抗测试仪是判断发电机转子绕组有无匝间短路的专用仪器，可以全自动、手动（单向或双向）测量转子绕组的电压、电流、阻抗、功率、相位角等参数。
本仪器具有以下功能与特点：1. 测量各种同步发电机、异步电动机绕组在静态下的转子交流阻抗及特性曲线。
2. 旋转鼠标，操作更方便。
3. 可选择快速的自动测量和任意的手动选择测量两种方式。
4. 大屏幕中文菜单界面，实时显示测试数据和曲线。
5. 存储数据、自带微型打印机，实时快速打印测试数据和特性曲线。
6. 根据试验参数自动调整保护动作值，确保设备安全。
7. 可兼做单相变压器的空载、短路试验和电压（流）互感器、消弧线圈的伏安特性试验。
二、性能指标1. 交流阻抗：0～999.9Ω0.5级2. 交流电压：0～600V 0.5级3. 交流电流：0～120A 0.5级4. 有功功率：0～72KW 1.0级5. 频率：45～75Hz 0.2级6. 工作电源：AC 220V±10％ 50Hz7. 体积：415×225×200mm38. 重量：5kg维护保养1. 平时仪器应放置于干燥、通风的地方，防止因受潮而损坏内部元件。
2.仪器搬运和安放过程中应小心谨慎，避免剧烈震动和摔落。
/800/3. 正常情况下不允许打开机箱，插拔内部机件，以免造成不必要损失。
八、注意事项1. 仪器使用前，应认真阅读产品使用说明书，掌握正确的使用方法。
2. 试验时正确接线。
在检查接线正确无误、联接可靠后方可通电。
3. 在给被试设备升压前，必须在检查调压器确实在零位后，方可开机，以防被试设备和仪器遭受高电压、大电流的冲击。
4. 正确操作，测试时调压器在测试点附近应均匀慢速升压，确保数据采集的可靠性。
5. 在测试钳的两根导线中，稍粗的导线为电流线（I1、I2），稍细的导线为电压线（U1、U2）。
6. 试验中如出现保护动作，必须查明原因排除异常后方可继续试验，不可盲目操作，以免带来不必要的损失。
SSDFD-8188发电机转子交流阻抗测试仪使用说明书苏电集团陕西苏电电气有限公司地址：座2201电话：传真：免费热线:4006-029-233（销售、技术咨询、售后服务）免费热线:4006-029-236（客服中心）E-mail::目录1概述2主要功能特点3主要技术指标4工作原理5面板结构及使用说明5.1面板结构说明5.2使用说明5.2.1仪器脱离计算机单独使用5.2.2仪器在计算机的控制下完成各种自动测试6 测试及数据分析注意事项—实测数据7 装箱清单1. 概述1.1 本仪器的主要用途：以最简单的操作充分利用计算机的智能控制技术，1.2准确判断发电机转子绕组有无匝间短路故障。
1.3 发电机转子绕组匝间短路故障的形成原因主要有两个方面：a．制造方面有原材料的质量问题，b．加工工艺、装配工艺等。
c．运行方面主要有机械、电磁场、高温等综合应力或油污等长期作用，d．引起绕组变形，e．绝缘损伤等造成匝间短路。
1.4 发电机转子绕组匝间短路的危害一旦形成匝间短路即必然引起转子电流增大，温度异常升高，亦可能引起机组异常振动增大，限制功率输出，进一步破坏绝缘，引起更大的事故，甚至被迫停机，可见对匝间短路必须足够重视并及时排除，才能保证发电生产的安全运行。
1.5 试验依据现行的DL/T596-1996《电力设备预防性试验规程》表1之14条规定大修时要进行转子交流阻抗及功率损耗的测试，有关的高压电气设备试验方法亦提出相应的要求﹕判断匝间有无短路。
鉴于上述理由，扬州苏电电气有限公司根据运行现场试验的环境并结合火电、水电厂、站有关技术人员的建议，利用现代电子技术、计算机技术、国际流行的虚拟仪器技术研制了SSDFD-8188发电机转子交流阻抗测试仪，它适合发电机的动态、静态、镗内、镗外测试并可自动存贮，对比分析智能判断，计算机通讯、多方式打印试验报告，应该说是满足现场使用最理想的多功能高效设备。
2. 主要功能特点：1适合镗内、镗外、动态、静态2适合火电机组，亦适合水电机组，可单极也可多极测试3可带隔离线电压测试4完善的多功能保护措施，安全可靠5虚拟仪器技术、名牌笔记本电脑控制，新技术、高档次6全中文彩色界面，全鼠标操作，毫无操作障碍7可多电压一次自动测试，亦可单电压自动测试8大容量自动存贮9 两组测试数据同屏比较功能，便于故障分析 10 多种打印方式 11 多种通讯方式12 脱离计算机亦可人工自动测试，灵活方便13 计算机可用来组成其它仪器，也可用做数据分析、办公自动化等其它工作，真正一机多用14 仪器内置使用说明书，可随时调出查阅3. 主要技术指4.标5.输出电压： 0—250V AC输出电流： 0—25A AC 输入电压： 380V AC / 220V AC电压测试精度： ±0.5% 分辨率 10mV 电流测试精度： ±0.5% 分辨率 10mA 阻抗测试精度： ±1% 分辨率 10m Ω 功率损耗精度： ±1% 分辨率 10m W 电压自动控制精度： ±0.5V 数据自动存贮量： 256组 重 量： 隔离保护器 15kg测试仪 20kg4. 工作原理4.1基本测试原理如图1所示图1.测试交流阻抗和功率损耗的原理图将线电压380V 经T 隔离变换后加入主路调压器TR,调压器的输出经安培表、瓦特表、电压表接到待测转子滑环上，调整TR 从0到额定电压，得到一组电流、阻抗、功率损耗值，与以前的数据比较判断。
4.2本仪器工作原理如图2所示：图2. SSDFD-8188发电机转子交流阻抗测试原理图由上图可见本仪器总共由四部分、主要由两部分组成，即交流阻抗测试仪基本硬件和笔记本电脑组成。
可选件隔离保护器主要完成380V线电压的变换、隔离和保护，有些场合可不配。
可选件通用打印机做为输出设备完成数据和曲线的打印，由于仪器软件设计考虑了较大的自动存储空间（多达256组），因此现场根本无需带打印机，测试完毕后，回办公室分析、打印才是最佳选择。
由上图亦可清楚看出本仪器方案先进，原理可行性高，构造简单，开放性好，可靠性高。
其原理简述如下：输入380V线电压，经隔离保护器变换隔离后送入仪器基本硬件，基本硬件在计算机的控制下按照软件默认参数或人工通过仪器软面板（电脑屏上虚拟仪器面板）设置参数完成各种自动测试、分析、运算和各种反馈控制最后将所得数据自动存贮并显示在仪器屏幕上，当然也可按需要用打印机输出或经通讯口传输给其它管理计算机。
特别指出两点：①本电脑亦可构成其它测试系统②基本硬件亦可独立工作实现人工自动测试仪器从设计上考虑了较完善的自诊断系统和自动保护系统，如电源故障、输出过电压、过电流、输出短路、负载开路等。
均可实时自检并及时保护，全中文引导排除故障。
5. 面板结构及使用说明5.1面板结构说明仪器的虚拟面板见5.2使用说明5.2仪器使用说明5.2.1仪器脱离计算机单独使用转子滑环使用步骤：a 按上图接好线,准备好记录纸和笔；b接通仪器电源，停止指示灯亮；c按降按钮使调压器回零（零位指示灯亮）；d按启动按钮，启动指示灯亮；e按升压按钮，观察面板电压表到需要值，记录电压电流值；f如要测多个电压，则重复e.，如只测一个电压则按停止；g关机拆除连线；h人工计算阻抗值、功率损耗值。
这种情况不能自动计算、自动存贮，打印和通讯。
5.2.2仪器在计算机的控制下完成各种自动测试：如此操作才能体现本仪器的优越性和智能化。
这种情况仪器基本硬件面板上只有电源开关需要操作，其它按钮均不需操作，测试过程中需要的设置、选择、操作均仅用鼠标在电脑屏幕上点击虚拟按键即可完成。
接线图如下：图5.全自动测试接线示意图1 按上图可靠接好各种连线，笔记本电脑通过专用电缆连接测试仪基本硬件，翻开屏幕以便操作；2 闭合隔离保护器电源开关，如不需线电压测试的场合，可将220V 电源直接接至基本硬件输入接线柱；3 闭合基本硬件电源开关，其面板上停止指示灯亮，此时仪器并无输出；4 打开笔记本电脑电源开关，笔记本电脑自动运行至WINDOWS 界面；5 进入仪器虚拟面板：鼠标双击SSDFD-8188快捷键即可进入本仪器虚拟面板（主页）如图6所示：图6. 仪器虚拟面板——主页面板左边为显示区，右边为软按键区，右上角为自动日期、时间，左下角为转子滑环WIN98状态提示，显示区最上边是一行设置参数提示区（不设置时提示仪器软件默认值或缺省值）。
以下均相同。
6 设置：如要改变默认值请点击设置键，这时仪器显示设置面板如图7所示，设置参数提示区变色示意可以进行设置，设置参数设计为下拉式菜单用鼠标选择即可，自动确认。
图7 仪器虚拟面板—设置页a ． 电压范围设置：八项选择，b ． 其中前六项为常用固定选择，c ．第七项自选选中后可由操作者通过屏幕 键任意设置最高至发电机转子额定电压，d ． 第八项为测试某固定电压下的阻抗而e ． 设计，f ． 选中后也是通过键任意设定其电压值，但应注意不能超过待测转子的额定电压。
g ． 电压保护设置：两项选择，h ． 操作者可据实际情况选择。
i ． 步长设置：六项选择，j ． 操作者可据实际情况选择，k ． 但当电压范围设置选择了点测电时，l ． 则步长自动默认为0V ，m ． 因为此时只测某一点固定电压下的阻抗和功率损耗，n ． 如给转子加某固定电压而o ． 改变转速测试动态阻抗时则是这样。
p ． 电流范围设置：五项选择，q ． 操作者可据实际情况选择，r ． 一般宜小不s ．宜大，t ． 以便测试中能可靠保护。
u ． 电流保护设置：两项选择，v ． 操作者可据实际情况选择。
w ． 镗内、镗外选择：与测试本身没有关系，x ． 该设置的目的是数据存贮及打印，y ． 通讯时能提示测试条件，z ． 以便对数据做同aa ．条件比较分析。
WIN98定电压调节 10V 变化）bb ． 静态、动态设置：作用同cc ． f 。
设置完后仪器自动确认，或需设置则设置，不需设置的则按默认值点击测试键，仪器亦自动确认，并按所设参数开始自动测量。
7 在上述（5）点击测试键或在第（6）点击测试键仪器均开始按默认值或设置值自动测试。
测试过程中仪器显示提示值和测试过程中电压电流的变化及实时曲线如图8所示图8仪器虚拟面板—测试页8 测试结果：如测试正常，仪器自动按时间顺序将所有日期、时间、设置值自动存贮数据，并保持数据显示如图9所示，这时可进行重测、打印、通讯。
9 异常保护处理：如测试异常，则仪器自动显示异常保护页如图10所示，此时应按仪器提示更改设置或检查接线后重新测试，或查阅仪器说明，或与厂家联系。
WIN98WIN98图10仪器虚拟面板—异常保护页10 看使用说明：如在主页图6点击帮助仪器会自动弹出使用说明书图11 ，点停止键会返回主页。
图11仪器虚拟面板—使用说明书11 阅内存历史数据：如在主页图6或设置页图7选择点击调阅则仪器自动按时间顺序调出内存历史数据显示在屏幕上如图12， 键可翻页，亦可打印、通讯、测量，停止返回进主页。
设置后再测试SSDFD-8188发电机转子交流阻抗测试仪2001.01.18 16：30关机测试 设置 回零 重新测试 陕西苏电电气有限公司异常保护页调压器未回零——点击回零键使回零 电源未接好——检查输入电源及开关输出未接好（无负载）——检查负载连接短路保护——检查输出接线过压保护——电压调节回路失控或保护太灵敏使调压器 回零关仪器返 回WIN98电压0~200V 1.1倍保护 步长20V 电流0~20A 1.1倍保护过流保护——检查电流设置及负载WIN98图12仪器虚拟面板—内存显示页12 印数据曲线：如在数据显示，测试结果图9，或调显内存数据显示图12时点击打印，则仪器如图13显示正在拷屏打印或正在多组数据打印请稍候，输出打印结果为试验报告格式如附图1所示。
图13仪器虚拟面板——数据打印页13 讯：如在（12）条件下选择通讯则如图14所示仪器可与其它计算机拷屏传输或多组传输。
14 比分析：如在保持测试数据显示时点击对比键则仪器同屏显示测试数据（上WIN98电压0~200V 1.1倍保护 步长20V 电流0~20A 1.1倍保护陕西苏电电气有限公司 动态 静态停止关仪器并返回WIN98SSDFD-8188发电机转子交流阻抗测试仪2001.01.218：50关机返回进入页原数据正在考屏打印请稍候考屏多组部）和选中的历史内存数据以便对比分析如图11所示图14仪器虚拟面板—数据通讯页图14仪器虚拟面板—对比分析页15 固定电压、动态测试：如在设置页图7选择固定电压点测，开始测试后仪器显示如15 所示，适合固定电压下不同转速时，阻抗和功率损耗的测试。
SSDFD-8188发电机转子交流阻抗测试仪2001.01.20 16：50关机停止考屏全部屏显数据传输 返回进入页陕西苏电电气有限公司电压0~200V 1.1倍保护 步长20V 电流0~20A 1.1倍保护 关仪器并返回WIN98内存全部 数据传输原数据正在考屏通讯请稍候动态 静态WIN98回固定电压测试页图15仪器虚拟面板—固定电压测试页16 可变电压、动态测试：当然仪器亦可按（1）-（9）完成固定转速下，不同电压时阻抗和功率损耗的自动测试。
