发电机转子交流阻抗试验技术方案(精选.)

水轮发电机转子交流阻抗试验标准本标准规定了水轮发电机转子绕组预防性试验的项目、周期和要求，用以判断设备是否符合运行条件，预防设备损坏，保证安全运行。

本标准适用于110kV 及以下的交流电力设备。

本标准不适用于高压直流输电设备、矿用及其它特殊条件下使用的电力设备，也不适用于电力系统的继电保护装置、自动装置、测量装置等电气设备和安全用具。

从国外进口的设备应以该设备的产品标准为基础，参照本标准执行。

2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

DLT 1051-2007《电力技术监督导则》DLT 596-1996 《电力设备预防性试验规程》3 总则3.1 试验结果应与该设备历次试验结果相比较，与同类设备试验结果相比较，参照相关的试验结果，根据变化规律和趋势，进行全面分析后做出判断。

3.2 遇到特殊情况需要改变试验项目、周期或要求时，对主要设备需经上一级主管部门审查批准后执行；对其它设备可由本单位总工程师审查批准后执行。

3.3 110kV 以下的电力设备，应按本规程进行耐压试验（有特殊规定者除外）。

110kV及以上的电力设备，在必要时应进行耐压试验。

3.4 进行耐压试验时，应尽量将连在一起的各种设备分离开来单独试验（制造厂装配的成套设备不在此限），但同一试验电压的设备可以连在一起进行试验。

已有单独试验记录的若干不同试验电压的电力设备，在单独试验有困难时，也可以连在一起进行试验，此时，试验电压应采用所连接设备中的最低试验电压。

3.5 当电力设备的额定电压与实际使用的额定工作电压不同时，应根据下列原则确定试验电压：3.5.1 当采用额定电压较高的设备以加强绝缘时，应按照设备的额定电压确定其试验电压；3.5.2 当采用额定电压较高的设备作为代用设备时，应按照实际使用的额定工作电压确定其试验电压；3.5.3 为满足高海拔地区的要求而采用较高电压等级的设备时，应在安装地点按实际使用的额定工作电压确定其试验电压。

《发电机转子绕组的交流阻抗和功率损耗测量》一、试验目的:如果转子绕组出现匝间短路,则转子绕组有效匝数就会减小，其交流阻抗就会减小，损耗会有所增大，因此,通过本次测量转子绕组交流阻抗和功率损耗，与历次试验数据相比，就可以有效地判断转子绕组是否有匝间短路。

轻微的匝间短路并不会对发电机产生很大的影响，常常被忽略,但如果匝间短路程度加剧，则会引起机组的振动增大，励磁电流增大，严重时造成转子一点甚至两点接地故障,大轴磁化、烧毁护环恶性事故的发生。

因此对发电机转子绕组匝间短路故障的检测十分必要.二、试验方法：通过滑环向转子绕组施加交流电压,通过仪器自动读取电压、电流、功率损耗和交流阻抗。

施加电压的大小用调压器来调节。

三、试验仪器：HVZ-Ⅱ发电机转子交流阻抗测试仪、调压器四、试验步骤：(1）试验前先确认转子绕组的励磁回路已全部断开并验电。

（2）对试验现场进行封闭，用围栏或绳子将试验现场围起.（3）用量程为500V的兆欧表对转子进行绝缘电阻测量。

（3）按试验原理图接好试验线路，带电空试以检查试验设备和各仪器仪表是否正常。

（4）试验电压的确定：对于额定励磁电压在400V及以下的绕组，施加的电压一般考虑为其电压值等于额定励磁电压.额定励磁电压大于400V时,电压可适当降低，对于本次#5发电机转子交流阻抗试验施加电压220V即可满足条件.（5)确定好接线后，打开仪器，设置电压步长，可选择单向测量或双向测量，选择单相测量后进行慢慢升压，读取并记录电压、电流、交流阻抗和功率损耗。

(6）分别在盘车状态下、500r/min、1400 r/min、2200 r/min、3000 r/min转速下进行转子交流阻抗测量，每种状态都应在几个不同的电压下进行测量。

(7）试验完毕后，断开电源，然后需检查试验仪表是否正常,收拾仪器并清理场地。

五、试验标准：1、阻抗和功率损耗值自行规定。

在相同试验条件下与历年数值比较，不应有显著变化.相差10%应该引起注意.2、隐极式转子需要在膛外或膛内以及不同转速下测量。

发电机转子交流阻抗试验方法一、发电机转子交流阻抗试验的目的如果转子绕组出现匝间短路，则转子绕组有效匝数就会减小，其交流阻抗就会减小，损耗会有所增大，因此，通过测量转子绕组交流阻抗和功率损耗，与历次试验数据相比，就可以有效地判断转子绕组是否有匝间短路。

二、试验方法及注意事项1. 试验方法向转子绕组施加交流电压，读取电压、电流及功率损耗值。

施加电压的大小通过调压器调节。

2. 试验用仪器(1)转子交流阻抗测试仪、调压器。

(2)在现场没有转子交流阻抗测试仪时，可使用调压器、标准CT、交流电压表、交流电流表、有功功率表。

3. 用交流阻抗测试仪测量发电机转子交流阻抗测试仪为新型的测试仪器，装置内部自动计算电流、电压、功率、阻抗及曲线等相关数据，试验时只需调压即可，仪器会自动读取数据，并带过流过压保护报警功能。

4. 无功补偿装置的作用无功补偿装置是通过感性电流和容性电流之间的关系，可补偿试验电流30A到100A，对于大型发电机组，本试验使用的调压器如果有条件并接无功补偿装置，则调压器容量可以大大减小，可使用6KVA、250V的调压器。

如果没有无功补偿箱，调压器容量将达到10KVA，比较笨重。

5. 注意事项(1) 阻抗和功率损耗值自行规定。

在相同试验条件下与历年数值比较，不应有显著变化。

(2) 隐极式转子在膛外或膛内以及不同转速下测量。

(3)每次试验应在相同条件、相同电压下进行，试验电压峰值不超过额定励磁电压。

(4)转子到现场后，未穿入发电机前，应做膛外转子交流阻抗试验，穿入发电机后，可做膛内测试。

此项目属于单体试验，应由安装单位进行。

(5)机组整套启动前，提前准备试验仪器及接线。

测试工作负责单位由调试单位和安装单位协商进行。

(6)在机组升速过程中，选取不同的转速点测试，直到机组定速3000转。

(7)机组超速试验后，应再次进行本试验。

(8)试验时，应注意与励磁回路断开。

以避免对励磁回路造成损害；受励磁设备的影响，不能加压。

转子交流阻抗试验标准转子交流阻抗试验是电机性能测试中的重要环节，它可以有效地评估电机转子的质量和性能。

在进行转子交流阻抗试验时，需要遵循一定的标准和规范，以确保测试结果的准确性和可靠性。

本文将介绍转子交流阻抗试验的标准要求，以及在实际测试中需要注意的事项。

首先，转子交流阻抗试验应当遵循国家标准或行业标准的要求。

在进行测试前，需要对相关标准进行充分的了解和研究，以确保测试过程符合规范要求。

同时，还需要对测试设备进行校准和检验，以保证测试的准确性和可靠性。

其次，转子交流阻抗试验的测试条件需要严格控制。

在进行试验时，需要保证测试环境的稳定性和一致性，避免外界因素对测试结果的影响。

此外，还需要根据具体的测试要求，合理选择测试频率、电压和电流等参数，以确保测试结果的准确性和可比性。

另外，转子交流阻抗试验的数据处理和分析也是非常重要的。

在进行测试后，需要对测试数据进行及时和准确的处理，以得到准确的测试结果。

同时，还需要对测试结果进行科学的分析和评估，以发现潜在的问题和隐患，并提出相应的改进措施。

此外，在进行转子交流阻抗试验时，还需要注意安全和操作规范。

在测试过程中，需要严格遵守相关的安全规定，确保测试人员和设备的安全。

同时，还需要按照操作规范进行测试，避免操作失误对测试结果的影响。

总之，转子交流阻抗试验是电机性能测试中不可或缺的环节，它对电机的质量和性能有着重要的影响。

在进行试验时，需要严格遵循标准要求，严格控制测试条件，科学处理和分析测试数据，确保测试的准确性和可靠性。

同时，还需要注意安全和操作规范，以确保测试过程的安全和顺利进行。

希望本文的介绍能够对转子交流阻抗试验有所帮助，谢谢阅读。

**********电力技术有限公司**********热电厂新建工程1#发电机转子膛外交流阻抗试验报告二○一九年五月**********热电厂新建工程1#发电机转子膛外交流阻抗试验报告编写：审核：批准：1、概述受**********热电厂的委托，**********电力技术有限公司于2019年05月4日对1#发电机转子进行膛外交流阻抗试验工作。

2、试验目的如果转子绕组出现匝间短路，则转子绕组有效匝数就会减小，其交流阻抗就会减小，损耗会有所增大，因此，通过本次测量转子绕组交流阻抗和功率损耗，与出厂试验数据相比，就可以有效地判断转子绕组是否有匝间短路。

3、设备技术参数4、试验依据《电气装置安装工程电气设备交接试验标准》 GB 50150-20065、使用仪器仪表7 试验条件7.1 环境温度为30℃，湿度38%，符合标准中规定的温度为-5～+40℃、湿度＜80%的测试条件要求。

7.2 发电机转子常规试验结果合格。

7.3 被试转子在试验前绝缘耐压试验条件符合规程的要求。

8、检测项目9 试验方法用铜电刷通过滑环向转子绕组施加交流电压，同时读取电流、电压和功率损耗值。

施加电压的大小用调压器来调节。

9.1试验接线见图1。

图1试验接线9.2试验操作程序（步骤）：（1）试验前先确认转子绕组的励磁回路已全部断开并验电； （2）现场封闭：对试验现场进行封闭，用围栏或绳子将试验现场围起，并悬挂标示牌。

（3）按图1接好试验接线，带电空试以检查试验设备和各仪器仪表是否正常； （4）试验电压的确定对于额定励磁电压在400V 及以下的绕组，施加的电压一般考虑为其电压峰值等于额定励磁电压。

额定励磁电压大于400V 时，电压可适当降低。

本机转子绕组交流阻抗较小，外施电压到100V 电流已超过40A ，故历次试验都只加到100V 电压，本次试验也可加到100V ，以便与以往数据比较。

（5）用铜电刷通过滑环向转子绕组施加交流电压，同时读取电流、调压器转子绕组铜刷铜刷AW～ 380V隔离变压器电压和功率损耗值。

#2发电机转子交流阻抗试验技术方案批准人：审定人：审核人：编写人：贵州黔东电力有限公司2011年07月07日#2发电机转子交流阻抗试验技术方案1、试验目的:针对#2发电机运行中震动较大等原因，对#2发电机进行:转子绕组直流电阻试验、发电机堂内转子交流阻抗试验、发电机转子两极分担电压试验。

来判断发电机转子绕组是否存在匝间短路，为查找发电机震动较大提供技术数据和分析判断依据。

2、引用标准DLT1051-2007 《电力技术监督导则》DL/T 596-1996 《电力设备预防性试验规程》3、使用仪器仪表FULK 兆欧表HDBZ-5 直流电阻测试仪HDJZ 型发电机转子交流阻抗测试仪5 测试内容及工作程序5.1试验内容5.1.1 试验方法用铜电刷通过滑环向转子绕组施加交流电压，同时读取电流、电压和功率损耗值。

5.1.2试验接线见图1。

图1试验接线本图较一般接线图增加了隔离变压器，因为现在大多检修电源开关都装了漏电保安器，由于转子绕组对地有电容，当交流电源接上后对地会有电容电流，就会导致漏电保安器动作跳开电源开关，因此建议前极加上一隔离变压器。

如果没有隔离变压器，可直接将调压器接220V 交流电源，但接的开关不能有漏电保安器。

开关容量需要60A 。

5. 2试验操作程序（步骤）：（1）试验前先确认转子绕组的励磁回路已全部断开并验电；（2）现场封闭：对试验现场进行封闭，用围栏或绳子将试验现场围起，并悬挂标示牌。

（3）按图1接好试验接线，带电空试以检查试验设备和各仪器仪表是否正常； （4）试验电压的确定对于额定励磁电压在400V 及以下的绕组，施加的电压一般考虑为其电压峰值等于额定励磁电压。

额定励磁电压大于400V 时，电压可适当降低。

本机转子绕组交流阻抗较小，外施电压到100V 电流已超过40A ，故历次试验都只加到100V 电压，本次试验也可加到100V ，以便与以往数据比较。

（5）用铜电刷通过滑环向转子绕组施加交流电压，同时读取电流、电压和功率损耗值。

邯钢2#发电机不同转速下的交流阻抗试验措施编写：审核：批准：邯郸市冀华建筑安装有限责任公司调试中心2006年11月2日发电机转子不同转速下的绝缘电阻、交流阻抗试验措施一、试验的目的为了检查发电机转子绕组在升速过程中有无不稳定的匝间短路现象，并留下转子绕组有关交流阻抗和功率损耗的原始记录。

二、试验的条件1、将发电机转子绕组同励磁回路完全断开，并采取安全措施保证给转子加入的试验电源不会影响到励磁回路其它设备。

2、如果励磁回路没有明显的断开点，可将发电机转子滑环上的碳刷全部取下，试验电源利用带有绝缘手柄的铜刷或碳刷做成接触棒与滑环相接，待试验完毕后，再将碳刷恢复原有位置。

3、汽轮机转速要平稳缓慢上升。

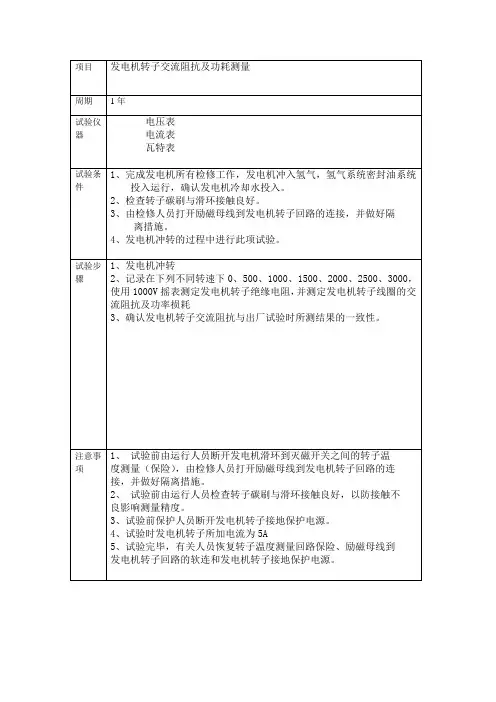

三、试验方法1、在升速过程中，分别在盘车、500、1000、1500、2000、2500、3000r /min 下进行测试。

超速试验完毕后，应在额定转速下再次进行测量。

2、测量发电机转子绕组绝缘电阻值：用500V或1000V兆欧表进行测量，绝缘电阻值≥0.5MΩ。

3、测量发电机转子绕组交流阻抗及功率损耗：试验时试验电压的峰值不超过转子绕组的额定励磁电压，如果发现在升速过程中而转子绕组交流值突然减少很多，功率损耗明显增加，应马上重复试验进行核实，在确认无误后及时向试运指挥部汇报，研究对策。

发电机轴电压的测量一、发电机轴电压测量的目的发电机在运行时，由于某些原因引起发电机转轴上产生交变电动势，即所谓的发电机轴电压，此电压产生流经机组轴承的电流。

如果在安装和运行中没有采取足够的措施，当轴电压达到一定的足以击穿轴与轴间的油膜时，便产生放电。

放电造成润滑油油质逐渐劣化，严重者会使轴瓦烧毁，使发电机被迫停机而产生事故。

所以在发电机带负荷后，要在不同的负荷下测量其轴电压，以检查在安装和运行中的采取的措施是否有效、可靠。

二、测量的方法测量前应将轴上原有的接地保护电刷提起，发电机两侧轴与轴承用铜刷短接，消除油膜的压降，先测量发电机轴电压U1，再测量励磁机侧轴承支座与地之间电压U2。

发电机交流阻抗试验方法及目的一、引言发电机是电力系统的重要设备之一，其运行稳定性和电气性能的可靠性对电力系统的安全运行起着至关重要的作用。

为了保证发电机的正常运行，需要对其电气性能进行全面的测试和评估。

而发电机的交流阻抗试验是其中一项重要的测试方法。

二、交流阻抗试验方法发电机交流阻抗试验是通过施加一定的电压或电流信号，测量发电机的阻抗参数，以评估其电气性能。

下面介绍两种常见的发电机交流阻抗试验方法。

1. 开路试验法开路试验法是通过将发电机的三相绕组全部断开，然后施加额定电压，测量发电机的空载电流和空载电压，从而计算出发电机的阻抗参数。

该方法主要用于评估发电机的电阻和电抗。

2. 短路试验法短路试验法是通过将发电机的三相绕组短接在一起，然后施加额定电流，测量发电机的短路电压和短路电流，从而计算出发电机的阻抗参数。

该方法主要用于评估发电机的电抗和电导。

三、交流阻抗试验的目的发电机交流阻抗试验的主要目的是评估发电机的电气性能，包括电阻、电抗、电导等参数。

通过交流阻抗试验，可以得到发电机的等效电路模型，并通过对模型参数的分析，获得发电机的各项性能指标。

1. 评估发电机的电气性能交流阻抗试验可以测量发电机的电阻、电抗、电导等参数，从而评估发电机的电气性能。

这些参数反映了发电机的内部电气结构和电流传输能力，对发电机的稳定性和可靠性有重要影响。

2. 识别发电机的故障和缺陷交流阻抗试验可以通过测量发电机的阻抗参数，识别发电机的故障和缺陷。

例如，当发电机的绝缘损坏或绕组接触不良时，会导致阻抗参数的变化，通过交流阻抗试验可以及时发现这些问题，提前进行维修和更换。

3. 评估发电机的负荷能力交流阻抗试验可以评估发电机的负荷能力。

通过测量发电机的电导参数，可以判断发电机在不同负荷条件下的耗能能力，为电力系统的负荷分配和运行提供参考依据。

4. 优化发电机的运行参数交流阻抗试验可以通过测量发电机的阻抗参数，优化发电机的运行参数。

发电机转子交流阻抗测试仪的极平衡试验方法
发电机转子交流阻抗测试仪测量转子绕组转子两极间的电压分布情况，可以作为判断转子匝间绝缘情况的原始数据。

(1) 隐极式转子在膛外0转速下测量;
(2) 每次试验应在相同条件相同电压下进行，试验电压峰值不超过额定励磁电压，一般选取100V。

图1-1 转子绕组极平衡试验示意图
(1) 按图接线，励磁回路断开，电压表要用最短的粗导线直接接于滑环1、2上;
(2) 用调压器TR升压至试验电压U(一般选取100V);
(3) 使用金属探针在转子励端极一(或称正极)侧护环内侧由里至外依次接触转子绕组各匝线圈的金属裸露部位中点，针尖与线圈应接触良好。

测量并记录电压U1、U2;
(4) 同理，在转子励端极二(或称负极)侧测量并记录电压U1、U2;
(5) 比较两极测得的U1、U2电压值与试验电压U的比例，判断转子两极间的电压分布情况。

(1) 膛内测量时定子绕组上有感应电压，应将定子绕组与外电路断开;
(2) 转子大轴应可靠接地;
(3) 金属探针除针尖裸露外，其余部位必须可靠绝缘;
对于转子绕组有一点接地，或对水内冷转子绕组测量时，必须用隔离变压器加压。

发电机转子交流阻抗试验技术方案一、背景介绍发电机作为重要的电力设备之一，其可靠性对电力系统运行稳定有着至关重要的作用。

发电机转子绝缘是发电机中的重要部分，其可靠性直接关系到发电机的工作状态和寿命。

而发电机中的绝缘故障是一种非常严重的问题，如果不及时发现和处理，将导致电力设备停机，甚至发生重大事故。

因此，发现和解决发电机转子绝缘故障是非常必要的。

二、试验原理发电机转子在工作过程中，绝缘系统可能发生漏电和击穿现象，对此需要进行定期的检测。

发电机转子交流阻抗试验是一种检测绝缘状态的方法，其原理是根据发电机转子的内部线圈和绝缘系统构成的等效电路模型，通过从旁路接入交流电源，利用EMF原理测量发电机转子绕组阻抗，检测绕组对地的泄漏电流、绕组相对之间的相对泄漏电流及转子接地的泄漏电流，识别出绝缘故障的类型和位置，最终确定是否需要维修或更换。

三、试验方案1.试验设备(1)发电机转子交流阻抗测试仪(2)发电机转子定子接地装置(3)电源、电缆等2.试验步骤(1)试验前检查①检查试验设备，确保设备无损坏和故障。

②检查发电机转子绝缘状态，确保试验安全。

(2)试验准备①连接试验设备及电源、电缆等。

②打开发电机转子定子接地装置。

③防护接地，确保试验安全。

(3)试验执行①设置试验参数，如电压、频率等。

②打开测试仪器并进行自校。

③将测试仪器线缆连接至发电机旁路上的测试终端口（电压和电流），并切换至测试模式。

④施加测试电压和频率，记录测试结果。

⑤通过对结果的分析，确定绝缘故障类型和位置。

(4)试验后处理①取消试验装置及连接，关闭测试仪器。

②拆除试验设备，清理安全区域。

四、试验结果分析通过发电机转子交流阻抗试验，可以得到绕组的电阻值、电感值、电容值及相对泄漏电流等数据。

针对不同的结果情况，可以进行相应的分析处理。

一般情况下，如果得到的结果不规则，电阻值、电感值与参考值负载较大，则说明可能存在绕组故障。

如果存在泄漏电流过大的情况，则说明可能存在绝缘击穿等情况。

发电机转子绕组交流阻抗、功率损耗试验方案批准:审定:审核:编写:发电机转子绕组交流阻抗、功率损耗试验方案1概述华能巢湖电厂1号机组发电机设备由哈尔滨发电机股份有限公司制造，此次试验方案针对1号发电机转子绕组，测试其转子绕组的交流阻抗和功率损耗，检验转子绕组是否有匝间短路。

2试验目的检验发电机转子绕组是否存在匝间短路。

3试验依据DL-T 596—1996 《电力设备预防性试验规程》。

表1“容量为6000kW及以上的同步发电机”中14“转子绕组交流阻抗和功率损耗，具体如下：相同条件下与历年数值比较，不应有显著变化。

4试验项目（1）转子绕组交流阻抗；（2）转子绕组功率损耗；（3）转子在膛外、膛内静止两种状态测量。

5试验前的准备工作（1）确认转子绕组的励磁回路已全部断开；（2）准备好试验仪表，单相调压器，发电机转子交流阻抗测试仪（CAR-F）；6试验方法（1）在发电机滑环处加装可电源0-250V，测试仪电流、电压回路并入发电机转子交流阻抗测试仪；（2）转子在膛内、膛外静止状态下分别调节升压器0V-200V-0V，测试交流阻抗和功率损耗；（3）试验完毕，断开电源，然后需检查试验仪表是否正常；（4）记录温度和湿度。

7安全措施（1）试验人员进入现场，必须戴安全帽，穿工作服及工作鞋；（2）试验设备必须可靠接地；（3）在试验区域设立警戒线，警戒线范围内的试验区域全封闭管理，入口处有专人把守；（4）试验过程中遇紧急情况时，必须立即断开试验电源；（5）试验区域内不得放置易燃易爆物品；（6）试验区域附近不得进行可能产生大的噪声的其它作业。

发电机转子交流阻抗试验方法发电机转子交流阻抗试验方法是通过测量发电机转子的交流电阻、电感和电容等参数来评估转子的电性能。

该试验方法可以帮助工程师判断转子的质量状况和故障情况，进而指导维修工作。

以下是一种常用的发电机转子交流阻抗试验方法。

1.准备工作：a)确定试验电压和试验频率，一般选定额定电压的20%~60%，试验频率一般选50Hz；b)准备必要的试验设备，如交流电源、信号发生器、阻抗测量仪、电流锁相放大器等；c)检查试验设备和保护措施的可靠性，确保安全。

2.安装试验接线：a)将发电机转子与试验设备相连，通常应接三相电阻测量仪，以测量电阻阻抗；b)根据实际情况，选择适当的电路接法，如星形接法或三角接法，并确保正确连接；c)将信号发生器与发电机转子连接，以产生适当的试验电压；d)将电流锁相放大器与发电机转子连接，以测量发电机转子的电感和电容。

3.进行试验测量：a)开始试验前，确保发电机切断与电网的连接；b)打开试验电源和信号发生器，调节到设定电压和频率；c)开始测量发电机转子的电阻阻抗，记录测量值；d)调整信号发生器的频率，测量发电机转子的电感，记录测量值；e)调整信号发生器的频率和电压，测量发电机转子的电容，记录测量值；f)根据实际情况，可以进行额外的试验和测量，如测量转子的温度等。

4.数据分析和处理：a)根据测量结果，计算发电机转子的电阻、电感和电容等参数；b)将测量值与额定参数进行比较，判断转子的健康状况；c)根据实际情况，可以绘制相应的曲线图，以便更直观地观察和分析结果；d)按照实际需要，可以进一步分析和处理数据，如计算相关系数、频率响应等。

5.试验后处理：a)关闭试验电源和信号发生器等试验设备；b)拆卸试验接线，将发电机恢复到正常工作状态；c)分析试验结果，制定相应的维修和改进措施；d)对试验设备进行检查和保养，以确保下次试验的准备工作。

发电机转子交流阻抗试验是一种常用的电工试验方法，对于评估发电机转子的电性能非常有效。

发电机转子交流阻抗试验方法公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]发电机转子交流阻抗试验方法一、发电机转子交流阻抗试验的目的如果转子绕组出现匝间短路，则转子绕组有效匝数就会减小，其交流阻抗就会减小，损耗会有所增大，因此，通过测量转子绕组交流阻抗和功率损耗，与历次试验数据相比，就可以有效地判断转子绕组是否有匝间短路。

二、试验方法及注意事项1. 试验方法向转子绕组施加交流电压，读取电压、电流及功率损耗值。

施加电压的大小通过调压器调节。

2. 试验用仪器(1)、调压器。

(2)在现场没有转子交流阻抗测试仪时，可使用调压器、标准CT、交流电压表、交流电流表、有功功率表。

3. 用交流阻抗测试仪测量为新型的测试仪器，装置内部自动计算电流、电压、功率、阻抗及曲线等相关数据，试验时只需调压即可，仪器会自动读取数据，并带过流过压保护报警功能。

4. 无功补偿装置的作用无功补偿装置是通过感性电流和容性电流之间的关系，可补偿试验电流30A 到100A，对于大型发电机组，本试验使用的调压器如果有条件并接无功补偿装置，则调压器容量可以大大减小，可使用6KVA、250V的调压器。

如果没有无功补偿箱，调压器容量将达到10KVA，比较笨重。

5. 注意事项(1) 阻抗和功率损耗值自行规定。

在相同试验条件下与历年数值比较，不应有显着变化。

(2) 隐极式转子在膛外或膛内以及不同转速下测量。

(3)每次试验应在相同条件、相同电压下进行，试验电压峰值不超过额定励磁电压。

(4)转子到现场后，未穿入发电机前，应做膛外转子交流阻抗试验，穿入发电机后，可做膛内测试。

此项目属于单体试验，应由安装单位进行。

(5)机组整套启动前，提前准备试验仪器及接线。

测试工作负责单位由调试单位和安装单位协商进行。

(6)在机组升速过程中，选取不同的转速点测试，直到机组定速3000转。

(7)机组超速试验后，应再次进行本试验。

(8)试验时，应注意与励磁回路断开。

《发电机转子绕组的交流阻抗和功率损耗测量》一、试验目的：如果转子绕组出现匝间短路，则转子绕组有效匝数就会减小，其交流阻抗就会减小，损耗会有所增大，因此，通过本次测量转子绕组交流阻抗和功率损耗，与历次试验数据相比，就可以有效地判断转子绕组是否有匝间短路。

轻微的匝间短路并不会对发电机产生很大的影响，常常被忽略，但如果匝间短路程度加剧，则会引起机组的振动增大，励磁电流增大，严重时造成转子一点甚至两点接地故障，大轴磁化、烧毁护环恶性事故的发生。

因此对发电机转子绕组匝间短路故障的检测十分必要。

二、试验方法：通过滑环向转子绕组施加交流电压，通过仪器自动读取电压、电流、功率损耗和交流阻抗。

施加电压的大小用调压器来调节。

三、试验仪器：HVZ-Ⅱ发电机转子交流阻抗测试仪、调压器四、试验步骤：（1）试验前先确认转子绕组的励磁回路已全部断开并验电。

（2）对试验现场进行封闭，用围栏或绳子将试验现场围起。

（3）用量程为500V的兆欧表对转子进行绝缘电阻测量。

（3）按试验原理图接好试验线路，带电空试以检查试验设备和各仪器仪表是否正常。

（4）试验电压的确定：对于额定励磁电压在400V及以下的绕组，施加的电压一般考虑为其电压值等于额定励磁电压。

额定励磁电压大于400V时，电压可适当降低，对于本次#5发电机转子交流阻抗试验施加电压220V即可满足条件。

（5）确定好接线后，打开仪器，设置电压步长，可选择单向测量或双向测量，选择单相测量后进行慢慢升压，读取并记录电压、电流、交流阻抗和功率损耗。

（6）分别在盘车状态下、500r/min、1400 r/min、2200 r/min、3000 r/min转速下进行转子交流阻抗测量，每种状态都应在几个不同的电压下进行测量。

（7）试验完毕后，断开电源，然后需检查试验仪表是否正常，收拾仪器并清理场地。

五、试验标准：1、阻抗和功率损耗值自行规定。

在相同试验条件下与历年数值比较，不应有显著变化。

相差10%应该引起注意。

甲级调试证书单位（证书号：第2202号）通过GB/T19001质量体系认证（证书号：00502Q10438R1M ）技 术 方案日期 2011-09-10 XDS/项目名称湖南省电力公司科学研究院 投诉电话：5542836金竹山电厂1号发电机交流阻抗试验方案编写初审复审技术部批准金竹山电厂2×600MW工程1号发电机转子交流阻抗试验1 试验目的根据DL/T596-1996和国电发[2000]589号文《防止电力生产重大事故的二十五项重点要求》进行本项测量，以检查金竹山电厂1号发电机转子是否匝间短路。

2 试验项目金竹山电厂1号发电机转子交流阻抗试验。

3试验标准DL/T596-1996《电力设备预防性试验规程》。

4 设备概述及主要性能指标发电机铭牌型号: QFSN-600-2-2YHG 功率: 600MW转速: 3000rpm极数: 2P=2频率: 50Hz电压: 20kV电流: 19245A效率: 98.9%功率因数: 0.9定子接法:YY励磁电流:4128A转子电压：421.8V励磁方式：机端变静止励磁生产厂家：哈尔滨电机厂5 试验步骤5.1 测量发电机膛内动态交流阻抗。

拆开励磁回路的连接线，灭磁开关在断开位置，定子三相开路；5.2 不同转速下测量发电机转子绕组绝缘电阻、交流阻抗；5. 3 在升速的过程中，转速每升高500r/min，测量一次绝缘和交流阻抗。

（接线方式如下图所示）图一：发电机转子的绝缘电阻、交流阻抗、当刀闸向右合上，测量绝缘电阻；当刀闸向左合上，测量交流阻抗，以电压为基准，施加电压的峰值不能超过额定励磁电压（U≤U fN/1.414），测量各转速下的电流和功率，按表一记录：5. 4降速过程按5. 3方法测量。

表一：发电机转子绝缘电阻、交流阻抗记录5.5试验完毕恢复试验中的各种改接线并检查无误。

6试验条件6.1发电机在空转状态下测量；6.2发电机出口开关断开，不短路接地；6.3转子分别进行0—3000转/分钟升速与降速下测量。
