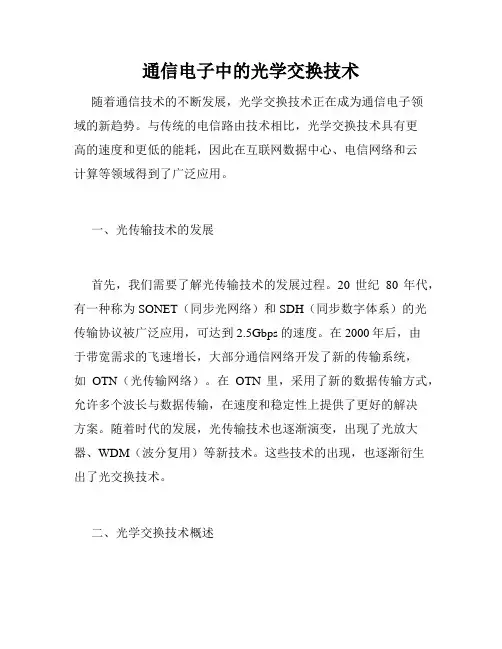

通信电子中的光学交换技术随着通信技术的不断发展，光学交换技术正在成为通信电子领域的新趋势。
与传统的电信路由技术相比，光学交换技术具有更高的速度和更低的能耗，因此在互联网数据中心、电信网络和云计算等领域得到了广泛应用。
一、光传输技术的发展首先，我们需要了解光传输技术的发展过程。
20世纪80年代，有一种称为SONET（同步光网络）和SDH（同步数字体系）的光传输协议被广泛应用，可达到2.5Gbps的速度。
在2000年后，由于带宽需求的飞速增长，大部分通信网络开发了新的传输系统，如OTN（光传输网络）。
在OTN里，采用了新的数据传输方式，允许多个波长与数据传输，在速度和稳定性上提供了更好的解决方案。
随着时代的发展，光传输技术也逐渐演变，出现了光放大器、WDM（波分复用）等新技术。
这些技术的出现，也逐渐衍生出了光交换技术。
二、光学交换技术概述光学交换技术是指在光网络中对带宽进行灵活管理的技术，它是一种高速通信方式，以光为传输媒介，采用波长分发复用技术，分布于机房或数据中心等多处机房。
光学交换技术在原理上实现了光端口的交换，允许实现光信号的从一个输入端口到任意另一个输出端口的灵活转移。
这种自由衔接的“拨号”方式，也大大提高了数据中心的并行处理能力和网络性能。
三、基于光交换的网络拓扑结构光学交换技术有很多种网络拓扑结构，包括点到点拓扑结构、星型拓扑结构、树型拓扑结构、环形拓扑结构和网格拓扑结构。
其中，网格拓扑结构在数据中心、车联网和工业自动化等新应用领域中表现出了极大的优势。
网格拓扑结构是指在两个维度上矩形排列的拓扑结构，包括行网络、列网络和行列网络。
在网格拓扑结构中，可以在一个维度上获取数据，并在另一个维度上发送数据，这使得网络吞吐量大大提高，网络可靠性更高。
四、光学交换技术中的关键技术在光学交换技术中，一些关键技术对其性能和应用范围有着重要的影响。
例如：1. 光交换矩阵技术：该技术是基于光路交换矩阵的，光路交换矩阵是一个基于光传输的大规模互联系统，每个输出端口都可以连接一个或多个输入端口。

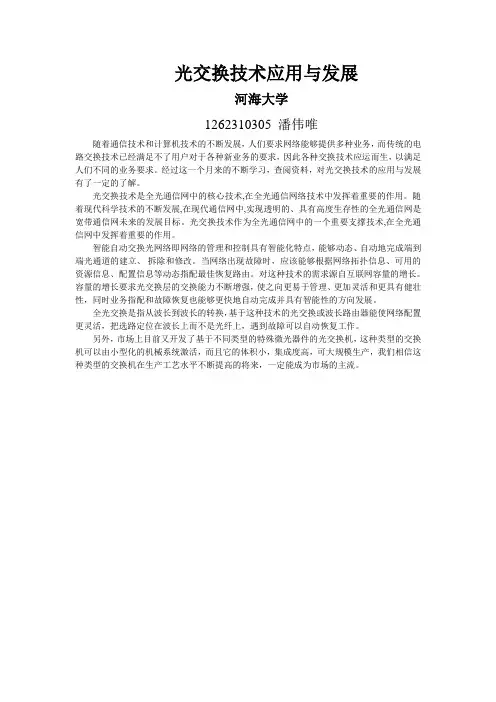

光交换技术应用与发展
河海大学
1262310305 潘伟唯
随着通信技术和计算机技术的不断发展，人们要求网络能够提供多种业务，而传统的电路交换技术已经满足不了用户对于各种新业务的要求，因此各种交换技术应运而生，以满足人们不同的业务要求。
经过这一个月来的不断学习，查阅资料，对光交换技术的应用与发展有了一定的了解。
光交换技术是全光通信网中的核心技术,在全光通信网络技术中发挥着重要的作用。
随着现代科学技术的不断发展,在现代通信网中,实现透明的、具有高度生存性的全光通信网是宽带通信网未来的发展目标。
光交换技术作为全光通信网中的一个重要支撑技术,在全光通信网中发挥着重要的作用。
智能自动交换光网络即网络的管理和控制具有智能化特点，能够动态、自动地完成端到端光通道的建立、拆除和修改。
当网络出现故障时，应该能够根据网络拓扑信息、可用的资源信息、配置信息等动态指配最佳恢复路由。
对这种技术的需求源自互联网容量的增长。
容量的增长要求光交换层的交换能力不断增强，使之向更易于管理、更加灵活和更具有健壮性，同时业务指配和故障恢复也能够更快地自动完成并具有智能性的方向发展。
全光交换是指从波长到波长的转换，基于这种技术的光交换或波长路由器能使网络配置更灵活，把选路定位在波长上而不是光纤上，遇到故障可以自动恢复工作。
另外，市场上目前又开发了基于不同类型的特殊微光器件的光交换机，这种类型的交换机可以由小型化的机械系统激活，而且它的体积小，集成度高，可大规模生产，我们相信这种类型的交换机在生产工艺水平不断提高的将来，一定能成为市场的主流。
光交换技术发展概述光交换技术发展概述光交换技术发展概述摘要：光交换是光通信的关键技术。
本文分类阐述了光交换的不同类型。
比较了纯光交换和电交换的差异。
最后展示了光交换发展的几大趋势。
关键词：光交换类型电交换趋势现代通信网中，先进的光纤通信技术以其高速、带宽的明显特征而为世人瞩目。
实现透明的、具有高度生存性的全光通信网是宽带通信网未来发展目标。
从系统角度来看，支撑全光网络的关键技术又基本上可分为光监控技术、光交换技术、光放大技术和光处理技术几大类。
而光交换技术作为全光网络系统中的一个重要支撑技术，它的全光通信系统中发挥着重要的作用，可以这样说光交换技术的发展在某种程度上也决定了全光通信的发展。
一、什么是光交换光交换(photonicswitching)技术也是一种光纤通信技术，它是在光域直接将输入光信号交换到不同的输出端。
与电子数字程控交换相比，光交换无须在光纤传输线路和交换机之间设置光端机进行光/电（O/E）和电/光（E/O）交换，而且在交换过程中，还能充分发挥光信号的高速、宽带和无电磁感应的优点。
光纤传输技术与光交换技术融合在一起，可以起到相得益彰的作用，从而使光交换技术成为通信网交换技术的一个发展方向。
光交换技术可以分成光路交换技术和分组交换技术。
光路光交换可利用ＯＡＤＭ、ＯＸＣ等设备来实现，而分组光交换对光部件的性能要求更高，由于目前光逻辑器件的功能还较简单，不能完成控制部分复杂的逻辑处理功能，因此国际上现有的分组光交换单元还要由电信号来控制，即所谓的电控光交换。
随着光器件技术的发展，光交换技术的最终发展趋势将是光控光交换。
随着通信网络逐渐向全光平台发展，网络的优化、路由、保护和自愈功能在光通信领域中越来越重霎。
光交换技术能够保证网络的可靠性和提供灵活的信号路由平台，尽管现有的通信系统都采用电路交换技术，但发展中的全光网络却需要由纯光交换技术来完成信号路由功能以实现网络的高速率和协议透明性。
光交换技术发展概述光交换技术发展概述摘要：光交换是光通信的关键技术。
本文分类阐述了光交换的不同类型。
比较了纯光交换和电交换的差异。
最后展示了光交换发展的几大趋势。
关键词：光交换类型电交换趋势现代通信网中，先进的光纤通信技术以其高速、带宽的明显特征而为世人瞩目。
实现透明的、具有高度生存性的全光通信网是宽带通信网未来发展目标。
从系统角度来看，支撑全光网络的关键技术又基本上可分为光监控技术、光交换技术、光放大技术和光处理技术几大类。
而光交换技术作为全光网络系统中的一个重要支撑技术，它的全光通信系统中发挥着重要的作用，可以这样说光交换技术的发展在某种程度上也决定了全光通信的发展。
一、什么是光交换光交换（photonic switching）技术也是一种光纤通信技术，它是在光域直接将输入光信号交换到不同的输出端。
与电子数字程控交换相比，光交换无须在光纤传输线路和交换机之间设置光端机进行光/ 电（O/E ）和电/ 光（E/O ）交换，而且在交换过程中，还能充分发挥光信号的高速、宽带和无电磁感应的优点。
光纤传输技术与光交换技术融合在一起，可以起到相得益彰的作用，从而使光交换技术成为通信网交换技术的一个发展方向。
光交换技术可以分成光路交换技术和分组交换技术。
光路光交换可利用OADM、OXC等设备来实现，而分组光交换对光部件的性能要求更高，由于目前光逻辑器件的功能还较简单，不能完成控制部分复杂的逻辑处理功能，因此国际上现有的分组光交换单元还要由电信号来控制，即所谓的电控光交换。
随着光器件技术的发展，光交换技术的最终发展趋势将是光控光交换。
随着通信网络逐渐向全光平台发展，网络的优化、路由、保护和自愈功能在光通信领域中越来越重霎。
光交换技术能够保证网络的可靠性和提供灵活的信号路由平台，尽管现有的通信系统都采用电路交换技术，但发展中的全光网络却需要由纯光交换技术来完成信号路由功能以实现网络的高速率和协议透明性。
光交换技术为进入节点的高速信息流提供动态光域处理，仅将属于该节点及其子网的信息上下路并交由电交换设备继续处理，这样具有以下几个优点：（A）可以克服纯电子交换的容量瓶颈问题；（B）可以大量节省建网和网络升级成本。
如果采用全光网技术，将使网络的运行费用节省70% ，设备费用节省90% ；（C）可以大大提高网络的重构灵活性和生存性，以及加快网络恢复的时间。
二、光交换技术的分类光交换技术可以分成光路交换技术和分组交换技术。
（一）光路交换技术光路交换系统所涉及的技术有空分交换技术（SD八时分交换技术（TD ）、波分/频分交换技术（WD/FD ）、码分交换技术和复合型交换技术，其中空分交换技术包括波导空分和自由空分光交换技术。
其中空分交换按光矩阵开关所使用的技术又分成两类，一是基于波导技术的波导空分，另一个是使用自由空间光传播技术的自由空分光交换。
光分组交换中，异步传送模式是近年来广泛研究的一种方式。
1 、时分光交换技术（TDPS ）TDPS 的基本原理与现行的电子程控交换中的时分交换系统完全相同，因此它能与采用全光时分多路复用方法的光传输系统匹配。
在这种技术下，可以时分复用各个光器件，能够减少硬件设备，构成大容量的光交换机。
该技术组成的通信技术网由时分型交换模块和空分型交换模块构成。
它所采用的空分交换模块与上述的空分光交换功能块完全相同，而在时分型光交换模块中则需要有光存储器（如光纤延迟存储器、双稳态激光二极管存储器）、光选通器（如定向复合型阵列开关）以进行相应的交换。
2 、空分光交换技术（SDPS ）SDPS 的基本原理是将光交换组成门（Gate ）阵列开关，并适当控制门阵列开关，即可在任一路输入光纤和任一输出光纤之间构成通路。
因其交换元件的不同可分为机械型、光电转换型、复合波导型、全反射型和激光二极管门开关等，如耦合波导型交换元件钥酸钾，它是一种电光材料，具有折射率随外界电场的变化而发生变化的光学特性。
以铌酸钾为基片，在基片上进行钛扩散，以形成折射率逐渐增加的光波导，即光通路，再焊上电极后即可将它作为光交换元件使用。
当将两条很接近的波导进行适当的复合，通过这两条波导的光束将发生能量交换。
能量交换的强弱随复合系数。
平行波导的长度和两波导之间的相位差变化，只要所选取的参数适当，光束就在波导上完全交错，如果在电极上施加一定的电压，可改变折射率及相位差。
由此可见，通过控制电极上的电压，可以得到平行和交叉两种交换状态。
3 、波分光交换（WDPS ）WDPS 充分利用光路的宽带特性，获得电子线路所不能实现的波分型交换网。
可调波长滤波器和波长变换器是实现波分（WD ）光交换的基本元件。
前者的作用是从输入的多路波分光信号中选出的光信号；后者则将可变波长滤波器选出的光信号变换为适当的波长后输出。
WDPS 系统基本结构等效于一个NxN 阵列型交换系统。
它将每个输入的光波变换成波长（1-（N 中的一个波，用星型耦合器将这N 条光波混合，再通过输出端的可调波长滤波器，分别选出所需波长的光波，这样就完成了N 条光波的交换。
也可在两个输出端口上选取波长相同的光波，以实现广播分配型的通信。
4 、复合光交换技术该技术是指在一个交换网络中同时应用两种以上的光交换方式。
例如，在波分技术的基础上设计大规模交换网络的一种方法是进行多级链路连接，链路连接在各级内均采用波分交换技术。
因这种方法需要把多路信号分路接入链路，故抵消了波分复用的优点。
解决这个问题的措施是在链路上利用波分复用方法，实现多路化链路的连接，空分——波分复合型光交换系统就是复合型光交换技术的一个应用。
空分——波分复合型光交换系统的突出优点是，链路级数和交换元件数量少，结构简单，可提供广播型的多路连接。
另一种极有前途的大容量复合型光交换系统就是时分——波分复合型交换模块。
其复用度是时分多路复用度与波分复用度的乘积，即二者复用度分别为8 时，可实现64 路复合型交换。
若将这种交换模块用于4 级链路连接的网络，则可构成最大终端数为4096 的大容量交换网络。
（二）分组交换技术光分组交换系统所涉及的关键技术主要包括：光分组交换（OPS ）技术；光突发交换（OBS ）技术；光标记分组交换（0MPLS ）技术；光子时隙路由（PSR）技术等。
这些技术能确保用户与用户之间的信号传输与交换全部采用光波技术，即数据从源节点到目的节点的传输过程都在光域内进行。
光突发交换为IP 骨干网的光子化提供了一个非常有竞争力的方案。
一方面，通过光突发交换可以使现有的IP骨干网的协议层次扁平化，更加充分的利用DWDM 技术的带宽潜力；另外一方面，由于光突发交换网对突发包的数据是完全透明的，不经过任何的光电转化，从而使光突发交换机能够真正的实现所谓的T 比特级光路由器，彻底消除由于现在的电子瓶颈而导致的带宽扩展困难。
此外，光突发交换的QoS 支持特征也符合下一代Internet 的要求。
因此，光突发交换网络很有希望取代当前基于ATM/SDH 架构和电子路由器的IP 骨干网，成为下一代光子化的Internet 骨干网。
作为一项具有广泛前景和技术优势的交换方式，光突发交换技术已引起了国内外众多研究机构的关注，我国的863 计划已将光突发交换技术列为重点资助项目。
从应用的角度，光突发交换还有一些重要的课题需要研究。
突发封装，突发偏置时延的管理，数据和控制信道的分配，QoS 的支持，交换节点光缓存的配置(如果需要的话) 等问题还需要作深入研究。
对于光突发交换网来说，在边缘路由器光接收机上的突发快速同步也是对系统效率有重要影响的问题。
光缓存中光纤延迟线的配置与突发长度的统计分布相关，而突发长度又取决于突发封装过程；突发封装、光路由器的规模、数据和控制信道组的大小又会影响突发偏置时延的管理；交换节点的分配器和控制器运行快慢以及网络规模又会反过来影响突发封装。
在网络设计当中，所有的这些问题都必须仔细考虑和规划。
由于光纤延迟线的限制，为了降低丢包率，光突发交换网络必须通过波分复用网络信道成组来实现统计复用。
如何在光突发交换网络中实现组播功能也是一项非常重要的课题，为了实现组播，光开关矩阵和交换控制单元都必须具备组播能力，且二者之间必须能有效地协调。
此外，将光突发交换与现有的动态波长路由技术有机的结合，可以使网络具有更有效的调配能力，但也需要进一步的细致研究。
光分组交换技术独秀之处在于：一是大容量、数据率和格式的透明性、可配置性等特点，支持未来不同类型数据；二是能提供端到端的光通道或者无连接的传输；三是带宽利用效率高，能提供各种服务，满足客户的需求；四是把大量的交换业务转移到光域，交换容量与WDM 传输容量匹配，同时光分组技术与OXC 、MPLS 等新技术的结合，实现网络的优化与资源的合理利用因而，光分组交换技术势必成为下一代全光网网络规划的“宠儿”。
光分组技术的制约因素：光分组交换的关键技术有光分组的产生、同步、缓存、再生，光分组头重写及分组之间的光功率的均衡等。
光分组交换技术与电分组技术相比，光分组交换技术经历了近10 年的研究，却还没有达到实用化，主要有两大原因：第一是缺乏深度和快速光记忆器件，在光域难以实现与电路由器相同的光路由器；第二是相对于成熟的硅工业而言，光分组交换的集成度很低，这是由于光分组本身固有的限制以及这方面工作的不足造成的。
通过近期的技术突破与智能的光网络设计，可充分地利用光与电的优势来克服这些不利因素。
三、纯光交换和电交换比较随着新技术的不断涌现，很多人预言纯光交换将会很快取代电交换在核心电信网络中的地位。
但是仔细地研究电交换和纯光交换技术就会发现它们有着非常不同的特征，因此，不存在后者完全取代前者的可能性。
这两种技术将很可能共存于电信网络中。
1 、光与电的比较目前有两种技术能够满足光交换的广泛需求。
这里的光交换是指用光纤传输信号的交换。
举例来说，假设有一个OC-48 或OC-192 业务流要从旧金山通过光纤传送到纽约。
从端局到端局之间的长途传输可采用DWDM 。
但在每个端局中也需要信号指向下一条路径，包括指定到纽约使用的链路、光纤和波长。
光交换可以通过纯光技术或电技术实现。
纯光交换机可使用反射或折射效应来重定向光束。
电交换机则是对从光信号中提取的电信号比特流进行处理。
电交换可利用现有的多种交换机体系结构和技术。
纯光交换有显而易见的优点。
光纤中承载的是光信号，当它们通过交换机时不必进行光电转换。
纯光交换机的另一个优点是：它的运行与光信号的比特速率无关。
不管光纤中的信号速率是OC-48 、OC-192 还是OC-768(40Gb/s) 都一样。
对于光信号，交换机的作用只是把它加以反射而不考虑它的速率。
正是根据这一特点，纯光交换机厂商宣称他们的设备能随传输速率而扩展。
