【CN209612284U】一种用于中央空调循环水系统的自动排气装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201720341495.3(22)申请日 2017.04.01(73)专利权人 浙江富莱迪环境设备有限责任公司地址 315040 浙江省宁波市江北区慈城镇庆丰路777弄23号(72)发明人 袁令峰　赵权益　(74)专利代理机构 北京隆源天恒知识产权代理事务所(普通合伙) 11473代理人 闫冬　吴航(51)Int.Cl.F04D 15/00(2006.01)F04D 29/00(2006.01)F04D 29/08(2006.01)(54)实用新型名称一种水泵自动排气系统(57)摘要本实用新型提供一种水泵自动排气系统，包括排水管、PLC控制器和第一压力传感器，所述排水管与水泵排气孔连接，所述PLC控制器与水泵电路系统连接，所述第一压力传感器安装在水泵进水管上，所述排水管上设有电磁阀，所述电磁阀和所述第一压力传感器均与所述PLC控制器电性连接。

本实用新型的有益效果在于，水泵自动排气系统具有自动排气的功能，节省了人力、物力的消耗，给人们的生产带来了方便。

权利要求书1页 说明书4页 附图1页CN 206636803 U 2017.11.14C N 206636803U1.一种水泵自动排气系统，其特征在于，包括排水管、PLC控制器和第一压力传感器，所述排水管与水泵排气孔连接，所述PLC控制器与水泵电路系统连接，所述第一压力传感器安装在水泵进水管上，所述排水管上设有电磁阀，所述电磁阀和所述第一压力传感器均与所述PLC控制器电性连接。

2.根据权利要求1所述的水泵自动排气系统，其特征在于，所述排水管包括进气段和出气段，所述进气段一端与所述水泵排气孔连接，所述进气段另一端和所述出气段的一端连接，所述电磁阀安装在所述进气段上，所述出气段的出口与排水沟连接。

3.根据权利要求2所述的水泵自动排气系统，其特征在于，所述进气段与所述水泵排气孔连接端为活接头。

专利名称：一种制冷中央空调水循环散热系统专利类型：发明专利
发明人：杨正华,童万民,曾爱华,郭轲
申请号：CN201610063563.4
申请日：20160129
公开号：CN105627462A
公开日：
20160601
专利内容由知识产权出版社提供
摘要：本发明公开了一种制冷中央空调水循环散热系统，包括循环水池，循环水池通过第一管道连通第一冷却水循环泵，第一冷却水循环泵连通模块式制冷机组内的冷凝器，冷凝器通过第二管道连通凉水塔，凉水塔与循环水池连通；模块式制冷机组内的蒸发器连通第二冷冻水循环泵，第二冷冻水循环泵通过第三管道连通风机盘管，风机盘管通过第四管道与蒸发器连通；模块式制冷机组内设有压缩机。

本发明结构简单，使用方便，制冷稳定，提高了制冷系统的冷凝效率且易于拆卸。

申请人：吉首大学
地址：416000 湖南省湘西土家族苗族自治州吉首市人民南路120号
国籍：CN
代理机构：深圳市兴科达知识产权代理有限公司
代理人：王翀
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920535300.8(22)申请日 2019.04.19(73)专利权人 南京恒达压缩机有限公司地址 210000 江苏省南京市江宁区淳化街道胜利河路118号(72)发明人 吴盈健　(74)专利代理机构 北京德崇智捷知识产权代理有限公司 11467代理人 王斌(51)Int.Cl.F04B 39/00(2006.01)F04B 39/06(2006.01)(54)实用新型名称一种空气压缩机用冷凝水自动排放系统及空气压缩机(57)摘要本实用新型公开了一种空气压缩机用冷凝水自动排放系统及空气压缩机，其中冷凝水自动排放系统包括集水器、液位开关、电磁阀以及气控自动排污阀，液位开关设置在所述集水器上；空气压缩机的冷凝水出口与所述集水器冷凝水进口连通；集水器冷凝水出口与所述排污入口连接；电磁阀设置在所述控制气体出口与控制气体入口的连接管路上；液位开关在到达设定液位时发出控制信号给所述电磁阀用于打开气控自动排污阀进行排污。

采用本实用新型的技术方案后，空压机系统中的冷凝水排放由原来的定时排放改为根据冷凝水的多少适时排放，尤其是空压机的级间冷却器中的冷凝水排放，不仅实现了各级冷凝水的及时排放，消除了压缩空气的浪费，节约能源。

权利要求书1页 说明书2页 附图2页CN 209724608 U 2019.12.03C N 209724608U权　利　要　求　书1/1页CN 209724608 U1.一种空气压缩机用冷凝水自动排放系统，包括空气压缩机的冷凝水出口和空气压缩机的控制气体出口，其特征在于：还包括集水器、液位开关、电磁阀以及气控自动排污阀，所述液位开关设置在所述集水器上，在所述集水器上设置有集水器冷凝水进口和集水器冷凝水出口；所述气控自动排污阀包括排污入口、控制气体入口和排水口；所述空气压缩机的冷凝水出口与所述集水器冷凝水进口连通；所述集水器冷凝水出口与所述排污入口连接；所述控制气体出口与所述控制气体入口连接，所述电磁阀设置在所述控制气体出口与所述控制气体入口的连接管路上；所述液位开关在到达设定液位时发出控制信号给所述电磁阀用于打开所述气控自动排污阀进行排污。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920392552.X(22)申请日 2019.03.26(73)专利权人 上海富科思分析仪器有限公司地址 201800 上海市嘉定区南翔镇嘉前路688弄18号2层(72)发明人 左金鹏　吕海舟　刘欢　(74)专利代理机构 上海申新律师事务所 31272代理人 俞涤炯(51)Int.Cl.F04B 23/14(2006.01)F04B 49/02(2006.01)F04B 49/22(2006.01)(54)实用新型名称一种叶轮循环泵的排气系统(57)摘要本实用新型涉及一种循环泵技术领域，尤其涉及一种叶轮循环泵的排气系统，包括：水箱、电磁阀、隔膜泵、磁力循环泵以及加热管组成；打开隔膜泵，同时关闭电磁阀，此时隔膜泵将水从进水口往磁力循环泵里加，灌满泵体后，电磁阀打开同时磁力循环泵打开，泵壳内的水和进水管路内残留的空气将再次进入泵壳，此时关闭磁力循环泵，再次打开隔膜泵，关闭电磁阀，再次将循环泵灌满，灌满后关闭隔膜泵，打开电磁阀，磁力循环泵启动即可将吸进磁力循环泵内的空气排出，加热管通过管道连接于所述水箱的出水口，通过灌水将泵内的空气排出防止无法循环出水以及加热管干烧的危险，即使很少量的水也能够正常循环出水，不必人盯着没出水再用吸耳球来吸。

权利要求书1页 说明书2页 附图1页CN 209976711 U 2020.01.21C N 209976711U权　利　要　求　书1/1页CN 209976711 U1.一种叶轮循环泵的排气系统，其特征在于，包括：水箱，容纳装置，设置一进水口与一出水口；电磁阀，通过管道连接所述水箱的所述进水口；隔膜泵，通过管道连接于所述水箱的所述进水口与所述电磁阀之间的管道；磁力循环泵，通过管道连通所述电磁阀与所述隔膜泵；加热管，通过管道连接所述磁力循环泵。

2.根据权利要求1所述的一种叶轮循环泵的排气系统，其特征在于，所述电磁阀通过管道连通于所述隔膜泵，所述电磁阀控制水流从所述进水口抽至所述磁力循环泵，控制加入所述磁力循环泵内的水倒流回进水管路。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920228528.2(22)申请日 2019.02.21(73)专利权人 东莞市佛尔盛智能机电股份有限公司地址 523073 广东省东莞市南城区水濂山三元里彭峒工业区第一幢第一层(72)发明人 胡文华　(74)专利代理机构 东莞市华南专利商标事务所有限公司 44215代理人 张明(51)Int.Cl.C02F 9/04(2006.01)(54)实用新型名称一种中央空调循环水净化装置(57)摘要本实用新型涉及中央空调技术领域，尤其是指一种中央空调循环水净化装置，其包括用于分离循环水杂质的预处理机构和加药机构，预处理机构包括依次连通的沉淀池、过滤池和蓄水池；加药机构包括用于储存药物的药桶、与药桶连通的加药泵以及与加药泵相连通的加药管，加药管连通有用于将药液和循环水混合均匀的反应组件，反应组件的进水端与蓄水池连通。

本实用新型先通过预处理机构的沉淀池和过滤池对循环水中的杂质进行沉淀分离和过滤分离，除去循环水内较大颗粒的杂质，然后再通过加药机构往经过杂质分离后的循环水内加药，以调节循环水的pH值和导电率，该装置提高对中央空调循环水的净化效率且使循环水净化得更彻底。

权利要求书1页 说明书3页 附图2页CN 209740871 U 2019.12.06C N 209740871U权　利　要　求　书1/1页CN 209740871 U1.一种中央空调循环水净化装置，其特征在于：包括用于分离循环水杂质的预处理机构和往循环水内加药的加药机构，所述预处理机构包括依次连通的用于沉淀杂质的沉淀池、用于过滤杂质的过滤池和用于储存过滤后的循环水的蓄水池；所述加药机构包括用于储存药物的药桶、与药桶连通的加药泵以及与加药泵相连通的加药管，所述加药管连通有用于将药液和循环水混合均匀的反应组件，所述反应组件的进水端与蓄水池连通。

专利名称：一种自动调节内外循环的通风装置专利类型：实用新型专利
发明人：王琴,郎平,张倩玮,王昶舜
申请号：CN202020237737.6
申请日：20200302
公开号：CN212029823U
公开日：
20201127
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种自动调节内外循环的通风装置，包括通风管道，通风管道的一端设置有位于室外的室外进风口、另一端设置有位于室内的室内出风口，通风管道上设置有位于室内的室内回风口，室内回风口与室内出风口之间设置有风机，室内回风口处设置有阀门转换装置，阀门转换装置能够使得通风装置在内循环和外循环之间切换，内循环是室外进风口的通道关闭、室内回风口的通道打开的状态，外循环是室外进风口的通道打开、室内回风口的通道关闭的状态。

本实用新型利用至少两种不同金属在温度改变时膨胀程度不同，使得螺旋卷形状的金属片卷起或松开，并结合转换阀门自动调节室内的内循环、外循环以及室内室外都进风的混风循环。

申请人：华设设计集团股份有限公司
地址：210014 江苏省南京市秦淮区紫云大道9号
国籍：CN
代理机构：南京理工大学专利中心
代理人：张祥
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920237350.8(22)申请日 2019.02.25(73)专利权人 安徽巨凯机电科技发展有限公司地址 230088 安徽省合肥市高新区创新产业园二期J2楼C座4层401室(72)发明人 王涛　(51)Int.Cl.F24F 13/06(2006.01)F24F 13/02(2006.01)F24F 13/10(2006.01)(54)实用新型名称一种自动调节送风量的中央空调(57)摘要本实用新型公开了一种自动调节送风量的中央空调，涉及空调风力调节领域。

其技术要点是，包括中央空调主机、出风口、连接中央空调主机与出风口的输风管道和设置在输风管道靠近出风口一端的挡风装置；所述的挡风装置包括两块垂直于风向且相互叠在一起的挡风板、设置在挡风板远离出风口一侧的顶风板、至少设置有两根且两端分别铰接在挡风板与顶风板上的支撑杆和设置在挡风板相对的两个侧边处的滑槽；所述的两块挡风板可以沿着滑槽移动，两块挡风板相距较远的两个侧边上均铰接有支撑杆；在顶风板的上方固定安装有弹性件，所述的弹性件的一端固定连接在顶风板上。

通过采用上述技术方案，可以自动的随着风力的大小自动调节送风量。

权利要求书1页 说明书4页 附图4页CN 209672554 U 2019.11.22C N 209672554U权　利　要　求　书1/1页CN 209672554 U1.一种自动调节送风量的中央空调，包括中央空调主机(8)、出风口(6)、连接中央空调主机(8)与出风口(6)的输风管道(7)和设置在输风管道(7)靠近出风口(6)一端的挡风装置(1)；其特征在于，所述的挡风装置(1)包括两块垂直于风向且相互叠在一起的挡风板(11)、设置在挡风板(11)远离出风口(6)一侧的顶风板(12)、至少设置有两根且两端分别铰接在挡风板(11)与顶风板(12)上的支撑杆(14)和设置在挡风板(11)相对的两个侧边处的滑槽(13)；所述的两块挡风板(11)可以沿着滑槽(13)移动，两块挡风板(11)相距较远的两个侧边上均铰接有支撑杆(14)；在顶风板(12)的上方固定安装有弹性件，所述的弹性件的一端固定连接在顶风板(12)上。

专利名称：一种大型中央空调排气装置专利类型：实用新型专利
发明人：李国群
申请号：CN201920826793.0
申请日：20190603
公开号：CN210241924U
公开日：
20200403
专利内容由知识产权出版社提供
摘要：本实用新型涉空调系统技术领域，具体涉及一种大型中央空调排气装置，空调冷却水管的管壁上设有进水管、出水管、抽气导管，空调冷却水管内的冷却水经进水管流向真空脱气装置脱水后，流向出水管，真空脱气装置上设有排气管，空调冷却水管内空气经抽气导管输送至排气罐的进气口，排气罐的出气口处设有电动抽气泵，本实用新型提供一种大型中央空调排气装置，可以实现双重排气，即能够排出管道内的空气，又能够排出冷却水中溶解的空气，排气效果高，大大降低了管道堵塞现象。

申请人：苏州苏暖新能源节能技术服务有限公司
地址：215000 江苏省苏州市工业园区月亮湾路10号慧湖大厦北楼805
国籍：CN
代理机构：北京挺立专利事务所(普通合伙)
代理人：盛君梅
更多信息请下载全文后查看。

专利名称：一种可自动排气的凝汽器循环水系统专利类型：发明专利
发明人：万逵芳,赵阿男
申请号：CN201410424854.2
申请日：20140827
公开号：CN104154774A
公开日：
20141119
专利内容由知识产权出版社提供
摘要：本发明涉及一种可自动排气的电厂凝汽器循环水系统，该系统包括至少一个水封罐10、至少一个位于水封罐内的低水位开关9、至少各一根连通管7、补水管14、排气管11、逸气管17与分别位于上述管道上的第一阀门8、第二阀门12、第三阀门15和第四阀门16、以及一台补水泵13。

水封罐底部通过连通管7与凝汽器出水室6相连；水封罐顶部与排气管11相连；水封罐上部与补水管13相连；逸气管一端与凝汽器出水室6相连，另一端与水封罐上部气空间相连。

低水位开关9信号根据需要控制各阀门的开启和关闭。

本发明彻底解决了目前电厂循环水系统气体集聚在凝汽器出水室上方破坏凝汽器虹吸作用的问题。

申请人：赵阿男
地址：110036 辽宁省沈阳市皇姑区长江街138-15号1单元17楼2号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种用于中央空调的空气净化排风器专利类型：实用新型专利
发明人：王兵
申请号：CN201720023330.1
申请日：20170107
公开号：CN206430281U
公开日：
20170822
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种用于中央空调的空气净化排风器，解决了现有技术的中央空调从排风口排出的风含有细菌和可吸入颗粒物的问题，其技术方案要点是：包括本体，所述本体包括进风口和风腔，所述风腔下端设有出风口，所述出风口上设有导流扇叶，所述进风口内壁设有紫外线杀菌灯和负离子发生器，所述本体上铰接有第一抽屉和第二抽屉，所述第一抽屉放置活性炭网，第二抽屉用来放置干燥剂；所述风腔内设有加湿器。

达到了净化空气的有益效果。

申请人：深圳市华诺实业有限公司
地址：518131 广东省深圳市龙华新区民治街道梅坂大道华景乐园5楼东区533室
国籍：CN
更多信息请下载全文后查看。

专利名称：一种中央热水循环系统专利类型：发明专利
发明人：杨田花
申请号：CN201810732433.4
申请日：20180705
公开号：CN108800294A
公开日：
20181113
专利内容由知识产权出版社提供
摘要：本发明公开了一种中央热水循环系统，包括基架、转动配合安装在所述基架上的转接盘、固定安装在所述转接盘上的框架以及与所述框架锁定配合连接的连接头，所述框架左侧端面内设有多组装接座，所述装接座左侧端面内设有插接腔，所述插接腔右侧内壁固设有第一进电头，所述插接腔上下内壁内对称设有第一滑接腔，所述第一滑接腔内滑动配合安装有斜边锁接块，所述第一滑接腔右侧内壁内设有第二滑接腔，所述第二滑接腔内滑动配合按左右第一滑接块，上下两侧的所述第一滑接块相对的一侧的所述第二滑接腔内顶压配合安装有顶压弹簧。

申请人：广州曙迅自动化设备有限公司
地址：511300 广东省广州市增城区新塘镇友谊一横街1号(办公楼)12楼12F房
国籍：CN
更多信息请下载全文后查看。

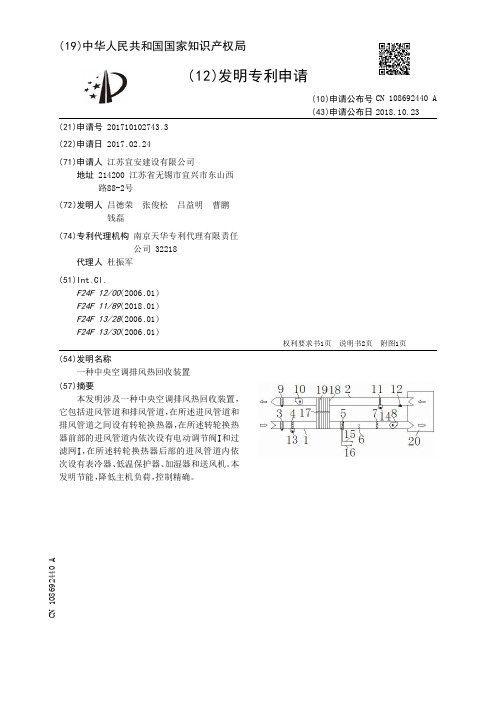

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201710102743.3(22)申请日 2017.02.24(71)申请人 江苏宜安建设有限公司地址 214200 江苏省无锡市宜兴市东山西路88-2号(72)发明人 吕德荣　张俊松　吕益明　曹鹏　钱磊　(74)专利代理机构 南京天华专利代理有限责任公司 32218代理人 杜振军(51)Int.Cl.F24F 12/00(2006.01)F24F 11/89(2018.01)F24F 13/28(2006.01)F24F 13/30(2006.01)(54)发明名称一种中央空调排风热回收装置(57)摘要本发明涉及一种中央空调排风热回收装置，它包括进风管道和排风管道，在所述进风管道和排风管道之间设有转轮换热器，在所述转轮换热器前部的进风管道内依次设有电动调节阀Ⅰ和过滤网Ⅰ，在所述转轮换热器后部的进风管道内依次设有表冷器、低温保护器、加湿器和送风机。

本发明节能，降低主机负荷，控制精确。

权利要求书1页 说明书2页 附图1页CN 108692440 A 2018.10.23C N 108692440A1.一种中央空调排风热回收装置，其特征在于：它包括进风管道（1）和排风管道（2），在所述进风管道（1）和排风管道（2）之间设有转轮换热器，在所述转轮换热器前部的进风管道（1）内依次设有电动调节阀Ⅰ（3）和过滤网Ⅰ（4），在所述转轮换热器后部的进风管道（1）内依次设有表冷器（5）、低温保护器（6）、加湿器（7）和送风机（8），在所述转轮换热器前部的排风管道（2）内依次设有电动调节阀Ⅱ（9）和排风机（10），在所述转轮换热器后部的排风管道（2）内依次设有过滤网Ⅱ（11）和温湿度传感器（12），所述过滤网Ⅰ（4）与压差开关Ⅰ（13）相连，所述过滤网Ⅱ（11）与压差开关Ⅱ（14）相连，在所述表冷器（5）上设有冷冻水回水管（15）和冷冻水供水管（16），所述转轮换热器包括转轴（17），在所述转轴（17）上设有转轮（18），在所述转轮（18）内侧设有铝箔组（19）。

专利名称：一种中央空调节能换水装置专利类型：实用新型专利
发明人：邹承洋,黄晓东,江明旒,叶旭飞申请号：CN201821399508.3
申请日：20180829
公开号：CN208832602U
公开日：
20190507
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种中央空调节能换水装置，包括集水罐、出水管和UPVC电动阀，所述集水罐一侧设置有所述出水管，所述出水管靠近所述集水罐一侧设置有所述UPVC电动阀。

有益效果在于：本实用新型通过设置的DYYL‑WW超声波液位计、报警灯、按钮和显示屏，使得集水罐内的水量得到实时监控，进而可以精准调节集水罐内的水量，通过设置的保温夹层，使得集水罐的水温保持稳定，进而使得制冷效果得到提高。

申请人：北京涵智博雅能源科技有限公司
地址：100020 北京市朝阳区东三环中路9号21层2508
国籍：CN
更多信息请下载全文后查看。
