电工基础知识第一节电路的组成和基本物理量教学的重点：1．了解电路的组成2．了解电路的基本物理量的含义与其计算教学的难点：电路状态在实际工作中的判定；电路各物理量的含义与其计算应用。
教学方法：讲授法、讨论法、启发式。
一、电路电流经过的路径称为电路，最简单的电路由电源、负荷导线和开关组成。
电源是将其他形式的能量转换成电能的装置，负载是将电能转换成其他形式能量的设备和器件，－般称为用电器。
连接导线起传输和分配电能的作用。
电路可用原理接线图来表示，如图2－l所示。
有时为了突出电路的本质和进一步简化，把图2－l所示原理接线图画成常用的如图2－2所示的样子。
电路有外电路和内电路之分。
从电源一端经负载再回到电源另一端的电路称为外电路。
电源内部的通路称为内电路。
电路通常有三种状态：1．通路通路就是电路中的开关闭合，负荷中有电流流过。
在通路状态下，根据负荷的大小，又分为满负荷、轻负荷、过负荷三种情况。
负荷在额定功率下的工作状态叫满负荷；低于额定功率的工作状态叫轻负荷；高于额定功率的工作状态叫过负荷。
由于过负荷很容易损坏电器，所以一般情况下都不允许出现过负荷。
2．短路如果电源或负荷的两端被导线直接接通，此种状态叫做短路。
短路时电路中的电流会远远超过正常值，可能造成电气设备过热。
甚至烧毁，严重时会引起火灾。
同时，过大的短路电流将产生很大的电动力，也可能损坏电气设备。
3．断路把电路中的开关断开或因电路的某一部分发生浙线，使电路不能闭合，此种状态称为断路。
断路状态下电路中无电流，负荷不能运行。

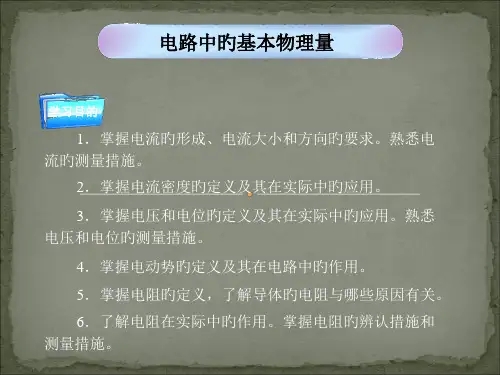

二、基本物理量（一）电流与电流强度1．电流的概念当合上电源开关的时候，灯泡会发光，电动机会转动。
这是因为灯泡和电动机中有电流通过的缘故。
电流虽然用肉眼看不见，但是可以通过它的各种表现（如灯亮、电机转动）而被人所觉察。
电流就是在一定的外加条件下（如接外电源）导体中大量电荷有规则的定向运动。
规定以正电荷移动方向作为电流的正方向。
如图2－3所示在AB导线中电子运动方向是由A向B，电流的方向则是由B向A。

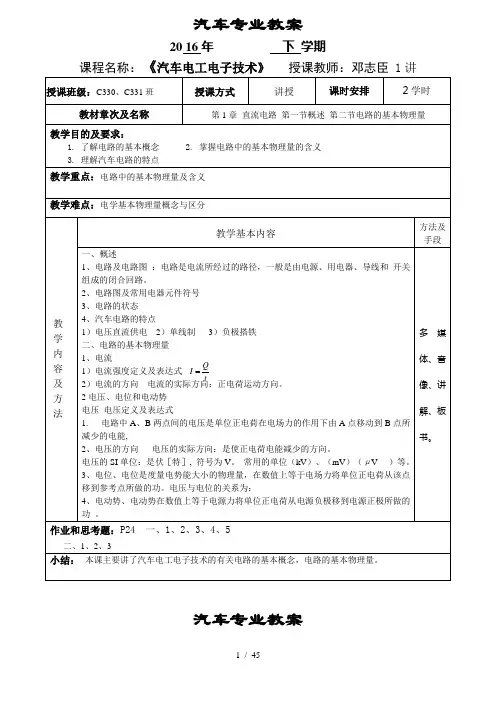

汽车专业教案20 16年 下 学期课程名称：《汽车电工电子技术》 授课教师：邓志臣 1讲一、概述1、电路及电路图 ：电路是电流所经过的路径，一般是由电源、用电器、导线和 开关组成的闭合回路。
2、电路图及常用电器元件符号3、电路的状态4、汽车电路的特点1）电压直流供电 2）单线制 3）负极搭铁 二、电路的基本物理量 1、电流 1）电流强度定义及表达式 2）电流的方向 电流的实际方向：正电荷运动方向。
2电压、电位和电动势 电压 电压定义及表达式 1. 电路中A 、 B 两点间的电压是单位正电荷在电场力的作用下由A 点移动到B 点所减少的电能, 2、电压的方向 电压的实际方向：是使正电荷电能减少的方向。
电压的SI 单位：是伏［特］, 符号为V 。
常用的单位（kV ）、（mV ）（μV ）等。
3、电位、电位是度量电势能大小的物理量，在数值上等于电场力将单位正电荷从该点移到参考点所做的功。
电压与电位的关系为：4、电动势、电动势在数值上等于电源力将单位正电荷从电源负极移到电源正极所做的功 。
汽车专业教案QI t2016年下学期课程名称：《汽车电工电子技术》授课教师：邓志臣 2讲汽车专业教案2016年下学期课程名称：《汽车电工电子技术》授课教师：邓志臣3讲汽车专业教案2016年 下 学期课程名称：《汽车电工电子技术》 授课教师： 邓志臣 4讲汽车专业教案2016年下学期课程名称：《汽车电工电子技术》授课教师：邓志臣5讲汽车专业教案2016年 下 学期课程名称：《汽车电工电子技术》 授课教师：邓志臣6讲汽车专业教案2016年下学期课程名称：《汽车电工电子技术》授课教师：邓志臣7讲一、RLC 串联电路电压与电流的关系 电路的性质（一）1. 电感性电路: XL>XC此时X >0, U L>U C 。
阻抗角 φ >0。
2. 电容性电路: X L<X C此时X<0, U L<U C 。
任务二 电路的基本物理量一、 电流1. 电流的定义在外加电场的作用下，带电粒子的定向运动称为电流。
带电粒子的运用时有方向的，粒子运动的方向就是电流的方向。
2. 电流强度表征电流强弱(大小)的物理量称电流强度，电流是一种客观存在的物理现象，在电路分析和工程实际中常把电流强度简称为电流。
电流强度定义为：单位时间内穿过导体横截面的电荷量, 用符号i 表示，即： i(t)=tq ∆∆ 把大小和方向都不随时间变化的电流称为恒定电流， 简称直流(英文缩写为DC)电流， 这时电流强度常用英文大写字母I 表示。
对于直流, 上式可写成I=tq 国际单位制(SI)中，电荷的单位是库仑(C)， 时间的单位是秒(s)，电流的单位是安培，简称安(A)， 实用中还有毫安(mA)和微安(μA)等。
1A=103mA=106μA3. 电流的方向我们习惯上规定以正电荷移动的方向或负电荷移动的反方向作为电流的方向（实际方向）。
参考方向是人们任意选定的一个方向， 在电路图中用箭头表示。
当电流的参考方向与实际方向一致时， 电流为正值（i ＞0）； 当电流的参考方向与实际方向相反时， 电流为负值（i ＜0）。
这样， 在选定的电流参考方向下， 根据电流的正负， 就可以确定电流的实际方向，不设定参考方向而谈电流的正负是没有意义的。
i 实际方向 i 实际方向电流参考方向与实际方向的关系（a ）i>0 (b)i<0二、 电压1. 电压的定义在电源的外部电路中要使电荷运动形成电流，电荷上必须有电场力的作用我们把电场力做功的这种本领用电压来衡量。
2. 电压的方向与电流类似, 在电路分析中也要规定电压的参考方向, 通常用三种方式表示:(1) 采用正（+）、 负（-）极性表示, 称为参考极性, 如图2-2-2(a)所示。
这时，从正极性端指向负极性端的方向就是电压的参考方向。
(2) 采用实线箭头表示, 如图2-2-2(b)所示。
图2-2-2(3) 采用双下标表示, 如u A B 表示电压的参考方向由A 指向B 。
教案-----电路中的基本物理量一、电路的组成和作用导入：（先在黑板上画一手电筒电路的示意图如1（a））（c）图1 手电筒电路手电筒大家都很熟悉，由电池、开关、灯泡、导线四部分组成。
电池给灯泡供电，但只有在开关闭合的前提下，才会发亮。
所以电池相当于电源，灯泡是供电的对象，称为负载，开关决定着灯亮与灭，所以开关便是控制元件，导线连接整个电路，使其为一闭合回路。
电源、负载、控制元件、回路为组成电路的四要素。
所以手电筒电路的电路模型如图1（c）。
1、电路组成的四要素：（1）电源（2）负载（3）控制元件（4）回路2、电路的作用：（1）能量的传输和转换。
如手电筒电路，灯泡发光，电池能转换为光能和热能。
（2）信号的传递和处理。
如扩音机电路，如图（b），放大器用来放大电信号，而后传递到扬声器，把电信号还原为语言或音乐，实现“声-电-声”的放大、传输和转换作用。
前面我们了解了电路的组成和作用，然而描述一个电路的特性光以上这些是不够的，还需要一些其他的物理量来描述电路的特征。
电流、电压、电动势便是描述电路特征的最基本的物理量。
下面先通过实际测试来体验一下这些物理量的存在及他们的方向。
二、电流这一小节的教学方法：（1）先让学生按照教师给定的方法测试试验电路1中流过电阻的电流，让学生先感性认识电流存在的形式，再理论分析电流的定义及计算。
（2）再让学生用同样的测试方法反向测量，指针式万用表表笔反偏（数字式显示负值），使学生感性认识直流电流是有方向的，再理论分析电流方向的确定。
先测量试验电路1中流过电阻的电流大小。
让学生感受电流在电路中存在的形式。
再从理论层面上分析：（一）电流1、定义：由电荷（带电粒子）有规则的定向运动而形成。
若在1秒内通过导体横截面的电子所带的电荷数为1库仑（1C ），则导体中的电流为1安培（1A ）。
（1）交流电流：在dt 时间内，通过导体横截面S 的电荷为dq ，则电流为（2）直流电流：电流的大小和方向不随时间变化而变化。
dt dq i2、电流的单位：安培，缩写为安，符号为A 。
其它还有uA 、mA 等。
1uA=10-3mA=10-6A在原先测试的基础上，将红、黑表笔反测，记录此时电流值，让学生分析电流的方向性。
从两次测试结果可以发现，一次为正、一次为负，说明电流是有方向的。
负的这次说明与实际方向相反了。
再从理论的层面上来分析：3、电流的方向规定正电荷运动的方向为电流的方向。
在计算和分析时，可先选择一个参考方向，再根据计算结果来判别电流的方向。
若计算 得到的电流值是正值，则说明电流的实际方向和参考方向一致；反之亦然。
（参考方向可先任意确定）电流的参考方向表示方法：（1）标“+”“-”表示，如图2（a ）示；（2）箭头表示，如图2（b ）表示。
图（a ）图（b ）图24、形成持续电流的条件（1）要有电源（2）要有闭合路径 tq I三、电压这一小节的教学方法：（1）先让学生按照教师给定的方法测试试验电路1中电阻两端的电压，让学生先感性认识电压存在的形式，再理论分析电压的定义及计算。
（2）再让学生用同样的测试方法反向测量电珠两端电压，指针式万用表表笔反偏（数字式显示负值），使学生感性认识直流电压是有方向的，再理论分析电压的方向的确定。
先测量试验电路1中，电阻两端电压大小。
让学生感受电压在电路中存在的形式。
再从理论层面上分析：（一）电荷电荷是电子和质子的最基本特性，符号Q。
静电是由于物质中存在净正电荷或净负电荷而产生的。
图3为电荷的吸引和排斥示意图。
图3电荷的吸引和排斥（二）电压1、定义：电荷的电势差在电学名词中称为电压。
符号为U。
电压定义为单位正电荷（Q），在电场力作用下，沿外电路从一点移到另一点所做的功。
功的单位为焦耳（J），电荷的单位为库仑（C）。
2、电压的单位：伏特，符号为V。
另外还有KV，mV等。
1mV=10-3V=10-6KV例1 如果移动10C的电荷需要消耗50J的能量，求电压是多少？解：由此可见，电场力做功越多，电压就越大，所以电压是衡量电场力移动电荷做功本领大小的物理量。
在原先测试的基础上，将红、黑表笔反测，记录此时电压值，让学生感受分析电压的方向。
从两次测试结果可以发现，一次为正、一次为负，说明电压是有方向的。
负的这次说明与实际方向相反了。
再从理论的层面上来分析：2、方向：规定为由高电位端指向低电位端。
（可结合水流来对比讲解）3、在计算和分析时，可先选择一个参考方向，再根据计算结果来判定。
若计算得到的电压值是正值，则说明电压的实际方向和参考方向一致；反之亦然。
（参考方向是可由自己任意假定的）电压的参考方向表示方法：（1）标“+”“-”表示，如下图4（a）示；（2）箭头表示，如下图4（b）表示。
图（a）图（b）图 4 电压方向的表示四、电位利用水位来引伸解释电位。
可拿一杯子，装半杯水，同学们很容易就可知道此时水位，如为H1，再加水，此时水位上升为H2，大家可以发现这个高度都是相对杯底而言的，杯底就是参考水位。
如果选择H1为参考水位，那么H2的水位为H2- H1；或选择H2为参考水位，则杯底的水位为-H2。
所以参考水位不同，那么某点水位的值也就不一样了，也就是说水位的高低是和参考水位有关的。
电位也是如此。
电路图1中，若选择C点为参考点，则C点就相当于水杯的杯底，而A 点或B点就是加水以后的H1点或H2，所以引申应用到电路中的电位，即电路中某一点相对参考点的电压大小我们也可以把它称为电位。
参考电位我们可以把它看作是零电位点。
一般选择接地点为参考点。
1、若在试验电路中，选择C点为参考点，测量A点、B点的电位和A-C、B-C之间的电压，并比较其大小。
从测量结果可以看出，A点的电位大小即U AC；B点的电位大小即U BC的电压大小。
所以：电位的定义：电路中某点的电位是这一点与参考点之间的电压。
或者说电路中某两点之间的电压等于这两点之间的电位差。
即U AB=V A-V B V A、V B分别代表A、B点的电位。
单位为伏特（V）2、若在试验电路中，选择A点为参考点，测量B点、C点的电位和B-A、C-A之间的电压，并与1中结果比较分析。
从结果可以发现，两次测得的A、B、C三点电位大小是不同的。
可见电位是个相对值，参考点不同，电位大小也不同。
结论：电位与参考点有关，是个相对值。
参考点不同，电位的值也不同，电位随参考点的变化而变化。
而电压是个绝对值，与参考点无关。
3、在试验电路中，若选择C点为参考点，则可以看出A点电位可以通过AC和（AB+BC）两条路径计算得到。
可以看出：若以C点为参考点，则V A=U AC=U E=1.5V或V A=U AC= U R+ U RO =1.5V，可见两者是相等的。
结论：电位的大小只与参考点有关，而与所选路径无关。
五、电动势为了更好地了解电动势的含义，从电的本质角度来分析手电筒小灯泡发光的原理。
干电池正极聚集了正电荷，负极聚集了负电荷，铜电线中带负电的自由电子被干电池正极吸引，阴极排斥，形成了有规则的电子流动即电流，使小灯泡发光。
正如水要有水位差才能流动，电流是由于电池两端的电位差，即电压而形成的。
并且干电池内部的化学能不断地将正电荷移到阳极来补充被自由电子中和的正电荷，并不断地在阴极聚集负电荷，从而维持了电池两端产生电位差的能力，这就叫做电动势。
1、定义：电动势:电源力将单位正电荷从电源的负极移到正极所作的功。
E= W/q符号E，单位V2、电动势的方向：规定为电源力推动正电荷运动的方向，即从负极指向正极的方向，也就是电位升高的方向。
3、常用电压源：（1）电池（2）太阳能电池（3）发电机（4）电子电源4、电动势的符号和方向表示可见其方向和电压方向是刚好相反的，而数值上U=E。
电动势描述的是电源内部电源力克服电场力把正电荷从低电位推到高电位的正极所做的功，是其他形式能量转换为电能的过程。
电压描述的是电源外部的负载电路中（外电路）电场力推动正电荷从高电位移到低电位，同时克服负载中的阻力所做的功，是电能转换为其他形式能量的过程。
六、电阻根据试验电路1，将电阻阻值分别换成100Ω和1KΩ、2.7KΩ的电阻，测试流过电阻的电流大小。
从测试结果可以发现，1KΩ电阻时测得的电流值小于100Ω，接2.7KΩ电阻时测得的电流值又小于1KΩ时测得的电流值。
说明电阻越大，电流越小，也就是说电阻对电流的流动是起阻碍作用的。
1、定义：阻碍电流（或电荷）流动的物质能力。
2、电阻的单位：电阻的符号为R ，单位是欧姆，用希腊字母Ω来表示。
3、电导：电阻的倒数就是电导，符号为G 。
电导表示允许电流通过的能力，公式为：R G 1电导的单位是西门子，符号是S 。
4、 电阻器：物体对电流的阻碍作用称为电阻，利用这种阻碍性质的元件称为电阻器。
电阻器最主要的应用是限流和分压，并在某些情况下产生热能。
尽管电阻器在形状和大小方面有很多不同的类型，但总的来说可以分为两大类：固定电阻器和可变电阻器。
（1）固定电阻器：固定电阻器是生产厂家批量加工而成，阻值不能改变。
它提供的固定阻值范围很广。
（从实验箱中拿出相应的固定电阻直观展示）（2）可变电阻器：通过人为或自动调节，可变电阻器的阻值可以很容易改变。
（从实验箱中拿出几类常见的可变电阻直观展示）符号：小结：1、了解电路的组成及作用。
2、掌握电压、电流、电位、电动势的定义及方向的判别。
3、电阻的定义、分类和作用。
