麻醉机基本结构

麻醉机的结构和工作原理麻醉机包括供气装置、流量计、蒸发器、呼吸回路、麻醉呼吸机、监测和报警装置、麻醉残气清除系统和各种附件与接头等（图3-1）。

图3-1 现代麻醉机的基本结构1.肺；2.气管和支气管；3.螺纹管；4.吸入气压力表；5.吸气活瓣；6.呼气活瓣；7.二氧化碳吸收器；8.人工通气皮囊；9.气道压力限制阀；10.挥发罐；11.快速充氧阀；12.氧气流量计；13.氧化亚氮流量计；14.氧化亚氮减压阀；15.氧化亚氮压缩气筒气体压力表；16.中心供氧化亚氮压力表；17.氧化亚氮压缩气筒；18.中心供氧化亚氮供气接口；19.中心供氧供气接口；20.中心供氧压力表；21.氧气压缩气筒；22.氧气压缩气筒气体压力表；23.氧气减压阀；24.残气排出口；25.残气排出阀；26.麻醉呼吸机；27.机械通气转换开关；28.麻醉呼吸机气体隔离阀；29.氧化亚氮-氧气联动装置；30.氧化亚氮旋钮；31.氧气旋钮；32.空气入口对现代麻醉机的要求：①麻醉呼吸回路的气密性好，不漏气，呼吸机性能稳定可靠。

要求提供的氧及吸入麻醉药浓度精确、稳定和容易控制。

②监测和报警功能良好，能正确显示机械运转情况和患者瞬时信息。

③儿科患者年龄跨度很大，有体重只有几百克的早产儿，也可能是体重接近成人的患儿，而在手术中使用的是同一台麻醉机。

现代麻醉机多数可用于小儿（无效腔量小，流量传感器灵敏，吸入气体加温加湿及最小潮气量20ml以下等），甚至满足新生儿麻醉的要求（最小潮气量5ml），并且有多种通气模式可供选择，以保障术中通气的安全性。

一、供气装置（一）气源现代麻醉机一般有氧、氧化亚氮以及空气的管道进气接口，通气硬质皮管与中心供气系统或压缩气筒连接。

此外，还配备相应的接口，直接与小压缩气筒联接，以供紧急时备用。

1.压缩气筒压缩气筒亦称贮气筒或气瓶，是贮存压缩氧气、二氧化碳、压缩空气和氧化亚氮等气体的密闭容器。

压缩气筒均由能抗物理因素和化学因素影响、耐高温的全钢制成，筒壁至少厚0.94cm。

简述麻醉机的组成和工作原理
麻醉机的组成及工作原理
麻醉机是专门用来施行麻醉的医疗器械，它是由多种成分组成的医疗器械系统，例如麻醉机自身的结构组成部件、多种参数监护仪、麻醉药物、麻醉物资和耗材等。

麻醉机由机架、空气管道、气缸、流量计和其他零件组成。

机架是将气缸安装在其上的金属架。

空气管道接通气缸和麻醉仪，气缸用来稳定和调节空气流量，流量计用来测量和控制空气的流量。

工作原理：麻醉机是一种计算机控制的设备，它控制和监测麻醉状态、能量的输出和麻醉药物的投入。

它控制小剂量的阻抗，可以以最小的空气流量将空气输送到病人的呼吸道，使其能够持续的呼吸，以此来达到麻醉的目的。

除了以上组成部件外，麻醉机还有一些附加部件，例如过滤器、检测仪、报警器等，都可以提高麻醉机的安全性和可靠性，进而保证病人的安全。

- 1 -。

麻醉机的基本结构和功能一、引言麻醉机是医疗设备中的重要组成部分，用于为手术患者提供麻醉药物和氧气等，确保手术过程中患者的意识和感觉得到有效控制。

本文将详细介绍麻醉机的基本结构和功能，以及其在手术中的作用。

二、麻醉机的基本结构麻醉机主要由以下几个部分组成：1. 气体输送系统气体输送系统是麻醉机的核心部分，主要用于输送麻醉药物和氧气。

该系统包括氧气供应装置、麻醉剂供应装置、气体混合装置、气体管道和气体监测装置等。

氧气供应装置提供纯净的氧气，麻醉剂供应装置则负责提供麻醉药物。

气体混合装置可以根据需要调节氧气和麻醉药物的混合比例，以满足不同手术的需求。

气体管道将氧气和麻醉药物输送至患者的呼吸系统。

气体监测装置用于监测氧气和麻醉药物的浓度，并确保其在安全范围内。

2. 呼吸系统呼吸系统包括呼吸器、呼吸管道和呼吸气囊等。

呼吸器用于控制患者的呼吸频率和潮气量，确保患者的气道通畅。

呼吸管道将气体从麻醉机输送至患者的气道，同时可以监测患者的呼吸情况。

呼吸气囊则用于给予患者人工辅助通气，当患者无法自主呼吸时起到重要作用。

3. 监测系统监测系统用于监测患者的生理参数，以确保手术过程中患者的安全。

常见的监测参数包括血氧饱和度、心率、血压、呼气末二氧化碳浓度等。

监测系统可以及时反馈患者的生理状态，帮助医生调整麻醉药物的用量和浓度。

4. 控制系统控制系统是麻醉机的核心控制单元，用于控制各个部分的工作状态。

控制系统可以根据医生的设定，自动调节麻醉药物和氧气的输送量，以达到精确的麻醉效果。

同时，控制系统也可以记录手术过程中的相关数据，为后续的病历记录和分析提供便利。

三、麻醉机的功能麻醉机在手术中扮演着重要的角色，具有以下几个主要功能：1. 麻醉药物的输送麻醉机可以精确控制麻醉药物的输送量和浓度，确保患者在手术过程中处于理想的麻醉状态。

通过监测患者的生理参数，麻醉机可以根据需要调整麻醉药物的用量，以达到安全和有效的麻醉效果。

2. 氧气的输送麻醉机提供纯净的氧气供患者呼吸，确保患者的氧气供应充足。

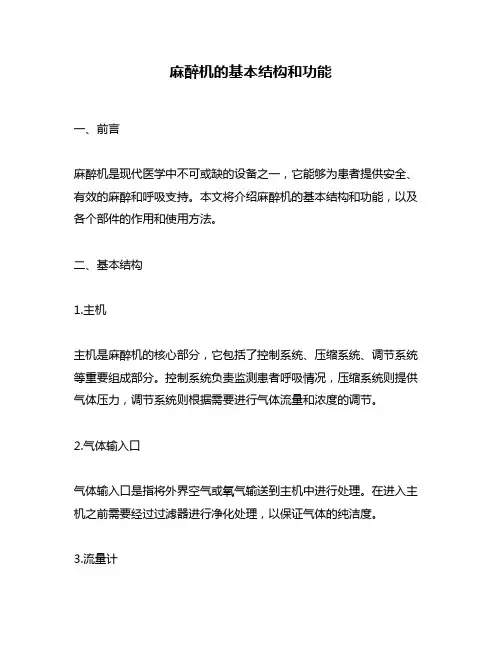

麻醉机的基本结构和功能一、前言麻醉机是现代医学中不可或缺的设备之一，它能够为患者提供安全、有效的麻醉和呼吸支持。

本文将介绍麻醉机的基本结构和功能，以及各个部件的作用和使用方法。

二、基本结构1.主机主机是麻醉机的核心部分，它包括了控制系统、压缩系统、调节系统等重要组成部分。

控制系统负责监测患者呼吸情况，压缩系统则提供气体压力，调节系统则根据需要进行气体流量和浓度的调节。

2.气体输入口气体输入口是指将外界空气或氧气输送到主机中进行处理。

在进入主机之前需要经过过滤器进行净化处理，以保证气体的纯洁度。

3.流量计流量计是用来测量气体流量大小的设备，通常会配合着呼吸器使用。

通过流量计可以调节患者吸入或呼出的气体流速和浓度。

4.湿化器湿化器可以将干燥的空气转化为湿润的空气，这样可以减少患者在呼吸时的不适感。

湿化器通常会与气体输入口相连，将湿润的气体输送到主机中进行处理。

5.呼吸器呼吸器是麻醉机中最重要的部分之一，它能够帮助患者维持正常的呼吸。

呼吸器可以根据患者的需求提供所需的氧气和麻醉剂，并可以调节气体流量和浓度。

三、基本功能1.麻醉功能麻醉机主要用于为患者提供安全、有效的麻醉。

通过控制系统、压缩系统和调节系统等部分，可以实现对患者进行精确控制，保证他们在手术过程中不会感到疼痛。

2.呼吸支持功能除了提供麻醉外，麻醉机还可以为患者提供呼吸支持。

当患者无法正常呼吸时，可以通过呼吸器提供所需的氧气和空气混合物。

3.监测功能监测功能是指对患者生命体征进行实时监测。

通过控制系统中内置的传感器，可以实时监测患者的呼吸频率、心跳频率、血氧饱和度等指标，以便及时采取措施。

4.安全保护功能麻醉机还具备多种安全保护功能，以确保患者在手术过程中不会发生意外。

例如，当气体压力过高或过低时，主机会自动停止工作；当患者呼吸频率异常时，也会自动发出警报。

四、部件作用和使用方法1.气体输入口气体输入口是将外界空气或氧气输送到主机中进行处理的入口。
