下载文档原格式
《材料成形工艺基础》要点第一章金属的液态成形第一节液态成形理论基础1.三种凝固方式（逐层、糊状、中间）及其影响因素（结晶温度范围、温度梯度）2.合金的流动性及其影响因素（合金成分）a)为什么共晶合金的流动性好？3.合金的充型能力对铸件质量的影响（浇不足、冷隔）4.影响充型能力的主要因素（合金的流动性、浇注条件、铸型条件）5.合金收缩的三个阶段（液态、凝固、固态）6.缩孔、缩松产生的原因、规律（逐层：缩孔；糊状：缩松；位置：最后凝固部位）7.缩孔与缩松防止（定向凝固原则；措施：加冒口、冷铁）8.铸造应力产生的原因和种类（热应力、机械应力或收缩应力）9.热应力的分布规律（厚：拉；薄：压）及防止（同时凝固原则）10.铸造残余应力产生的原因（热应力）及消除措施（时效处理）11.铸件变形与裂纹产生的原因（故态收缩，残余应力）12.变形防止办法（同时凝固；反变形；去应力退火）13.热裂纹与冷裂纹的特征第二节液态成形方法1.常用手工造型方法（五种最基本的方法：整模、分模、活块、挖砂、三箱）的特点和应用（重在应用）2.机器造型：实现造型机械化的两个主要方面（紧砂、起模）3.熔模铸造的原理（理解）、特点（理解）和应用。
a)为什么熔模铸件精度高，表面光洁？b)为什么熔模铸造适合于形状复杂的铸件？c)为什么熔模铸造适合于难于加工的合金铸件？4.金属型铸造的原理（理解）、特点（理解）和应用。
a)为什么金属型铸件精度高，表面光洁？b)为什么金属型铸造更适合于非铁合金铸件的生产？5.压力铸造的原理（理解）、特点（理解）和应用。
6.低压铸造的原理（理解）、特点（理解）和应用。
7.离心铸造的原理（理解）、特点（理解）和应用。
第三节液态成形件的工艺设计1.浇注位置的概念及其选择原则（重在理解和应用）2.分型面的选择原则（重在理解和应用）3.铸造成形工艺参数（加工余量、拔模或起模斜度、收缩率）4.铸造工艺图（能用规定的符号和表达方式正确画出）第四节液态成形件的结构设计1.铸件壁厚设计（大于最小壁厚；小于临界壁厚；壁厚均匀；由薄到厚均匀过渡）a)为什么要大于最小壁厚？b)为什么要小于临界壁厚？c)壁厚不均匀会产生什么问题？2.铸件壁间连接（圆角；避免锐角）3.铸件筋条设计（避免十字交叉）4.铸件外形设计和铸件内腔设计（理解；重在应用）5.结构斜度的设计（结构斜度与起模斜度的区别；重在应用）第二章金属的塑性成形第一节塑性成形工艺基础1.常用的六类塑性成形方法（轧制、拉拔、挤压、自由锻、模锻、板料冲压）2.与铸造比较，塑性成形法的最显著的特点（性能好，但形状不能太复杂）3.塑性变形对金属组织和性能的影响（冷变形条件下和热变形条件下；纤维组织及其性能特点）4.金属可锻性的衡量指标（塑性、变形抗力）及影响因素（成分；组织；温度）5.金属加热缺陷（过热、过烧、脱碳、过渡氧化）与碳钢始锻温度（低于固相线200℃）第二节热锻成形工艺1.自由锻基本工序（镦粗、拔长、冲孔、弯曲、切割、扭转）2.自由锻件结构工艺性3.模锻的基本原理（理解）及特点4.胎模锻的概念及特点（理解）第三节板料冲压1.两大类基本工序（分离工序和变形工序）2.冲裁的概念；冲裁变形过程（弹性变形阶段、塑性变形阶段、断裂分离阶段）及冲裁件断面特征（塌角或圆角带；光亮带；断裂带）3.切断的概念4.弯曲变形的特点（内：压；外：拉）；弯曲的质量问题（弯裂；回弹）；弯裂的防止办法（限制最小弯曲半径；弯曲线与纤维方向垂直）；回弹的防止办法（模具角度比弯曲件角度小一个回弹角值）5.拉深的概念；拉深和冲裁工序所使用的凸、凹模之间的区别（间隙大小；圆角）拉深件质量问题（拉裂与起皱）6.拉深系数的概念及计算7.三类冲模的概念四种挤压方式第三章材料的连接成形第一节焊接成形工艺基础1.三大类焊接方法（熔化焊；压焊；钎焊）；2.熔焊的冶金特点（理解）及保证焊接质量的基本措施（保护焊接区；渗加合金元素；脱氧脱硫）；3.焊接接头的概念（焊缝加热影响区）；4.焊接热影响区的概念（焊接过程中，焊缝两侧受焊接热作用而发生组织与性能变化的区域）；5.低碳钢焊接热影响区的组成及其特点（熔合区；粗晶，性能差；过热区：粗晶，性能差；正火区：细晶，性能好；部分相变区：性能稍差）；6.焊接应力与变形产生的原因（局部加热）；7.防止和减少焊接应力的措施（焊前预热；焊接次序；焊后缓冷；焊后去应力退火）；8.焊接变形的形式（收缩变形；角变形；弯曲变形；扭曲变形；波浪变形）；9.防止和减小焊接变形的措施（刚性固定；反变形；焊接次序；焊前预热；焊后缓冷；矫正）；10.焊接缺陷的种类及其检验方法（理解）；第二节焊接方法1.焊条的组成及作用（焊芯和药皮；焊芯：作电极和焊缝的填充金属；药皮：稳定电弧燃烧；保护焊接区；渗加合金元素；脱氧脱硫）；a)为什么焊条药皮中要加脱氧剂？2.两种重要的焊条（J422、J507）；焊条选用原则（重在应用）3.埋弧焊的原理（理解）、特点和应用范围（水平位置焊接长直焊缝；大直径环形焊缝）b)埋弧焊的生产率为什么高于焊条电弧焊？c)埋弧焊与焊条电弧焊相比，为什么可以节省材料？d)埋弧焊为什么不能实现全位置焊接？4.氩弧焊的原理、特点及其应用；5.二氧化碳气体保护焊的原理、特点及其应用（注意与氩弧焊比较理解）e)二氧化碳保护焊时焊丝的成分有何要求，为什么？6.电渣焊的原理（电阻热）及其应用。
第五节与液态成形相关的新工艺、新技术简介一、模具快速成形技术快速成形（Rapid Prototyping，简称RP）：利用材料堆积法制造实物产品的一项高新技术。
它能根据产品的三维模样数据，不借助其它工具设备，迅速而精确地制造出该产品，集中体现在计算机辅助设计、数控、激光加工、新材料开发等多学科、多技术的综合应用。
传统的零件制造过程往往需要车、钳、铣、刨、磨等多种机加工设备和各种工装、模具，成本高又费时间。
一个比较复杂的零件，其加工周期甚至以月计，很难适应低成本、高效率生产的要求。
快速成形技术是现代制造技术的一次重大变革。
（一）快速成形工艺快速成形技术就是利用三维CAD的数据，通过快速成形机，将一层层的材料堆积成实体原型。
迄今为止，国内、外已开发成功了10多种成熟的快速成形工艺，其中比较常用的有以下几种：1．纸层叠法—薄形材料选择性切割（LOM法）计算机控制的CO２激光束按三维实体模样每个截面轮廓对薄形材料（如底面涂胶的卷状纸、或正在研制的金属薄形材料等）进行切割，逐步得到各个轮廓，并将其粘结快速形成原型。
用此法可以制作铸造母模或用于“失纸精密铸造”。
2．激光立体制模法—液态光敏树脂选择性固化（SLA法）液槽盛满液态光敏树脂，它在计算机控制的激光束照射下会很快固化形成一层轮廓，新固化的一层牢固地粘结在前一层上，如此重复直至成形完毕，即快速形成原型。
激光立体制模法可以用来制作消失模，在熔模精密铸造中替代蜡模。
3．烧结法—粉末材料选择性激光烧结（SLS法）粉末材料可以是塑料、蜡、陶瓷、金属或它们复合物的粉体、覆膜砂等。
粉末材料薄薄地铺一层在工作台上，按截面轮廓的信息，CO2激光束扫过之处，粉末烧结成一定厚度的实体片层，逐层扫描烧结最终形成快速原型。
用此法可以直接制作精铸蜡模、实型铸造用消失模、用陶瓷制作铸造型壳和型芯、用覆膜砂制作铸型、以及铸造用母模等。
4．熔化沉积法—丝状材料选择性熔覆（FDM法）加热喷头在计算机的控制下，根据截面轮廓信息作X-Y平面运动和高度Ｚ方向的运动，塑料、石腊质等丝材由供丝机构送至喷头，在喷头中加热、熔化，然后选择性地涂覆在工作台上，快速冷却后形成一层截面轮廓，层层叠加最终成为快速原型。
材料成型工艺基础（第三版）部分课后习题答案第一章⑵.合金流动性决定于那些因素？合金流动性不好对铸件品质有何影响？答：①合金的流动性是指合金本身在液态下的流动能力。
决定于合金的化学成分、结晶特性、粘度、凝固温度范围、浇注温度、浇注压力、金属型导热能力。
②合金流动性不好铸件易产生浇不到、冷隔等缺陷，也是引起铸件气孔、夹渣、缩孔缺陷的间接原因。
⑷.何谓合金的收缩？影响合金收缩的因素有哪些？答：①合金在浇注、凝固直至冷却至室温的过程中体积和尺寸缩减的现象，称为收缩。
②影响合金收缩的因素：化学成分、浇注温度、铸件结构和铸型条件。
⑹.何谓同时凝固原则和定向凝固原则？试对下图所示铸件设计浇注系统和冒口及冷铁，使其实现定向凝固。
答：①同时凝固原则：将内浇道开在薄壁处，在远离浇道的厚壁处出放置冷铁，薄壁处因被高温金属液加热而凝固缓慢，厚壁出则因被冷铁激冷而凝固加快，从而达到同时凝固。
②定向凝固原则：在铸件可能出现缩孔的厚大部位安放冒口，使铸件远离冒口的部位最先凝固，靠近冒口的部位后凝固，冒口本身最后凝固。
第二章⑴ .试从石墨的存在和影响分析灰铸铁的力学性能和其他性能特征。
答：石墨在灰铸铁中以片状形式存在，易引起应力集中。
石墨数量越多，形态愈粗大、分布愈不均匀，对金属基体的割裂就愈严重。
灰铸铁的抗拉强度低、塑性差，但有良好的吸震性、减摩性和低的缺口敏感性，且易于铸造和切削加工。
石墨化不充分易产生白口，铸铁硬、脆，难以切削加工；石墨化过分，则形成粗大的石墨，铸铁的力学性能降低。
⑵.影响铸铁中石墨化过程的主要因素是什么？相同化学成分的铸铁件的力学性能是否相同？答：①主要因素：化学成分和冷却速度。
②铸铁件的化学成分相同时铸铁的壁厚不同，其组织和性能也不同。
在厚壁处冷却速度较慢，铸件易获得铁素体基体和粗大的石墨片，力学性能较差；而在薄壁处，冷却速度较快，铸件易获得硬而脆的白口组织或麻口组织。
⑸.什么是孕育铸铁？它与普通灰铸铁有何区别？如何获得孕育铸铁？答：①经孕育处理后的灰铸铁称为孕育铸铁。
铸造：将熔融的液体浇注到与零件的形状相适应的铸型型腔中,冷却后获得逐渐的工艺方法。
1、铸造的实质利用了液体的流动形成。
2、铸造的特点A 适应性大(铸件分量、合金种类、零件形状都不受限制)；B 成本低C 工序多，质量不稳定，废品率高D 力学性能较同样材料的锻件差。
力学性能差的原因是：铸造毛胚的晶粒粗大,组织疏松, 成份不均匀3、铸造的应用铸造毛胚主要用于受力较小，形状复杂(特别是腔内复杂)或者简单、分量较大的零件毛胚。
1、铸件的凝固(1)铸造合金的结晶结晶过程是由液态到固态晶体的转变过程.它由晶核的形成和长大两部份组成。
通常情况下,铸件的结晶有如下特点：A 以非均质形核为主B 以枝状晶方式生长为主.结晶过程中，晶核数目的多少是影响晶粒度大小的重要因素，因此可通过增加晶核数目来细化晶粒. 晶体生长方式决定了最终的晶体形貌，不同晶体生长方式可得到枝状晶、柱状晶、等轴晶或者混合组织等.(2)铸件的凝固方式逐渐的凝固方式有三种类型:A 逐层凝固B 糊状凝固C 中间凝固2、合金的铸造性能(1)流动性合金的流动性即为液态合金的充型能力，是合金本身的性能。
它反映了液态金属的充型能力，但液态金属的充型能力除与流动性有关，还与外界条件如铸型性质、浇注条件和铸件结构等因素有关，是各种因素的综合反映。
生产上改善合金的充型能力可以从一下各方面着手：A 选择挨近共晶成份的趋于逐层凝固的合金,它们的流动性好；B 提高浇注温度，延长金属流动时间；C 提高充填能力D 设置出气冒口，减少型内气体，降低金属液流动时阻力。
(2)收缩性A 缩孔、缩松形成与铸件的液态收缩和凝固收缩的过程中.对于逐层凝固的合金由于固液两相共存区很小甚至没有，液固界面泾渭分明，已凝固区域的收缩就能顺利得到相邻液相的补充，如果最后凝固出的金属得不到液态金属的补充，就会在该处形成一个集中的缩孔。
适当控制凝固顺序，让铸件按远离冒口部份最先凝固，然后朝冒口方向凝固, 最后才是冒口本身的凝固(即顺序凝固方式) ,就把缩孔转移到最后凝固的部位—- 冒口中去，而去除冒口后的铸件则是所要的致密铸件。
第一章金属材料与热处理1、常用的力学性能有哪些？各性能的常用指标是什么？答：刚度：弹性模量E强度：屈服强度和抗拉强度塑性：断后伸长率和断面收缩率硬度：冲击韧性：疲劳强度：2、4、金属结晶过程中采用哪些措施可以使其晶粒细化？为什么？答：过冷细化：采用提高金属的冷却速度，增大过冷度细化晶粒。
变质处理：在生产中有意向液态金属中加入多种难溶质点（变质剂），促使其非自发形核，以提高形核率，抑制晶核长大速度，从而细化晶粒。
7、9、什么是热处理？钢热处理的目的是什么？答：热处理：将金属材料或合金在固态范围内采用适当的方法进行加热、保温和冷却，以改变其组织，从而获得所需要性能的一种工艺。
热处理的目的：强化金属材料，充分发挥钢材的潜力，提高或改善工件的使用性能和加工工艺性，并且可以提高加工质量、延长工件和刀具使用寿命，节约材料，降低成本。
第二章铸造成型技术2、合金的铸造性能是指哪些性能，铸造性能不良，可能会引起哪些铸造缺陷？答：合金的铸造性能指：合金的充型能力、合金的收缩、合金的吸气性；充型能力差的合金产生浇不到、冷隔、形状不完整等缺陷，使力学性能降低，甚至报废。
合金的收缩合金的吸气性是合金在熔炼和浇注时吸入气体的能力，气体在冷凝的过程中不能逸出，冷凝则在铸件内形成气孔缺陷，气孔的存在破坏了金属的连续性，减少了承载的有效面积，并在气孔附近引起应力集中，降低了铸件的力学性能。
6、什么是铸件的冷裂纹和热裂纹？防止裂纹的主要措施有哪些？答：热裂是在凝固末期，金属处于固相线附近的高温下形成的。
在金属凝固末期，固体的骨架已经形成，但树枝状晶体间仍残留少量液体，如果金属此时收缩，就可能将液膜拉裂，形成裂纹。
冷裂是在较低温度下形成的，此时金属处于弹性状态，当铸造应力超过合金的强度极限时产生冷裂纹。
防止措施：热裂——合理调整合金成分，合理设计铸件结构，采用同时凝固原则并改善型砂的退让性。
冷裂——对钢材材料合理控制含磷量，并在浇注后不要过早落砂。

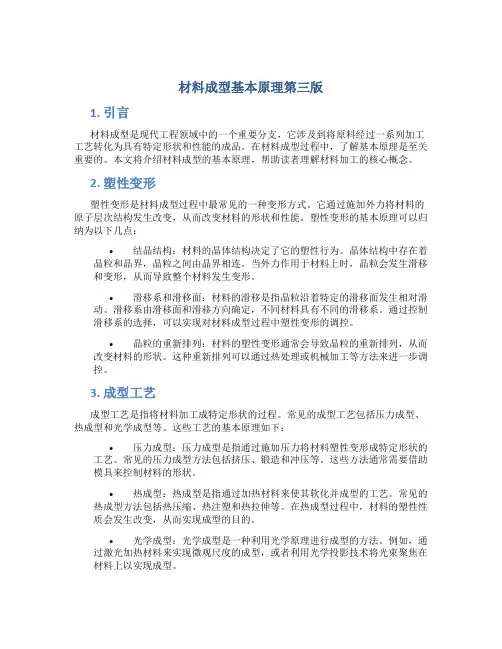

材料成型基本原理第三版1. 引言材料成型是现代工程领域中的一个重要分支，它涉及到将原料经过一系列加工工艺转化为具有特定形状和性能的成品。
在材料成型过程中，了解基本原理是至关重要的。
本文将介绍材料成型的基本原理，帮助读者理解材料加工的核心概念。
2. 塑性变形塑性变形是材料成型过程中最常见的一种变形方式。
它通过施加外力将材料的原子层次结构发生改变，从而改变材料的形状和性能。
塑性变形的基本原理可以归纳为以下几点：•结晶结构：材料的晶体结构决定了它的塑性行为。
晶体结构中存在着晶粒和晶界，晶粒之间由晶界相连。
当外力作用于材料上时，晶粒会发生滑移和变形，从而导致整个材料发生变形。
•滑移系和滑移面：材料的滑移是指晶粒沿着特定的滑移面发生相对滑动。
滑移系由滑移面和滑移方向确定，不同材料具有不同的滑移系。
通过控制滑移系的选择，可以实现对材料成型过程中塑性变形的调控。
•晶粒的重新排列：材料的塑性变形通常会导致晶粒的重新排列，从而改变材料的形状。
这种重新排列可以通过热处理或机械加工等方法来进一步调控。
3. 成型工艺成型工艺是指将材料加工成特定形状的过程。
常见的成型工艺包括压力成型、热成型和光学成型等。
这些工艺的基本原理如下：•压力成型：压力成型是指通过施加压力将材料塑性变形成特定形状的工艺。
常见的压力成型方法包括挤压、锻造和冲压等。
这些方法通常需要借助模具来控制材料的形状。
•热成型：热成型是指通过加热材料来使其软化并成型的工艺。
常见的热成型方法包括热压缩、热注塑和热拉伸等。
在热成型过程中，材料的塑性性质会发生改变，从而实现成型的目的。
•光学成型：光学成型是一种利用光学原理进行成型的方法。
例如，通过激光加热材料来实现微观尺度的成型，或者利用光学投影技术将光束聚焦在材料上以实现成型。
4. 成型设备成型设备是实现材料成型工艺的关键设备。
不同的成型工艺需要不同的设备来实现，例如挤出机、注塑机和压力机等。
这些设备的基本原理如下：•挤出机：挤出机是一种用于挤压塑料等材料的设备。
