下载文档原格式
钻削切削用量选择参考表一、钻中心孔的切削用量钻中心孔公称直径钻中心孔的切削进给量钻中心孔切削速度刀具名称(mm) (mm/r) v(m/min) 中心钻 1 0.02 8～15中心钻 1.6 0.02 8～15中心钻 2 0.04 8～15中心钻 2.5 0.05 8～15中心钻 3.15 0.06 8～15中心钻 4 0.08 8～15中心钻 5 0.1 8～15中心钻 6.3 0.12 8～15中心钻8 0.12 8～1560 °中心锪钻及带锥柄 60 °中心锪钻 1 0.01 12 ～2560 °中心锪钻及带锥柄 60 °中心锪钻 1.6 0.01 12 ～2560 °中心锪钻及带锥柄 60 °中心锪钻 2 0.02 12 ～2560 °中心锪钻及带锥柄 60 °中心锪钻 2.5 0.03 12 ～2560 °中心锪钻及带锥柄 60 °中心锪钻 3.15 0.03 12 ～2560 °中心锪钻及带锥柄 60 °中心锪钻 4 0.04 12 ～2560 °中心锪钻及带锥柄 60 °中心锪钻 5 0.06 12 ～2560 °中心锪钻及带锥柄 60 °中心锪钻 6.3 0.08 12 ～2560 °中心锪钻及带锥柄 60 °中心锪钻8 0.08 12 ～25不带护锥及带护锥的60 °复合中心钻 1 0.01 12 ～25不带护锥及带护锥的60 °复合中心钻 1.6 0.01 12 ～25不带护锥及带护锥的60 °复合中心钻 2 0.02 12 ～25不带护锥及带护锥的60 °复合中心钻 2.5 0.03 12 ～25不带护锥及带护锥的60 °复合中心钻 3.15 0.03 12 ～25不带护锥及带护锥的60 °复合中心钻 4 0.04 12 ～25不带护锥及带护锥的60 °复合中心钻 5 0.06 12 ～25不带护锥及带护锥的60 °复合中心钻 6.3 0.08 12 ～25不带护锥及带护锥的60 °复合中心钻8 0.08 12 ～25二、高速钢钻头切削用量选择表钻孔的进给量 (mm/r)钻头直径钢σ钢σb(MPa) 钢σ铸铁、铜及铝合铸铁、铜及铝合金do(mm) b(MPa)<800 800 ～ 1000 b(MPa)>1000 金 HB ≤200 HB>200 ≤2 0.05 ～ 0.06 0.04 ～ 0.05 0.03 ～ 0.04 0.09 ～ 0.11 0.05 ～0.072 ～ 4 0.08 ～ 0.10 0.06 ～ 0.08 0.04 ～ 0.06 0.18 ～ 0.22 0.11 ～0.134 ～ 6 0.14 ～ 0.18 0.10 ～ 0.12 0.08 ～ 0.10 0.27 ～ 0.33 0.18 ～0.226 ～ 8 0.18 ～ 0.22 0.13 ～ 0.15 0.11 ～ 0.13 0.36 ～ 0.44 0.22 ～0.268～ 10 0.22 ～ 0.28 0.17 ～ 0.21 0.13 ～ 0.17 0.47 ～ 0.57 0.28 ～0.3410 ～13 0.25 ～ 0.31 0.19 ～ 0.23 0.15 ～ 0.19 0.52 ～ 0.64 0.31 ～0.3913 ～16 0.31 ～ 0.37 0.22 ～ 0.28 0.18 ～ 0.22 0.61 ～ 0.75 0.37 ～0.4516 ～20 0.35 ～ 0.43 0.26 ～ 0.32 0.21 ～ 0.25 0.70 ～ 0.86 0.43 ～0.5320 ～25 0.39 ～ 0.47 0.29 ～ 0.35 0.23 ～ 0.29 0.78 ～ 0.96 0.47 ～0.5625 ～30 0.45 ～ 0.55 0.32 ～ 0.40 0.27 ～ 0.33 0.9 ～ 1.1 0.54 ～0.6630 ～50 0.60 ～ 0.70 0.40 ～ 0.50 0.30 ～ 0.40 1.0 ～ 1.2 0.70 ～0.80注 :1.表列数据适用于在大刚性零件上钻孔，精度在H12 ～H13 级以下（或自由公差），钻孔后还用钻头、扩孔钻或镗刀加工，在下列条件下需乘修正系数；1).在中等刚性零件上钻孔（箱体形状的薄壁零件、零件上薄的突出部分钻孔）时，乘系数0.75 ；2).钻孔后要用铰刀加工的精确孔，低刚性零件上钻孔，斜面上钻孔，钻孔后用丝锥攻螺纹的孔，乘系数 0.50 ；2.钻孔深度大于 3 倍直径时应乘修正系数。
切削液的作业及如何合理的选用切削液正确的选用切削液，可以提高金属切削的生产率，保证被加工材料的加工精度。
每种切削液都有各自的优缺点，各有各的用途。
因此在加工不同的金属材料时需要选用不同的切削液，这样才能使切削液和刀具有效地结合到金属切削加工中。
今天，金属切削行业已进入了系统解决方案的年代。
过去那种镶嵌法选用的工艺现已被简化，如果还不能称为“科学”的话，至少可称为“技术”。
各种等级的刀具、涂层及断屑装置等因素都应结合在一起统筹考虑和设计，使其适应更大的应用范围和工件材料，更有效地进行加工。
然而有时候，金属切削加工中有一个问题往往容易忽略，那就是如何适当地选用切削液。
将今天的系统方法应用于金属切削加工，需要正确地使用合适于金属加工的切削液，这与其它因素一样，已成为解决方案中的同样重要部分。
实际上，现在至少有一家公司正在将切削液和刀具有效地结合到金属切削系统之中。
当你选用以后的切削液时，应考虑到以下一些因素：第一个问题，你在切削加工的是什么材料？你在切削加工中加工的是什么材料？回答这个问题往往是最困难的，因为在正常的情况下，大多数车间内所加工的工件材料是各种各样的。
如果答案毫不含糊的说是“铝”或“不锈钢”或“铸铁”，切削液的选用就可能相当简单和直截了当。
可惜在大批量生产的工厂，这样的情况极少。
如果所切削加工的绝大部分零件为铝或有色金属，那末切削加工时就必须采用非污染型切削液。
一般来说，所使用的切削液为加有特殊成分的半合成液体，可防止有色金属工件的双金属腐蚀和污染。
如果有色金属占绝大部分，选用通用的半合成或混合切削液比较经济。
第二个问题，在你的切削液中含有哪些化学成分？在你的切削液中含有哪些化学成分？这个问题可能涉及到切削液使用的成败原因。
很少有工厂会花费必要的资金，去投资安装采用等离子技术或逆向渗透技术的有效水净化系统。
可惜在重新配制切削液的过程中，所使用水中的化学成分对切削液的性能和油箱的使用寿命会产生相当大的差别。

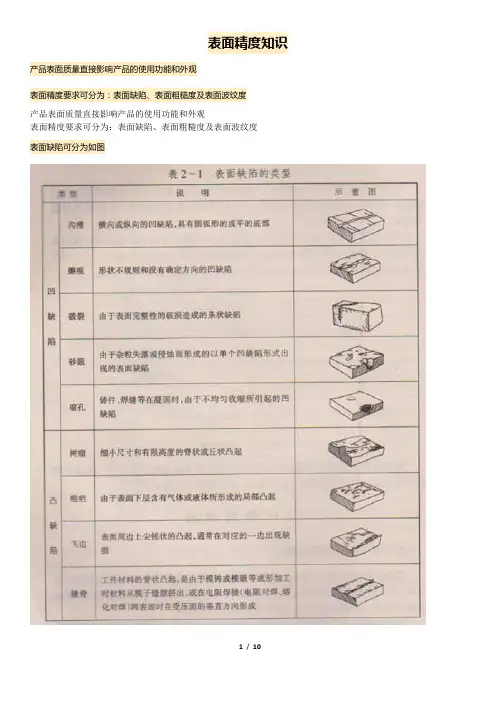

表面精度知识产品表面质量直接影响产品的使用功能和外观表面精度要求可分为：表面缺陷、表面粗糙度及表面波纹度产品表面质量直接影响产品的使用功能和外观表面精度要求可分为：表面缺陷、表面粗糙度及表面波纹度表面缺陷可分为如图表面缺陷可以用缺陷的长度、宽度、深度、高度、面积、单位面积缺陷数等参数来评定，这些参数的含义可以去查相关手册或百度表面波纹度：是指零件表面形貌中具有明显周期性波动的中间几何形貌，其波纹变动周期显著，波长较表面粗糙度长。
产生的原因一般是加工工艺系统的强迫振动引起，也包括加工时意外因素如工件或刀具的失控运动引起的不平度表面波纹度有关表面、轮廓、评定方法及评定参数术语和定义与表面粗糙度类似。
包括轮廓不平度平均度度，轮廓的最大峰高、最大的谷深、最大高度、平均间距以及轮廓算术平均偏差、均方根偏差、不平度间距等。
具体可以去查相关手册或百度或参考下面介绍的表面粗糙度的参数：表面粗糙度指的是零件表面所具有的微小峰谷的微观几何形状误差产生的原因主要是由于切削加工过程中的刀痕、刀具和零件表面之间的磨擦、塑性变形以及工艺系统的高频振动。
表面粗糙度对产品使用性的影响有：1．对磨擦磨损的影响：在相对运动的一般情况下，表面粗糙度值越大，磨擦力越大，但是当表面过份光滑时，由于两表面之间的分子吸附力大，会使两表面间的接触力增强，润滑减少，增加了磨擦、磨损，同时加工成本也增大，所以有相对运动的表面应该规定合理的表面粗糙度2．对疲劳强度的影响：承受变动负荷的零件表面产生的疲劳裂纹主要是由于表面同微观波纹的波谷产生了应力集中引起的。
表面粗糙度对零件疲苏强度影响与材料有关，钢制的大于铸铁件，有色金属的影响更小3．对耐腐蚀性的影响：金属腐蚀主要发生在表面微观波谷处和裂纹处聚集的水汽和腐蚀性气体产生电化学从而产生腐蚀。
表面越粗糙，腐蚀现象越严重。
4．对配合性能的影响：一般相互配合的表面越粗糙，会增加装配困难，而且在工作状态下容易磨损，增大了配合间隙5．对结合密封性的影响：如果结合两面过于粗糙，则容易在波谷处造成泄漏引起密封不良，如果表面过于光滑，相对的运动表面又不能产生油膜，密封效果也将降低。
粗加工切削液的选用
粗加工切削液的选用
粗加工时，由于加工余量和切削用量均较大，因此在切削过程中产生大量的切削热，易使刀具迅速磨损，这时应降低切削区域温度，所以应选用以冷却作用为主并具有一定清洗、润滑和防锈性能的金属切削液，以将大量的切削热及时带走降低切削区域温度，提高刀具耐用度。
1)用高速工具钢刀具粗车或粗铣碳素钢工件时，应选用质量分数低的乳化液(如质量分数为3%～5%的乳化液)，也可以选用合成切削液。
2)用高速工具钢刀具粗车或粗铣铝及其合金、铜及其合金工件时，应选用质量分数为5%～7%的乳化液。
3)粗车或粗铣铸铁时，因为铸铁中含有石墨，切削时石墨可起到固体润滑剂的作用，能减少摩擦。
若使用油类切削液，会把崩碎切屑和砂粒粘合在一起，起到金刚砂研磨剂的作用。
使刀具和机床导轨磨损，所以铸铁粗加工时一般不用切削液。
4)用硬质合金刀具粗切削加工时，一般不加切削液，因为若切削液流量不足或不均，会造成硬质合金刀片冷热不均，产生裂纹，造成刀具报废。
但在加工某些硬度高、强度大、导热性差的特殊工件材料(尤其是重切削)时，由于这时切削区域温度较高，会造成硬质合金刀片与工件材料中某些元素发生粘接和扩散现象，导致刀具迅速磨损，此时，应加注流量充足、均匀并以冷却作用为主的切削液，如质量分
数为2%～5%的乳化液或合成型切削液，可显著降低切削区域温度，提高刀具耐用度。
若切削液采用喷雾加注法，则切削效果更好。
切削用量的合理选择摘要：切削加工是制造业中非常重要的一环，而切削用量的合理选择则直接关系到加工效率和质量的提高。
本文通过研究不同切削用量对加工效果的影响，分析了切削用量的选择原则及其对切削加工的影响，以期为实际生产中的切削加工提供参考。
关键词：切削用量、加工效率、加工质量、选择原则、影响分析正文：1. 引言切削加工是制造业中常见的加工方法之一，其应用广泛、加工效率高、加工精度高等优点，使其被广泛应用于机械制造领域。
而在切削加工中，切削用量的选择则直接关系到加工效率和质量的提高。
因此，在实际生产中，如何选择合适的切削用量，是每个加工人员所面临的问题。
2. 切削用量的选择原则在切削加工中，切削用量是指每次刀具与工件接触时，所采用的最大切削量。
其选择应遵循以下原则：（1）根据不同的材料或工件进行适当的调整。
不同材料或工件应根据其硬度、刚性等特性进行不同的切削用量选择，以确保刀具寿命长、加工效率高。
（2）保证切削力合理。
切削用量过大会导致切削力增大，进而使切削加工过程中产生振动、噪音等不良现象，因此应保证切削力在合理范围内。
（3）控制切削温度。
切削温度过高不仅会影响刀具寿命，还会对工件表面产生烧伤等影响，因此需要选择合适的切削用量，控制切削温度在可控范围内。
3. 切削用量对加工效果的影响（1）切削用量对加工速度的影响切削用量的选择对加工速度具有一定的影响。
切削用量越大，所需要的切削次数就越少，加工效率也就越高。
（2）切削用量对质量的影响切削用量过大会使工件表面粗糙度增加，从而降低工件加工精度。
但若切削用量过小，则会导致加工时间较长，无法提高加工效率。
4. 切削用量的合理选择对加工质量的提高在实际生产中，选择合理的切削用量能够提高加工效率和质量。
正确选择切削用量，不仅可以保证刀具寿命长，还能有效控制切削温度、切削力等，从而避免切削加工过程中产生振动、噪音等现象，提高加工质量。
5. 结论通过对切削用量选择的原则及其对加工效果的影响分析，本文认为在切削加工中，选择合适的切削用量是确保加工效率和质量的保障。
