开关电源研发范例

用uc3845b 设计开关电源实例Switching power supplies are widely used in various applications due to their high efficiency and compact design. One of the most common and popular control ICs used for designing switching power supplies is the UC3845B. This IC is known for its versatility and ease of use in various topologies such as flyback, forward, and boost.开关电源由于高效率和紧凑的设计而被广泛应用于各种领域。

在设计开关电源时常用的一个控制IC是UC3845B。

这个IC以其在飞行、正转和升压等各种拓扑结构中的通用性和易用性而闻名。

The UC3845B is a current mode PWM controller that operates at a fixed frequency and has a voltage feedforward design for improved transient response. It also has built-in soft start and frequency jitter features for reduced EMI emissions. These advanced features make the UC3845B a popular choice for designing efficient and reliable switch mode power supplies.UC3845B是一个固定频率工作的电流模式PWM控制器，具有电压前馈设计以提高瞬态响应。

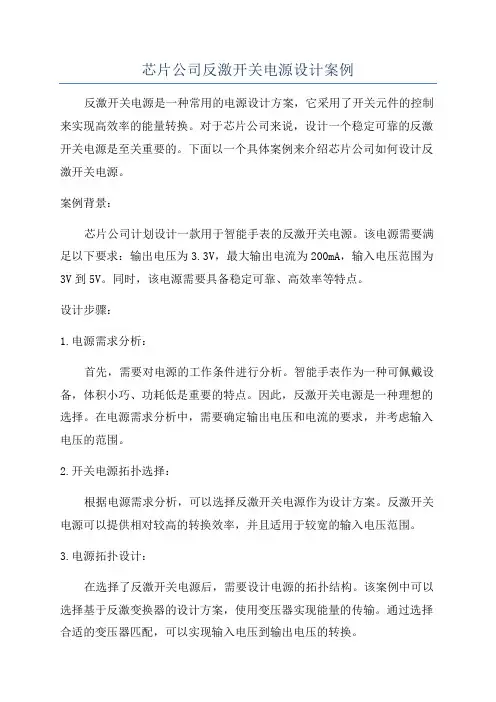

芯片公司反激开关电源设计案例反激开关电源是一种常用的电源设计方案，它采用了开关元件的控制来实现高效率的能量转换。

对于芯片公司来说，设计一个稳定可靠的反激开关电源是至关重要的。

下面以一个具体案例来介绍芯片公司如何设计反激开关电源。

案例背景：芯片公司计划设计一款用于智能手表的反激开关电源。

该电源需要满足以下要求：输出电压为3.3V，最大输出电流为200mA，输入电压范围为3V到5V。

同时，该电源需要具备稳定可靠、高效率等特点。

设计步骤：1.电源需求分析：首先，需要对电源的工作条件进行分析。

智能手表作为一种可佩戴设备，体积小巧、功耗低是重要的特点。

因此，反激开关电源是一种理想的选择。

在电源需求分析中，需要确定输出电压和电流的要求，并考虑输入电压的范围。

2.开关电源拓扑选择：根据电源需求分析，可以选择反激开关电源作为设计方案。

反激开关电源可以提供相对较高的转换效率，并且适用于较宽的输入电压范围。

3.电源拓扑设计：在选择了反激开关电源后，需要设计电源的拓扑结构。

该案例中可以选择基于反激变换器的设计方案，使用变压器实现能量的传输。

通过选择合适的变压器匹配，可以实现输入电压到输出电压的转换。

4.元件选择：根据设计要求，选择合适的元件来搭建反激开关电源。

包括开关管、二极管、电感、电容等。

在选择元件时，需要考虑其参数和性能，并保证其可靠性和稳定性。

5.控制电路设计：反激开关电源需要一个控制电路来实现对开关管的控制。

控制电路可以采用传统的PWM或者脉冲频率调制（PFM）的控制方法。

通过控制开关管的导通与断开，实现对输出电压和电流的调节。

6.稳压电路设计：为了保证输出电压的稳定性，需要设计稳压电路。

可以采用负反馈稳压电路，通过对输出电压进行采样和比较，控制开关管的工作状态，使得输出电压能够稳定在设定值。

7.效率优化：为了提高转换效率，需要优化设计。

可以采用切换频率较高的开关管、合理选择电感和电容等方法。

通过优化设计，使能量转换更为高效。

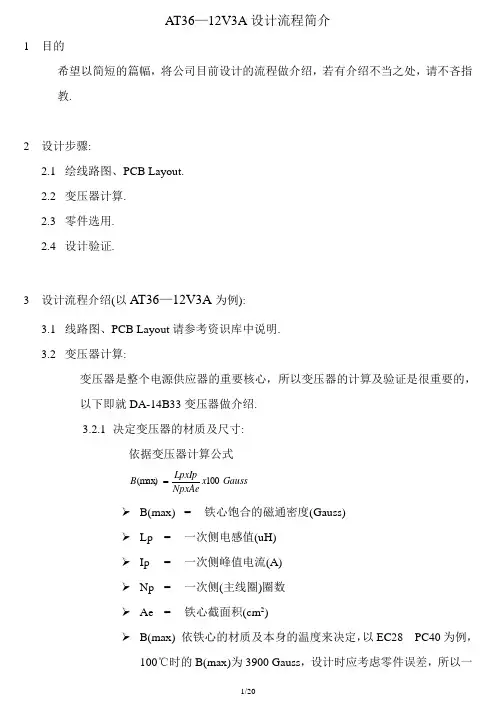

1 目的希望以简短的篇幅，将公司目前设计的流程做介绍，若有介绍不当之处，请不吝指教.2 设计步骤:2.1 绘线路图、PCB Layout.2.2 变压器计算.2.3 零件选用.2.4 设计验证.3 设计流程介绍(以A T36—12V3A 为例):3.1 线路图、PCB Layout 请参考资识库中说明.3.2 变压器计算:变压器是整个电源供应器的重要核心，所以变压器的计算及验证是很重要的，以下即就DA-14B33变压器做介绍.3.2.1 决定变压器的材质及尺寸:依据变压器计算公式Gauss x NpxAeLpxIp B 100(max ) ➢ B(max) = 铁心饱合的磁通密度(Gauss)➢ Lp = 一次侧电感值(uH)➢ Ip = 一次侧峰值电流(A)➢ Np = 一次侧(主线圈)圈数➢ Ae = 铁心截面积(cm 2)➢ B(max) 依铁心的材质及本身的温度来决定，以EC28 PC40为例，100℃时的B(max)为3900 Gauss ，设计时应考虑零件误差，所以一般取3000~3500 Gauss 之间，若所设计的power 为Adapter(有外壳)则应取3000 Gauss 左右，以避免铁心因高温而饱合，一般而言铁心的尺寸越大，Ae 越高，所以可以做较大瓦数的Power 。

3.2.2 决定一次侧滤波电容:滤波电容的决定，可以决定电容器上的Vin(min)，滤波电容越大，Vin(win)越高，可以做较大瓦数的Power ，但相对价格亦较高。

在相同的价格下可以尽量选用大容量的电容。

一般选择电容为2P o 。

3.2.3 决定变压器线径及线数:当变压器决定后，变压器的Bobbin 即可决定，依据Bobbin 的槽宽，可决定变压器的线径及线数，亦可计算出线径的电流密度，电流密度一般以6A/mm 2为参考，电流密度对变压器的设计而言，只能当做参考值，最终应以温升记录为准。

3.2.4 决定Duty cycle (工作周期):由以下公式可决定Duty cycle ，Duty cycle 的设计一般以50%为基准，Duty cycle 若超过50%易导致振荡的发生。

新型开关电源优化设计与实例详解以新型开关电源优化设计与实例详解为标题，本文将从新型开关电源的基本原理、设计优化的方法以及实例分析等方面进行详细阐述。

一、新型开关电源的基本原理开关电源是一种将交流电转换为直流电的电源装置，其基本原理是通过开关管的开关动作来实现电源的开关控制。

传统的开关电源在工作过程中存在一些问题，如功率损耗大、效率低、噪声大等。

为了克服这些问题，新型开关电源采用了一些优化设计方法。

二、新型开关电源的设计优化方法1. 降低功率损耗：通过采用功率开关管的低导通电阻材料和优化电路设计，降低功率开关管的导通电阻，从而减少功率损耗。

2. 提高效率：采用高效的开关控制器和高效的变压器设计，减少能量的损耗，提高开关电源的转换效率。

3. 降低噪声：通过优化电路布局和选择低噪声元件，减少开关电源的噪声产生，提高工作环境的舒适性。

4. 提高稳定性：采用先进的控制算法和稳压电路设计，提高开关电源的稳定性，减少输出波动。

5. 减小体积：通过优化元件布局和采用高集成度的芯片设计，减小开关电源的体积，提高电源的集成度和便携性。

三、新型开关电源的实例分析以一款新型开关电源为例进行分析，该开关电源采用了先进的控制算法和高效的变压器设计，具有以下特点：1. 高效率：通过优化的开关控制器和变压器设计，该开关电源的转换效率达到了90%以上，相比传统开关电源提高了20%以上。

2. 低噪声：采用低噪声元件和优化的电路布局，该开关电源的噪声水平明显低于传统开关电源，提高了工作环境的舒适性。

3. 稳定性强：通过先进的控制算法和稳压电路设计，该开关电源的输出稳定性非常好，输出波动小于1%。

4. 小巧便携：采用高集成度的芯片设计和优化的元件布局，该开关电源的体积明显减小，非常适合便携式设备的使用。

以上是对新型开关电源优化设计与实例的详细阐述。

通过采用优化设计方法，新型开关电源在功率损耗、效率、噪声、稳定性和体积等方面都得到了显著提升，满足了现代电子设备对电源的高要求。

开关电源典型设计实例精选
开关电源是一种常见的电源设计，它能够将输入电压转换为稳定的输出电压，常用于各种电子设备中。

以下是一些典型的开关电源设计实例：
1. Buck转换器，Buck转换器是一种常见的开关电源设计，它能够将高电压降低为稳定的较低电压。

这种设计常用于需要较低输出电压的应用，例如移动设备充电器和电源适配器。

2. Boost转换器，Boost转换器则是将输入电压升高为稳定的输出电压，常用于需要较高输出电压的场合，比如LED驱动器和太阳能电池充电器。

3. Buck-Boost转换器，Buck-Boost转换器能够实现输入电压的升压和降压，因此在需要输出电压高低变化范围较大的场合下应用广泛，比如电动汽车充电器和太阳能储能系统。

4. Flyback转换器，Flyback转换器是一种常见的离线开关电源设计，适用于输出功率较低的应用，例如家用电子设备和通信设备。

5. LLC谐振转换器，LLC谐振转换器结构简单，具有高效率和低电磁干扰等优点，适用于中高功率的电源设计，例如工业设备和服务器电源。

以上是一些典型的开关电源设计实例，每种设计都有其适用的场合和特点，工程师在实际设计中需要根据具体要求选择合适的设计方案。

希望以上信息能够对你有所帮助。

1 目的希望以簡短的篇幅，將公司目前設計的流程做介紹，若有介紹不當之處，請不吝指教.2 設計步驟:2.1 繪線路圖、PCB Layout.2.2 變壓器計算.2.3 零件選用.2.4 設計驗證.3 設計流程介紹(以DA-14B33為例):3.1 線路圖、PCB Layout 請參考資識庫中說明.3.2 變壓器計算:變壓器是整個電源供應器的重要核心，所以變壓器的計算及驗証是很重要的，以下即就DA-14B33變壓器做介紹.3.2.1 決定變壓器的材質及尺寸:依據變壓器計算公式Gauss x NpxAeLpxIp B 100(max ) ➢ B(max) = 鐵心飽合的磁通密度(Gauss)➢ Lp = 一次側電感值(uH)➢ Ip = 一次側峰值電流(A)➢ Np = 一次側(主線圈)圈數➢ Ae = 鐵心截面積(cm 2)➢ B(max) 依鐵心的材質及本身的溫度來決定，以TDK FerriteCore PC40為例，100℃時的B(max)為3900 Gauss ，設計時應考慮零件誤差，所以一般取3000~3500 Gauss 之間，若所設計的power 為Adapter(有外殼)則應取3000 Gauss 左右，以避免鐵心因高溫而飽合，一般而言鐵心的尺寸越大，Ae 越高，所以可以做較大瓦數的Power 。

3.2.2 決定一次側濾波電容:濾波電容的決定，可以決定電容器上的Vin(min)，濾波電容越大，Vin(win)越高，可以做較大瓦數的Power ，但相對價格亦較高。

3.2.3 決定變壓器線徑及線數:當變壓器決定後，變壓器的Bobbin 即可決定，依據Bobbin 的槽寬，可決定變壓器的線徑及線數，亦可計算出線徑的電流密度，電流密度一般以6A/mm 2為參考，電流密度對變壓器的設計而言，只能當做參考值，最終應以溫昇記錄為準。

3.2.4 決定Duty cycle (工作週期):由以下公式可決定Duty cycle ，Duty cycle 的設計一般以50%為基準，Duty cycle 若超過50%易導致振盪的發生。

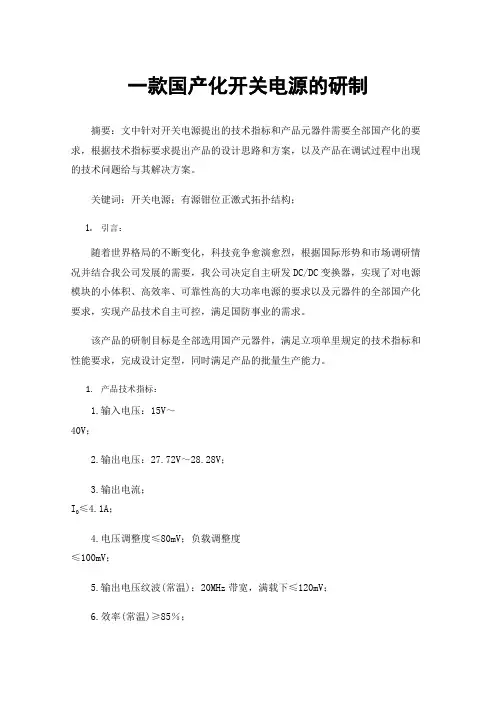

一款国产化开关电源的研制摘要：文中针对开关电源提出的技术指标和产品元器件需要全部国产化的要求，根据技术指标要求提出产品的设计思路和方案，以及产品在调试过程中出现的技术问题给与其解决方案。

关键词：开关电源；有源钳位正激式拓扑结构；1.引言：随着世界格局的不断变化，科技竞争愈演愈烈，根据国际形势和市场调研情况并结合我公司发展的需要，我公司决定自主研发DC/DC变换器，实现了对电源模块的小体积、高效率、可靠性高的大功率电源的要求以及元器件的全部国产化要求，实现产品技术自主可控，满足国防事业的需求。

该产品的研制目标是全部选用国产元器件，满足立项单里规定的技术指标和性能要求，完成设计定型，同时满足产品的批量生产能力。

1.产品技术指标：1.输入电压：15V～40V；2.输出电压：27.72V～28.28V；3.输出电流；I O≤4.1A；4.电压调整度≤80mV；负载调整度≤100mV；5.输出电压纹波(常温)：20MHz带宽，满载下≤120mV；6.效率(常温)≥85％；7.所有引脚与外壳隔离：DC500V电压，绝缘电阻≥100MΩ；8.环境条件：工作温度-55℃～+125℃；储存温度：-65℃～+150℃；9.封装形式：全密封金属外壳，平行缝焊封装；10.外形尺寸：长×宽×高≤76.8 mm×38.8 mm×10.5mm；1.设计方案：图1 原理图由于产品体积小，功率大，要保证产品在三温下可靠运行，必须降低产品功耗，提高产品的效率；为了达到此要求，该产品设计采用正激有源钳位变换器拓扑结构,初级开关管、钳位管实现零电压开通与关断（ZVS）降低开关损耗；次级选用二极管普通整流技术；选择综合考虑开关损耗和导通损耗兼顾开关管和整流管。

通过合理分区布局减少开关管和整流管开关损耗以及减少输入输出功率回路的损耗。

对主电路采取输出电感反馈供电的方式减少电路自身损耗，提高电源模块整体工作可靠性。

开关电源项目立项报告范文模板【立项报告】开关电源项目一、项目背景开关电源作为一种高效可靠的电源供应装置，被广泛应用于各个领域。

由于其小体积、高效率、稳定性好等特点，开关电源在市场上有着广阔的发展前景。

然而，当前市场上存在着一些开关电源产品的质量不过关、效率低下等问题，迫切需要一种更先进、更高效的开关电源产品。

二、项目概述本项目旨在开发一种新型的开关电源产品，解决当前市场上存在的问题，提高产品的质量和效率，满足用户对电源供应装置的需求。

项目将采用先进的技术和工艺，设计和生产出更小巧、更高效的开关电源产品，以提升市场竞争力，并为用户提供更优质的电源供应装置。

三、项目目标1.开发一种新型的开关电源产品，满足用户对电源供应装置的需求。

2.提高产品的效率和质量，确保产品的稳定性和可靠性。

3.实现产品的小型化，节省空间和成本，提高市场竞争力。

4.推广和应用先进的技术和工艺，提高研发团队的技术水平和竞争力。

四、项目内容1.市场调研：了解当前开关电源市场的需求和竞争状况。

2.技术研发：研发新型的开关电源产品，设计合理的电路结构和控制方案。

3.产品生产：建立生产线，制造出符合质量标准的产品。

4.市场推广：将产品推广到市场上，提高市场占有率。

五、项目预算1.研发经费：100万人民币。

2.生产设备及材料费用：50万人民币。

3.市场推广费用：30万人民币。

4.团队人员工资和福利费用：50万人民币。

总投资额为230万人民币。

六、项目风险1.竞争风险：面临来自国内外其他开关电源厂商的竞争压力。

2.技术风险：在技术研发阶段可能遇到一些难题，需要技术团队的不断努力和创新。

3.市场风险：市场需求变化、经济波动等因素可能影响产品的销售和市场份额。

七、项目管理项目将由一个专业的项目团队进行管理，包括市场调研、技术研发、生产制造和市场推广等方面的工作。

项目团队将按照项目计划进行分工和管理，确保项目按时、按质量完成。

八、项目进度计划1.第一年：市场调研和技术研发阶段；2.第二年：产品生产和市场推广阶段；3.第三年：产品销售和市场份额提升阶段。

摘要开关电源是应用于广泛领域的一种电力电子装置。

它具有电能转换效率高、体积小、重量轻、控制精度高和快速性好等优点，在小功率范围内基本取代了线性电源，并迅速想大功率范围推进，在很大程度上取代了晶闸管相控整流电源。

可以说，开关电源技术是目前中小功率直流电能变换装置的主流技术。

本文首先描述了开关电源的发展，对目前出现的几种典型的开关电源技术作了归纳总结和分析比较，在此基础上指出了开关电源技术的发展状况和开关电源产品的发展趋势。

并且对开关电源的发展史、应用范围、主电路的选择、控制方法作了简要的介绍。

在设计中主要采用了脉宽调制（PWM）、全桥整流、自锁保护等技术，应用了控制芯片UC3842做为PWM控制芯片，对变压器次级线圈采用堆叠式绕法，改进光耦反馈电路的选择，使电路能达到所需基本要求同时，力求稳定、高效。

关键字：开关电源，拓扑结构，变压器，正激式AbstractThe switch power supply is a kind of electric power electronics which applies in the extensive realm to be used.It has an electric power conversion's efficiency high, the physical volume is small, the weight is light, the control accuracy is high with fast etc. advantage, within the scope of small power replaced line power supply, and in high-power scope propulsion quickly, to a large extent,it replaced the thyristor phase - controlled rectifying power supply.We can say, the switch power supply technique is the essential technique which wins small electric power transformation of the power direct current to equip currently.This text described the development of switch power supply first, to a few kinds which appear currently typical model of the switch power supply technique made to induce summary and analysis comparison, pointing out the development trend of the technical development condition of the switch power supply and switch power supply product on this foundation.And introduce the switch power supply’s phylogeny,application, main electric circuit of power supply and controled a method. The design adopted PWM, the whole bridgeses commutated, lock protection etc. technique, applied control the chip UC3842 to be used as PWM control chip, the transformer adoprt adopt pile circle, improve the choice of the electric circuit, make the electric circuit be able to attain need basic request in the meantime, try hard for stability, efficiently.Key words：Switch power supply，topology，transform，Forward目录摘要 (I)Abstract ............................................................................................................................................ I I 目录 .. (III)1 绪论 (1)1.1 引言 (1)1.2 开关电源的发展历史 (1)1.2.1 国外发展历史 (1)1.2.2 国内发展状况 (2)1.3 目前需要克服的困难 (2)1.4 开关电源的发展趋势 (3)1.5 本文的设计要求 (4)2 开关电源的工作原理 (6)2.1 开关电源的基本构成 (6)2.2 开关电源常用的拓扑结构分析 (6)2.2.1 降压型 (6)2.2.2 升压型 (7)2.2.3 升降压型 (8)2.2.4 反激式 (9)2.2.5 正激式 (11)2.2.6 推挽式 (12)2.3 拓扑结构的确定 (13)3. 基于UC3842的开关电源的设计与实现 (14)3.1 开关电源电路的设计 (14)3.1.1 开关电源电路的总体简介 (14)3.1.2 基于UC3842的基本结构 (14)3.1.3 各部分功能简介 (14)3.2 UC3842芯片简介 (15)3.2.1 UC3842的特点 (15)3.2.2内部结构和引脚图 (16)3.2.3 引脚功能 (16)3.2.4 芯片工作原理 (17)3.3 各部分回路设计 (18)3.3.1 主回路的设计 (18)3.3.2 控制保护回路的设计 (21)3.3.3 反馈电路的设计 (23)3.4 外围主要器件的选取 (23)4. 开关电源变压器的设计 (28)4.1 与变压器相关的一些基本概念 (28)4.2 变压器用料介绍 (30)4.3 高频变压器的设计 (32)4.4 变压器的绕制方法 (35)结论 (38)致谢 (39)参考文献 (40)附录总原理图 (41)1 绪论1.1 引言电子技术的高速发展，电子设备与人们的工作、生活的关系日益密切，而电子设备都离不开可靠的电源，进入 90 年代开关电源相继进入各种电子、电器设备领域，程控交换机、通讯、电力检测设备电源、控制设备电源等都已广泛地使用了开关电源，更促进了开关电源技术的迅速发展。

摘要开关电源具有效率高、体积小、重量轻等显著特点。

目前世界各国都有广泛的应用，特别是对大容量高频开关电源的研究和开发已成为当今电力电子学的主要研究领域，并派生了很多新的研究方向。

本文的主要内容就是研制一种高性能、大功率直流开关电源.本文详细分析了高性能、大功率直流开关电源的工作原理,并提出了主电路和控制电路的详细设计方案.在此基础上，完成了整个系统的硬件电路设计和软件程序的编制，并对电源装置的硬件和软件进行了调试和修改。

在分析原理的基础上，本文从三相桥式不控整流、全桥变换器、高频变压器、滤波电路等环节对该系统的主电路进行了阐述,同时探讨了该电源系统实现大功率的解决方案，即采用多个电源模块并联运行.本文还探讨了多个电源模块并联运行时的自动均流技术，并详细介绍了基于平均值的自动均流电路。

在电压调节环节上,详细分析了基于UC3825控制芯片的PWM控制电路。

本文研制的直流开关电源具有输出电压可调、输出电流大、纹波小等特点，而且还具有换档、远程控制等功能。

实验结果表明它基本达到设计要求，从而验证了理论分析的正确性，具有广阔的应用前景。

关键词:DC—DC变换器，开关电源，均流，高频变压器，PWM控制ABSTRACTSwitching power has many remarkable characteristics such as high efficiency，smallness and lightness. Countries all over the world have extensive application in switching power, especially research on large capacity high-frequency switching powernowadays has already become the main research field of power electronics and many new research directions has derived from it。

(2023)开关电源模块项目可行性研究报告写作范本(一)研究背景近年来，电子产品的普及和应用越来越广泛，其中开关电源模块作为电子产品中不可或缺的一个组成部分，其市场需求量也在逐渐增加。

因此，本项目团队决定进行开关电源模块项目的可行性研究，以确定该项目的实施前景。

研究目的本次研究旨在探究开关电源模块项目的市场需求量、竞争情况、技术难点以及投资成本等因素，并在此基础上做出是否开展该项目的决策。

研究方法本次研究采用文献资料分析法、问卷调查法和专家访谈法，并结合实地考察和数据统计分析的方式进行。

研究结果市场需求量经过市场调研和数据分析，我们发现开关电源模块市场需求量呈逐年增长的趋势，预计未来几年市场需求量将继续增加。

竞争情况虽然开关电源模块市场竞争激烈，但国内外同行企业的技术水平和产业链完善程度较差，我们可以通过自主研发和不断创新提高产品的竞争力。

投资成本开展开关电源模块项目需要一定的资金投入，但通过合理规划和节约成本，我们可以实现盈利。

技术难点开关电源模块项目的技术难点主要在于高性能功率开关器件的研发和应用，但我们拥有一支专业的技术研发团队，并且可以依托行业顶尖大学和研究机构实现技术突破。

结论和建议通过对市场需求、竞争情况、投资成本和技术难点等因素的分析，我们认为开展开关电源模块项目的前景很好。

建议在项目实施过程中，注重技术创新和管理创新，不断提升产品质量和服务水平，树立品牌形象，增强市场竞争力。

实施计划为了顺利实施开关电源模块项目，我们建议制定以下实施计划：1.设立专门的研发团队，负责开关电源模块产品的研发和创新。

2.建立高品质的供应链体系和生产线，确保产品质量和产能。

3.开展市场营销活动，扩大市场占有率。

4.进行财务预算和风险评估，科学规划资金操作和风险预警控制。

收益预测开展开关电源模块项目不仅可以满足市场需求，扩大市场份额，还可以带来一定的经济效益。

我们预测，项目初期将投入约2000万元，预计1年后产值可达4000万元，2年后产值可达7000万元，3年后产值可达1亿元，预计收益将持续增长。

小功率开关稳压电源设计摘要随着电子设备的飞跃发展，电子系统的心脏——电源也得到了迅速的发展，并对其要求越来越高。

开关电源被誉为高效节能电源，它具有稳压范围宽、功率密度比大、重量轻等优点，同时它在开关管上较少的能量损耗,使它与线性电源相比具有较高的效率，最高效率可达90％以上，从而使它在移动便携式设备中得到了广泛的应用，因此开展开关电源项目研究具有重要意义。

目前开关电源正向集成化、智能化的方向发展.高度集成、功能强大的单片开关电源代表着当今开关电源发展的主流方向。

本论文围绕当前流行的单片开关电源芯片进行了小功率开关电源的研究，设计出一种实用的单路输出精密通用式开关稳压电源，可用作半导体激光器驱动电源中的精密电压源。

该设计由五个模块电路构成:输入整流滤波、功率转换电路、高频变换器、输出整流滤波和控制电路。

该电源共使用3片集成线路：TOP249Y6端单片开关电源(IC1)、线性光耦合器PC817A(IC2）、可调式精密并联稳压器TL431（IC3）。

本论文中对该电源的滤波、整流、反馈、启动及保护电路等分别作了细致的研究工作，并通过反复试验取得了高频变压器设计宝贵经验,掌握了单片开关电源设计的核心技术。

关键词：单片开关电源，脉宽调制，高频变压器，纹波The Design of Low Power Switching Power SupplyAbstractWith the rapid development of electronic equipment, electronic system of the heart —the power has been rapid development and its increasingly high demand。

Known as energy efficient switching power supply，it has wide voltage range, power density than large，light weight，etc。

开关电源设计举例电源是各类产品中很重要的一部分，可以算是最基础的部分，任何电子器件缺少了电源都无法工作。

本人从事电路设计相关工作（不涉及电源设计），但需要了解电源的设计原理、性能、测试等信息。

通过收集资料整理出一份AC-DC开关电源的设计过程。

仙童半导体官网提供了较为详细的开关电源设计方案，本文以仙童的FSL1x6xRN系列芯片为例,介绍采用FPS的反激式隔离AC-DC开关电源的设计开发流程。

开关模式电源（SMPS）设计本质上就是一项费时的工作，需要作出许多权衡取舍并采用大量的设计变量进行迭代运算。

本文所描述的步进式设计程序能够帮助工程师完成SMPS的设计。

为了使设计效率更高，还提供了一个包含本文所述全部公式的软件设计工具—FPS设计助手（FPS design assistant）。

该设计助手是用电子表格将全部变量、公式集于一个工作表，通过参数的改变实现相关参数的更新，提高设计开发的进度。

图1 采用FPS的基本反激式隔离AC-DC转换器一、引言图1示出了采用FPS的基本反激式隔离AC-DC转换器的原理图，它同时也是本文所描述的设计程序的参考电路。

由于MOSFET和PWM控制器以及各附加电路都被集成在了一个封装中，因此，SMPS的设计比分立型的MOSFET和PWM控制器解决方案要容易得多。

本文提供了针对基于FPS的反激式隔离AC-DC转换器的进步式设计程序，也包括变压器设计、输出滤波器设计、元件选择和反馈闭合环路设计。

这里描述的设计程序具有足够的通用性，可适用于不同的应用。

本文介绍的设计程序还可以由一个软件设计工具（FPS设计助手）来实现，从而使得设计师能够在一个很短的时间内完成SMPS设计。

本文的附录给出了一个采用软件工具的步进式设计实例。

二、步进式设计程序在这一节中，我们以图1所示的原理为参考来介绍设计程序。

一般而言，如图1所示，大多数FPS 引脚1到引脚4的配置都是相同的。

(1)第一步：确定系统规格输入电压范围(V line min 和V line max )。

高效率开关电源设计实例--10W同步整流B u c k变换器以下设计实例中,包含了各种技巧来提高开关电源的总体效率;有源钳位和元损吸收电路的设计主要依靠经验来完成的,所以不在这里介绍;采用新技术时必须小心,因为很多是有专利的,可能需要直接付专利费给专利持有人,或在购买每一片控制IC芯片时,支付附加费用;在将这些电源引入生产前,请注意这个问题;10W同步整流Buck变换器应用此设计实例是PWM设计实例1的再设计,它包括了如何设计同步整流器;在设计同步整流开关电源时,必须仔细选择控制IC;为了效率最高和体积最小,一般同步控制器在系统性能上各有千秋,使得控制器只是在供应商提到的应用场合中性能较好;很多运行性能的微妙之处不能确定,除非认真读过数据手册;例如,每当作者试图设计一个同步整流变换器,并试图使用现成买来的IC芯片时,3／4设计会被丢弃;这是因为买来的芯片功能或工作模式往往无法改变;更不用说,当发现现成方案不能满足需求时,是令人沮丧的见图20的电路图;设计指标输入电压范围： DC+10～+14V输出电压： DC+额定输出电流：过电流限制：输出纹波电压： +30mV峰峰值输出调整：±1％最大工作温度： +40℃“黑箱”预估值输出功率： +2A=最大输入功率： Pout/估计效率=／=功率开关损耗 0．5=续流二极管损耗： =输入平均电流低输入电压时／10V=高输入电压时：／14V=0．8A估计峰值电流： 1．4Ioutrated=1．4×2．0A=2．8A设计工作频率为300kHz;电感设计参见最恶劣的工作情况是在高输入电压时;式中 Vinmax ——可能的最大输入电压;Vout——输出电压;Ioutmin——最小负载时的电流;f sw ——工作频率;电感是个环形表面封装元件,市场上有多种标准表面封装的电感,这里选择的是Coileraft公司的D03340P-33333μH;功率开关和同步整流器MOSFET的选择功率开关：功率开关要用一个变压器耦合的N沟道功率MOSFET;这里打算使用一个S0-8封装的双N沟道MOSFET,以节省PCB空间;最大输入电压是DCl4V;因此,可以选用V DSS不低于DC+30V、峰值电流是2．8A的MOSFET;选择过程的第一步是确定所用MOSFET的最大R DSon,通过热模型可以确定这个值,最大的R DSon可由下式得到：同时希望器件的耗散功率小于1W,所以估计的R DSon应小于所以选FDS6912A双N沟道MOSFET,它是S0-8封装,10V栅极电压时的导通电阻为28mΩ;同步二极管：要用一个大约是同步MOSFET连续额定容量的30％的肖特基二极管与MOSFET内部二极管并联,30V时约为0．66A;这里使用MBRSl30,该二极管在流过0．66A时有0．35V的正向压降;可替换的元件：在写本书时,仙童半导体公司出品了一个集成的肖特基二极管和MOSFET,肖特基二极管直接并在MOSFET的硅片上syncFET;SyncFET有一个40mΩN沟道MOSFET,与一个28mΩSyncFET一起封装,型号为FDS6982S;输出电容参见输出电容值由下列公式确定：输入和输出滤波电容主要考虑的是流入电容的纹波电流;在这个实例中,纹波电流和电感交流电流是相同的,电感电流最大值限定在2．8A,纹波电流峰峰值为1．8A,有效值大约为O．6A约为峰峰值的1／3;采用表面安装钽电容,因为它的ESR只有电解电容的10％～20％;在环境温度+85;C=时,电容将降额30％使用;最佳的电容是来自AVX公司的,它的ESR非常低,因此可以适应很高的纹波电流,但这是很特殊的电容;在输出端可将下列两种电容并在一起;AVX：TPSEl07M01R0150 1OOμF20％,10V,150mΩ,O．894A有效值TPSE107M01R0125 100／μF20％,10V,125mΩ,0．980A有效值Nichicon：F750A107MD 100μF20％,10V,120mΩ,0．92A有效值输入滤波电容见这个电容要流过与功率开关相同的电流,电流波形是梯形的,从最初的lA很快上升到;它的工作条件比输出滤波电容恶劣得多;可把梯形电流看成两个波形的叠加来估计有效值：峰值1A的矩形波和峰值1．8A的三角波,产生大约1．1A的有效值;电容值由下式计算：电压越高,电容值越低;电容由两个1OOμF电容并联而成,它们是：AVX每个系统需两个：TPSl07M020R0085 1OOμF20％,20V,85mΩ,1．534A有效值TPSl07M020R0200 100μF20％,10V,200mΩ,1．0A有效值选择控制IC芯片U1期望的buck控制IC芯片的特性是：1．直接从输入电压即可启动的能力;2．逐周电流限制;3．图腾柱MOSFET驱动器;4．功率开关和同步整流器MOSFET之间延时的控制;市场上绝大部分同步buck控制器都是用于+5～+1．8V微处理器调整电源的如,+12V的V dd和+5V 的V in;也有很多IC芯片可以提供足够的功能,使用者可以根据应用来选择这些功能;在选择时,初选了两家加利福尼亚公司的产品,发现只有一种IC适合这种要求,就是Unitrode／TI的UC3580-3;电压误差放大器的内部基准是2．51±2．5％V;设定工作频率R7、R8和C8R8给定时电容C8充电,而R7给定时电容放电;首先,要确定变换器最大占空比;因为输出电压大约是最低输入电压的50％,所以选择最大占空比为60％;从数据手册得充电时间最大值是0．6／300kHz或2μs;参数表上定时电容值lOOpF略偏小不会耗散太多能量;这里采用这个值,因此R8的值是伏-秒限制器R4和C5这个IC芯片有前馈最大脉宽限制功能;当输入电压增加时,Buck变换器工作脉宽会减少;RC振荡器直接与输入电压相接,并且它的定时值与输入电压成反比;它的定时时间设成比工作脉宽长30％;如果伏．秒振荡器定时时间到了,而调整单元仍旧导通,则调整单元会被关断;C5也取lOOpF,因为它的定时和振荡器一样,所以R4大约是47kΩ;设定调整单元和同步整流器MOSFET之间的死区时间根据MOSFET功率开关节可以进行开通和关断延时的计算,但仍需要在最初调试时调整R6死区设定电阻的值;开始设成lOOns比较好,典型的MOSFET开通延时是60ns,100ns可以保证不会有短路电流;IC所产生的死区延时是不对称的;从数据手册的图表上看,100kΩ电阻产生开通延时大约为1lOns,关断延时为180ns;在最初调试阶段就要设法减少这些延时;延时使得二极管导通的时间太长,损耗就高,但还是工作在安全区;栅极驱动变压器的设计T1栅极驱动变压器是一个简单的1：1正激式变压器;对变压器没有特别的要求,因为它是小功率、交流耦合双向磁通的300kHz变压器;用10mm的铁氧体磁环就足够了,如TDK公司的K5TIO×2．5×5B sat是3300G,或Philips公司的266T125-3D3B sat是3800G;从磁性元件的设计可知,产生1000G0．1T或0．3B sat的匝数是栅极驱动变压器用两根相同导线约30AWG并绕;为了方便,变压器绕在一个四引脚“鸥翅型”gull wing表面安装骨架上;电流检测电阻R15和电压检测电阻分压器R11和R13芯片只提供了一个最小O．4V阈值的关断引脚;这里打算采用一个备用的过电流保护模式;为了尽可能减小电流检测电阻的尺寸,将采用电流反馈检测电路的一种变型;此处,0．35V是电压检测电阻分压器R14上的压降;那么R15为R15 =3A=Ω取20mΩ戴尔Dale电阻是WSL-2010-02-05;设定流过电压检测电阻分压器的电流约为1．0mA;这样R13和R14的总电阻是R sum ==ΩR14 为R14 =0;35V/ =350Ω取360Ω则R13 为R13 =Ω-360Ω=Ω取Ω,1%精度则R11 为R11 =/1mA =Ω取Ω,1%精度电压反馈环补偿见这是一个电压型正激式变换器;为了得到最好的瞬态响应,将采用双极点、双零点补偿法;确定控制到输出特性:输出滤波器极点由滤波电感和电容决定,且以-40dB／dec穿越OdB线;它的自然转折频率是输出滤波电容引起的零点ESR是两个150mΩ并联是功率电路直流绝对增益是计算误差放大器补偿极点和零点选择15kHz穿越频率能满足大部分的应用场合,这使得瞬态响应时间约为200μs;f xo=15kHz首先,假定最终闭合回路补偿网络以-20dB／dec下降,为获得15kHz穿越频率,放大器必须提高输入信号增益,即提高博德图中的增益曲线;G xo=20lgf xo/f fp-G DC=20lg15kHz/1959HzG xo=G2=+ dBA xo=A2= dB绝对增益这是中频段G2所需的增益,以获得期望的穿越频率;补偿零点处的增益是：=A1 =绝对增益为补偿两个滤波器极点,在滤波器极点频率的一半处放置两个零点：第一个补偿极点置于电容的ESR频率处4020Hz：第二个补偿极点用于抑制高频增益,以维持高频稳定性：现在可以开始计算误差放大器内部的元件值,见图19;最终所设计的电路见图20;。

正激式变换器(正激开关电源)的设计实例作为功率变压器的一个设计实例，下面我们将设计正激式变换器中的变压器。

显然，这种变压器也不是用于我们的buck变换器中。

现在，我们考虑设计要求：输入电压为直流48V(简便起见，不需要考虑进线电压的波动范围)，输出电压为5V，功率100W，开关频率为250kHz，基本电路图如图所示。

容易得到，输出电流为100W／5V=20A。

这个电流值是比较大的，为了减少绕组电阻，副边的线圈匝数应该尽量取小。

这意味着取变比(原边匝数除以副边匝数)的时候，副边最少匝数取为1。

我们来看看变比为整数时会出现什么问题。

1 匝数比=1：1匝数比=1：1，即原边与副边的匝数相等。

当开关导通时，48V输入电压全部加在变压器的原边。

同样，副边也得到48V的电压(忽略漏感)，并加于续流二极管两端。

实际上，具有低通态电压的肖特基功率二极管其最大阻断电压为45V左右。

48V的电路中，至少要采用电压为60V的器件，如果电压有过冲或者输入电压有波动，那么要求采用更高电压的器件。

二极管的反向阻断电压越高，其通态电压也越高，变换器的效率将会降低。

在低输出电压的变换器中，整流二极管的通态电压是一个常见的问题。

原因很明显：电感中的电流要么流过整流二极管，要么流过续流二极管，无论哪种情况，在二极管中总会产生一个大小为VfI的损耗。

二极管的损耗使变换器效率进一步下降。

这部分功率不在总功率V outI之中。

解决这个问题的唯一方法是采用同步整流器，但是其驱动非常复杂(同样的道理，当输出Vout降到3.3V，甚至更低时，必须使用同步整流器)。

不管怎么样，对于一个高效率的变换器而言，如果不采用同步整流器，1：1的变压器匝数变比不是一个很好的选择(对我们的例子而言)。

2 匝数比=2：1这时原边匝数是副边的2倍，所以加在原边的电压为48V，副边和二极管上的电压为24V，可以使用肖特基功率二极管。

正激式变换器占空比近似为DC=V out／Vsec=5V／24V=21％(忽略肖特基功率二极管的通态电压Vf)。

开关电源研发范例引言开关电源是现代电子设备中常用的电源供应方式，它具有高效率、小体积、稳定性好等特点，被广泛应用于各种消费电子产品、通信设备、工业自动化等领域。

本文将介绍开关电源的基本原理以及研发过程中的范例。

开关电源的基本原理开关电源是通过控制开关器件的导通和断开来实现电源输出的。

它的工作原理主要包括以下几个部分：1.输入滤波电路：将输入电源的直流电压进行滤波，减小输入端的干扰；2.整流电路：将交流电源转换为直流电压，为后续的开关转换提供工作电压；3.开关转换器：根据控制信号对开关器件进行开关操作，将输入电压转换为需要的输出电压；4.输出滤波电路：对开关转换器输出的脉动进行滤波，得到稳定的直流电压；5.控制电路：根据需要对开关转换器进行调制和控制，如采用PWM调制控制，以使输出电压稳定。

开关电源研发范例为了更好地理解开关电源的研发过程，我们以设计一个5V输出电压的开关电源为例。

1. 需求分析首先，我们需要明确开发出的开关电源的输出电压为5V。

同时，考虑到应用的场景，需求还包括： - 输入电压范围：90V-264V AC - 输出电流范围：0-2A - 输出电压稳定性：±1%2. 选型设计在需求分析的基础上，我们开始选择和设计关键器件。

常见的关键器件包括开关管、变压器、电感、电容等。

开关管开关管是开关电源的核心组件之一，它的质量和性能会直接影响到开关电源的稳定性和效率。

我们可以选择一款质量可靠、性能稳定的开关管，如TI公司的LM32019。

变压器变压器主要用于电压的变换和隔离，我们需要根据输出电压和输出电流的要求选择合适的变压器。

市面上有很多可选的变压器供应商，如Mouser、Digi-key等。

电感和电容电感和电容是用来实现开关电源的滤波功能的。

我们需要选择合适的电感和电容来滤除输出电压上的脉动。

常用的电感和电容品牌有Murata、TDK、Vishay等。

3. 电路设计与仿真在选型设计完成后，我们需要进行电路设计和仿真，以验证电路的稳定性和性能是否满足需求。

开关电源设计范文开关电源是一种广泛应用于电子产品中的电源设计，它具有高效率、小尺寸、轻重量和稳定性好等优点，因此得到了广泛的应用。

开关电源的设计需要考虑到很多因素，例如输入输出电压、功率需求、负载能力、效率、稳定性等等。

下面我将详细介绍开关电源的设计过程。

首先是确定输入输出电压。

输入电压通常是交流电压，而输出电压则需要根据应用的需要确定。

在确定输出电压时，需要考虑到负载的需要和电子部件的要求。

接下来是确定功率需求。

功率需求是指电源需要提供的电能，它可以通过负载电流和输出电压来计算得到。

根据功率需求的大小，可以选择适合的开关电源方案。

然后是确定负载能力。

负载能力是指开关电源能够提供的最大负载电流。

在设计时必须确保开关电源能够满足负载的需求，以保证正常工作。

接着是考虑电源的效率。

效率是指开关电源的输出功率与输入功率之间的比值。

高效率可以减少能源的浪费，提高系统的稳定性。

最后是确保电源的稳定性。

稳定性是指开关电源输出电压在负载变化或环境变化时的稳定性。

开关电源的稳定性可以通过控制电流的反馈回路来实现。

在进行开关电源设计时，还需要考虑到如过流保护、过电压保护、过温保护等安全措施，以保证电源的稳定性和可靠性。

在具体设计过程中，还需要选择适合的开关元件，例如开关管、二极管、电感等。

同时还需要选择合适的控制电路，以实现开关动作和电流的控制。

在完成设计后，还需要进行电路模拟和实验验证。

通过模拟可以评估电路的性能和稳定性。

实验验证可以验证电路设计的正确性，并进行优化和改进。

综上所述，开关电源设计是一个复杂且细致的工作，需要考虑到很多因素。

通过合理的选择和设计，可以得到高效率、稳定性好的开关电源。

开关电源的设计过程需要经验和技术的累积，但同时也是一个有挑战和创新的过程。
