高速公路煤矿采空区治理注浆效果检测

注浆效果检测方法注浆是一种在工程建设、地质处理等方面常用的技术手段呢。

那怎么知道注浆效果好不好呀？这就需要检测方法啦。

一、取芯检测。

这就像是给注浆后的地方做个小手术，取出一小段芯样来看看。

如果芯样完整，而且能看到浆液均匀地填充在里面，那这注浆效果大概率是不错的。

要是芯样松散或者压根看不到多少浆液的痕迹，那可能注浆就不太理想啦。

不过取芯检测有点小破坏哦，就像给地面或者结构开个小口子，取完芯还得好好修补呢。

二、压水试验。

这个就像是给注浆后的地方来一场小考验。

往里面注水，然后看压力和流量的情况。

如果压力能保持得比较好，流量也比较小，那就说明浆液把那些缝隙啥的都填得比较严实，就像给漏洞都堵上了一样。

要是压力上不去，流量还特别大，那就可能是注浆没到位，还有好多地方是空的或者没填满呢。

三、物探方法。

1. 弹性波法。

这有点像给注浆的地方做个超声波检查。

通过发射弹性波，然后看波的传播速度和波形的变化。

如果注浆效果好，波在里面传播就会比较顺畅，速度也会比较正常，波形也比较规则。

要是注浆不好，波就会像遇到了好多障碍物一样，速度可能变慢，波形也会变得奇奇怪怪的。

2. 电阻率法。

这个就很有趣啦，不同的物质电阻率不一样呢。

注浆后的地方如果浆液填充得好，电阻率就会发生变化。

通过测量电阻率的变化，就可以大致判断注浆的效果啦。

就好像浆液是个小魔法师，改变了这个地方的电阻率特性。

四、沉降观测。

对于一些注浆是为了防止沉降的工程来说，沉降观测可是很重要的检测方法哦。

在注浆前后和注浆过程中，都要密切关注这个地方有没有继续沉降。

如果沉降停止或者沉降量变得很小很小，那注浆效果就是棒棒哒。

要是还在不停地沉降，那可能注浆就没有起到应有的作用呢。

这些检测方法各有各的优缺点，在实际工程中呀，往往会综合使用几种方法，这样就能更准确地知道注浆效果到底好不好啦。

就像给注浆效果做个全方位的“体检”，只有这样才能放心地让工程继续进行下去呢。

采空区治理流程
采空区治理流程如下：
１．注浆孔的布置：场地采空区治理所设注浆孔和帷幕布置于前述采空区治理范围内，结合由岩体裂隙程度设定的浆液扩散半径，根据采空区及上部建筑物的特点进行布置。

２．注浆：注浆采用浆液浓度先稀后稠的方法，注浆开始后，要定时观测泵的吸浆量和泵压，根据实际情况及时调整浆量和浆液浓度。

３．注浆效果检测：在注浆孔的注浆末期，当泵量小于
70L/min时，孔口压力大于1.0MPA并稳定保持10分钟以上或注浆孔周围有冒浆等现象出现时，可结束该孔的灌浆施工。

煤层采空区钻孔区域注浆充填治理方法范本一:正文：一：煤层采空区钻孔区域注浆充填治理方法概述煤层采空区钻孔区域注浆充填治理方法，是针对煤矿开采过程中形成的采空区进行治理的一种有效措施。

本文将从以下几个方面进行详细阐述：注浆充填的基本原理、注浆材料选择、钻孔设计与施工、注浆充填效果评价和管理措施等。

二：注浆充填的基本原理注浆充填是利用浆液固化成为固体形态的充填材料填充煤层采空区，从而达到增加煤层采空区强度、改善矿山地质环境等效果。

注浆充填的基本原理是通过选择适宜的注浆材料，并根据地质条件和实际工程需求进行钻孔、注浆等工序，最终形成坚实可靠的充填体。

三：注浆材料选择3.1 注浆材料的分类根据注浆材料的特性和固化机理，可将注浆材料分为水泥基注浆材料、环氧树脂注浆材料、化学注浆材料、多组分注浆材料等。

3.2 注浆材料的选择原则在选择注浆材料时，需考虑以下几个因素：岩层的物理化学特性、充填区域的尺寸和形状、施工条件和工期等。

四：钻孔设计与施工4.1 钻孔设计钻孔设计包括钻孔位置的确定、孔径的选择、钻孔布线等内容。

根据煤层采空区实际情况，合理设计钻孔的位置和孔径，确保注浆充填效果的实现。

4.2 钻孔施工钻孔施工是实施注浆充填的关键环节。

施工过程中需注意钻孔的垂直度、孔壁的清洁度以及注浆材料的充填等问题，确保施工质量和效果。

五：注浆充填效果评价评价注浆充填的效果对改善矿山地质环境和确保矿山生产安全具有重要意义。

常用的评价指标包括充填体强度、固化时间、体积收缩率等。

六：管理措施为确保注浆充填治理工程的顺利进行，需要制定相应的管理措施。

包括管理人员的培训、设备的维护与保养、施工过程的监督等。

结尾：1、本文档涉及附件：无2、本文所涉及的法律名词及注释：无范本二:正文：一：煤层采空区钻孔区域注浆充填治理方法简介煤层采空区钻孔区域注浆充填治理方法是针对煤矿采空区进行处理的一种有效方式。

本文将详细介绍煤层采空区钻孔区域注浆充填治理方法的实施过程，包括采空区整治目标、治理方法选择、施工方案设计、注浆充填工艺等。

煤矿采空区场地注浆设计及治理效果检测分析王彦君【摘要】拟建徐州工业园区南湖小学场地下存在多层采空区,对建筑物的影响较大.根据项目规划、煤层开采情况和场地岩土工程条件,在场地稳定性评价的基础上,提出了场地采空区地基注浆治理设计,确定了采空区治理范围、深度、注浆孔平面布置及工作量、注浆施工工艺顺序、注浆主要材料及浆液比级.注浆施工结束后,采用钻孔取心、波速测试、室内单轴抗压强度试验和钻孔压水试验等方法对场地注浆效果进行了综合检测,所得检测结果均达到预期的注浆效果,场地注浆充填治理的质量达到了采空区治理设计要求,可为类似场地注浆治理工程施工提供参考.%Under the proposed Nanhu Primary School site in the Xuzhou Industrial Park have multiple layers of worked -out area under-ground, thus impacted buildings above .Based on project plan , coal mining situation and site geotechnical condition , according to site stability assessment, put forward groundwork governing design .Then determined worked -out area governing range , depth, grouting boreholes layout and workload , grouting operation sequence , main materials and slurryproportioning .After the grouting operation , u-sing borehole coring , wave velocity measurement , laboratory uniaxial compressive strength test and borehole packer permeability test carried out integrated detection to check site grouting effect .All detected results have confirmed the expected grouting effect , achieved worked-out area governing designed requirements .The study can provide reference for similar site grouting governing projects con-struction.【期刊名称】《中国煤炭地质》【年(卷),期】2017(029)011【总页数】6页(P54-59)【关键词】地基稳定性;帷幕注浆;钻探检测;波速测试;室内分析;压水试验【作者】王彦君【作者单位】江苏地质矿产设计研究院,江苏徐州 221006【正文语种】中文【中图分类】TU47近年来，随着经济快速发展，城市建设用地越来越紧张，采空区内的土地被逐步利用。

注浆效果检测及辅助措施
注浆施工结束后，通过注浆体内钻孔，用压水、注水或抽水等办法测定地基的流量及渗透系数，不合格者需进行补充注浆。

检查孔的数目约为总注浆孔数的5～10%，布孔的重点是地质条件不好的地段以及注浆质量较差或有疑问的部位。

通过钻孔，从注浆体内取出原状样品，送实验室进行必要的试验研究。

实践经验证明，通过这类检测可得出下述几项重要的物理力学性能指标，据此能对注浆效果作出比较确切的评价:
(1)、样品的密度；
(2)、结石的性质；
(3)、浆液充填率及剩余孔隙率；
(4)、无侧限抗压强度及抗剪强度；
(5)、渗透性及长期渗流稳定性；
采用挖探或其他方法检验止水加固效果。

根据该工程的特点和难点，以及地下工程的不可预见性，在工程施工中难免存在不尽人意的地方，因此，在施工过程中，还应采取如下措施：（1）、加强对现况管线及房屋的监控，及时反馈信息，以便指导注浆施工及时对工艺参数进行合理调整，确保现况管线及房屋的相对稳定。

（2）、在开挖过程中加强对前方的探水，发现问题及时采取小导注浆工艺进行工艺补救（类似工程中采用效果较好）
（3）初支施工时，预留一定数量的注浆量，在必要时可通过补偿注浆控制现况管线及房屋的情况，确保其相对稳定。

采空区治理工程施工及检测随着中部崛起及基础建设的加速发展，煤炭被以不同方式开采,留下了大规模、大范围的采空区及塌陷区，造成采空区及塌陷区上方地基不稳，承载力下降。

为了提高矿区土地的利用率，在正确勘察和评价的基础上，对不同类型采空区地基进行针对性处理。

本文对采空区治理的手段、施工工艺、施工方法及工程质量检测等作了详细的阐述。

1采空区治理设计工作目标通过地表地质调查，布置变形监测及物探和钻探等地质勘察工作，利用相关资料对采空区稳定性作出定量评价，对需要处理的采空区提出具体的处理方法、工艺流程和质量控制措施。

2采空区治理工程施工准备2.1人员准备1）按规定的设计要求组织建设施工项目部；2）根据施工需要，配备工程地质、水文地质、钻探、试验测试、工程计量、安全、机械、计划等相关专业技术人员；3）特殊工种人员必须持证上岗（电工、焊工、铲车驾驶员等）；4）参与工程的施工人员须进行岗前培训，掌握必要的施工技术技能，合格后方能上岗。

2.2技术准备1.现场踏勘，了解本项目区域地形、地质地貌、施工条件、材料供给、水、电路等概况;2）阅读设计文件，熟悉施工工艺，掌握施工要点；核对设计施工工程量，检查有无工程中遗漏的项目；3）组织技术人员对施工工艺的可行性进行讨论，对疑点、难点应向设计单位提出书面性的会审意见；4）考查当地施工材料并取样送检；5）用送检合格的材料，按设计要求进行浆液配合比试验，确定注浆浆液的各项性能指标标准。

2.3设备及其他准备1）对施工场地进行合理规划，认真安排现场的施工用地，确定注浆站位置，原材料的堆放位置及临时设施用地范围应尽量避开钻孔施工位置；2）修筑施工便道，保证施工车辆正常通行；3）确定施工地的水源，铺设管道引水至注浆站；4）架设施工用电线路，配备临时用电设备；5）按设计文件要求，结合施工现场实际，组织调遣施工机械设备；6）根据施工周期、工程量建立相应规模的注浆站，配套站内注浆设备。

3采空区治理工程施工3.1钻孔施工3. 1.1原则及顺序1）首先安排技术先导孔钻探施工，全孔取芯，明确查明地层结构及采空区空间特征，确定钻探的施工工艺，指导全面钻探施工；2）钻探顺序由采空区底板标高最低处开始，向标高较高处推进;3）先施工场地四周帷幕孔，再施工中间注浆孔间隔法进行钻孔施工；4）钻探孔可超前注浆孔1孔~2孔;5）施工中，如遇钻孔注浆串浆、冒浆时，应终止钻孔施工，并将钻孔套管口堵塞，待注浆孔注浆结束后再进行该钻孔施工。

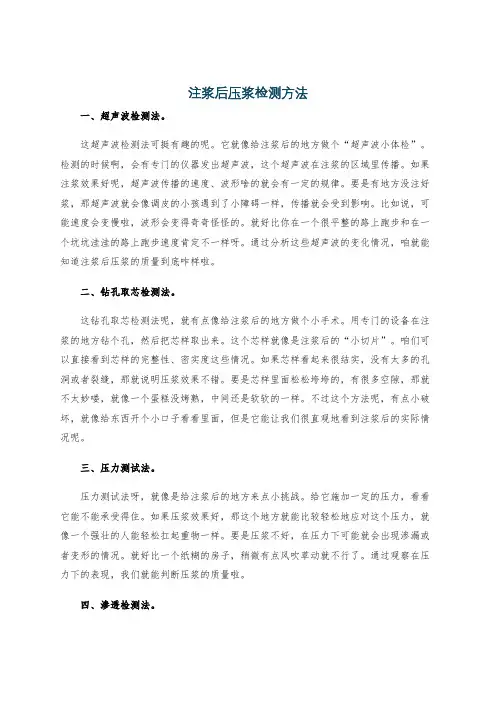

注浆后压浆检测方法一、超声波检测法。

这超声波检测法可挺有趣的呢。

它就像给注浆后的地方做个“超声波小体检”。

检测的时候啊，会有专门的仪器发出超声波，这个超声波在注浆的区域里传播。

如果注浆效果好呢，超声波传播的速度、波形啥的就会有一定的规律。

要是有地方没注好浆，那超声波就会像调皮的小孩遇到了小障碍一样，传播就会受到影响。

比如说，可能速度会变慢啦，波形会变得奇奇怪怪的。

就好比你在一个很平整的路上跑步和在一个坑坑洼洼的路上跑步速度肯定不一样呀。

通过分析这些超声波的变化情况，咱就能知道注浆后压浆的质量到底咋样啦。

二、钻孔取芯检测法。

这钻孔取芯检测法呢，就有点像给注浆后的地方做个小手术。

用专门的设备在注浆的地方钻个孔，然后把芯样取出来。

这个芯样就像是注浆后的“小切片”。

咱们可以直接看到芯样的完整性、密实度这些情况。

如果芯样看起来很结实，没有太多的孔洞或者裂缝，那就说明压浆效果不错。

要是芯样里面松松垮垮的，有很多空隙，那就不太妙喽，就像一个蛋糕没烤熟，中间还是软软的一样。

不过这个方法呢，有点小破坏，就像给东西开个小口子看看里面，但是它能让我们很直观地看到注浆后的实际情况呢。

三、压力测试法。

压力测试法呀，就像是给注浆后的地方来点小挑战。

给它施加一定的压力，看看它能不能承受得住。

如果压浆效果好，那这个地方就能比较轻松地应对这个压力，就像一个强壮的人能轻松扛起重物一样。

要是压浆不好，在压力下可能就会出现渗漏或者变形的情况。

就好比一个纸糊的房子，稍微有点风吹草动就不行了。

通过观察在压力下的表现，我们就能判断压浆的质量啦。

四、渗透检测法。

渗透检测法呢，就像是给注浆后的地方来个小考验。

把一种特殊的液体涂在注浆的表面，这种液体会往里面渗透。

如果压浆效果好，这个液体就很难渗透进去，因为里面很密实嘛。

要是压浆不好，液体就会像小虫子一样慢慢钻进去。

然后我们通过观察液体渗透的情况，就能知道注浆后压浆有没有做好啦。

就像给东西穿上了一件防护服，要是防护服质量好，水就进不去，要是质量不好，水就渗进去喽。

注浆法在采空区治理中的应用摘要：随着我国科学技术不断的发展，人民生活水平的提高，对住房的要求越来越高，但是很多地方由于进行了矿山开采，出现了大面积的采空区，如果不加以处理进行建筑工程施工，地面很容易出现塌陷，严重时建筑出现变形，而且还会造成水资源的枯竭，直接影响人们的生活安全。

下面就分析注浆法在采空区治理中的应用，希望给有关人士一些借鉴。

关键词：注浆法；采空区；治理应用引言在对采空区进行治理的时候，要先到现场进行一系列的勘察工作，掌握采空区的面积，测量采空区的厚度和深度，在此基础上，还应该准确测量出矿体底板的标高等，通过这些方面的准备，为以后对采空区进行治理设计时，提供准确的数据依据，除此之外，还应该派人到附近居民区进行调研，了解采空区的时间，开采方式和开采量等，下面就做进一步分析。

1分析工程的概况某工程在整个建设场地中出现了采空区，通过对其的现场勘查，发现采空区底板埋深达到了32.6 m，空区高度0.8 m到1.8m，平均高度为1.2m。

除此之外，在调查中还得知，这些采空区是矿山地下开采所形成的，为了最大限度的保证建筑物的安全，设计人员对采空区进行了治理。

2分析对采空区的治理措施2.1治理中遵循的原理分析对于该工程而言，在治理过程中使用全充填压力注浆法，具体分析其操作步骤，先要在地表进行打孔，然后合理使用注浆泵、注浆管等设备，把水泥浆液注入到采空区当中，在此基础上，还应该覆盖到地层的裂隙当中，避免出现缝隙和孔洞，在一段时间之后，浆液就会发生固化，与此同时，当这些浆液形成结石体之后，其可以起到很好的支撑作用，进而保证建筑的整体安全。

2.2分析钻孔技术在设计钻孔的时候，其分为检查孔和钻孔分注浆孔，因此在进行操作时，要和施工人员进行沟通，避免出现错误。

第一步，进行注浆孔的钻孔操作，之后进行灌注浆液，要求各个孔的间距在10m到12m范围，整体呈现出梅花形状，在进行注浆操作时，要求注浆深度在采空区最上部岩层顶面以下5.0m到采空区底板以下0.5m。
