采空区注浆地基处理方案的设计与施工

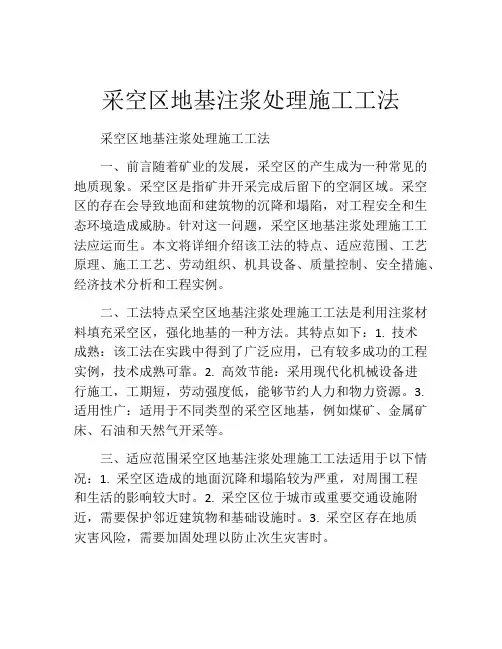

采空区地基注浆处理施工工法采空区地基注浆处理施工工法一、前言随着矿业的发展，采空区的产生成为一种常见的地质现象。

采空区是指矿井开采完成后留下的空洞区域。

采空区的存在会导致地面和建筑物的沉降和塌陷，对工程安全和生态环境造成威胁。

针对这一问题，采空区地基注浆处理施工工法应运而生。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点采空区地基注浆处理施工工法是利用注浆材料填充采空区，强化地基的一种方法。

其特点如下：1. 技术成熟：该工法在实践中得到了广泛应用，已有较多成功的工程实例，技术成熟可靠。

2. 高效节能：采用现代化机械设备进行施工，工期短，劳动强度低，能够节约人力和物力资源。

3. 适用性广：适用于不同类型的采空区地基，例如煤矿、金属矿床、石油和天然气开采等。

三、适应范围采空区地基注浆处理施工工法适用于以下情况：1. 采空区造成的地面沉降和塌陷较为严重，对周围工程和生活的影响较大时。

2. 采空区位于城市或重要交通设施附近，需要保护邻近建筑物和基础设施时。

3. 采空区存在地质灾害风险，需要加固处理以防止次生灾害时。

四、工艺原理采空区地基注浆处理施工工法的工艺原理主要基于以下几个方面：1. 注浆材料特性：选用合适的注浆材料，注浆材料应具有较高的浆液强度，能够填充采空区并与地基土层形成良好的粘结。

2. 注浆工艺：按照一定顺序和方式将注浆材料注入采空区，弥补地基部分损失的强度和稳定性。

五、施工工艺1. 施工准备：进行现场勘测和地质调查，确定注浆方案。

清理采空区内的杂物和泥土，为注浆做好准备。

2. 配置注浆材料：根据工程要求和实际情况，按照一定比例和方法配置注浆材料。

3. 注浆施工：将注浆材料通过管道输送至采空区，注入到地基土层中。

注浆过程中，需要控制注浆速度和浆液流量。

4. 强度监测：在施工完成后，在采空区地基周围安装应变仪等监测设备，对地基强度进行实时监测和评估。

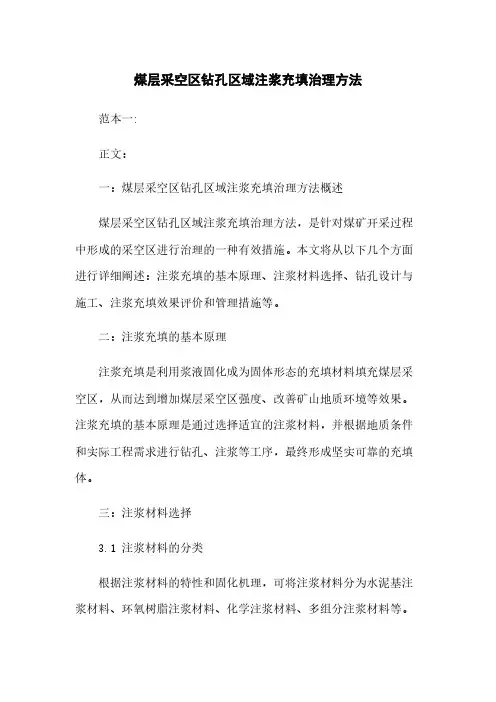

煤层采空区钻孔区域注浆充填治理方法范本一:正文：一：煤层采空区钻孔区域注浆充填治理方法概述煤层采空区钻孔区域注浆充填治理方法，是针对煤矿开采过程中形成的采空区进行治理的一种有效措施。

本文将从以下几个方面进行详细阐述：注浆充填的基本原理、注浆材料选择、钻孔设计与施工、注浆充填效果评价和管理措施等。

二：注浆充填的基本原理注浆充填是利用浆液固化成为固体形态的充填材料填充煤层采空区，从而达到增加煤层采空区强度、改善矿山地质环境等效果。

注浆充填的基本原理是通过选择适宜的注浆材料，并根据地质条件和实际工程需求进行钻孔、注浆等工序，最终形成坚实可靠的充填体。

三：注浆材料选择3.1 注浆材料的分类根据注浆材料的特性和固化机理，可将注浆材料分为水泥基注浆材料、环氧树脂注浆材料、化学注浆材料、多组分注浆材料等。

3.2 注浆材料的选择原则在选择注浆材料时，需考虑以下几个因素：岩层的物理化学特性、充填区域的尺寸和形状、施工条件和工期等。

四：钻孔设计与施工4.1 钻孔设计钻孔设计包括钻孔位置的确定、孔径的选择、钻孔布线等内容。

根据煤层采空区实际情况，合理设计钻孔的位置和孔径，确保注浆充填效果的实现。

4.2 钻孔施工钻孔施工是实施注浆充填的关键环节。

施工过程中需注意钻孔的垂直度、孔壁的清洁度以及注浆材料的充填等问题，确保施工质量和效果。

五：注浆充填效果评价评价注浆充填的效果对改善矿山地质环境和确保矿山生产安全具有重要意义。

常用的评价指标包括充填体强度、固化时间、体积收缩率等。

六：管理措施为确保注浆充填治理工程的顺利进行，需要制定相应的管理措施。

包括管理人员的培训、设备的维护与保养、施工过程的监督等。

结尾：1、本文档涉及附件：无2、本文所涉及的法律名词及注释：无范本二:正文：一：煤层采空区钻孔区域注浆充填治理方法简介煤层采空区钻孔区域注浆充填治理方法是针对煤矿采空区进行处理的一种有效方式。

本文将详细介绍煤层采空区钻孔区域注浆充填治理方法的实施过程，包括采空区整治目标、治理方法选择、施工方案设计、注浆充填工艺等。

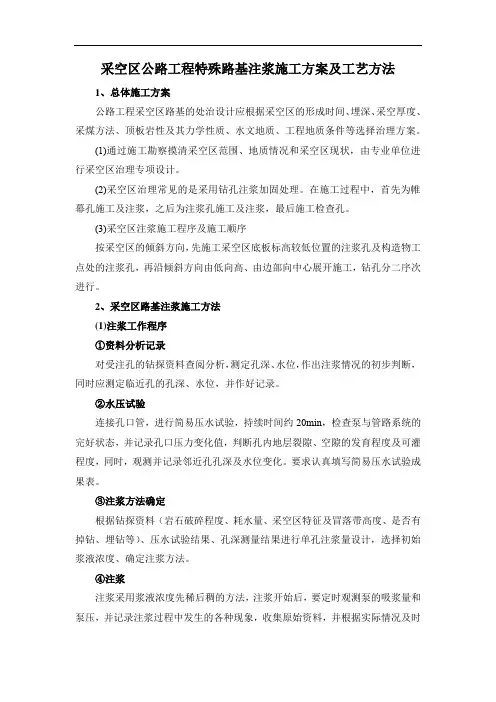

采空区公路工程特殊路基注浆施工方案及工艺方法1、总体施工方案公路工程采空区路基的处治设计应根据采空区的形成时间、埋深、采空厚度、采煤方法、顶板岩性及其力学性质、水文地质、工程地质条件等选择治理方案。

(1)通过施工勘察摸清采空区范围、地质情况和采空区现状，由专业单位进行采空区治理专项设计。

(2)采空区治理常见的是采用钻孔注浆加固处理。

在施工过程中，首先为帷幕孔施工及注浆，之后为注浆孔施工及注浆，最后施工检查孔。

(3)采空区注浆施工程序及施工顺序按采空区的倾斜方向，先施工采空区底板标高较低位置的注浆孔及构造物工点处的注浆孔，再沿倾斜方向由低向高、由边部向中心展开施工，钻孔分二序次进行。

2、采空区路基注浆施工方法(1)注浆工作程序①资料分析记录对受注孔的钻探资料查阅分析，测定孔深、水位，作出注浆情况的初步判断，同时应测定临近孔的孔深、水位，并作好记录。

②水压试验连接孔口管，进行简易压水试验，持续时间约20min，检查泵与管路系统的完好状态，并记录孔口压力变化值，判断孔内地层裂隙、空隙的发育程度及可灌程度，同时，观测并记录邻近孔孔深及水位变化。

要求认真填写简易压水试验成果表。

③注浆方法确定根据钻探资料（岩石破碎程度、耗水量、采空区特征及冒落带高度、是否有掉钻、埋钻等）、压水试验结果、孔深测量结果进行单孔注浆量设计，选择初始浆液浓度、确定注浆方法。

④注浆注浆采用浆液浓度先稀后稠的方法，注浆开始后，要定时观测泵的吸浆量和泵压，并记录注浆过程中发生的各种现象，收集原始资料，并根据实际情况及时调整注浆量和浆液浓度。

(2)帷慕孔注浆施工方法①帷慕孔注浆采用定量定压分段注浆方法施工，应先于一般注浆孔。

②浆液的配合比可提高到1：1.3～1：1.5，施工采用间歇式，以控制浆液的扩散半径。

当孔内空洞体积较大时，可在孔口加一漏斗状的投砂器，用浆液将砂或矿渣带入孔内，配合比现场试验确定，砂浆强度等级应设定为M15，孔口管压力应达到3.0MPa以上。

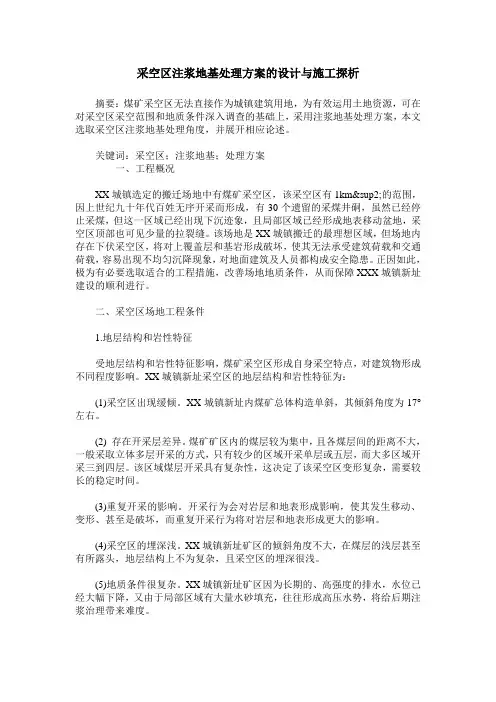

采空区注浆地基处理方案的设计与施工探析摘要：煤矿采空区无法直接作为城镇建筑用地，为有效运用土地资源，可在对采空区采空范围和地质条件深入调查的基础上，采用注浆地基处理方案，本文选取采空区注浆地基处理角度，并展开相应论述。

关键词：采空区；注浆地基；处理方案一、工程概况XX城镇选定的搬迁场地中有煤矿采空区，该采空区有1km²的范围，因上世纪九十年代百姓无序开采而形成，有30个遗留的采煤井硐，虽然已经停止采煤，但这一区域已经出现下沉迹象，且局部区域已经形成地表移动盆地，采空区顶部也可见少量的拉裂缝。

该场地是XX城镇搬迁的最理想区域，但场地内存在下伏采空区，将对上覆盖层和基岩形成破坏，使其无法承受建筑荷载和交通荷载，容易出现不均匀沉降现象，对地面建筑及人员都构成安全隐患。

正因如此，极为有必要选取适合的工程措施，改善场地地质条件，从而保障XXX城镇新址建设的顺利进行。

二、采空区场地工程条件1.地层结构和岩性特征受地层结构和岩性特征影响，煤矿采空区形成自身采空特点，对建筑物形成不同程度影响。

XX城镇新址采空区的地层结构和岩性特征为：(1)采空区出现缓倾。

XX城镇新址内煤矿总体构造单斜，其倾斜角度为17°左右。

(2) 存在开采层差异。

煤矿矿区内的煤层较为集中，且各煤层间的距离不大，一般采取立体多层开采的方式，只有较少的区域开采单层或五层，而大多区域开采三到四层。

该区域煤层开采具有复杂性，这决定了该采空区变形复杂，需要较长的稳定时间。

(3)重复开采的影响。

开采行为会对岩层和地表形成影响，使其发生移动、变形、甚至是破坏，而重复开采行为将对岩层和地表形成更大的影响。

(4)采空区的埋深浅。

XX城镇新址矿区的倾斜角度不大，在煤层的浅层甚至有所露头，地层结构上不为复杂，且采空区的埋深很浅。

(5)地质条件很复杂。

XX城镇新址矿区因为长期的、高强度的排水，水位已经大幅下降，又由于局部区域有大量水砂填充，往往形成高压水势，将给后期注浆治理带来难度。

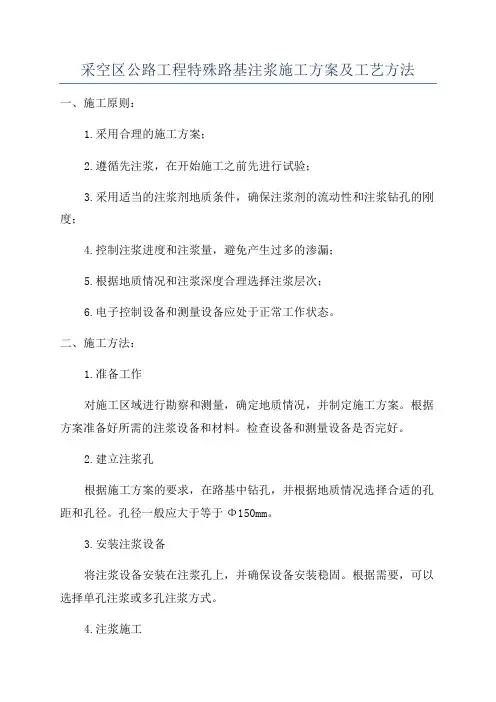

采空区公路工程特殊路基注浆施工方案及工艺方法一、施工原则：1.采用合理的施工方案；2.遵循先注浆，在开始施工之前先进行试验；3.采用适当的注浆剂地质条件，确保注浆剂的流动性和注浆钻孔的刚度；4.控制注浆进度和注浆量，避免产生过多的渗漏；5.根据地质情况和注浆深度合理选择注浆层次；6.电子控制设备和测量设备应处于正常工作状态。

二、施工方法：1.准备工作对施工区域进行勘察和测量，确定地质情况，并制定施工方案。

根据方案准备好所需的注浆设备和材料。

检查设备和测量设备是否完好。

2.建立注浆孔根据施工方案的要求，在路基中钻孔，并根据地质情况选择合适的孔距和孔径。

孔径一般应大于等于Φ150mm。

3.安装注浆设备将注浆设备安装在注浆孔上，并确保设备安装稳固。

根据需要，可以选择单孔注浆或多孔注浆方式。

4.注浆施工首先对注浆设备进行试验，确定设备工作正常。

然后开始注浆施工，按照注浆方案控制注浆量和注浆时间。

在注浆过程中要注意观察测量数据，随时调整注浆参数。

5.监测注浆效果在注浆结束后，对注浆孔进行监测，观察是否出现渗漏现象。

如果有渗漏现象，可以在孔周围进行补浆处理。

监测所需时间根据注浆深度和注浆剂的固化时间而定。

6.清理施工现场施工结束后，清理施工现场，彻底清除废弃物和注浆设备。

三、施工注意事项：1.施工人员应熟悉施工方案和注浆设备的操作说明书，确保施工过程中的安全；2.在注浆过程中，要密切观察测量数据，及时调整注浆参数；3.严禁在注浆孔周围进行爆破等蓄能作业，以免影响注浆效果；4.所使用的注浆剂应符合相关标准，且注浆前需进行试验，确保其流动性和固化时间；5.施工结束后，要做好清理工作，确保施工现场整洁。

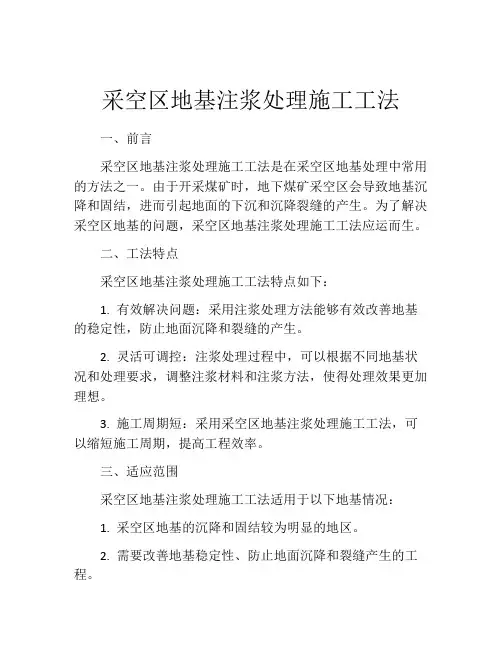

采空区地基注浆处理施工工法一、前言采空区地基注浆处理施工工法是在采空区地基处理中常用的方法之一。

由于开采煤矿时，地下煤矿采空区会导致地基沉降和固结，进而引起地面的下沉和沉降裂缝的产生。

为了解决采空区地基的问题，采空区地基注浆处理施工工法应运而生。

二、工法特点采空区地基注浆处理施工工法特点如下：1. 有效解决问题：采用注浆处理方法能够有效改善地基的稳定性，防止地面沉降和裂缝的产生。

2. 灵活可调控：注浆处理过程中，可以根据不同地基状况和处理要求，调整注浆材料和注浆方法，使得处理效果更加理想。

3. 施工周期短：采用采空区地基注浆处理施工工法，可以缩短施工周期，提高工程效率。

三、适应范围采空区地基注浆处理施工工法适用于以下地基情况：1. 采空区地基的沉降和固结较为明显的地区。

2. 需要改善地基稳定性、防止地面沉降和裂缝产生的工程。

3. 地基处理时间紧迫，需要快速解决地基问题的工程。

四、工艺原理1.施工工法与实际工程之间的联系：采空区地基注浆处理施工工法是基于对煤矿采空区地基的实际状况进行分析和研究的结果，通过注浆处理来改善地基的稳定性。

2.采取的技术措施：采取的技术措施包括确定注浆材料的类型和比例、确定注浆施工的步骤和方法、确定注浆施工的参数和要求等。

五、施工工艺采空区地基注浆处理施工工艺主要包括以下几个阶段：1. 前期准备：包括施工图纸的编制、材料的准备和机具设备的调配等。

2. 地基处理：包括清理采空区地基、填充注浆材料、进行注浆处理等。

3. 后期整理：包括对施工现场进行清理、整理和搬运等。

六、劳动组织劳动组织是保证施工工法的顺利进行的重要一环，包括施工人员的数量、分工和职责、工期的安排等。

七、机具设备采空区地基注浆处理施工所需的机具设备包括注浆设备、清理设备、填充设备等。

八、质量控制为了保证施工过程中的质量，需要采取一系列的质量控制措施，包括材料的质量检验、施工过程的监测和检查等。

九、安全措施施工过程中要注意安全事项，特别是施工工法的安全要求，如穿戴防护装备、严格遵守操作规程等。

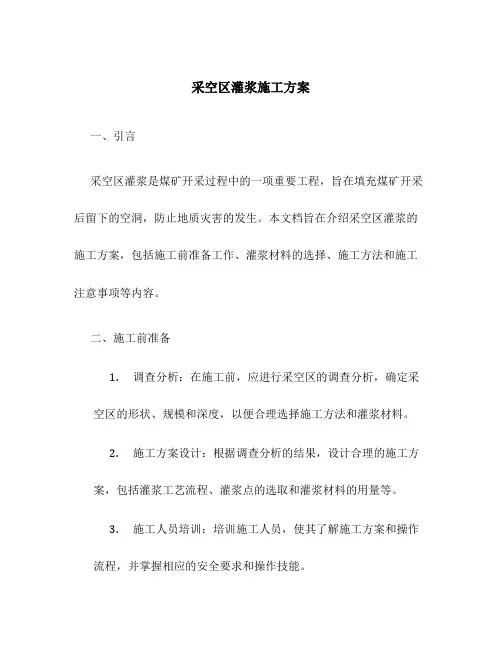

采空区灌浆施工方案一、引言采空区灌浆是煤矿开采过程中的一项重要工程，旨在填充煤矿开采后留下的空洞，防止地质灾害的发生。

本文档旨在介绍采空区灌浆的施工方案，包括施工前准备工作、灌浆材料的选择、施工方法和施工注意事项等内容。

二、施工前准备1.调查分析：在施工前，应进行采空区的调查分析，确定采空区的形状、规模和深度，以便合理选择施工方法和灌浆材料。

2.施工方案设计：根据调查分析的结果，设计合理的施工方案，包括灌浆工艺流程、灌浆点的选取和灌浆材料的用量等。

3.施工人员培训：培训施工人员，使其了解施工方案和操作流程，并掌握相应的安全要求和操作技能。

三、灌浆材料的选择采空区灌浆的材料选择应满足以下几个要求： 1. 抗压强度高：灌浆材料应具有较高的抗压强度，以保证填充的空洞能够承受地质应力。

2. 抗渗透性好：灌浆材料应具有良好的抗渗透性，以防止地下水的渗入和影响灌浆效果。

3. 与岩体相容性好：灌浆材料应与周围的岩体相容性好，不会引起岩体破碎和其它不良反应。

4. 施工性能好：灌浆材料应具备较好的流动性和自流平性，以便在施工过程中能够顺利灌注到位。

常用的灌浆材料包括水泥灌浆、膨胀材料灌浆和聚合物灌浆等，根据具体情况选择合适的材料进行灌浆。

四、施工方法1.钻孔准备：根据设计要求，在采空区周围的岩体上钻孔，用以灌浆。

2.灌浆设备准备：准备好灌浆设备，包括灌浆车、灌浆管和灌浆泵等。

3.灌浆进程：将灌浆材料通过灌浆泵从灌浆车输送至灌浆点，利用灌浆管将材料注入钻孔中，直至灌浆点处出现材料溢出为止。

4.灌浆参数控制：在施工过程中，应控制好灌浆的参数，如灌浆速度、灌浆压力和灌浆量等，以保证灌浆效果的质量和安全。

五、施工注意事项1.安全防护：施工过程中，严格按照安全操作规程进行，做好个人防护工作，避免发生安全事故。

2.环境保护：施工过程中，应注意保护环境，避免污染土壤和地下水资源。

3.质量控制：对灌浆材料的质量进行严格把控，确保灌浆效果符合设计要求。

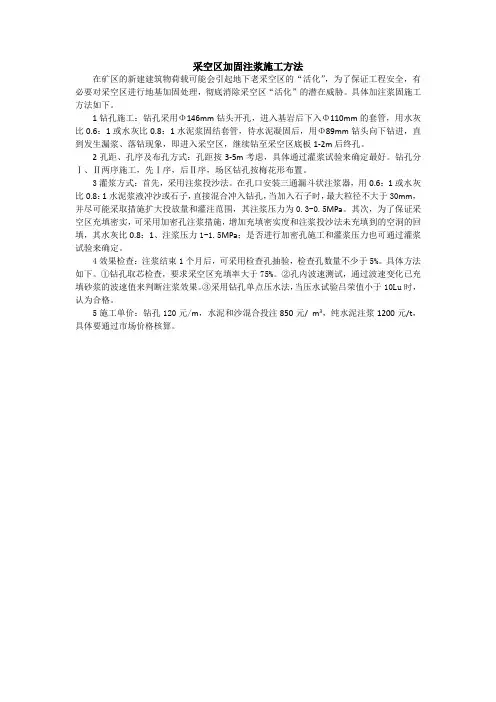

采空区加固注浆施工方法
在矿区的新建建筑物荷载可能会引起地下老采空区的“活化”，为了保证工程安全，有必要对采空区进行地基加固处理，彻底消除采空区“活化”的潜在威胁。

具体加注浆固施工方法如下。

1钻孔施工：钻孔采用Φ146mm钻头开孔，进入基岩后下入Φ110mm的套管，用水灰比0.6：1或水灰比0.8：1水泥浆固结套管，待水泥凝固后，用Φ89mm钻头向下钻进，直到发生漏浆、落钻现象，即进入采空区，继续钻至采空区底板1-2m后终孔。

2孔距、孔序及布孔方式：孔距按3-5m考虑，具体通过灌浆试验来确定最好。

钻孔分Ⅰ、Ⅱ两序施工，先Ⅰ序，后Ⅱ序，场区钻孔按梅花形布置。

3灌浆方式：首先，采用注浆投沙法。

在孔口安装三通漏斗状注浆器，用0.6：1或水灰比0.8：1水泥浆液冲沙或石子，直接混合冲入钻孔，当加入石子时，最大粒径不大于30mm，并尽可能采取措施扩大投放量和灌注范围，其注浆压力为0.3-0.5MPa。

其次，为了保证采空区充填密实，可采用加密孔注浆措施，增加充填密实度和注浆投沙法未充填到的空洞的回填，其水灰比0.8：1、注浆压力1-1.5MPa；是否进行加密孔施工和灌浆压力也可通过灌浆试验来确定。

4效果检查：注浆结束1个月后，可采用检查孔抽验，检查孔数量不少于5%。

具体方法如下。

①钻孔取芯检查，要求采空区充填率大于75%。

②孔内波速测试，通过波速变化已充填砂浆的波速值来判断注浆效果。

③采用钻孔单点压水法，当压水试验吕荣值小于10Lu时，认为合格。

5施工单价：钻孔120元/m，水泥和沙混合投注850元/m3，纯水泥注浆1200元/t，具体要通过市场价格核算。

目录一、岩土工程条件 (1)1、工程概况 (1)2、岩土工程条件 (2)二、采空区地基注浆处理方案..............................................................................1 3 1．设计依据......................................................................................................1 3 2．采空区地基处理方案.......................................................................................1 3 3．采空区地基注浆处理设计.................................................................................1 4 3．1注浆处理范围.............................................................................................1 4 3．2注浆处理深度.............................................................................................1 4 3．3注浆孔平面布置及工作量..............................................................................1 6 3．4注浆施工顺序.............................................................................................1 7 3．5注浆材料及水泥消耗量估算...........................................................................1 7 3．6注浆设备...................................................................................................1 8 3．7注浆工艺...................................................................................................1 8 3．8异常情况的处理 (20)3．9动态管理与信息化施工 (20)三、注浆效果检测…………………………………………………………………………………2 11．注浆效果检测……………………………………………………………………………2 1 2．长期观测与监测…………………………………………………………………………2 1附图钻孔压水试验曲线图(11页)附件注浆试验成果(4页)唐山市曙光大厦采空区地基注浆处理设计方案受唐山通德房地产开发有限公司(以下简称‘‘业主’’)委托，中冶地勘岩土工程有限责任公司(以下简称“我院’’)承担了唐山市路南区曙光大厦采空区地基注浆处理设计工作。

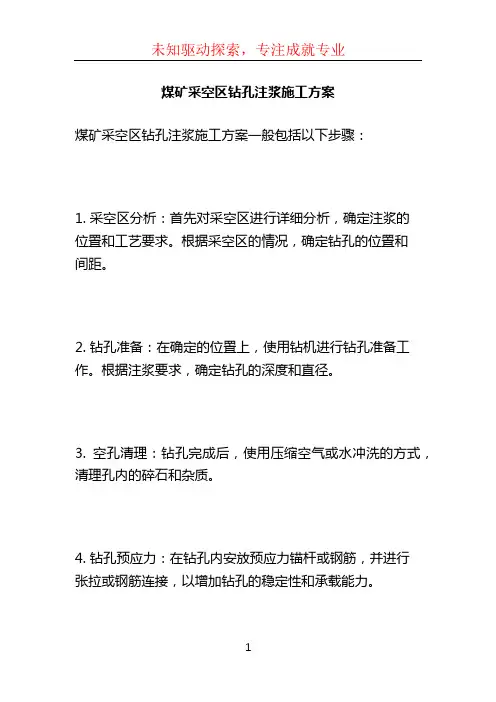

煤矿采空区钻孔注浆施工方案
煤矿采空区钻孔注浆施工方案一般包括以下步骤：
1. 采空区分析：首先对采空区进行详细分析，确定注浆的
位置和工艺要求。

根据采空区的情况，确定钻孔的位置和
间距。

2. 钻孔准备：在确定的位置上，使用钻机进行钻孔准备工作。

根据注浆要求，确定钻孔的深度和直径。

3. 空孔清理：钻孔完成后，使用压缩空气或水冲洗的方式，清理孔内的碎石和杂质。

4. 钻孔预应力：在钻孔内安放预应力锚杆或钢筋，并进行
张拉或钢筋连接，以增加钻孔的稳定性和承载能力。

5. 浆液配制：根据注浆材料的要求，按照一定的比例配制
注浆浆液。

根据实际需要，可以选择使用水泥浆、环氧树
脂浆等。

6. 注浆施工：使用泵车将配制好的注浆浆液注入钻孔中。

根据不同情况，可以选择顺注浆、逆注浆、压注浆等不同
注浆方法。

7. 注浆过程控制：在注浆过程中，需要进行浆液压力和注
入速度的实时监测和调整。

根据实际情况，及时调整浆液
的配比和注浆参数。

8. 注浆固化：注浆完成后，需要等待一定的时间进行固化。

在固化过程中，需要进行监测和记录注浆的固化情况。

9. 精细化施工：根据实际情况，可以选择对注浆区域进行
二次注浆或修补，以确保注浆效果的细化和完善。

10. 工程验收：对施工完成的钻孔注浆进行验收，确保施工质量和效果符合要求。

以上是一般的煤矿采空区钻孔注浆施工方案，根据不同的
具体情况和要求，可能会有所差异。

因此，在实际施工中，需要结合具体情况进行详细设计和操作。

采空区注浆处理方案设计评审意见【实用版】目录1.前言2.设计背景与目的3.采空区注浆处理方案4.评审意见及建议5.总结正文【前言】随着我国矿业经济的快速发展，矿区地表沉降问题日益严重，给矿区生态环境和居民生活带来很大影响。

其中，采空区地表沉降是矿区地表沉降的主要原因之一。

采空区地表沉降处理方法有很多，注浆处理是其中一种有效方法。

本文主要介绍了采空区注浆处理方案的设计及评审意见。

【设计背景与目的】采空区地表沉降是由于地下矿产开采后，地表结构破坏，形成空洞，导致地表沉降。

采空区注浆处理方案旨在通过注浆填充空洞，增强地表结构的支撑能力，从而减缓地表沉降速度，恢复地表形态。

本方案设计旨在提高采空区地表沉降处理效果，降低处理成本，提高土地资源利用率。

【采空区注浆处理方案】1.浆液选择：根据采空区的地质条件、空洞大小、分布及地表沉降情况，选择合适的浆液。

浆液要求具有良好的流动性、充填性、凝固性和抗压强度。

2.注浆方式：采用压力注浆法，利用注浆泵将浆液输送至采空区，通过压力使浆液填充空洞。

注浆过程中，应控制注浆压力、速度和浆液浓度，以保证浆液充分填充空洞。

3.注浆孔布置：根据采空区地表沉降情况，布置适当密度的注浆孔，以保证浆液充分覆盖沉降区域。

4.浆液固化：注浆后，等待浆液固化，以增强地表结构的支撑能力。

固化过程中，应注意控制温度和湿度，以保证浆液充分固化。

【评审意见及建议】1.进一步完善浆液性能试验，优化浆液配方，提高浆液的填充性能和抗压强度。

2.注浆过程中，应加强监测，确保注浆效果满足设计要求。

3.对采空区地表沉降情况进行详细调查，合理布置注浆孔，提高注浆效果。

4.在设计方案中，应充分考虑环境保护和生态恢复，降低对周边环境的影响。

【总结】采空区注浆处理方案是一种有效的地表沉降处理方法。

通过合理的浆液选择、注浆方式、孔布置及浆液固化，可以提高地表沉降处理效果，降低处理成本，提高土地资源利用率。

1、治理方案选择依据《矿山开采沉陷学》理论及煤矿“三下”采煤经验，结合国内多个采空区治理工程实践，通常采用条带式注浆法和全胶结注浆法。

条带式注浆法是在采空区影响范围内，在采空区形成类似煤炭系统的“保安煤柱”，起着支撑采空区及上覆岩层的作用，该方法材料用量较小，但施工相对复杂。

全胶结注浆法是在采空区影响范围内，按一定孔距和排列方式，布设足量的注浆孔，用钻机成孔，通过注浆泵、注浆管，将水泥粉煤灰浆注入采空区及上覆岩体裂隙中，浆液经过固化，胶结岩层裂隙带，同时采空区的浆液形成的结石体对其上覆岩层形成支撑作用，阻止上覆岩层的进一步冒落塌陷。

全胶结注浆法已在国内多个采空区治理工程中取得了成功的经验，该方法施工相对简单，安全性高，施工工艺成熟，施工易于管理，但缺点是材料用量较大。

两种方法比较，本次注浆采用全胶结法。

2、采空区注浆治理范围2.1采空区治理长度治理长度为铁路路线走向上采空区（空洞）实际分布长度。

当采空区煤层较厚，地表变形破坏严重，采空区治理长度应考虑增加覆岩移动角影响范围内的治理长度。

2.2采空区治理宽度采空区治理宽度可按如下公式计算：①倾斜岩层时路线与岩层走向平行或者斜交：L=D+2B+（2h ctgφ+H下ctgβ‘+ H上 ctgγ’）②水平岩层时：L=D+2B+2（h ctgφ+H ctgδ）式中：L——垂直铁路中线的水平方向宽度（m）；D——铁路路基底面宽度（m）；B——路基维护带一侧的宽度（一般为10m）；h——上覆松散层厚度（m）；H——采空区上覆基基岩厚度（m）；φ——松散移动角（°），一般取45°；δ——走向方向采空区上覆基岩移动角（°）；β‘——下山方向采空区上覆基岩移动角（°）；γ’——上山方向采空区上覆基岩移动角（°）；2.3采空区治理深度采空区治理深度一般不小于采空区底板深度。

4、采空区注浆体积与注浆量采空区空隙体积为拟处理采空区范围内的矿层体积乘以回采率，并扣除采空区因顶板冒落已经产生的变形。

公路项目采空区注浆施工方案目录1.1施工方式 (2)1.2注浆孔设计 (2)1.2.1、帷幕注浆孔布设 (2)1.2.2、注浆孔布设 (2)1.3注浆材料的配置及浆液配合比设计 (2)1.3.1、注浆材料的配置 (2)1.3.2、浆液配合比设计 (2)1.4采空区注浆量设计 (3)1.5注浆系统准备部署 (4)1.5.1、注浆系统构成 (4)1.5.2、注浆系统配置要求 (4)1.6注浆施工工艺及要求 (6)1.6.1、钻探施工顺序 (7)1.6.2、钻探流程 (7)1.6.3、浇铸孔口管 (8)1.6.4、注浆材料的配制 (8)1.6.5、注浆工艺及技术要求 (9)1.7工程质量检测 (10)1.7.1注浆质量检测方法及技术要求 (11)1.7.2、钻探检测 (11)1.7.3、物探检测法 (12)1.7.4、变形监测法 (12)公路项目采空区注浆施工方案1.1施工方式在地表施工钻孔，钻孔深度达到一1煤层采空区底板下2m，将注浆管密封在煤矿采空区上覆岩层中，采用泥浆泵，将浆液注入煤矿采空塌陷区和其上覆的岩层裂隙带中，浆液的结石体阻止上覆岩层及地表的进一步沉降、塌陷和变形，从而达到治理采空区之目的。

浆液类型采用水泥粉煤灰浆。

1.2注浆孔设计注浆管选用直径不小于50mm的钢管，需投入集料时，管径不应小于89mm，注浆管长度为地面上0.5m至法兰盘下1.0m处。

采空区注浆孔的设计深度原则为地表至一1煤采空区底板以下2.0m（或地表至见到一1煤层采空区底板下的铁铝岩系止）。

每百米孔斜应小于1°。

平面按帷幕注浆孔和注浆孔分别布设。

采空区注浆孔孔位坐标采用2000国家大地坐标系，高程采用1985年国家高程基准。

1.2.1、帷幕注浆孔布设帷幕注浆孔为治理区最边缘一排孔，孔距为10m。

1.2.2、注浆孔布设注浆孔梅花型布设，先沿公路中心线布设，桥梁宽度范围内：孔距10m、排距10m，路基（桥梁宽）外孔距15m、排距10m；路基巷道治理区范围内：孔距15m、排距15m。

采空区灌浆施工方案1. 引言采空区是指在矿山开采中由于矿石的采出而形成的空洞区域。

在采空区的上方，地面会出现沉陷、裂缝和陷落的风险，给地表和地下水系统带来安全隐患。

为了保证矿山开采的安全性和环境保护，采空区灌浆施工是一种常用的处理方法。

本文档旨在介绍采空区灌浆施工方案，包括施工前的准备工作、施工过程和施工后的监测与维护等内容。

2. 施工前准备2.1 采空区灌浆项目可行性评估在开始采空区灌浆施工之前，需要进行项目可行性评估。

评估内容包括采空区的形态和尺寸、地质条件、水文地质特征等，以确定灌浆方案的可行性。

2.2 材料准备采空区灌浆材料包括水泥、混凝土、聚合物等。

在施工前需准备充足的材料，并进行质量检测，确保其符合相关标准和要求。

2.3 设备准备采空区灌浆施工需要使用搅拌设备、喷射泵等设备。

在施工前需要检查设备的完好性，并进行必要的维护和修理，以确保施工过程的顺利进行。

2.4 施工方案设计根据采空区的尺寸、形态和地质条件，设计合理的灌浆方案。

方案设计包括灌浆混凝土的配合比、喷射压力和喷射速度等参数的确定。

3. 施工过程3.1 施工人员培训在施工前，对施工人员进行培训，包括灌浆材料的使用方法、设备操作技巧、安全规范等内容。

培训的目的是提高施工人员的技术水平和安全意识。

3.2 采空区清理在施工前，需要对采空区进行清理，清除杂物和不稳定的岩石。

清理工作要注意施工人员的安全，避免发生意外事故。

3.3 灌浆施工灌浆施工包括混凝土配制、搅拌、输送和喷射等过程。

在施工过程中，要注意混凝土的浇筑和喷射的连续性，确保灌浆材料的均匀性和致密性。

3.4 施工质量控制在施工过程中，需要进行施工质量的控制。

包括对混凝土的抗压强度、密度和渗透性等进行监测和检测，确保施工质量符合要求。

4. 施工后监测与维护4.1 监测方法在灌浆施工完成后，需要对采空区进行监测。

监测方法包括地面沉降观测、应力监测、渗流观测等。

通过监测，及时发现和解决采空区的安全隐患。

采空区注浆治理工程设计及施工浅析2.河北建研建筑设计有限公司河北石家庄 050021摘要：由于我国在工程建设中经常遇到对工程建设不利的采空区，因此有关采空区治理的问题也倍受重视。

通过对多个采空区注浆治理工程的总结，对工程中普遍关注的问题，如注浆孔的布置、注浆材料的选择、注浆量的设计、注浆压力的计算、浆液配合比设计、钻孔和注浆施工工艺、工程质量检测等，进行了比较系统的分析。

由于是对多个工程的总结，因此所有的分析理论是建立在一般条件下采空区注浆治理的基础上的。

旨在为类似的工程在方案设计、施工组织设计时提供参考。

关键词：采空区，注浆，钻孔，注浆压力1．引言我国是煤炭开采大国，存在范围广泛的煤层采空区。

随着我国工程建设的快速发展，很多工程建设项目要坐落在采空区上，尤其是高速公路经常要经过采空区。

为满足工程建设场地地基的承载力要求，通常对采空区进行注浆治理，并针对其特点及地质条件等设计合理的施工方案。

通过对类似工程的总结，本文仅对一般条件下的采空区注浆治理工程中的设计及施工问题进行探讨和分析。

2．场地的稳定性评价2.1．理论分析当建筑物建在影响范围以内时，可按下式验算地基的稳定性。

设拟建建筑物基底单位压力为P0，则作用在采空区顶板上的压力Q为：式中：G——巷道单位长度顶板上岩层所受的总重力(kN/m)B——巷道宽度(m)f——巷道单位长度侧壁的摩阻力(kN/m)H——巷道顶板的埋藏深度(m)γ——岩层的重度φ——岩体的内摩擦角当H增大到一定深度，是顶板岩层恰好保持自然平衡（即Q=0），此时的H 称为临界深度H0，则当H＜H0时，地基不稳定；H0＜H＜1.5H0时，地基稳定性差；H＞1.5H0时，地基稳定。

2.2．工程分析根据已有工程实例分析可知，采空区对地基的影响可通过煤层开采深厚比和煤层开采宽深比作简单地定性分析。

①煤层开采深厚比深厚比=H/M ，H为煤层开采深度，M为煤层厚度根据经验，深厚比必须大于150，地面才稳定；深厚比小于20，地面为连续变形，可能出现坍塌陷坑。

采空区钻孔注浆施工工法中铁十九局集团第二工程有限公司于占双罗莹满学坤一、前言随着科学技术的发展和人类文明的进步，地下空间利用的形态，已千姿百态，越来越多的地下工程和地基基础工程实践证明：地下空间的利用将日益扩展，注浆工艺的研究已成为保证工程质量和安全的重要手段。

2001年我公司承建的祁临高速公路十二标段采空区处治工程，有注浆孔274个，孔深在100～150m之间，累计钻孔33288m。

在施工实践中，通过探索试验，总结出一套行之有效的施工方法，现加以分析研究、总结形成本工法。

二、工法特点1、设备和工艺简便灵活。

2、施工占用空间小，对交通影响小，对市政环境影响小。

3、工期短、见效快，适用范围广。

4、加固深度易于控制。

三、适用范围本工法适用于埋层较深的地下溶洞、煤矿采空区、井下巷道及市区内地下洞室的回填加固施工。

四、施工工艺（一）工艺原理本工法利用深孔钻机成孔，下注浆管，然后浇筑孔口管。

先进行周边帷幕孔注浆再进行注浆孔注浆，浆液在压力作用下，进入土体，充填土体中的空隙，如果土体中有空穴（如采空区、巷道等），那么浆液就会充填固结起到加固作用。

由于浆液的充填在压力作用下扩散前进，对周围的土体同时产生挤密效应和扩散效应，使土体的孔隙比减少。

（二）工艺流程1、采空区钻孔注浆总体流程（见图1 ）2、钻孔施工工艺流程（见图2）3、浇铸孔口管施工工艺流程（见图3）4、帷幕孔注浆施工工艺流程（见图4）5、注浆孔注浆施工工艺流程（见图5）6、质量检查施工工艺流程（见图6）（三）施工要点1、施工准备：搞好“三通一平，建立注浆站，清理施工现场。

钻孔注浆设备及施工人员，注浆材料进场。

2、钻孔：首先按设计图纸上的孔位坐标，用GTS711全站仪逐孔测量放线，木桩红布标记，要求误差小于1m。

采用1000型钎孔锤钻机和300型钻机钻进。

开孔采用130钻头，当穿过松散土层，进入好围岩2～3m后下φ127套管，换110钻头钻进。

3、孔深达到设计深度后提钻杆，下注浆管，注浆管外露长度在0.5～1m左右。

采空区注浆施工方案1. 引言采空区是指在矿山或与矿山相关的地下作业中，由于矿石的采取造成的地下空间。

采空区的存在对矿山和周边环境的稳定性造成了一定的威胁。

为了确保地下空间的稳定，采空区注浆施工成为一种常用的处理方式。

本文将介绍采空区注浆施工方案的基本原理、施工流程和技术要点。

2. 基本原理采空区注浆施工是通过注入水泥浆剂或其他合适的浆剂，填充采空区内的空隙，增加地层的强度和稳定性。

其基本原理如下：1.填充空隙：采空区注浆施工的主要目的是填充采空区内的空隙，使地层变得紧密，增加其强度和稳定性。

2.固化地层：注入的浆剂与地层中的水分及天然松散物质发生反应，形成固体物质，进一步增强地层的稳定性。

3.阻止积水：采空区往往容易积水，注浆施工可以形成隔水层，阻止周边地下水涌入采空区，进一步保障地下空间的稳定。

3. 施工流程采空区注浆施工的具体流程如下：1.前期准备：在施工前，需要进行对采空区的勘察和调查，确定其区域范围和特征。

同时，也需要准备好所需要的材料和设备，包括浆剂、注浆设备等。

2.施工准备：施工前的准备工作包括清理采空区内的杂物和积水，确保施工环境整洁且具备安全条件。

同时，还需围绕采空区设置监测点，监测施工过程中的地下水位、地表沉降等指标。

3.注浆施工：根据设计要求，选择合适的注浆设备和浆剂进行施工。

施工中需要根据采空区的情况确定注浆点、注浆顺序和注浆量。

同时，需定期进行地下水位监测和施工效果评估，确保施工质量。

4.施工后处理：施工结束后，需要对注浆施工区域进行清理和恢复工作，包括清除施工设备和材料、填平地表沉降等。

4. 技术要点在采空区注浆施工过程中，需要注意以下技术要点：1.浆剂选择：根据采空区的特点，选择适合的浆剂。

常见的浆剂包括水泥浆剂、聚合物浆剂等，选择时需考虑其渗透性、固化时间等指标。

2.注浆点设置：根据采空区的形状和结构，合理设置注浆点。

通常情况下，注浆点应尽量靠近采空区的周边，并确保注浆均匀分布。

注浆填充技术在采空区地基处理中的应用
注浆填充技术是采空区地基处理中常用的技术之一，它可以解决采空
区地基不均匀沉降的问题，有效提高地基的承载能力，保障采空区上
部工程的安全性。

注浆填充技术的原理是在采空区内注入特定比例的水泥、砂浆或其他
材料，填充采空区的空洞，形成一种新的地基结构。

这种新的地基结
构具有较高的强度和稳定性，能够实现采空区上部工程的平稳运行。

注浆填充技术的应用范围非常广泛，可以用于各种采空区地基处理工
程中。

例如，在煤炭开采中，为了避免采空区突水和坍塌，需要对采
空区进行填充处理。

在城市建设中，由于地下铁道和地下通道的建设，也需要对采空区进行处理，以保障上部工程的稳定性和安全性。

注浆填充技术的优点在于施工周期短，效果显著。

其施工过程比较简单，只需将混凝土浆液通过钢管注入采空区内即可完成填充。

此外，
注浆填充技术填充后的采空区，可以有效地减少地面沉降，提高地基
的承载力，保障上部工程的安全性。

在采空区地基处理工程中，注浆填充技术也存在一些局限性。

例如，
在采空区地质情况较为复杂的情况下，该技术的应用需要更加谨慎。

此外，注浆填充技术的施工成本较高，需要根据现场情况进行合理的规划和设计。

总之，注浆填充技术是一种非常有效的采空区地基处理技术，具有显著的施工效果和应用优势。

在实际工程应用中，需要根据具体情况进行合理的规划设计，以达到最佳的效果。
