深基坑施工监测方案深基坑工程是现代城市建设中不可或缺的一部分,它能够为高层建筑、地下通道等大型工程提供稳定的基础支撑。
然而,由于施工过程中的地下水变化、土体变形等因素的存在,深基坑工程在施工过程中存在一定的风险。
因此,对深基坑施工进行监测是至关重要的,可以及时发现和解决施工过程中的问题,确保工程的安全和顺利进行。
一、地质勘察和监测点布置在深基坑工程施工前,必须进行全面详细的地质勘察,有针对性地了解施工区域的地质情况,包括地下水位、土层厚度、土质性质等。
基于地质勘察结果,对监测点的布置进行合理规划。
监测点的数量和位置应能够全面反映施工过程中的变化情况,常见的监测点有地表沉降监测点、竖向位移监测点、孔隙水压力监测点等。
二、地表沉降监测地表沉降是深基坑施工过程中最常见的变形现象之一。
通过地表沉降监测,可以及时发现并纠正可能导致基坑失稳的情况。
地表沉降监测一般采用沉降观测点布设的方法,将观测点设置在基坑周围,通过测量点的位移可以得到地表沉降的情况。
监测结果应及时分析和评估,根据情况进行调整和处理。
三、竖向位移监测深基坑施工过程中地下土体的位移情况是需要密切关注的。
通过竖向位移监测,可以了解土体变形的程度,判断土体的稳定性,并及时采取相应的措施。
竖向位移监测通常采用沉降观测仪器进行,将测点设置在基坑边缘、支护结构等位置。
监测结果可为工程设计和施工提供重要参考。
四、孔隙水压力监测地下水是深基坑施工中最主要的控制因素之一,对其变化进行监测是判断工程稳定性的重要手段。
孔隙水压力监测可以反映地下水的变化情况,及时发现地下水位的上升或下降情况,并采取相应的排水措施。
监测孔隙水压力通常采用水压计进行,将测点设置在基坑周围和下部地层中。
五、应力监测深基坑施工过程中,土体的应力状态是影响工程稳定性的重要因素之一。
通过应力监测,可以了解土体的变形和破坏情况,为工程设计和施工提供依据。
应力监测通常采用应变计进行,将测点设置在基坑边缘、支护结构等位置,监测不同方向上的应力变化。
深基坑施工监测方案深基坑施工是一种重要的地下建筑工程形式,为了确保基坑施工过程中的安全和稳定性,需要进行细致的监测和控制,以及有效的应对措施。
本文将就深基坑施工监测方案进行探讨。
一、监测目标深基坑施工监测的目标是对基坑工程施工过程中各项参数和指标进行监测,主要包括:土壤位移、支撑结构变形、地下水位、沉降、裂缝变化等。
通过监测这些指标,可以及时发现施工过程中可能出现的问题,采取相应的措施进行调整和修正。
二、监测方法1. 土壤位移监测采用高精度测量仪器,如全站仪、陀螺仪等,对基坑周边的固定点进行位移监测。
监测时间周期为每日、每周和每月,并记录监测数据,进行分析和评估。
2. 支撑结构变形监测选择适当的变形测量仪器,如倾斜仪、水平测量仪等,对支撑结构进行变形监测。
监测频次为每天、每班、每小时,并及时记录监测数据。
3. 地下水位监测使用水位计或压力传感器等仪器,对基坑内外地下水位进行监测。
监测频次为每天、每周,并记录监测数据。
同时,要与附近建筑物及地下管线进行联动监测,确保施工过程中的水位变动对周边环境无影响。
4. 沉降监测采用经验法和仪器法相结合的方法,对基坑区域和周边区域进行沉降监测。
经验法包括基坑周边建筑物的观测和技术交底,仪器法则使用精密测量仪器进行监测,并将监测数据进行分析和评估。
5. 裂缝变化监测通过视觉观测和测量仪器相结合的方法,对基坑周边建筑物的裂缝变化进行监测。
监测频次为每日、每周,并记录监测数据,并及时采取措施进行处理。
三、监测数据处理在监测过程中,应将监测数据进行及时整理和处理,主要包括以下几个方面:1. 数据分析将监测数据进行统计分析和评估,以便了解施工过程中存在的问题和隐患,并及时采取相应的措施进行调整和整改。
2. 结果报告每次监测结束后,应编制监测结果报告,详细记录监测过程、数据和分析结果。
报告中应包括监测数据的图表展示和文字说明,以便后续工作的参考。
四、应急措施1. 监测告警在施工监测过程中,如发现土壤位移超出允许范围、支撑结构变形异常、地下水位剧烈波动等情况,应及时发出告警信号,采取紧急措施进行应对。
深基坑监测技术方案深基坑监测技术方案一、前言深基坑工程是城市地下建筑工程中常见、大型的工程之一,其施工对周边环境和地下构造有一定的影响,并且其施工难度大、风险性高。
因此,在深基坑工程的施工过程中,对基坑周围的地下环境和施工现场进行实时监测,是保障周边环境安全和工程顺利进行的必要手段。
本文将介绍深基坑监测技术方案,以期为深基坑施工提供技术保障。
二、监测内容深基坑的监测内容主要包括以下方面:1、基坑土体和周围构造物的变形和沉降情况2、基坑周围地下水位的变化3、基坑周围地面的变形和沉降情况4、基坑周围噪音、振动等环境因素的监测5、基坑周围温度、湿度等气象因素的监测6、基坑周围交通等外部因素对施工现场的影响三、监测技术深基坑的监测技术主要包括以下方面:1、测量监测技术通过在深基坑施工现场进行土体的变形测量、沉降监测、地面变形测量等,以及在基坑周围进行地下水位监测等,实时获取基坑周围土体和水位等因素的变化情况,以便对施工进行调整。
2、遥测监测技术通过在基坑、周边地下水位点、周边气象站等设备上安装遥测设备,将监测数据传输到指挥中心,实时进行监测和分析,及时发现和解决问题。
3、影像监测技术通过安装摄像头等设备在基坑周围进行监测,以实时获取现场的施工情况和周边环境的变化情况,并可在指挥中心进行实时监控,及时得知施工现场情况,做好施工管理和环境保护。
四、数据处理和分析深基坑的监测数据经过采集,需要进行科学的数据处理和分析,以取得有效的结果。
数据处理和分析主要包括以下环节:1、数据预处理对采集的监测数据进行预处理、滤波处理等操作,以提高监测精度。
2、数据分析对采集的监测数据进行分析,通过分析结果找出数据中存在的问题,并结合实际情况进行分析,以便制定针对性施工措施。
3、数据传输将监测数据传输至指挥中心或工程方相关人员,以便实时监测和及时处理问题。
五、施工管理为了保证深基坑的施工安全和质量,需要进行施工管理,包括:1、施工技术管理在深基坑的设计和施工中,需要严格按照相关标准和规范进行管理,尽可能降低施工风险,并在施工过程中采取有效措施保证施工质量。
曹妃甸工业区西港路管线工程基坑监测施工方案编制复核审核中交一公局第三工程有限公司曹妃甸工业区西港路管线工程项目部2016年4月2日1、工程概况施工现场紧邻已修完的道路和一个厂房(唐山鑫联环保科技有限公司),基坑开挖深度2.9米~9。
7米。
基坑支护体系:基坑支护采用双排拉森IV钢板桩支护,钢板桩根据基坑深度采用9米和12米长钢板桩,围檩采用双拼40工字钢,支撑采用Φ529mm钢管.基坑止水、排水体系:基坑止水采用钢板桩止水,基坑底部沿周边设置排水沟与集水井进行集水明排。
2、监测方案2。
1 监测设计依据1。
《建筑基坑工程监测技术规范》(GB50497-2009)2.《建筑基坑支护技术规程》(JGJ120-99)3.《工程测量规范》(GB50026—2007)5。
《建筑变形测量规范》(JGJ8—2007)6。
《建筑边坡工程技术规范》(GB50330—2002)7.《城市测量规范》(CJJ8—99)8.《全球定位系统城市测量技术规程》(CJJ73—97)9。
《建筑地基基础工程施工质量验收规范》(GB50202-2002)2。
2监测项目监测内容设置取决于工程本身的规模、施工方法、地质条件、环境条件等,本着经济、合理、有效的原则,根据设计要求并结合本工程特点,确定本工程的监测对象为:基坑支护结构。
依据本工程基坑支护设计方案确定本基坑工程的监测内容和项目如下:1)钢板桩顶水平位移2)钢板桩顶沉降3)周边建筑物和既有道路沉降观测4)支撑变形观测5)裂缝监测2.3钢板桩水平位移监测基坑开挖过程中,由于基坑受外部压力的影响,钢板桩会产生水平位移,因此在钢板桩顶上设置水平位移观测点.测点布置:沿两侧钢板桩顶均匀布设位移监测点,喷红漆编号做标记,监测点间距约5米.监测仪器:使用全站仪或者GPS;坡顶水平位移监测点布置图见附图。
2。
4钢板桩垂直位移监测钢板桩顶沉降是基坑基本监测项目,它最直接地反映支护结构外围的土体变形情况。
深基坑施工监测方案为确保深基坑施工的安全性和可靠性,本文提出了一份深基坑施工监测方案。
该方案包括监测目标、监测内容、监测方法和监测频率等方面。
通过合理的监测手段和措施,能够及时发现并解决施工过程中的问题,保障工程质量,并最大程度地降低施工风险。
1. 监测目标深基坑施工监测的目标是全面掌握工程施工过程中的变形、沉降、应力等情况,确保基坑的稳定和周边环境的安全。
具体目标包括:1.1 基坑变形监测:监测基坑的水平位移、垂直位移和旋转位移等变形情况,及时了解基坑的形变趋势,判断基坑结构的稳定性。
1.2 周边建筑物变形监测:对周边建筑物进行水平位移和沉降监测,以判断基坑施工对周边建筑物的影响,并及时采取相应措施。
1.3 周边地面沉降监测:监测周边地面沉降情况,评估施工对地下水位及地基的影响,保证周边环境的稳定。
1.4 轴力监测:监测基坑支护结构的轴力情况,判断结构的受力状态,及时调整支护结构的施工方案。
2. 监测内容深基坑施工监测的内容涵盖了各个方面的参数和指标。
具体监测内容包括:2.1 基坑变形监测:每隔一定时间对基坑内部和周边地表进行变形监测,使用全站仪或测斜仪进行测量,记录基坑的水平位移、垂直位移和旋转位移等变形数据。
2.2 周边建筑物变形监测:对周边建筑物进行水平位移和沉降监测,使用测点标志和测斜仪等设备定期进行测量,记录建筑物的变形数据。
2.3 周边地面沉降监测:在不同位置设置监测点,使用水准仪或激光水准仪等设备进行地面沉降监测,记录地面沉降情况。
2.4 轴力监测:在基坑支护结构上设置应变片或应变计,监测支护结构的轴力情况,记录轴力数据。
3. 监测方法为了确保监测数据的准确性和可靠性,深基坑施工监测采用了多种监测方法。
具体监测方法包括:3.1 全站仪测量法:通过使用全站仪对基坑内部的参考点和周边地表的监测点进行测量,获取基坑的变形数据。
3.2 测斜仪测量法:在基坑内部和周边地表设置测斜仪,并定期对其进行测量,监测基坑和周边建筑物的变形情况。
深基坑施工监测方案一、项目概述深基坑工程是指土木工程中深度超过3米的基坑挖掘工程,其施工困难度大、风险高,需要进行持续而严密的监测工作。
本监测方案针对深基坑施工监测的全过程进行设计,旨在确保施工的安全性和顺利进行。
二、监测目标1.地质监测:对基坑周边的地质环境进行监测,包括土层的稳定性、地下水位以及地下水流动等情况,提前发现地质灾害隐患。
2.结构监测:对基坑周边的建筑物、道路、管线等结构进行监测,及时了解其受力情况,避免因基坑施工引起的损坏。
3.地下水监测:对基坑内的地下水位、水压等进行监测,确保基坑的排水畅通,从而保证施工的安全性和质量。
三、监测方法1.地质监测:采用地质勘探和地下水位监测等方法,对基坑周边的土层稳定性和地下水位进行实时监测,并定期进行分析和评估。
2.结构监测:采用挠度监测、应变测量以及烘箱干燥法等方法,对基坑周边的建筑物、道路、管线等进行结构监测,并记录监测数据,以便及时发现异常情况。
3.地下水监测:设置地下水位探头、水压计等监测设备,对基坑内部的地下水位和水压进行实时监测,并根据监测数据进行相应的处理和分析。
四、监测频率2.结构监测:在基坑开挖前、挖掘过程中和开挖完成后进行结构监测,根据需要可进行实时监测或定期监测,以确保结构的安全。
3.地下水监测:在基坑开挖前、挖掘过程中和挖掘完成后进行地下水位和水压监测,及时采取排水措施,确保基坑的排水正常。
五、监测报告1.地质监测报告:根据地质监测数据和分析结果,编制地质监测报告,评估基坑周边的地质环境稳定性和地下水位的变化情况,并提出相应的建议和措施。
2.结构监测报告:根据结构监测数据和分析结果,编制结构监测报告,评估基坑周边建筑物、道路、管线等的受力情况,并提出相应的建议和措施。
3.地下水监测报告:根据地下水监测数据和分析结果,编制地下水监测报告,评估基坑内部的地下水位和水压情况,并提出相应的建议和措施。
六、监测责任1.施工方:负责监测设备的安装、维护和数据的收集及整理工作,按照监测方案的要求进行监测,并保证监测设备的正常运行。
深基坑监测方案深基坑监测是建设工程中非常关键的一项工作,目的是确保基坑施工的安全和稳定。
下面给出了一个深基坑监测方案的示例,以供参考。
一、监测目标:1. 监测基坑变形和沉降情况,包括水平位移、垂直变形和沉降速度等参数。
2. 监测基坑周边的地面沉降情况,包括径向沉降和破坏区域的扩展情况。
3. 监测基坑周围的建筑物和地下管线的变形情况,确保安全运营。
二、监测方法:1. 使用水平位移监测仪器对基坑周边的地面进行实时监测,记录并分析监测数据,发现任何异常变化。
2. 使用测斜仪对基坑内部的土体进行定期监测,分析土体的变形和沉降情况。
3. 使用沉降观测点和标高测量方法来监测基坑和周边地面的沉降情况。
4. 使用全站仪对基坑周边的建筑物进行定期监测,记录建筑物的变形情况。
5. 使用地下雷达和超声波探测仪对基坑周边地下管线进行定期监测,确保管线的完整性。
三、监测频率:1. 地面监测:每日监测一次,记录并分析数据。
2. 测斜监测:每周监测一次,记录并分析数据。
3. 沉降监测:每周监测一次,记录并分析数据。
4. 建筑物监测:每月监测一次,记录并分析数据。
5. 管线监测:每季度监测一次,记录并分析数据。
四、监测报告:1. 每次监测后,需要生成监测报告,记录监测数据和分析结果。
2. 每周整理一次监测报告,总结监测情况,并提出相应的建议和措施。
五、紧急预警和应急响应:1. 如果监测发现有任何异常情况,需要立即发出预警,并采取相应的紧急措施。
2. 监测人员需要有相应的培训和技能,能够在紧急情况下做出正确的应急响应。
六、监测人员:1. 由专业的监测公司派遣监测人员进行监测工作。
2. 监测人员应具备相关的专业背景和技能,能够熟练操作监测仪器设备,并能准确分析监测数据。
七、监测费用:1. 监测费用由施工单位承担,包括监测仪器设备的购买和维护,以及监测人员的人力成本。
2. 监测费用应计入工程造价。
以上是一个深基坑监测方案的示例,具体实施方案需要根据具体的工程要求进行调整和补充。
深基坑监测施工方案一、项目背景和目的深基坑施工是工程建设中常见的一项工作,其目的是为了解决工程中的土壤支护问题。
随着城市建设的不断发展,深基坑工程日益增多,为此,需要建立一套科学有效的监测施工方案,以确保施工过程的安全性和顺利性。
二、施工前的准备工作在深基坑监测施工方案中,施工前的准备工作至关重要。
首先,需要对基坑的边界和土质进行详细的调查和评估,以确定土层的强度和稳定性情况。
其次,需要制定具体的监测方案和安全措施,以确保施工过程中的监测工作能够有效进行。
三、设计监测方案1.监测点的确定:根据基坑的大小和形状,需要设计合理的监测点布置方案。
监测点应覆盖基坑的各个关键部位,如坑底、坑壁和坑口等。
同时,根据基坑所在地的土质特点,可以选择不同的监测方法,如测斜、测水位和测应力等。
2.监测仪器的选择和安装:根据监测点的位置和监测参数的要求,需要选择合适的监测仪器,并进行正确的安装和校准。
监测仪器的选择应该考虑到其测量范围、测量精度和使用方便程度等因素。
3.数据采集和处理:监测过程中得到的数据需要进行实时采集和处理。
可以通过传感器和数据采集系统实现数据的实时采集,并利用专业的监测软件对数据进行分析和处理。
同时,需要建立完善的数据备份和存档制度,以保证数据的完整性和可靠性。
四、施工中的监测措施1.现场巡检:深基坑施工过程中,需要安排专人进行现场巡检,以及时发现和处理施工过程中的问题。
巡检的内容包括坑底土层的沉降情况、坑壁的裂缝和滑动情况等。
2.监测数据的实时传输和分析:监测数据应该实时传输到监测中心,并由专业的工程师对数据进行分析和评估。
如果发现数据异常,需要及时采取相应的措施进行处理,以防止事故的发生。
3.应急预案的制定:在施工过程中,可能会遇到突发事件,如降雨、地震等。
为此,需要制定相应的应急预案,以便在紧急情况下能够及时采取措施进行处理,保障工程的安全。
五、监测报告的编制和总结深基坑监测施工结束后,需要编制监测报告,对监测数据进行总结和分析。
深基坑施工监测方案深基坑施工是一项关键而复杂的工程活动,为了确保工程质量和安全,监测方案是必不可少的工具。
本方案旨在提供一套可行的深基坑施工监测方案,并详细介绍其实施步骤、监测指标和方法。
一、方案概述深基坑施工监测方案是为了对施工期间的变形和沉降等关键参数进行实时监测,以确保施工的稳定性和安全性。
本方案包括以下几个方面的内容:监测设备的选择与布置、监测指标的确定、监测数据的处理与分析以及预警机制的建立。
二、监测设备的选择与布置1. 监测设备的选择根据基坑的尺寸、地质情况和工程要求,选择适合的监测设备。
通常包括测斜仪、水位计、应变仪、位移传感器等。
这些设备应具备高精度、稳定性强和能够实现远程监测等特点。
2. 监测设备的布置根据基坑的具体情况,合理布置监测设备。
监测点的设置应兼顾效果和经济性,避免出现监测死角。
监测设备的安装应符合相关标准和规范,以确保监测数据的准确性。
三、监测指标的确定1. 变形监测指标根据基坑施工的特点,确定合适的变形监测指标。
通常包括边坡变形、地表沉降、地下水位等参数。
这些指标可以根据不同工程阶段的要求进行细分,以便更加准确地评估基坑的稳定性。
2. 安全监测指标在深基坑施工过程中,安全是至关重要的。
确定合适的安全监测指标,如地表位移、沉降速率、围护结构变形等。
这些指标的监测可以提前发现潜在的安全隐患,及时采取措施避免事故的发生。
四、监测数据的处理与分析1. 数据采集与传输监测设备应具备数据采集、传输和存储的功能。
监测数据应定期采集并传输到数据中心或监测人员处。
数据的传输方式可以采用有线或无线传输,以确保数据的及时性和准确性。
2. 数据处理与分析监测数据应经过专业的数据处理和分析。
数据处理包括数据质量的评估、异常值的排除和数据的校准等。
数据分析则主要通过对监测数据的时序分析、趋势分析和空间分布分析来评估基坑的稳定性。
五、预警机制的建立根据监测指标的设定范围和变化趋势,建立合理的预警机制。

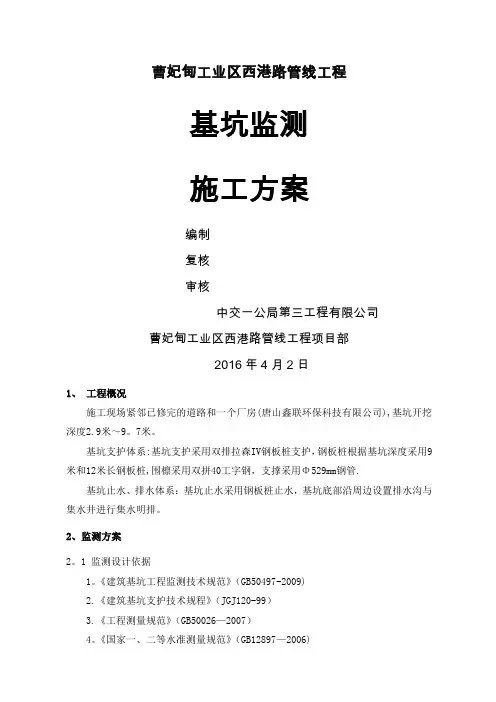

曹妃甸工业区西港路管线工程
基坑监测
施工方案
编制
复核
审核
中交一公局第三工程有限公司
曹妃甸工业区西港路管线工程项目部 2016年4月2日
1、工程概况
施工现场紧邻已修完的道路和一个厂房(唐山鑫联环保科技有限公司),基坑开挖深度2.9米~9.7米。
基坑支护体系:基坑支护采用双排拉森IV钢板桩支护,钢板桩根据基坑深度采用9米和12米长钢板桩,围檩采用双拼40工字钢,支撑采用Φ529mm钢管。
基坑止水、排水体系:基坑止水采用钢板桩止水,基坑底部沿周边设置排水沟与集水井进行集水明排。
2、监测方案
2.1 监测设计依据
1.《建筑基坑工程监测技术规范》(GB50497-2009)
2.《建筑基坑支护技术规程》(JGJ120-99)
3.《工程测量规范》(GB50026-2007)
4.《国家一、二等水准测量规范》(GB12897-2006)
5.《建筑变形测量规范》(JGJ8-2007)
6.《建筑边坡工程技术规范》(GB50330-2002)
7.《城市测量规范》(CJJ8-99)
8.《全球定位系统城市测量技术规程》(CJJ73-97)
9.《建筑地基基础工程施工质量验收规范》(GB50202-2002)
2.2 监测项目
监测内容设置取决于工程本身的规模、施工方法、地质条件、环境条件等,本着
经济、合理、有效的原则,根据设计要求并结合本工程特点,确定本工程的监测对象为:基坑支护结构。
依据本工程基坑支护设计方案确定本基坑工程的监测内容和项目如下:
1)钢板桩顶水平位移
2)钢板桩顶沉降
3)周边建筑物和既有道路沉降观测
4)支撑变形观测
5)裂缝监测
2.3 钢板桩水平位移监测
基坑开挖过程中,由于基坑受外部压力的影响,钢板桩会产生水平位移,因此在钢板桩顶上设置水平位移观测点。
测点布置:沿两侧钢板桩顶均匀布设位移监测点,喷红漆编号做标记,监测点间距约5米。
监测仪器:使用全站仪或者GPS;坡顶水平位移监测点布置图见附图。
2.4 钢板桩垂直位移监测
钢板桩顶沉降是基坑基本监测项目,它最直接地反映支护结构外围的土体变形情况。
测点布置:点位借用钢板桩顶水平位移监测点,在每次观测时将监测点顶端部作为高程测点。
监测仪器:使用水准仪1台,其精度为每公里中误差为±0.3mm,最小显示0.01mm,观测点精度不低于1mm;
监测方法:待点位稳固后,根据边坡开始施工后进行第一次观测。
2.5 周边建筑物及道路沉降观测
周边建筑物及道路沉降观测是基坑监测的最基本的项目,以防止基坑开挖过程中
基坑外围土体的变化导致周边建筑物及道路的突然变形。
测点布置:建筑物沉降点布设在基坑周边建筑物的四周拐角处及各重要部位,道路沉降点布设在道路向内侧1米位置处,在基坑开挖前,在道路相应位置处打钢钉设置沉降观测点,间距5米,喷红漆编号做标记。
监测仪器:使用水准仪1台。
监测方法:待点位稳固后,根据边坡开始施工后进行第一次观测。
2.6 支撑钢管垂直位移监测
测点布置:测点布置在每个支撑钢管的中部,采用喷红漆编号做标记。
监测仪器:使用水准仪1台。
监测方法:待点位稳固后,根据边坡开始施工后进行第一次观测。
2.7 裂缝监测
在基坑周边应选择有代表性的裂缝进行布置,在基坑施工期间当发现新裂缝或原有裂缝有增大趋势时,应及时增设监测点。
每一条裂缝的测点至少设2组,在裂缝的最宽处及裂缝末端宜布设监测点。
2.8 巡视检查
作为仪器监测的补充,本基坑工程整个施工期内,将作巡视检查。
1.巡视检查内容
a.支护结构:支护结构的成型质量;支护围檩、支撑是否按要求支护。
b.施工工况:基坑开挖分层高度、开挖分段长度是否与设计工况一致,有无超深、超长开挖;基坑场地地表水、地下水排放状况是否正常,基坑降水设施是否正常运转;基坑周围地面堆载是否有超载情况。
c.周边环境:邻近基坑及建筑物施工工况;基坑周边建筑物、道路及地表有无裂缝出现。
d.监测设施:基准点、测点有无破坏现场;有无影响观测工作的障碍物。
2.巡视检查方法和记录
主要依靠目测,可辅以锤、钎、量尺等工器以及摄像机进行。
每次巡视检查应对自然环境、基坑工程检查情况进行详细记录。
如发现异常,应及时通知现场负责人。
巡视检查记录应及时整理,并与当日监测数据综合分析,以便准确地评价基坑的工作状态。
3、监测期和监测频率
在每个测试项目受基坑开挖施工影响之前,必须先测得各项目的初始值。
本工程监测期限为土方开始开挖至下完管土方回填完成。
现场仪器监测的项目及频率如下:
现场仪器监测的监测频率
基坑支护工程结束后,在地下室施工过程中,若监测数据较稳定可适当减小监测频度,延长监测间隔时间,至基坑回填完毕,结束基坑工程监测。
3.1 监测报警值及异常情况下的监测措施
3.1.1.本基坑工程监测项目的报警值见下表:
本基坑工程监测报警值
注:当监测数据的变化速率达到表中规定值或连续3天超过该值的70%,应立即报警。
3.1.2.异常情况下的监测措施:
(1).当监测数据异常时,分析其原因,必要时进行复测;
(2).当监测数据达到报警值时,在分析原因的同时,应预测出其变化趋势,并加大监测频率,必要时跟踪监测。
3.2 监测数据处理与信息反馈
监测工作提交的成果一般包括监测日报表、阶段性监测报告和最终监测总结报告。
1.监测报表提交
(1)监测日报表对测试数据经计算机处理绘制图表后当日或隔天提交,如果现场发现监测值超过设计值或报警值,应立即校测,确定正确无误后立即向总工报告,并将正式的打印报表马上送至总工处,以便采取应急措施,确保基坑、周围建筑物的安全。
(2)每一施工阶段结束后三天内提交阶段小结。
2.信息反馈图
当监测数据达到报警值时,应及时发出报警报表,及时采取加密观测措施,并对前期观测数据进行汇总分析,形成有效的信息反馈系统,反馈图见下图:。
