城市轨道交通列车自动控制系统简介、前言随着城市现代化的发展，城市规模的不断扩大，城市轨道交通的发展已成为解决现代城市交通拥挤的有效手段，其最大特点是运营密度大、列车行车间隔时间短、安全正点。
城市轨道交通列车自动控制系统是保证列车运行安全，实现行车指挥和列车运行现代化，提高运输效率的关键系统设备。
二、列车自动控制系统的组成列车自动控制（ATC系统由列车自动防护系统（ATP、列车自动驾驶系统（ATO和列车自动监控系统（ATS三个子系统组成。
一列车自动防护( ATP-Automatic Train Protection系统列车自动控制系统中的ATP的子系统通过列车检测、列车间隔控制和联锁（联锁设备可以是独立的，有的生产厂商的系统也可以包含在ATP系统中）控制等实现对列车相撞、超速和其他危险行为的防护。
二列车自动驾驶系统 ( AT0?CAutomatic Train Operation列车自动驾驶子系统（ATO与ATP系统相互配合，负责车站之间的列车自动运行和自动停车，实现列车的自动牵引、制动等功能。
ATP轨旁设备负责列车间隔控制和报文生成；通过轨道电路或者无线通信向列车传输速度控制信息。
ATP与ATO车载系统负责列车的安全运营、列车自动驾驶，且给信号系统和司机提供接口。
三）自动监控（ATS-Automatic Train Super-vision ）系统列车自动监控子系统负责监督列车、自动调整列车运行以保证时刻表的准确，提供调整服务的数据以尽可能减小列车未正点运行造成的不便。
自动或由人工控制进路，进行行车调度指挥，并向行车调度员和外部系统提供信息。
ATS功能主要由位于OCC 控制中心）内的设备实现。
三、列车自动控制系统原理一）列车自动防护（ATP）ATP是整个ATC系统的基础。
列车自动防护系统（ATP亦称列车超速防护系统，其功能为列车超过规定的运行速度时即自动制动，当车载设备接收地面限速信息，经信息处理后与实际速度比较，当列车实际速度超过限速后，由制动装置控制列车制动系统制动。
列车自动防护与自动操纵系统的原理与功能随着科技的不断发展，列车自动防护与自动操纵系统在铁路运输中扮演着越来越重要的角色。
这一系统利用先进的技术和装置，能够有效地确保列车在行驶过程中的安全，提高列车的运行效率，降低事故风险，受到了广泛的关注和应用。
本文将对列车自动防护与自动操纵系统的原理与功能进行详细地介绍。
一、列车自动防护系统的原理与功能1.1 原理列车自动防护系统的原理主要基于信号与通信技术、控制技术以及传感器技术。
通过装置在铁道上的信号设备和装置在列车上的接收设备相互配合，实现对列车运行状态的实时监测和控制。
其中，信号设备负责发出列车运行的各种指令和信息，接收设备则负责接收和解析这些指令和信息，并做出相应的反应。
控制技术的运用则使得系统能够根据不同的情况做出相应的控制决策，确保列车在行驶过程中不会出现危险情况。
传感器技术则能够实现对列车周围环境的实时监测和数据采集，为系统提供必要的信息支持。
1.2 功能列车自动防护系统的功能主要包括以下几个方面：1.2.1 信号控制功能系统能够根据列车的运行状态和行驶计划，发出相应的信号指令，包括启动、停车、变速等指令，以确保列车按照预定的路线和速度安全行驶。
1.2.2 自动监测功能系统能够利用传感器技术对列车的环境、设备和状态进行实时监测，监测范围包括轨道状态、列车速度、车辆运行情况等，及时发现异常情况并做出相应的处理。
1.2.3 风险预警功能系统能够根据监测到的数据，进行风险分析和预警，及时提醒列车驾驶员或自动操纵系统采取相应的措施，避免发生事故。
1.2.4 故障处理功能系统能够在出现列车设备故障或其他异常情况时，自动采取相应的措施，保障列车的安全运行。
二、列车自动操纵系统的原理与功能2.1 原理列车自动操纵系统是指通过先进的控制技术和实时数据处理能力，以人工智能技术为基础，实现对列车运行过程的自动控制和操纵。
该系统能够根据列车的运行状态和行驶计划，实现对列车的启动、加速、减速、停车等操作。
浅谈基于无线通信的地铁信号列车自动控制（ATC）系统原理摘要：ATC以车辆为中心的列车控制；安全以及精确地列车定位；通过移动授权MAL控制的安全的列车间隔以及移动控制连续；高速的车地双向通信。
关键词：ATC，ATO，ATP，ATS引言地鐵是现代化都市的重要基础设施，它安全、迅速、舒适、便利地在城市范围内运送乘客，最大限度地满足市民出行的需要。
在各种公共交通工具中，地铁具有运量大、速度快、安全可靠、污染低、受其他交通方式干扰小等特点，对改变城市交通拥挤、乘车困难、行车速度下降的问题是很有效的，因此，地铁是现代化都市所必需的交通工具。
由此基础上出现了地铁信号列车自动控制（ATC）系统，让市民的出行更加便利、舒适。
1地铁信号列车自动控制（ATC）系统地铁信号列车自动控制（ATC）系统主要包括列车自动防护ATP，列车自动运行ATO，列车自动监督ATS，计算机联锁系统等子系统组成2列车自动防护（ATP）的工作原理列车自动保护系统是确保列车运行速度不超过目标速度的安全控制系统。
它是列车自动控制（ATC）系统的子系统，也是确保列车安全运行，实现超速防护的关键设备。
该子系统通过设于轨旁的ATP地面设备，连续地向列车传送“目标速度”或“目标距离”等信息，以保持后续列车与先行列车之间的安全间隔距离，并监督列车车门和站台屏蔽门的开启和关闭的程序控制，确保它们的安全操作。
ATP子系统地面发送设备平时通过计轴、轨道电路、信标发送列车检测信息，以检查轨道区段的空闲和占用，当检测到列车占用该轨道区段时，将“目标速度”或“目标距离”等数据信息传送给列车。
车载ATP设备接收并解译“速度命令”等数据信息，结合列车实际速度、制动率、车轮磨损补偿等相关条件，实现超速防护控制，并与列车自动运行（ATO）子系统配合，实现列车速度的自动调整。
当列车到达定位停车点，由ATP子系统通过轨旁设备向列车传送列车车门开启和关闭信息，进行列车车门开、闭控制。
论城轨ATP系统工作原理及安全措施毕业论文摘要：城市轨道交通列车自动超速防护系统ATP自身的作用是保证轨道交通的行车安全，安全可靠性要求极高，其自身的安全可靠性受到了诸多关注。
本学位论文首先从城市轨道交通列车超速防护系统ATP的结构、类型和基本工作原理的分析入手，重点对车载ATP系统的可靠性进行了较为深入的研究。
论文结合了南京地铁一号线实际运行的ATP系统，简要介绍了这类ATP系统的结构和工作原理。
对于车载ATP系统，为了能够深入研究其系统可靠性，计算ATP子单元的双机并行暂态和稳态有效度值，以及整个ATP系统的稳态有效度。
经过实例计算，证明ATP系统的有效度高，能够满足安全行车的需求.本文还提出和分析影响车辆安全运行的具体因素,针对这些具体因素，使用两两比较法,将这些因素对于安全行车影响能力进行排序，并提出相对应的改善策略。
最后,根据灾变灰预测理论，预测出同类硬件群体失效率异常的时间段，以便于对ATP系统提出合理安排检修的日期。
关键词:工作原理；列车超速防护；安检AbstractUrban Transit System Automation Train Protection as an important factor to protect train safety。
The reliability of Automation Train Protection is asked very high，which to be pay much attention。
This theism start at the structure，type and work principle of Urban Transit Automation Train Protection，and give emphasize to study the reliability of on-board ATP. Introduce structure and work principle of the ATP，which are acting in the number one line of Shenzhen underground.For studying the reliability of on-board ATP farther，Calculate the value of Instantaneous Availability and Steady Availability of ATP' unit which act the end with two same equipment. And calculate the Steady Availability of the whole ATP。

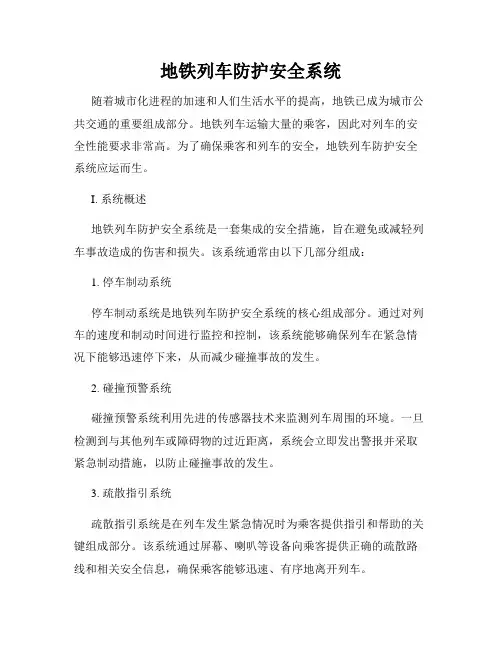

地铁列车防护安全系统随着城市化进程的加速和人们生活水平的提高，地铁已成为城市公共交通的重要组成部分。
地铁列车运输大量的乘客，因此对列车的安全性能要求非常高。
为了确保乘客和列车的安全，地铁列车防护安全系统应运而生。
I. 系统概述地铁列车防护安全系统是一套集成的安全措施，旨在避免或减轻列车事故造成的伤害和损失。
该系统通常由以下几部分组成：1. 停车制动系统停车制动系统是地铁列车防护安全系统的核心组成部分。
通过对列车的速度和制动时间进行监控和控制，该系统能够确保列车在紧急情况下能够迅速停下来，从而减少碰撞事故的发生。
2. 碰撞预警系统碰撞预警系统利用先进的传感器技术来监测列车周围的环境。
一旦检测到与其他列车或障碍物的过近距离，系统会立即发出警报并采取紧急制动措施，以防止碰撞事故的发生。
3. 疏散指引系统疏散指引系统是在列车发生紧急情况时为乘客提供指引和帮助的关键组成部分。
该系统通过屏幕、喇叭等设备向乘客提供正确的疏散路线和相关安全信息，确保乘客能够迅速、有序地离开列车。
II. 系统原理地铁列车防护安全系统的工作原理如下：1. 数据采集系统通过各类传感器，如加速度传感器、红外传感器等，采集与车辆运行和周围环境相关的数据。
这些数据将用于分析和监测列车运行状态、碰撞风险等关键信息。
2. 数据处理和分析系统将采集到的数据进行处理和分析，以识别潜在的风险和危险。
通过算法和模型的运算，系统能够快速准确地判断出是否存在碰撞威胁或其他安全风险。
3. 预警和应对一旦系统识别出潜在的危险情况，它会立即发出警报并采取相应的应对措施。
例如，通过车载警示器向驾驶员发出警报信号，或通过制动系统实现紧急制动。
III. 系统优势地铁列车防护安全系统的应用带来了许多显著的优势：1. 提高安全性能通过实时监测和控制列车运行状态，该系统能够显著减少列车碰撞事故的发生，提高乘客和列车的安全性能。
2. 加强事故响应能力在紧急情况下，系统通过提供准确的疏散指引和安全信息，能够帮助乘客快速、有序地疏散，从而减少伤亡和损失。
TECHNOLOGY WIND［摘要］列车自动防护系统是确保列车安全的关键设备，同时是保障城市轨道交通、高效运营的关键系统和高速列车主要的一种控制策略。
本文从列车自动防护系统技术入手，介绍了城市轨道交通应用的先进列车自动防护系统，并论述了列车自动防护系统的功能以及命令的产生和发送，旨在为城市轨道交通信号控制系统提供技术参考。
［关键词］列车自动防护系统；技术；功能；轨道电路列车自动防护系统技术浅析朱要军（中铁电气化局集团二公司一段，湖北武汉430074）随着时代的进步，列车速度也在日益提高，靠地面信号的行车已不能保证行车的安全，必须靠车载信号对列车实施运行控制，所以列车自动防护系统成为保证行车安全的重要技术装备。
可以说，列车自动防护系统是一种带速度控制的系统，它用于补充原来线路上的信息。
列车自动防护系统在保证列车高速、安全运行中起着举足轻重的作用。
除此之外，它还是一种可以实现以车载设备为主的行车方式。
ATP 系统是确保列车安全运行的关键设备，它的主要作用是防止列车在任何区间运行中超过机车车辆的构造速度、线路允许速度和对应于不同岔道的限制速度。
1列车自动防护系统概述列车运行自动控制由三个子系统组成，分别是：列车自动防护（ATP ）、列车自动驾驶（ATO ）以及列车自动监督（ATS ）。
其中ATP 是一个关键的列车自动防护系统，它的主要作用是对列车进行自动防护，负责列车的安全运行，控制列车运行的间隔。
在列车的运行中，尤其是在十分注重设备的列车运行控制当中，ATP 的安全决定了整个列车的安全，因此在列车运行控制中起着不可忽视的作用。
因此，我们对列车自动防护系统的原理和功能进行了系统的分析，得出它具备以下几种功能，一是安全性停车点防护，它主要是保证列车能在安全区段停下来。
二是超速防护和制动保证。
在列车超速行驶的情况下，确保列车一旦超过规定速度，立即施行制动。
2列车自动防护系统技术列车自动防护系统（ATP ）是城市轨道交通运行中必不可少的安全保障，ATP 系统主要负责“超速防护”起保障安全的作用。

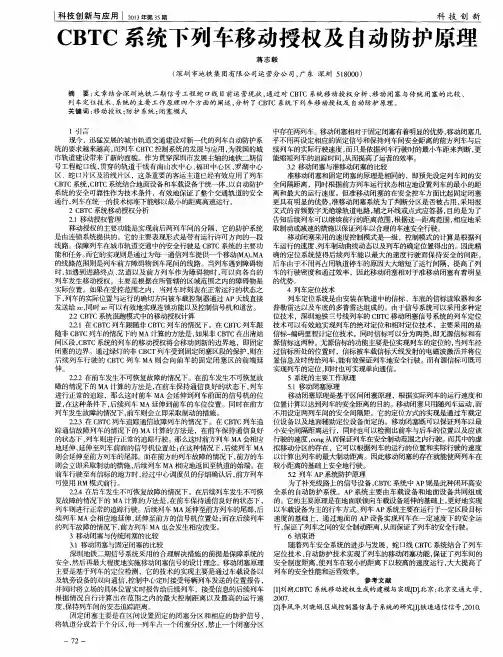

CBTC系统下列车移动授权及自动防护原理摘要：随着我国轨道交通的发展，基于无线通信的列车控制系统CBTC (Communication Based Train Control)已逐渐成为我国城市轨道交通控制系统的发展趋势。
CBTC系统采用高精度的列车定位、连续的车地双向通信方式，使行车效率大大提高。
本文参照某地铁2号线(蛇口线)URBALISTM列车控制系统，介绍了CBTC系统的结构，并详细讨论了CBTC系统下列车移动的授权问题和自动防护的基本原理。
关键词：CBTC系统，列车定位，列车移动授权，自动防护原理1 •引言CBTC系统已经逐渐成为城市轨道交通信号系统的主流。
CBTC系统最大的特点是釆用独立于轨道的车地双向通信设备，实时不间断连续传递信息，同时加上列车的精确定位，实现移动闭塞的功能并控制列车移动授权。
2.CBTC系统的结构一个典型的CBTC系统包括：列车自动监督系统ATS (AutomaticTrain Supervision) 数据库存储单元DSU (Database Storage Unit) % 区域控制器ZC(Zone Controller)、计算机联锁Cl (Computer Interlocking)、车载控制器CC (Carborne Controller)和数据通信系统DCS (Data Communication System♦包括轨旁光纤骨干网、网络交换机、轨旁无线接入点以及车载无线设备)。
整个系统包括CBTC车载系统和CBTC 轨旁系统，并通过DCS联系起来，构成系统的核心部分，实现对列车的控制。
3.列车定位3.1定位原理CBTC系统列车位置是山列车本身确定，然后通过DCS系统实时传递至轨旁CBTC 设备。
某地铁2号线URBALISTM系统采欧式信标进行列车定位，当列车通过信标时，山列车信标天线激活地面上的信标，并向列车发送一个唯一的识别号, CBTC系统可以在列车的运行线路上迅速、准确的捕捉到列车的具体位置。
地铁自动防护系统的工作原理
列车控制系统保证安全间隔
地铁是通过什么来保障运行安全的，我们试图从技术角度为读者理出一份通俗的解读。
在轮轨交通中, 为保证列车运行安全, 须保证列车间以一定的安全间隔运行。
据报道，新建的上海轨道交通线路（如6号线、7号线、8号线、9号线、10号线等）采用基于移动闭塞的CBTC信号系统，更加安全，提高运能，并且能使列车运营间隔缩短至90秒。
移动闭塞，是基于通信技术的列车控制（简称CBTC）ATC系统，是利用通信技术，实现“车地通信”，并实时地传递“列车定位”信息。
列车自动控制系统，简称为ATC。
在城市轨道交通中，主要通过它来保障行车安全。
除了能确保列车运行的安全，防止追尾和冲突，还能提高运行效率，实现列车运行的信息化和自动化。
从功能上来说，ATC系统主要包括三个子系统：
列车自动监控系统，简称ATS。
这是ATC的核心功能。
它主要的作用，是对线路上运行的所有列车进行监督和管理，控制列车根据列车运行图完成运营作业。
列车自动防护子系统，简称ATP，它主要的作用是防止列车追尾、冲突事故的发生，并控制列车的运行速度不超过允许的最高速度。
列车自动运行系统，简称ATO，主要的作用是实现列车自动驾驶，并使列车在设定的车站自动停车。
保证安全间隔
在地铁平时的运行中，主要是由ATC控制这三个子系统。
运行中的列车需要实时向控制中心，汇报自己的位置和速度等运行参数，控制中心必须实时的为列车解算运行参数，并发送给列车。
这种机制的实现，需要连续式双向车地通信系统支持。
一般将这种列车控制方式，称为基于通信的列车控制（CBTC）。
也就是说，CBTC是用来实现ATC的。
列车不间断地向控制中心传输其位置、方向和速度等信息，控制中心根据列车的速度和位置动态，计算列车的最大制动距离。
列车的长度加上这一最大制动距离，并在列车后方加上一定的防护距离，便组成了一个与列车同步移动的虚拟分区，保证列车的安全间隔。
