热成像智能视频系统功能介绍讲解

红外热成像摄像机原理分析以及应用随着技术的进步，监控系统已经在各个领域得到了广泛的应用。

目前的视频监控系统主要采用可见光摄像机和人工监视、录像相结合的方式进行日常的安全防护，但由于可见光摄像机在恶劣天气或照度较低的条件下，很难滤除干扰得到有用的视频图像，因此使得整个安防系统在夜间或恶劣天气条件下的防范能力大打折扣。

同时，由于现在的视频监控系统仍然依托于人工监视，安保人员需要对监控画面进行24小时不间断的监视、人为对视频图像进行分析报警，否则系统就起不到实时报警的功能，而更多的只是事发后取证的作用。

从整体上来说，目前的视频监控系统还处于在半天时、半天候和半自动状态。

在伊拉克战争中，美军平均每个士兵拥有1.7台红外热像仪产品一项统计数据表明，世界上47%的暴力犯罪案件发生在晚6点到早6点之间。

原因很简单，在夜幕的笼罩下，犯罪分子容易隐蔽，犯罪场面也不容易被看见——黑暗掩盖了犯罪行为。

即使安装了一般的视频监控系统，也有可能让犯罪分子逃之夭夭。

因此，如何提高在“夜黑风高”的案件高发时间段的自动报警防范能力，成为安防系统当成亟待解决的难题之一。

在这种情况下，红外热成像技术以其作用距离远、穿透能力强、能识别隐蔽目标等优势被引入安防领域，成为监控领域的一份子。

热成像摄像机的监控原理在自然界中一切温度高于绝对零度(-273.16摄氏度)的物体都不断地辐射着红外线，这种现象称为热辐射。

红外线是一种人眼不可见的光波，无论白天黑夜，物体都会辐射红外线，但红外线不论强弱，人们都看不到。

热成像摄像机(又叫热像仪)就是利用红外探测器、光学成像物镜接收被测目标的红外辐射信号，经过红外光学系统红外探测器的光敏源上利用电子扫描电路对被测物的红外热像进行扫描转换成电信号，经放大处理、转换或标准视频信号通过电视屏或监测器显示红外热图像。

利用这种原理制成的仪器为热成像摄像机。

它通过探测微小的温度差别，将温度差异转换成实时的视频图像，显示在监视器上。

热成像仪使用方法热成像仪是一种测量和分析温度场的有效检测手段，它可以快速精确地检测物体表面的温度变化，是一种可视化检测仪器。

热成像仪的使用方法如下：一、电源的连接首先，将热成像仪的电源线接入外置电源，按照上下档位开关控制器对热成像仪的输出电压进行调节，然后将电源适配器连接热成像仪主机和摄像头，热成像仪即可正常工作。

二、安装仪器软件在安装热成像仪软件前，应先确保主机的系统正确且恰当和执行安装程序的步骤，然后按照程序所提示的要求进行具体操作，依次下载和安装驱动程序、软件及辅助工具到主机上。

三、进行系统校准热成像仪的系统校准非常重要，在进行校准之前，使用者必须根据实际情况进行恰当的环境调整，比如控制室调节温度湿度，以最大限度地改善温度分布测量的准确性。

在进行校准之前，使用者首先要安装校准板，并在适当的高度及距离下，利用校准调整向摄像机拍摄一张照片，最后使用校准仪器工具进行准确校准。

四、热成像检测热成像检测前，需要按照实际检测物体的特性，调整摄像机的拍摄距离、拍摄角度和曝光时间，以便为精确的不同应用环境抓取图像适当的均匀性和分辨率，并确保成像的稳定和准确。

然后连接电脑，启动相应的热成像检测软件，根据实际情况观察细节调整，已获得准确的热成像检测图像，完成热成像检测。

五、维护和维修长期使用热成像仪，需要根据实际情况正确维护和使用，调节参数选择合适的频率。

使用者应经常检查热成像仪摄像头、电源线等内部元件，避免摄像头过热或电源线老化等情况发生，有效延长仪器使用寿命。

如果热成像仪有任何功能异常，及时将其送去专业维修点进行维修更换，以便仪器及时正常工作。

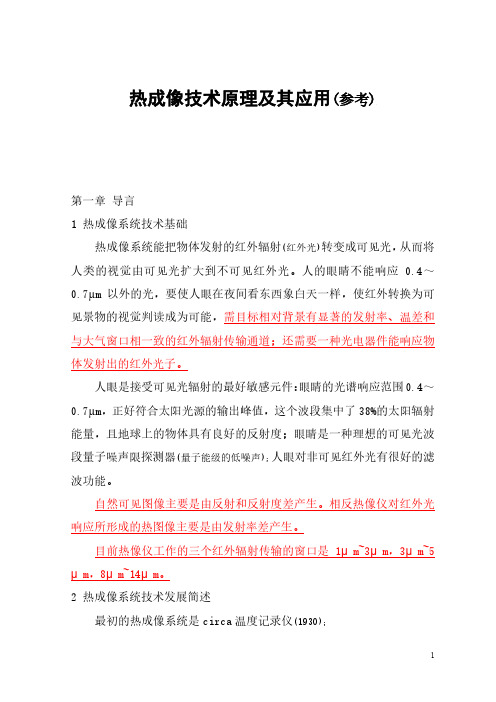

热成像技术原理及其应用(参考)第一章导言1 热成像系统技术基础热成像系统能把物体发射的红外辐射(红外光)转变成可见光，从而将人类的视觉由可见光扩大到不可见红外光。

人的眼睛不能响应0.4～0.7µm以外的光，要使人眼在夜间看东西象白天一样，使红外转换为可见景物的视觉判读成为可能，需目标相对背景有显著的发射率、温差和与大气窗口相一致的红外辐射传输通道；还需要一种光电器件能响应物体发射出的红外光子。

人眼是接受可见光辐射的最好敏感元件：眼睛的光谱响应范围0.4～0.7µm，正好符合太阳光源的输出峰值，这个波段集中了38%的太阳辐射能量，且地球上的物体具有良好的反射度；眼睛是一种理想的可见光波段量子噪声限探测器(量子能级的低噪声)；人眼对非可见红外光有很好的滤波功能。

自然可见图像主要是由反射和反射度差产生。

相反热像仪对红外光响应所形成的热图像主要是由发射率差产生。

目前热像仪工作的三个红外辐射传输的窗口是1μm~3μm，3μm~5μm，8μm~14μm。

2 热成像系统技术发展简述最初的热成像系统是circa温度记录仪(1930)；1952年美国陆军制成第一台自动温度记录仪(采用双轴扫描和测辐射热探测器，照相胶卷记录图像)，以后10年主要是民用；1956年美国空军研制了第一台实时FLIR航扫仪(AN/A-AS-3)，后发展改进研制了第一台二维图像的热像仪XA-1(单元扫描)；1960年Perkin-Elmer公司为陆军研制了地面FLIR(锑化铟、双折射棱镜扫描，5°视场、瞬时视场1mrad、帧频0.2)；1960～1974由空军和德克萨斯仪器公司及海军和休斯飞机公司分别制定扫描FLIR研制计划，研制完成60多种FLIR，产品几百件（试用于对北越轰炸）；到90年代初扫描型热像仪发展至顶盛，美国发展了采用64元、120元、180元制冷MTC探测器的热成像通用组件(以色列120元，英国32元和8条SPRITE探测器)同期世界上生产了约10万台热像仪(1代)；80-90年代美国的标准组件计划是第一代红外热像仪（扫描型）发展的标志性事件。

红外热成像智能视觉监控系统“红外热成像智能视觉监控系统”是我司采用国内国际先进厂商监控设备并进行二次开发的“智能监控管理系统”。

包括“红外热成像防火图像监控系统”、“嵌入式智能视觉分析安保系统”及“防感应雷系统”三部分。

该系统具有热成像防火检测、防盗入侵检测、非法停车检测、遗弃物检测、物品搬移检测、自动PTZ跟踪、徘徊检测等功能模块，可以很好为场区周界防范提供各种监控管理需求。

而且产品具有自学习自适应能力，即使是在各种极端恶劣的环境和照明条件下也可以保持极高的性能——在保持99.9%超高检测率的同时，只有极低的误报率（少于1个/天）。

防火检测：通过红外热成像防火图像监控系统，工作人员在监控中心可对监控点周边半径1公里至5公里或更大的区域（设置动态轮循状态）进行24小时实时动态系统监控，能在第一时间侦察到地表火情或烟雾，并及时触发联动报警。

帮助尽早发现灾情或隐患，及时处理可能突发的火灾及其他异常事件，并且为灾情发生时现场指挥提供依据。

防盗检测：基于嵌入式智能视觉分析技术的监控跟踪系统，具有入侵检测和自动PTZ跟踪功能模块。

支持无人值守、自动检测、报警触发录像、短信自动外发报警等功能。

车辆监控：支持车容车貌监控、场区路线、远程实时WEB监控、监控录像、视频存储、回放查询等功能。

满足中心或其他相关单位对车辆运输的监控管理。

防雷系统：考虑到野外环境下系统运行的稳定性，防止外界强电压、大电流浪涌串入系统，损坏系统的设备，造成系统不能正常运行，我们将从视频信号、RS485控制信号、网络信号、电源四个方面做好防雷保护措施，以保证系统较好的抗干扰性。

系统拓扑图：技术说明详解：◆前端热成像仪技术详述1）红外成像原理自然界中一切温度高于绝对零度（－273．16摄氏度）的物体都不断地辐射着红外线，这种现象称为热辐射。

红外线是一种人眼不可见的光波，无论白天黑夜，物体都会辐射红外线，但红外线不论强弱，人们都看不到。

红外热像仪就是利用红外探测器、光学成像物镜接收被测目标的红外辐射信号（一切物体，只要其温度高于绝对零度，就会有红外辐射），经过红外光学系统红外探测器的光敏源上利用电子扫描电路对被测物的红外热像进行扫描转换成电信号，经放大处理、转换或标准视频信号通过电视屏或监测器显示红外热图像。

TI20红外热成像仪操作使用说明目录1 TI20简介 (2)1.1 TI20组成及其附件 (2)1.1.1 TI2O的组成及其控件 (2)2 基本操作 (4)2.1 TI20的启动与关闭 (4)2.2 识别首页画面 (5)2.3 图像的聚焦与图像捕捉及其他 (7)2.3.1 图像的聚焦 (7)2.3.2 图像的捕捉 (7)2.4 其他操作 (7)2.4.1 水平的调整 (7)2.4.2 跨度的调整 (7)3.高级操作 (8)3.1 图像及其他的操作 (8)3.1.1图像的浏览与删除 (8)3.1.2 发射率的调整 (8)3.1.3 反射率的调整 (8)3.1.4 拍摄距离光点尺寸比的使用 (9)3.1.5报警极限设置 (10)4.INSIDE IR的操作说明 (10)4.1 基本操作 (10)4.1.1 TI20与PC的连接 (10)4.1.2 TI20日期和时间的设置 (11)4.1.3 图像数据的上传和下载 (12)4.1.4 热图像集合的导出 (12)4.1.5 热图像的导出 (12)5.红外热成像拍摄检测时的注意事项 (14)1 TI20简介Fluke Ti20 Imager（以下简称“Imager”）是当代技术最先进的轻型手持式热成像设备。

使用Imager，可即时、准确地获取远距离目标的热图像和辐射读数。

Imager 按人机工程学原理进行设计，左右手均可使用，只要扣动扳机，就可捕获热图像和数据。

Imager 最多可存储50 张图像，并可下载到您的个人电脑中，供存储、分析和制作报告之用。

InsideIR 辅助软件应用程序，可用来显示、检查、分析图像和数据，以确定与目标设备相关的定量及定性趋势。

您还可根据设备的条件、监控和资产管理的需要，使用InsideIR 来定义维护数据库。

Imager 能提供高性能的热成像功能，适于工业应用。

TI20热像仪的主要技术参数●电磁频谱范围：红外长波辐射7.5～14 μm●工作环境温度：0 °C～50 °C●测量温度范围：－10 °C～350 °C●报警温度范围：－15 °C～360 °C（可调）●存储容量： 50张热图像●具有防尘和防潮保护（IP54 级），可用于恶劣的工业环境。

热成像成果描述1、热成像是什么呢？简单来讲，热成像就像是给热量拍照片。

它能把我们肉眼看不到的热分布情况，清晰地展现出来。

比如说，在一个漆黑的夜里，我们正常人的眼睛就像被蒙住了一样，啥都看不清楚。

但是热成像仪就不一样啦，它能发现那些散发着热量的物体，像躲在草丛里的小动物，它们的身体会散发热量，热成像仪就能把它们的轮廓显示出来，就好像给小动物们画了一个独特的“热画像”。

2、热成像的成果在很多地方都能看到。

在工业领域，那些大工厂里的机器设备，运行的时候会产生热量。

要是哪一个小零件出了问题，温度就可能变得不正常。

热成像仪就像一个超级侦探，能迅速找到这个异常发热的部位。

就好比是在一群健康的孩子里，一下子就能发现那个发烧的小孩一样精准。

它可以让维修工人快速定位故障，节省大量的时间和精力，避免因为一个小零件的故障而导致整个生产线停工。

3、在建筑行业，热成像成果也很有用。

冬天的时候，房子保暖好不好很重要。

热成像仪可以检测房子的热量散失情况。

如果房子的某个角落像个大漏斗一样不断地漏热，那在热成像图上就会很明显地显示出来。

就像我们的身体，哪个地方破了个口子流血了，一眼就能看到。

这样建筑工人就能对房子进行改进，比如加厚那里的隔热材料，让房子像穿上了厚棉袄一样暖和。

4、还有在消防领域，热成像更是大显身手。

火灾现场浓烟滚滚的时候，消防员的视线会受到很大的阻碍。

但是热成像仪能透过浓烟看到火源的位置，那些熊熊燃烧的火焰周围温度极高，在热成像仪里就像一个明亮的热源中心。

这就好比在大雾天里，有一盏明灯给消防员指引方向，让他们能够更准确地扑灭火源，减少火灾带来的损失。

5、热成像成果在医疗领域也有它的用武之地。

人体的不同部位温度是有差别的。

当人体出现炎症或者疾病的时候，局部的温度可能会发生变化。

热成像仪就可以检测到这些细微的温度变化。

就像一个细心的医生，能够提前发现身体里那些隐藏的小毛病。

比如说，有些早期的肿瘤，可能会引起局部温度升高，热成像仪就有可能捕捉到这个信号，为医生的诊断提供一个新的依据。

热成像仪即红外热像仪，是一种可形成红外热像图的仪器，其工作原理是什么呢?赶紧猛戳下文涨姿势吧～一、热成像仪简介热成像仪，又名红外热像仪，是一种利用红外线将被测目标红外辐射能量以图片形式展现出来的仪器，其利用的技术被称为红外热成像技术，其形成的图像通过不同的颜色来表示物体表面不同的温度，具有精度高、性能好、操作方便等优点，现在土木、电气、化工、动植物、科研、机械、军事等各大领域都得到了广泛的应用。

二、热成像仪原理红外热像仪主要由红外探测器、光学成像物镜、光机扫描系统三大部分构成。

首先，光机扫描系统对被测物体的红外辐射能量分布进行扫描;其次，通过光学成像物镜将扫描得到辐射进行聚焦并传送至红外探测器上;最后，由红外探测器将红外辐射转换为电信号并形成红外热像图。

红外热像图由于缺少可见光图像的层次感和立体性，对其红外热分布场的判断较为模糊，因此红外热像仪常与图像控制、伪色彩描绘、实际矫正、对比度控制等辅助措施一起工作来增加其功能和精度。

三、热成像仪性能性能一：检测距离红外热像仪检测距离=被测目标尺寸÷空间分辨率(空间分辨率指的是单位测试距离前提下，红外热像仪每个像素可检测的最小目标)，因此，空间分辨率越小，红外热像仪检测距离越远;性能二：最小检测尺寸红外热像仪可检测最小目标尺寸=最小聚焦距离×空间分辨率，因此，空间分辨率越小，红外热像仪可检测最小目标尺寸越小;性能三：清晰度红外热像仪热灵敏度越低，其区分细微温差的能力越高，即清晰度越高;红外热像仪可检测最小目标尺寸越小，表明其捕捉细小尺寸的能力越高，即清晰度越高;因此，空间分辨率越小，红外热像仪清晰度越高。

希望以上内容能够帮助到你哦！扩展资料：热像仪应用：(1)对于发电机、电动机的不平衡负载，轴承温度过高，碳刷、滑环和集流环发热，绕组短路或开路，冷却管路堵塞，过载过热等问题进行监测。

(2)可以对电气设备进行维修检查。

而对于安全防盗，屋顶查漏，环保检查，节能检测，无损探伤，森林防火，医疗检查，质量控制等也比较有帮助。

红外热像仪的功能介绍美国福禄克热像仪是利用红外探测器和光学成像物镜接受被测目标的红外辐射能量分布图形反映到红外探测器的光敏元件上，从而获得红外热像图，这种热像图与物体表面的热分布场相对应。

通俗地讲红外热像仪就是将物体发出的不可见红外能量变更为可见的热图像。

热图像的上面的不同颜色代表被测物体的不同温度。

美国福禄克热像仪是备受客户青睐的一个品牌，广泛应用于料子讨论、电子研发、机械工艺、生物科学、化学物流讨论等多个领域，很多人都觉得红外热像仪使用特别简单，但还有新手表示对它焦距的调整还有些迷茫。

美国福禄克热像仪如何调整焦距您可以在红外图像存储后对图像曲线进行调整，但是您无法在图像存储后更改焦距，也无法除去其他紊乱的热反射。

保证时间操作正确性将躲避现场的操作失误。

认真调整焦距！假如目标上方或四周背景的过热或过冷的反射影响到目标测量的性时，试着调整焦距或者测量方位，以削减或者除去反射影响。

（FoRD的意思是：Focus焦距，Range范围,Distance距离）（1）选择正确的测温范围您是否了解现场被测目标的测温范围？为了得到正确的温度读数，请务必设置正确的测温范围。

当察看目标时，对美国福禄克热像仪的温度跨度进行微调将得到*佳的图像质量。

这也将同时会影响到温度曲线的质量和测温精度。

（2）了解大的测量距离当您测量目标温度时，请务必了解能够得到测温读数的大测量距离。

对于非制冷微热量型焦平面探测器，要想精准地判别目标，通过热像仪光学系统的目标图像必须占到9个像素，或者更多。

假如仪器距离目标过远，目标将会很小，美国福禄克热像仪测温结果将无法正确反映目标物体的真实温度，由于红外热像仪此时测量的温度平均了目标物体以及四周环境的温度。

为了得到*的测量读数，请将目标物体尽量充足仪器的视场。

显示充足的景物，才略够判别出目标。

与目标的距离不要小于热像仪光学系统的*小焦距，否则不能聚焦成清楚的图像。

详情点击：美国福禄克热像仪如何调整焦距红外热像仪可以通过探测被测物体的温度分布来发觉被测物体的实在信念，包含物体的内部构成以及实在位置。

视频 - MIC-9502-Z30BVF9 PTZ热成像摄像机VGA-9mm 2MP 30x 30Hz，黑色MIC-9502-Z30BVF9 PTZ热成像摄像机VGA-9mm 2MP 30x 30Hz，黑色MIC IP FUSION 9000iu结实耐用的IP PTZ摄像机，同时配备了性能优越的热成像仪和高清可见光成像仪u无论极端环境下（天气、灰尘/杂物/烟雾等）的光照条件如何，都能保证最大程度地提供可用的图像u独特的元数据融合功能提供了极致的态势感知能力u出色的及早探测能力：最远可探测4517米（14,820英尺）处的物体（基于DRI标准）u先进的板载智能视频跟踪，甚至在摄像机巡视时也能进行物体探测MIC IP fusion 9000i摄像机是一个高级PTZ监控平台，可在关键任务应用场合中提供及早探测。

凭借可见光/热感双重成像功能，MIC IP fusion 9000i摄像机是满足可靠的高品质成像需求的理想解决方案。

该摄像机别具一格、极其坚固的设计非常适合极端环境和风、雨、雾、冰和雪等复杂气象条件。

该摄像机利用博世在材料和机械工程方面的专业领域知识精心设计而成，提供了市面上最先进的成像和定位系统解决方案。

功能出色的成像性能MIC IP fusion 9000i摄像机配备了高性能的热成像内核和集成在同一防护罩中的1080p starlight摄像头。

这使摄像机能够同时提供热成像视频流和可见光视频流，从而最大程度地提高探测和响应远距离威胁的能力。

热成像仪热成像仪采用了最新的非致冷氧化钒微测辐射热计技术。

此高灵敏度热成像仪配备了一个定焦无热化镜头，可以在视野和最大探测距离之间实现平衡。

用户可调的对比度和增益设置使操作人员能够优化图像，从而确保提供最优质的视频。

此外，还提供了各种用户可选的热成像色彩模式，用来进一步优化热成像图像。

根据型号组合，提供了QVGA清晰度（320像素）和VGA清晰度（640像素）版本，还可以选择低(<9Hz)或高(30Hz)帧速率。
