轻钢结构厂房构造培训课件

第十二章轻钢结构厂房构造教学要求1、熟悉轻型钢结构的构造组成；2、熟悉刚架和屋架的形式；熟悉屋架的支座节点构造。

重点难点本章重点：轻型钢结构的构造组成；刚架和屋架的形式。

主要内容12.1 概述轻型钢结构是在普通钢结构的基础上发展起来的一种新型结构形式，它包括所有轻型屋面下采用的钢结构。

与普通钢结构相比，有较好的经济指标。

轻型钢结构不仅自重轻、钢材用量省、施工速度快，而且它本身具有较强的抗震能力，并能提高整个房屋的综合抗震性能。

是目前工业厂房应用较广泛的一种结构。

轻型钢结构由基础梁、柱、檩条、层面和墙体组成（图12-1）。

图12-1 轻钢结构单层轻型房屋一般采用门式刚架(图12-2)、屋架(图12-3)和网架(图12-4) 为承重结构，其上设檩条、屋面板(或板檩合一的轻质大型屋面板)，下设柱(对刚架则梁柱合一)、基础，柱外侧有轻质墙架，柱内侧可设吊车梁。

图12-2 门式钢架图12-3屋架图12-4 网架12.2 门式刚架刚架结构是梁、柱单元构件的组合体，应用较多的为单跨、双跨或多跨的单、双坡门式刚架，其形式见图12-5。

图12-5 门式刚架的形式12.3 屋架1、屋架的结构形式屋架的结构形式主要取决于所采用的屋面材料和房屋的使用要求。

主要以三角形屋架、三角拱屋架和梭形屋架、平坡梯形钢屋架为主(图12-6)。

轻型钢屋架与普通钢屋架在本质上无多大差别，两者的设计方法原则相同，只是轻型钢屋架的杆件截面尺寸较小，连接构造和使用条件稍有不同。

2、支座节点构造图12-7是铰接梯形屋架支座节点的两种典型做法。

图12-6 轻型梯形钢屋架图12-5 梯形屋架铰接支座节点。

钢结构工程培训课件1. 简介1.1 课程背景钢结构是现代高层建筑和大跨度建筑的主要结构形式之一，也是国家重点发展的工程建设领域。

钢结构工程具有轻质化、高强度、抗震性能优良等特点，被广泛应用于工业厂房、体育馆、展览馆、桥梁等建筑项目。

本课程为钢结构工程学习者提供全面的培训和指导，旨在帮助学习者熟悉钢结构工程的基本知识、设计原理、施工技术等内容。

1.2 课程目标•掌握钢结构工程基本概念和术语。

•理解钢结构工程的设计原理和施工技术。

•学会使用相关软件进行钢结构工程设计和分析。

•能够独立完成钢结构工程的设计和施工方案。

2. 钢结构工程概述2.1 钢结构的定义钢结构是由钢材组成的结构体系，包括钢柱、钢梁、钢桁架等组成部分。

2.2 钢结构的特点•轻质化：相比传统的混凝土结构，钢结构的自重轻，可以减少地基负荷。

•高强度：钢材具有高强度和优良的韧性，在相同荷载条件下，钢结构的材料用量比混凝土结构少。

•施工周期短：钢结构的制造和施工速度快，可以缩短工期。

•可拆装：钢结构可以拆卸和重复使用，具有较好的可持续性。

•抗震性能好：钢结构的刚度和强度好，对地震力有较好的承载能力。

2.3 钢结构工程的应用领域•工业厂房：如汽车制造厂、电子工厂、钢铁厂等。

•体育馆和展览馆：如体育馆、会展中心等。

•桥梁和高耸建筑：如大跨度桥梁、摩天大楼等。

3. 钢结构工程的设计原理3.1 荷载分析3.1.1 建筑荷载•常规荷载：包括建筑自重、活载和雪载等。

•地震荷载：根据地震区划和建筑的重要性等级确定。

3.1.2 环境荷载•温度荷载：考虑钢结构在不同温度下的膨胀和收缩。

•风荷载：根据地区气象数据确定，考虑风向、风速等因素。

3.2 结构分析3.2.1 静力分析•计算各构件的内力和位移。

•确定结构的稳定性和刚度。

3.2.2 动力分析•分析结构在地震等动力荷载下的反应。

•确定结构的抗震性能。

3.3 构件设计3.3.1 钢柱和钢梁的设计•根据荷载和分析结果，确定构件的截面尺寸。

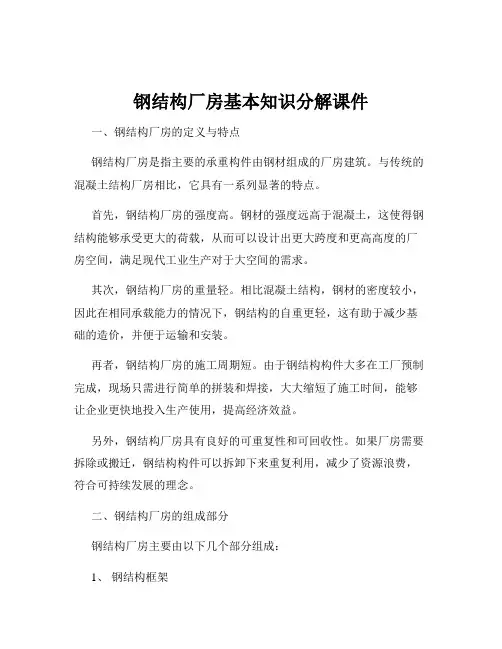

钢结构厂房基本知识分解课件一、钢结构厂房的定义与特点钢结构厂房是指主要的承重构件由钢材组成的厂房建筑。

与传统的混凝土结构厂房相比，它具有一系列显著的特点。

首先，钢结构厂房的强度高。

钢材的强度远高于混凝土，这使得钢结构能够承受更大的荷载，从而可以设计出更大跨度和更高高度的厂房空间，满足现代工业生产对于大空间的需求。

其次，钢结构厂房的重量轻。

相比混凝土结构，钢材的密度较小，因此在相同承载能力的情况下，钢结构的自重更轻，这有助于减少基础的造价，并便于运输和安装。

再者，钢结构厂房的施工周期短。

由于钢结构构件大多在工厂预制完成，现场只需进行简单的拼装和焊接，大大缩短了施工时间，能够让企业更快地投入生产使用，提高经济效益。

另外，钢结构厂房具有良好的可重复性和可回收性。

如果厂房需要拆除或搬迁，钢结构构件可以拆卸下来重复利用，减少了资源浪费，符合可持续发展的理念。

二、钢结构厂房的组成部分钢结构厂房主要由以下几个部分组成：1、钢结构框架柱：承受竖向荷载和水平荷载，将厂房的重量传递到基础。

梁：承担楼板和屋面板传来的荷载，并将其传递给柱。

支撑体系：包括屋盖支撑和柱间支撑，用于增强厂房的整体稳定性。

2、屋盖系统屋面板：常用的有彩钢板、夹芯板等，起到防水和保温的作用。

檩条：支撑屋面板，并将屋面板的荷载传递给屋架。

3、墙面系统墙板：同样有彩钢板、夹芯板等选择，起到围护和分隔的作用。

墙梁：支撑墙板，将墙板的荷载传递给柱。

4、基础独立基础：常见于轻型钢结构厂房。

条形基础：适用于中型和重型钢结构厂房。

5、门窗要满足采光、通风和人员进出的需求，同时具备良好的密封性和安全性。

三、钢结构厂房的设计要点1、结构选型根据厂房的使用功能、跨度、高度、荷载等因素，选择合适的钢结构形式，如门式刚架、网架结构、桁架结构等。

2、荷载计算准确计算恒载（结构自重、屋面板和墙板重量等）、活载（人员、设备、雪载、风载等），以确保结构的安全性和稳定性。

3、抗震设计根据厂房所在地区的抗震设防烈度，进行合理的抗震设计，包括加强节点连接、设置抗震支撑等。

轻钢结构厂房培训课件轻钢结构厂房培训课件随着工业化进程的不断推进，轻钢结构厂房作为一种新型建筑形式，逐渐受到了广泛关注。

相比传统的混凝土建筑，轻钢结构厂房具有重量轻、强度高、施工快速等优势，因此在工业领域得到了广泛应用。

本次培训课件将从轻钢结构厂房的定义、特点、设计及施工等方面进行介绍，以帮助大家更好地理解和应用轻钢结构厂房。

一、轻钢结构厂房的定义及特点轻钢结构厂房是一种以钢材为主要结构材料，通过一定的连接方式将钢材构件组合而成的建筑形式。

与传统的混凝土建筑相比，轻钢结构厂房具有以下几个显著特点：1. 重量轻：轻钢结构厂房采用轻型钢材作为主要结构材料，相比传统的混凝土建筑，其重量要轻很多。

这不仅减轻了基础的负荷，降低了建筑成本，还方便了运输和安装。

2. 强度高：轻钢结构厂房采用高强度钢材，具有良好的抗震性能和承载能力。

在地震等自然灾害发生时，轻钢结构厂房能够有效保护人员和设备的安全。

3. 施工快速：轻钢结构厂房的构件制作工艺成熟，可以实现模块化生产，大大缩短了施工周期。

此外，轻钢结构厂房的施工过程不受季节和气候的限制，可以在任何时间进行。

二、轻钢结构厂房的设计与施工1. 设计阶段：轻钢结构厂房的设计需要考虑多个因素，包括建筑用途、荷载要求、抗震性能等。

设计人员需要根据这些要求进行结构设计，确定合适的构件尺寸和连接方式。

2. 材料准备：在施工前，需要准备好所需的轻型钢材和其他辅助材料。

轻型钢材应符合相关标准和规范，并经过质量检测。

3. 施工过程：轻钢结构厂房的施工过程包括基础施工、构件制作和现场安装。

首先，需要根据设计要求进行基础施工，确保地基的稳固。

然后，制作轻型钢构件，并进行质量检验。

最后，将构件运至现场，按照设计图纸进行安装。

4. 完工验收：施工完成后，需要进行完工验收。

验收人员将检查轻钢结构厂房的质量、安全性和功能性，确保其符合相关标准和规范。

三、轻钢结构厂房的应用领域轻钢结构厂房广泛应用于各个领域，包括工业、商业和农业等。
