PE管道焊接技术

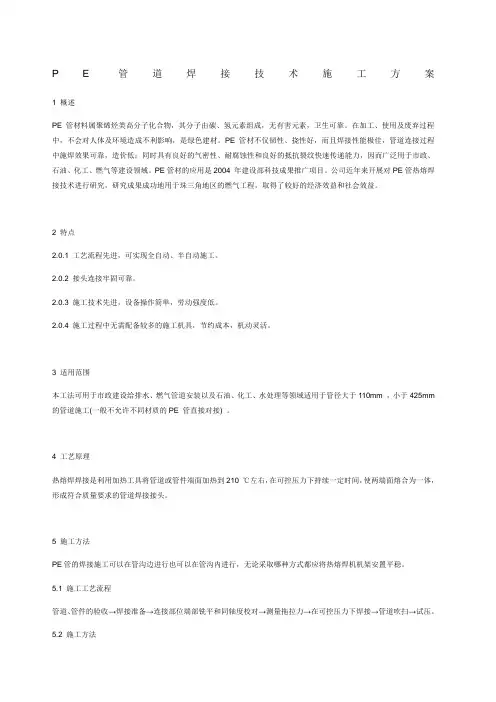

P E管道焊接技术施工方案1 概述PE管材料属聚烯烃类高分子化合物，其分子由碳、氢元素组成，无有害元素，卫生可靠。

在加工、使用及废弃过程中，不会对人体及环境造成不利影响，是绿色建材。

PE管材不仅韧性、挠性好，而且焊接性能极佳，管道连接过程中施焊效果可靠，造价低；同时具有良好的气密性、耐腐蚀性和良好的抵抗裂纹快速传递能力，因而广泛用于市政、石油、化工、燃气等建设领域。

PE管材的应用是2004 年建设部科技成果推广项目。

公司近年来开展对PE管热熔焊接技术进行研究，研究成果成功地用于珠三角地区的燃气工程，取得了较好的经济效益和社会效益。

2 特点2.0.1 工艺流程先进，可实现全自动、半自动施工。

2.0.2 接头连接牢固可靠。

2.0.3 施工技术先进，设备操作简单，劳动强度低。

2.0.4 施工过程中无需配备较多的施工机具，节约成本，机动灵活。

3 适用范围本工法可用于市政建设给排水、燃气管道安装以及石油、化工、水处理等领域适用于管径大于110mm ，小于425mm 的管道施工(一般不允许不同材质的PE 管直接对接) 。

4 工艺原理热熔焊焊接是利用加热工具将管道或管件端面加热到210 ℃左右，在可控压力下持续一定时间，使两端面熔合为一体，形成符合质量要求的管道焊接接头。

5 施工方法PE管的焊接施工可以在管沟边进行也可以在管沟内进行，无论采取哪种方式都应将热熔焊机机架安置平稳。

5.1 施工工艺流程管道、管件的验收→焊接准备→连接部位端部铣平和同轴度校对→测量拖拉力→在可控压力下焊接→管道吹扫→试压。

5.2 施工方法5.2.1 管道、管件的验收管道、管件应根据施工要求选用配套的等径、异径弯头和三通等管件。

热熔焊接宜采用同种牌号、材质的管件，对性能相似的不同牌号、材质的管件之间的焊接应先做试验。

主要依据:设计图纸、现行《燃气工程用埋地聚乙烯管材》GB/T15558.1、GB/T15558.2 技术标准；《聚乙烯燃气管道工程技术》CJJ63技术标准。

高密度聚乙烯（PE）管道热熔焊技术摘要：高密度聚乙烯通常使用Ziegler-Natta聚合法制造，其特点是分子链上没有支链，因此分子链排布规整，具有较高的密度。

高密度聚乙烯在1956年推出至今已有几十年的历史，近几年高密度聚乙烯在国得到突飞猛进的发展，其应用围在不断地得到拓展。

本文着重介绍高密度聚乙烯（PE）管道的优点及发展趋势、PE管网系统的构成、焊接、焊接过程中的注意事项等。

关键词：PE管道 PE管材的优点 PE管道热熔焊1．概述高密度聚乙烯为无毒、无味、无臭的白色颗粒，熔点约为130℃，相对密度为0.941-0.960。

它具有良好的耐热性和耐寒性，化学稳定性好，还具有较高的刚性和韧性，机械强度好，耐环境应力开裂性亦较好。

本世纪在管道领域发生了一场革命性的进步，即“以塑代钢”。

随着高分子材料科学技术的飞跃进步，塑料管材开发利用的深化，生产工艺的不断改进，塑料管道淋漓尽致地展示其卓越性能。

在今天，塑料管材已不再被人们误认为是金属管材的“廉价代用品”。

在这场革命中，高密度聚乙烯（PE）管道倍受青睐，日益发出夺目的光辉，广泛用于燃气输送、给水、排污、农业灌溉、矿山细颗粒固体输送，以及油田、化工和邮电通讯等领域，特别在燃气输送上得到了普遍的应用。

随着我国城市化进程加快，面对人口、资源和环境的巨大压力，为确保国民经济的可持续发展，我国政府逐年加大对城市基础设施的投入，市政公用管道建设不断加快。

《国家化学建材产业"十五"计划和2010年发展规划纲要》指出：塑料管的推广应用主要以UPV-C和PE管为主。

PE管可用于城市供水管、城市排水网和城市燃气网，尤其是城市燃气管网所用的塑料管几乎全部是采用PE管，且PE管有较好的卫生性能和可回收性，在输送介质时比较钢管的输送阻力要小大约50倍，同时由于施工采用热熔连接，管件与管材之间可以充分的融为一体，接头质量可靠，且PE管材重量较轻给施工带来很大的方便， PE管的优越性是不容置疑的，所以近十年来，全国许多大中城市在燃气、供水中低压管线（包括庭院管网和排水管网）敷设量采用PE管。

燃气用聚乙烯 (PE)管道焊接工艺分析摘要：本文以燃气用的聚乙烯（PE）管道为研究对象，在分析焊接工艺选择标准的基础上，对焊接工艺的过程检验进行了研究，以供参考。

关键词：燃气用；聚乙烯（PE）管道；焊接工艺引言：就燃气用管线来说，普通的钢管和铸铁管在使用时容易出现腐蚀和泄露问题。

在高分子材料技术快速发展背景下，聚乙烯（PE）管道被广泛应用至燃气行业，不仅适合用在城市的输气管网中，还能够用在中低压供燃气管网中。

聚乙烯（PE）管道的优点除连接比较方便与能够回收利用外，还具有很强的抗开裂性。

一、燃气用聚乙烯（PE）管道焊接工艺的选择标准（一）热熔焊接工艺分析热熔焊接即选择热熔对接焊机对管道端口进行加热，待熔化之后尽快进行贴合，使其具有特定压力，通过冷却操作实现熔接目标。

聚乙烯这一高分子聚合物拥有半结晶，在长链分子结构中，分子彼此缠绕贯穿，其物态区间除玻璃态和高弹态外，还有粘流态。

对热熔焊接工艺来说，此工艺利用了扩散原理，聚乙烯分子能够吸收能量，受外力因素影响，熔融界面内部分子会彼此渗透缠绕，开展分子链物理重组操作与分子链再结晶操作。

就热熔焊环节来说，焊缝质量不仅受加热温度和加热时间影响，还会被焊制压力与冷却时间直接影响。

通常来说，热熔对接焊口承受压力阶段的强度与热熔对接焊口承受拉力阶段的强度均超过管材。

不论聚乙烯管为何种尺寸，都能够使用热熔对接的方法进行连接，此方法具有很高的经济性与可靠性，缺点在于严重被环境因素和人为因素限制，从接头质量角度来说，热熔焊接可靠性要低于电熔焊接，优点是成本支出比较少[1]。

在聚乙烯（PE）管道被当作燃气管道的早期，人们通常会选择手动热熔连接或者半自动热熔连接，这两种方式会被人为因素严重限制，存在接头没有焊牢问题，导致漏气事故频频发生。

全自动热熔对接焊机自动化水平较高，计算机会对多个焊接参数进行控制，具有很高的准确性，控制参数除温度和压力外，还有时间参数和顺序参数。

全自动热熔对接焊机的焊接质量非常可靠，接头焊接非常牢靠，能够接近电熔焊接水平。

《PE管焊接操作技巧方法》PE管焊接是一种广泛应用于管道工程领域的管道连接方式。

它具有焊接强度高、密封性好、耐腐蚀性强、断裂面积小等优点。

下面将介绍PE管焊接的操作技巧和方法。

一、操作前的准备1.确保所需焊接的PE管道尺寸、壁厚等符合要求。

2.检查焊接设备是否正常工作，包括PE焊接机、管切割机等。

3.检查焊接工具和材料是否齐备，如焊接夹具、焊接材料等。

二、切割管材1.使用管切割机将PE管切割成合适长度，确保切口平整、无毛刺。

三、管道表面处理1.使用专用清洗剂清洗PE管道的内外表面，确保无污物和油脂。

2.使用除尘剂清除管道表面的灰尘和杂质。

四、管道连接1.将焊接夹具套入管道两端，并对齐。

2.使用法兰连接或带面连接将夹具固定在工作台上。

五、设备操作设置1.根据所需焊接管道的直径、壁厚等选择焊接参数，如焊接温度、焊接时间等。

2.将PE管道端部插入焊接机的加热板中，通过调节夹具使之与工作台对齐。

六、焊接操作步骤1.打开焊接机的电源开关，设置焊接温度和时间。

2.等待焊接温度达到设定温度后，开始进行焊接。

3.按照设定时间等待焊接完成，并将焊接机的电源开关关闭。

4.使用工具将焊接好的管道夹持到冷却架上，使其自然冷却。

七、焊缝检查1.使用焊缝探伤工具对焊缝进行检查，确保焊接质量。

2.检查焊缝表面是否平整，无气孔、裂纹、坑洞等缺陷。

八、管道防护1.将焊接好的管道放入塑料袋中，以防止灰尘和杂物进入。

2.注意保护焊接好的管道，避免受到外力损坏。

以上就是PE管焊接的操作技巧和方法。

在实际操作中，应严格遵循相关操作规程和安全要求，确保焊接质量和安全性。

只有掌握了正确的操作技巧和方法，才能完成高质量的PE管焊接工作。

聚乙烯管道焊接作业指导书二零一零年八月三十日PE聚乙烯管道焊接作业指导书一、PE管热熔全自动焊接作业指导书二、PE管热熔半自动焊接作业指导书三、PE管电熔全自动焊接作业指导书一、PE管热熔全自动焊接作业指导书1.1工序流程图→→→→2、0施工前的准备工作2、1、施工图的准备施工是按照设计图纸来进行的.当设计单位出有效的施工图后,施工单位应到施工现场，具体了解情况,对不能照图施工的部分要与设计单位交底，协商，确定是否能采取特殊的施工工艺或作局部设计变更.同时,还应根据图纸进行材料、设备的采购，对施工进度安排。

2、2人员培训从事聚乙烯燃气管道连接的操作人员，在上岗前必须进行专门培训,经过考试和技术评定合格后方可上岗操作。

参与培训人员除了在燃气知识、聚乙烯专用料特性、电工知识、聚乙烯熔接设备、聚乙烯燃气管道施工技术等理论知识方面进行培训,并参加考核.2、3施工机具的准备根据施工工艺的要求，准备相应的施工机具。

因我国对聚乙烯管道的焊接质量和熔接参数无统一标准,不同生产厂家生产的管材、管件熔接参数不同。

为达到可靠的熔接效果，在选择设备上还须认真选型，选质量好的产品，在熔接效果上，要可靠许多.施工机具分为电熔焊机和热熔对接焊机两类。

本工程采用西安塑龙熔接设备有限公司的设备。

1、全自动热熔焊机型号pilotfuse 160/A、C 两台技术参数:管材直径范围60～160mm最大对接压力 43bar可焊管材料 PE—HD。

PP工作温度—5℃~＋40℃2、30Kw柴油发电机 2台3、焊缝外观检验尺 2个3、0管材、管件的验收3、1检查产品有无出厂合格证，出厂检验报告。

3、2对外观进行检查。

检查管材内外表面是否清洁光滑，是否有沟槽、画上、凹陷、杂质和颜色不均匀等.3、3长度检查.管的长度应均匀一致，误差不超过正负20 mm。

逐一检查管口端面是否与管材的轴线垂直，是否存在有气孔。

凡长短不同的管材，在未查明原因前应不予验收.3、4燃气用聚乙烯管应为黄色和黑色，当为黑色时管口必须有醒目的黄色色条，同时管材上应有连续的、间距不超过2m 的永久性标志，写明用途、原材料牌号、标准尺寸比、规格尺寸、标准代号和顺序号、生产厂名或商标、生产日期。

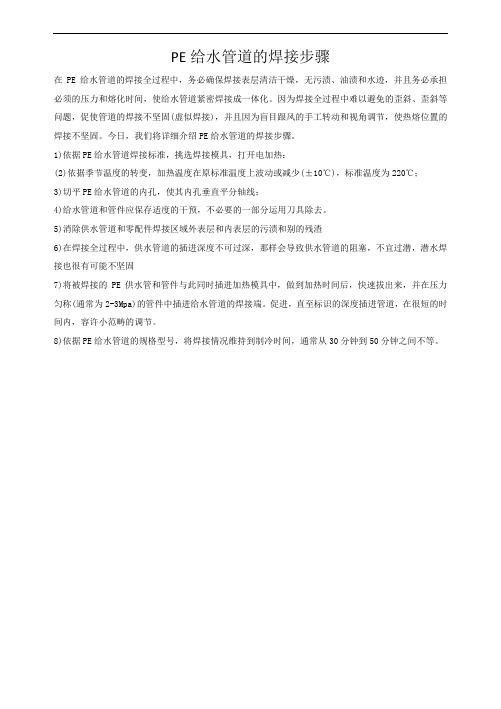

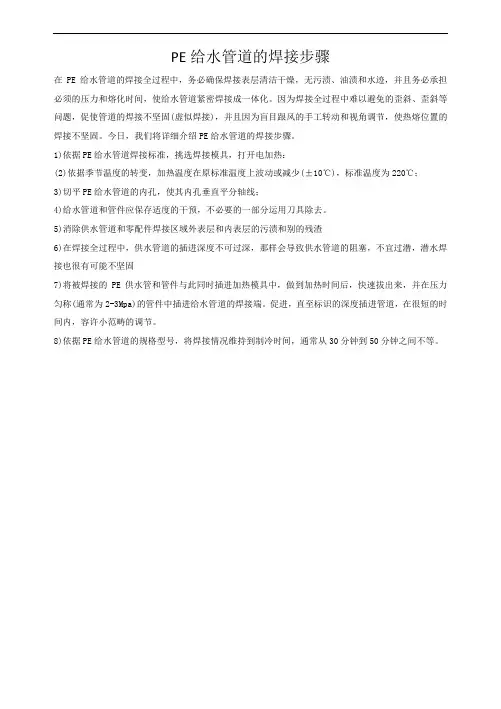

PE给水管道的焊接步骤
在PE给水管道的焊接全过程中，务必确保焊接表层清洁干燥，无污渍、油渍和水迹，并且务必承担必须的压力和熔化时间，使给水管道紧密焊接成一体化。

因为焊接全过程中难以避免的歪斜、歪斜等问题，促使管道的焊接不坚固(虚似焊接)，并且因为盲目跟风的手工转动和视角调节，使热熔位置的焊接不坚固。

今日，我们将详细介绍PE给水管道的焊接步骤。

1)依据PE给水管道焊接标准，挑选焊接模具，打开电加热：
(2)依据季节温度的转变，加热温度在原标准温度上波动或减少(±10℃)，标准温度为220℃；
3)切平PE给水管道的内孔，使其内孔垂直平分轴线；
4)给水管道和管件应保存适度的干预，不必要的一部分运用刀具除去。

5)消除供水管道和零配件焊接区域外表层和内表层的污渍和别的残渣
6)在焊接全过程中，供水管道的插进深度不可过深，那样会导致供水管道的阻塞，不宜过潜，潜水焊接也很有可能不坚固
7)将被焊接的PE供水管和管件与此同时插进加热模具中，做到加热时间后，快速拔出来，并在压力匀称(通常为2-3Mpa)的管件中插进给水管道的焊接端。

促进，直至标识的深度插进管道，在很短的时间内，容许小范畴的调节。

8)依据PE给水管道的规格型号，将焊接情况维持到制冷时间，通常从30分钟到50分钟之间不等。

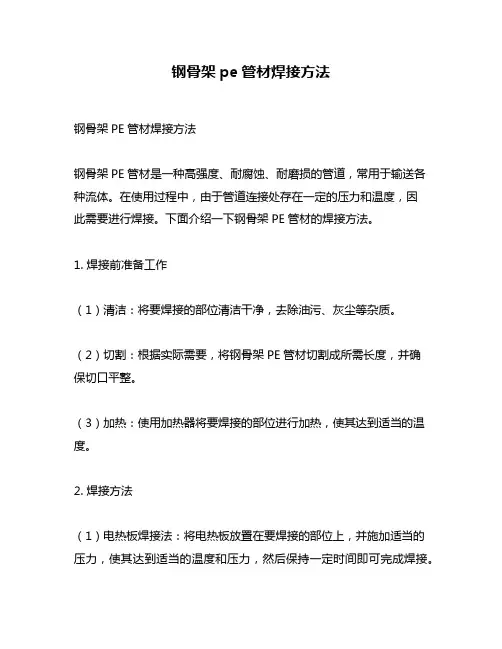

钢骨架pe管材焊接方法
钢骨架PE管材焊接方法
钢骨架PE管材是一种高强度、耐腐蚀、耐磨损的管道，常用于输送各种流体。

在使用过程中，由于管道连接处存在一定的压力和温度，因
此需要进行焊接。

下面介绍一下钢骨架PE管材的焊接方法。

1. 焊接前准备工作
（1）清洁：将要焊接的部位清洁干净，去除油污、灰尘等杂质。

（2）切割：根据实际需要，将钢骨架PE管材切割成所需长度，并确
保切口平整。

（3）加热：使用加热器将要焊接的部位进行加热，使其达到适当的温度。

2. 焊接方法
（1）电热板焊接法：将电热板放置在要焊接的部位上，并施加适当的压力，使其达到适当的温度和压力，然后保持一定时间即可完成焊接。

（2）吹气焊接法：使用吹气枪将气流喷向要焊接的部位，并同时施加适当的压力，使其达到适当的温度和压力，然后保持一定时间即可完成焊接。

（3）热风焊接法：使用热风枪将热风喷向要焊接的部位，并同时施加适当的压力，使其达到适当的温度和压力，然后保持一定时间即可完成焊接。

3. 焊接后处理
（1）冷却：待焊接部位冷却至室温后，使用刮刀将多余的材料刮除。

（2）检查：对焊接部位进行检查，确保无裂缝、无气泡等缺陷。

（3）封口：对已完成的管道进行封口处理，防止漏水、漏气等情况发生。

总之，在钢骨架PE管材的焊接过程中需要注意安全、精细、耐心。

只有做好每一个细节才能确保管道连接处的质量和稳定性。

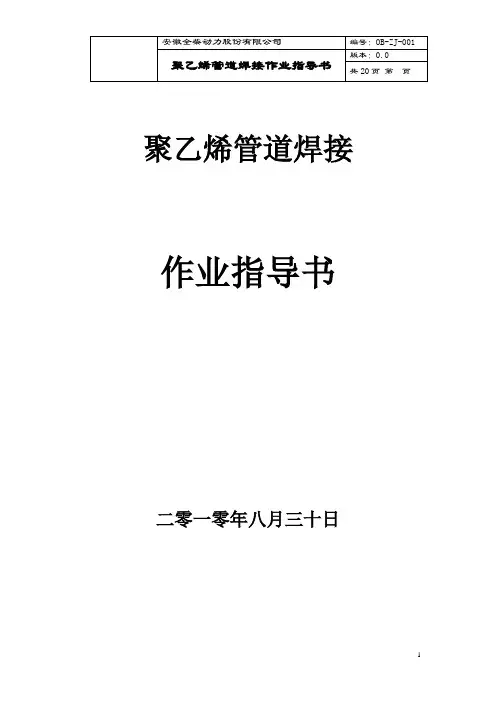

聚乙烯管道焊接作业指导书版本： 0.0共 20 页第页聚乙烯管道焊接作业指导书二零一零年八月三十日聚乙烯管道焊接作业指导书版本： 0.0共 20 页第页PE 聚乙烯管道焊接作业指导书一、 PE 管热熔全自动焊接作业指导书二、 PE 管热熔半自动焊接作业指导书三、 PE 管电熔全自动焊接作业指导书安徽全柴动力股份有限公司编号： OB-ZJ-001聚乙烯管道焊接作业指导书版本： 0.0共 20 页第页一、 PE 管热熔全自动焊接作业指导书1.1 工序流程图接口外观及准备工作→接热熔连接→管阀件安装→10％焊口翻边→下道工序施工切削检验2、 0 施工前的准备工作2、 1、施工图的准备施工是按照设计图纸来进行的。

当设计单位出有效的施工图后，施工单位应到施工现场，具体了解情况，对不能照图施工的部分要与设计单位交底，协商，确定是否能采取特殊的施工工艺或作局部设计变更。

同时，还应根据图纸进行材料、设备的采购，对施工进度安排。

2、 2 人员培训从事聚乙烯燃气管道连接的操作人员，在上岗前必须进行专门培训，经过考试和技术评定合格后方可上岗操作。

参与培训人员除了在燃气知识、聚乙烯专用料特性、电工知识、聚乙烯熔接设备、聚乙烯燃气管道施工技术等理论知识方面进行培训，并参加考核。

2、 3 施工机具的准备根据施工工艺的要求，准备相应的施工机具。

因我国对聚乙烯管道的焊接质量和熔接参数无统一标准，不同生产厂家生产的管材、管件熔接参数不同。

为达到可靠的熔接效果，在选择设备上还须认真选型，选质量好的产品，在熔接效果上，要可靠许多。

施工机具分为电熔焊机和热熔对接焊机两类。

本工程采用西安塑龙熔接设备有限公司的设备。

1、全自动热熔焊机型号pilotfuse160/A 、C两台技术参数：管材直径范围60～160mm最大对接压力43 bar可焊管材料PE — HD.PP工作温度-5℃～＋ 40℃2、30Kw 柴油发电机2台3、焊缝外观检验尺2个3、 0 管材、管件的验收3、 1 检查产品有无出厂合格证，出厂检验报告。

P E焊接技术标准This model paper was revised by the Standardization Office on December 10, 2020热熔对接连接（对接焊）一、焊接工艺曲线和参数聚乙烯管材的焊接一般分三个阶段，加热段、切换段、对接段，根据管子的不同规格和截面积制定其焊接参数。

焊接工艺三个重要参数：温度、压力、时间－PE 熔接过程中压力、时间的关系（见图）。

二、温度的确定：聚乙烯管材对接焊的最佳焊接温度为200～230℃，一般生产厂家确定为210±10℃；是聚乙烯材料的加工温度，在材料粘流态转化温度之上，只有在这种条件下，聚乙烯产生熔融流动，聚合物的大分子才能进行相互扩散形成缠绕，得到最大的强度和高质量的焊接结果；实践证明，温度低于180℃，即使加热时间长，也不能达到质量好的焊接结果。

如果温度过高，将有可能激活分子链中的C键与氧发生反应，使材料降解，聚乙烯材料将受到氧化破坏。

析出挥发性的物质和气体，材料结构发生变化，生成不饱和烃，出现杂质，从而使焊接质量降低。

三、时间的确定加热时间的确定：焊接端面平整后10×壁厚（mm）秒。

加热时间的长短，决定焊接的质量；是否能将温度均匀传递到焊接面及一定的深度，在转换的阶段保持最佳的焊接温度。

管端面熔化的最佳时间，是随着需要加热的面积增大而增大的，更重要的是对流和辐射传播的能量，会随着管壁厚度的增加而减小。

管端面的不平度，造成热量的传递不均匀，窝藏空气，产生气孔，最终影响焊接质量，所以需要和压力密切的配合，在加热的同时施加一定的压力，平整焊接面，促进塑化，形成理想的焊接面进行热传递，然后降压吸热。

切换时间的确定：10 秒内尽可能地缩短，其端面冷却非常快，对接速度慢直接影响焊接质量。

冷却时间的确定：见表；～×壁厚（mm）分钟。

聚合物材料的导热性差，只有金属的几十分之一，冷却速度相应的缓慢，在冷却的时间内需要进行结晶，收缩，所以需要有充分的时间降到结晶温度，进行充分的晶粒生长，消除内应力，在一定的压力下冷却，避免焊接端面有缩孔。

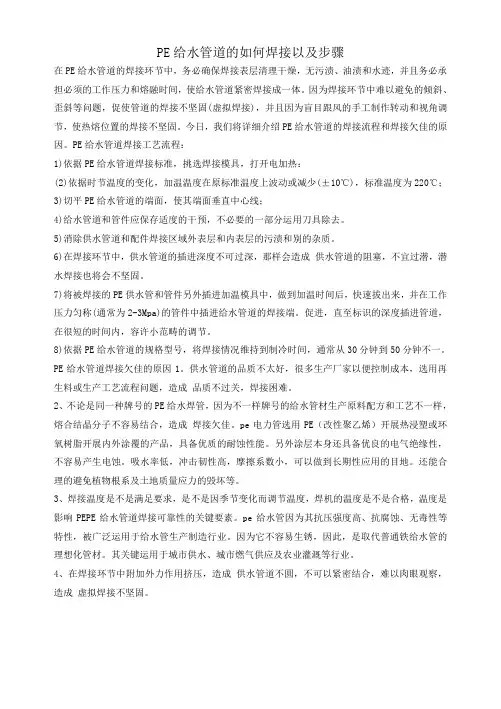

PE给水管道的如何焊接以及步骤在PE给水管道的焊接环节中，务必确保焊接表层清理干燥，无污渍、油渍和水迹，并且务必承担必须的工作压力和熔融时间，使给水管道紧密焊接成一体。

因为焊接环节中难以避免的倾斜、歪斜等问题，促使管道的焊接不坚固(虚拟焊接)，并且因为盲目跟风的手工制作转动和视角调节，使热熔位置的焊接不坚固。

今日，我们将详细介绍PE给水管道的焊接流程和焊接欠佳的原因。

PE给水管道焊接工艺流程：1)依据PE给水管道焊接标准，挑选焊接模具，打开电加热：(2)依据时节温度的变化，加温温度在原标准温度上波动或减少(±10℃)，标准温度为220℃；3)切平PE给水管道的端面，使其端面垂直中心线；4)给水管道和管件应保存适度的干预，不必要的一部分运用刀具除去。

5)消除供水管道和配件焊接区域外表层和内表层的污渍和别的杂质。

6)在焊接环节中，供水管道的插进深度不可过深，那样会造成供水管道的阻塞，不宜过潜，潜水焊接也将会不坚固。

7)将被焊接的PE供水管和管件另外插进加温模具中，做到加温时间后，快速拔出来，并在工作压力匀称(通常为2-3Mpa)的管件中插进给水管道的焊接端。

促进，直至标识的深度插进管道，在很短的时间内，容许小范畴的调节。

8)依据PE给水管道的规格型号，将焊接情况维持到制冷时间，通常从30分钟到50分钟不一。

PE给水管道焊接欠佳的原因1。

供水管道的品质不太好，很多生产厂家以便控制成本，选用再生料或生产工艺流程问题，造成品质不过关，焊接困难。

2、不论是同一种牌号的PE给水焊管，因为不一样牌号的给水管材生产原料配方和工艺不一样，熔合结晶分子不容易结合，造成焊接欠佳。

pe电力管选用PE（改性聚乙烯）开展热浸塑或环氧树脂开展内外涂覆的产品，具备优质的耐蚀性能。

另外涂层本身还具备优良的电气绝缘性，不容易产生电蚀。

吸水率低，冲击韧性高，摩擦系数小，可以做到长期性应用的目地。

还能合理的避免植物根系及土地质量应力的毁坏等。
