高清图解北京第一高楼中国尊基坑施工过程(高528米深40米).

北京市西城区2019届高三一模一、选择题高达528米的“中国尊”大厦于2018年全面竣工。

读图1“建设中的中国尊”和图2“中国尊大厦所在区域电子地图”，回答下列各题。

1. 图 1 照片的拍摄时间（北京时间）最可能介于（）A. 4:00～6:00B. 10:00～12:00C. 12:00～14:00D. 17:00～19:002. 若图 1 照片拍摄当日，天安门升旗时间为 4:46，则该日北京（）A. 日出东南方向B. 正午日影较长C. 正值秋高气爽D. 处于夏至前后3. 图 2 所示城市功能区（）A. 位于北京市的中心B. 早晚人口流动量大C. 土地利用率比较低D. 多高新技术制造业【答案】1. D 2. D 3. B【解析】中国尊的右侧有中央广播电视总台大楼，说明拍摄方向是面朝西方。

图示为日落时期，拍摄时的北京时间最可能介于17:00～19:00。

升旗时间与日出同步。

商业大厦、宾馆酒店等，城市功能区早晚人口流动量大。

【1题详解】图 1 照片中，中国尊的右侧有中央广播电视总台大楼，说明拍摄方向是面朝西方。

图示为日落时期，拍摄时的北京时间最可能介于17:00～19:00，D对。

4:00～6:00是日出时间，A 错。

10:00～12:00、2:00～14:00是正午前后时间，B、C错。

【2题详解】若图 1 照片拍摄当日，天安门升旗时间为 4:46，升旗时间与日出同步，日出在6点前，则该日北京日出东北方向，北半球是夏季，A、C错。

夏季正午日影较短，B错。

处于夏至前后，D对。

【3题详解】图 2 所示有商业大厦、宾馆酒店等，城市功能区早晚人口流动量大，B对。

北京市的中心有故宫、天安门广场等，A错。

商业大厦分布区，土地利用率比较高，C错。

制造业不是北京的主要职能。

下图是我国青海湖的湖盆地形、地质剖面图。

读图回答下列各题。

4. 图中（）A. 甲岩层形成于断层发生后B. 乙处是一个背斜谷地C. 海心山是火山活动形成的D. 湖盆因断裂陷落而成5. 当地特产的“湟鱼”生长极慢，有“一年长一两”之说，是因为该湖泊（）A. 水量大，盐度低，饵料丰盛B. 流域封闭，周边无河流，少天敌C. 气候高寒，水温低，冰期长D. 水位季节变化大，且含沙量较大【答案】4. D 5. C【解析】【4题详解】图中甲岩层是侵入岩，位于相对上升一侧岩块，形成于断层发生前，若形成于断层后，岩浆会从断层处涌出，A错。

中国尊效果图打造首都新地标 — 中国尊中国尊项目位于北京市朝阳区CBD核心区Z15地块，总建筑高度528米，地上108层，地下7层，集甲级写字楼、会议、商业、观光以及多种配套服务功能于一体，建成后将成为北京第一高楼，首都新地标。

文｜ 刘晓霖 许金山87攻坚战。

取得这么多突破和成绩，离不开项目全体参建人员的辛苦付出。

中国尊大厦为核心筒＋巨柱＋巨型斜撑＋带状桁架混合结构体系，4根超大截面的多腔体巨型钢柱，固定在厚度为6.5米的巨大混凝土底板之上，与翼墙、核心筒钢板墙等14万吨钢构件一起，共同托起未来拔地凌空的528米高摩天大楼。

工程所用的钢构件从1000多公里外的江苏、上海等加工厂经过整体拼装后运抵北京，一件件重达数十吨的构件通过两台最大吊重100吨的M1280D塔吊，稳稳地落在高强锚栓之上。

由于钢板最厚达到120mm，焊缝最长超过15米，为有效控制构件的焊接变形，每条焊缝需要由多名焊工同时分段焊接，十几名焊工在超过35度高温的巨型柱狭小空间内，每天连续不间断焊接，对于身心都是极大考验。

随着工程的快速推进，项目部以“空间占满，时间占满”，制定了周密的平面部署和施工计划。

为加快现场施工进度，项目部专门设立计划平面部，负责计划和平面管理。

项目部每天中午召开计划部署会，把施工任务具体到小时。

现场几点开始钢筋绑扎、几点钢构件进场进行吊装、几点进行混凝土浇筑，都有严格的控制。

每天晚上钢构件进场，进行吊装焊接，白天土建钢筋班组进行竖向墙体钢筋和水平楼板钢筋绑扎，同时穿插机电专业预留预埋，随后进行混凝土浇筑。

整个流程环环相扣，紧张有序。

当现场施相比工期计划可能或开始出现偏差时，项目部会及时组织相关部门及分包单位召开工期计划讨论会，动态调整施工计划，优化施工部署。

通过两年多的艰苦奋战，项目部克服现场零场地，交通复杂等多重困难，特别是目前主体结构施工是在井筒超多，钢板剪力墙密布，钢筋与钢结构连接节点十分复杂的条件下，项目部经过加强计划管理与平面协调，优化工序，合理增加人员和设备投入，实现了目前6天一个结构层目标。

北京中信大厦（中国尊）位于北京市朝阳区东三环北京商务中心区（CBD）核心区，是一座高度为528米的超高层建筑。

该建筑主要由办公、观光和商业功能组成，建筑面积约43.7万平方米。

本次施工方案针对中国尊钢结构安装施工进行详细阐述。

二、施工准备1. 技术准备（1）组织专业技术人员进行现场考察，了解施工环境、地质条件等，制定相应的施工方案。

（2）对施工人员进行技术培训，确保施工人员掌握钢结构安装的相关技术。

（3）编制施工组织设计，明确施工流程、施工方法、质量保证措施等。

2. 现场测量准备（1）对施工现场进行测量，确保基础施工的准确性。

（2）对施工过程中使用的测量仪器进行校准，确保测量数据的准确性。

3. 机具和物资准备（1）根据施工方案，准备各类钢结构安装机具，如起重机、吊车、切割机等。

（2）准备施工所需钢材、螺栓、焊接材料等物资。

4. 劳动力准备（1）根据施工进度，合理配置施工人员，确保施工进度。

（2）对施工人员进行安全教育，提高施工人员的安全意识。

5. 季节性施工准备（1）针对北京地区气候特点，制定季节性施工方案，确保施工质量。

（2）加强施工现场的防风、防雨、防寒等措施。

三、施工方法与技术措施1. 钢结构深化设计（1）根据施工图纸，进行钢结构深化设计，确保构件尺寸、形状、连接方式等符合要求。

（2）对构件进行编号，方便施工过程中查找。

2. 钢构件加工与运输（1）在加工厂完成钢构件的加工，确保构件质量。

（2）采用专用运输车辆将构件运至施工现场。

3. 钢结构测量（1）采用全站仪、水准仪等测量仪器，对施工现场进行测量，确保施工精度。

（2）对已安装的钢结构进行复测，确保安装质量。

4. 钢结构安装（1）采用分层退装法进行安装，确保施工安全。

（2）采用高强螺栓、焊接等方式进行连接，确保连接牢固。

5. 吊装施工（1）采用覆带式起重机进行吊装，确保吊装安全。

（2）吊装过程中，对吊装设备进行严格检查，确保吊装质量。

四、质量控制与安全措施1. 质量控制（1）严格执行施工规范和质量标准，确保施工质量。

京城第一高楼“中国尊”项目结构技术挑战——访“中国尊”项目方案和初步设计负责人刘鹏《建筑结构》：请介绍一下中国尊项目的主要设计节点和历程，目前项目处于什么阶段？刘鹏：中国尊项目（图1）的设计由五家公司组成的设计联合体完成，其中ARUP负责结构设计的方案和初步设计阶段，北京市建筑设计研究院负责施工图设计。

项目的方案设计和初步设计历时两年多，目前项目已进入施工图设计阶段。

图1 塔楼整体和CBD核心区鸟瞰图（由建筑设计KPF公司提供）《建筑结构》：结构专业在介入该工程时，在满足业主不同阶段对建筑功能不断调整的要求下，结构方案是如何紧密配合的？刘鹏：在项目的方案设计阶段考虑过酒店、公寓等混合业态的方案。

当时业主的期望是酒店和公寓的楼层不出现斜撑构件，因此结构在这些楼层采用了密柱抗弯框架的形式，而在办公楼层采用巨型斜撑的形式。

如何将这两种抗侧力体系结合成一个连贯且一致的外框结构的确给结构设计带来了很大的困难。

最后业态确定为全办公的形式，外框得以统一为全高巨型交叉斜撑结构，结构体系也更为合理。

《建筑结构》：本项目采用了参数化设计方法，相对于传统设计手段，其优势体现在哪些方面？采用该方法后对于结构工程师的工作带来哪些便利？刘鹏：本项目的结构体系与天津高银117有很多类似之处，但本项目的难点在于其曲面的造型。

由于立面呈尊形（图2，3），每个楼层的外轮廓尺寸均不相同，角部的圆弧倒角半径也每层不同。

更重要的是，在方案设计阶段建筑师对大楼曲线的不同几何定义进行了多次的研究，对于每个方案，作为结构工程师都需要给出量化的性能结果，以便于业主和设计团队做出决策。

参数化的结构设计方法（图4）使得我们可以和建筑师的几何模型无缝对接，实时生成相应的结构模型，大大节省了工作量，加快了响应速度。

图2 整体立面效果图和“尊”的几何尺寸（由建筑设计KPF公司提供）图3 塔冠建筑效果图及结构布置示意图（建筑效果图由建筑设计KPF公司提供）图4 参数化设计《建筑结构》：项目都用到的哪些参数化软件？在项目设计过程中的作用体现在哪些方面？刘鹏：项目的参数化设计软件包括犀牛(Rhinoceros)造型软件以及其参数化建模插件Grasshopper。

北京第一高楼（中国尊）冲出地面全过程！（附多图）12月10日，由中国建筑股份有限公司/中建三局集团有限公司（联合体）承建的中国尊项目地下结构冲出地平面，实现全面封顶，并于近日开始上部工程施工。

小编带你近距离看看中国尊的“成长”过程。

中国尊档案中国尊位于北京市朝阳区CBD核心区，总建筑高度528米，地上108层，建筑面积35万平方米；地下7层，建筑面积8.7万平方米，基础埋深约37.8米，建成之后将成为北京第一高楼，成为国内也是世界上8度抗震区的最高建筑。

设计特点中国尊由北京市建筑设计研究院有限公司设计完成，塔楼地上108层，地下7层(局部设夹层)，建筑高度528米，外轮廓尺寸从底部的78米×78米向上渐收紧至54米×54米，再向上渐放大至顶部的59米×59米，似古代酒器“樽”而得名。

工程主要结构体系由外框筒和核心筒组成，其中外框筒由巨型柱、巨型斜撑、转换桁架以及次框架组成。

巨型柱位于塔楼角部，贯通至结构顶部，并在各区段分别与转换桁架、巨型斜撑连接。

巨型柱底部截面形状为多边形，中部及上部为矩形，采用多腔钢管混凝土柱。

在设备层及避难层共设置8道转换桁架，其杆件截面采用焊接箱形截面。

巨型斜撑沿各区外皮设置，也为焊接箱形截面。

次框架包括重力柱和外环梁，均为焊接H形截面，其仅承担本区重力荷载，不参与整体抗侧。

施工特点自2013年前开工以来，中国尊连续创下了一系列首都建筑业新纪录，先后完成了896根工程桩施工；地下40米深坑的土方作业；在连续93小时内完成了创造北京乃至全国纪录的5.6万立方米大体积底板混凝土浇筑；2014年12月10日实现了地下室全面封顶。

中国尊建设者创造性地在-38米的坑下搭建起了一座东西长138米、宽20米、高27米的钢结构平台，打破了施工零场地的困局，先后完成了896根工程桩施工、20000多吨钢筋绑扎作业。

大体积底板浇筑中国尊大厦基坑深度38米，局部达到40米，是中国未见、全球罕见的超深民用建筑基坑，创中国超高层建筑基坑深度之最。

高清图解北京第一高楼中国尊基坑施工过程（高528米深40米）“中国尊”档案坐落在Z15地块，为CBD核心区建筑面积最大的一个地块。

Z15地块东至金和东路、南至景辉街、西至金和路、北至规划绿地，占地面积1.1478公顷。

中信集团在11年CBD核心区地块首批出让中，以63亿元摘得该地块，总建筑面积约35万平方米。

∙“中国尊”7层至61层、102层至113层均为办公区；∙∙64层至79层为酒店；80层至99层为酒店式公寓；∙∙117层至118层分别为层高12米的观光台及层高4.5米的观光台餐厅。

∙∙地下六层分别为商业区、卸货区、停车库及设备用房层。

据悉，该规划需要历时两年才能完善，后续还有一年多的时间用来修改和深化。

∙∙建成后将是北京市最高的地标建筑。

该项目西侧与北京目前最高的建筑国贸三期对望，建筑总高528米，未来将被规划为中信集团总部大楼。

于2011年9月12日开工，2016年底竣工，预计总投资达240亿元。

∙∙2014年4月中国当代十大建筑评审委员会从中国1000多座地标建筑中，综合年代、规模、艺术性和影响力四项指标，初评出二十个建筑。

最终由此产生十大当代建筑。

设计理念∙尊，古之礼器。

意为敬奉，起时双手捧至顶，行顶天立地之势。

所以设计者以“中国尊”为北京第一高度建筑的寓意：建筑高耸直入云端，表现出顶天立地之势，与“尊”的表现不谋而合。

而且以尊为建筑形态，也有别于北京超高层建筑常见的直线形态。

∙∙外形自下而上自然缩小，形成稳重大气的金融形象，同时顶部逐渐放大，享受独在云端的无限风光，最终形成中部略有收分的双曲线建筑造型，使这一建筑林立在CBD核心区的摩楼天群中也能明显体现出庄重的东方神韵。

∙视觉效果∙曲线优美，身高约500米的“中国尊”是以灵动的弧线构成，因此虽然高大，却不失婉约，简单的建筑线条看起来极具以柔克刚的效果。

如此的设计不仅是为了追求耐看的视觉审美效果，同时也是出与构建设合理建筑结构的考虑。

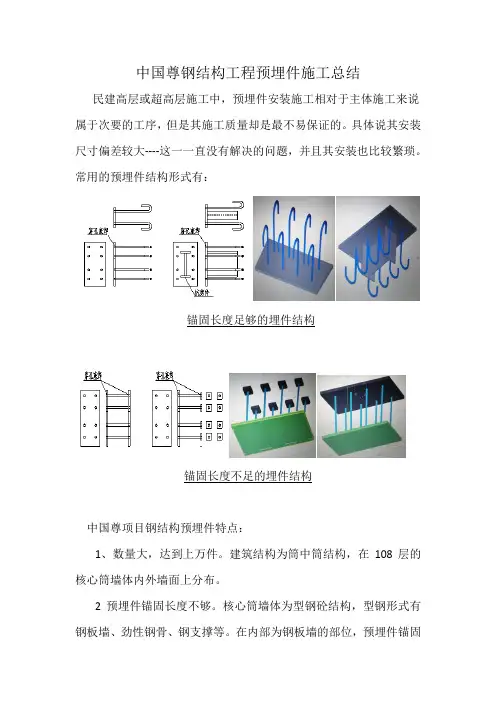

中国尊钢结构工程预埋件施工总结民建高层或超高层施工中，预埋件安装施工相对于主体施工来说属于次要的工序，但是其施工质量却是最不易保证的。

具体说其安装尺寸偏差较大----这一一直没有解决的问题，并且其安装也比较繁琐。

常用的预埋件结构形式有：锚固长度足够的埋件结构锚固长度不足的埋件结构中国尊项目钢结构预埋件特点：1、数量大，达到上万件。

建筑结构为筒中筒结构，在108层的核心筒墙体内外墙面上分布。

2预埋件锚固长度不够。

核心筒墙体为型钢砼结构，型钢形式有钢板墙、劲性钢骨、钢支撑等。

在内部为钢板墙的部位，预埋件锚固长度不足。

3、预埋件板较厚，尺寸较大，锚固T型件板较厚。

4、预埋件安装部位环境复杂，安装困难。

钢结构预埋件的施工特点对工程总体进度、质量会产生一定的影响。

本工程通过预埋件，钢梁与核心筒混凝土墙之间以单剪板铰接节点形式连接。

依靠高强螺栓群传递剪力、弯矩、拉力等荷载。

由于外界环境产生的荷载复杂多变，核心筒与钢梁及外筒之间受力变形是不协调的，预埋件的受力状态比较复杂。

预埋件应有足够的强度、稳定性及安全储备。

典型单剪板铰接节点本工程中采用如下钢结构埋件型式：上面8种预埋件可以分为①完全由锚筋承受荷载、②完全通过T 型铁与钢板墙焊接承受荷载和③由这两类共同作用承受荷载的3种类型。

以上预埋件结构设计优点：1、锚筋末端焊接短钢筋代替传统的钢筋弯头形式，节省安装空间，有利于现场施工；2采用T型锚固件与钢板墙焊接，解决锚固长度不足的问题，预埋件随钢板墙一起安装，减少工作量。

（部分可以随构件安装，部分现场焊接）按设计者理想状态，用于钢梁与预埋件之间连接的单剪板应该焊接在预埋件上，随预埋件一起安装，钢梁吊装时安装高强螺栓即可，这样可以大大提高安装的效率。

但是就目前国内高层安装现状而言，核心筒墙体内型钢安装、混凝土浇筑施工都存在偏差，有的偏差值较大，导致钢梁安装，高强螺栓孔无法对孔。

因而目前一般采取单剪板现场焊接的工艺方法，同时为了解决偏差太大的问题，采取加宽单剪板预留切割余量的方式。

建筑结构丨全面解读528 米北京第一高楼——＇中国尊＇大厦设计及施工项目概况中国尊大厦位于北京市朝阳区东三环北京商务中心区（CBD ）核心区Z15地块，建筑面积约43.7万m2 （地上约35万m2,地下约8.7万m2）。

主要建筑功能为办公、观光和商业。

该塔楼地上108 层，地下7 层（局部设夹层），建筑高度528m，外轮廓尺寸从底部的78m X 78m向上渐收紧至54m X 54m,再向上渐放大至顶部的59m X 59m，似古代酒器“樽” 而得名。

中国尊将是继北京国贸三期A 塔楼后北京规划设计并建造的最高建筑物。

中国尊大厦效果图建设单位：中信和业投资有限公司总体设计单位：北京市建筑设计研究院有限公司合作设计单位：KPF （建筑）、ARUP （结构）施工总承包单位：中建总公司与中建三局联合体项目最新进展2016 年8 月17 日，全球首部超500 米跃层电梯在中国尊大厦中正式投入使用。

针对全球超高层项目施工过程中普遍存在的垂直运输瓶颈问题，该项目采用了跃层电梯技术。

该技术能使正式电梯在结构施工阶段提前使用，电梯机房是可自行爬升的临时机房，每次跳跃3 至5 层，即大厦结构核心筒每上升3 至5 个楼层，电梯机房就向上跳跃一次，大楼封顶且电梯机房完工后，将电梯曳引机控制柜等机房设备移至最终机房，更换相应部件后即可转换为正式电梯。

电梯运行速度由普通施工电梯的1m/s提升至4m/s,单台跃层电梯的乘客运力是同规格施工电梯的约12 倍，服务楼层将随着土建结构增长而同步爬升，最大行程将达到500m，将是全球速度最快、行程最大的跃层电梯。

相比常规电梯安装方法完工时间提前约120 天。

5月13日开始电梯安装，8月7日安装调试完成，8月10日顺利通过政府部门（北京市特种设备检测中心）验收。

电梯楼层按键密密麻麻目前，中国尊大厦已施工至70 层，高度达333 米，正式超越国贸三期的330 米，成为北京第一高楼。

而距离其528 米的总高度，还有38 层的距离。
