第一节 探电流与电压、电阻的关系 练习题

1.在探究电阻上的电流跟电压的关系时，我们提出的问题是______你的猜想是______请在下框内画出实验电路图，并设计好记录实验数据的表格。

2．德国物理学家______在19世纪初期经过大量的实验的方法研究了电流、电压和电阻的关系，得到：导体中的电流跟导体两端的电压成______，跟导体的电阻成______，其数学表达式为______公式中电压的单位用______，电阻的单位用______，电流的单位用______欧姆定律是研究导体中的电流与导体两端电压以及导体电阻三者关系的规律。

3．电流、电压、电阻三个物理量，只要知道其中两个，根据欧姆定律就可以求出第三个．因此，R=______；U=______。

4．小红做实验时，把一盏灯两端的电压从4V增加到6V，通过它的电流将从增加到______A，这只灯的阻值为______ 。

5．从欧姆定律可以看出，千个用电器两墙的电压影响着通过它的______。用电器正常工作时所需的电压，叫做______。如果______比额定电压高很多，很可能损坏用电器，如果实际电压比______低很多，用电器就不能正常工作，有时还会损坏用电器。

6．在如图6—28所示的电路中，当开关都闭合时，下面电路中两灯均亮的是 ( )

7．一种指示灯，工作时电阻为 ，通过的电流为时才能正常发光。要使这种指示灯正常发光，应加多大的电压

8．一导体连在某电路中，如果把加在这导体两端的电压增加到原来的2倍，则导体的电阻和通过它的电流情况为 ( )

A．电阻和电流均保持不变

B．电阻保持不变，电流是原来的2倍

C．电阻和电流都变为原来的2倍

D．电阻减小为原来的一半，电流为原来4倍

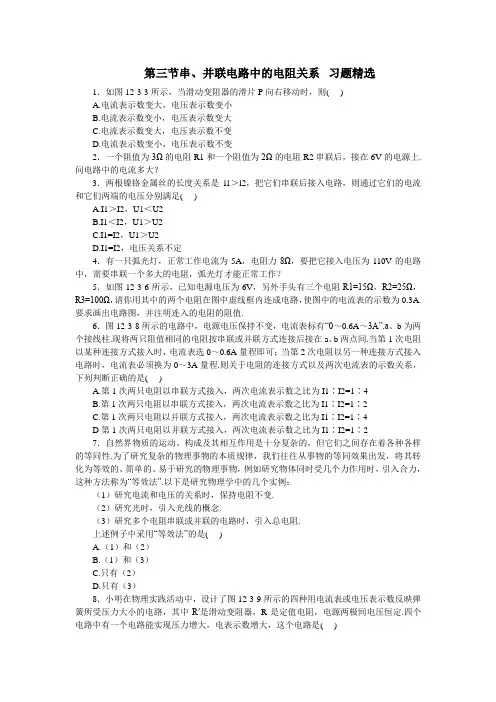

第三节串、并联电路中的电阻关系 习题精选

1．如图12-3-3所示，当滑动变阻器的滑片P向右移动时，则( )

A.电流表示数变大，电压表示数变小

B.电流表示数变小，电压表示数变大

C.电流表示数变大，电压表示数不变

D.电流表示数变小，电压表示数不变

2．一个阻值为3Ω的电阻R1和一个阻值为2Ω的电阻R2串联后，接在6V的电源上.问电路中的电流多大？

3．两根镍铬金属丝的长度关系是l1＞l2，把它们串联后接入电路，则通过它们的电流和它们两端的电压分别满足( )

A.I1＞I2，U1＜U2

B.I1＜I2，U1＞U2

C.I1=I2，U1＞U2

D.I1=I2，电压关系不定

4．有一只弧光灯，正常工作电流为5A，电阻力8Ω，要把它接入电压为110V的电路中，需要串联一个多大的电阻，弧光灯才能正常工作？

5．如图12-3-6所示，已知电源电压为6V，另外手头有三个电阻R1=15Ω，R2=25Ω，R3=100Ω，请你用其中的两个电阻在图中虚线框内连成电路，使图中的电流表的示数为0.3A.要求画出电路图，并注明连入的电阻的阻值.

6．图12-3-8所示的电路中，电源电压保持不变，电流表标有“0～0.6A～3A”.a、b为两个接线柱.现将两只阻值相同的电阻按串联或并联方式连接后接在a、b两点间.当第1次电阻以某种连接方式接入时，电流表选0～0.6A量程即可；当第2次电阻以另一种连接方式接入电路时，电流表必须换为0～3A量程.则关于电阻的连接方式以及两次电流表的示数关系，下列判断正确的是( )

A.第1次两只电阻以串联方式接入，两次电流表示数之比为I1∶I2=1∶4

B.第1次两只电阻以串联方式接入，两次电流表示数之比为I1∶I2=1∶2

C.第1次两只电阻以并联方式接入，两次电流表示数之比为I1∶I2=1∶4

物理电压 电阻练习题及答案

一、电压 电阻选择题

1．在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（ ）

A. 4.8V，1.2V B. 6V，1.2V C. 1.2V，6V D. 1.2V，4.8V

【答案】 A

【解析】【解答】解：由图a可知，电阻R1与R2串联，电压表V1测电源的电压，电压表V2测电阻R2两端电压，

∵串联电路中总电压等于各分电压之和，且两电压表指针位置相同，

∴电压表V1示数应大于电压表V2示数，则

电压表V1量程是0～15V，分度值是0.5V，电压表示数U=6V；

电压表V2量程是0～3V，分度值是0.1V，电压表示数U2=1.2V；

∴电阻R1的电压U1=U﹣U2=6V﹣1.2V=4.8V．

故选A．

【分析】由图a可知，电阻R1与R2串联，电压表V1测电源的电压，电压表V2测电阻R2两端电压，根据串联电路特点确定电压表量程与分度值，读出电压表示数，然后由串联电路特点求出R1两端的电压．

2．如图是汽车、摩托车油量表（实际上就是电流表）原理示意图，R′是定值电阻，R是滑动变阻器，则（ ）

A. 向油箱里加油时，电流表示数变大 B. 燃油消耗下降时，电流表示数变大

C. 燃油全部耗尽时，电流表将被烧坏 D. 油箱加油过满时，电流表将被烧坏

【答案】A

【解析】【分析】已知定值电阻和滑动变阻器串联，电流表测量的是电路中的电流，浮子和滑片相连，根据杠杆的原理，浮子上浮时，滑片向下移动，滑动变阻器接入电路的电阻减小，根据公式I=可知，电路中的电流变化．

当浮子下浮时，滑片向上移动，滑动变阻器接入电路的电阻增大，根据公式I=可知，电路中的电流变化．

物理电阻知识专项练习题及答案

一、选择题

1．下列关于电阻率的叙述，错误的是[]

A．当温度极低时，超导材料的电阻率会突然减小到零

B．常用的导线是用电阻率较小的铝、铜材料做成的

C．材料的电阻率取决于导体的电阻、横截面积和长度

D．材料的电阻率随温度变化而变化

2．一粗细均匀的镍铬丝，截面直径为d，电阻为R。把它拉制成直径为d／10的均匀细丝后，它的电阻变为[]

A．R／1000B．R／100

C．100RD．10000R

3．用电器离电源L米，线路上的电流为I，为使在线路上的电压降不超过U，已知输电线的电阻率为ρ。那么，输电线的横截面积的最小值是[]

A．ρL／RB．2ρLI／U

C．U／ρLID．2UL／Iρ

4．一根阻值为R的均匀电阻丝，长为L，横截面积为S，设温度不变，在下列哪些情况下其电阻值仍为R？[]

A．当L不变，S增大一倍时

B．当S不变，L增大一倍时

C．L和S都缩小为原来的1/2

D．当L和横截面的半径都增大一倍时。

5．有长度相同，质量相同，材料不同的金属导线A、B各一根。已知A的密度比B的大，A的电阻率比B的小。则A、B两根导线的电阻为[]

A．RA＞RBB．RA＜RB

C．RA=RBD．无法判断

6．一只白炽灯泡，正常发光时的电阻为121Ω，当这只灯泡停止发光一段时间后的电阻应是[]

A．大于121ΩB．小于121Ω

C．等于121ΩD无法判断

7．关于导体和绝缘体的如下说法正确的是[]

A．超导体对电流的阻碍作用等于零

B．自由电子在导体中走向移动时仍受阻碍

C．绝缘体接在电路中仍有极微小电流通过

D．电阻值大的为绝缘体，电阻值小的为导体

二、填空题

8．材料的电阻率在数值上等于用这种材料制成的长为______m，横截面积为______m2的一条导线的电阻；在国际单位制中，电阻率的单位为______。
