电装工艺规范

电气装配技术要求工艺标准一、目的：使公司电气装配满足客户需求，提升公司产品品质。

二、作业前：电气材料必须按时到位，到位后确认电气件型号是否符合图纸要求，检查来料钣金的品质状况，是否有影响电气装配和产品品质的不良因素。

如果有部分非决定性材料没有到位，可以按计划开始作业。

三、电气装配作业流程：领料图纸核对物料核对准备作业线槽布局安装焊接外部线气路布局导轨准备焊航空插头/OB头走线固定元器件布局检验外线接入电箱元器件安装布线电箱内外信号对接通电前自检通电调试I/O设备7S清理操作前准备：工具（斜口钳，电钻，压线钳，剥线钳，螺丝刀等等）图纸（装配图，接线图，气路图，焊接SOP）材料（空开，接触器，继电器和隔板，PLC，驱动器等等）附属的物料（包括接线端子，电缆，线标等等）操作场所。

装配期间需有指定的场所，以保证作业场所的5S标准比较良好，带电操作都必须两个人以上方可工作。

线槽：线槽应平整、无变形扭曲、无毛刺。

线槽固定点不应少于两个，线槽在400mm以上时需固定点不应少于三个以上，在转角处，分支处应均有固定点。

盖线槽盖应平整、无翘脚，美观。

合理导轨：导轨裁截口应平直，并无毛刺。

每节导轨不应少于吧两点固定300mm以上不应少于三点固定。

元器件布局：按照装配图的的排版图进行线槽、导轨、元器件的排版布置。

电控布局应美观，同一块电控底板内强电弱电应分开集中。

合理元器件安装：在安装电气元件时应遵循说明说规定。

元件安装通过导轨卡座安装的元件，卡扣应完全卡主导轨。

元件安装过程中，应保持元件的整洁，无损伤，元器件附件应齐全完好。

接线规范：端子排：端子排强电，弱电、正、负应分开布置，并中间用隔板隔开已防止短路。

颜色定义：交流220V 火线：红色。

零线：黑色。

直流36V以下：正极：棕色。

负极：蓝色。

OK接线：接线严格按照图纸正确的接到指定的接线端子及元器件上导线的选择：按照图纸标示，正确的选用导线。

导线的选择计算（仅适用于铜线）：I=NX系数X0.9 I表示实际电流。

电子及电气安装工艺规范第版共页江苏中航动力控制有限公司年月文件编审会签审批发放部门适用范围本规范要求了本公司电子产品安装、焊接及导线连接和电气设备安装的通用工艺要求。

本规范适用于本公司各种电子产品以及电气设备的装联。

引用文件电装工艺规范（第六一四研究所所标）3工艺过程电子产品准备——元器件成型——元器件零组件的安装、固定——元器件的焊接——自检——补充装焊——清洗烘干——调试老化——检验——补充装焊——检验电器产品准备——元器件成型——元器件零组件的安装、固定——元器件的焊接——自检——补充装焊——清洗烘干——调试老化——导线的加工——机械装配——整机安装——整机调试——自检——检验——补充装配——检验电气产品准备——电气零部件的机械装配和固定——母线的装配和固定——电气零部件间的导线加工——电气零部件间的导线连接——自检——检验——补充装配——检验一般要求人员要求a）各岗位的操作人员必须有相应的上岗证。

b）要有科学严谨的态度，严格按工艺要求操作。

工作场地及环境要求a）温度应为℃～℃。

b）应通风，相对湿度为～。

c）照明度应在～范围。

d）各工作部位应配备相应的工作台、电源（零线与地线应分开）。

e）各工作部位在工作时间内只应放置由工艺规程要求的用于指定工作的零部件、必要的工艺装备及技术文件。

f）工具、器材、文件、产品应定置定位。

g）应划分工作区和非工作区，工作场所应始终保持清洁。

防静电要求a）工作台应铺防静电桌垫并良好接地。

b）进入工作场地须穿防静电服、防静电鞋。

c）触摸产品内部模块，装焊元器件时须带防静电手腕。

d）静电敏感元器件在发放、传递、装联过程中应有防静电措施。

操作要求操作时应严格按现行有效的工艺文件进行：a）发现影响装焊质量的问题应及时向工艺员反映，操作员不得擅自处理。

b）元件插装后要进行定向、定位复查，在确认无误后再进行焊接。

c）易碎、热敏和精密元器件成型、安装及焊接应严格按具体工艺文件要求执行。

电气装配技术要求工艺标准一、目的：使公司电气装配满足客户需求，提升公司产品品质。

二、作业前：电气材料必须按时到位，到位后确认电气件型号是否符合图纸要求，检查来料钣金的品质状况，是否有影响电气装配和产品品质的不良因素。

如果有部分非决定性材料没有到位，可以按计划开始作业。

三、电气装配作业流程：领料图纸核对物料核对准备作业线槽布局安装焊接外部线气路布局导轨准备焊航空插头/OB头走线固定元器件布局检验外线接入电箱元器件安装布线电箱内外信号对接通电前自检通电调试I/O设备7S清理操作前准备：工具（斜口钳，电钻，压线钳，剥线钳，螺丝刀等等）图纸（装配图，接线图，气路图，焊接SOP）材料（空开，接触器，继电器和隔板，PLC，驱动器等等）附属的物料（包括接线端子，电缆，线标等等）操作场所。

装配期间需有指定的场所，以保证作业场所的5S标准比较良好，带电操作都必须两个人以上方可工作。

线槽：线槽应平整、无变形扭曲、无毛刺。

线槽固定点不应少于两个，线槽在400mm以上时需固定点不应少于三个以上，在转角处，分支处应均有固定点。

盖线槽盖应平整、无翘脚，美观。

合理导轨：导轨裁截口应平直，并无毛刺。

每节导轨不应少于吧两点固定300mm以上不应少于三点固定。

元器件布局：按照装配图的的排版图进行线槽、导轨、元器件的排版布置。

电控布局应美观，同一块电控底板内强电弱电应分开集中。

合理元器件安装：在安装电气元件时应遵循说明说规定。

元件安装通过导轨卡座安装的元件，卡扣应完全卡主导轨。

元件安装过程中，应保持元件的整洁，无损伤，元器件附件应齐全完好。

接线规范：端子排：端子排强电，弱电、正、负应分开布置，并中间用隔板隔开已防止短路。

颜色定义：交流220V 火线：红色。

零线：黑色。

直流36V以下：正极：棕色。

负极：蓝色。

OK接线：接线严格按照图纸正确的接到指定的接线端子及元器件上导线的选择：按照图纸标示，正确的选用导线。

导线的选择计算（仅适用于铜线）：I=NX系数X0.9 I表示实际电流。

电装工艺一、目的为确保产品电装质量，特制定本守则。

二、适用范围本守则适用于整机及单元（印制电路板、集成电路块、腔体等）手工装配焊接的要求及作为质量检验的依据。

三、工艺要求操作者必须熟悉图纸（如装配图、接线图、明细表、导线表）和工艺的有关要求后，才能着手进行操作。

图纸若有更改，有关人员应按更改手续在图纸上作更改标记，并签上姓名和日期。

元件的引线在焊装之前，必须搪锡，以保证焊接的可焊性。

根据焊接的对象不同，正确选用以下的焊接方法：钩焊：指孔状的焊片形式。

绕焊：指无孔方柱或圆柱形的接线柱形式（如穿心电容器）插焊：指有孔接线柱形式（如接插件、穿心铆钉、有孔焊片等）。

搭焊：指无孔的焊片形式。

注：凡采用钩焊和插焊的有孔焊片应两面吃锡，当因焊接的导线粗，不能实现钩焊和插焊时，则允许采用搭焊（包括调试元件），但必须两面吃锡。

当一个接线柱焊接两根以上粗的多股线时，则应分别绕接后再施焊。

对于调试元件一律采用搭焊，其元件引线不要剪短或任意弯曲，待调试完毕后再按第4.4条规定焊好。

装焊过程中，一般情况下每个焊点处不得超过三根引线，其中的晶体管脚焊接处不得超出两根引线。

根据不同的焊接对象应正确调节不同的焊接温度：260℃~450℃（烙铁控制台指示温度）焊接场效应集成电路（CMOS电路）时，电烙铁外壳必须可靠接地，并在手腕上带防静电手腕进行焊接。

根据焊点的大小，器件引线粗细，更换相适应的烙铁头进行焊装，焊接前应清除烙铁头上的氧化层及污物。

焊接插头座时，应严格控制焊锡的用量，以防止松香流入造成接触不良。

在焊接低频插座、小型继电器等容易产生短路的焊接物，其焊接点处应加套大小适当的热缩套管，以免相互间产生短路。

对于低频插头座上的短接线（指活动的孔状接线柱）均用ASTVR型软接导线，不允许用镀银铜线短接，以免增加插头座插拔力和在插拔时针孔受力使短接线断裂。

绑好的线扎应按图纸要求安装在指定位置上，并在适当位置选用卡箍获固线基座固定。

电气装配工艺规范2009-02一、安装前的准备1、检查电气元件数量、型号、规格是否与图纸相同。

2、检查电气元件质量：外观是否完好；动作部件是否灵活；3、配件是否齐全。

4、检查控制柜质量：外观是否完好，柜门柜体是否有损伤。

5、按照电路图准备好导线和其他辅助材料，并备好工具。

二、电气元件的安装1、按电气元件安装图安装电气元件，应做到整齐美观，布局合理。

2、电气元件的安装方式应按照器件的使用说明要求；要做到安装牢固，不松动；如使用螺丝固定，应配套使用平垫、弹簧垫。

3、走线槽的安装要做到“横平竖直” ，安装牢固；切口平整光滑，无毛边；接头应严密无缝隙；走线槽盖外表光滑无明显损伤，连接处整齐无缝隙。

4、注意事项：PLC安装在接线完成并清洁控制柜之前不得拆掉外面的保护纸套（黄色纸套），防止线头落入。

三、母线的安装。

1、母线要平直，无弯曲，无折痕；安装要牢固，不松动；同一方向的打弯应一致，保持在同一平面。

2、母线外表要套上热缩管，热缩管除接线处外不得有破损外露母线处；由上到下的颜色为黄、绿、红，分别对应L1、L2、L3相。

3、母线除导线外不得与其他导体（如控制柜体）接触，要保持最少20mm勺安全距离，防止发生空气击穿。

4、母线使用螺栓与导线进行连接时，或母线与母线采用螺栓搭接连接时，应符合下列规定：1）母线接触面保持清洁，螺栓孔周边无毛刺；2）连接螺栓两侧有平垫圈，相邻垫圈间有大于3mm&勺间隙，螺母侧装有弹簧垫圈或锁紧螺母；3）螺栓受力均匀，不使电器勺接线端子受额外应力；4）连接处距绝缘子的支持夹板边缘不小于50mm保证母线通电后，使母线可自由伸缩，防止局部过热及产生热膨胀后应力增大而影响母线安全运行。

5 、注意事项1）切割母排应用机械方法，严禁使用气焊或电焊。

2）母排在校正、校平时，不得使用铁锤直接敲打。

四、接线1、放线时必须根据实际需要长短来落料，尽量选择最短路径；一端根据实际需要留有一弹性弯头，另一端放有100~ 150毫米的余量。

电子及电气安装工艺规范1. 引言本文档旨在为电子及电气安装工程提供规范和指导，确保安装工程的质量和可靠性。

本文档适用于各种类型的电子及电气设备的安装，包括但不限于配电系统、照明系统、通信系统、火灾报警系统等。

2. 安装前准备工作2.1 设计准备在安装工程开始之前，必须进行详细的设计工作，包括电气线路图设计、设备布置方案等。

设计应符合相关的国家标准和规范要求。

2.2 材料准备在安装工程开始之前，必须准备好所需的材料，包括电线、电缆、开关、插座等。

所有材料必须符合相关的国家标准和规范要求。

2.3 工具准备在安装工程开始之前，必须准备好所需的工具，包括螺丝刀、剥线钳、电压表等。

3. 安装工艺3.1 线路布线电线和电缆的布线应尽量避免与其他设备和管道交叉，以免干扰和损坏。

布线应符合相关的国家标准和规范要求。

3.2 连接和固定电线和电缆的连接必须牢固可靠，不得出现松动和断裂情况。

连接和固定应符合相关的国家标准和规范要求。

3.3 设备安装电子及电气设备的安装应按照设备的要求进行，遵循设备使用手册和相关的国家标准和规范要求。

4. 安装验收和测试4.1 安装验收安装工程完成后，必须进行安装验收工作。

验收过程包括对电气线路进行检查、测试和测量等。

并按照相关的国家标准和规范要求进行验收。

4.2 功能测试安装工程验收合格后，必须进行设备的功能测试，确保设备能够正常运行并满足设计要求。

4.3 安全测试安装工程验收合格后，必须进行设备的安全测试，确保设备符合相关的安全要求，并能够正常工作。

5. 安装记录和文档为了方便工程管理和维护，必须对安装工程进行良好的记录和文档管理。

包括但不限于设备清单、安装图纸、验收报告等。

6. 工程质量和管理6.1 施工质量控制在安装工程过程中，必须进行严格的质量控制，包括材料质量控制、施工工艺控制等。

确保安装工程的质量和可靠性。

6.2 安全管理在安装工程过程中，必须严格执行安全管理措施，确保工程施工过程中的安全。

电装工艺方案1. 引言本文档旨在为电装工艺方案提供一个详细的指导，以确保电装过程的高效和优质。

电装是指将电子元件和电路连接起来，使其可以正常工作的过程。

良好的电装工艺方案是确保电子产品质量的重要环节。

2. 电装工艺步骤电装工艺主要包括以下几个步骤：2.1 准备工作在进行电装之前，需要进行一些准备工作：•确定电装所需的元件和电路板，并检查其质量和完整性。

•准备好所需的工具和设备，例如焊接工具、线缆、测试仪器等。

•创建一个清洁、整齐的工作环境，以确保操作的安全性和有效性。

2.2 元件安装在电路板上安装元件是电装过程中的关键步骤。

以下是一些注意事项：•检查电路板上的元件位置和排列，确保正确安装。

•使用适当的焊接工具，并确保焊接质量良好。

•避免过度加热元件，以防止损坏。

•确保元件之间的连接牢固可靠。

2.3 电路连接在元件安装完成后，需要对电路进行连接。

以下是一些件连接的要求：•根据电路图纸进行正确的线缆连接。

•使用合适的电缆和连接器，确保电路连接的稳定性和可靠性。

•防止短路和误接线，定期进行连接的检查和测试。

•进行必要的绝缘和封装，以保护电路免受外界环境的干扰。

2.4 功能测试完成电路连接后，需要进行功能测试，以确保电子产品正常工作。

以下是一些测试的注意事项：•使用适当的测试仪器，例如多用测试仪、示波器等。

•按照测试计划进行测试，并记录测试结果。

•对测试中发现的问题进行及时修复和调整。

•进行综合测试，包括电路的正常工作、信号的传输和接收等。

2.5 整理和清理电装完成后，需要进行整理和清理工作，以确保工作区清洁和整齐。

以下是一些整理和清理的建议：•清理工作区的碎屑和垃圾，保持工作环境的清洁。

•整理工具和设备，妥善存放和归档。

•根据需要进行防尘封装和绝缘处理，以保护电装完成的产品。

3. 电装工艺质量控制为确保电装工艺的质量，有必要进行质量控制。

以下是一些些质量控制的措施：3.1 过程控制•监控电装工艺的每个步骤，并记录关键参数和数据。

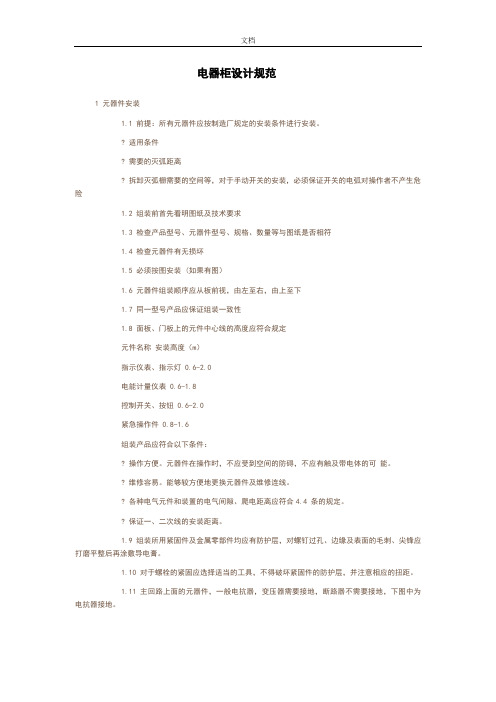

电器柜设计规范1 元器件安装1.1 前提：所有元器件应按制造厂规定的安装条件进行安装。

? 适用条件? 需要的灭弧距离? 拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险1.2 组装前首先看明图纸及技术要求1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4 检查元器件有无损坏1.5 必须按图安装 (如果有图）1.6 元器件组装顺序应从板前视，由左至右，由上至下1.7 同一型号产品应保证组装一致性1.8 面板、门板上的元件中心线的高度应符合规定元件名称安装高度（m）指示仪表、指示灯 0.6-2.0电能计量仪表 0.6-1.8控制开关、按钮 0.6-2.0紧急操作件 0.8-1.6组装产品应符合以下条件：? 操作方便。

元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。

? 维修容易。

能够较方便地更换元器件及维修连线。

? 各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。

? 保证一、二次线的安装距离。

1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。

1.10 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。

1.11 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。

1.12 对于发热元件 (例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。

额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。

下图为错误接法1.13 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。

1.14 接线面每个元件的附近有标牌，标注应与图纸相符。

除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。

a)端子的标识1.15 标号应完整、清晰、牢固。

标号粘贴位置应明确、醒目b) 双重的标识1.16 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致，c) 门上的器件1.17 保护接地连续性? 保护接地连续性利用有效接线来保证。

本工艺文件适用丁天津久安集团久安电器公司电器组装车间电气装配工序。

适合 下的配电箱、盘、柜和10KV 箱式变电站的电气装配。

本工艺文件汇集了相关国家标准、行业标准对配电行业的规定及要求，并吸取了有关技术人 员多年来从事配电行业所积累的经验和阅历。

对电器装配过程中元件固定、母线、一次线、二次 线等各个工序的加工及应达到的电气性能做出了详细的规定和要求。

为电气装配人员和电气检验人员提供了工作和检验依据。

本工艺文件内容分为：电气性能及电器元件的安装固定 母线选型、加工及安装工艺 一次导线（电缆）加工工艺 二次线加工工艺DT 系列铜接线端子保护电路截面积的选择电流互感器的接地方式及与电工仪表、电度表的连接低压避$器（防密器）的基本概念及应用本工艺文件参照主要标准有： 35K V 及以弟一早 弟■早 第三章 第四章 附录一 附录二附录三附录四GB7251-1997 DBT29-18-1998 98 GBJ149-1990 低压成套开关设备和控制设备系列建筑标准设计图集一一图形符号与技术资料（98D1）GB2681-1981GB50303-2002 电工成套装置中的导线颜色 建筑电气工程施工质量验收规范3~35KV 交流金届封闭开关设备GB3906-1991 GB/T11022-1999 高压开关设备和控制设备标准的共同技术要求 GB/T17467-1998高压/低压预装式变电站本工艺文件由技术部编制一. 电气性能电气间隙和爬电距离电气间隙：不同电位的两个导电部件之间的空间直线距离。

爬电距离：不同电位的两个导电部件之间沿绝缘材料表面的最短距离。

不同极性的裸露带电导体（如母线、电器之间的连接、电缆接头）之间及它们与外壳之间的电气间隙和爬电距离应符合表1的规定。

表1电气间隙和爬电距离注：一次线（特别是铜母线）的电气间隙应尽量保证》20mm以便丁通过施工现场验收。

二. 电器元件的选用1. 成套设备中所选用的主要电器元件必须是具有生产许可证的合格的产品。

可编辑修改精选全文完整版电子元器件安装与焊接工艺规范电子元器件安装与焊接工艺规范1范围本规范规定了设备电气盒制作过程中手工焊接技术要求、工艺方法和质量检验要求. 2引用标准以下文件中的有关条款通过引用而成为本规范的条款.凡注日期或版次的引用文件,其后的任何修改单<不包括勘误的内容>或修订版本都不适用于本规范,但提倡使用本规范的各方探讨试用其最新版本的可能性.凡未注日期或版次引用文件,其最新版本适用于本规范.HB 7262.1-1995 航空产品电装工艺电子元器的安装HB 7262.2-1995 航空产品电装工艺电子元器的焊接QJ 3117-1999 航天电子电气产品手工焊接工艺技术要求IPC-A-610E-2010 电子组件的可接收性3技术要求与质量保证3.1一般要求3.1.1参加产品安装和检验的人员必须是经过培训合格的人员.环境温度要求：20℃-30℃.相对湿度要求：30%-75%.照明光照度要求：工作台面不低于500lx.工作场地应无灰尘,及时清除杂物<如污、油脂、导线头、绝缘体碎屑等>工作区域不得洒水.3.2安装前准备把安装所用的器材备齐,并放在适当位置,以便使用；所有工具可正常使用,无油脂,按以下要求检查工具：切割工具刃口锋利,能切出整齐的切口；绝缘层和屏蔽剥离工具功能良好.按配套明细表检查和清点元器件、印制板、紧固件、零件等的型号规格及数量.凡油封的零件或部件,在安装前均应进行清洗除油,并防止已除过的零件再次糟受污染.4元器件在印制板上安装4.1元器件准备4.1.1安装前操作人员应按产品工艺文件检查待装的各种元器件、零件及印制板的外观质量.4.1.2元器件引线按以下要求进行了清洁处理：a、用织物清线器轻轻地擦拭引线,除去引线上的氧化层.有镀层的引线不用织物清线器处理；b、清洁后的引线不能用裸手触摸；c、用照明<CDD>放大镜检验元器件引线清洁质量.4.2元器件成型须知a、成型工具必须表面光滑,夹口平整圆滑,以免损伤元器件；b、成型时,不应使元器件本体产生破裂,密封损坏或开裂,也不应使引线与元器件内部连接断开；c、当弯曲或切割引线时,应固定住元器件引线根部,防止产生轴向应力,损坏引线根部或元器件内部连接；d、应尽量对称成型,在同一点上只能弯曲一次；e、元器件成型方向应使元器件装在印制板上后标记明显可见；f、不允许用接长元器件引线的办法进行成型；g、不得弯曲继电器、插头座等元器件的引线.4.3元器件成型要求4.3.1轴向引线元器件引线弯曲部分不能延长到元器件本体或引线根部,弯曲半径应大于引线厚度或引线直径；见图1：图1 轴向引线元器件引脚折弯要求水平安装的元器件应有应力释放措施,每个释放弯头半径R至少为0.75mm,但不得小于引线直径.图2 元器件应力释放弯头处理要求4.3.2径向引线元器件反向安装径向引线元器件成型要求见图3：图3 径向引线元器件弯角要求4.3.3扁平封装元器件引线成型时就有防震或防应力的专门工具保护引线和壳体封接；用工具挪动扁平组件时,只允许金属工具与外壳接触；装配扁平组件时,工作台面上应垫有弹性材料.4.3.4用圆嘴钳弯曲元器件引线的方法如下：a、将成型工具夹持住元器件终端封接处到弯曲起点之间的一点上；b、逐渐弯曲元器件引线.图44.4元器件在印制板上安装的一般要求4.4.1按装配工序,将盛开好的元器件由小到大依次安装,先安装一般元器件最后再安装电敏感元器件.4.4.2当具有金属外壳的元器件需要跨接印制导线安装时,必须采取良好的绝缘措施.4.4.3安装元器件时,不应使元器件阻挡金属化孔.4.4.4质量较重的元器件应平贴在印制板上,并加套箍或用胶粘接.4.5元器件在印制板上的安装形式4.5.1贴板安装元器件与印制板安装间隙小于1mm,当元器件为金属外壳面安装面又有印制导线时,应加绝缘衬垫或绝缘管套,如图5：图5 贴板安装要求4.5.2悬空安装元器件与印制安装距离一般为3～5mm,如图6.该形式适用发热元器件的安装.图6 悬空安装要求4.5.3垂直安装元器件轴线相对于印制板平面的夹角为90°±10°,见图7.该形式适用于安装密度高的印制板俣不适用于较重的细引线的元器件.图7 元器件垂直安装要求4.5.4支架固定安装用金属支架将元器件固定在印制板上见图8：图8 元器件支架安装要求4.5.5粘接和绑扎安装对防震要求较高的元器件,巾板安装后,可用粘合剂将元器件与印制板粘接在一起,也可以用绵丝绑扎在印制板上,见图9：图9 元器件绑线安装要求4.5.6反向埋头安装反向埋头安装形式见图10：图10 元器件反向埋头安装要求4.5.7接线端子和空心铆钉的安装4.5.7.1接线端子和空心铆钉的安装要求如下：a、安装接线端子和空心铆钉时应满足正常指力下,既不转动,也不轴向移动,没有缺损或印制板基材脱落现象；b、接线端子杆不得打孔、切口、切缝和其它间断点,以免焊料和焊剂漏入孔内；c、铆接后的接线端子或空心铆钉不得有切口、切缝和其它间断点,铆接事,铆接面周围的豁口或裂缝小于90角分开,且延伸不超过铆接面时,允许有三个弧状豁口或裂缝；d、接线端子应垂直安装于印制板,倾斜角应不大于5°.4.5.7.2按以下步骤安装接线端子和空心铆钉：a、将印制板置于夹具上,将清洁的接线端子或空心铆钉从印制板的元件面插入相应的孔内,将印制板翻转,翻转时,接线端子或空心铆钉应紧靠住底板；b、用铆接器<铆压工装>接线端子或空心铆钉铆接到印制板上,应控制好压力.4.6焊接面上元器件引线处理4.6.1弯曲元器件引线焊接面上元器件引线可采用全弯曲、部分弯曲和直插式.a、全弯曲引线：引线弯曲后,引线端与印制板垂线的夹角在75°～90°之间；b、部分弯曲：引线弯曲后,引线端与印制板垂线的夹角在15°～75°之间,见下图,引线伸出长度为0.5mm～1.5mm；c、直插引线：引线端与印制板垂线的夹角在0°～15°之间,见图11,引线伸出长度为0.5mm～1.5mm.图11 焊接面元器件引脚处理要求全弯曲引线一般要求:a、引线弯曲部分的长底不得短于焊盘最大尺寸的一半或0.8mm,但不大于焊盘的直径<或长度>；b、向印制导线方向弯曲引线；c、引线全弯曲后与印制板平面允许的最大回弹角为15°；d、引线弯曲后相邻元器件的间隙不小于0.4mm；e、不许弯曲硬引线继电器、电连接器插针或工艺文件规定的其它元器件引线.4.6.2切割引线用切割器切除引线,不许损坏印制制导线；不许切割直插式集成电路、硬引线继电器插针或工艺文件规定的其它元器件引线.4.6.3固定引线用玻璃纤维焊接工具压倒已切割过的引线.4.7各类元器件在印制板上的安装4.7.1轴向引线元器件安装a、轴向引线元器件应按工艺文件规定进行近似平行安装；b、将引线穿过通孔,弯曲并焊到印制板的焊盘上.弯曲部分应满足要求.4.7.2径向引线元器件安装4.7.2.1金属壳封装的元器件反向埋头安装要求见条的要求.4.7.2.2伸出引线的基面应平行于印制板的表面,且有一定的间隙.4.7.2.3引线应从元器件的基点平直地延长,引线的弯头不应延伸到元件的本体或焊点处.4.7.2.4当元器件每根引线承重小于3.5g时,元器件可不加支撑面独立安装,此时,元器件的基面和印制板表面间距为1.3mm～2.5mm.基准面应平行印制板表面,倾斜角在10度以内.4.7.2.5当元器件每根引线承重大于3.5g时,元器件基面将平行于印制板表面安装,元器件应以以下方式加支撑：a、元器件本身所具备的弱性支脚或支座,与元器件形成一个整体与底板相接；b、采用弹性或非弹性带脚支架装置,支座不堵塞金属化孔,也不与印制板上的元器件内连；c、当弹性支座或非弹性带脚支座的元器件安装到印制板时,元器件每个支脚都应与印制板相连,支脚的最小高度为0.25mm,当使用一个分离式弹性支座或分离式弹性无脚支座时,元器件基面与印制板表面平行安装的要求, 使用非弹性支座连接元器件基面并平行安装于印制板表面时,则基面应与支座完全接触,支脚应与印制板完全接触.4.7.2.6侧面或端部安装的元器件应与印制板粘接或固定住,以防因冲击或震动而松动.4.7.2.7引线带有金属涂层的元器件安装,涂层与印制板表面焊盘处距离不得小于0.25mm.禁止修整引线涂层.4.7.3双引线元器件安装要求：距印制板表面最近的元器件本体边缘与印制板表的平行角度在10度以内,且与印制板间距在1.0mm～2.3mm以内,元器件与印制板垂线成最大角度为±15°.4.7.4扁平封装元器件安装扁平封装元器件的安装要求见条.4.7.5双列直插式集成电路的安装双列直插式元器件基面应与印制板表面隔开,其间距为0.5mm～1mm或引线的凸台高度.4.8焊接方法4.8.1单面印制板的焊接图12 单面印制板的焊接4.8.2金属化孔双面印制板的焊接金属化孔双面印制板的焊接应符合图要求.对有引线或导线插入的金属孔,通孔就充填焊料,焊料应从印制电路板一侧连续流到另一侧的元器件面,并覆盖焊盘面积90%以上,焊料允许凹缩进孔内,凹缩量如图13：图13 元器件在金属化孔双面印制板上的焊接4.8.3多层印制板的焊接多层印制板的焊接应符合图14要求.严禁两面焊接以防金属化孔内出现焊接不良.图14 元器件在多层印制板上的焊接4.8.4扁平封装集成电路的焊接采用对角线焊接方法,并符合以下规定：扁平应沿印制导线平直焊接,元器件引线与印制板的焊盘应匹配；引线最小焊接长度为1.5mm且引线在焊盘中间；元器件的型号规格标识必须在正面,严禁反装；扁平封装集成电路未使用的引线应焊接在相应的印制导线上；焊点处引线轮廓可见.图15 扁平封装元器件的焊接4.8.5断电器的焊接焊接时非密封继电器应防止焊济、焊料渗入继电器内部,在接线端子之间应塞满条形吸水纸带,焊接时继电器焊接面倾斜不大于90°.焊接密封继电器时,要防止接线端子根部绝缘子受热破裂,可用蘸乙醇的棉球在绝缘子周围帮助散热.4.8.6开关元器件的焊接焊接时可采用接点交叉焊接的方法,使加热温度分散,减少损坏.5元器件焊接判定标准元器件焊接质量判定可根据附表1～附表16内的图示.附表 2 有引脚的支撑孔-焊接主面目标 可接受不可接受和孔壁润湿角＝360° 焊锡润湿覆盖率＝100%•引脚和孔壁润湿角≥270° •焊盘焊锡润湿覆盖率≥0•引脚和孔壁润湿角＜270°附表3 有引脚的支撑孔-焊接辅面目标可接受不可接受和孔壁润湿角＝360° 焊锡润湿覆盖率＝100%•引脚和孔壁润湿角≥330° •焊盘焊锡润湿覆盖率≥75%•引脚和孔壁润湿角＜330° •焊盘焊锡润湿覆盖率＜75%附表4 焊点状况目标可接受不可接受附表1 焊点润湿目标可接受不可接受1焊点表层总体呈现光滑和与焊接零件由良好润湿；部件的轮廓容易分辨；焊接部件的焊点有顺畅连接的边缘；2表层形状呈凹面状.可接受的焊点必须是焊接与待焊接表面,形成一个小于或等于90度的连接角时能明确表现出浸润和粘附,当焊锡量过多导致蔓延出焊盘或阻焊层的轮廓时除外.1不润湿,导致焊点形成表面的球状或珠粒状物,颇似蜡层面上的水珠；表面凸状,无顺畅连接的边缘；2移位焊点； 3虚焊点.洞区域或表面瑕疵；和焊盘润湿良好；形状可辨识；周围100%有焊锡覆盖；覆盖引脚,在焊盘或导薄而顺畅的边缘. •焊点表层是凹面的、润湿良好的焊点内引脚形状可以辨识.•焊点表面凸面,焊锡过多导致引脚形状不可辨识,但从主面可以确认引脚位于通孔中；•由于引脚弯曲导致引脚形状不可辨识.附表5 有引脚的支撑孔-垂直填充目标可接受不可接受润湿角度＝360°焊锡润湿覆盖率＝100% •周边润湿角度≥330°•焊盘焊锡润湿覆盖率≥75%•周边润湿角度＜330°•焊盘焊锡润湿覆盖率＜75% 附表6 焊接异常-暴露基底金属目标可接受不可接受露基底金属·基底金属暴露于：a〔导体的垂直面b〔元件引脚或导线的剪切端c〔有机可焊保护剂覆盖的盘·不要求焊料填充的区域露出表面涂敷层·元件引脚/导体或盘表面由于刻痕、划伤或其它情况形成的基底金属暴露不能超过对导体和焊盘的要求附表7 焊接异常-针孔/吹孔目标可接受不可接受良好、无吹孔·润湿良好、无吹孔·针孔/吹孔/空洞等使焊接特性降低到最低要求以下附表8 焊接异常-焊锡过量-锡桥目标可接受不可接受·**桥·横跨在不应相连的两导体上的焊料连接·焊料跨接到非毗邻的非共接导体或元件上附表9 焊接异常-焊锡过量-锡球目标可接受不可接受现象·锡球被裹挟/包封,不违反最小电气间隙注：锡球被裹挟/包封连接意指产品的正常工作环境不会引起锡球移动·锡球未被裹挟/包封·锡球违反最小电气间隙附表10 引脚折弯处的焊锡目标可接受不可接受折弯处无焊锡·引脚折弯处的焊锡不接触元件体·引脚折弯处的焊锡接触元件体或密封端附表11 焊接异常-反润湿目标可接受不可接受良好、无反润湿现象·润湿良好、无反润湿现象·反润湿现象导致焊接不满足表面贴装或通孔插装的焊料填充要求附表12 焊接异常-焊料受拢目标可接受不可接受料受拢·无焊料受拢·因连接产生移动而形成的受拢焊点,其特征表力纹附表13 焊接异常-焊料破裂目标可接受不可接受料破裂·无焊料破裂·焊料破裂或有裂纹附表14 焊接异常-锡尖目标可接受不可接受圆润饱满没有锡尖·焊锡圆润饱满没有锡尖·锡尖违反组装的最大高度要求或引脚凸出要求1.5毫米·锡尖违反最小电气间隙附表15 镀金插头目标可接受不可接受插头上无焊锡·镀金插头上无焊锡·在镀金插头的实际连接区域有焊锡、合金以外其它金属附表16 焊接后的引脚剪切目标可接受不可接受·引脚和焊点无破裂·引脚凸出符合规范要求·引脚和焊点无破裂·引脚凸出符合规范要求·引脚与焊点间破裂。

电子及电气安装工艺标准第1版共52页江苏中航动力操纵2021年06月文件编审会签审批发放部门1适用范围本标准规定了本公司电子产品安装、焊接及导线连接和电气设备安装的通用工艺要求。

本标准适用于本公司各种电子产品以及电气设备的装联。

2引用文件Q/14S.J11-2004电装工艺标准〔第六一四研究所所标〕3工艺过程3.1电子产品预备——元器件成型——元器件零组件的安装、固定——元器件的焊接——自检——补充装焊——清洗烘干——调试老化——检验——补充装焊——检验3.2电器产品预备——元器件成型——元器件零组件的安装、固定——元器件的焊接——自检——补充装焊——清洗烘干——调试老化——导线的加工——机械装配——整机安装——整机调试——自检——检验——补充装配——检验3.3电气产品预备——电气零部件的机械装配和固定——母线的装配和固定——电气零部件间的导线加工——电气零部件间的导线连接——自检——检验——补充装配——检验4一般要求4.1人员要求a）各岗位的操作人员必须有相应的上岗证；b）要有科学严谨的态度，严格按工艺要求操作。

4.2工作场地及环境要求a）温度应为15℃～30℃；b）应通风，相对湿度为30%～75%；c）照明度应在500lx～750lx范围；d）各工作部位应配备相应的工作台、电源〔零线与地线应分开〕；e）各工作部位在工作时刻内只应放置由工艺规程规定的用于指定工作的零部件、必要的工艺装备及技术文件；f）工具、器材、文件、产品应定置定位；g）应划分工作区和非工作区，工作场所应始终维持清洁。

4.3防静电要求a）工作台应展防静电桌垫并良好接地；b）进进工作场地须穿防静电服、防静电鞋；c）触摸产品内部模块，装焊元器件时须带防静电手腕；d）静电敏感元器件在发放、传递、装联过程中应有防静电措施。

4.4操作要求操作时应严格按现行有效的工艺文件进行：a）发觉碍事装焊质量的咨询题应及时向工艺员反映，操作员不得擅自处理；b）元件插装后要进行定向、定位复查，在确认无误后再进行焊接；c）易碎、热敏和周密元器件成型、安装及焊接应严格按具体工艺文件规定执行；d）在装焊等工序中，应维持手洁净无油腻，必要时可带手指套进行操作；检验岗位等需触摸PCB的应戴防静电手套；清洗后的印制板组装件不得用手触摸，以后的操作一律戴防静电手套。

电线配装工艺规范1. 概述本文档旨在确立电线配装工艺规范，以确保电线安全、可靠地安装和连接。

电线配装工艺规范适用于各种建筑、工业和家庭电气系统的电线安装。

2. 选择合适的电线2.1 根据电气系统的需求选择合适的电线类型和规格。

2.2 确保选择的电线符合国家或地区的相关标准和规定。

2.3 针对特殊情况，如高温或抗化学腐蚀要求，选择具有相应特性的电线。

3. 安装前准备3.1 在开始安装之前，确保掌握相关电气系统的布局和设计图纸。

3.2 清理并保持安装区域干净，避免杂物和灰尘对电线安装的干扰。

3.3 检查并确保所有安全设备和工具的良好状态，如绝缘带、绝缘手套和安全眼镜等。

4. 安装步骤4.1 根据设计图纸的要求，将电线剥离并清除绝缘皮。

4.2 将电线连接器插入电线端部，并使用合适的工具将连接器固定牢固。

4.3 将电线按照设计要求的路径进行安装，并确保电线没有过度弯曲或拧紧。

4.4 使用绝缘带将电线连接点进行绝缘处理，并确保绝缘带紧密包裹连接点。

4.5 使用标准的连接方式，如螺栓、螺母或焊接等，将电线连接到终端设备或其他电器设备上。

4.6 安装完毕后，使用测试仪器对电线的连接进行测试，确保连接良好，并没有短路或接地等问题。

5. 安全注意事项5.1 在安装过程中，确保遵守相关安全操作规程，如禁止使用损坏的工具或设备、避免触电危险等。

5.2 如果在安装过程中遇到不确定的情况或问题，应及时咨询专业人士或有关机构的指导。

5.3 在安装过程中，避免将电线暴露在潮湿或有害化学物质的环境中，以确保电线的可靠性和耐久性。

6. 维护和检修6.1 定期检查电线的连接状态和绝缘性能，发现问题及时采取措施修复或更换电线。

6.2 遇到电气故障时，应按照相关规程进行故障排除和维修，确保安全和可靠性。

7. 弃用和处理7.1 弃用的电线应当根据国家或地区的规定进行处理，避免对环境造成污染。

7.2 弃用的电线不得再次使用，应当按照相关规定进行处理。
