成套电气设备报价、预算人员学习资料一、对电气成套设备的初步认识作为一个电气成套设备的报价员，首先要懂得什么叫电气成套设备。

电气成套设备是指由壳体、母线、一二次元件、辅材等组成的完整设备，它运行在电网中起着接受和分配电能的作用，同时对电力设备起着控制和保护作用。

电气成套设备主要分为：0.4kV、0.69KV、1.2KV低压开关柜；3.6KV、7.2KV、12KV、24KV中压开关柜（目前发展趋势）、40.5KV高压开关柜，动力箱（柜）、照明箱、控制箱（柜、台）、保护屏、直流屏等。

产品型号主要有如下三大类：1、低压类：PGL（不推荐使用）、GGD（安全可靠且性价比高，所以被广泛应用）、BFC（不推荐使用）、GCL（K）（不推荐使用）、GBD、GCS（森源设计）、MNS（ABB技术）；2、中高压类：GG-1A（F）（不推荐使用）、XGN2-12（不推荐使用）、KYN1-12（不推荐使用）、JYN2,6-12（不推荐使用）、HXGN-12（F）、XGN15-12（SF6）、KYN18-12、KYN28-12（目前市场上主流产品）、KYN □-24（正在成为发展趋势）、JYN1-40.5（不推荐使用）、XGN□（JGN□）-40.5（不推荐使用）、KYN61-40.5（目前市场上主流产品）、KYN96-40.5；3、箱变类：YBM□-12（24、40.5）/0.4、ZGS9（11）-12（40.5）/0.4、10KV中压开关站、35KV高压开关站。

二、学习与掌握电气成套设备的基础知识作为一个电气成套设备的报价员必须能够看懂并理解一次系统图、二次原理图、平面布置图，及三者之间的相互关系。

这需要报价员平时多看多学多问。

在电气成套设备中把母线、隔离开关（高压）、刀开关（低压）、断路器（空气开关）、电压互感器、电流互感器、电力变压器、交流接触器、保护继电器（热继电器）、避雷器等组成的设备叫一次设备。

由它们按照原理关系所组成的回路称为一次回路或一次方案图。

成套电气报价指南一、PZ30报价规则：1.微断及微断型隔离开关及浪涌：辅材32A以下3元/极辅材63A以下4元/极辅材125A以下5元/极2.二次元件：无3.铜排：10模数以下 20元/台20模数以下 30元/台30模数以下 40元/台30模数以上 50元/台4.壳体：1P开关 1模数2P开关 2模数 1P+N等同3P开关 3模数4P开关 4模数 3P+N等同漏电附件 1模数（不包含开关本体模数）分励，过压，欠压，辅助均各按1模数计算浪涌保护器按同极开关计算模数二、JXF 动力配电箱报价规则：1.微断及微断型隔离刀及浪涌：辅材32A以下4元/极辅材63A以下5元/极辅材125A以下 6元/极2.塑壳及隔离开关及刀熔开关：辅材125A以下 30元/回路辅材250A以下 40元/回路辅材400A以下 50元/回路辅材630A以下60元/回路3.接触器：辅材32A 30元/回路二次 50元/回路辅材63A 40元/回路二次 50元/回路辅材125A 50元/回路二次 50元/回路辅材250A 60元/回路二次 50元/回路辅材400A 80元/回路二次 50元/回路辅材630A 100元/回路二次 50元/回路4.马保及综合控制开关：辅材32A 30元/回路二次 100元/回路辅材63A 40元/回路二次 100元/回路辅材125A 50元/回路二次 100元/回路辅材250A 60元/回路二次 100元/回路辅材400A 80元/回路二次 100元/回路辅材630A 100元/回路二次 100元/回路5.双电源：辅材按同等电流塑壳*3 二次 100元/台6.铜排：根据主开关大小选择铜排（具体见铜排载流量表）铜排长度计算方法：（柜宽-100MM）*3零地排统一按：50元/台开关每相桩头最多可搭接2个大鼻，每个大鼻4根线（相当于开关每相桩头最多搭接8跟线），如满足此要求可不做分线母排。

7.外壳：单层门外壳深度计算方法：安装板20MM+最厚元件厚度+（门板安装表计厚度（如没用则不加）+50MM余量。

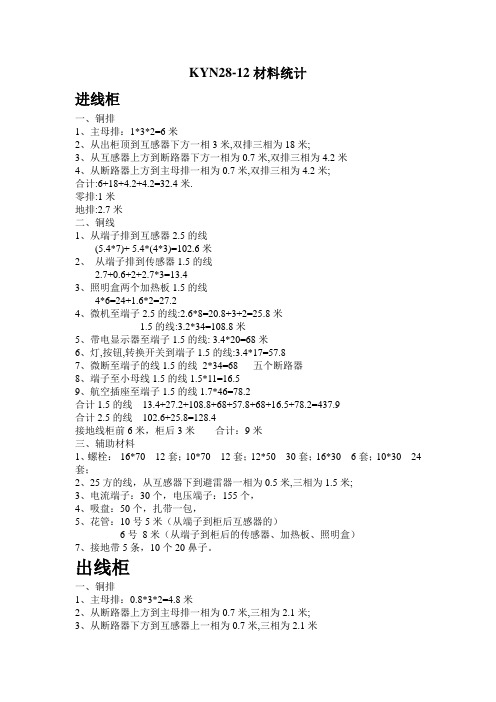

KYN28-12材料统计进线柜一、铜排1、主母排：1*3*2=6米2、从出柜顶到互感器下方一相3米,双排三相为18米;3、从互感器上方到断路器下方一相为0.7米,双排三相为4.2米4、从断路器上方到主母排一相为0.7米,双排三相为4.2米;合计:6+18+4.2+4.2=32.4米.零排:1米地排:2.7米二、铜线1、从端子排到互感器2.5的线(5.4*7)+ 5.4*(4*3)=102.6米2、从端子排到传感器1.5的线2.7+0.6+2+2.7*3=13.43、照明盒两个加热板1.5的线4*6=24+1.6*2=27.24、微机至端子2.5的线:2.6*8=20.8+3+2=25.8米1.5的线:3.2*34=108.8米5、带电显示器至端子1.5的线: 3.4*20=68米6、灯,按钮,转换开关到端子1.5的线:3.4*17=57.87、微断至端子的线1.5的线2*34=68 五个断路器8、端子至小母线1.5的线1.5*11=16.59、航空插座至端子1.5的线1.7*46=78.2合计1.5的线13.4+27.2+108.8+68+57.8+68+16.5+78.2=437.9合计2.5的线102.6+25.8=128.4接地线柜前6米，柜后3米合计：9米三、辅助材料1、螺栓：16*70 12套；10*70 12套；12*50 30套；16*30 6套；10*30 24套；2、25方的线，从互感器下到避雷器一相为0.5米,三相为1.5米;3、电流端子：30个，电压端子：155个，4、吸盘：50个，扎带一包，5、花管：10号5米（从端子到柜后互感器的）6号8米（从端子到柜后的传感器、加热板、照明盒）7、接地带5条，10个20鼻子。

出线柜一、铜排1、主母排：0.8*3*2=4.8米2、从断路器上方到主母排一相为0.7米,三相为2.1米;3、从断路器下方到互感器上一相为0.7米,三相为2.1米4、从互感器放置后梁，从互感器下至传感器、避雷器一相1米，三相为3米；合计：4.8+2.1+2.1+3=12米零排:1米地排:2米二、铜线1、从端子排到互感器2.5的线4.7*17=79.9米2、从端子排到传感器的1.5线(2.8+0.7+0.8)*3=12.93、照明盒两个加热板1.5的线4*6=24+1.6*2=27.24、微机至端子2.5的线:2.5*10=25+3+2=30米1.5的线2.8*34=95.2米5、带电显示器至端子1.5的线: 2.8*20=56米6、灯,按钮,转换开关到端子1.5的线:(2.7*17)+1.5=47.47、微断至端子的线1.5的线1.6*34=54.4 五个断路器8、端子至小母线1.5的线1.4*11=15.49、航空插座至端子1.5的线1.7*40=68合计1.5的线12.9+27.2+95.2+56+47.4+54.4+15.4=308.5合计2.5的线79.9+30=109.9接地线柜前5米，柜后3米合计：8米三、辅助材料1、螺栓：10*40 12套；12*35 18套；12*30 12套；；2、电流端子：30个，电压端子：155个，3、吸盘：50个，扎带一包，4、花管：10号5米（从端子到柜后互器器的）6号8米（从端子到柜后的传感器、加热板、照明盒）5、接地带5条，10个20鼻子。

成套电气设备报价、预算人员如何快速报价从事电气成套报价快五年了，积累总结了一些电气成套设备报价需要用的常用工具和知识技巧大家分享下：首先，跟大家分享下电气报价过程中几个常用的工具：一、成套电气报价软件工具-可邦软件。

这个对于从事电气成套报价人员来说，是不可缺少的工具，当然，如果你对微软EXCEL非常的精通，也表格做也可以，就是有点慢，重复的工作多点。

对于报价软件来说，网上一搜成套报价软件可以搜到很多，我用过的报价软件也很多，觉得可邦成套报价软件还不错，现在也一直在用，这里特别要提醒的别觉得其他软件便宜就选择那款报价软件，我有好几款报价软件用到后面出了问题那些厂商都不解决的，白白浪费了钱。

希望大家在选择的时候，要注意下，选择错的才是最贵的。

二、元器件查看工具-EP精灵。

要想报价的数据更快速，元器件的选择很重要，这里建议大家使用ERP精灵来查看，它里面发布的元器件数据挺新的，包括最新的元器件型号、价格，各种厂家的元器件基本都有，因为这公司本身就是做元器件这块的，所以数据更新还是比较及时。

当然，如果你有电气报价软件，这块工具就用的比较少，因为现在的报价软件也会自动更新数据库的。

三、电气绘图软件-CAD。

对于这块软件，大家最好熟悉里面的各种电路图符号和表示方法，不一定要求怎么绘制，但需要看得懂项目电路图，我建议大家有时间的话把这块软件熟悉下，然后在平时工作中，学会去分析和思考，可以用电路图到实际元器件之间转换的方法去记忆。

这个熟悉后对于报价中需要怎样去分析项目需要的各个部分有很多帮助。

然后，跟大家分享下电气报价中需要掌握的知识：一、电气图分类：1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。

2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。

目的是便于详细理解作用原理、分析和计算电路特性。

序号设备名称设备编号数量（台单价总价1负二层风机配电箱-2AEP1116426.2916426.292负二层风机配电箱-2AEP2116217.3216217.323负二层风机配电箱-2AEP4116426.2916426.294负二层风机配电箱-2AEP5114273.4914273.495负二层风机配电箱-2AEP3116217.3216217.326负一层风机配电箱-1AEP1122129.6522129.657负二层风机配电箱-1AEP2118531.9018531.908负二层风机配电箱-1AEP4119893.6519893.659负二层风机配电箱-1AEP3122272.6522272.6510屋顶层风机配电箱RAEP167636.7045820.2011二层风机配电箱2AEP129270.2718540.5412室外消火栓泵XFB1118013.8018013.8013室外消火栓泵XFB2122474.3222474.3214室外消火栓泵PLB16852.336852.3320274089.75产品型号XL-21负二层风机配电箱编号数量(台)1序号元 件 名 称型 号 规 格单位数量单价(元)金额(元)备注1双电源开关APEQ2-200A/4P 只14378.004378.00南京亚派2塑壳断路器NDM2-63L/32082 40A 只1215.74215.74上海良信3塑壳断路器NDM2-63L/32082 25A 只2215.74431.48上海良信4微型断路器A8 3P D25A 只155.0055.00南京亚派5电机保护器KBO-32C/M32/06MF 只1850.00850.00宇煌6电机保护器KBOD-45C/M40/M32/06MF 只11800.001800.00宇煌7电机保护器KBOD-32C/M25/M16/06MF 只11800.001800.00宇煌8浪涌保护器LZX-40KA/4P 只1280.00280.00雷祥9熔断器RT18-32只412.0048.0010多功能表NTS236只1850.00850.00海信11电流互感器BH-0.66只345.00135.0012指示灯AD16-22DS只136.0078.00配电箱报价表、组价表项目名称融汇E区产品名称-2AEP1配电箱报价表、组价表项目名称总 计大 写贰拾柒万肆仟零捌拾玖.柒伍元整。

一、请根据下列条件编制工程量清单及计算该项目招标最高限价的综合单价2012年12月10日已中标的某住宅小区单根电缆直埋,铺砂盖砖(室外部分)。

设计无特殊要求，施工现场平整，一般黄土土质。

建设工程招标文件规定：主要材料价格变化在±5%以内时，其风险由施工单位承担，在±5%以外时，其风险由建设单位承担；执行国家有关调价政策。

电缆由配电室配电柜引出至1号住宅楼总配电箱，设计图示水平长度116m，垂直长度4m；其中室外部分的电缆长度为100m，室内部分的土方由土建单位施工，不考虑电缆进出建筑物的电缆保护管，室外电缆沟的土方不独立设置清单项目，即包括在电缆敷设项目内；电缆采用VV22-3×25+1×16，主材单价为103元/m。

1.编制分部分项工程量清单序号项目编码项目名称项目特征及工程内容计量单位工程数量01 030208001001 电力电缆聚氯乙烯绝缘聚氯乙烯护套钢带铠装铜芯电力电缆VV22-3×25+1×16工程内容：1.电缆敷设；2.电缆终端头制作、安装；选用户内干包式电缆终端头(2个)，3.挖土填土（45 m3）；4.铺砂盖砖1-2根电缆（100m）m 120注：工程数量了L=（116+4）=120m电缆预留长度+附加长度:ΔL =（1.5+2+2）×2+120×2.5%=14m组价工程量: L∑=120+14=134m2.综合单价组价计量单位：m 工程数量：120 综合单价(元/m)：150.11定额编号项目名称计量单位工程数量合价其中/元人工费材料费机械费2-620 铜芯电力电缆敷设,35㎜2以下100m 1.34 605.83 395.65 200.40 9.78电力电缆VV22-3×25+1×16主材费,103元/mm 135.34 13940.02 13940.022-628 (换) 户内干包式电缆终端头制作安装, 1KV以下，35㎜2以下个 2 202.66 55.44 147.22 -2-523 电缆沟挖填,一般土沟m3 45 1002.15 982.80 19.35 - 2-531 电缆沟铺砂盖砖,1-2根电缆100m 1 842.35 262.50 579.85 -小计16593.01 1696.39 14886.84 9.78 项目管理费: 1696.39×20.54% 348.44项目利润: 1696.39×22.11% 375.07风险：13940.02×5% 697.00合计m 120 18013.52 1696.39 14886.84 9.78综合人工单价调增=1696.39/42×(55-42)=525.07分部分项工程费=∑综合单价×工程数量+可能发生的差价=150.11×120+525.07=18538.27二、某配电所控制台分部分项工程的综合单价。
