简述陀螺经纬仪定向的主要内容

陀螺逆转点法定向及精度评定摘要隧道或井巷工程测量导线布设的形式因受巷道形状的制约，若单纯采用改变导线布设形式或提高测角次数与精度等方法，往往难以满足工程施工对于测量的精度要求。

陀螺经纬仪是测量井下导线边方位角、提高测量精度的重要仪器。

尤其是在贯通测量中陀螺经纬仪的应用非常广泛。

贯通测量是一项十分重要的测量工作,必须严格按照设计要求进行。

巷道贯通后,其接合处的偏差不能超过一定限度,否则就会给采矿工程带来不利影响,甚至造成很大的损失。

本文对陀螺经纬仪工作原理介绍，以及陀螺经纬仪在贯通测量中的精度评定。

陀螺经纬仪在不同领域的贯通测量工作中运用实例的分析，总结出在贯通测量导线加测陀螺定向边的最佳位置。

关键词：陀螺定向，贯通测量，陀螺经纬仪，精度评定ABSTRACTTunnel or shaft engineering measurement wires for the form of roadway, if simple shape by changing arrangement forms or improve wires and precision Angle measurement methods, and often difficult to satisfy the measurement accuracy for engineering construction. Gyro theodolite is measured in wire edge Angle, improve the measuring precision instruments. Especially in the measurement of the photoelectric theodolite gyro breakthrough is used extensively. Through measurement is a very important measurement work, must strictly according to the design requirements. The roadway expedite, its joint deviation cannot exceed a certain limit, otherwise they will be detrimental to the mining project, and even cause great losses. This paper introduces working principle of gyro theodolite, as well as the breakthrough in the measurement of the gyro theodolite accuracy assess. Gyro theodolite in different fieldsof the measurement of the examples, this paper leads in breakthrough measurement on the edge of the directional gyro adds the best position.Key words: directional gyro; through measurement; gyro theodolite; Accuracy Assessment目录1 绪论 (1)1.1陀螺定向的研究现状 (1)1.2研究陀螺定向的目的 (1)1.3陀螺定向的应用领域及发展趋势 (2)2 陀螺经纬仪定向测量原理与方法 (3)2.1陀螺经纬仪的类型与结构 (3)2.1.1 陀螺经纬仪定向的优点及应用领域 (3)2.1.2 陀螺经纬仪的基本结构 (3)2.1.3 陀螺经纬仪的类型 (4)2.2陀螺经纬仪定向的基本步骤 (5)2.3跟踪逆转点法测定陀螺方位角的作业过程 (7)2.3.1 陀螺仪悬带零位观测 (7)2.3.2 粗略定向 (8)2.3.3 精密定向 (9)3 陀螺定向的误差分析 (13)3.1陀螺定向的误差来源 (13)3.2陀螺定向在贯通测量中的精度评定 (14)3.2.1 陀螺方位角一次测定中误差 (14)3..2.2 一次定向中误差 (14)3.3陀螺定向在贯通测量中导线的平差 (15)3.3.1 具有两条陀螺定向边导线的平差 (15)3.3.2 具有三条陀螺定向边导线的平差 (17)4 陀螺定向在贯通测量中的应用实例分析 (20)4.1陀螺定向在道路贯通测量中的应用实例分析 (20)4.1.1 工程概况 (20)4.1.2 陀螺定向技术 (20)4.1.3 精度评定 (22)4.1.4 工程分析 (23)4.2陀螺定向在矿山贯通测量中的应用实例分析 (24)4.2.1 工程概况 (24)4.2.2 陀螺定向技术 (24)4.2.3 精度评定 (26)4.2.4 工程分析 (27)4.3陀螺定向在水利贯通测量中的应用实例分析 (27)4.3.1项目概况 (27)4.3.2 陀螺定向技术 (28)4.3.3 陀螺定向精度评定 (29)4.3.4 坐标解算及成果对比分析 (30)4.3.5 工程分析 (35)5 结论 (38)参考文献 (39)致谢...................................................... 错误!未定义书签。

实验四 陀螺经纬仪定向方法一、实验目的了解陀螺仪定向的原理，熟悉陀螺仪常用的定向方法，学会使用逆转点法和中天法进行精密定向。

二、实验仪器索佳GP-1陀螺全站仪1台，三脚架1个，棱镜1个。

三、陀螺仪一次测定作业流程本实验为演示实验，由指导教师结合PPT 及仪器操作进行演示教学。

1、陀螺仪悬挂带零位观测【原理】悬挂零位是指陀螺马达不转时，陀螺灵敏部受悬带和导流丝扭力作用而引起扭摆的平衡位置，即扭力矩为零的位置。

观测三次。

在陀螺观测开始之前和结束之后，要作悬带零位观测，相应简称为测前零位和测后零位观测。

【方法】测定悬挂零位时，先将全站仪整平并固定照准部，下方陀螺灵敏部（不启动马达），从读数目镜中观测灵敏部的摆动，在分划板上连续读三个逆转点的读数，估读到0.1格。

()132122L a a a =++⎡⎤⎣⎦2、陀螺仪粗定向在测定已知边和定向边的陀螺方位角之前，首先进行粗略定向，即把全站仪望远镜视准轴置于近似北方向。

3、精密定向（逆转点法）粗定向后，全站仪转到粗定向的北方向，再次下放陀螺，控制摆幅在5~8格之间，用逆转点法通过全站仪精确跟踪逆转点。

[]131224*********a a N a a a N a N N n +⎛⎫=+ ⎪⎝⎭+⎛⎫=+ ⎪⎝⎭=-……4、精密定向（中天法）首先通过逆转点法确定陀螺北方向在±20′内，然后托起陀螺；再放陀螺使其摆幅在8~10格之间，用中天法开始观测；至少测量2个周期。

5、测后零位。

四、陀螺仪一次定向作业流程1、在地面已知边上测定仪器常数由于陀螺轴衰微弱的摆动系数保持不变，故其摆动的平衡位置可以仍未是假想的陀螺主轴稳定的位置。

陀螺主轴虽然指示出真北方向，但是这个方向必须借助陀螺仪光学系统读数。

由于陀螺主轴与陀螺仪光学系统的光轴以及经纬仪视准轴不在同一竖直面捏，因而陀螺仪的指向与地理子午线N 不重合，两者之间的差值称为仪器常数∆（与磁偏角概念不同）。

陀螺经纬仪定向的一般步骤
陀螺经纬仪定向的一般步骤如下：
1. 设置初始位置：将陀螺经纬仪放置在所需定向的位置上，并设置初始方向。

2. 准确校准：使用校准程序或方法，对陀螺经纬仪进行准确的校准，以确保其读数的准确性。

3. 启动和稳定化：启动陀螺经纬仪，并等待其稳定，使其读数不再有明显变化。

4. 进行定向操作：根据陀螺经纬仪的读数和所需的定向目标，进行相应的定向操作。

可以通过转动陀螺经纬仪来实现定向。

5. 监测和调整：持续监测陀螺经纬仪的读数，并根据需要进行调整，以确保定向的准确性。

6. 完成定向：当陀螺经纬仪的读数稳定在目标值时，定向完成。

记录定向结果并进行后续处理或分析。

需要注意的是，陀螺经纬仪定向可能还涉及其他特定的操作步骤，具体的步骤和方法可能会有所不同，取决于所使用的具体陀螺经纬仪的型号和要求。

因此，在进行陀螺经纬仪定向之前，应详细阅读相关的设备说明书，并按照其要求操作。

陀螺经纬仪定向精度的分析张　明,陈亚楠(平顶山煤业(集团)公司,河南平顶山　467000)摘要:文中介绍了陀螺经纬仪的定向误差来源,及一次定向总中误差的预计。

关键词:陀螺定向误差;仪器常数;摆动逆转点;悬带零位;测线方向值中图分类号:P213 文献标识码:B 文章编号:1001-358X(2006)02-0043-02 摆式陀螺经纬仪的定向精度,通常是用一次定向中误差来衡量。

一般来说,陀螺经纬仪的一次定向中误差都在出厂时的精度指标之内,如瑞士wild厂的G AK-1在20″-30″之内。

但是,每一台仪器的实际质量情况有很大差别的。

因为仪器制造时的工艺水平,出厂后震动和外界条件的影响,都会影响定向的精度。

下面就分析一下陀螺经纬仪的定向误差来源和计算一次定向中误差的方法。

1　陀螺定向误差来源误差来源与陀螺经纬仪定向产生的误差和观测方法有关。

若采用跟踪逆转点法,一条测线一次测定的程序为:a1在己知方位角的基线上测定仪器常数;b1在定向边上二测回测定测线方向值;c1以5个摆动逆转点测定子午线方向值(陀螺北方向读数);测前和测后对悬带零位的测定。

由观测过程可知,对测前测后两测回的测线方向取平均值得:L0=1/2(L前+L后)(1)由5个逆转点读数,求算子午线方向值N0=1/12(u1+3u2+4u3+3u4+u5)(2)而测线的地理方位角为:A=L-L±Δ(3)式中L为测线的陀螺方向值。

分析(3)式可知,影响定向精度的误差可分三大类:测定测线方向值的误差mL0;测定陀螺北方向的误差mL;仪器常数误差mΔ。

引起上述三类误差的因素有许多,若将整个作业过程中各种误差因素考虑进去,则可以归纳出陀螺经纬仪的定向误差来源有:用经纬仪测定测线方向值引起的定向误差mL0;由5个逆转点确定陀螺北方向值引起的定向误差m N;上架式陀螺仪与经纬仪联接引起的定向误差m b;悬挂带零位变动引起的定向误差m0;陀螺摆动平衡位置不稳定性引起的定向误差mc;仪器常数不准引起的定向误差mΔ;仪器对中与整平引起的定向误差me;风力、震动等其它外界因素引起的定向误差。

陀螺方位角，并经换算获得此边真方位角的测量工作。

常用于定向连接测量。

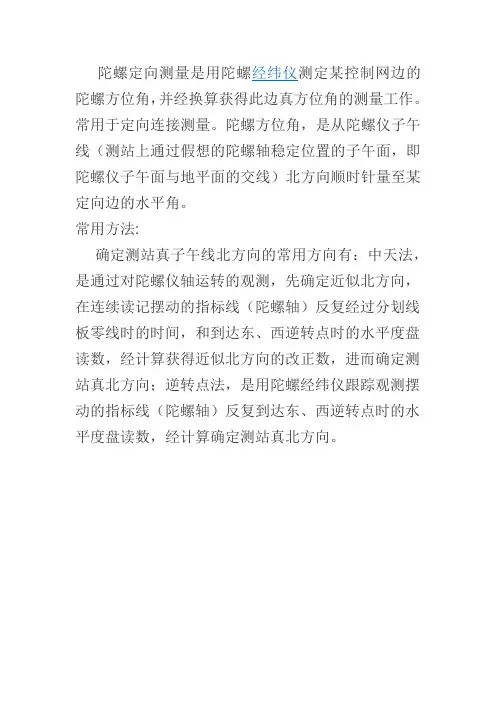

陀螺方位角，是从陀螺仪子午线（测站上通过假想的陀螺轴稳定位置的子午面，即陀螺仪子午面与地平面的交线）北方向顺时针量至某定向边的水平角。

常用方法:
确定测站真子午线北方向的常用方向有：中天法，是通过对陀螺仪轴运转的观测，先确定近似北方向，在连续读记摆动的指标线（陀螺轴）反复经过分划线板零线时的时间，和到达东、西逆转点时的水平度盘读数，经计算获得近似北方向的改正数，进而确定测站真北方向；逆转点法，是用陀螺经纬仪跟踪观测摆动的指标线（陀螺轴）反复到达东、西逆转点时的水平度盘读数，经计算确定测站真北方向。

一、实习目的本次实习旨在使学生了解陀螺经纬仪定向的基本原理、操作方法及注意事项，提高学生实际操作能力，掌握陀螺经纬仪定向技术在工程测量中的应用。

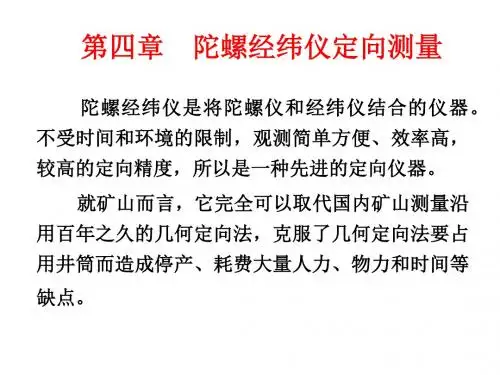

二、实习时间与地点实习时间：2023年11月15日实习地点：XX工程测量实验室三、实习内容1. 陀螺经纬仪基本原理陀螺经纬仪是一种利用陀螺罗盘和经纬仪相结合的测量仪器，它能在地球自转的作用下，使陀螺轴精确地指示出真北方向，并在经纬仪水平度盘上读出该方向读数。

陀螺经纬仪定向技术具有精度高、速度快、不受地形、气候及外界磁场影响等优点。

2. 陀螺经纬仪操作方法（1）仪器组装：将陀螺仪、经纬仪、三脚架等部件组装成完整的陀螺经纬仪。

（2）仪器安置：将陀螺经纬仪安置在测站上，确保仪器稳定。

（3）对中：调整三脚架，使仪器中心与测站点重合。

（4）整平：调整仪器，使仪器水平。

（5）瞄准：瞄准目标点，调整瞄准器，确保瞄准准确。

（6）读数：读取经纬仪水平度盘上的读数。

（7）记录：将观测数据记录在实习报告上。

3. 陀螺经纬仪定向实验（1）实验目的：通过实验，掌握陀螺经纬仪定向操作方法，验证定向精度。

（2）实验步骤：1）在测站上安置陀螺经纬仪，进行对中和整平。

2）瞄准目标点，读取经纬仪水平度盘上的读数。

3）重复步骤2，进行多组观测。

4）计算定向方位角，并与理论值进行比较。

（3）实验结果与分析：通过实验，我们得到了以下结果：1）定向方位角平均值为X°Y′Z″，与理论值X°Y′Z″基本一致。

2）定向精度满足工程要求。

四、实习体会1. 陀螺经纬仪定向技术具有精度高、速度快、不受地形、气候及外界磁场影响等优点，在工程测量中具有广泛的应用前景。

2. 通过本次实习，我们掌握了陀螺经纬仪定向操作方法，提高了实际操作能力。

3. 在实习过程中，我们应注重以下几点：（1）仪器组装要规范，确保仪器性能。

（2）对中和整平要精确，提高定向精度。

（3）瞄准要准确，避免误差。

（4）记录要完整，便于后续数据处理。

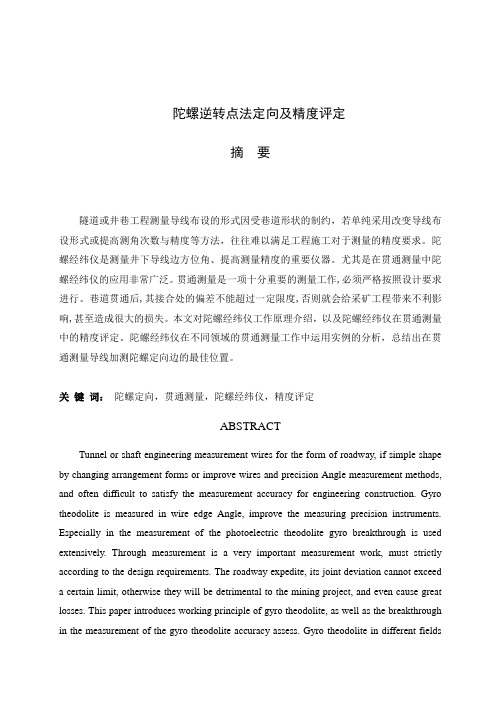

陀螺逆转点法定向及精度评定摘要隧道或井巷工程测量导线布设的形式因受巷道形状的制约，若单纯采用改变导线布设形式或提高测角次数与精度等方法，往往难以满足工程施工对于测量的精度要求。

陀螺经纬仪是测量井下导线边方位角、提高测量精度的重要仪器。

尤其是在贯通测量中陀螺经纬仪的应用非常广泛。

贯通测量是一项十分重要的测量工作,必须严格按照设计要求进行。

巷道贯通后,其接合处的偏差不能超过一定限度,否则就会给采矿工程带来不利影响,甚至造成很大的损失。

本文对陀螺经纬仪工作原理介绍，以及陀螺经纬仪在贯通测量中的精度评定。

陀螺经纬仪在不同领域的贯通测量工作中运用实例的分析，总结出在贯通测量导线加测陀螺定向边的最佳位置。

关键词：陀螺定向，贯通测量，陀螺经纬仪，精度评定ABSTRACTTunnel or shaft engineering measurement wires for the form of roadway, if simple shape by changing arrangement forms or improve wires and precision Angle measurement methods, and often difficult to satisfy the measurement accuracy for engineering construction. Gyro theodolite is measured in wire edge Angle, improve the measuring precision instruments. Especially in the measurement of the photoelectric theodolite gyro breakthrough is used extensively. Through measurement is a very important measurement work, must strictly according to the design requirements. The roadway expedite, its joint deviation cannot exceed a certain limit, otherwise they will be detrimental to the mining project, and even cause great losses. This paper introduces working principle of gyro theodolite, as well as the breakthrough in the measurement of the gyro theodolite accuracy assess. Gyro theodolite in different fieldsof the measurement of the examples, this paper leads in breakthrough measurement on the edge of the directional gyro adds the best position.Key words: directional gyro; through measurement; gyro theodolite; Accuracy Assessment目录1 绪论 (1)1.1陀螺定向的研究现状 (1)1.2研究陀螺定向的目的 (1)1.3陀螺定向的应用领域及发展趋势 (2)2 陀螺经纬仪定向测量原理与方法 (3)2.1陀螺经纬仪的类型与结构 (3)2.1.1 陀螺经纬仪定向的优点及应用领域 (3)2.1.2 陀螺经纬仪的基本结构 (3)2.1.3 陀螺经纬仪的类型 (4)2.2陀螺经纬仪定向的基本步骤 (5)2.3跟踪逆转点法测定陀螺方位角的作业过程 (7)2.3.1 陀螺仪悬带零位观测 (7)2.3.2 粗略定向 (8)2.3.3 精密定向 (9)3 陀螺定向的误差分析 (13)3.1陀螺定向的误差来源 (13)3.2陀螺定向在贯通测量中的精度评定 (14)3.2.1 陀螺方位角一次测定中误差 (14)3..2.2 一次定向中误差 (14)3.3陀螺定向在贯通测量中导线的平差 (15)3.3.1 具有两条陀螺定向边导线的平差 (15)3.3.2 具有三条陀螺定向边导线的平差 (17)4 陀螺定向在贯通测量中的应用实例分析 (20)4.1陀螺定向在道路贯通测量中的应用实例分析 (20)4.1.1 工程概况 (20)4.1.2 陀螺定向技术 (20)4.1.3 精度评定 (22)4.1.4 工程分析 (23)4.2陀螺定向在矿山贯通测量中的应用实例分析 (24)4.2.1 工程概况 (24)4.2.2 陀螺定向技术 (24)4.2.3 精度评定 (26)4.2.4 工程分析 (27)4.3陀螺定向在水利贯通测量中的应用实例分析 (27)4.3.1项目概况 (27)4.3.2 陀螺定向技术 (28)4.3.3 陀螺定向精度评定 (29)4.3.4 坐标解算及成果对比分析 (30)4.3.5 工程分析 (35)5 结论 (38)参考文献 (39)致谢...................................................... 错误!未定义书签。

1 陀螺定向法陀螺定向法是采用光学垂准仪(或重锤球)投出井上、井下在同一铅锤线上的点位,根据井上、井下陀螺定向成果,求算投点在空间的平面夹角,使得井上、井下的导线连成一体,把井上导线坐标、方位传递到井下导线。

下面以广州地铁杨体区间竖井联系测量为例,介绍陀螺定向法实施的特点。

1.1 仪器设备TC1610全站仪,GAK1+T2陀螺经纬仪,NL光学垂准仪。

1.2作业实施(1)竖井投点井上、井下导线布置情况如图1所示,供电局、J54、A为井上已知导线点,Z1、Z2、Z3为井下待求导线点。

在井口选定T1、T2两个点位,在井盖上相应位置预留有可遮盖的小孔,将垂准仪置于小孔上方,垂准仪在井上及井下投下T1和T1′、T2和T2′。

T1、T1′在空间上为2个点,但投影到同一平面时就成为1个点;T2、T2′情况相同。

井上、井下导线通过投点连成一闭合环。

(2)陀螺经纬仪定向定向时采用逆转点法进行。

对一条边定向时,完成一端定向为半测回,完成两端定向为一测回。

由于井筒上下不宜安置陀螺经纬仪,故井上选择AJ54为定向边,井下选择Z1Z3为定向边,进行陀螺定向观测。

求出陀螺仪的定向常数,并进行改正。

假定陀螺经纬仪测得的AJ54陀螺方位角为N0,Z1Z3陀螺方位角为N5。

(3)导线边角测量①测b0、b1、b4、b5、b6角度;②量d1、d2、d3、d4、d5、d6边长。

(4)空间夹角计算b2为AT1、T1′Z1在空间上的夹角,b3为AT2、T2′Z2在空间上的夹角。

(5)导线计算根据以上导线测量成果,进行导线平差计算。

坐标、方位从井上导线点传递到井下导线点,Z1、Z2、Z3坐标成果用于指导施工。

1.3工作体会①陀螺定向法的主要优点是占用井筒时间短、精度高、观测作业简单,在地铁施工的竖井中均可采用此方法进行联系测量,是一种值得推广应用的作业方法。

②陀螺定向的实质是通过投点、定向,把井上、井下的导线联成一体,陀螺经纬仪起了测空间边夹角的作用。
