c30水下砼塌落度

C30水下砼配合比设计一、砼说明本C30水下砼为普通碎石砼，所处环境为温暖与水和空气接触；该配合比用于桥梁工程桩基础施工; 采用混凝土罐车运输；施工中采用强制式搅拌机拌和。

二、砼设计依据1.《龙永高速公路项目招标文件》第19合同段2.《公路工程水泥及水泥混凝土试验规程》（JTG E30-2005）3.《公路工程集料试验规程》（JTG E40-2005）4.《普通混凝土配合比设计规程》（JGJ 55-2011）5.《公路桥涵施工技术规范》（JTG/TF50-2011）三、砼设计要求1.设计强度30Mpa,配制强度不低于38.2Mpa.2.坍落度要求：180～220mm.3.最大水胶比：0.474.最小水泥用量：370kg/m3四.原材料情况1.水泥：采用湖南省石门海螺水泥有限责任公司“海螺”牌P·O42.5普通硅酸盐水泥,批号P430004，批量0.2t,具体性能指标如下：技术指标比表面积（m2/kg）凝结时间（min）标准稠度用水量（%）安定性3天强度（Mpa）28天强度（Mpa）初凝终凝抗折抗压抗折抗压执行标准≥300 ≥45≤600 必须合格≥3.5 ≥17.0 ≥6.5 ≥42.5试验结果357 197 248 27.8 合格 5.5 27.2 8.9 53.4 2.细集料：采用大坝金星采石场生产的机制砂，具体性能指标如下：①技术指标细度模数石粉含量（%）堆积密度（kg/m3）表观密度（kg/m3）亚甲蓝(MB值)泥块含量（%）压碎值（%）执行标准 3.1~3.9 ＜7 ＞1400 ＞2500 ＜1.4 ＜0.5 ＜25 试验结果 3.58 2.6 1530 2687 0.5 0.1 21 ②技术指标云母含量（%）有机物（比色法）轻物质含量（%）氯化物含量（%）硫化物及硫酸盐（%）碱集料反应（%）执行标准＜2.0 合格＜1.0 ＜0.02 ＜0.5 ＜0.1 试验结果0 合格0 0.006 0.07 0.08③级配筛分（㎜）9.5 4.75 2.36 1.18 0.6 0.3 0.15 通过百分率（%）100 100 65.0 37.1 19.9 11.6 8.7执行标准（%）100 90-100 50-95 30-65 15-29 2-20 0-10 3.粗集料：碎石采用鑫盛建材有限公司生产的16-31.5mm、10-20mm及5-10mm三种规格的碎石按16-31.5mm：10-20mm：5-10mm=30:50:20的比例掺配，具体指标如下：①5-31.5㎜碎石性能指标技术指标压碎值（%）针片状（%）含泥量（%）泥块含量（%）表观密度（kg/m3）抗压强度（MPa）磨光值吸水率（%）试验结果18.2 2.0 0.3 -- 2685 86.7 36 1.16 执行标准<20 <15 <1.0 <0.5 >2500 ≥60 ≥35 ≤2.0 ②级配按16-31.5mm：10-20mm：5-10mm=30:50:20比例掺配的5-31.5㎜混合级配如下：筛分（㎜）31.5 26.5 19 16 9.5 4.75 2.36通过百分率（%）100 68.8 21.7 1.4 0.2执行标准95-100 -- 55-85 -- 16-31.5 0-10 0-54.水：可饮用水ρw=1000 kg/m3。

c30水下混凝土坍落度范围C30水下混凝土坍落度范围是指水下施工中混凝土的流动性和可加工性。

混凝土坍落度是混凝土的塑性指标之一，是衡量混凝土流动性和可加工性的重要参数。

C30水下混凝土坍落度一般在4-10cm之间。

水下施工相对于陆上施工来说，坍落度稍高一些可以更好地满足混凝土在水下流动的需求。

然而，坍落度太高也会导致混凝土失去稳定性，难以在水下施工中保持形状。

因此，C30水下混凝土的坍落度范围需要控制在适当的范围内，以确保施工过程的顺利进行。

C30水下混凝土的坍落度主要取决于混凝土的配合比和水胶比。

配合比是指混凝土中各种原材料的比例，包括水泥、砂、骨料等。

水胶比是指水与混凝土中胶凝材料的比例，它直接影响混凝土的流动性和可加工性。

合理控制配合比和水胶比，可以调整C30水下混凝土的坍落度。

在水下施工中，C30水下混凝土的坍落度对混凝土的抗冲刷性能和流动性能有重要影响。

如果坍落度过低，混凝土在水中难以流动和填充空隙，容易产生空洞和裂缝，降低混凝土的抗冲刷性能。

如果坍落度过高，混凝土在水中会失去形状稳定性，难以保持所需的结构形状，影响施工质量。

为了保证C30水下混凝土的坍落度范围，施工过程中需要严格控制混凝土的搅拌时间和混凝土的放置方式。

合理的搅拌时间可以确保混凝土中的水泥充分水化，提高混凝土的流动性。

正确的放置方式可以保证混凝土在水下施工中保持坍落度稳定，避免形状失控。

总之，C30水下混凝土的坍落度范围是4-10cm。

通过合理控制配合比和水胶比，以及控制混凝土的搅拌时间和放置方式，可以保证C30水下混凝土的坍落度处于适当范围内，提高施工质量和工程耐久性。

在水下施工中，对C30水下混凝土的坍落度进行科学有效的控制，对保证工程质量具有重要的指导意义。

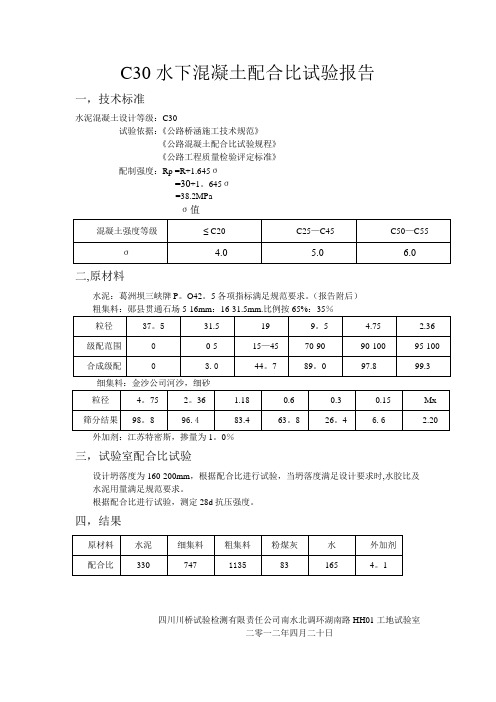

C30水下混凝土配合比试验报告一，技术标准水泥混凝土设计等级：C30试验依据：《公路桥涵施工技术规范》《公路混凝土配合比试验规程》《公路工程质量检验评定标准》配制强度：Rp =R+1.645σ=30+1。

645σ=38.2MPaσ值二,原材料水泥：葛洲坝三峡牌P。

O42。

5各项指标满足规范要求。

（报告附后）粗集料：郧县贯通石场5-16mm：16-31.5mm.比例按65%：35％外加剂：江苏特密斯，掺量为1。

0％三，试验室配合比试验设计坍落度为160-200mm，根据配合比进行试验，当坍落度满足设计要求时,水胶比及水泥用量满足规范要求。

根据配合比进行试验，测定28d抗压强度。

四，结果四川川桥试验检测有限责任公司南水北调环湖南路HH01工地试验室二零一二年四月二十日C30水下混凝土配合比说明书一，技术要求水泥混凝土设计等级:C30依据：《公路桥涵施工技术规范》《水泥混凝土配合比设计规程》《公路工程质量检测评定标准》设计标准：Rp =R+1.645σ=30+1。

645σ=38。

2MPa二，原材料（1）水泥：中国葛洲坝水泥有限公司，三峡P.O42.5（2）粗骨料：贯通石场，5—16掺65％.16-31.5mm掺35％，5-31。

5mmII 级配碎石。

细集料：金砂公司，汉江河砂（3）水：饮用水（4）外加剂：江苏特密斯聚羧酸高效减水剂,掺1.0%三，施工范围：白鹤观大桥桩基四，设计计算(1）配制强度：f cu.o=f cu.k+1。

645＊σ=30+1。

645*5=38.225MPa(2）计算水胶比：W/B=αa*f ce／(f cu。

o＋αa＊αb*f ce）=0.53＊42.5＊1。

16*0。

75/(38.225+0.53＊0。

2＊42.5*1。

16)Kg/m=0.45(3）选用单位用水量：拌合物坍落度160-200mm，掺入1。

0％聚羧酸高性能减水剂后的单位用水量为W=165kg/m³（4) 计算胶凝材料用量m co=m wo／W/B=165/0.45=367㎏，粉煤灰掺量20％，粉煤灰用量=367*0。

C30砼配合比设计设计说明：该C30混凝土设计坍落度80-100mm，用于墩柱、盖梁，按结构物最小断面和钢筋最小净距，碎石最大粒径选择31.5mm(方孔筛)。

一、水泥品种及生产厂家水泥采用淄博多山42.5普通硅酸盐水泥。

经检验，水泥细度、凝结时间、安定性及抗折、抗压强度指标均符合规范要求。

二、各种集料来源碎石：取自青州，采用5-16mm、16-31.5mm二种粒级的碎石，其压碎值、含泥量及针片状等各项指标均符合规范及招标文件的要求（附表）。

砂：临朐当地河砂，各项指标均合格（附表）。

水：饮用水减水剂：东营瑞源泵送剂三、各种集料级配及组合根据各种集料的筛分结果及《公路桥涵施工技术规范》JTG/T F50-2011中5-31.5mm连续级配规范要求，计算调整比例为：16-31.5mm碎石：5-16mm碎石=40：60。

四、组成设计参数的选定级组成材料用量的确定。

1、试配强度根据招标文件及《公路桥涵施工技术规范》，取σ=5MPa.由公式f cu,o=f cu,k+1.645σ=30+1.645×5=38.2MPa2、计算水胶比（W/C）W/C=αa·f ce/(f cu,o+αaαb f ce)=0.53×42.5×1/（38.2+0.53×0.2×42.5×1）=0.53（注：αa、αb为回归系数，αa=0.53，αb=0.2）根据《公路桥涵施工技术规范》表6.8.3，以及图纸及设计文件，综合考虑取水胶比为0.50。

3．单位用水量该C30混凝土要求坍落度为80-100mm，由《普通混凝土配合比设计规范》JGJ/T55-2011表5.2.1-2，计算的单位用水量：m wo =205+[(100-90)/20]×5=207.5Kg/m3m wa= m wo（1-β）=207.5×（1-14%）=178 Kg/m3取单位用水量m wa=178 Kg/m3。

C30底板混凝土的塌落度标准
一、流动性
C30底板混凝土的流动性是指其在水下的扩散能力，通常使用塌落度试验来评估。

根据相关标准，C30底板混凝土的塌落度应保持在180毫米至220毫米之间。

二、保水性
保水性是指混凝土保持水分的能力。

良好的保水性可以保证混凝土在运输和浇筑过程中不会出现离析现象，从而确保混凝土的强度和耐久性。

C30底板混凝土的保水性应符合相关标准要求。

三、黏聚性
黏聚性是指混凝土中各组成部分之间的黏结能力。

C30底板混凝土应具有良好的黏聚性，以保证混凝土的整体性和稳定性。

黏聚性不足可能会导致混凝土出现分层、裂纹等问题。

四、抗渗性
抗渗性是指混凝土抵抗水分渗透的能力。

C30底板混凝土应具有良好的抗渗性，以防止水分渗透对混凝土造成损害。

抗渗性不足可能会导致混凝土出现水迹、锈蚀等问题。

五、强度
C30底板混凝土是一种强度等级为30兆帕的混凝土。

根据相关标准，C30底板混凝土的抗压强度应不低于30兆帕，抗折强度应不低于4.5兆帕。

强度是混凝土最重要的性能指标之一，它直接关系到结构的安全性和耐久性。

C30水下混凝土配合比设计计划一、配合比设计依据1、《普通混凝土配合比设计规程》（JGJ55—2000）2、《公路桥涵施工技术规范》（JTG T F50-2011）二、设计要求1、设计砼强度等级：30Mpa；2、设计砼坍落度要求：180-220mm三、拟使用工程项目和部位桥梁桩基四、原材料技术要求1、碎石产地：漳平南峰石料厂，粒径：5-31.5mm连续级配；2、砂产地：漳州砂；中砂II区；3、水泥厂家：红狮水泥厂，品种标号：红狮水泥P .042.5级；4、外加剂：TK-3高效减水剂（福州宏顺）5、水：符合饮用水标准。

五、配合比设计过程：(一) 初步确定混凝土各组成材料用量：1、计算配制强度fcu,ofcu,o≥fcu,k+1.645×δ＝30+1.645×5 ＝38.2（Mpa）式中：fcu,k—砼设计强度δ—强度标准差（δ=5）2、计算水灰比W/Cfce =r c×fce,g =1.0×42.5 =42.5（Mpa）w/c =(Aa×fce)/(fcu,o+Aa×Ab×fce)=(0.46×42.5)/(38.2+0.46×0.07×42.5)=0.494式中：fce,g—水泥强度等级值fce—水泥实际强度值r c—水泥强度的富余系数，取1.0水灰比取W/C=0.493、确定用水量m wa通过查表4.0.1.2未掺加减水剂时，坍落度取190mm时用水量为：205+25=230（kg/m3）。

TK-3减水率β＝18%，计算掺入减水剂后的砼的用水量：m wa=m wo(1-β)=230×(1-0.18)=188 (kg/m3)4、确定水泥用量m com co= m wa/ (w/c)=188/0.49=384 (kg/m3)5、确定砂率βs根据水下砼的要求，取βs=41%6、计算粗、细集料用量（采用质量法:假设砼的湿表观密度为2350kg/m3）m so+ m go+m co+ m wa=2350 (kg/m3);m so/( m so+ m go)=41%计算得细集料重：m so=729 (kg/m3)粗集料重：m go=1049 (kg/m3)7、确定外加剂用量（高效减水剂TK-3型）减水剂用量：2.3%×m co =2.3%×384 =8.83(kg/m3)7-1,粉煤灰掺量 13% 得384×13% =50(kg/m3)8、确定初步试验配合比：（水泥+粉煤灰）:水:砂:碎石:外加剂: =334+50:188:729:1049:8.83（kg/m3）=1:0.49:1.90:2.73:0.23试配配合比：试配比例 0.015水泥 : 粉煤灰 : 水 : 砂 : 碎石 0-5 1-2 1-3: 外加剂334 50 188 729 1049（ 314 524 211）8.835.01 0.75 1.77 10.935 4.71 7.86 3.165 0.132459、砼试配记录：坍落度T= 容重： kg/m3粘聚性：保水性：10，试配调整计划：。

c30水下混凝土坍落度C30水下混凝土坍落度是指混凝土在施工过程中的流动性能，即其流动性和可塑性。

坍落度越高，混凝土的流动性越好，施工性能也更容易控制。

C30水下混凝土主要由水泥、骨料（例如沙子和碎石）、水和掺合料（例如粉煤灰和粉状添加剂）组成。

这些材料在施工过程中必须要经过充分的搅拌，以确保混凝土坍落度的合理性。

水下施工是一项挑战性很大的工程，因此需要考虑混凝土的坍落度对施工过程的影响。

下面将从施工原理、影响因素和常用方法三个方面展开论述。

一、施工原理：水下施工时，混凝土的坍落度是一个关键因素。

合理的坍落度可以确保混凝土均匀流动，填充细小空隙并紧密粘结。

如果坍落度太低，混凝土会难以在水中传输，并且会导致混凝土中含气量过高，降低混凝土的强度和耐久性。

如果坍落度太高，混凝土的粘性过大，可能会导致流失和分层。

二、影响因素：1.水泥和水的比例：水泥和水的比例是影响混凝土坍落度的重要因素之一。

适量的水能够提高混凝土的流动性，但过多的水会导致混凝土的稀薄，影响其强度和耐久性。

2.混凝土配合比：混凝土中骨料和水泥的比例也会影响混凝土的坍落度。

合适的配合比能够提高混凝土的流动性，同时确保混凝土的强度和耐久性。

3.混凝土添加剂：混凝土中的添加剂可以改善混凝土的流动性和可塑性。

例如，使用减水剂可以减少混凝土的黏度，提高其流动性。

4.温度和湿度：温度和湿度也会影响混凝土的坍落度。

较高的温度会加快混凝土的干燥速度，降低坍落度，而较低的温度会减慢干燥速度，增加坍落度。

5.搅拌时间和速度：搅拌时间和速度对混凝土的坍落度也有影响。

适当的搅拌时间和速度可以确保混凝土的坍落度均匀和稳定。

三、常用方法：为了获得合适的C30水下混凝土坍落度，可以采用以下常用方法：1.合理控制水灰比：通过控制水泥和水的比例，保证混凝土具有合适的坍落度。

可以根据实际情况进行调整，确保混凝土在施工过程中能够满足要求。

2.使用适当的添加剂：根据具体需要，在混凝土中添加适量的减水剂或其他添加剂，提高混凝土的流动性和可塑性。

c30混凝土设计坍落度摘要：I.简介- 介绍C30混凝土- 解释坍落度的重要性II.C30混凝土的设计坍落度- 坍落度的定义和测量- C30混凝土的坍落度范围- 影响坍落度的因素III.坍落度与混凝土性能的关系- 坍落度对混凝土工作性能的影响- 坍落度对混凝土强度的影响- 坍落度对混凝土耐久性的影响IV.混凝土坍落度的控制- 原材料的影响- 配合比的设计- 施工过程中的控制V.结论- 总结C30混凝土的坍落度设计- 强调坍落度对混凝土性能的重要性正文：C30混凝土是一种强度为30MPa的混凝土，广泛应用于各种建筑工程中。

在混凝土的施工过程中，坍落度是一个重要的参数，影响着混凝土的工作性能、强度和耐久性。

因此，掌握C30混凝土的设计坍落度对于保证工程质量至关重要。

坍落度是指混凝土在卸载时的坍落高度，通常用mm表示。

它是混凝土流动性的一个重要指标，坍落度越大，混凝土的流动性越好。

在实际施工中，坍落度的测量通常采用坍落度筒法，通过测量混凝土从坍落度筒中流出的时间来确定坍落度。

C30混凝土的坍落度范围通常在140-220mm之间。

坍落度受多种因素影响，包括水泥品种、用量、骨料的粒径和含量、外加剂等。

其中，水泥用量和骨料粒径是影响坍落度的主要因素。

坍落度与混凝土性能之间有着密切的关系。

首先，坍落度对混凝土的工作性能有重要影响。

合适的坍落度可以提高混凝土的可泵性、易密性和抗渗性，从而提高施工效率和工程质量。

其次，坍落度对混凝土的强度有影响。

一般来说，坍落度越大，混凝土的强度越低。

最后，坍落度对混凝土的耐久性也有影响。

过大的坍落度会导致混凝土内部孔隙增多，从而降低其抗渗性、抗碳化性和抗冻性。

要控制混凝土的坍落度，首先需要选择合适的原材料。

水泥和骨料的质量和性能直接影响混凝土的坍落度。

其次，需要设计合适的配合比，通过调整水泥用量、骨料粒径和含量等参数来控制坍落度。

最后，在施工过程中，需要严格控制混凝土的拌合、输送和浇筑等环节，确保坍落度符合设计要求。

水下混凝土c30落度
标题是《水下混凝土C30落度》，主要内容是关于混凝土在水下使用时的落度性能。

混凝土的落度性能是混凝土受潮后的勃氏硬度和弹性模量的指标。

它可以帮助人们更好地了解混凝土的性能参数，并可以更好地满足不同环境下混凝土的性能要求。

由于混凝土在水下受潮后，比空气状态下混凝土受潮后受损程度大，因此在水下使用混凝土时，混凝土的落度性能就显得尤为重要。

水下混凝土C30落度是指C30混凝土在水下受潮后的落度性能。

这种混凝土的性能指标应在抗水化系数（W/C）取值范围内的最低值调整，而在实际施工中，施工混凝土应达到GB/T18124-2000《混凝土抗渗透水能力的技术要求》中文翻译版本中规定的水泥砂浆配合比调整范围内。

可以为混凝土抗水化系数（W/C）和抗水化剂（S）进行特殊控制，以提高混凝土的耐水性能，提高水下混凝土的落度性能。

通常情况下，当W/C值小于0.45时，水下混凝土C30落度可达到安全使用的最低标准。

此外，在使用混凝土时，还可以采取其他措施来改善其性能，以便更好地满足水下使用的要求。

例如，可以采用防水剂和耐水混凝土，以及增加混凝土中比重较大的骨料（石英砂）或增加水泥抗碳化剂，增加混凝土的耐水性能，提高混凝土的落度性能。

总而言之，水下混凝土C30落度是指混凝土在水下使用时的落度
性能，可以通过控制混凝土的抗水化系数（W/C）及抗水化剂（S），以及采用防水剂和耐水混凝土，增加比重较大的骨料或增加水泥抗碳化剂等措施，来改善混凝土的性能，以满足水下使用的要求。

以上就是关于《水下混凝土C30落度》的简要介绍，希望能够帮助大家更好地理解水下混凝土的落度性能，从而提高混凝土的使用效果。

C30水下砼配合比计算书根据凤鸣大道南延段道排工程设计图纸和《公路桥涵施工技术规范》（JTG/T F50-2011）第6.5.3条：水下混凝土配制要求水泥强度等级不宜低于42.5、粗集料不应大于40mm、细集料宜采用级配良好的中砂、砂率宜采用40%-50%、水灰比宜采用0.5-0.6、灌注时应保持足够的流动性，其坍落度宜为180-220mm、水泥用量可不小于300kg。

已知：混凝土所处部位为潮湿环境，无冻害、非侵蚀土和水中。

混凝土设计强度等级为C30其标准差δ=5MPa，混凝土拌合物坍落度设计为180-220mm, 采用铜陵海螺P.O42.5水泥, 赣江II区中砂, 青阳宝宏矿业4.75-26.5mm连续级配碎石,南京博益JD-36缓凝减水剂。

铜陵恒发电力实业总公司Ⅰ粉煤灰，九华河河水。

一、确定计算配合比1. 根据《普通配合比设计规程》（JGJ55-2000）规定，求得混凝土试配强度（f cu,o）：f cu,o≥f cu,k+1.645·δ=30+1.645×5=38.2MPa2.计算水灰比（W/C）：W/C = αa·f ce /f cu,o + αa·αb·f ce= 0.46×42.5/38.2＋0.46×0.07×42.5=0.49选定水灰比：W/C=0.493.选取用水量（m wo)：根据设计坍落度180-220mm，查（JGJ55-2000)表4.0.1-2中坍落度90mm的用水量为基础，计算出未掺外加剂时的混凝土的用水量(m wo ):选取用水量：m wo=230kg外加剂掺量1.0%，其减水率：β=15%掺外加剂用水量：m wa=m wo(1-β)=230×(1-0.15)=196kg水泥用量：m ca=m w／w/c=196/0.49=400kg4. 选取砂率（βs）：根据确定的水灰比查（JGJ55-2000)表4.0.2选取：βs=43%5. 按重量法计算粗细集料用量，假定每立方米混凝土拌合物重量m cp=2400kg按公式计算：m cp=m ca+m go+m so+m waβs=m so/m go+m so×100%求得：m go=1028kg m so=776kg6. 试配计算配合比各种材料用量：m ca：m wa：m so：m go：JD-36=400：196：776：1028：4.00二、确定基准配合比1. 根据计算配合比对其进行试拌，混凝土拌合物性能良好，实测坍落度为200mm满足设计要求。
