安防线缆常识

安防线缆基本知识-RVV/AVVR/RVVP/SYV/SWYV区别
安防线缆基本知识-RVV/AVVR/RVVP/SYV/SWYV区别RVV 与KVV RVVP 与KVVP
区别：RVV 和RVVP 里面采用的线为多股细铜丝组成的软线，即RV线组成。

KVV 和KVVP 里面采用的线为单股粗铜丝组成的硬线，即BV线组成。

AVVR 与RVVP
区别：东西一样，只是内部截面小于0.75平方毫米的名称为AVVR,
大于等于0.75平方毫米的名称为RVVP.
SYV 与SYWV
区别：SYV是视频传输线, 用聚乙烯绝缘。

SYWV是射频传输线，物理发泡绝缘。

用于有线电视。

RVS 与RVV 2芯
区别：RVS为双芯RV线绞合而成，没有外护套，用于广播连接。

RVV 2芯线直放成缆，有外护套，用于电源，控制信号等方面。

[安防监控系统]安防监控系统布线设计与施工要点安防监控系统原理-工艺-技术篇:安防监控系统的布线设计与施工要点整理讲解。

以下内容由买购网整理，提供给您参考。

安防监控系统布线设计与施工要点一、线缆选型电视监控系统布线设计涉及到视频监控线路、广播对讲线路、报警线路、声音监听线路、网络线路。

它们的功能作用不同，选择线缆的型号也不相同。

1. 摄像机视频信号传输线缆常用的视频传输线缆为75Ω系列的细同轴电缆，但是不同线径的同轴电缆对视频信号的衰减程度也是不一样的，线缆越粗、衰减越小。

同轴电缆系列的特性参数如表1所示。

要求依据表1选择线缆。

电缆的线径越粗则衰减越小，越适合长距离的传播。

选择线缆如下：当摄像机到子监控中心距离≤300米时，可选用SYV-75-3；当摄像机到子监控中心距离≤500米时，可选用SYV-75-5；当摄像机到子监控中心距离≤800米时，可选用SYV-75-7或SYV-75-9；当摄像机到子监控中心距离≤1000米时，可选用SYV-75-12；2. 摄像机电源线电视监控系统中的电源线采用单独布线，在监控室设置总开关，通过UPS电源，以对整个监控系统直接控制，一般情况下，电源线按交流220V布线，在摄像机端再经适配器转换成直流12V。

但是，有的摄像机是用5V或12V、24V的直流电，供电方式就不一样了。

3. 使用带电动云台、电动镜头的摄像机装置线缆带电动云台、电动镜头的摄像机装置，除了上述视频信号线、电缆线外，还要考虑现场解码器与控制中心之间的传输线缆，一般采用2芯屏蔽通信电缆（RVVP）或3类双绞线，UTP线芯截面积为0.3m㎡~0.5m㎡.4. 报警及声音监听线缆监仓、楼道处的报警、监仓线缆一般选用4芯屏蔽通信电缆（RVVP）或3类双绞线UTP，每芯截面积为0.5m㎡。

5. 广播与对讲线缆监仓、楼道、厂区等处设定广播时，线缆的基本原则是：距离越长、线缆越粗。

RS-48 5通信规定的基本通信距离是1200米，实际中工程中选用RVV-2/1.5的护套线，可将通信距离延长到2000米，广播、对讲情况可视距离的长短选择不同的线缆、双绞线。

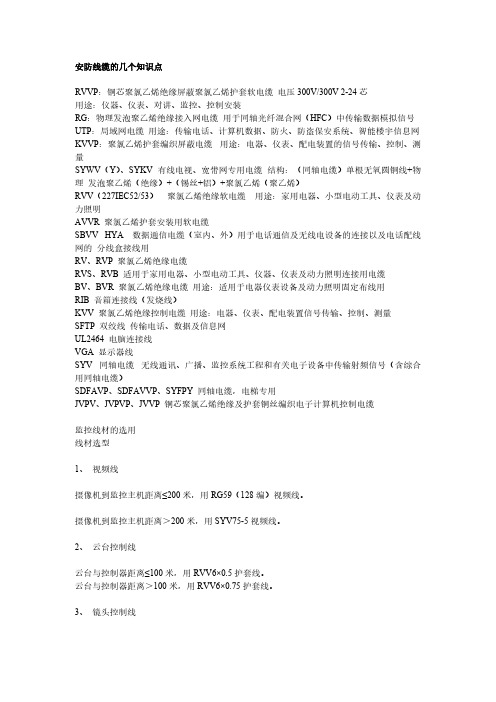

安防线缆的几个知识点RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯用途：仪器、仪表、对讲、监控、控制安装RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号UTP：局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明AVVR 聚氯乙烯护套安装用软电缆SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用RV、RVP 聚氯乙烯绝缘电缆RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用RIB 音箱连接线（发烧线）KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量SFTP 双绞线传输电话、数据及信息网UL2464 电脑连接线VGA 显示器线SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆监控线材的选用线材选型1、视频线摄像机到监控主机距离≤200米，用RG59（128编）视频线。

摄像机到监控主机距离＞200米，用SYV75-5视频线。

2、云台控制线云台与控制器距离≤100米，用RVV6×0.5护套线。

云台与控制器距离＞100米，用RVV6×0.75护套线。

安防线缆应用技术要求随着社会安全意识的提高和安防行业的不断进步，安防线缆应用技术的要求也越来越高。

在现代安防行业中，安防线缆已经成为重要的安全保障手段，如视频监控、入侵报警、门禁系统等，需要使用安全可靠的线缆设备。

一、材料选择安防线缆应用技术的首要要求是材料的选择。

线缆的媒介也是十分重要的，选择一款优质的线缆媒介能够提高线缆的信号传输品质和数据传输质量。

在安防行业中，我们需要选择的线缆应具备良好的防护能力，并且应具备耐用、耐腐蚀、不易老化和可靠性强等特性。

常用的线缆材质有防火PVC材质、低烟无卤材质和阻燃料。

二、线缆标准安防线缆应用技术的第二个重要要求是要有正确的线缆标准。

目前，国内外有许多线缆标准，如TC-ER标准、UL标准、TIA标准等。

在选择安防线缆的同时，我们首先要了解其应用相关标准，通过对不同标准的了解，从而对线缆的选择有一个基本的认识。

例如，如果我们选择的线缆是用于户外环境，就需要选择符合TC-ER或UL标准的线缆材质。

三、线缆防护线缆应用技术的第三个重要要求是要有正确的线缆防护。

安防行业使用的线缆往往需要在恶劣的环境中运作，如沙漠、寒冷地带、高海拔山区等，因此对线缆的防护性能也有着较高的要求。

线缆的防护能力要满足防水、防尘、抗腐蚀、防紫外线等多个方面的要求，在实际应用中，也经常需要做绝缘处理和护套涂覆以增强线缆的防护能力。

四、线缆安装线缆应用技术的第四个重要要求是正确的线缆安装。

在安装线缆时，应该尽可能降低损坏线缆的风险，减少拐弯、削弱和拉伸等情况的发生。

如果线缆没有经过正确的安装，那么线缆的性能将会大大降低，地下铺设的线缆也可能被损坏导致出现信号传输不良或数据丢失的情况。

在安装过程中，应该注意细节，如线缆固定及走向、接地、绝缘和分支，线缆长度、捻距等，以确保线路的质量和可靠性。

总之，安防行业特别是视频监控、入侵报警、门禁系统等领域是一个重要的应用领域，线缆在其中的应用也得到了广泛的推广，因此在选择安防线缆时，要注意选择适当材质的线缆，并且根据实际的使用环境进行正确的线缆标准、防护和安装。

监控安防⼯程中常⽤的⼏种线缆介绍监控安防⼯程中使⽤最⼴泛的⼏种线缆包括同轴电缆，双绞线，以及光纤。

下⾯是这些常⽤线缆各⾃的使⽤⽅法和功能作⽤，以及它们之间的区别等⽅⾯的知识要点。

1、同轴电缆同轴电缆，是由⼀层层的绝缘线包裹着中央铜导体的电缆线。

它的特点是抗⼲扰能⼒好，传输数据稳定，价格也便宜，同样被⼴泛使⽤，如闭路电视线等。

同轴细电缆线⼀般市场售价⼏元⼀⽶，不算太贵。

同轴电缆⽤来和BNC头相连，市场上卖的同轴电缆线⼀般都是已和BNC头连接好了的成品，⼤家可直接选⽤。

在⼯程实际中，为了延长传输距离，要使⽤同轴放⼤器。

同轴放⼤器对视频信号具有⼀定的放⼤，并且还能通过均衡调整对不同频率成分分别进⾏不同⼤⼩的补偿，以使接收端输出的视频信号失真尽量⼩。

但是，同轴放⼤器并不能⽆限制级联，⼀般在⼀个点到点系统中同轴放⼤器最多只能级联2到3个，否则⽆法保证视频传输质量，并且调整起来也很困难。

因此，在监控系统中使⽤同轴电缆时，为了保证有较好的图象质量，⼀般将传输距离范围限制在400-500⽶左右。

另外，同轴电缆在监控系统中传输图象信号还存在着⼀些缺点：1）同轴电缆本⾝受⽓候变化影响⼤，图象质量受到⼀定影响；2）同轴电缆较粗，在密集监控应⽤时布线不太⽅便；3）同轴电缆⼀般只能传视频信号，如果系统中需要同时传输控制数据、⾳频等信号时，则需要另外布线；4）同轴电缆抗⼲扰能⼒有限，⽆法应⽤于强⼲扰环境；5）同轴放⼤器还存在着调整困难的缺点。

2、双绞线双绞线常见的有3类线，5类线和超5类线、6类线，以及7类线。

前者线径细⽽后者线径粗，型号如下：1）⼀类线：主要⽤于传输语⾳（⼀类标准主要⽤于⼋⼗年代初之前的电话线缆），不同于数据传输。

2）⼆类线：传输频率为1MHZ，⽤于语⾳传输和最⾼传输速率4Mbps的数据传输，常见于使⽤4MBPS规范令牌传递协议的旧的令牌⽹。

3）三类线：在ANSI和EIA/TIA568标准中指定的电缆，该电缆的传输频率16MHz，⽤于语⾳传输及最⾼传输速率为10Mbps的数据传输主要⽤于10BASE--T。

安防线缆选购指南--------------------------------------------------------------------------------一、有线电视监控系统（CCTV系统）传输系统用介质的选择:CCTV系统（CLOSED-CIRCUIT TV STSTEM），能够实时形象、真实地反映被监视控制的对象，使得各级部门和有关人员及时获得大量丰富的信息，极大地提高了管理效率和测控的自动化水平。

一套技术先进、质量可靠、运行稳定的闭路电视监控系统越来越受到人们的重视，并成为衡量管理是否具规模及现代化上档次的一个重要依据。

良好的视频传输设计是CCTV系统中非常重要的一部分。

如果一套建设好的系统选用的都是能够产生可处理高质量画面的摄像机、镜头、矩阵、监视器、录像机，但没有良好的传输系统，最终在监视器上看到的图像将还是令人无法满意。

这也符合“木桶规则”——最终我们在监视器上看到的图像质量取决于这个系统中最差的一环，在现实中，传输系统往往会是这最差的一环。

所以这要求CCTV系统的设计和安装人员必须根据实际来选择合适的传输方式、高质量的连接线缆和设备，并遵循相应的安装标准进行作业，以期达到令人满意的效果。

1、同轴电缆主要选用实芯聚乙烯绝缘75Ω射频同轴电缆传输视频信号（视频信号的速率通常为10MHz或低于10MHz），选型时主要考虑视频信号的衰减和抗干扰问题。

具体每种规格型号线材的传输距离的长短，与前后端设备、现场情况和施工质量都有关系。

根据GB 50198-1984《民用闭路监视电视系统技术规范》图像质量指标要求：彩色电视基带信号频率点在5.5MHz时的不平坦度不得大于3dB，否则需加电缆均衡器。

也就是说视频信号在整个传输过程中最多允许3dB的衰减量。

但实际中由于受检测条件的限制，验收大都按照图像5级损伤标准进行主观评定，因此监控系统常用的75Ω射频同轴电缆的传输距离参考值如下：在条件可能的情况下，可以在线路上加信号补偿器来延长传输距离，但一般不进行补偿器的串接使用（可以增强视频信号的亮度、色度和同步信号，但同时线路中的干扰信号也会被放大，所以回路中不能串接太多的补偿器）。

安防系统中线缆选用及敷设电视监控系统良好的视频传输设计是CCTV监控系统中非常重要的一部分.如果一套建设好的系统选用的都是能够产生或处理高质量画面的摄像机,镜头,监视器,录像机,但是没有良好的传输系统,最终在监视器上看到的图像将无法令人满意.根据"木桶法则",最终的图像质量受到整个系统中最差一环的限制;如果这最差的一环是传输系统,则因返工而造成的经济,工期,系统工程质量等损失是无法弥补的.系统的设计必须根据实际需要选择合适的传输方式;系统的敷线施工必须遵循相关专业标准开展,系统最终才能到达预期的效果.各种线缆传输的特点:视频音频传输同轴电缆传输视频信号传输一般采用直接调制技术,以基带频率(约8MHz带宽)的形式,最常用的传输介质是同轴电缆.同轴电缆是专门设计用来传输视频信号的,其频率损失,图像失真,图像衰减的幅度都比较小,能很好的完成传送视频信号的任务.一般采用专用的SYV75欧姆系列同轴电缆,常用型号为SYV75-5(它对视频信号的无中继传输距离一般为300-500m);距离较远时,需采用SYV75-7,SYV75-9甚至SYV75-12的同轴电缆(在实际工程中,粗缆的无中继传输距离可达1km以上);也有通过增加视频放大器以增强视频的亮度,色度和同步信号,但线路中干扰信号也会被放大,所以回路中不能串接太多视频放大器,否则会出现饱和现像,导致图像的失真;距离更远的采用光纤传输方式,光纤传输具有衰减小,频带宽,不受电磁波干扰,重量轻,保密性好等一系列优点,主要用于国家及省市级的主干通讯网络,有线电视网络及高速宽带计算机网络.而在闭路电视监控系统中,光纤传输也已成为长距离视音频及控制信号传输的首选方式.双绞线传输视频信号也可以用双绞线传输,这要用到双绞线传输设备.在某些特殊应用场合,双绞线传输设备是必不可少的.如,当建筑物内已经按综合布线标准敷设了大量的双绞线(标准中称三类线或五类线)并且在各相关房间内留有相应的信息接口(RJ45或RJ11),则新增闭路电视监控设备时就不需再布线,视音频信号及控制信号都可通过双绞线来传输,其中视频信号的传输就要用到双绞线传输设备.另外对已经敷设了双绞线(或两芯护套线)而需将前端摄像机的图像传到中控室设备的应用场合,也需用到双绞线传输设备.双绞线视频传输设备的功能就是在前端将适合非平衡传输(即适合75Ω同轴电缆传输)的视频信号转换为适合平衡传输(即适合双绞线传输)的视频信号;在接收端则开展与前端相反的处理,将通过双绞线传来的视频信号重新转换为非平衡的视频信号.双绞线传输设备本身具有视频放大作用,因而也适合长距离的信号传输.声音监听线缆监听线缆一般采用4芯屏蔽通信电缆(RVVP)或3类双绞线UTP,每芯截面积为0.5mm2.在没有干扰的环境下,也可选为非屏蔽双绞线,如在综合布线中常用的5类双绞线(4对8芯);由于监控系统中监听头的音频信号传到中控室是采用的点对点布线方式,用高压小电流传输,因此采用非屏蔽的2芯电缆即可,如RVV2-0.5等.通信线缆配置有电动云台,电动镜头的摄像装置,需在现场安装解码器.现场解码器与控制中心的控制平台之间的通信传输线缆,一般采用2芯屏蔽通信电缆(RVVP)或3类双绞线UTP,每芯截面积为0.3mm2～0.5mm2.选择通信电缆的基本原则是距离越长,线径越大.例如:RS-485通信规定的基本通信距离是1200m,但在实际工程中选用RVV2-1.5的护套线可以将通信长度扩展到2000m以上.当通信距离过长时,需使用RS-485通信中继器.防盗报警系统多芯电缆前端探测器至报警控制器之间一般采用RVV2*0.3(信号线)以及RVV4*0.3(2芯信号+2芯电源)的线缆,而报警控制器与终端安保中心之间一般采用的也是2芯信号线,至于用屏蔽线或者双绞线还是普通护套线,就需要根据各种不同品牌产品的要求来定,线径的粗细则根据报警控制器与中心的距离和质量来定,但首先要确定安保中心的位置和每个报警控制器的距离,最远距离不能超过各种品牌规定的长度,否则就不符合总线的要求了;在整个报警区域比较大,总线肯定不符合要求的条件下,可以将报警区分成若干区域,每个区域内确定分控中心的安装位置,确保该区域内总线符合要求,并确定总管理中心位置和分管理中心位置,确定分控中心到总管理中心的通讯方式是采用RS232--RS485转换传输或者采用RS232—TCP/IP利用小区的综合布线系统传输还是分管理中心的管理软件采用TCP/IP网络转发给总管理中心.报警控制器的电源一般采用本地取电而非控制室集中供电,线路较短,一般采用RVV2×0.5"以上规格即可,依据实际线路损耗配置.周界报警和其他公共区域报警设备的供电一般采用集中供电模式,线路较长,一般采用RVV2*1.0"以上规格,依据实际线路损耗配置.所有电源的接地需统一.安防工程的线路敷设要求根据国家有关部门近年来颁发的安防设计,施工规范,规程和标准,在总结我公司几年来安防工程的设计和施工经验和根底上,结合安防科技发展的新技术,新产品的技术要求,安防工程施工及安装遵循的标准.室内配线技术要求除安全可靠,布线合理,整齐,安装牢固外使用导线的额定电压应大于线路的工作电压;导线的绝缘应符合线路的安装方式和敷设的环境条件.导线的截面积应能满足供电和机械强度的要求.配线时应尽量防止导线有接头.非用接头则必须采用压线或焊接.导线连接和分支处不应受机械力的作用.配线安装要保持水平或垂直.配线按技术要求:应加套管保护;天花板走线可用金属软管,但需固定稳妥美观.信号线不能与大功率电力线平行,更不能穿在同一管内.如因环境所限,要平行走线,则要远离50CM以上.报警控制箱的交流电源应单独走线,不能与信号线和低压直流电源线穿在同一管内,交流电源线的安装应符合电气安装标准.报警控制箱到天花的走线要求加套管埋入墙内或用铁水管加以保护,以提高提高防盗系统的防破坏性能.室内配管的技术要求线管配线有明配和慢配两种,明配管要求横平竖直,整齐美观.暗配管要求管路短,畅通,弯头少.线管如无规定时,可按线管内所穿导线的总面积(连外皮),不超过管子内孔截面积的70%的限度开展选配.管路长度超过以下数值时,中间应加装接线盒或拉线盒,其位置应便于穿线.管子长度每超过40米,无弯曲时;长度每超过25米,有一弯时;长度每超过15米,有两个弯时;长度每超过10米,有三个弯时;电线管的弯曲半径应符合所穿入电缆弯曲半径的规定.电缆的弯曲半径一般应大于电缆直径的10倍.线管的连接应加套管连接或扣连接.布线技术布线项目中,施工水平的高低直接影响着系统的性能,严重的还要重新返工,穿线工作除了遵守相关技术标准外,更主要的是工作责任心与工作的经验.以下是多年工作经验的小结:为了保证线缆不被刮破从而造成"短路",在所有的钢管口都要安放塑料护口.一个可行的方法是穿线人员在施工时应随时携带"护口",需要时可随时安放,以免因手头没有"护口"而"偷懒".垂直线缆通过过渡箱转入垂直钢管往下一层走时,在过渡箱中要绑扎悬挂,防止线缆重量全压在弯角的里侧线缆上,影响线缆的传输特性.在垂直线槽中的线缆要每米绑扎悬挂一次.线槽内布放线缆应平直,无缠绕,并且长短要一致."余线"线缆在配线箱处的"余线"长短要一致,并且不要过长.最好将余线按分组表分组,从线槽出口拉直绑扎好,绑扎点间距不大于50cm.需要注意的是,不可用铁丝或硬电源线绑扎."标号"线缆按照平面图开展标号,每个标号对应一条线.两端的标号位置距末端25cm,贴浅色塑料胶带,上面用油性笔写上标号或贴上纸质号签后再缠上透明胶带.一般按3%的比例穿备用线,备用线放在主干线槽内,每层至少一根备用线.穿线完成后,所有的线缆应全面开展通断测试.测试可采用下面的方法,把两端线缆的芯全部剥开,露出铜芯.在一端把数字万用表拨到通断测试档,两表笔接到一对线缆芯上,在另一端把这对线缆芯频繁,短暂地接触.如果持表端能听到断续的声音就表示测试通过.通过测试,能发现断线,短路和标错号的问题.当布线期间,线缆拉出线缆箱后尚未布放到位时,如果要暂停施工,应将线缆仔细缠绕收起,妥善保管.防止被意外损坏.这是没有规范管理的施工队伍经常容易忽略的地方.。
