1、键盘布局：2、键盘与矩阵通信：通信方式为RS232串行信号，波特率默认为1200。

具体操作方法：将键盘钥匙拨至MENU，按F1进入第一级菜单，LCD屏上显示System Keyboard VXXX，此显示版本号。

按PROG键进入System Setup菜单，选择COMM Setup（通讯协议设置），按PROG键进入，显示COMM SELECT，按PROG键进入，通过按ACK键将SET TO选择为RS232，按PROG键选择，然后通过按NEXT 键选择PREVIOUS MENU（退出菜单）退出。

然后通过NEXT键选择RS232 Baud Setup，按PROG 键进入，选择波特率为1200，按PROG键确认。

将键盘钥匙拨至OPERATE即可完成键盘设置。

3、键盘出现UC-此为矩阵的RS232端口用户锁定现象，解除锁定的办法为：在键盘上输入“1—ACK”，然后键盘屏幕上出现PCS（密码），输入“999999-ACK”，如不行，则输入“0--ACK”，然后键盘上出现PCS，输入“999999--ACK”即可。

4、摄像机、监视器调用方法选择要显示图像的监视器，输入编号，然后按MON键，如要在1号监视器上显示5号图像，则操作方法为：1-MON（监视器）,5-CAM（摄像机），即可显示。

同时可对此摄像机进行控制（水平、垂直转动和焦距调节）。

5、系统巡视设置系统巡视设置操作：首先调用128号摄像机，屏幕呈蓝色，中间有INFINOVA，将键盘钥匙拨至MENU调用矩阵主菜单，通过摇杆将光标移至“系统设置”，按ACK键进入此菜单，通过键盘摇杆将光标移至“设置系统巡视”，按ACK进入菜单，光标在巡视号上停留，输入要编辑的巡视编号，按ACK确认，然后分别对本编码巡视的摄像机号和停留时间进行设置，同理，输入摄像机号然后按ACK确认，输入停留时间（秒），按ACK确认。

完成后将键盘钥匙拨至OPERATE，或者将光标移至返回上一级菜单，按ACK返回上一级菜单。

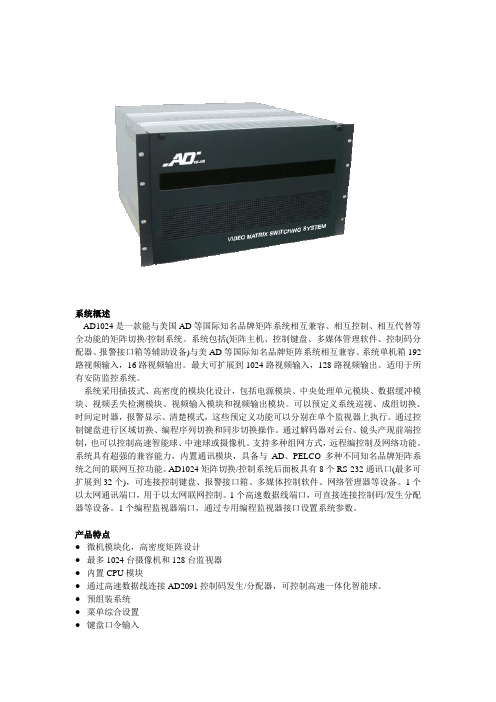

系统概述AD1024是一款能与美国AD等国际知名品牌矩阵系统相互兼容、相互控制、相互代替等全功能的矩阵切换/控制系统。

系统包括(矩阵主机、控制键盘、多媒体管理软件、控制码分配器、报警接口箱等辅助设备)与美AD等国际知名品牌矩阵系统相互兼容。

系统单机箱192路视频输入，16路视频输出。

最大可扩展到1024路视频输入，128路视频输出。

适用于所有安防监控系统。

系统采用插拔式、高密度的模块化设计，包括电源模块、中央处理单元模块、数据缓冲模块、视频丢失检测模块、视频输入模块和视频输出模块。

可以预定义系统巡视、成组切换、时间定时器，报警显示、清楚模式，这些预定义功能可以分别在单个监视器上执行。

通过控制键盘进行区域切换、编程序列切换和同步切换操作。

通过解码器对云台、镜头产现前端控制，也可以控制高速智能球、中速球或摄像机。

支持多种组网方式，远程编控制及网络功能。

系统具有超强的兼容能力，内置通讯模块，具备与AD、PELCO多种不同知名品牌矩阵系统之间的联网互控功能。

AD1024矩阵切换/控制系统后面板具有8个RS-232通讯口(最多可扩展到32个)，可连接控制键盘、报警接口箱、多媒体控制软件、网络管理器等设备。

1个以太网通讯端口，用于以太网联网控制。

1个高速数据线端口，可直接连接控制码/发生分配器等设备。

1个编程监视器端口，通过专用编程监视器接口设置系统参数。

产品特点●微机模块化，高密度矩阵设计●最多1024台摄像机和128台监视器●内置CPU模块●通过高速数据线连接AD2091控制码发生/分配器，可控制高速一体化智能球。

●预组装系统●菜单综合设置●键盘口令输入●优先级操作●系统可划分●并行／成组切换●通用的巡视／显示序列●自动调用巡视序列和触点设防表●屏幕显示摄像机号和标题日期/时间格式可调整监视器号及其状态●摄像机现场控制--控制恒速或变速云台●自动报警调用●内部视频丢失检测－同步检测●可编程报警联系表●五种不同的报警显示方式●三种报警状态消除方式●报警状态输出●所有编程数据的备用电池保护●8个RS-232端口，通过AD1981通道扩展器可扩展为32个RS-232 端口，可连接AD2078X、AD2079X、AD2088X、AD1676BX、AD2096X、多媒体电脑、音频箱等设备。

以下给你发个矩阵说明书安装、连接、设置、通电、指示灯警告：全中文矩阵系统不能擅自拆离前面板，如用户拆离，擅自连线会影响通讯及程序。

安装要由有资格的服务人员进行，并应当遵守相应规定。

必须避免无关人员不当引起故障。

并且维护人员要预先考虑，避免由于掉落物，外来人员破坏，建筑物振动或它相似原因引起故障发生。

如果您在安装使用过程中遇到疑问和故障时，可向技术服务中心咨询。

一、安装全中文矩阵系统是按EIA标准设计3U机箱结构。

为便于通风和维修时的方便，安装时机箱的背面与墙的最小距离应不小于1米，并且全中文矩阵系统与任何其它设备之间应保持有0.5米的间距，安装人员应当确保有适当的气流流过机箱，以提供足够的通风条件。

二、连接系统中所有的连接器均设置在各机箱的后面板上。

为保证全部连接的正常完成，应在系统中所有设备都未通电时进行。

后面板连接如下图：2.1视/音频输出的连接视频输出插座设置在机箱的后面板，即标有数字（CON1-20）的那些DB15连接器，插上视频排线（带8个BNC插头）的BNC插头，其上都标清了输出序号，可接监视器、录像机（VCR）或其他具有75Ω输入阻抗的视频设备。

如果视频输出需要环接多个设备，则可经使用系统的环接输出口进行。

连接如图：2.2视/音频输入的连接视频输入连接是指将外部的视频信号接至，即标有数字（CON1-20）的那些DB15连接器，插上视频排线（带8个BNC插头）的BNC插头，其上都标清了输入序号。

对于全中文矩阵系统，各视频输入均接有75Ω电阻。

最好使用较高档的视频电缆，并且应遵循制造厂推荐的直接传送信号的最大距离。

注意：当传送距离超过300米时，最好应选用视频放大器对图像进行补偿。

视频输入的连接（全中文矩阵系统）对全中文矩阵系统，各视频输入未接有75Ω电阻，如果摄像机输入信号不环接到其他外接的75Ω终端设备，则全中文矩阵系统机箱相应的环接口必须有75Ω输入电阻，否则会造成图像信号过强、发白、字符抖动等现象。

MATRIX MENUSETTING SYSTEM OPERATION INSTRUCTION 矩阵菜单设置系统软件中文版说明书MATRIX MENU SETTING SYSTEM矩阵菜单设置系统软件中文版说明书矩阵菜单设置软件是一款专门用于上传或下载矩阵设置参数，以及修改摄像机名称等的小型软件。

它可运行于WINDOWS操作系统，通过PC机的串口与矩阵主机进行通讯。

用户可以通过它将矩阵的所有设置信息(包括系统切换队列设置、系统同步切换设置、定时调用设置、监视器菜单设置、摄像机菜单设置等)上传到指定的目录。

当矩阵系统出现异常或用户由于其它需要想将多台矩阵参数设置为与某台矩阵相同时，即可将已上传的矩阵设置下载到指定的矩阵或多台矩阵上。

而且，用户还可以通过此软件将矩阵恢复到出厂默认状态。

这种类似于著名的磁盘工具GHOST对计算机磁盘进行备份与恢复的功能,可以简单快捷地对矩阵进行批量设置。

本手册详细介绍了该软件的操作过程,包括硬件的连接、硬件的设置、软件的安装、软件的使用等几个部分。
