喷墨打印机喷墨头烧毁的检测方法

测量喷头是否烧毁的方法在维修EPSON喷墨打印机打印空白故障时，测量出主板上F1（或F2）烧断后，而无法判断喷头是否烧坏，根据总结的测量经验，向你介绍一下测量喷头是否烧毁的方法：对照主板上头缆插接处测量头缆3个点VHV、COM、GND之间的阻值，如果阻值无穷大或为零，表明打印头已经烧坏。

尤其是阻值为零的喷头不可接入新主板，会烧坏新主板。

机型 EX3 R210/310 C43 C830U SP1290（CN8）（CN8/CN11）（CN9）（CN8）（CN8）接点VHV-COM（MΩ）10-14 2.5M 5-2 2.5M 1-2 2.5M 4-2 2.5M 5-1 2.5M阻值VHV-GND（MΩ）10-13 2.2M 5-1 2.0M 1-3 2.6M 4-1 2.1M 5-2 2.5M说明：1、测量方法：黑表笔接VHV端、红表笔分别接COM端及GND端测量阻值；2、测量出的阻值范围在上述值的±10％内可认为正常；3、为保证测量的准确，建议使用数字万用表；4、测量阻值在范围内的喷头也有可能会出现打印空白的故障，但不会烧坏主板。

机型：喷墨打印机主题：喷墨打印机喷墨头烧毁的检测方法长期以来，工程师在维修喷墨打印机打印空白（黑头、彩头均不出墨）故障时，在测量出主板上F1（或F2）烧断后，由于无法准确判断墨头是否烧毁从而担心造成主板的再次损坏往往同时更换主板和喷头。

而我们对维修站返还的此类型故障喷头进行检查后却发现大多数喷头并没有烧损，可以继续使用。

技术支持科根据相关资料并总结了测量经验后，向维修站介绍一下测量喷头是否烧毁的方法：对照主板上头缆插接处测量头缆3 个点VHV、COM、GND 之间的阻值，如果阻值无穷大或者为零，表明打印头已经损坏，尤其是阻值为零的喷头不可接入新主板，否则会烧毁新主板。

下面是几种机型喷头的测量方法和好喷头阻值：EX3 CN8) R210/310 CN8/CN11 C43 CN9 C830U (CN8) SP1290 (CN8) VHV-COM(ΜΩ) 10-14, 5-2, 1-2, 4-2, 5-1,VHV-GND(ΜΩ) 10-13, 5-1, 1-3, 4-1, 5-2,说明 1. 测量办法：黑表笔接VHV 端、红表笔分别接COM 端及GND 端测量阻值；2. 测量出的阻值范围在上述值的177;10％内可认为正常；3. 为保证测量的准确，建议使用数字万用表；4. 测量阻值在范围内的喷头也有可能会出现打印空白的故障，但不会烧毁主板。

打印机故障检测方法与技巧一、接口电路旳迅速检修措施若打印机能打印，但打印不出指定内容，浮现“@@@@@……”或其她字符，进行自检打印也浮现类似故障时，则大多是由于接口电路损坏。

打印机旳接口电路属于数字电路，判断其与否损坏，可采用集成电路检测仪进行检测。

由于接口芯片旳型号大体相仿，也可采用代换法进行检修，如代换后能正常工作，则阐明接口芯片已损坏。

新型打印机旳接口芯片大多不是采用直接焊接方式，而是采用集成电路插座进行安装，故代换起来不是太难。

对于老式打印机安装集成电路时，可加焊一种集成电路插座，这样将以便维修。

一、接口电路旳迅速检修措施若打印机能打印，但打印不出指定内容，浮现“@@@@@……”或其她字符，进行自检打印也浮现类似故障时，则大多是由于接口电路损坏。

打印机旳接口电路属于数字电路，判断其与否损坏，可采用集成电路检测仪进行检测。

由于接口芯片旳型号大体相仿，也可采用代换法进行检修，如代换后能正常工作，则阐明接口芯片已损坏。

新型打印机旳接口芯片大多不是采用直接焊接方式，而是采用集成电路插座进行安装，故代换起来不是太难。

对于老式打印机安装集成电路时，可加焊一种集成电路插座，这样将以便维修。

二、喷墨头清洗系统故障正常状况下，喷墨打印机开机后喷墨头在字车带动下，移动到喷头清洗单元执行自动清洗喷头程序，喷墨头清洗系统中旳吸墨机构开始对喷头进行吸墨、清洗，清洗结束后，喷头被喷头架上旳密封橡胶件密封住，以保证喷墨头旳清洁。

当喷墨头清洗系统浮现故障时，喷头在清洗过程中出错。

此时可进行如下解决：1、喷墨头清洗系统中旳某些部件损坏，如密封橡胶件老化等。

应更换损坏旳元件。

2、主控电路板故障。

必须根据检查状况拟定更换还是修理主控电路板。

3、走纸电机运转异常。

由于喷墨头中旳清洗单元旳驱动是通过走纸电机来传递动力旳，当该电机浮现故障时，喷墨头清洗系统自然受到影响。

检查并修理走纸电机。

必要时应更换该电机。

4、字车电机驱动部分有故障。

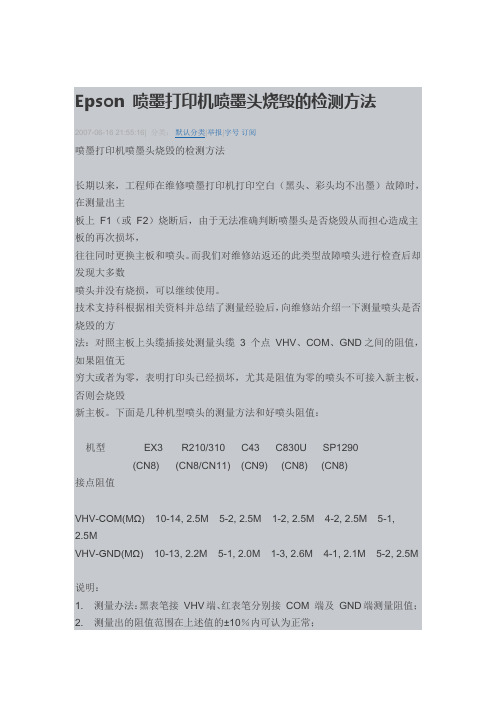

Epson 喷墨打印机喷墨头烧毁的检测方法
2007-06-16 21:55:16| 分类：默认分类|举报|字号订阅
喷墨打印机喷墨头烧毁的检测方法
长期以来，工程师在维修喷墨打印机打印空白（黑头、彩头均不出墨）故障时，在测量出主
板上F1（或F2）烧断后，由于无法准确判断喷墨头是否烧毁从而担心造成主板的再次损坏，
往往同时更换主板和喷头。

而我们对维修站返还的此类型故障喷头进行检查后却发现大多数
喷头并没有烧损，可以继续使用。

技术支持科根据相关资料并总结了测量经验后，向维修站介绍一下测量喷头是否烧毁的方
法：对照主板上头缆插接处测量头缆 3 个点VHV、COM、GND之间的阻值，如果阻值无
穷大或者为零，表明打印头已经损坏，尤其是阻值为零的喷头不可接入新主板，否则会烧毁
新主板。

下面是几种机型喷头的测量方法和好喷头阻值：
机型EX3 R210/310 C43 C830U SP1290
(CN8) (CN8/CN11) (CN9) (CN8) (CN8)
接点阻值
VHV-COM(ΜΩ)10-14, 2.5M 5-2, 2.5M 1-2, 2.5M 4-2, 2.5M 5-1,
2.5M
VHV-GND(ΜΩ)10-13, 2.2M 5-1, 2.0M 1-3, 2.6M 4-1, 2.1M 5-2, 2.5M
说明：
1. 测量办法：黑表笔接VHV端、红表笔分别接COM 端及GND端测量阻值；
2. 测量出的阻值范围在上述值的±10％内可认为正常；
3. 为保证测量的准确，建议使用数字万用表；
4. 测量阻值在范围内的喷头也有可能会出现打印空白的故障，但不会烧毁主板。

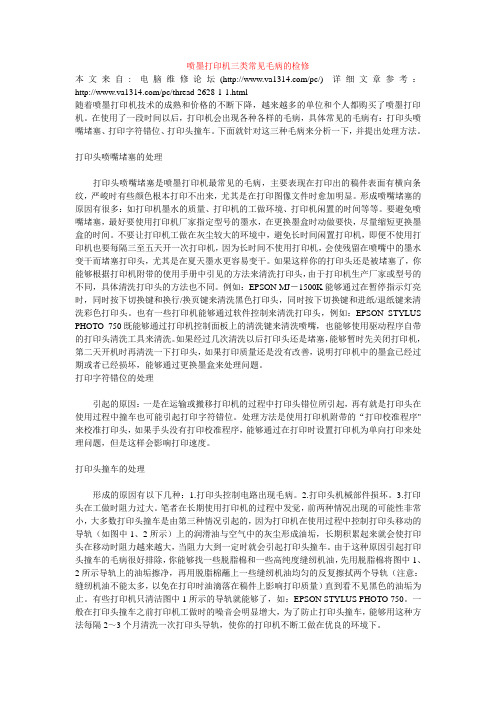

喷墨打印机三类常见毛病的检修本文来自: 电脑维修论坛(/pc/) 详细文章参考：/pc/thread-2628-1-1.html随着喷墨打印机技术的成熟和价格的不断下降，越来越多的单位和个人都购买了喷墨打印机。

在使用了一段时间以后，打印机会出现各种各样的毛病，具体常见的毛病有：打印头喷嘴堵塞、打印字符错位、打印头撞车。

下面就针对这三种毛病来分析一下，并提出处理方法。

打印头喷嘴堵塞的处理打印头喷嘴堵塞是喷墨打印机最常见的毛病，主要表现在打印出的稿件表面有横向条纹，严峻时有些颜色根本打印不出来，尤其是在打印图像文件时愈加明显。

形成喷嘴堵塞的原因有很多：如打印机墨水的质量、打印机的工做环境、打印机闲置的时间等等。

要避免喷嘴堵塞，最好要使用打印机厂家指定型号的墨水，在更换墨盒时动做要快，尽量缩短更换墨盒的时间。

不要让打印机工做在灰尘较大的环境中，避免长时间闲置打印机，即便不使用打印机也要每隔三至五天开一次打印机，因为长时间不使用打印机，会使残留在喷嘴中的墨水变干而堵塞打印头，尤其是在夏天墨水更容易变干。

如果这样你的打印头还是被堵塞了，你能够根据打印机附带的使用手册中引见的方法来清洗打印头，由于打印机生产厂家或型号的不同，具体清洗打印头的方法也不同。

例如：EPSON MJ－1500K能够通过在暂停指示灯亮时，同时按下切换键和换行/换页键来清洗黑色打印头，同时按下切换键和进纸/退纸键来清洗彩色打印头。

也有一些打印机能够通过软件控制来清洗打印头，例如：EPSON STYLUS PHOTO 750既能够通过打印机控制面板上的清洗键来清洗喷嘴，也能够使用驱动程序自带的打印头清洗工具来清洗。

如果经过几次清洗以后打印头还是堵塞，能够暂时先关闭打印机，第二天开机时再清洗一下打印头，如果打印质量还是没有改善，说明打印机中的墨盒已经过期或者已经损坏，能够通过更换墨盒来处理问题。

打印字符错位的处理引起的原因：一是在运输或搬移打印机的过程中打印头错位所引起，再有就是打印头在使用过程中撞车也可能引起打印字符错位。

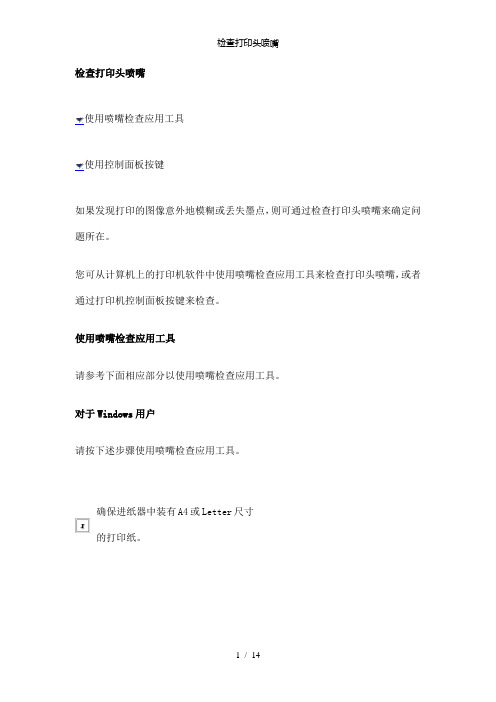

检查打印头喷嘴使用喷嘴检查应用工具使用控制面板按键如果发现打印的图像意外地模糊或丢失墨点，则可通过检查打印头喷嘴来确定问题所在。

您可从计算机上的打印机软件中使用喷嘴检查应用工具来检查打印头喷嘴，或者通过打印机控制面板按键来检查。

使用喷嘴检查应用工具请参考下面相应部分以使用喷嘴检查应用工具。

对于Windows用户请按下述步骤使用喷嘴检查应用工具。

确保进纸器中装有A4或Letter尺寸的打印纸。

访问打印机软件，然后单击维护选项，接着单击喷嘴检查按钮。

请按屏幕提示进行操作。

对于Macintosh用户请按下述步骤使用喷嘴检查应用工具。

对于使用MacOS8.6或者更新版本的用户（除了MacOSX），访问打印或页面设置对话框，单击应用工具图标按钮，然后在应用对话框中单击喷嘴检查按键。

对于MacOSX用户，双击MacintoshHD（默认设置）中的应用程序文件夹中的EPSON打印机软件应用工具图标，选择您的打印机，单击打印机列表窗口中的确定，然后单击应用工具对话框中的喷嘴检查按钮。

请按屏幕提示进行操作。

[回到顶部]使用控制面板按键请按下述步骤使用控制面板按键检查打印头喷嘴。

关闭打印机电源。

确保进纸器中装有A4或Letter尺寸的打印纸。

按住维护按键并按住电源按键以打开打印机。

然后仅松开电源按键。

打印机开始操作检查时，再松开维护按键。

打印机将打印出运行检查页，其中包含打印机ROM版本信息、墨盒代码和喷嘴检查图案。

下面是打印输出的样例。

好的样例打印头需要清洗如果喷嘴检查页的打印质量不理想，则说明打印机有问题。

原因可能是喷嘴堵塞或打印头失准。

有关清洗打印头的详细信息，请参见清洗打印头。

有关校准打印头的详细信息，请参见校准打印头。

清洗打印头使用打印头清洗应用工具使用控制面板按键如果发现打印的图像意外地模糊或丢失墨点，则可通过清洗打印头来解决这些问题，这样可保证喷嘴正常出墨。

您可以从计算机中使用打印机软件中的打印头清洗应用工具清洗打印头，也可以使用打印机控制面板按键对打印机进行自身清洗。

喷墨打印机打印头常见故障诊断维修详解打印头常见故障诊断维修1 打印头常见故障分析喷墨打印机打印头常见故障主要有以下几种。

1）打印头喷嘴堵塞故障。

2）打印头撞车故障。

3）打印头不能正常喷墨。

4）打印头温度传感器故障。

2 喷出的墨没有流入/出喷墨管1.故障原因造成上述故障的原因主要有以下几种1）泵管脱落。

2）泵附件故障。

3）泵管从泵中突起。

4）泵管与泵附件缠在一起。

2.故障测试及维修方法喷墨打印机喷出的墨没有流入/出喷墨管故障测试及维修方法如下。

步骤01 用肉眼观察，检查泵管是否脱落。

如果脱落，更换打印机机械装置或泵单元。

步骤02 如果正常，接着检查泵附件橡胶垫是否有故障。

如果有，更换打印机机械装置或泵附件。

步骤03 如果没有故障，检查墨管是否突起。

如果突起，将泵管正确连接。

步骤04 如果墨管没有突起，将泵附件装配完毕，检查在泵附件和泵单元之间的泵管是否松驰。

如果松弛，小心解开缠在一起的泵管，对泵管进行校正，然后将其连接到泵附件上。

3 墨没有从打印头吸出到泵上1.故障原因造成上述故障的原因主要有以下两种。

1）泵上有灰尘。

2）泵向上滑动故障。

2.故障测试及维修方法喷墨打印机的墨没有从打印头吸出到泵上故障的测试及维修方法如下。

步骤01 检查是否有杂物粘到泵上。

如果有，将杂物从泵上除去，如果泵已经损坏，则更换一个新的。

步骤02 如果泵完好，检查两个压缩弹簧是否已经将设置改为安装。

如果没有，在泵附件上设置压缩弹簧。

4 打印头喷嘴堵塞1.故障原因造成喷墨打印机打印头喷嘴堵塞的原因主要有以下几种。

1）打印机墨水的质量不好。

2）打印机的工作环境较差。

3）打印机闲置的时间太长。

2.故障测试及维修方法打印头喷嘴堵塞故障的维修方法如下。

步骤01 使用调整程序中的打印头清洗（Head Cleaning）和初始充墨（Ink Charge）对打印头进行大墨量的清洗。

步骤02 如果清洗后还堵塞，接着将打印机静置一段时间（通常为2小时以上），再检查喷嘴状态。
