酒店管理规划酒店客梯和服务电梯设计客梯和服务电梯1.设计标准1.1客梯1.1.1某一酒店中所需的电梯数量因按照各种需求和因素确定。
1.1.2建筑中的客房和宿舍的数量以及人流分析决定了需要多少部电梯。
计算时要以满员为基础，每个客房的人头数按1.5至1.7人计算，并考虑到双向流量。
电梯的容量应为每5分钟内所有客户人数的7%。
1.1.3计算等待时间和电梯的运行时间所需要的信息可以在电梯生产商所提供的说明中找到。
一般情况下，至少应提供两部电梯，以便即使在一部电梯不能运行的情况下，也有一部电梯是可以使用的。
如果建筑中包含一个住宅区，应当单独安装一部运货升降机，以供住户使用。
1.1.4在酒店最繁忙的时间段，客人最多等待电梯的时间不应超过30秒。
电梯运行时间不超过70秒。
1.1.5 电梯的设计与建造应当考虑到限制噪音水平，电梯箱中的噪音水平不应超过50调整分贝。
在电梯垂直提升的整个过程中，电梯的摆动率标准峰间值值域应在20毫加-25毫加之间。
1.1.6 电梯应当遵守当地建筑法律和法规、美国国家标准A 17.1或者国际公认标准。
电梯还应当遵守可及性要求，其中包括净空、扶手、内部壁灯、控制按扭的位置以及其他设备。
1.1.7开发商或者业主应当聘请一位经过认证的电梯顾问确认电梯的技术标准，确认在电梯的制造过程中电梯的性能和技术要求是否得到了遵守。
1.1.8速度：不到10层楼的高度：每分钟350英尺（107米）10层楼以上的高度：每分钟400英尺（122米）1.1.9门的操作时间1.1.10限制使用通道1.1.11酒店中的特定楼层由于受电梯编程控制，没有特殊钥匙卡的客人，将不能进入这些楼层。
在选用的电梯中，受限制的楼层，其按钮不可用。
只有在电梯控制板上刷钥匙卡激活按钮方可开启按钮。
当有必要限制通向一定的楼层时，为了确保一定的灵活性，几部电梯将被设置上述功能。
这些楼层可能包括高级或上房服务的客房，门房或俱乐部、公寓或者后堂区域。
电梯4-1-1…………………………………………………………概述4-1-2…………………………………………………………电梯通用特性4-1-3…………………………………………………………先进性4-1-3…………………………………………………………安全可靠型。
4-1-4…………………………………………………………先进的计算机通讯网络技术4-1-5…………………………………………………………门机系统4-1-6………………………………………………………..停站准确性4-1-7…………………………………………………………电梯相关构造4-1-8…………………………………………………………电梯设计基本要求4-1-9…………………………………………………………电梯轿厢设计的基本要求4-1-10………………………………………………………消防和应急控制4-1-11………………………………………………………电梯的设计参数4-1-12…………………………………………………………客梯轿厢4-1-13…………………………………………………………服务梯轿厢4-1-14…………………………………………………………货梯轿厢4-1-15…………………………………………………………门厅4-1-16…………………………………………………………电梯井道4-1-17…………………………………………………………直达电梯4-1-18…………………………………………………………服务电梯4-1-19…………………………………………………………货运电梯4-1-20…………………………………………………………电动扶手梯4-1-21…………………………………………………………厨房专用直升梯4-1-22…………………………………………………………电梯资料送审的基本要求4-1-23…………………………………………………………电梯前期设计和安装配合4-1-1概述a. 方案规划电梯是宾馆酒店建筑中不可缺少的交通运输设备。
酒店客梯的标准尺寸
一、电梯厅尺寸
电梯厅的尺寸通常是指电梯门打开后的空间大小，其标准尺寸根据电梯类型和酒店规模而定。
一般来说，酒店客梯的电梯厅尺寸为900mm(宽)×2100mm(深)。
二、电梯轿厢尺寸
电梯轿厢的尺寸包括宽、深和高等方面。
一般来说，酒店客梯的电梯轿厢尺寸为800mm(宽)×2100mm(深)×2200mm(高)。
这种尺寸的轿厢可以容纳标准的长椅和行李箱，同时也不会显得过于拥挤。
三、电梯井道尺寸
电梯井道是电梯上下运动的空间，其尺寸取决于电梯的型号和所需的升降高度。
一般来说，酒店客梯的电梯井道尺寸为1800mm(宽)×2100mm(深)×2800mm(高)。
这种尺寸的井道可以满足大多数酒店客梯的需求。
除了上述尺寸，还需要考虑以下因素：
1. 出口尺寸：电梯厅内应设置符合紧急疏散要求的安全出口，并宜设为双向开启门。
安全出口的净宽度不应小于1.1m。
2. 呼叫按钮及报警装置：电梯应安装能与外界联系的报警装置，如对讲系统或电话等。
3. 表面装饰：电梯及其机房应采用耐燃材料装饰。

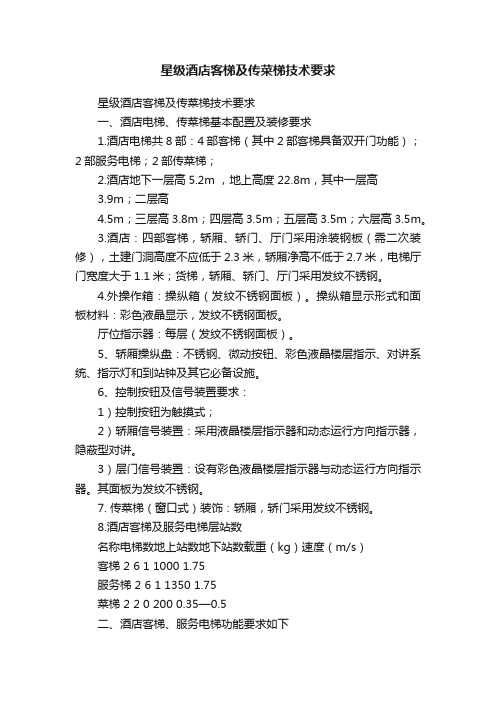

星级酒店客梯及传菜梯技术要求星级酒店客梯及传菜梯技术要求一、酒店电梯、传菜梯基本配置及装修要求1.酒店电梯共8部：4部客梯（其中2部客梯具备双开门功能）；2部服务电梯；2部传菜梯；2.酒店地下一层高5.2m ，地上高度22.8m，其中一层高3.9m；二层高4.5m；三层高3.8m；四层高3.5m；五层高3.5m；六层高3.5m。
3.酒店：四部客梯，轿厢、轿门、厅门采用涂装钢板（需二次装修），土建门洞高度不应低于2.3米，轿厢净高不低于2.7米，电梯厅门宽度大于1.1米；货梯，轿厢、轿门、厅门采用发纹不锈钢。
4.外操作箱：操纵箱（发纹不锈钢面板）。
操纵箱显示形式和面板材料：彩色液晶显示，发纹不锈钢面板。
厅位指示器：每层（发纹不锈钢面板）。
5、轿厢操纵盘：不锈钢、微动按钮、彩色液晶楼层指示、对讲系统、指示灯和到站钟及其它必备设施。
6、控制按钮及信号装置要求：1）控制按钮为触摸式；2）轿厢信号装置：采用液晶楼层指示器和动态运行方向指示器，隐蔽型对讲。
3）层门信号装置：设有彩色液晶楼层指示器与动态运行方向指示器。
其面板为发纹不锈钢。
7. 传菜梯（窗口式）装饰：轿厢，轿门采用发纹不锈钢。
8.酒店客梯及服务电梯层站数名称电梯数地上站数地下站数载重（kg）速度（m/s）客梯 2 6 1 1000 1.75服务梯 2 6 1 1350 1.75菜梯 2 2 0 200 0.35—0.5二、酒店客梯、服务电梯功能要求如下1、电梯基本功能：包括电梯群控；开门按钮；关门按钮；轿厢称重装置；满载不停电梯；再平层功能；“暂停服务”显示；轿厢警铃；电梯设置四方通话（保安中心，话务员室，轿厢，电梯机房）；LCD轿厢内位置指示；厅和轿厢呼叫按钮；厅到站灯；首层厅位置和方向指示器；轿厢到站钟；广播系统；轿厢内监控系统；电梯空调；应急灯及电池；火警返回基地；消防员服务（消防电梯）；首层电梯迫降按钮；光幕安全触板；轿顶检修；机房检修；超载报警不启动；强迫关门；电梯管理系统；独立服务功能（脱离群控）等。
电梯技术要求一、总则本次电梯招标范围包括青XXXXXXXXXXXXXX项目。
卖方需按本技术规格的要求，完成设备的设计、制造、运输、仓储、安装、产品保护、调试、试运行、验收、培训及售后服务等工作。
二、依据电梯基本技术依据除在其它章节另有说明外，所有电梯设备及其安装须符合和适应下列规范标准及相关中国、地方法规/规范要求：电梯制造与安装安全规范（GB7588-2003）电梯安装验收规范（GB/T10060-2011）电梯工程施工质量验收规范（GB 50310-2002）电梯技术条件（GB/T 10058-2009）电梯试验方法（GB/T 10059-2009）电气安全保护符合GB7588-1995电梯维修规范（GB/T18775－2002）注：以上法规/规范若有最新版本，以最新版本要求为准。
三、电梯基本参数要求3.1 XXXXXXXXXXXXXX项目酒店电梯基本要求：永磁同步无此轮曳引机无机房电梯：额定载重W=1000kg；速度V=2m/s；3.2 XXXXXXXXXXXXXXX项目高层办公电梯基本要求：永磁同步无此轮曳引机有机房电梯：额定载重W=1150kg；速度V=2.5m/s；1 / 163.3 XXXXXXXXXX项目电梯基本要求：永磁同步无此轮曳引机有机房电梯：额定载重W=1150kg；速度V=2.5m/s；3.4 XXXXXXXXXXXXX电梯基本要求：永磁同步无此轮曳引机无机房电梯：额定载重W=1000kg；速度V=1.5m/s；3.5噪声要求：机房噪声：不大于70分贝开关门过程噪声：不大于50分贝轿箱内：不大于50分贝（运行中不大于45分贝）3.6电梯参数：2 / 163 / 16变压调速系统变压调速系统变压调速系统变压调速系统额定电压380V±10%，220V±10%、380V±10%，220V±10%、380V±10%，220V±10%380V±10%，220V±10%额定频率50Hz±2% 50Hz±2% 50Hz±2% 50Hz±2% 基站楼层首层首层首层首层门洞尺寸参照图纸标注参照图纸标注参照图纸标注参照图纸标注轿箱吊顶装修要求-标配按厂家标准，装修净高度不低于2300按厂家标准，装修净高度不低于2600按厂家标准，装修净高度不低于2600按厂家标准，装修净高度不低于2300门机系统永磁同步门机，32位微机控制永磁同步门机，32位微机控制永磁同步门机，32位微机控制永磁同步门机，32位微机控制驱动方式永磁同步曳引机永磁同步曳引机永磁同步曳引机永磁同步曳引机按钮高亮度树脂按钮高亮度树脂按钮高亮度树脂按钮高亮度树脂按钮平层精度±5mm ±5mm ±5mm ±5mm 层显LED数码管LED数码管LED数码管LED数码管注：消防电梯采用：烤漆钢板门及烤漆小门套，简单标配装修，其余要求同上。
酒店电梯配置要求所有客用电梯、服务梯（消防梯）必须具有紧急迫降功能,自动迫降和手动迫降功能，首层电梯厅(间)和消防中心都应设有电梯手动迫降开关(按钮)。
客梯：1、电梯计算等候时间≤40s1）五星级建议：60~70间客房配置一台电梯2）四星级建议：70~80间客房配置一台电梯3）经济型建议：80~90间客房配置一台电梯2、电梯载重量：（不包括装饰材料重量）1）五星级建议：载重量1350KG至1600KG2）四星级建议：载重量1250KG至1350KG3）经济型建议：载重量1000KG至1250KG3、轿厢内净尺寸(WxDxH)：1）五星级建议：2250x1800x2800~29002）四星级建议：2000x1650x2500~28003）经济型建议：1950x1500x2300~25004、运行速度：1)2-5F:1m/sVVF2)5-12F:1.75~2.25m/sVVVF3)13-22F:2.5m/sVVVF4)23-32F:3.5m/sVVVF5)33F以上:≥4.0m/sVVVF5、轿门尺寸：宽：1)载重量1350KG~1600KG建议1200（mm）2)载重量1350KG~1250KG建议1100（mm）3)载重量1250KG~1000KG建议1100~900（mm）高:2100~2400(mm)中间开启,红外感应安全保护装置。
6、一楼大堂电梯厅需设有消防开关(能紧急迫降同一区域所有电梯的开关)、消防电话插孔和紧急标记。
7、轿厢内部必须包括：1)操作面板：必须有两块（轿厢内部门两侧各一块，面板须包括所有必要的按纽及相应盲文符号的设置）2)报警按纽、五方(电梯机房、电梯轿顶、电梯轿厢、电梯底坑、安控监视中心)对讲系统及多方通话对讲系统。
3)背景音乐广播喇叭：安置在轿厢顶上(兼作应急广播)，电梯供应商需提供广播喇叭的随行电缆。
4)应急灯：至少有一只在主层选面板上方的灯具有应急功能，即带充电装置，并能保持1.5小时使用时间。
五星级酒店电梯标准五星级酒店作为高端酒店行业的代表，其设施设备的品质和标准是直接关系到顾客体验和酒店形象的重要因素。
在五星级酒店中，电梯作为客人出入的重要通道，其标准和要求更是严格而细致。
下面，我们将就五星级酒店电梯的标准进行详细介绍。
首先，五星级酒店电梯的外观设计要符合酒店整体风格，通常采用高级金属材质或玻璃材质，外观光洁亮丽，符合现代化、高端化的设计风格。
同时，电梯的内部装饰也应该考虑到顾客的舒适感，舱内空间要宽敞明亮，采用舒适的灯光和柔和的音乐，营造出舒适、温馨的氛围。
其次，五星级酒店电梯的安全标准是至关重要的。
电梯的安全装置必须符合国家标准，保证在任何情况下都能够确保乘客的安全。
电梯门的开闭速度要适中，避免对乘客造成不必要的伤害。
同时，电梯的运行速度也要符合标准，保证乘客的乘坐舒适度和安全性。
此外，电梯内部应该配备紧急通话装置和监控摄像头，以便在紧急情况下能够及时求助和监控乘客的安全状况。
另外，五星级酒店电梯的智能化程度也是需要考虑的重要因素。
电梯的控制系统应该采用先进的智能化技术，能够根据乘客的需求和电梯的运行情况进行智能调度，提高电梯的运行效率和服务质量。
同时，电梯内部的显示屏和语音提示系统也应该清晰、准确地向乘客提供相关信息，方便乘客使用和了解电梯的运行情况。
最后，五星级酒店电梯的维护保养也是至关重要的。
酒店应该建立健全的电梯维护保养制度，定期对电梯进行检查和保养，确保电梯设备的正常运行和安全性能。
同时，酒店也应该选择正规的电梯维护公司进行合作，确保电梯设备的品质和安全性能。
综上所述，五星级酒店电梯的标准涉及外观设计、安全标准、智能化程度和维护保养等多个方面，这些标准的严格执行和落实，不仅能够提升酒店的形象和品质，更能够保障顾客的安全和舒适体验。
五星级酒店应该高度重视电梯设施的标准和要求，确保电梯设施能够达到国家标准和酒店品牌的要求，为顾客提供安全、舒适的出行体验。
酒店电梯设计专业知识点酒店电梯是酒店内部交通运输的重要组成部分，它不仅关乎酒店的运营效率，也直接影响到客人的出行体验。
因此，酒店电梯的设计至关重要。
本文将介绍一些与酒店电梯设计相关的专业知识点，旨在为酒店业主、设计师和维护人员提供参考。
1.楼层分布与电梯数量酒店电梯的楼层分布是设计酒店电梯系统的首要任务。
首先需要考虑的是酒店建筑的楼层高度和总楼层数。
根据楼层分布，决定需要多少台电梯以及它们的位置分布。
一般来说，高层酒店需要更多的电梯，以保证客人的出行时间。
2.电梯类型选择酒店电梯的类型选择主要分为乘客电梯、载货电梯和维修电梯。
乘客电梯是酒店客人主要使用的电梯，需要考虑负荷、速度、舒适性等因素。
载货电梯主要用于酒店物资的运输，如行李、食品等，需要考虑负荷能力和运载通道的大小。
维修电梯用于维修和保养其他电梯，需要考虑方便维护人员的进出和工具的携带。
3.电梯井道尺寸与布局酒店电梯井道的尺寸和布局对电梯的安装和维护具有重要影响。
井道的尺寸应根据电梯的类型和负荷来确定，确保安全和顺畅运行。
另外，还需要考虑井道的布局，确保有足够的空间来容纳电梯设备和维护通道。
4.电梯设备选择与配置酒店电梯设备的选择与配置是酒店电梯设计的核心内容之一。
首先需要选择合适的电梯品牌和型号，考虑其性能、质量和售后服务等因素。
其次需要配置电梯的门操作、显示屏、报警器等装置，以提升用户体验和安全性。
5.电梯安全措施酒店电梯的安全性是酒店电梯设计中的一个重要方面。
酒店电梯需要符合国家和地方的安全标准，如防止超载、紧急制动、火灾报警与应急疏散等安全设备的配置要求。
另外，应考虑到无障碍设计，以方便行动不便的客人使用。
6.电梯能源效率酒店电梯的运行效率和能源消耗也是设计考虑的重点。
电梯设计中应尽量减少能源消耗，如采用高效能的驱动系统、灯光控制和节能空调等设备。
同时，还应考虑电梯的负载率和空载率，合理控制电梯的运行次数。
7.维护与保养酒店电梯的维护与保养是确保电梯安全和顺畅运行的关键。
酒店电梯配置要求(总3页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除酒店电梯配置要求所有客用电梯、服务梯（消防梯）必须具有紧急迫降功能,自动迫降和手动迫降功能，首层电梯厅(间)和消防中心都应设有电梯手动迫降开关(按钮)。
客梯：1、电梯计算等候时间≤40s1）五星级建议：60~70间客房配置一台电梯2）四星级建议：70~80间客房配置一台电梯3）经济型建议：80~90间客房配置一台电梯2、电梯载重量：（不包括装饰材料重量）1）五星级建议：载重量1350KG至1600KG2）四星级建议：载重量1250KG至1350KG3）经济型建议：载重量1000KG至1250KG3、轿厢内净尺寸(WxDxH)：1）五星级建议：2250x1800x2800~29002）四星级建议：2000x1650x2500~28003）经济型建议：1950x1500x2300~25004、运行速度：1)2-5F:1m/sVVF2)5-12F:1.75~2.25m/sVVVF3)13-22F:2.5m/sVVVF4)23-32F:3.5m/sVVVF5)33F以上:≥4.0m/sVVVF5、轿门尺寸：宽：1)载重量1350KG~1600KG建议1200（mm）2)载重量1350KG~1250KG建议1100（mm）3)载重量1250KG~1000KG建议1100~900（mm）高:2100~2400(mm)中间开启,红外感应安全保护装置。
6、一楼大堂电梯厅需设有消防开关(能紧急迫降同一区域所有电梯的开关)、消防电话插孔和紧急标记。
7、轿厢内部必须包括：1)操作面板：必须有两块（轿厢内部门两侧各一块，面板须包括所有必要的按纽及相应盲文符号的设置）2)报警按纽、五方(电梯机房、电梯轿顶、电梯轿厢、电梯底坑、安控监视中心)对讲系统及多方通话对讲系统。
3)背景音乐广播喇叭：安置在轿厢顶上(兼作应急广播)，电梯供应商需提供广播喇叭的随行电缆。
酒店电梯配置要求所有客用电梯、服务梯（消防梯）必须具有紧急迫降功能,自动迫降和手动迫降功能，首层电梯厅(间)和消防中心都应设有电梯手动迫降开关(按钮)。
客梯：1、电梯计算等候时间≤40s1）五星级建议：60~70间客房配置一台电梯2）四星级建议：70~80间客房配置一台电梯3）经济型建议：80~90间客房配置一台电梯2、电梯载重量：（不包括装饰材料重量）1）五星级建议：载重量1350KG至1600KG2）四星级建议：载重量1250KG至1350KG3）经济型建议：载重量1000KG至1250KG3、轿厢内净尺寸(WxDxH)：1）五星级建议：2250x1800x2800~29002）四星级建议：2000x1650x2500~28003）经济型建议：1950x1500x2300~25004、运行速度：1)2-5F:1m/s VVF2)5-12F: 1.75~2.25m/s VVVF3)13-22F: 2.5m/s VVVF4)23-32F: 3.5m/s VVVF5)33F以上:≥4.0m/s VVVF5、轿门尺寸：宽：1)载重量1350KG~1600KG建议1200（mm）2)载重量1350KG~1250KG建议1100（mm）3)载重量1250KG~1000KG建议1100~900（mm）高:2100~2400(mm)中间开启,红外感应安全保护装置。
6、一楼大堂电梯厅需设有消防开关(能紧急迫降同一区域所有电梯的开关)、消防电话插孔和紧急标记。
7、轿厢内部必须包括：1)操作面板：必须有两块（轿厢内部门两侧各一块，面板须包括所有必要的按纽及相应盲文符号的设置）2)报警按纽、五方(电梯机房、电梯轿顶、电梯轿厢、电梯底坑、安控监视中心)对讲系统及多方通话对讲系统。
3)背景音乐广播喇叭：安置在轿厢顶上(兼作应急广播)，电梯供应商需提供广播喇叭的随行电缆。
4)应急灯：至少有一只在主层选面板上方的灯具有应急功能，即带充电装置，并能保持1.5小时使用时间。
电梯配置标准电梯配置标准1. 引言电梯是现代城市生活必不可少的交通工具之一，其安全性和便捷性对于城市居民的生活质量起着至关重要的作用。
为了确保电梯的运行安全和提供舒适的乘坐体验，制定电梯配置标准是必要的。
2. 电梯类型和用途分类根据用途的不同，电梯分为住宅电梯、商业电梯、医院电梯、公共交通电梯等。
每种类型的电梯都有不同的要求和配置标准。
2.1 住宅电梯住宅电梯主要用于多层住宅楼内，通常具有以下配置要求：- 速度：住宅电梯的速度一般在0.5-1.0米/秒之间，以提供舒适的乘坐体验；- 载重量：住宅电梯的载重量通常在320-1000千克之间，以满足不同居民的需求；- 开门方式：住宅电梯通常采用自动开门，方便老年人和残障人士的使用；- 控制方式：住宅电梯通常采用普通按钮控制，少数可使用触摸屏或者智能手机APP进行控制。
2.2 商业电梯商业电梯主要用于商业办公楼、购物中心、酒店等场所，通常具有以下配置要求：- 速度：商业电梯的速度一般在1.0-2.0米/秒之间，以满足高峰期的乘客需求；- 载重量：商业电梯的载重量通常在630-1600千克之间，以满足不同场所的需求；- 开门方式：商业电梯通常采用自动开门，并配备开门保持装置，以提供便捷的出入口；- 控制方式：商业电梯通常采用触摸屏或者智能手机APP进行控制，以提高操作便利性。
2.3 医院电梯医院电梯主要用于医院内部的病房楼和手术楼等场所，通常具有以下配置要求：- 速度：医院电梯的速度一般在1.0-2.0米/秒之间，以提供快速的病人转运；- 载重量：医院电梯的载重量通常在1000-2000千克之间，以满足病人和医护人员的需求；- 开门方式：医院电梯通常采用自动开门，并配备开门保持装置，以方便病人的进出；- 控制方式：医院电梯通常采用按钮控制，并配备急停装置，以保证病人的安全。
2.4 公共交通电梯公共交通电梯主要用于地铁站、机场、火车站等公共交通场所，通常具有以下配置要求：- 速度：公共交通电梯的速度一般在1.5-5.0米/秒之间，以满足高峰期的乘客需求；- 载重量：公共交通电梯的载重量通常在1000-2000千克之间，以满足大量乘客的需求；- 开门方式：公共交通电梯通常采用自动开门，并配备开门保持装置，以提供高效的人流通行；- 控制方式：公共交通电梯通常采用按钮控制，并配备紧急救援装置，以保证乘客的安全。
1. 电梯一般配置原则：1.住宅：60～90户设一台。
深圳３０层左右高层住宅，一般设３台电梯”2.写字楼：3000m2~5000m2设一台。
3.酒店宾馆：100间客房设一台。
电梯的配置是否合理，主要根据两个因素：五分钟运输能力；平均运行间隔（平均候梯时间）。
1. 基本公式:公式一：N台电梯五分钟输送能力＝五分钟输送人数/（电梯使用人数x100％）公式二：第一台电梯的平均运行间隔＝运行一周时间/组内电梯台数2.公式内容说明：（1）N台电梯的五分钟输送人数＝（5x60x定员x0.8x台数）/运行一周时间（2）运行一个往返时间＝电梯行使时间＋乘客出入时间＋门开关时间＋损失时间电梯行使时间与梯速、载重、提升高度、停站层间距有关，应按实际情况取值。
乘客出入时间，一般按1.2S/人计。
门开关时间（S）见表门开方式门开宽度B（mm）B<=800 800<B<=1000 1000<B<=1100 1100<B<=1300中分自动门3.2 4.0 4.3 4.9旁开自动门3.7 4.3 4.9 5.9损失时间：一般为（行使时间＋开关门时间＋乘客出入时间）x10％（3）定员：根据GB7588－1995规定，电梯定员数＝电梯载重量/75，见下表。
电梯载重量（kg）400 450 550 600 630 700 750 800 900 1000 1150 1250 1350 1600电梯定员（人）5 6 7 8 8 9 10 10 12 13 15 1618 21(4)电梯使用人数＝使用总人数x系数使用总人数可根据建筑物面积及用途估算，见表建筑分类人均使用面积居住建筑酒店或旅馆1人/床位住宅1～1.5人/居室或3～4人/单元商业或办公楼多加租用10～12m2(净)/人单独租用8～10m2（净）/人公建医院3人/床位学校0.8～1.2m2（净）/人娱乐、餐饮1人/座位注：用以估算人数的面积为实际使用净面积（建筑面积x实际使用率）系数＝电梯使用人数/使用总人数，见表大楼使用性质写字楼医院、学校一家公司专用多加公司专用出租比例系数60％～80% 50％～60% 40%～50% 50%～60％大楼使用性质住宅酒店、宾馆酒楼、娱乐比例系数30％～50% 20％～40% 50％～80%注：本比例系数为运行高峰时段内的比例系数，随建筑物的性质而不同，所取数值为经验值。
设计与工程筹划备忘录DESIGN & TECHNICAL SERVICES MEMO致TO: 自FROM:业主，设计单位周剑坤 Frank Zhou公司COMPANY: 编码CODE建设单位 STHS20091209抄送C/O: 审核APPROVAL:Ck Lee，CK Lee关于RE: 日期DATE:电梯系统设计等意见2009年12 月紧急 供参考 请回复 请跟进工作 按下文要求尊敬的业主及相关设计建设单位：对于酒店电梯系统的要求如下;客梯，服务梯，自动扶梯，除了要满足有关技术规定和规范，还有满足酒店运作的基本要求：1 ．基本功能：电梯轿箱内都配有双边控制选择按钮，红外线防夹门保护装置，消防回层，轿箱空调，背景音乐及紧急广播，监控摄像，四方通讯对话（包括消防控制中心，电话话务员室，电梯轿箱，电梯机房）楼层显示，运行状况显示，有效电子门锁卡能达到楼层控制，节能等功能。
2．其中一台客梯轿箱内控制面板必须有盲字按钮及满足残疾人使用要求。
3．每台客用电梯必需有两个控制板在电梯门的两边．每个控制板带1 个客用钥匙卡读卡器。
电子门锁建议使用多路磁道制卡器。
4．建议取消13，14楼层按钮，层数顺延。
5．公共区域的经营功能需要在按钮旁有指示牌，电梯需要为指示牌预留位置，并预留背光照明的灯和相应的开孔。
面板设计需要提交管理公司及标牌设计顾问审核。
6．要求顾请专业电梯顾问来对酒店整体电梯配置进行设计及进行负荷流量计算与满足客梯等候时间不超过40 秒，5 分钟运载能力不小于10 ％。
（按住客率100 % ，平均每间客房1 . 5 个客人）。
7 ．建议客梯不小于1600kg ，轿箱2.2m 宽，2m 深，2.85m 高；双开门，1.2m 门宽，门高2.1m 到2.4m ．速度不小于3 米/s . （大于12层）8 。
轿箱面积大于国家规范的部分用于内装修（3.56，5%），电梯供应商需要免费提供大于450公斤的装修重量。
酒店电梯部分设计1.概述1.1前言1.2电梯相关规范及标准2.电梯的选型方法建议2.1酒店乘客电梯的选型2.2服务电梯（客/货用电梯）的选型2.3消防电梯的选型2.4酒店大堂穿梭电梯的选择2.5酒店厨房货梯/餐梯的选择2.6酒店客梯噪声参考标准2.7电梯轿厢相关尺寸一般应用2.8自动扶梯一般应用3.电梯的土建设计4.电梯无障碍设施考虑建议4.1电梯厅有关设施要求4.2电梯轿厢无障碍设施与配件要求5.电梯功能选用原则5.1酒店乘客电梯的功能选择5.2酒店服务/消防电梯的功能6.电梯品牌/厂家要求7.电梯(客梯)部件产地要求8.电梯装饰要求9.电梯工程的工作范围9.1由电梯承包商负责的工作9.2总承包方负责的工作9.3由其他分包单位负责的工作10.电梯安装与维保要求11.维修保养合同内容范本1.概述1.1 前言如项目由国际酒店运营管理公司管理，区域管理及项目公司应同时参照国际酒店营运管理公司之标准及要求实施，如有差异，原则上应优先按国际酒店运营管理公司之标准及要求执行。
如酒店运营管理公司之标准与此世茂品牌产品标准有重大差异，可提出供洽商落实。
本机电系统技术设计指引主要是为世茂集团各开发之酒店项目建立统一的技术规格标准、用于指导和协助各项目公司、设计院、顾问公司等相关单位的设计人员按世茂集团对酒店项目机电系统技术及质量上的要求，执行各酒店项目的机电系统设计。
本标准提出的所有规范、标准、规格、技术参数及技术要求等，仅作为设计指南供参考。
各相关设计单位须同时按世茂集团各开发酒店项目的定位、特点、当地有关政府管理部门的要求、相关酒店运营管理公司的要求编制符合各酒店开发项目要求的机电系统设计方案说明呈报相关项目公司、区域管理部及世茂酒店投资管理部审核。
各项目公司、设计院、顾问公司都必须按照最新的国家和当地规范、标准和技术要求，以及世茂集团对每一项目的具体档次、定位要求完成整个机电系统的设计及项目工程，并与当地的条例和法规相协调。
酒店电梯配置要求
所有客用电梯、服务梯（消防梯）必须具有紧急迫降功能功
能，首层电梯厅（间）和消防中心都应设有电梯手动迫降开关客梯：
1、电梯计算等候时间w 40s
1 ）五星级建议： 60~70 间客房配置一台电梯
2）四星级建议： 70~80 间客房配置一台电梯
3）经济型建议： 80~90 间客房配置一台电梯
2、电梯载重量：（不包括装饰材料重量）
1 ）五星级建议：载重量1350KG 至 1600KG
2）四星级建议：载重量1250KG 至 1350KG
3）经济型建议：载重量1000KG 至 1250KG
3、轿厢内净尺寸（WxDxH）：
1 ）五星级建议： 2250x1800x2800~2900
2）四星级建议： 2000x1650x2500~2800
3）经济型建议： 1950x1500x2300~2500
4、运行速度：
1）2-5F:1m/sVVF ,自动迫降和手动迫降（按钮）。
2) 5-12F:1.75~2.25m/sVVVF 3）13-22F:2.5m/sVVVF
4）23-32F:3.5m/sVVVF
5）33F 以上：绍.Om/sVWF
5、轿门尺寸：
宽：
1）载重量 1350KG~1600KG
建议 1200 （mm）
2）载重量 1350KG~1250KG
建议 1100 （mm）
3）载重量 1250KG~1000KG
建议 1100~900 （mm ）
高:2100~2400（mm）
中间开启 ,红外感应安全保护装置。
6、一楼大堂电梯厅需设有消防开关（能紧急迫降同一区域所有电梯的开关）、消防电话插孔
和紧急标记。
7、轿厢内部必须包括：
1）操作面板：必须有两块（轿厢内部门两侧各一块，面板须包括所有必要的按纽及相应盲文
符号的设置）
2 ）报警按纽、五方（电梯机房、电梯轿顶、电梯轿厢、电梯底坑、安控监视中心）对讲系统及
多方通话对讲系统。
3）背景音乐广播喇叭：安置在轿厢顶上（兼作应急广播），电梯供应商需提供广播喇叭的随行
电缆。
4）应急灯：至少有一只在主层选面板上方的灯具有应急功能，即带充电装置，并能保持 1.5 小时使用时间。
5）到站钟声（包括到站提示音、开关门提示音、行驶方向提示音）、到站灯光（行驶方向指
示及必要的层显）。
6）高差预留：如电梯轿厢内部装修要求地面为石材时，应考虑轿厢底板与地面门槛（停层）
的高差预留一般》2cm （结合装饰要求，电梯厂家按需要尺寸定制）。
7）CCTV 摄像机（孔）：预留位置一般在走入电梯的右上角位置（电梯供应商须提供音、视频“高清”标准随行电缆）。
8. 其他要求：
1）所有有关的应急功能，如：消防控制、应急电源、自动回首层等。
2）C CTV 监控室必须要有显示电梯运行和停靠楼层的显示装置。
推荐采用字符发生器，通过
摄像机视频线将楼层字符叠加在监视屏图象上。
3）多台梯智能群控、空闲分配、优化运载流量功能（可根据需求叠加选择）。
4）其他功能根据电梯公司提供进行选择，以满足酒店运行的需要。
5）电梯轿顶需预留电梯专用空调安装位及电源。
6）液晶显示：每个轿厢内设置一个8~10 吋液晶屏幕（可根据实际要求选配）。
9、双电源及发电机供电（发电机供电时保证50%的电梯运作）。
服务梯：在不考虑裙防交通和客房运输的前提下配置：
1. 客房数量在200~300间建议，》2台服务梯；
2. 客房数量在300~500间建议，》3台服务梯；
3. 客房数量在 500 间以上者按每增加 120~150 间加一台服务梯
4. 服务梯按客梯轿厢形式外，还可以选用“医院形式”的。
5. 载重量为建议： 1250KG~1350KG 。
3. 轿厢内净尺寸建议： (WxDxH) ：(1950~1600 )x( 1400~2400 ) x2500
4. 速度：参照客梯配置。
5. 轿门尺寸： 1100~900mm 宽， 2100-2300mm 高，两速开门，中分或单边开启。
红外感应安全保护装置。
6. 一楼服务电梯厅需有消防开关 (能紧急迫降同一区域所有电梯的开关)、消防电话插孔和紧
急标记。
7. 轿厢内部：
1) 操作面板 :一块，包括所有必要的按纽，防破坏设计，不锈钢面板。
2) 内壁为厚不锈钢面板。
硬质防撞保护木板(例如：橡木)横装在两边及后墙上，中心离地
300mm 。
3) PVC 弹性塑胶地面、防滑单面轧花 6mm 厚铝板。
4) 嵌入式带罩日光灯具。
5) 其他相关部分：参考客梯部分根据需求选择
8. 其他要求：同客梯( 8.1~8.4 )
9. 双电源及发电机供电(发电机供电时保证 50% 的电梯运作) 。
消防梯：消防电梯是指在现有配置的客梯与服务梯中按消防要求相应配置的电梯 1．必须可到达每一楼层。
2．轿厢载重量、轿厢内净尺寸、轿门尺寸、电梯速度等均按区域电梯配置要求。
5．消防功能按照有关规定设定。
6．双电源及发电机供电。
必须可到达每一楼层。
自动扶梯：
1. 最小梯级宽度尺寸为： 1000mm
2. 速度为：w 0.5m/s
3. 提升高度：w 6m
4 .除常规安全保护措施外，需增加“附加急停按钮”。
5. 红外线动态感应运行装置。
货梯：当需要从地面运送展览等物资到大宴会厅或者展览空间不在一层时，设置货梯。
1. 位置：在服务通道处或者在同功能空间不在同一层的卸货平台处。
2. 门：提供货梯专用的对通双开门配置（中分或单边开启）。
3. 尺寸：载重及平台尺寸根据项目要求定，但不能小于服务电梯。
4. 电梯类型：有齿轮和无齿轮都认可。
附件：电梯基本功能装置要求：
1. 操作面板：每一层须包括上行和下行的指示，终点站只有单向显示，操作面板应包括嵌入式电话机盒和指示牌按钮，按钮需经久耐用。
2. 到达指示灯：到达指示灯需安装在每层电梯进口上方（除首层），包括各个电梯上下行到达的指示，预先提前闪亮通知，电梯到站时会发出声响，并继续闪亮，直到电梯离开。
最少提前时间为 4 秒钟
3 .首层楼层指示灯：楼层指示灯安装在首层的电梯进口上方，楼层指示灯须有数字和灯光显示电梯运行情况。
标准楼层指示灯可由电梯生产厂提供。
4. 电梯楼层显示器：电梯楼层显示器应能显示各个电梯的运行情况
5. 电梯电话：
需要的电梯须安装嵌入式电话，电话线须接到电话总机房。
电话机箱须用金属制成，并有金属绞
链门。
电话机安装位置离地需大于 1.5 米。
6. 公共广播系统：每个电梯须预留广播喇叭位置，电梯供应商须提供广播喇叭随行电缆
7. 装饰表面：电梯轿厢的主要金属表面，操作面板和信号装置，以及其他金属附件，应是不锈钢的，除非另外有特殊说明。
8．厨房服务梯的轿厢底板面层，需经防腐处理后再铺设PVC 弹性塑胶地面。
（以上电梯所标注参数因厂家的不同，尺寸会有差异，在确定电梯选型后以最接近的参数作为第一选择或必要时定制）
