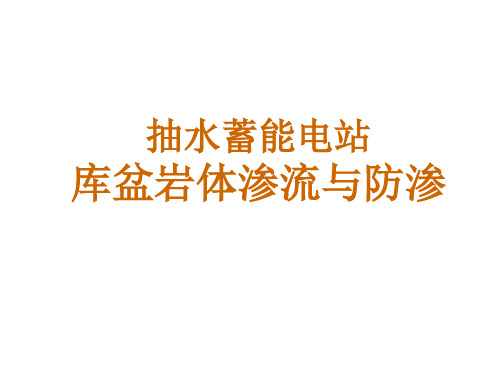

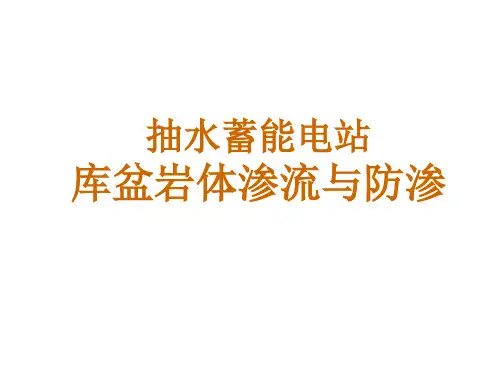

抽水蓄能电站库盆岩体渗流与防渗ppt

抽水蓄能电站库盆岩体渗流与防渗ppt
原生结构面（如层面、接触面、成岩裂隙、冷凝、收缩裂隙等） 次生结构面（如断层、破碎带、构造裂隙、风化裂隙等） 结构面的成因类型不同，其几何形态、发育程度和分布特点相差很大
◇裂隙渗流分析方法
等效连续介质 无法详细描述裂隙的渗透特征，与实际渗流情况不符
离散网络方法 可以详细模拟裂隙个体的渗流特征
3. 非连续介质渗流分析方法
1.研究背景 2.回龙抽水蓄能电站概况 3.非连续介质渗流分析方法 4.库盆岩体三维渗流场计算 5.不同组合防渗方案下的渗漏分析 6.结束语
2. 回龙抽水蓄能电站概况
◇回龙抽水蓄能电站位置：
位于河南省南阳市南召县城东北16km的岳庄村附近 是为解决电力调峰问题而专设的调峰电站。
◇工程主要建筑物：
◇技术关键：
裂隙岩体渗流的分析方法，必须能反映实际地质条件 选择 非连续介质渗流方法
汇报内容
1.研究背景 2.回龙抽水蓄能电站概况 3.非连续介质渗流分析方法 4.库盆岩体三维渗流场计算 5.不同组合防渗方案下的渗漏分析 6.结束语
3. 非连续介质渗流分析方法
◇裂隙岩体普遍特点
岩体被各种类型的地质结构面切割，构成复杂裂隙岩体； 地质结构面类型：
__双重裂隙系统模型 大结构： ——主干裂隙系统
数量少、规模大、起主导控制作用
采用离散网络方法
从微观上描述其主导控制作用
小裂隙： ——裂隙岩块系统
岩层面
断层
裂隙 岩块
大裂隙 断层
岩脉
数目多、分布广、提供较大渗流空间
采用连续介质方法
从宏观上来描述其对渗流场的贡献
然后，通过两系统间的水量交换建立联系
大－小两个系统、离散－连续两种方法有机的组合 微观－宏观两个角度来描述大尺度岩体结构和渗流

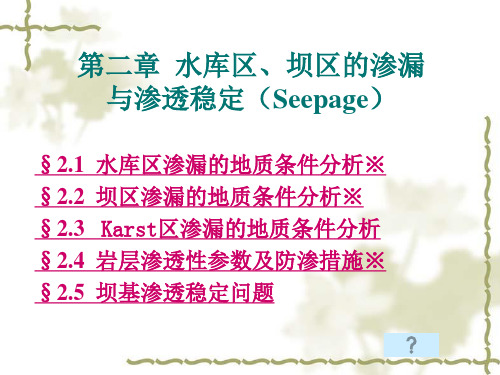

第2章-库坝区渗漏及渗透稳定

第2章-库坝区渗漏及渗透稳定

二、集中渗漏-裂隙岩层坝区的渗漏（※）
1）岩层中结
构面及透水 性对集中渗 漏的影响
2）河谷地貌对坝区集中渗漏的影响
平直型河谷：坝区上、下游库水渗入和排泄条件一般较差； 喇叭型河谷：上窄下宽型，库水渗入条件差，排泄条件好； 反之，上宽下窄，渗入条件好，排泄条件差 弯曲型河谷：凸岸库水渗入和排泄条件比凹岸好
2）建库前，地下水分水岭低于库区正 常蓄水水位：
① 低不多（较小），且河间地块宽厚，正 常蓄水后不会发生向邻谷渗漏（b）。
②低较多（较大），正常蓄水后分水岭 消失，易于发生向邻谷的渗漏（c）。
③正常蓄水前不存在分水岭，已渗漏；正 常蓄水后仍会发生向邻谷的渗漏（d）。
（四）实例分析
新安江水库， 设计水位115m；


压水试验(packer test) 获得单位吸水量(w)
w
Q lh
Q为试段每分钟稳定的 压入水量（L/min）; h为试段压入时水头 （m）
岩层透水率(q)

新规范单位吸水量（ w ）也称为岩层透水率（ q ）， 单位：吕荣（Lu）； 岩层透水率、单位吸水量与渗透系数间关系如下： 1Lu=0.01 L/(min· m) =1.5χ10-4 2χ10-5cm/s m· 单位吸水量与渗透系数越小，渗透性越弱，渗漏量 越小，工程岩体越稳定。 长江三峡坝基压水试验的单位吸水量w均值较小， 其中w<0.05的试段占80％以上，良好的坝基。
（三）水文地质条件

研究地下水分水岭（河间地块）、 地下水埋藏条件、运动特点。 判断库水外渗的标志：地下水分水 岭有无及其高程。（※）

分水岭地 带水库渗 漏示意图
1-水库蓄水 前地下水分 水岭； 2-水库蓄水 后地下水分 水岭；

《库坝区渗漏问题》课件

《库坝区渗漏问题》课件
《库坝区渗漏问题》PPT课件
• 库坝区渗漏问题概述 • 库坝区渗漏问题的原因分析 • 库坝区渗漏问题的检测与评估 • 库坝区渗漏问题的治理措施 • 库坝区渗漏问题的预防与控制 • 案例分析
01
库坝区渗漏问题概述
库坝区渗漏问题的定义
定义
库坝区渗漏问题是指在水利工程中，由于库坝区结构或材料缺陷、地质条件不 良等原因，导致库水通过非正常途径向下游或周边地区渗漏的现象。
，从而判断是否存在渗漏。
评估方法
01
02
03
04
经验评估法
根据经验判断渗漏的可能性及 严重程度，如根据库坝区的地
质、水文条件等。
数值模拟法
利用数值模拟软件，建立库坝 区的模型，通过模拟计算，评 估渗漏的风险及影响范围。
现场试验法
在库坝区进行现场试验，如压 水试验、注水试验等，获取渗
漏的相关参数。
综合评估法
植被护坡与生态恢复
对老旧或存在隐患的坝体进行加固或修复 ，提高坝体的抗渗性能。
在库岸和坝体周围种植耐水性强的植物， 恢复生态，减少水土流失，增强土壤的抗 渗性。
控制措施
快速应急响应
一旦发现渗漏，立即启 动应急预案，控制水源
，减小渗漏的危害。
注浆堵漏
利用高分子材料进行注 浆，填充坝体内部的裂 缝和孔洞，达到止水效
结合多种方法进行综合评估， 以提高评估结果的准确性和可
靠性。
检测与评估流程
进行检测工作
按照检测方法的要求进行实地 检测，获取相关数据。
进行评估工作
根据评估方法的要求进行评估 ，得出评估结论。
制定检测与评估计划
明确检测与评估的目标、范围 、时间等要求。
数据处理与分析

库坝区渗漏防治

库坝区渗漏防治

Q4
al
Q4
26.00-25.84 27.00-24.84 31.20-25.84 31.55-25.49 34.00-23.04 35.60-21.44
14.70 2.00 32.80
al
30.80-26.24 31.60-25.44
20.50-25.94 20.90-25.54

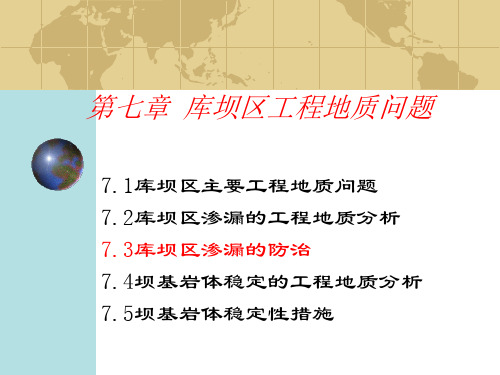

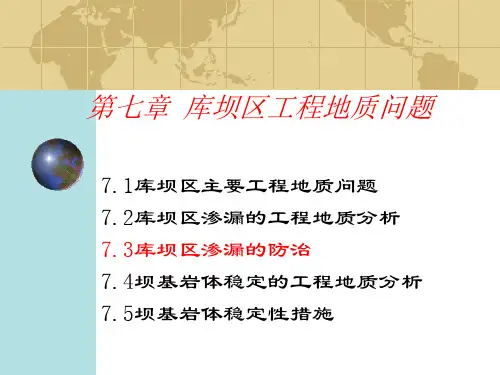

7.3 库坝区渗漏的防治
第七章 库坝区工程地质问题
7.1库坝区主要工程地质问题 7.2库坝区渗漏的工程地质分析 7.3库坝区渗漏的防治 7.4坝基岩体稳定的工程地质分析 7.5坝基岩体稳定性措施
7.3 库坝区渗漏的防治
一、渗漏的调查分析 二、防治渗漏的措施和方案应注意的问题 三、渗漏处理措施
7.3库坝区渗漏防治
一、渗漏的调查分析 查明渗漏类型 松散堆积物的渗流 裂隙带渗漏 断层带渗漏 溶洞、地下暗河的渗流 查明渗漏通道性质、状况 裂隙开启程度 胶结程度、胶结物质
7.3库坝区渗漏防治
二、防渗处理方案选择 原则： 查清水库渗漏的条件，对复杂的处理工程 还要进行试验，取得防渗处理的设计依据。 防渗处理多需要多次处理后才达到预期效 果，故要预留放空底孔或有大幅度降低水 位的措施，为进一步的处理留有余地。
7.3库坝区渗漏防治
二、防渗处理方案选择 防渗处理方案的确定：依据渗漏类型和工程 对象选择。 管道漏水：堵、截 裂隙漏水：帷幕、铺盖、天然淤积防渗 既有集中渗漏也有分散渗漏的：采用综合 处理。
一、处理措施 3. 铺盖 以黏土层或钢筋 混凝土板做成铺 盖，覆盖漏水区， 防止渗漏。
铺盖
防渗墙截断漏水的通道：
7.3库坝区渗漏防治
三、渗漏处理措施 3.铺盖：坝上游或水库某 一部分，以黏土或钢 筋混凝土板做成铺盖， 覆盖漏水区域。

水库土石坝渗漏原因及防渗技术分析

水库土石坝渗漏原因及防渗技术分析

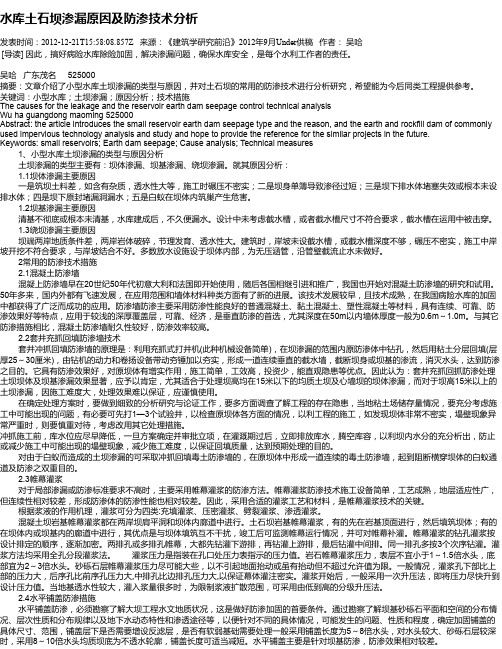

水库土石坝渗漏原因及防渗技术分析发表时间：2012-12-21T15:58:08.857Z 来源：《建筑学研究前沿》2012年9月Under供稿作者：吴哈[导读] 因此，搞好病险水库除险加固，解决渗漏问题，确保水库安全，是每个水利工作者的责任。

吴哈广东茂名 525000摘要：文章介绍了小型水库土坝渗漏的类型与原因，并对土石坝的常用的防渗技术进行分析研究，希望能为今后同类工程提供参考。

关键词：小型水库；土坝渗漏；原因分析；技术措施The causes for the leakage and the reservoir earth dam seepage control technical analysisWu ha guangdong maoming 525000Abstract: the article introduces the small reservoir earth dam seepage type and the reason, and the earth and rockfill dam of commonly used impervious technology analysis and study and hope to provide the reference for the similar projects in the future. Keywords: small reservoirs; Earth dam seepage; Cause analysis; Technical measures1、小型水库土坝渗漏的类型与原因分析土坝渗漏的类型主要有：坝体渗漏、坝基渗漏、绕坝渗漏。

就其原因分析：1.1坝体渗漏主要原因一是筑坝土料差，如含有杂质，透水性大等，施工时碾压不密实；二是坝身单簿导致渗径过短；三是坝下排水体堵塞失效或根本未设排水体；四是坝下原封堵漏洞漏水；五是白蚁在坝体内筑巢产生危害。

地下工程渗漏治理技术课件

地下工程渗漏治理技术课件
详细描述
膨胀止水带和遇水膨胀止水胶等材料具有较好的止水效果，适用于不同工程情况下的渗 漏治理。在施工过程中，应严格按照相关规范进行施工，确保治理效果达到预期目标。 同时，对于一些特殊情况下的渗漏问题，可能需要采用多种治理方法相结合的方式进行
处理。
03
地下工程渗漏治理案例分 析
某地铁工程的渗漏治理
某隧道工程的渗漏治理
总结词
全面解决隧道工程渗漏问题
VS
详细描述
该隧道工程在施工过程中遇到了严重的渗 漏问题，导致隧道内部潮湿，影响行车安 全。通过采用防水材料和注浆技术，对隧 道进行全面加固和防渗处理，成功解决了 渗漏问题，保证了隧道的正常通行。
04
地下工程渗漏治理的未来 发展
新材料的应用
高分子材料
循环利用
对治理过程中产生的废弃物进行 回收再利用，提高资源利用率。
05
结论与建议
结论总结
01
02
03
04
地下工程渗漏问题是一个复杂 且常见的工程问题，需要采取
有效的治理措施来解决。
多种治理技术可用于地下工程 渗漏治理，包括注浆技术、防
水材料、排水系统等。
治理技术的选择应根据工程实 际情况进行，综合考虑渗漏原 因、工程结构、环境条件等因
02
地下工程渗漏治理技术
注浆技术
总结词
注浆技术是地下工程渗漏治理中常用的方法，通过向地层注入浆液，达到封堵裂 隙、提高地层防水能力的效果。
详细描述
注浆技术可以分为单液浆和双液浆两种。单液浆以单一的浆液配比为主，而双液 浆则是由两种浆液按一定比例混合而成。在注浆过程中，通过注浆管将浆液注入 到地层中，浆液会迅速扩散、凝固，形成防水帷幕，有效封堵渗漏通道。

抽水蓄能电站库盆岩体渗流与防渗ppt

上库主、付坝，下库大坝，引水发电系统， 地下厂房，辅助开关站等。
◇电站主要指标：
装机容量2×60MW，上库总库容113万m3 下库总库容129万m3，引水洞线总长1834m 最大静水头461m，动水头568m
2. 回龙抽水蓄能电站概况
◇地形地貌：
上库库盆 一小型集水盆地 库盆近似扇形 南北长300m 东西宽400m 北西为一峡谷出口 海拔高程一般在 898～960m之间 东高西低。
4.库盆岩体三维渗流场计算
◇计算单元
双重裂隙系统地质模型
Dam
L53 L49
L14 L15 L36 L51
L50 L37
主干裂隙网络
L48
4.库盆岩体三维渗流场计算
Y/m
A A'
◇无防渗条件下的渗流场
地下水由库盆的正常蓄水位向四周径流，
受主干断层的控制，等水头线在断层部位发生弯曲。
渗漏总量达： 16777.1 m3/d
L36 主 坝
L 53
喷混凝土
喷混凝土
400
f14
沿断层灌浆
3）库周灌浆与断层灌浆 组合方案 （GC_65 + GF_35）
f 15
200
L36
溢流区
L51
灌浆帷幕
L50 L 37
0 S outh B oundary
0
200
400
600
800
X /m
5.不同组合防渗方案下的渗漏分析
◇组合防渗方案
4）断层混凝土铺盖20m宽（CC_20）
混凝土
岩石 断层
L51
L50 L 37
0 S outh B oundary
0
200

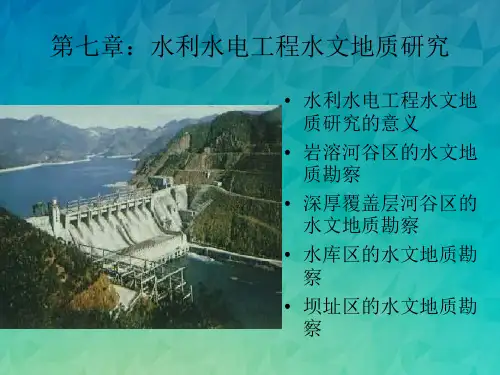

第七章：水利水电工程渗漏问题


§2岩溶河谷区的水文地质勘察
• 一、勘察目的与任务 • 岩溶地区蕴藏着丰富的水力资源。
岩溶发育又对工程建筑带来不利条件和 威胁。 • 查明水库及建筑物区的岩溶水文地 质条件，对岩溶渗漏、岩溶性涌水及外 水压力、岩溶水变化导致的环境恶化等 岩溶水文地质问题进行分析、评价。
二、勘察内容
• （一）、查明岩溶水文地质条件 • 1 地形地貌条件：可能出现渗漏的低邻谷
合，形成的混合溶蚀，更促进深部洞穴的形成与发育。 • 有的河谷地区，存在含盐量高的温泉，称盐温泉，由于盐
温泉与岩溶水的混合而引起的混合溶蚀，盐效应以及水温 增高加速溶蚀作用的进行等原因，也是促使河谷深部岩溶 形成的原因之一。地下热水中比冷水含有更多的ＣＯ２、 ＨＣＯ３-，而且水温愈高含量愈多，这是与埋藏的古有机 质分解有关。据此有人推测热水造成的深岩溶其发育深度 可达数千米，一些千米以上石油钻井中发现的岩溶现象提 供了旁证。
（四）洞穴碎屑堆积物的调查
• 岩溶洞穴的形成与发育是受多种因素制约 的，但溶蚀（包括侵蚀）和堆积是洞穴形 成和发育过程中的两个重要方面，洞穴堆 积物本身包含了自身形成条件和环境的信 息。对它的研究，可以恢复洞穴形成的古 环境和古水动力条件，以及了解洞穴的展 布特征。
• 洞穴堆积物中砾石的排列，能反映出堆积 物形成环境的重要信息。
§3深厚覆盖层河谷区的水文地质勘察
• 在山区或山麓地带的河谷有时具有深厚的 覆盖层沉积，对于水库大坝存在渗漏和渗 透变形等水文地质问题。
• 河谷的成因类型不同决定了河谷深厚覆盖 层的岩性特征、成因类型及其水文地质问 题。
• 河谷地貌发育的基本成因类型可以划分为 冰川型和河流型两大类型
河流型
• 2 坝址位于封闭良好隔水层或相对隔水 层的横向谷或斜向谷中，不易出现渗漏； 隔水层受断裂切割，或无隔水层以及为可 溶岩纵向谷的坝址，易出现岩溶渗漏，其 严重程度与河谷水动力条件和岩溶化程度 有关；

-库坝区渗漏及渗透稳定


§2.2 坝区渗漏的地质条件分析
渗漏位置划分
渗漏方式划分 均匀渗漏—松散岩层坝区的渗漏
集中渗漏—裂隙岩层坝区的渗漏（※）
一、均匀渗漏-松散岩层坝区的渗漏
在松散岩层地区建坝，渗漏（坝基 或坝肩渗漏）主要通过透水性强的砂 卵砾石层（分布于河谷及阶地中的第 四纪冲积物）发生。 狭谷区，坝基渗漏； 宽谷区，坝基/绕坝渗漏；
1.
2.
3.
4. 5. 6. 7.
水库区主要工程地质问题；水库允许渗漏量小于 河段平水期流量的1％3％； 水库渗漏的方式及水库渗漏的地质条件分析； 坝区渗漏的形式及裂隙岩层坝区集中渗漏的地质 条件分析； Karst区影响渗漏主要因素； 岩层渗透性指标定义、试验方法及各指标间的异 同点； 水库区、坝区的防渗措施； 坝基渗透变形的形式。
2）建库前，地下水分水岭低于库区正 常蓄水水位：
① 低不多（较小），且河间地块宽厚，正 常蓄水后不会发生向邻谷渗漏（b）。
②低较多（较大），正常蓄水后分水岭 消失，易于发生向邻谷的渗漏（c）。
③正常蓄水前不存在分水岭，已渗漏；正 常蓄水后仍会发生向邻谷的渗漏（d）。
（四）实例分析
新安江水库， 设计水位115m；
本章习题及作业
1. 2. 3. 4.
5. 6. 7.
水库建成后可能出现哪些工程地质问题？ 水库允许渗漏量小于河段平水期流量的（ ）； 水库渗漏的方式有哪些？如何分析水库区是否会 发生永久性渗漏？ 坝基渗漏的形式？倾斜岩层地区，若不考虑断层 及裂隙，如何分析河谷与岩层走向对坝区集中渗 漏的影响？ Karst区影响渗漏主要因素有哪些？（河谷地质结 构和岩溶通道的类型 ） 岩层渗透性指标及其相互间的联系与区别？ 坝基渗透变形的形式？

第六章库坝区渗漏问题

第六章 库坝区渗漏问题
教 案
武汉大学水利水电学院 杨连生
2019/2/5 1
第一节 库区渗漏
水库渗漏可分为暂时性渗漏和永久性渗漏两种。 ⑴暂时性渗漏 水库蓄水初期，由于库水位逐渐抬高，因湿润、饱和库水位以下岩土层的孔 隙、裂隙和空洞，导致库水量损失，这种方式的渗漏损失称为暂时性渗漏。 一般情况下，这部分漏失的水量，不会渗出库外，而且经过一段时间后就会 停止，并不构成对水库蓄水的威胁，更不致于影响水库的效益。暂时性渗漏 量的大小，取决于被饱和岩层的体积及其空隙率，以及库区的地质条件和水 文地质条件。例如，库盆若由空隙率高的岩层构成，地下水位又很深，或者 是在干旱地区，暂时性渗漏损失的水量就会相对较大。 ⑵永久性渗漏 永久性渗漏是指水库蓄水后，库水通过库岸或库盆底部的岩土体中的孔隙、 裂隙、断层及溶隙、溶洞等渗漏通道，向库外邻谷、低地或远处低洼排水区 持续不断的渗水现象。这种向库区以外的渗漏，必将直接影响水库蓄水，还 可能造成浸没、沼泽化、盐渍化等不良现象。
2019/2/5 6
3—35
图 6—2
3—35
2019/2/5 7
图 6—3
3—36
背斜和向斜构造与水库渗漏的关系主要从两方面分析：一是背斜和向斜核 部伴生的裂隙密集带或层间剪切带，二是透水层与隔水层相互配合和产状 情况（图6—4、6—5）。
2019/2/5 8
图 6—4
6—4
图 6—5
6—5
2019/2/5 2
永久性渗漏，大多沿下列部位发生。 ①通过库岸分水岭向邻谷或低地渗漏（图6—1a）
图 6—1
2019/2/5
3
②坝下游河道使弯道，库水通过库岸向下游河道渗漏（图6—1b）； ③库水通过库底向远处低洼排泄区渗漏（图6—1c）。 库区发生永久性渗漏，需具备一定的地质地貌条件，判断一个库区是否会 发生永久性渗漏，一般从下述几个方面入手进行研究分析。
