【CN209602740U】一种经编机的宽边调节装置【专利】

格式：pdf
大小：550.83 KB
文档页数：10

下载文档原格式

一种经编机的铺纬幅宽调整装置[实用新型专利]

专利名称：一种经编机的铺纬幅宽调整装置专利类型：实用新型专利
发明人：刘树,吴悦,朱飞飞
申请号：CN201822086013.1
申请日：20181213
公开号：CN209227172U
公开日：
20190809
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种经编机的铺纬幅宽调整装置，包括设置在经编机床身结构件正面和背面的两个移动导轨组件，经编机的铺纬支撑组件通过两个移动导轨组件与经编机床身结构件的正面和背面连接，移动导轨组件包括导轨板条、偏心销轴、隔圈、轴承、阶梯销轴和安装角铁，导轨板条固定安装在经编机床身结构件上，偏心销轴的其中一端卡在导轨板条上，另一端与铺纬支撑组件固定连接，轴承安装在阶梯销轴的其中一端，阶梯销轴的另一端与铺纬支撑组件固定连接，安装角铁的横向臂与铺纬支撑组件固定连接，安装角铁的纵向臂与经编机床身结构件固定连接；本实用新型能够快捷高效的调节铺纬幅宽，配合不同幅宽的生产要求，大大提高经编机的生产效率。

申请人：卡尔迈耶(中国)有限公司
地址：213000 江苏省常州市武进区常武南路518号
国籍：CN
代理机构：南京汇恒知识产权代理事务所(普通合伙)
代理人：房鑫磊
更多信息请下载全文后查看。

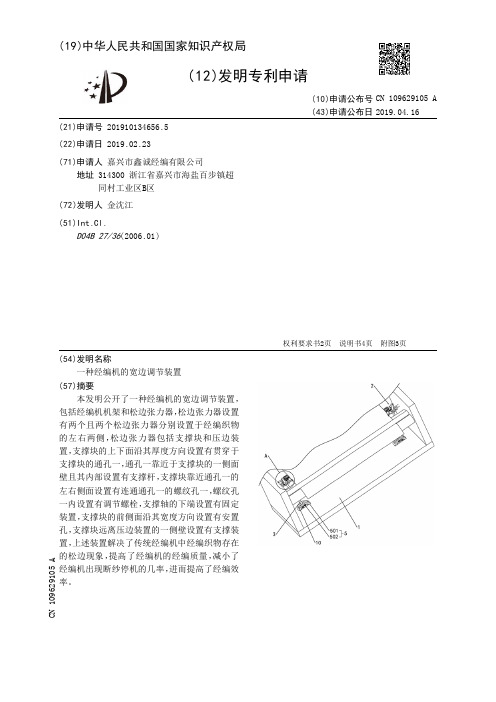

【CN109629105A】一种经编机的宽边调节装置【专利】

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910134656.5(22)申请日 2019.02.23(71)申请人嘉兴市鑫诚经编有限公司地址 314300 浙江省嘉兴市海盐百步镇超同村工业区B区(72)发明人金沈江　(51)Int.Cl.D04B 27/36(2006.01)(54)发明名称一种经编机的宽边调节装置(57)摘要本发明公开了一种经编机的宽边调节装置，包括经编机机架和松边张力器，松边张力器设置有两个且两个松边张力器分别设置于经编织物的左右两侧，松边张力器包括支撑块和压边装置，支撑块的上下面沿其厚度方向设置有贯穿于支撑块的通孔一，通孔一靠近于支撑块的一侧面壁且其内部设置有支撑杆，支撑块靠近通孔一的左右侧面设置有连通通孔一的螺纹孔一，螺纹孔一内设置有调节螺栓，支撑轴的下端设置有固定装置，支撑块的前侧面沿其宽度方向设置有安置孔，支撑块远离压边装置的一侧壁设置有支撑装置，上述装置解决了传统经编机中经编织物存在的松边现象，提高了经编机的经编质量，减小了经编机出现断纱停机的几率，进而提高了经编效率。

权利要求书2页说明书4页附图3页CN 109629105 A 2019.04.16C N 109629105A权　利　要　求　书1/2页CN 109629105 A1.一种经编机的宽边调节装置，其特征在于，包括经编机机架(1)和设置于经编机机架(1)一侧的松边张力器(2)，所述松边张力器(2)设置于经编机机架(1)的出料端，所述松边张力器(2)设置有两个且两个松边张力器(2)分别设置于经编织物的左右两侧，所述松边张力器(2)包括支撑块(201)和设置于支撑块(201)上的压边装置(202)，所述支撑块(201)的上下面沿其厚度方向设置有贯穿于支撑块(201)的通孔一，所述通孔一靠近于支撑块(201)的一侧面壁且其内部设置有支撑杆(3)，所述支撑杆(3)通过通孔一可滑动连接于支撑块(201)，所述支撑块(201)靠近通孔一的左右侧面设置有连通通孔一的螺纹孔一，所述螺纹孔一内设置有调节螺栓(4)，所述支撑杆(3)的下端设置有固定装置(5)，所述支撑块(201)的前侧面沿其宽度方向设置有安置孔，所述压边装置(202)通过安置孔固定连接于支撑块(201)，所述压边装置(202)包括调节杆(2021)和设置于调节杆(2021)一端的压轮(2022)，所述调节杆(2021)外设置有支撑轴(6)，所述支撑轴(6)上开设有通孔二，所述调节杆(2021)通过通孔二可滑动连接于支撑轴(6)，所述支撑轴(6)的侧壁设置有贯穿于通孔二的螺纹孔二，所述调节螺栓(4)设置于螺纹孔二内且一端抵紧于调节杆(2021)，所述支撑轴(6)远离调节杆(2021)的一端设置于安置孔内且其侧壁的调节螺栓(4)穿设于支撑块(201)的上侧壁并且一端抵紧于支撑轴(6)，所述压轮(2022)通过轴承转动连接于调节杆(2021)，所述压轮(2022)的侧壁均匀设置有刺针(7)，所述支撑块(201)远离压边装置(202)的一侧壁设置有支撑装置(8)。

【CN209617999U】一种料仓宽度调节装置【专利】

3页
CN 209617999 U
CN 209617999 U
权利要求书
1/1 页
1 .一种料仓宽度调节装置，包括安装座（1），其特征在于：所述安装座（1）的上端设置有固定块（2），所述固定块（2）上安装有料仓固定板（3），所述固定块（2）内转动连接有丝杆（4），所述固定块（2）外侧安装有滑轨（5），所述丝杆（4）外侧螺纹连接有丝杆套筒（7），所述丝杆套筒（7）与连接板（10）的一端相连，且连接板（10）的另一端设置有料仓活动板（8），所述连接板（10）上固定连接有滑动块（6），所述料仓活动板（8）内开设有穿孔（9），所述穿孔（9）内侧活动连接有固定块（2）。
代理人王华
(51)Int .Cl . B65D 88/26(2006 .01)
(10)授权公告号 CN 209617999 U (45)授权公告日 2019.11.12
( 54 )实用新型名称一种料仓宽度调节装置
( 57 )摘要本实用新型公开了一种料仓宽度调节装置，
包括安装座，所述安装座的上端设置有固定块，所述固定块上安装有料仓固定板，所述固定块内转动连接有丝杆，所述固定块外侧安装有滑轨，所述丝杆外侧螺纹连接有丝杆套筒，所述丝杆套筒与连接板的一端相连，且连接板的另一端设置有料仓活动板，所述连接板上固定连接有滑动块，所述料仓活动板内开设有穿孔，所述穿孔内侧活动连接有固定块。该料仓宽度调节装置，使料仓活动板可以在丝杆上移动，进而调整料仓活动板到料仓固定板间的距离，调整料仓的宽度，同时该装置结构紧凑，使得运行更加平稳，操作也更加方便，使其根据实际需要进行料仓的宽度调节，进而大大提高了影响料仓的实用性。
2 .根据权利要求1所述的一种料仓宽度调节装置，其特征在于：所述滑轨（5）的长度等于固定块（2）的宽度，且滑轨（5）和滑动块（6）滑动连接。

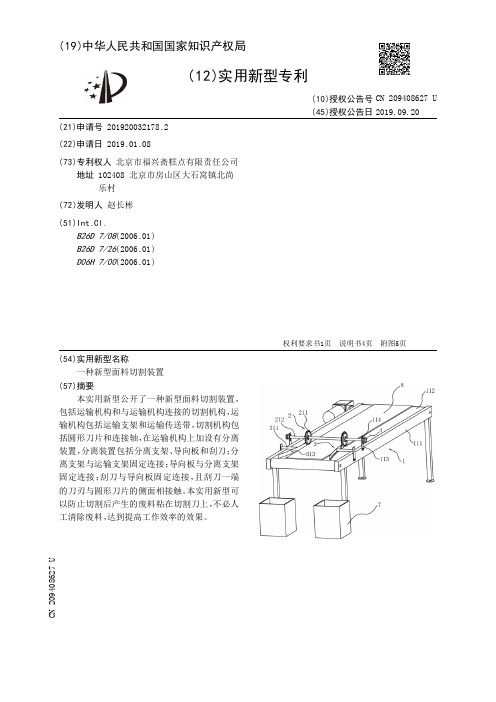

【CN209408627U】一种新型面料切割装置【专利】

( 19 )中华人民共和国国家知识产权局
( 12 )实用新型专利
(21)申请号 201920032178 .2
(22)申请日 2019 .01 .08
(73)专利权人北京市福兴斋糕点有限责任公司地址 102408 北京市房山区大石窝镇北尚乐村
(72)发明人赵长彬
(51)Int .Cl . B26D 7/08(2006 .01) B26D 7/26(2006 .01) D06H 7/00(2006 .01)
权利要求书1页说明书4页附图5页
CN 209408627 U
CN 209408627 U
权利要求书
1/1 页
1 .一种新型面料切割装置，包括运输机构（1）和与运输机构（1）连接的切割机构（2），运输机构（1）包括运输支架（111）和运输传送带（112），切割机构（2）包括圆形刀片（211）和连接轴（212），其特征是：在运输机构（1）上加设有分离装置（3），分离装置（3）包括分离支架（311）、导向板（312）和刮刀（313）；
分离支架（311）与运输支架（111）固定连接；导向板（312）与分离支架（311）固定连接；刮刀（313）与导向板（312）固定连接，且刮刀（313）一端的刀刃与圆形刀片（211）的侧面相接触。 2 .根据权利要求1所述的一种新型面料切割装置，其特征在于，圆形刀片（211）侧面加设固接有与圆形刀片（211）同心的限位环（213），圆形刀片（211）半径与限位环（213）半径差为所切面料（8）的厚度，且限位环（213）与刮刀（313）一端的刀刃相切。 3 .根据权利要求1所述的一种新型面料切割装置，其特征在于，导向板（312）靠近圆形刀片（211）的一端呈弧形设置，导向板（312）远离圆形刀片（211）的一端远离面料（8）。 4 .根据权利要求2所述的一种新型面料切割装置，其特征在于，限位环（213）的外周面加设有光滑套（214）。 5 .根据权利要求1所述的一种新型面料切割装置，其特征在于，运输支架（111）上加设有连接板（113），运输支架（111）与连接轴（212）通过连接板（113）连接在一起；连接板（113）上开设有条形槽（114），连接轴（212）穿过连接板（113）上的条形槽（114）与运输支架（111）连接并通过螺母（4）锁紧。 6 .根据权利要求1所述的一种新型面料切割装置，其特征在于，圆形刀片（211）与连接轴（212）通过滚动轴承（5）连接，滚动轴承（5）上加设有螺栓（6），滚动轴承（5）通过螺栓（6）顶紧连接轴（212）与连接轴（212）连接。 7 .根据权利要求1所述的一种新型面料切割装置，其特征在于，在导向板（312）末端加设有收集箱（7）。

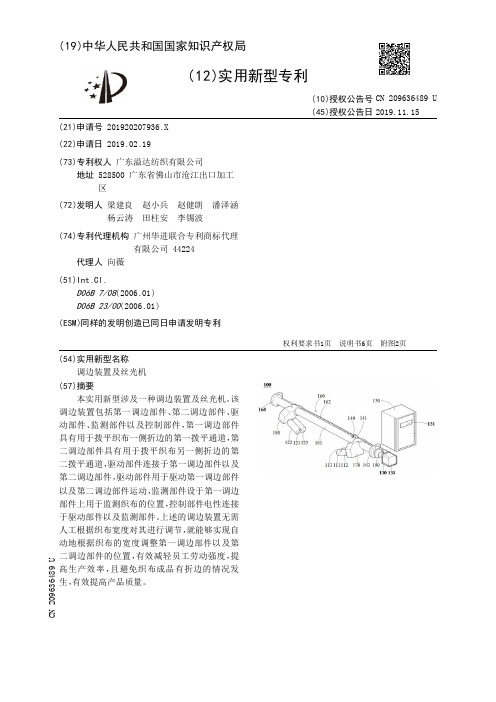

【CN209636489U】调边装置及丝光机【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920207936.X(22)申请日 2019.02.19(73)专利权人广东溢达纺织有限公司地址 528500 广东省佛山市沧江出口加工区(72)发明人梁建良　赵小兵　赵健朗　潘泽涵　杨云涛　田柱安　李锡波　(74)专利代理机构广州华进联合专利商标代理有限公司 44224代理人向薇(51)Int.Cl.D06B 7/08(2006.01)D06B 23/00(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称调边装置及丝光机(57)摘要本实用新型涉及一种调边装置及丝光机。

该调边装置包括第一调边部件、第二调边部件、驱动部件、监测部件以及控制部件，第一调边部件具有用于拨平织布一侧折边的第一拨平通道，第二调边部件具有用于拨平织布另一侧折边的第二拨平通道，驱动部件连接于第一调边部件以及第二调边部件，驱动部件用于驱动第一调边部件以及第二调边部件运动，监测部件设于第一调边部件上用于监测织布的位置，控制部件电性连接于驱动部件以及监测部件。

上述的调边装置无需人工根据织布宽度对其进行调节，就能够实现自动地根据织布的宽度调整第一调边部件以及第二调边部件的位置，有效减轻员工劳动强度，提高生产效率，且避免织布成品有折边的情况发生，有效提高产品质量。

权利要求书1页说明书6页附图2页CN 209636489 U 2019.11.15C N 209636489U权　利　要　求　书1/1页CN 209636489 U1.一种调边装置，其特征在于，包括第一调边部件、第二调边部件、驱动部件、监测部件以及控制部件，所述第一调边部件具有用于拨平织布一侧折边的第一拨平通道，所述第二调边部件具有用于拨平所述织布另一侧折边的第二拨平通道，所述驱动部件连接于所述第一调边部件以及所述第二调边部件，所述驱动部件用于驱动所述第一调边部件以及所述第二调边部件运动，所述监测部件设于所述第一调边部件上用于监测所述织布的边缘位置，所述控制部件电性连接于所述驱动部件以及所述监测部件。

一种经编机[发明专利]

专利名称：一种经编机
专利类型：发明专利
发明人：赵美燕
申请号：CN201610483683.X 申请日：20160628
公开号：CN105947794A
公开日：
20160921
专利内容由知识产权出版社提供
摘要：本发明涉及一种经编机。

包括一开设有凹槽的底座，底座为长方形底座；四根平行设置的钢管，第一钢管、第二钢管、第三钢管和第四钢管，第一钢管、第二钢管、第三钢管和第四钢管均设于底座的凹槽内，且第一钢管焊接于底座一长侧边的内侧面，第四钢管焊接于底座另一长侧边的内侧面，第二钢管和第三钢管并排设置在底座凹槽的中间；两块钢板，两块钢板的其中一边分别焊接于底座两长侧边的外侧面，且钢板与水平地面间呈锐角。

本发明底座两长侧边的外侧面均设置一带倾斜角度的钢板，便于经编盘头的上下滚动；两长侧边都可以进行组装操作，与单独一个长侧边组装相比，大大节省了材料，降低了成本。

申请人：新昌县五羊机械厂
地址：312500 浙江省绍兴市新昌县澄潭镇枣元村
国籍：CN
代理机构：杭州浙科专利事务所(普通合伙)
代理人：吴秉中
更多信息请下载全文后查看。

【CN209582725U】一种皮带宽度可调的传送装置【专利】

7 .根据权利要求6所述的皮带宽度可调的传送装置，其特征在于：所述第二皮带轮、所述第三皮带轮均与皮带轮安装板转动连接，所述皮带轮安装板固定设置在所述皮带轨道上。
8 .根据权利要求1所述的皮带宽度可调的传送装置，其特征在于：所述皮带张紧轮与皮带张紧块转动连接，所述皮带张紧块与所述皮带轨道滑动连接，所述皮带轨道上设有张紧调整板，所述张紧调整板与所述皮带张紧块相匹配。
背景技术 [0002] 汽车离合器从动盘是离合器的一个重要组成部分，其作用为通过摩擦转换，把发动机的扭矩传给变速器，减小传动系的振动和冲击，完成“离”、“合”任务。其结构包含从动盘本体、摩擦片、从动盘毂、预减震装置、减震器弹簧等，通过从动盘铆钉和摩擦片铆钉进行铆接装配而成。在铆接装配过程中，因离合器从动盘采用铆钉连接，所以需要对铆钉铆接情况进行检测，以防止有漏铆、铆接变形等缺陷。而离合器的外径大小差异较大 (160mm～ 360mm) ，面对不同型号的离合器，通常需要不同的生产线实现离合器的在线检测，而设置不同的生产线耗费巨大，且生产线的更换也会浪费时间，降低检测、生产效率。
实用新型内容 [0003] 本实用新型的目的是提供一种皮带宽度可调的传送装置，以解决上述现有技术存在的问题，使传送装置的皮带宽度可调，以适应不同的离合器型号，节约生产线成本，提高生产、检测效率。 [0004] 为实现上述目的，本实用新型提供了如下方案： [0005] 本实用新型提供了一种皮带宽度可调的传送装置，包括两个平行设置的皮带轨道、主动轮、主轴、第一皮带轮和皮带，所述主轴与所述皮带轨道垂直设置且转动连接，所述主动轮固定在所述主轴上，所述主轴上设有两个所述第一皮带轮，所述第一皮带轮与所述主轴轴向滑动连接，所述皮带轨道的两端均转动连接有皮带张紧轮，所述皮带张紧轮、所述第一皮带轮上套设有一所述皮带；两个所述皮带轨道之间垂直设有调节丝杆，所述调节丝杆上套设有丝杆螺母固定块，所述丝杆螺母固定块与至少一个所述皮带轨道固定连接，所述调节丝杆的一端设有丝杆支撑座，所述丝杆支撑座固定在底板上。 [0006] 进一步的，所述调节丝杆的一端连接有手轮。 [0007] 进一步的，所述调节丝杆为双向丝杆，所述丝杆螺母固定块为两个，两个所述丝杆螺母固定块分别与一所述皮带轨道固定连接。 [0008] 进一步的，所述底板上设有滑轨，所述滑轨与所述调节丝杆平行，所述滑轨上匹配有滑块，所述滑块与至少一个所述皮带轨道固定连接。 [0009] 进一步的，所述主轴为六方轴，所述第一皮带轮外侧设有皮带轮压板，所述皮带轮压板为U型槽，所述第一皮带轮位于所述皮带轮压板的 U型槽内，所述皮带轮压板套设在所述主轴上且与所述主轴滑动连接，所述皮带轮压板的两翼与所述皮带轨道固定连接。 [0010] 进一步的，所述第一皮带轮的两侧分别设有第二皮带轮和第三皮带轮，所述第二皮带轮和所述第三皮带轮均与所述皮带轨道转动连接，所述皮带依次套设在所述第二皮带轮的上侧、所述第一皮带轮的下侧和所述第三皮带轮的上侧。 [0011] 进一步的，所述第二皮带轮、所述第三皮带轮均与皮带轮安装板转动连接，所述皮

【CN209779114U】一种剑杆机的幅宽调节装置【专利】

权利要求书1页说明书4页附图3页
CN 209779114 U
CN 209779114 U
权利要求书
1/1 页
1 .一种剑杆机的幅宽调节装置，包括固定台(1)、移动台(2)和设置于移动台(2)下方的连接台(3) ，所述连接台(3)设置于固定台(1)靠近移动台(2)的一侧，其特征在于，所述连接台(3)设置为中部镂空的方形框体，所述连接台(3)的两条长边所在的内侧壁沿其长度方向设置有滑槽(4) ，所述移动台 (2)的下方固定连接有滑块 (5) ，所述移动台 (2)的滑块 (5)通过滑槽(4)滑动连接于连接台(3) ，所述移动台(2)的下方设置有调节装置(6) ，所述调节装置 (6) 包括移动杆 (601) 、转动片(602) 和设置于移动杆 (601)上方的若干推片(603) ，所述转动片 (602) 设置有两个且均设置于连接台 (3)的侧壁内部，所述转动片 (602)的端面中心垂直于转动片(602)固定连接有转轴(7) ，所述转轴(7)的另一端穿设于连接台 (3)的侧壁设置有驱动装置(8) ，所述驱动装置(8)固定连接于连接台(3) ，所述移动杆(601)设置有两个且分别转动连接于两个转动片(602)的边缘部分，所述移动杆 (601)竖直放置且远离转动片 (602)的一端固定连接有连杆(9) ，所述连杆(9)垂直于移动杆(601)且将两个移动杆(601) 连接，所述推片(603)平行于移动杆(601)且固定连接于连杆(9)。
6 .根据权利要求5所述的一种剑杆机的幅宽调节装置，其特征在于，所述推片(603)的两侧面均固定连接有弹性片(20)。
2
CN 209779114 U
说明书
1/4 页
一种剑杆机的幅宽调节装置

【CN209430700U】一种皮带装置上使用的调节块【专利】

4CN 209430700 U
说明书附图
1/1 页
图1
图2
图3
实用新型内容 [0003] 为了解决上述问题，本实用新型提供了一种适用在滑块皮带装置上的一体成型皮带调节块。 [0004] 为了实现上述目的，本实用新型提供了一种皮带装置上使用的调节块，包括滑块皮带装置和皮带压块，所述的滑块皮带装置上设有相对滑块皮带装置移动的移动块，所述的滑块皮带装置上设有调节块，所述的调节块顶部设有供移动块滑动的凹槽，所述的凹槽上设有与移动块相连接的螺孔，所述的调节块上设有容纳皮带压块的容纳槽，所述的容纳槽为三面开口的空腔，所述的容纳槽的底部设有与皮带压块上的皮带齿形对应形状的凹块。 [0005] 优选的，所述的容纳槽与凹槽间设置有供螺钉穿过固定皮带用的螺钉孔。 [0006] 优选的，所述的凹块为若干个半圆形状组合而成。 [0007] 优选的，所述的调节块为一体成型。 [0008] 与现有技术相比，本实用新型的有益效果是：本实用新型提供的一种皮带装置上使用的调节块，该皮带调节块采用一体成型构成，结构简单，制作方便，皮带调节上容纳槽的设置可以很好的固定皮带，而且容纳槽内的凹块的设置进一步配合皮带的装配，防止了调节块与滑块皮带装置不吻合不吻合，减少了对滑块皮带装置造成破损，增加了皮带装置的寿命。
(51)Int .Cl . F16H 7/18(2006 .01)
(10)授权公告号 CN 209430700 U (45)授权公告日 2019.09.24
( 54 )实用新型名称一种皮带装置上使用的调节块
( 57 )摘要本实用新型公开了一种皮带装置上使用的

【CN209798209U】一种机布边张力控制装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920388268.5(22)申请日 2019.03.26(73)专利权人青岛海福机械制造有限公司地址 266000 山东省青岛市黄岛区王台镇观里路317号(72)发明人韩洪斌　(74)专利代理机构北京中济纬天专利代理有限公司 11429代理人赵园园(51)Int.Cl.D03D 47/40(2006.01)D03D 49/12(2006.01)(54)实用新型名称一种机布边张力控制装置(57)摘要本实用新型公开了一种机布边张力控制装置，具体涉及纺织机械领域，包括底座，所述底座顶部设有导向架，所述导向架内部设有收纳槽，所述收纳槽内部设有滚轴，所述导向架外壁设有固定块，所述底座与固定块连接处设有滑槽，所述滑槽一侧设有刻度纹，所述导向架一侧设有定位架，所述定位架内壁设有防护垫。

本实用新型通过设有导向架和固定块，经固定块在收纳槽内的位置移动，调节经线进口位置的横向输送，对经线进线位置的宽度限制，避免经线输送时角度偏差或张力不足造成纺织品外观的损害，且两弧形的导向架可避免进线位置宽度多大造成的松弛，单次调节即可保证纺织的经线宽度调节。

权利要求书1页说明书3页附图3页CN 209798209 U 2019.12.17C N 209798209U权　利　要　求　书1/1页CN 209798209 U1.一种机布边张力控制装置，包括底座(1)，其特征在于：所述底座(1)顶部设有导向架(2)，所述导向架(2)内部设有收纳槽(3)，所述收纳槽(3)内部设有滚轴(4)，所述导向架(2)外壁设有固定块(5)，所述底座(1)与固定块(5)连接处设有滑槽(6)，所述滑槽(6)一侧设有刻度纹(7)，所述导向架(2)一侧设有定位架(8)，所述定位架(8)内壁设有防护垫(9)。

2.根据权利要求1所述的一种机布边张力控制装置，其特征在于：所述滑槽(6)纵向贯穿底座(1)，所述滑槽(6)截面形状设置为“工”字型，所述滑槽(6)与固定块(5)相适配。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920230618.5
(22)申请日 2019.02.23
(73)专利权人嘉兴市鑫诚经编有限公司
地址 314300 浙江省嘉兴市海盐百步镇超
同村工业区B区
(72)发明人金沈江　
(51)Int.Cl.
D04B 27/36(2006.01)
(ESM)同样的发明创造已同日申请发明专利
(54)实用新型名称一种经编机的宽边调节装置(57)摘要本实用新型公开了一种经编机的宽边调节装置，包括经编机机架和松边张力器，松边张力器设置有两个且两个松边张力器分别设置于经编织物的左右两侧，松边张力器包括支撑块和压边装置，支撑块的上下面沿其厚度方向设置有贯穿于支撑块的通孔一，通孔一靠近于支撑块的一侧面壁且其内部设置有支撑杆，支撑块靠近通孔一的左右侧面设置有连通通孔一的螺纹孔一，螺纹孔一内设置有调节螺栓，支撑轴的下端设置有固定装置，支撑块的前侧面沿其宽度方向设置有安置孔，支撑块远离压边装置的一侧壁设置有支撑装置，上述装置解决了传统经编机中经编织物存在的松边现象，提高了经编机的经编质量，减小了经编机出现断纱停机的几率，进而提高了经
编效率。

权利要求书2页说明书4页附图3页CN 209602740 U 2019.11.08
C N 209602740
U
权　利　要　求　书1/2页CN 209602740 U
1.一种经编机的宽边调节装置，其特征在于，包括经编机机架(1)和设置于经编机机架(1)一侧的松边张力器(2)，所述松边张力器(2)设置于经编机机架(1)的出料端，所述松边张力器(2)设置有两个且两个松边张力器(2)分别设置于经编织物的左右两侧，所述松边张力器(2)包括支撑块(201)和设置于支撑块(201)上的压边装置(202)，所述支撑块(201)的上下面沿其厚度方向设置有贯穿于支撑块(201)的通孔一，所述通孔一靠近于支撑块(201)的一侧面壁且其内部设置有支撑杆(3)，所述支撑杆(3)通过通孔一可滑动连接于支撑块(201)，所述支撑块(201)靠近通孔一的左右侧面设置有连通通孔一的螺纹孔一，所述螺纹孔一内设置有调节螺栓(4)，所述支撑杆(3)的下端设置有固定装置(5)，所述支撑块(201)的前侧面沿其宽度方向设置有安置孔，所述压边装置(202)通过安置孔固定连接于支撑块(201)，所述压边装置(202)包括调节杆(2021)和设置于调节杆(2021)一端的压轮(2022)，所述调节杆(2021)外设置有支撑轴(6)，所述支撑轴(6)上开设有通孔二，所述调节杆(2021)通过通孔二可滑动连接于支撑轴(6)，所述支撑轴(6)的侧壁设置有贯穿于通孔二的螺纹孔二，所述调节螺栓(4)设置于螺纹孔二内且一端抵紧于调节杆(2021)，所述支撑轴(6)远离调节杆(2021)的一端设置于安置孔内且其侧壁的调节螺栓(4)穿设于支撑块(201)的上侧壁并且一端抵紧于支撑轴(6)，所述压轮(2022)通过轴承转动连接于调节杆(2021)，所述压轮(2022)的侧壁均匀设置有刺针(7)，所述支撑块(201)远离压边装置(202)的一侧壁设置有支撑装置(8)。

2.根据权利要求1所述的一种经编机的宽边调节装置，其特征在于，所述支撑装置(8)包括支杆(801)和设置于支杆(801)一端的横杆(802)，所述支撑块(201)的一端转动连接有固定轴(9)，所述固定轴(9)垂直于支撑块(201)且其侧壁设置有贯穿于固定轴(9)的通孔三，所述固定轴(9)的侧壁设置有连通于通孔三的螺纹孔三，所述调节螺栓(4)设置于螺纹孔三内且其一端抵紧于支杆(801)，所述横杆(802)焊接于支杆(801)靠近压轮(2022)的一侧且其直径与支杆(801)的直径相同。

3.根据权利要求2所述的一种经编机的宽边调节装置，其特征在于，所述固定装置(5)包括支撑座(501)和设置于支撑座(501)上的紧定螺栓(502)，所述支撑座(501)设置为半圆柱体结构且其侧平面固定连接于经编机机架(1)，所述支撑座(501)的前后面与弧形侧面均设置有弧形通槽(10)，所述弧形通槽(10)之间相互连通，所述支撑杆(3)设置于弧形侧面的弧形通槽(10)内，所述紧定螺栓(502)设置有两个且两个紧定螺栓(502)分别设置于支撑杆
(3)的两侧并穿设置于支撑座(501)前后面的弧形通槽(10)中。

4.根据权利要求3所述的一种经编机的宽边调节装置，其特征在于，所述横杆(802)上设置有套筒(11)，所述套筒(11)转动连接于横杆(802)，所述套筒(11)的外侧壁沿其长度方向设置有螺旋型凸棱(12)。

5.根据权利要求4所述的一种经编机的宽边调节装置，其特征在于，所述支撑装置(8)远离压轮(2022)的一侧设置有毡板(13)，所述毡板(13)沿经编织物的幅宽方向设置，所述毡板(13)的外侧设置有调节装置(14)。

6.根据权利要求5所述的一种经编机的宽边调节装置，其特征在于，所述调节装置(14)包括转轴(1401)和设置于转轴(1401)上的固定杆(1402)，所述转轴(1401)的两端分别转动连接有弧形支撑板(15)，所述弧形支撑板(15)的下方固定连接有竖杆(16)，所述竖杆(16)固定连接于经编机机架(1)，所述固定杆(1402)设置为L型结构且其一端固定连接于转轴
2。
