伺服驱动器专用电抗器 单相交流电抗器 上海民恩厂家直销

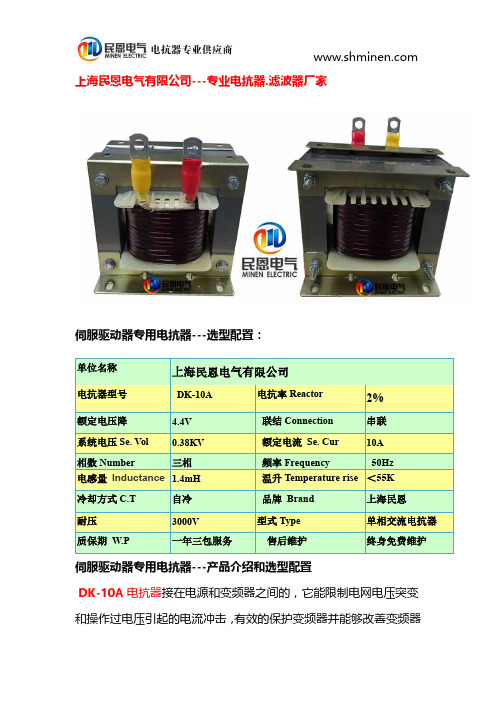

上海民恩电气有限公司---专业电抗器.滤波器厂家伺服驱动器专用电抗器---选型配置：伺服驱动器专用电抗器---产品介绍和选型配置DK-10A 电抗器接在电源和变频器之间的，它能限制电网电压突变和操作过电压引起的电流冲击，有效的保护变频器并能够改善变频器单位名称上海民恩电气有限公司电抗器型号DK-10A 电抗率Reactor 2%额定电压降 4.4V 联结Connection 串联系统电压Se.Vol 0.38KV 额定电流Se.Cur 10A 相数Number三相频率Frequency50Hz电感量Inductance 1.4mH 温升Temperature rise ＜55K 冷却方式C.T 自冷品牌Brand 上海民恩耐压3000V 型式Type 单相交流电抗器质保期W.P一年三包服务售后维护终身免费维护的功率因数，抑制变频器输入电网的谐波电流;输入交流电抗器限制以谐波形式出现的电路反馈。

它们还可以降低因为转换直流连接电容器中的输入整流器而导致的交流电流及其频率。

伺服驱动器专用电抗器---性能特点铁芯采用优质硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来，铁芯端面采用高品质防锈漆喷涂工艺，解决了电抗器铁芯表面生锈问题。

在运行中大大减小了噪音和振动。

电抗器均采用真空浸漆工艺，经高温热烘固化。

线圈有良好的绝缘性能，整体机械强度高，防潮性能好线圈采用F、H级绝缘系统，大大提高了长期运行的可靠性。

温升低，损耗小，成本低，综合利用率高。

体积小，重量轻，占用空间小，便于安装。

伺服驱动器专用电抗器---型号含义伺服驱动器专用电抗器---产品介绍◆电源对其它设备有明显的干扰（干扰、过压）◆电源相间电压不平衡＞额定电压的2.0%◆阻抗极低的线路（动力变压器为变频器额定值的10倍多）◆在一条线路上为减小线电流而安装的大量变频器◆使用cosφ（功率因数）校正电容或功率因数校正单元伺服驱动器专用电抗器---接线方式伺服驱动器专用电抗器---产品实物图伺服驱动器专用电抗器---电抗器技术参数1、额定工作电压：220V/50Hz或380V/50Hz2、额定工作电流：5A至1600A@40℃3、抗电强度：铁芯－绕组3500VAC/50Hz/10mA/10s无飞弧击穿4、绝缘电阻：1000VDC绝缘阻值≥100MV5、电抗器噪音：小于65dB6、防护等级：IP007、绝缘等级：F级以上8、产品执行标准：IEC289:1987电抗器GB10229-88电抗器(eqv IEC289:1987)JB9644-1999半导体电气传动用电抗器备注：以上产品尺寸发生变化时，公司不再另行通知！准确尺寸请联系公司销售人员。

上海民恩电气有限公司无功补偿柜用低压串联电抗器系列产品型号众多，有线绕和箔绕两种，均可根据客户实际需要设计加工。

我公司设计的电抗器可以配套各种国内外品牌电容器，性能稳定，质量可靠；我们也可以根据您提供的技术参数，技术要求非标设计加工。

我公司向客户保证每一台产品出厂前均经过检测合格后才包装发出，请您放心购买！如有疑问可联系我们！常用民恩滤波补偿电抗器型号：ＣＫＳＧ，ＬＫＳＧ，ＣＫＤＧ，ＬＫＤＧ，ＭＥ／ＬＫＳＧ；电容器型号：ＢＳＭＪ，ＢＫＭＪ，ＢＺＭＪ，ＡＳＭＪ等；电抗率常用６％，７％，１２％，１４％；不常用的电抗率１％，４．５％，５％，１３％等。

如有疑问请您咨询技术。

串联电抗器型号CKSG-3.6/0.45-6%型式Type低压串联电抗器电抗率Reactor 6%电抗器容量Rated power 3.6kvar 联结Connection 串联电压Se.Vol0.45KV 电流Se.Cur 72.1A 相数Number of phases 三相频率Frequency 50Hz 电感量Inductance 0.733mH 温升Temperature rise ＜65K 冷却方式Cooling Type 自冷品牌Brand 上海民恩配套电容器容量60kvar 配套电容电压0.45KV 质保期Warranty period一年三包服务售后维护终身免费维护一.CKSG-3.6/0.45-6%串联电抗器型号含义（标示图）CK S G-3.6/0.45-6%额定电抗率6%（抑制5次7次谐波）系统额定电压0.45KV额定容量 3.6kvar干式铁芯自然冷却三相串联串联电抗器抑制5次7次谐波的民恩滤波补偿电抗器改如何选择呢？根据我公司多年为客户选配电抗器的经验得出以下结论；K值取4.5%~7%针对5次7次谐波抑制效果比较好，但是考虑到安全问题通常电抗率会选到6%或者7%。

这样也是因为离谐振点稍微远些。

包括国内外很多品牌电抗率都选择在7%.加装电抗器的目的是吸收抑制电网中的5次7次谐波；例如：CKSG-3.6/0.45-6%电抗率选择6%也是这个原因。

90KW电机专用配套电抗器|90KW输出电抗器90KW电机专用配套电抗器|90KW输出电抗器选择首先我们考虑两个因素入手，一个是前面的变频器功率，一个是电动机的实际使用情况。

当然还要考虑到现场的其他因素。

一般90KW的电机前面配的变频器都会大一档功率选择110KW 的，大概的额定电流220个电流左右。

用在变频器与电机之间的电抗器，是滤除变频器产生的谐波和干扰的，所以电机输出电抗器的电流选择在275A左右，主要考虑到谐波可能会事电流放大。

留有一定的余量。

具体详情请致电电抗器厂家下面我们认识一下输出电抗器相关介绍更多相关产品了解90KW电机专用配套电抗器|90KW输出电抗器90KW电机专用配套电抗器|90KW输出电抗器厂家承诺：货源充足，现货供应。

服务周到，免费提供相关咨询，相关技术指导, 相关问题帮您解决。

做工精良，外观精致，质量稳定可靠厂家提供，说明书，合格证，防护标识等。

运输时间，已经签订专线物流运输，运输保证。

包装箱牢固可靠，保证产品运输安排。

名称输出电抗器别名出线电抗器适用设备变频器，电机作用抑制合闸涌流电机功率90KW型号CXL-275A相数三相电流250A冷却方式自冷电压380V产地上海耐压3000V变频器厂家建议加装输出电抗器（输出电抗器串联在变频器输出侧(U、V、W)和电动机之间，用于限制电动机连接电缆的容性充电电流和电动机绕组的电压上升率，减小变频器功率器件动作时产生的干扰和冲击。

在变频器与负载电动机之间的连接电缆超过50m时，应配置输出电抗器）90KW电机专用配套电抗器|90KW输出电抗器90KW电机专用配套电抗器|90KW输出电抗器在实际应用中的效果变频器和调速器是采用变频的方式调速的，所以在调速的时候经常会产生高次谐波和产生波形畸变，会影响设备正常使用，为此，须在输出端加装一个输出电抗器，用于滤出谐波电压和谐波电流，改善电网质量。

90KW电机专用配套电抗器|90KW输出电抗器根据现场情况必须考虑输出电抗器的因素这个是要根据现场情况来的，线路在50m--150m之间一般是最好加电抗器，但是变频器功率小于37KW时有时处于成本考虑，可以不加。

电容器串联电抗器上海民恩电气有限公司我公司主要从事电抗器，智能电容器类产品的设计，销售，开发，产品涉及多个领域；我们致力于电气行业的发展，力求为客户提供一套完善的服务体系；高性价比的产品，优质的售后服务为您解决后顾之忧；我们将诚信，务实，倾心，倾力的为您服务，您的满意是我们最大的收获；我们在不断的努力，我相信我们一定会做的更好。

以下是电力补偿系统中补偿柜最常用的低压和高压电抗器产品的简单介绍；如需详细资料敬请联系我们。

串联电抗器的作用：接入串联电抗器，电容器电压升高系数-K=1d1如K=6%1.0610.061≈-d=即运行电压升高6%，工作电流也随之大约6%。

运行经验认为，装有串联电抗器的电容器容量占2/3及以上时，则不会产生谐波谐振，能有效地吸收电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效地抑制合闸涌流及操作过电压，有效地保护了电容器。

串联电抗器结构特点：1.该电抗器分为三相和单相两种，均为铁心干式。

2.铁芯采用优质低损耗进口冷轧取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，以保证电抗气隙在运行过程中不发生变化。

3.线圈采用H级或C级漆包扁铜线绕制，排列紧密且均匀，外表不包绝缘层，具有极佳的美感且有较好的散热性能。

4.电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能安全地无噪音地运行。

5.电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升，确保具有较好的滤波效果。

6.外露部件均采取了防腐蚀处理，引出端子采用冷压铜管端子。

7.该电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点，可与国外知名品牌相媲美。

串联电抗器使用环境条件：1.海拔高度不超过2000米。

2.运行环境温度-25℃～+45℃，相对湿度不超过90%。

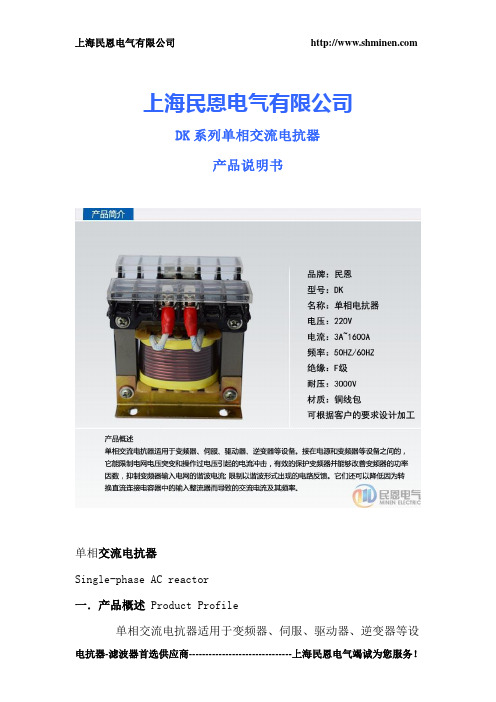

上海民恩电气有限公司DK系列单相交流电抗器产品说明书单相交流电抗器Single-phase AC reactor一．产品概述Product Profile单相交流电抗器适用于变频器、伺服、驱动器、逆变器等设备。

接在电源和变频器等设备之间的，它能限制电网电压突变和操作过电压引起的电流冲击，有效的保护变频器并能够改善变频器的功率因数，抑制变频器输入电网的谐波电流; 限制以谐波形式出现的电路反馈。

它们还可以降低因为转换直流连接电容器中的输入整流器而导致的交流电流及其频率。

用于负载侧时，电机电流流经这些电抗器可以补偿长电缆的电容性电荷反转电流，用于平滑滤波，降低瞬变电压dv/dt，延长电机寿命。

降低电机的噪音，降低涡流损耗、降低输入高次谐波造成的漏电流、保护变频器内部的功率开关器件。

二．DK电抗器结构特点Construction Features1.铁心采用优质低损耗冷轧硅钢片，铁心柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，气隙间及铁饼与铁轭间采用耐高温高强度粘接剂粘接，以保证电抗气隙在运行过程中不发生变化，同时有效减少铁芯饼之间的震动，从而降低噪音。

2.线圈采用F/H级绝缘系统，有良好的绝缘性能和耐温性能。

3.电抗器采用整体压力浸漆工艺，经高温热烘固化后产品整体机械强度高，防潮性能好；产品在运行中大大降低了噪声和振动，有效提高了产品长期运行的可靠性。

三. DK电抗器性能参数Performance Parameters1. 额定工作电压：220V/50Hz2. 额定工作电流：5A至1600A@40℃3. 抗电强度：铁芯－绕组3500VAC/50Hz/10mA/10s无飞弧击穿4. 绝缘电阻：>100MΩ5. 电抗器噪音：<65dB6. 防护等级：IP007. 绝缘等级：F/H级8. 产品执行标准：GB10229-88电抗器 /JB9644-1999半导体电气传动用电抗器四. DK电抗器型号含义Model Description五．DK 电抗器接线方式 Connection mode六. DK 电抗器产品型号及技术参数 Model and technical parameters电抗器型号 图号 额定电流 A 压降V电感mH 外型尺寸L W H A BDK-3-2.8 A3 4.4 4.67 80 65 90 55 45 DK-5-2.8 5 4.4 2.8 80 65 90 55 45 DK-10-1.4 10 4.4 1.480 65 90 55 45DK-12-1.167 12 4.4 1.167 85 90 95 65 64 DK-15-0.934 15 4.4 0.934 85 90 95 65 64 DK-20-0.7 20 4.4 0.785 90 95 65 64DK-25-0.56254.4 0.56 96 90 110 84 70DK-30-0.46730 4.4 0.467 96 90 110 84 70 DK-40-0.35 40 4.4 0.35 96 110 110 84 70 DK-50-0.28 50 4.4 0.28 170 100 160 80 70 DK-60-0.233 B 60 4.4 0.233 170 100 160 80 70 DK-80-0.175 804.4 0.175 170120 160 80 90 DK-100-0.127100 4.4 0.14 170140160 80 100DK-120A 、DK-130A 、DK-150A 、DK-180A 、DK-200A 、DK-220A 、DK-250A 、DK-280A 、DK-300A 、DK-350A 、DK-400A 、DK-450A 、DK-500A 、DK-600A 、DK-650A 、DK-700A 、DK-800A 、DK-900A 、DK-1000A 、DK-1200A 等。

制动单元制动电阻箱波纹电阻器铝壳电阻器上海民恩电气有限公司主营变频器配套系列产品：制动单元，制动电阻，输入电抗器，输出电抗器，直流电抗器，滤波器，变压器等产品；产品质量保证，价格实惠，欢迎来电咨询！22KW变频器配套专用制动单元CDBR-2022C制动单元上海民恩厂家直销技术参数：1）配置制动单元型号：CDBR-2022C2）适配变频器功率：22KW3）制动单元品牌：上海民恩4）额定电流：15A5）峰值电流：50A6）最小阻值：6.8Ω7）斩波电压：DC380V8）外形及安装尺寸：见表格9）制动方式：能耗式10）包装：纸箱包装1）设计加工周期：3个工作日（常规型号现货）12）售后服务：国家三包1年，免费提供技术咨询，技术指导,安装指导13）产品咨询：请联系上海民恩客服22KW变频器配套专用制动单元CDBR-2022C制动单元上海民恩厂家直销产品概述当传动应用中需要电机快速或精确的减速时，为了获得所需的制动转矩，并避免在减速过程中产生过高的泵升电压影响设备的安全运行，应当使用CDBR系列制动单元。

CDBR系列制动单元是采用德国技术生产制造的低成本能耗式制动单元，配合适当的制动电阻后可以将调速电机在减速过程中所产生的再生电能加以吸收消耗在电阻上，同时获得良好的制动效果。

CDBR是将电机在调速过程中所产生的再生电能直接消耗在制动电阻上，所需的设备简单，成本较低。

所有的CDBR产品，均来自高度可靠的设计和精良的制造技术，CDBR的每一件产品都能发挥最大的效能。

（产品接线图）（产品性能测试）22KW变频器配套专用制动单元CDBR-2022C制动单元上海民恩厂家直销产品规格及技术参数产品型号额定电流峰值电流最小阻值斩波电压图号尺寸/(mm)配线L W H L1W1CDBR-2022C15A50A 6.8DC380V P1240100153228704-6 CDBR-2030C25A75A10240100153228704-6CDBR-4030C15A50A20DC630VDC660VDC690VDC730V 240100153228704-6CDBR-4045C25A75A13.6240100153228704-6 CDBR-4055C27A85A12.5240100153228704-6 CDBR-4075C30A100A10P232018716330412016-36DC760VCDBR-4110C50A150A6.832018716330412016-36CDBR-4160C70A200A532018716330412016-36CDBR-4220C85A300A3.232018716330412016-36CDBR-4300C110A450A2.537025019035521025-50CDBR-6045C25A75A 40DC1000VDC1050VDC1100VDC1150VDC1200VP1240100153228704-6CDBR-6300C110A450A5P237025019035521016-36一．22KW变频器配套专用制动单元CDBR-2022C制动单元上海民恩厂家直销产品特点：1.重载型CDBR系列2.电压、功率范围：220V-690V；15KW-400KW;（内置散热风扇）3.应用性：适用于各种进口、国产低压变频器（三相异步、永磁同步电机）。

上海民恩电气有限公司无功补偿柜用低压串联电抗器系列产品型号众多，有线绕和箔绕两种，均可根据客户实际需要设计加工。

我公司设计的电抗器可以配套各种国内外品牌电容器，性能稳定，质量可靠；我们也可以根据您提供的技术参数，技术要求非标设计加工。

我公司向客户保证每一台产品出厂前均经过检测合格后才包装发出，请您放心购买！如有疑问可联系我们！常用滤波电抗器型号：ＣＫＳＧ，ＬＫＳＧ，ＣＫＤＧ，ＬＫＤＧ，ＭＥ／ＬＫＳＧ；电容器型号：ＢＳＭＪ，ＢＫＭＪ，ＢＺＭＪ，ＡＳＭＪ等；电抗率常用６％，７％，１２％，１４％；不常用的电抗率１％，４．５％，５％，１３％等。

如有疑问请您咨询技术。

串联电抗器型号CKSG-5.4/0.45-6%型式Type低压串联电抗器电抗率Reactor 6%电抗器容量Rated power 5.4kvar 联结Connection 串联电压Se.Vol0.45KV 电流Se.Cur 115A 相数Number of phases 三相频率Frequency 50Hz 电感量Inductance 0.459mH 温升Temperature rise ＜65K 冷却方式Cooling Type 自冷品牌Brand 上海民恩配套电容器容量90kvar 配套电容电压0.45KV 质保期Warranty period一年三包服务售后维护终身免费维护一.CKSG-5.4/0.45-6%串联电抗器型号含义（标示图）CK S G-5.4/0.45-6%额定电抗率6%（抑制5次7次谐波）系统额定电压0.45KV额定容量 5.4kvar干式铁芯自然冷却三相串联串联电抗器抑制5次7次谐波的滤波电抗器改如何选择呢？根据我公司多年为客户选配电抗器的经验得出以下结论；K值取4.5%~7%针对5次7次谐波抑制效果比较好，但是考虑到安全问题通常电抗率会选到6%或者7%。

这样也是因为离谐振点稍微远些。

包括国内外很多品牌电抗率都选择在7%.加装电抗器的目的是吸收抑制电网中的5次7次谐波；例如：CKSG-5.4/0.45-6%电抗率选择6%也是这个原因。
