变电站直流监测中常见问题分析

变电站直流接地故障分析与对策变电站作为电力系统的重要组成部分，经常发生各种故障。

其中直流接地故障是一个常见问题，可能会对电力系统造成严重影响。

因此，对于变电站直流接地故障的分析和对策至关重要。

一、直流接地故障直流接地故障是指直流电源出现故障，使得电源正极或负极与地之间存在不正常的电阻，从而导致电流在接地点处集中，容易引发火灾或电器损坏。

直流接地故障主要有以下几种情况：1. 直流电源正极或负极与地之间出现短路故障，引起大量电流流过接地点。

直流接地故障会对电力系统带来严重危害，主要包括以下几点：1. 引起设备损坏。

直流接地故障会使电器设备的绝缘击穿或过热，从而导致设备损坏。

2. 出现安全事故。

高电压的直流接地电流易引起设备过热，短路等异常情况，从而造成电气火灾。

3. 影响电力系统稳定运行。

直流接地电流将引起电力系统电压的波动和不稳定，从而影响电力系统的稳定运行。

1. 加强维护。

定期对变电站直流电源的运行情况进行维护和检查，及时发现并排除潜在故障。

2. 安装保护措施。

采用现代保护装置，如直流故障指示器、直流接地电流保护、直流故障录波器等来对变电站直流接地故障进行保护。

3. 增加绝缘措施。

在变电站中增加绝缘措施，使得接地电阻降低到一个安全范围内，从而能够减少直流接地电流。

4. 提高人员素质。

定期培训变电站管理人员和操作人员的专业知识和技能，提高人员的意识和素质，防止出现意外事故。

四、结论直流接地故障是变电站常见的故障之一，可能会对电力系统造成严重影响。

因此，采取有效措施来预防和处理直流接地故障是十分必要的。

这需要我们不断加强管理、维护和改善设备，提高人员素质，避免出现不必要的损失和安全事故。

变电检修中常见问题及处理对策变电检修是电力系统运行中的重要环节，也是确保电网安全可靠运行的关键步骤。

在变电检修过程中，常常会遇到一些常见问题，这些问题如果不及时处理，就有可能对电网安全运行造成影响。

针对变电检修中常见问题，及时采取对策是非常必要的。

下面就针对变电检修中常见问题进行详细的分析，并提出相应的处理对策。

问题一：设备老化导致的故障在变电站设备长时间运行后，往往会出现老化现象，例如绝缘老化、设备内部零部件老化等，这可能会导致设备运行不稳定，甚至引发故障。

对策：对于设备老化导致的故障，首先需要定期进行设备检修和维护，以确保设备的安全可靠运行。

可以采取在线监测设备运行状态的措施，及时发现问题并进行处理。

针对老化严重的设备，可以进行定期更换或升级，以确保设备的可靠性和长期稳定运行。

在变电站的设备接线过程中，可能会出现操作失误或接线错误，导致设备运行异常，甚至引发设备损坏或事故。

对策：针对接线错误可能导致的故障，首先需要进行严格的操作规程和操作流程培训，确保操作人员熟练掌握设备接线操作技能。

在实际操作过程中，需要严格按照标准操作流程进行操作，并进行多次确认和验收，确保接线正确无误。

可以在设备接线处设置接线错误报警装置，一旦发现接线错误，及时报警并采取相应措施处理，以防止发生事故。

在一些极端的环境条件下，例如恶劣的天气条件、高温、寒冷、潮湿等，可能会导致设备故障或运行异常，影响变电站正常运行。

对策：对于环境条件可能导致的故障，首先需要对变电站设备进行防潮、防水、防尘等措施，在设备周围设置防护措施，确保设备在恶劣的环境条件下也能正常运行。

在设备周围可能受到影响的部位设置环境监测仪器，及时发现环境条件异常并及时进行处理。

对于极端环境条件下的设备运行，可以考虑采用特殊材料或装备，以提高设备的适应能力和可靠性。

在变电站设备运行过程中，可能会出现运行参数异常的情况，例如电压异常、电流异常、温度异常等，这可能会对设备运行造成影响，甚至引发故障。

浅谈变电站直流屏内的充电模块常见问题分析电力的发展为我国经济建设发展提供了有力支撑，变电站是电力行业的重要组成部分，必须加强对其的研究探究。

随着以计算机技术为代表的信息技术和自动化技术的发展，大多数变电站已发展为无人值守变电站，自动化程度显著提升，为了确保其能正常运营，这也对其直流系统运行的稳定性提出了新的更高的要求。

本文着重就其直流屏内充电模块展开研究，本文问题导向，提出合理化解决建议和预判装置研发建议。

标签：变电站;直流屏内;充电模块;常见问题引言变电站直流屏内的充电模块是后备直流电源系统的重要组成部分，采用N+1冗余并聯工作，连续运行，除了提供充电电源，还负责常态负荷，工作状态复杂，参数要求苛刻，加之投运时间长短不一，厂家不同，散热方式有风冷、自冷，故而整个电源系统及单体模块是否正常，是保证二次系统安全的重要保障，目前常规手段仅仅是测量系统常规的稳压、稳流精度、纹波等等，无法预测充电模块的远期故障或性能，而进行提前维护、检修、更换，一旦发现故障只好厂家应急处理，必然有不短的周期造成系统冗余不足甚至失电，给电力系统造成一定的损失。

一、变电站直流系统介绍变电站直流系统充电模块的作用是将交流电整流为直流电，所以其稳定性可靠性对于整个电力系统具有着举足轻重的作用，具体工作原理见图1所示。

直流系统的能量来源主要来自于交流系统，所以要确保直流的稳定，必须首先确保交流的稳定。

变电站使用直流系统主要有四个方面的比较优势：一是具有较好的电压稳定性;二是直流系统的输入除了二路交流外，还有蓄电池组提供，稳定性可靠性较好;三是如果使用交流电源，如果发生短路故障，电压会降低，电压降低则断路器不发挥作用，易引发电力事故，直流电源较好的避开这一问题;四是蓄电池组是可逆电源，使用和替换也较为方便。

二、变电站直流系统组成模块介绍（一）充电模块充电模块是变电站直流系统的重要组成部分，也是提供直流电源的主要设备，其主要由监控模块、仪表、连接件、直流投切开关、充电机、交流输入组件组成，充电模块的优点突出。

简述变电站直流系统的运行维护摘要：直流系统是变电站系统中非常重要的组成部分，在电网运行的过程中，变电站直流系统发挥着至关重要的作用。

由于我国整体经济的持续提升，我国在电力上的需求也不断增长，因此，变电站直流系统运行的可靠与否对电网的安全运行起着至关重要的作用。

本文首先对变电站直流电源系统分析，然后讨论了变电站直流系统运行中的常见问题，最后提出了加强变电站直流系统运行维护的措施，以供参考。

关键词：变电站；直流系统；运行维护一、变电站直流电源系统分析1、直流电源系统接线接线方式。

目前，直流系统接线基本均为单母线分段接线方式，根据蓄电池和充电装置同直流系统的不同连接方式，单母线分段接线又分为两组蓄电池、两套充电装置的单母线分段接线和两组蓄电池、三套充电装置的单母线分段接线。

接线原则。

接线方式的科学性以及合理性直接影响到了系统的安全可靠性，所以接线的过程中需要遵循简单清晰、操作方便以及安全可靠的基本原则。

一般情况下，两段母线间的联络开关打开，整个直流系统分成两个没有电气联系的部分。

每段母线接一组蓄电池和一台充电装置，有第三套充电装置的则作为备用充电装置共用于两台充电装置，当某一充电装置停用时根据接线方式决定是投入母线间的联络开关还是投入备用充电装置。

每个设备单元单独接在直流母线上，进而保证各个单元的独立性，方便日后的检修维护。

2、直流系统蓄电池组目前为止，大部分的变电站都采用的是阀控式的密封铅酸蓄电池组以及镉镍碱性的蓄电池组，而因为阀控式的蓄电池组具有运行时不用进行电解液的检测以及不需要调酸水等传统的维护措施，所以最为广泛的应用范围。

这种免维护蓄电池具有的优势包括：2.1比普通的蓄电池组更具有经济性这种经济性表现为即便是同种容量的蓄电池具有较经济的价格以及更长的使用寿命，加上不需要后期的维护检修投入，所以在总投资方面更具有优势。

2.2比碱性的镉镍蓄电池使用方便镉镍蓄电池具有较低的电压，为了保证工作效果，便需要配备更多的数量，加上镉镍蓄电池容易在潮湿的环境中发生漏电的现象，增加了维护的难度，所以在使用方面不如阀控式的蓄电池方便简单。

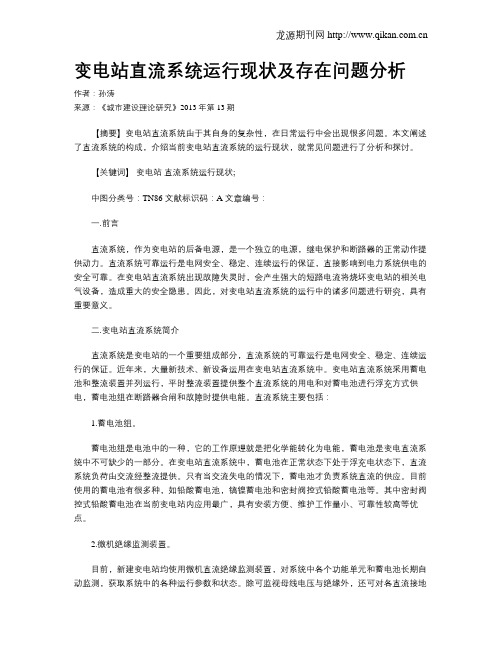

变电站直流系统运行现状及存在问题分析作者：孙涛来源：《城市建设理论研究》2013年第13期【摘要】变电站直流系统由于其自身的复杂性，在日常运行中会出现很多问题。

本文阐述了直流系统的构成，介绍当前变电站直流系统的运行现状，就常见问题进行了分析和探讨。

【关键词】变电站直流系统运行现状;中图分类号：TN86 文献标识码：A 文章编号：一.前言直流系统，作为变电站的后备电源，是一个独立的电源，继电保护和断路器的正常动作提供动力。

直流系统可靠运行是电网安全、稳定、连续运行的保证，直接影响到电力系统供电的安全可靠。

在变电站直流系统出现故障失灵时，会产生强大的短路电流将烧坏变电站的相关电气设备，造成重大的安全隐患。

因此，对变电站直流系统的运行中的诸多问题进行研究，具有重要意义。

二.变电站直流系统简介直流系统是变电站的一个重要组成部分，直流系统的可靠运行是电网安全、稳定、连续运行的保证。

近年来，大量新技术、新设备运用在变电站直流系统中。

变电站直流系统采用蓄电池和整流装置并列运行，平时整流装置提供整个直流系统的用电和对蓄电池进行浮充方式供电，蓄电池组在断路器合闸和故障时提供电能。

直流系统主要包括：1.蓄电池组。

蓄电池组是电池中的一种，它的工作原理就是把化学能转化为电能，蓄电池是变电直流系统中不可缺少的一部分。

在变电站直流系统中，蓄电池在正常状态下处于浮充电状态下，直流系统负荷由交流经整流提供。

只有当交流失电的情况下，蓄电池才负责系统直流的供应。

目前使用的蓄电池有很多种，如铅酸蓄电池，镐镍蓄电池和密封阀控式铅酸蓄电池等。

其中密封阀控式铅酸蓄电池在当前变电站内应用最广，具有安装方便、维护工作量小、可靠性较高等优点。

2.微机绝缘监测装置。

目前，新建变电站均使用微机直流绝缘监测装置，对系统中各个功能单元和蓄电池长期自动监测，获取系统中的各种运行参数和状态。

除可监视母线电压与绝缘外，还可对各直流接地支路进行判断，直流系统的相关信息可通过串行口传送至本地监控及后台监控计算机。

变电站中直流系统存在的环网问题及解决方法近年来，随着电网的不断发展，直流电源作为电力系统重要组成部分在继电保护及电网安全控制及管理中具重要作用，目前，由于多因素影响，各变电站二次设备直流系统内所存在的问题日渐凸显。

故，文章主要以变电站直流系统为研究主体，探究系统所存在的环网问题并提出相对应的解决措施，不断促进电网长期安全运行。

标签：变电站；直流系统；环网问题；措施电能在我国国民生产及生活中具有重要应用意义，对我国社会发展及经济增长具重要推动作用，目前随着我国现代经济的不断发展，社会电力需求量不断增长，电力系统也在电力需求不断增长基础上得到长足发展。

变电站直流系统在整体供电线路中独立运行，可保障变电站信号控制及事故照明等操作电源供应，但于此同时因各因素影响其直流系统也易产生故障，影响电网安全运行。

1 变电站直流系统环网问题危害及原因直流电源是电力系统重要组成部分，是继电保护控制核心，现阶段，随着电网的不断发展，变电站设备直流系统问题日渐突出。

目前，所有继电保护装置其工作电源均采用直流电源，对于变电站而言，若变电站直流某一点出现故障，则会威胁变电站保护设备的整体应用及运行安全[1]。

目前，随着直流系统的不断完善，其运行方式现已由一段蓄电池改为两段独立蓄电池独立供电，此方法虽可在一定程度上有效避免部分直流系统安全事故产生，但经实践研究表明，此类运行方法多会因继电保护二次回路接线错误导致直流系统各类环网问题产生，影响变电站二次设备正常运行，严重可导致重大电网事故产生，影响电网安全运行。

1.1 环网问题危害1.1.1 火灾若两套直流系统现环网故障则会导致两套蓄电池并列运行，在运行过程中会产生强大电流，若电流流经直径较小的供电电缆时则会导致电缆长期处于过载状态致发热等问题产生，严重则可致火灾，烧毁直流系统，造成严重后果。

1.1.2 蓄电池使用时间缩短蓄电池在生产时多会受制造工艺的影响而致同一生产批次蓄电池在容量及放电率等数据上均存在不同之处，不同生产厂家蓄电池容量及放电率等数据差异更为明显。

（上接第169页）摘要:直流系统是变电站一个重要的组成部分，其运行维护工作不当，会造成故障和事故，将给电力系统带来灾难性的后果，随着电力系统的不断发展，对直流系统运行过程中的质量可靠性要求越来越高。

本文主要介绍了在变电站直流系统运行维护过程中经常出现的几类故障情况进行了分析和处理，希望能为运行和维护人员提供帮助。

关键词:变电站直流系统故障分析查找处理0引言直流系统是变电站一个重要的组成部分，主要是由蓄电池、充电机、直流馈线柜等组成。

它的主要作用是：①在正常状态下为继电保护及自动装置、断路器跳合闸、通信等提供电源；②在交流电故障状态下，由蓄电池组对继电保护及自动装置、断路器跳合闸、通信、事故照明等提供电源。

变电站一经投运，直流系统将不会进行停电检修，当直流系统发生故障时，将在带电的情况下进行查找和处理，加大了难度和风险，因此准确的分析故障和正确的查找方法将会大大提高安全系数。

1常见故障之一:高频开关电源故障1.1故障现象：所有充电模块屏幕无显示，指示灯都不亮原因分析：此现象说明高频开关电源的交流输入不正常或无交流电源输入。

查找故障点及处理：使用万用表在直流屏后的交流输入端子处进行测量，测量结果应为线电压U ab 、U bc 、U ca 和相电压U a 、U b 、U c 均在模块要求的正常工作电压范围内，此时判断站用变输出正常，然后根据图纸找到两路交流切换后进入模块前的交流电压母线处，使用万用表进行测量，测量电压不正确，则说明切换回路故障，需更换切换回路元件；如在直流屏交流输入端子处测量结果不在模块要求的正常工作电压范围内，则在交流屏后充电机交流输出处进行测量并与相邻输出空开的测量结果比较，如电压都不正常说明站用变工作异常，需通知相关人员处理，如只有充电机交流输出电源不正常说明交流输出空开损坏，更换空开即可。

3处测量点如下图所示：110kV 变电站直流系统原理图充电模块1KM充电机进线保险DK 电池开关充电模块2充电模块3充电模块4电池保险蓄电池交流电压切换后测量点JCQ1JK3JCQ2Ⅱ路交流进线开关JK4I 路交流进线开关I 路充电机电源380V交流站用变交流屏后测量点380VⅡ路充电机电源直流屏后测量点注：表示空气开关1.2故障现象：充电模块其中之一故障指示灯亮原因分析：这种情况一般是内部故障造成无电压输出，由于模块按照N+1冗余设计，一个模块退出，不影响系统正常运行。

变电站直流系统运行维护及故障处理摘要：变电站直流系统是变电站的重要组成部分，为变电站内的断路器分合闸、继电保护、自动装置、信号装置等提供电源。

同时作为独立电源，直流系统在站用电失电的情况下，仍能保证在一定时间内提供可靠的直流电源及事故照明电源。

直流系统的安全性、可靠性将直接影响到变电站甚至电网的安全稳定运行。

近年来，由于直流系统的故障缺陷导致变电站内开关拒动、保护误动等事故时有发生，造成了电力系统越级跳闸，扩大了事故影响范围。

因此，对直流系统运行维护进行分析研究，有很重要的实际意义。

关键词：变电站，直流系统，维护，故障1 变电站直流系统的概述1.1变电站中的直流系统的含义变电站是一种能向各种设备提供直流电源的、可独立操作的电源设备，可为开关控制、事故照明、信号设备以及系统监控等提供一定保障，其通常不会受到系统运行方式的影响。

如果系统的外部交流电出现忽然中断现象，可通过蓄电池向直流系统供电，从而使系统得以正常运行。

通过监控系统，可对蓄电池中各功能模块的状态与参数进行监测，从而可对直流系统进行有效的控制与管理，并可对电源系统进行有效的安全与自动化处理，进而可保证变电站的连续性与可靠性运行。

1.2变电站直流系统的组成一个典型的直流电源系统由交流输入、充电装置、馈电屏、蓄电池组、监控单元（含馈线状态监测单元）、绝缘监测（含接地选线）、硅降压回路（可选）、蓄电池电压巡检装置、电压电流测量表计等组成。

1.3变电站直流系统主要作用在正常状态下为继电保护及自动装置、断路器跳合闸、通信等提供电源；在交流电故障状态下，由蓄电池组对继电保护及自动装置、断路器跳合闸、通信、事故照明等提供电源。

变电站一经投运，直流系统将不会进行停电检修，当直流系统发生故障时，将在带电的情况下进行查找和处理，加大了难度和风险，因此准确的分析故障和正确的查找方法将会大大提高安全系数。

1.4直流系统的运行方式直流系统先由变电站交流屏接入380V交流电，经过充电机（实质上是整流装置）转为220V或者110V直流电接入直流母线，蓄电池组与充电机输出并列接入直流母线，这样一方面充电机可以经直流母线给直流负荷供电，另一方面也可以对蓄电池组进行浮充。

变电站直流绝缘故障的处理与建议探讨
直流绝缘故障是变电站故障中比较常见的一种，对变电站的运行稳定性和可靠性都会
有较大的影响。

本文就变电站直流绝缘故障的处理和建议进行探讨。

一、直流绝缘故障的原因
1. 直流设备老化：经过长期运行，直流设备内部的绝缘材料可能会老化，导致绝缘
性能下降。

2. 绝缘材料质量不良：直流设备绝缘材料质量不好，使用寿命短，容易出现绝缘故障。

3. 直流电源电压和电流过高：直流电源电压和电流过高，会造成设备内部电气弧，
进而影响绝缘性能。

4. 安装、使用及维护不当：安装、使用或维护不当，可能会对设备进行操作或维修，导致设备内部绝缘性能下降。

1. 直流电压数值不稳定
3. 声音变化或有异味
4. 设备外壳温度升高
5. 断电或短路
1. 对变电站进行巡检，发现问题立即停机，避免进一步损坏。

2. 对绝缘故障部位进行检查和测试，分析故障原因。

3. 根据检查和测试结果修复或更换故障部位。

4. 进行设备运行状态监测，确保设备稳定运行。

1.要进行定期检查和维护，确保设备安全可靠运行。

2.要注意设备的使用方法，保证设备正常使用。

3.提升设备的防雷保护能力，保证设备能够在雷电环境中正常运行。

4.定期漏电测量和绝缘测试。

5.要加强员工培训，提高员工技能和应急响应能力。

变电站直流系统监控分析引言：变电站是将高电压送电网的电能转换成低电压供给用户的设施，直流系统是保证变电站运行稳定的重要组成部分。

直流系统监控对于确保变电站的正常运行和故障检测具有重要意义。

本文将对变电站直流系统的监控进行分析，并提出相关建议。

一、直流系统监控的目的1.监测直流系统的运行状态和工作参数，及时发现异常。

2.实时检测直流系统的电流、电压、温度等关键参数，确保系统安全运行。

3.分析直流系统的投运情况，评估设备寿命和维护需求。

二、直流系统监控的关键参数1.电流：监测直流系统的电流，防止电流过大造成设备损坏或过载。

2.电压：监控直流系统的电压，确保电压稳定，提供正常的电能供应。

3.温度：监测直流系统设备的温度，防止设备过热引发故障。

4.电池状态：检测直流系统的电池容量和电池充电状态，确保电池的正常运行。

三、直流系统监控的手段1.传感器监测：通过在直流系统中安装电流传感器、电压传感器、温度传感器等设备，实时监测关键参数并反馈到监控系统中。

2.远程监控：通过远程监控系统，实时监测和控制直流系统，及时发现故障并采取相应措施。

3.数据分析：通过对直流系统监测数据的收集和分析，提取变化规律和故障特征，预测设备寿命和维护需求，为运维决策提供支持。

四、直流系统监控的优势和挑战1.优势：-实时性强：可以实时监测电流、电压、温度等关键参数，及时发现和解决问题。

-高可靠性：通过监控系统的数据采集和分析，可以提前发现设备故障并及时切换备用设备，保证电能供应的连续性。

-降低维护成本：通过对设备寿命和维护需求的预测，优化维护计划，降低人力和物力资源的浪费。

2.挑战：-数据采集和传输：如何确保监测设备的准确性和稳定性，如何建立可靠的数据传输通道，是直流系统监控面临的挑战。

-数据分析和处理：如何从大量的监测数据中提取有价值的信息，如何建立有效的算法和模型，是直流系统监控面临的挑战。

-故障诊断和预测：如何通过监控数据分析，准确诊断设备故障和故障原因，如何预测设备寿命和维护需求，是直流系统监控面临的挑战。
