给水薄壁不锈钢管卡压连接施工工法资料讲解给水薄壁不锈钢管卡压连接施工工法前言随着科学技术的不断创新高，对建筑工程给水管路系统的要求也越来越高。
在世界上给水管路的材质从19 世纪末的镀锌钢管→20 世纪 40 年代的铜管→20世纪 50 年代的塑料和复合管→20 世纪 80 年代不锈钢焊管。
经验表明，不锈钢管道耐腐蚀性、供水水质好、可回收利用、管路强度高、工作寿命可长达70 年，所以比镀锌钢管、塑料管材等更经济、更环保，能满足我国可持续发展的战略要求。
给水薄壁不锈钢管卡压连接所施工的管路不必套丝和焊接，具有操作简便、施工速度快、质量易于保证的优点。
由南通建工集团有限公司承建的无锡三阳城市花园给水、饮用水管道系统采用了卡压连接的施工工艺，取得了良好的效果。
1 特点不锈钢管卡压连接的工法具有操作简便、施工速度快、质量易于保证的优点。
2 适用范围薄壁不锈钢管卡压连接适用于写字楼、宾馆、公寓、住宅等工程的室内冷热水、饮用水管道系统。
3 工艺原理卡压连接是一种不同于一般的焊接及丝接的金属管道连接方法，它是用专用的压接工具在管件端部卡压，使不锈钢管和管件的端部同时收缩，从而达到连接强度和密封要求，用管件端部 U 型槽内装有的“O”型密封圈再次完成密封，从而满足密封要求。
4 工艺流程图安管防腐、保温系竣预留孔洞、套管洞、套管处理装道统工管路冲洗5准操安调验管道预制备装试收管路消毒管道试压支架制作、安装通水试验卡压部位O 型密封5 操作要点5.1安装准备5.1.1对图纸和施工方案或施工组织设计已经进行技术交底；5.1.2施工机具、材料、施工人员、现场施工用水、用电都已到位；5.1.3管路堆放处要平整、严禁与碳钢材料接触（避免发生电化学反应）。
5.1.4核对图纸，检查管道布置是否与结构、其它专业管道有交叉、矛盾的情况，- 1 -须与有关专业及时沟通，并找出解决的办法；5.1.5核对管道预埋件、套管位置、标高、坐标是否正确。

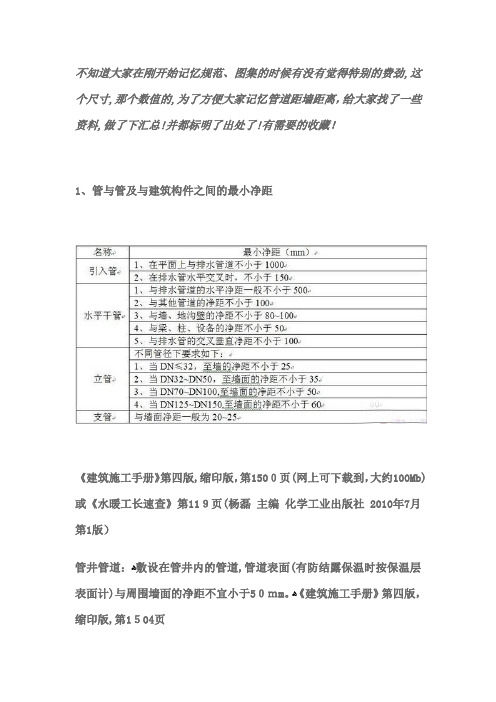

不知道大家在刚开始记忆规范、图集的时候有没有觉得特别的费劲,这个尺寸,那个数值的,为了方便大家记忆管道距墙距离，给大家找了一些资料,做了下汇总!并都标明了出处了!有需要的收藏！1、管与管及与建筑构件之间的最小净距《建筑施工手册》第四版,缩印版，第150０页(网上可下载到，大约100Mb)或《水暖工长速查》第11９页(杨磊主编化学工业出版社 2010年7月第1版）管井管道：ﻫ敷设在管井内的管道,管道表面(有防结露保温时按保温层表面计)与周围墙面的净距不宜小于5０ｍm。
ﻫ《建筑施工手册》第四版，缩印版,第1５04页２、水暖管离墙距离水暖管离墙距离:标准图规定给水、热水、采暖管(DN15~DＮ３2）中心起距墙表面50mm为宜,DN４０以上取6０mm为宜。
因为距离过近，立管阀门安装不便,有时需要破坏墙面才能将阀门装上;距离过远则影响美观,且占用空间(其他管道也一样-清秋怀远)。
均采用管外皮距墙表面3０mm；而对于排水管,由于打口所需,采用承口距墙表面5０mm．ﻫ《给水排水及采暖工程现场施工处理方法与技巧》,第３９页3、排水柔性接口铸铁管离墙距离当管道沿墙或墙角敷设时,应保证管道及附件的安装及检修距离，管道与墙体面层净距一般为40~60ｍｍ,管道及附件不得入墙，其卡箍与法兰压盖的螺栓位置应调整至墙(角）的外侧,以便于拧紧螺栓。
ﻫ《排水柔性接口铸铁管技术规程》(ＤB１１／T３64—2006,北京地方标准，可在百度文库下载到),第6页4、立管管外皮距建筑装饰面的间距（mm)（明装给水立管)管径 32以下３2~5０ 65~100 1２5~150间距２0～２５ 25~３０ 3０~5０60《建筑给排水及采暖工程施工工艺标准》(DBJ／T61—38—200５）第42页;(此书为陕西地方标准,可在百度文库下载到）采暖干管距墙尺寸：供水干管沿内墙架空敷设,当管径<DB８0时,供水干管距墙尺寸为15０mm;当管径≥DB８0时,供水干管距墙尺寸为180ｍｍ。
竭诚为您提供优质文档/双击可除PPR管卡间距规范篇一：ppR管道安装规范pp-R管道施工工法一、施工准备1.施工技术人员认真熟悉图纸，领会设计意图，对图纸中发现的问题及时与业主、监理及设计人员联系，并作图纸会审，作好会审记录。
安装人员须熟悉-pp-R管的一般性能，掌握必须的操作要点。
2.在各项预制加工项目开始前，根据设计施工图编制材料计划，将需要的材料、设备等按规格、型号准备好，运至现场。
3.材料设备要求：到现场的管材、管件等须认真检查并经监理、业主验明材质，核对质保书，规格、型号等，合格后放能入库，并分别作好标识。
1）管材和管件的内外壁应光滑平整，无气泡、裂纹、脱皮和明显的痕纹、凹陷，色泽应基本一致。
2）管材的端面应垂直于管材的轴线。
管件应完整、无缺损、无变形。
3）管件和管材不应长期臵于阳光下照射，为避免水管在储运时弯曲，堆放应平整。
搬运管材和管件时，应小心轻放，避免油污，严禁剧烈撞击，与尖锐触碰和抛、摔、拖。
4）施工现场与材料存放处温差较大时，应于安装前将管件和管材在现场放臵一定时间，使其温度接近施工现场环境温度。
二、管道安安装工艺及要求（一）一般规定1、管道在安装施工前，应具下列条件：a施工图纸及其它技术文件齐全，且已进行图纸技术交底，满足施工要求；b施工方案、施工技术、材料机具供应等能保证正常施工；c施工人员应经过建筑给水聚丙烯管道安装的技术培训。
2、提供的管材和管件应符合设计规定，并附有产品说明书和质量合格证书。
3、不得使用有损坏迹象的材料。
如发现管道质量有异常，应在使用前进行技术鉴定或复检。
4、管道系统安装过程中的开口处应及时封堵。
5、施工安装时应复核冷、热水管压力等级和使用场合。
管道标记应面向外侧，处于显眼位臵。
（二）管道敷设安装要点1、管道嵌墙暗敷时，宜配合土建预留凹槽，其尺寸设计无规定时，嵌墙暗管墙槽尺寸的深度为de十20mm，宽度为de＋（40～60）mm。
凹悄表面必须平整，不得有尖角等突出物，管道试压合格后，墙槽用m7.5级水泥砂浆填补密实，其表面砂浆（包括粉刷）的厚度不宜小于30mm,否则由于管道的热胀冷缩的因素，会造成墙面开裂，特别是热水管应严格掌握。
雨水管管卡间距【篇一：雨水管安装指导】丁洛特酒庄成品檐沟施工方案一、主要配件1. 天沟：收集屋面落水的汇水沟槽。
2. 天沟拉件：用于将天沟固定于檐口上的固定件，起始端为12cm间距为60cm以此类推，终端不够60cm大于20cm需安装1个。
3. 天沟封盖：用于天沟起始端和终端的封接，（分左封盖和右封盖）。
6. 挡叶网：直接钉在天沟和吊钩的上方，以防树叶等杂物进入天沟造成系统排水不畅或堵塞。
7. 沟管连接器：将天沟里的水导入雨水管的组件，8. 雨水管：组织引导雨水向下排泄。
9. 雨水管管卡：用于将雨水管固定墙面上的固定件。
（在墙面上的雨水管的顶端处下返5cm处固定，每个管卡的间距为1.2m最下端不够1.2m的大于30cm的固定一个）。
10. 雨水管正向弯头：用于雨水管的导向和跨腰线处每道腰线为4个。
11. 雨水管侧向弯头：用于屋檐有错落时，将雨水管贴墙转向左或右。
12. 雨水管三通：用于雨水管间的锐角合流，（阳台或空调处）。
13. 雨水管接口器：用于两段雨水管之间的连接。
14. 独立雨水斗：用于平顶屋面的横向排水或者阳台的排水，（分a型和b型）。
15. 圆转方或方转圆是根据现场的实际情况来制作的（下图只是样子）。
16. 另有各式各样的异型配件是根据现场来订做的。
二、安装前检查：1、屋面瓦铺装和檐口涂料涂刷完毕，在脚手架拆除前安装檐沟，同时根据外墙施工进度落水管。
2、安装前必须检查檐口墙面，确认檐口水平，有足够的强度，檐口的水泥砂浆找平层厚度不大于30mm，以保证檐沟固定后塑料膨胀钉的拉拔力。
3、泛水板应在屋面做好找平层做防水施工前施工，防水层需覆盖在泛水板在面并粘贴紧4、檐沟一定要先底边后侧边的顺序铆接。
三、安装准备：1、安装工具：1.1 锯铝机、冲击钻（8mm）、手电钻1.2 拉铆枪、拉铆钉（3.5mm）1.3 胶枪、中性硅酮耐候密封胶1.4 长嘴钳子、铁皮剪刀、墨线盒四、安装条件：1、屋面瓦铺装和檐口涂料涂刷完毕，在脚手架拆除前安装天沟；同时根据外墙施工进度安装下半部分落水管。
冰面管道间距计算
冰面管道间距计算可以通过以下步骤进行：
1. 确定冰面上的两个管道的位置。
假设第一个管道的中心点位置为(x1, y1)，第二个管道的中心点位置为(x2, y2)。
2. 计算两个管道中心点的横向距离。
使用以下公式：
横向距离 = |x2 - x1|
3. 计算两个管道中心点的纵向距离。
使用以下公式：
纵向距离 = |y2 - y1|
4. 计算两个管道中心点之间的直线距离。
使用以下公式：
直线距离= √(横向距离^2 + 纵向距离^2)
5. 得到最终的管道间距。
可以选择使用横向距离、纵向距离或直线距离作为管道间距的度量方式。
管钉管卡安装规范
1、水管进场后的验收工作。
水管材料进场后，首先就是验收，看看水管的规格和长度够不够，水管上有防伪标志的，可以用电话查查真伪。
2、左热右冷，冷热水管间距不小于30mm。
首先在开槽的时候，都要确定好两者之间的间距。
3、金属管卡两点之间的距离不小于800mm。
金属管卡的作用就是能够起到固定水管的作用，我们在确定了金属管卡的位置后（用铅笔做上记号），然后用电锤打眼。
然后在孔眼中钉木楔，钉金属管卡的螺丝，同时要注意打好，不要出现松动的情况。
4、水管的热熔，温度要控制在260度，热熔后5-7秒要赶紧接管，停留的时间太长的话，两者可能就接触不好了。
同时需要注意的是，一定要平行插入，不要旋转。
5、水管管口一定要拧牢固。
不要出现松动的情况，另外，阀门的安装位置也应该平整，这样后期检修也方便。
6、水管测压。
将所有的水管口堵好，然后试压泵开始试压，测压8-10mpa，等待30分钟看看压力表，水压回落0.05mpa是正常情况，否则可能是管材有质量问题，或者是有些地方的接口结合不严密。
7、生料带的缠绕。
堵头丝口缠生料带，然后基本水管的安装工作差不多就进入尾声了，随后便开始填埋水泥砂浆。
8、最后的验收。
水管应该横平竖直，这不是电路。
验收的时候
再看看冷热水管之间的间距是否达标，有没有渗漏的现象。
管道间距工艺设计手册管道间距是指在工业生产和建筑中，用来安装和布置管道的一种规定距离。
管道间距的合理设计对保证管道系统的正常运行、安全性和可靠性起着重要作用。
本文将从管道间距的基本要求、常用计算方法、实际设计注意事项等方面进行介绍和讨论。
一、管道间距的基本要求1. 确保管道绝缘和防腐: 管道之间的间距应保证足够的空气流通，避免管道之间的局部积水、湿气等导致绝缘材料和防腐层受损。
2. 方便操作和维护: 管道之间应留有足够的间距，以便操作人员可以方便地进行查漏、检修、更换管道和设备，同时保证工作环境的安全和舒适。
3. 避免交叉干扰: 不同介质管道之间应保持一定的间距，避免交叉干扰和发生意外事故。
4. 考虑隔声和防火: 一些特殊场合，如医院、剧院等，要求对管道进行隔声和防火处理，在设计管道间距时需要考虑这些特殊要求。
二、常用计算方法1. 基于管道直径的计算: 根据管道的直径和管道系统的工作性质，一般可以采用一些经验公式来确定管道间距。
如常见的公式为: 管道间距 = 1.5倍管道直径。
这种方法适用于一些普通的管道系统。
2. 基于容易安装和维护的考虑: 对于一些需要频繁维护和操作的管道系统，可以根据操作和维护的需要，灵活设置管道间距，方便操作人员进行相关工作。
3. 基于材料和支持结构的考虑: 管道间距还需要考虑管道材料的性质和支持结构的布置。
在高温和高压场合，需要增大管道间距以保证安全；在振动和冲击较大的场合，需要采用合适的支持结构来减少管道的振动和受力。
三、实际设计注意事项1. 考虑管道安全保护: 在设计管道间距时需要考虑管道的安全保护措施，如安装防护设施、设置隔离区域等，以避免事故的发生。
2. 考虑施工和维修便利: 在设计管道间距时需要考虑施工和维修的便利性，合理设置通道和操作空间，为施工和维修提供充足的条件。
3. 合理利用空间: 在设计管道间距时应充分考虑场地的合理利用，尽量减少管道占据的空间，以提高场地的利用率。
ppr水管管卡固定标准PPR水管管卡固定标准。
PPR水管在建筑工程中被广泛应用，其优良的性能和方便的安装使其成为了首选管材。
在安装PPR水管时，管卡的固定是非常重要的一环，它直接关系到管道的安全和稳定。
因此，本文将介绍PPR水管管卡固定的标准，希望对大家在实际工程中有所帮助。
首先，选择合适的管卡是固定PPR水管的关键。
在选择管卡时，需要考虑管道的直径和材质，确保管卡与管道匹配，不会出现松动或者过紧的情况。
一般来说，PPR水管的直径与管卡的规格是一一对应的，因此在购买管卡时，要根据实际情况选择合适的规格，以确保固定效果。
其次，固定管卡时需要注意安装的位置和间距。
通常情况下，管卡的安装间距应按照相关标准进行设置，以确保管道在使用过程中不会出现晃动或者变形。
在安装管卡时，要确保每个管卡的位置都是垂直和水平的，避免出现歪斜或者不稳定的情况。
另外，固定管卡时需要选择合适的固定螺丝和螺母。
螺丝和螺母的选择要符合相关的标准，材质要坚固耐用，以确保管卡固定牢固。
在拧紧螺丝时，要适度用力，避免过紧或者过松，以免损坏管道或者影响固定效果。
最后，固定管卡后需要进行检查和调整。
安装完成后，要对管卡进行检查，确保每个管卡都固定牢固，没有松动或者变形的情况。
如果发现有问题，要及时进行调整和修复，以确保管道的安全和稳定。
总的来说，PPR水管管卡固定标准是非常重要的，它直接关系到管道的使用效果和安全性。
在实际工程中，我们要严格按照相关标准进行操作，选择合适的管卡和固定配件，确保固定效果。
只有这样，才能保证PPR水管在使用过程中能够发挥其优良的性能，为工程提供可靠的保障。
希望本文的介绍能够对大家有所帮助，让大家在实际工程中能够更加准确、方便地进行PPR水管的固定工作。
感谢大家的阅读！。
竭诚为您提供优质文档/双击可除PPR管卡间距规范篇一：ppR管道安装规范pp-R管道施工工法一、施工准备1.施工技术人员认真熟悉图纸，领会设计意图，对图纸中发现的问题及时与业主、监理及设计人员联系，并作图纸会审，作好会审记录。
安装人员须熟悉-pp-R管的一般性能，掌握必须的操作要点。
2.在各项预制加工项目开始前，根据设计施工图编制材料计划，将需要的材料、设备等按规格、型号准备好，运至现场。
3.材料设备要求：到现场的管材、管件等须认真检查并经监理、业主验明材质，核对质保书，规格、型号等，合格后放能入库，并分别作好标识。
1）管材和管件的内外壁应光滑平整，无气泡、裂纹、脱皮和明显的痕纹、凹陷，色泽应基本一致。
2）管材的端面应垂直于管材的轴线。
管件应完整、无缺损、无变形。
3）管件和管材不应长期臵于阳光下照射，为避免水管在储运时弯曲，堆放应平整。
搬运管材和管件时，应小心轻放，避免油污，严禁剧烈撞击，与尖锐触碰和抛、摔、拖。
4）施工现场与材料存放处温差较大时，应于安装前将管件和管材在现场放臵一定时间，使其温度接近施工现场环境温度。
二、管道安安装工艺及要求（一）一般规定1、管道在安装施工前，应具下列条件：a施工图纸及其它技术文件齐全，且已进行图纸技术交底，满足施工要求；b施工方案、施工技术、材料机具供应等能保证正常施工；c施工人员应经过建筑给水聚丙烯管道安装的技术培训。
2、提供的管材和管件应符合设计规定，并附有产品说明书和质量合格证书。
3、不得使用有损坏迹象的材料。
如发现管道质量有异常，应在使用前进行技术鉴定或复检。
4、管道系统安装过程中的开口处应及时封堵。
5、施工安装时应复核冷、热水管压力等级和使用场合。
管道标记应面向外侧，处于显眼位臵。
（二）管道敷设安装要点1、管道嵌墙暗敷时，宜配合土建预留凹槽，其尺寸设计无规定时，嵌墙暗管墙槽尺寸的深度为de十20mm，宽度为de＋（40～60）mm。
凹悄表面必须平整，不得有尖角等突出物，管道试压合格后，墙槽用m7.5级水泥砂浆填补密实，其表面砂浆（包括粉刷）的厚度不宜小于30mm,否则由于管道的热胀冷缩的因素，会造成墙面开裂，特别是热水管应严格掌握。
