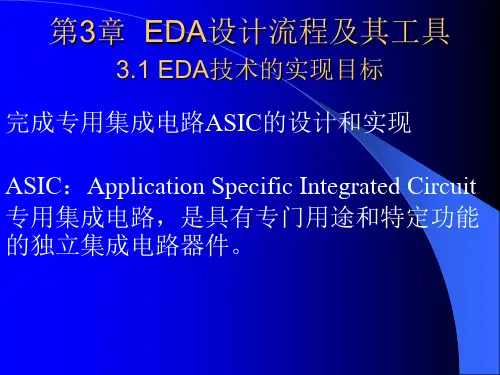

第3章EDA设计流程及其工具


3.5 常用EDA工具软件
一、EDA工具大致可分为如下五个模块： 1、 设计输入编辑器。 2、仿真器。 3、HDL综合器。 4、适配器(或布局布线器)。 5、下载器。
二、 MAX+plusII概述
具有一定的典型性和一般性 MAX+plusII是Altera提供的FPGA／CPLD开发集成 环境，Altera是世界最大可编程逻辑器件供应商 之一。MAX+plusII界面友好，使用便捷，被誉 为业界最易用易学的EDA软件。
四、IP的发展： 1、初级阶段：免费使用，扩大营业
IC生产厂(Foundry) 扩大业务，提供精心设计并经过工 艺验证的标准单元，吸引IC设计公司(Fabless，无生产 线IC公司)成为他的客户，向客户提供相关的数据资料。 IC设计师十分乐于使用成熟、优化的单元完成自己的设 计，可提高效率，又可减少设计风险。一旦完成设计， 自然必须到这家Foundry去做工艺流片，这就使Foundry 达到了的目的。标准单元使用者与Foundry签订标准单 元数据不扩散协议，无须交单元库的使用费，没直接获 取IP的收益，扩大营业间接收到单元库的IP效益。
2、半定制或全定制ASIC 统称为掩模(MASK)ASIC，或直接称ASIC。 特点：用户设计IC，IC 厂家生产 三种级别： A、半导体元件、连线的大小与尺寸，电路全定 制 B、片内晶体管固定，用户设计连线 半定制 C、库内含标准单元，如SSI逻辑块、MSI逻辑 块、数据通道模块、存储器、IP，乃至系统级模 块。用户在EDA工具上进行开发/粘贴。
特点是必须首先关注并致力于解决系统最底层硬件 的可获得性，以及它们的功能特性方面的诸多细 节问题；在整个逐级设计和测试过程中，始终必 须顾及具体目标器件的技术细节。在这个设计过 程中的任一时刻，最底层目标器件的更换，或某 些技术参数不满足总体要求，或缺货，或由于市 场竞争的变化，临时提出降低系统成本，提高运 行速度等等不可预测的外部因素，都将可能使前 面的工作前功尽弃，工作又得重新开始。 结论：是一种低效、低可靠性、费时费力、且成本 高昂的设计方法。

EDA技术实用教程课后习题答案(20210110132612)

第一章1- 1 EDA技术与ASIC设计与FPGA开发有什么关系？答:利用EDA技术进行电子系统设计得最后目标就是完成专用集成电路ASIC得设计与实现；FPGA与CPLD就是实现这一途径得主流器件。

FPGA与CPLD通常也被称为可编程专用IC,或可编程ASIC o FPGA与CPLD得应用就是EDA技术有机融合软硬件电子设计技术、SoC（片上系统）与ASIC设计，以及对自动设计与自动实现最典型得诠释。

1- 2与软件描述语言相比,VHDL有什么特点？ P6答:编译器将软件程序翻译成基于某种特定CPU得机器代码，这种代码仅限于这种CPU而不能移植，并且机器代码不代表硬件结构，更不能改变CPU得硬件结构，只能被动地为其特定得硬件电路结构所利用。

综合器将VHDL程序转化得目标就是底层得电路结构网表文件，这种满足VHDL设计程序功能描述得电路结构，不依赖于任何特定硬件环境；具有相对独立性。

综合器在将VHDL（硬件描述语言）表达得电路功能转化成具体得电路结构网表过程中，具有明显得能动性与创造性，它不就是机械得一一对应式得“翻译”，而就是根据设计库、工艺库以及预先设置得各类约束条件，选择最优得方式完成电路结构得设计。

1- 3什么就是综合？有哪些类型？综合在电子设计自动化中得地位就是什么？什么就是综合？答:在电子设计领域中综合得概念可以表示为：将用行为与功能层次表达得电子系统转换为低层次得便于具体实现得模块组合装配得过程。

有哪些类型？答:（1）从自然语言转换到VHDL语言算法表示，即自然语言综合。

（2）从算法表示转换到寄存器传输级（RegisterTransport Level,RTL）,即从行为域到结构域得综合，即行为综合。

（3）从RTL级表示转换到逻辑门（包括触发器）得表示，即逻辑综合。

（4）从逻辑门表示转换到版图表示（ASIC设计），或转换到FPGA得配置网表文件，可称为版图综合或结构综合。

综合在电子设计自动化中得地位就是什么？答:就是核心地位（见图1- 3）。

宏功能模块概述

EDA 技术实用教程
宏功能模块概述
算术组件 门电路 I/O组件
累加器、加法器、乘法器和LPM算术函数
多路复用器和LPM门函数
时钟数据恢复(CDR)、锁相环(PLL)、双数据速率 (DDR)、千兆位收发器块(GXB)、LVDS接收器和发送器、 PLL重新配置和远程更新宏功能模块
存储器编译器
FIFO Partitioner、RAM和ROM宏功能模块
存储组件
存模块概述
1.1 知识产权核的应用
AMPP程序
MegaCore函数
OpenCore评估功能 OpenCore Plus硬件评估功能
宏功能模块概述
1.2 使用MegaWizard Plug-In Manager
<输出文件>.bsf ： Block Editor中使用的宏功能模块的符号（元件）。 • <输出文件>.cmp ： 组件申明文件。 • <输出文件>.inc ： 宏功能模块包装文件中模块的AHDL包含文件。 • <输出文件>.tdf ： 要在AHDL设计中实例化的宏功能模块包装文件。 • <输出文件>.vhd ： 要在VHDL设计中实例化的宏功能模块包装文件。 • <输出文件>.v ： 要在VerilogHDL设计中实例化的宏功能模块包装文件。 • <输出文件>_bb.v ：VerilogHDL设计所用宏功能模块包装文件中模块的空体或
black-box申明，用于在使用EDA 综合工具时指定端口方向。 • <输出文件>_inst.tdf ： 宏功能模块包装文件中子设计的AHDL例化示例。 • <输出文件>_inst.vhd ： 宏功能模块包装文件中实体的VHDL例化示例。 • <输出文件>_inst.v ： 宏功能模块包装文件中模块的VerilogHDL例化示例。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

22
实验三/作业
4.1 采用Quartus II软件的宏功能模块lpm_counter设计 一个模为60的加法计数器，进行编译和仿真，查看仿真结果。 4.3 先利用LPM_ROM设计8位×8位乘法器，进行编译和仿 真，查看仿真结果。 4.4 用数字锁相环实现分频，假定输入时钟频率为10MHz， 想要得到6MHz的时钟信号，试用altpll宏功能模块实现该电 路。
19
计数器74161设计举例
模10计数器
20
仿真结果
模10计数器仿真波形
21
实验二/作业
4-1 基于Quartus II软件，用D触发器设计一个2分频电路，并做波形 仿真，在此基础上，设计一个4分频和8分频电路，做波形仿真。 4-2 基于Quartus II软件，用7490设计一个能计时（12小时）、计分 （60分）和计秒（60秒）的简单数字钟电路。设计过程如下： （1）先用Quartus II的原理图输入方式，用7490连接成包含进位输出 的模60的计数器，并进行仿真，如果功能正确，则将其生成一个部件； （2）将7490连接成模12的计数器，进行仿真，如果功能正确，也将其 生成一个部件； （3）将以上两个部件连接成为简单的数字钟电路，能计时、计分和计秒， 计满12小时后系统清0重新开始计时。
24
23
实验报告要求
(4) 实验报告： a.简单叙述设计流程（可以用流程图）； b.给出各层次的原理图； c.给出各层次的综合报告； d.给出各层次的仿真波形图(包括功能仿真和时序仿真，注 意要把尽可能多的信息放在同一个仿真图里，并且在仿真 图上标注必要的信息，标注不规定标的地方和数量，每人 根据自己的理解标注，越多越好）。 e.给出时序仿真的延时、最大工作频率、建立时间和保持 时间的情况。
第4 章
基于宏功能模块的设计
1
第4章
基于宏功能模块的设计
乘法器模块
内容
计数器模块 锁相环模块 存储器模块 其他模块
2
4.1 乘法器模块
Megafunction库是Altera提供的参数化 模块库。从功能上看，可以把 Megafunction库中的元器件分为： 算术运算模块（arithmetic） 逻辑门模块（gates） 储存模块（storage） IO模块（I/O）
片对锁相环的支持程度不同，但是基本的参数设置大致
相同，下面便举例说明altpll的应用。
8（1）输入altplFra bibliotek宏功能模块选择芯片和设置参考时钟
9
锁相环控制信号设置
10
输入时钟设置
11
（2）编译和仿真
锁相环电路
功能仿真波形
12
4.6 存储器模块
ROM（Read Only Memory，只读存储器）是存储器的 一种，利用FPGA可以实现ROM的功能，但其不是真正意义 上的ROM，因为FPGA器件在掉电后，其内部的所有信息都 会丢失，再次工作时需要重新配置。 Quartus II提供的参数化ROM是lpm_rom，下面用一 个乘法器的例子来说明它的使用方法，这个例子使用 lpm_rom构成一个4位×4位的无符号数乘法器，利用查表 方法完成乘法功能。
13
数据线、地址线宽度设置
14
控制端口设置
15
添加.mif文件
16
如下图所示就是基于ROM实现的4位×4位的无符号 数乘法器电路图，其参数设置为： LPM_WIDTH=8 LPM_WIDTHAD=8 LPM_FILE=mult_rom.mif
17
仿真结果
18
4.7 其他模块
Maxplus2库主要由74系列数字集成电路组成，包括 时序电路宏模块和运算电路宏模块两大类，其中时序电 路宏模块包括触发器、锁存器、计数器、分频器、多路 复用器和移位寄存器，运算电路宏模块包括逻辑预算模 块、加法器、减法器、乘法器、绝对值运算器、数值比 较器、编译码器和奇偶校验器。 对于这些小规模的集成电路，在数字电路课程中有详细 的介绍。他们的调入方法和Megafunction库中的宏模 块是一样的，只是端口和参数无法设置。
3
4.3 计数器模块
计数器输出端口宽度和计数方向设置
4
计数器模和控制端口设置
5
更多控制端口设置
6
lpm_counter计数器功能仿真波形
模24方向可控计数器电路
7
4.5 锁相环模块
参数化锁相环宏模块altpll以输入时钟信号作为参考信
号实现锁相，从而输出若干个同步倍频或者分频的片内 时钟信号。与直接来自片外的时钟相比，片内时钟可以 减少时钟延迟，减小片外干扰，还可改善时钟的建立时 间和保持时间，是系统稳定工作的保证。不同系列的芯
