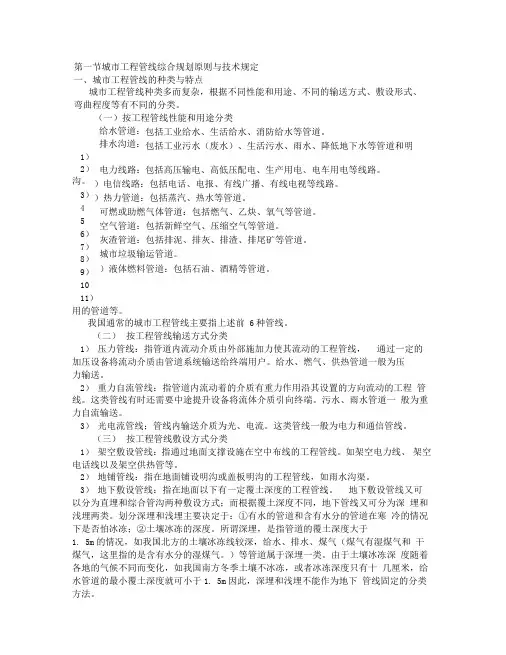

1）2） 沟。
3） 4 5 6） 7） 8）9） 10 11）用的管道等。
我国通常的城市工程管线主要指上述前 6种管线。
（二） 按工程管线输送方式分类1） 压力管线：指管道内流动介质由外部施加力使其流动的工程管线， 通过一定的 加压设备将流动介质由管道系统输送给终端用户。
给水、燃气、供热管道一般为压 力输送。
2） 重力自流管线：指管道内流动着的介质有重力作用沿其设置的方向流动的工程 管线。
这类管线有时还需要中途提升设备将流体介质引向终端。
污水、雨水管道一 般为重力自流输送。
3） 光电流管线；管线内输送介质为光、电流。
这类管线一般为电力和通信管线。
（三） 按工程管线敷设方式分类1） 架空敷设管线：指通过地面支撑设施在空中布线的工程管线。
如架空电力线、 架空电话线以及架空供热管等。
2） 地铺管线：指在地面铺设明沟或盖板明沟的工程管线，如雨水沟渠。
3） 地下敷设管线：指在地面以下有一定覆土深度的工程管线。
地下敷设管线又可 以分为直埋和综合管沟两种敷设方式；而根据覆土深度不同，地下管线又可分为深 埋和浅埋两类。
划分深埋和浅埋主要决定于：①有水的管道和含有水分的管道在寒 冷的情况下是否怕冰冻；②土壤冰冻的深度。
所谓深埋，是指管道的覆土深度大于1. 5m 的情况，如我国北方的土壤冰冻线较深，给水、排水、煤气（煤气有湿煤气和 干煤气，这里指的是含有水分的湿煤气。
）等管道属于深埋一类。
由于土壤冰冻深 度随着各地的气候不同而变化，如我国南方冬季土壤不冰冻，或者冰冻深度只有十 几厘米，给水管道的最小覆土深度就可小于1. 5m 因此，深埋和浅埋不能作为地下 管线固定的分类方法。
第一节城市工程管线综合规划原则与技术规定一、城市工程管线的种类与特点城市工程管线种类多而复杂，根据不同性能和用途、不同的输送方式、敷设形式、 弯曲程度等有不同的分类。
（一）按工程管线性能和用途分类给水管道： 排水沟道： 包括工业给水、生活给水、消防给水等管道。
管线综合施工总说明1.综合管线规划原则1.1综合管线规划为合理利用有限地下空间，统筹安排各类工程管线，确定地下空间位置，协调各类工程管线之间的关系，为工程管线规划、设计、管线实施及规划管理提供依据。
1.2 工程管线综合规划主要内容：确定各类工程管线在地下敷设的排列顺序和各类工程管线的最小水平净距、最小垂直净距；确定各类工程管线在地下敷设的最小覆土深度；确定各类工程管线的平面位置及周围建（构）筑物的最小水平净距和最小垂直净距。
1.3 工程管线应满足近期建设要求，并保留远景发展的需要。
1.4 各类工程管线内容有：给水管道、雨水管道、污水管道、电力管道(强电管线)、燃气管道及信息管道（弱点管线）（移动、联通、电信、有线电视）等，各专业规划应相互协调。
2.设计规范、标准2.1《室外给水设计规范》（GB50013-2006）2.2《室外排水设计规范》（GB50014-2006）(2011年版)2.3《城市工程管线综合规划规范》（GB50289-98）2.4《城镇供热管网设计规范》（CJJ 34-2010）2.5《城镇燃气设计规范》（GB50028-2006）2.6《电力工程电缆设计规范》（GB50217-2007）2.7《低压配电设计规范》（GB50054-2011）2.9《电气装置安装工程接地装置施工及验收规范》（GB50169-2006）2.10《电气装置安装工程电缆电路施工及验收规范》（GB50168-2006）2.11《通信管道与通道工程设计规范》（GB50373-2006）2.12《通信管道工程施工及验收技术规范》（GB50374-2006）3.设计原则3.1管线规模容量按远期考虑，管网系统都按远期规划进行设计；3.2管线布置采用先人行道后车行道；检查检修频繁的管道优先布置于人行道上；重力管道优先布置；3.3设计范围内，所有管线均考虑埋地敷设；3.4所有管线符合各管线设置的规范及埋深要求，相互间在平面及竖向不发生碰撞，与道路构筑物不发生矛盾；3.5结合道路设计，在不妨碍工程管线正常运行、检修和合理占有土地的情况下，使路线简捷；3.6所有的排水均考虑重力排除，尽量避免提升，需要特殊处理的排水另行考虑；3.7尽量减少管线在道路交叉口处交叉。

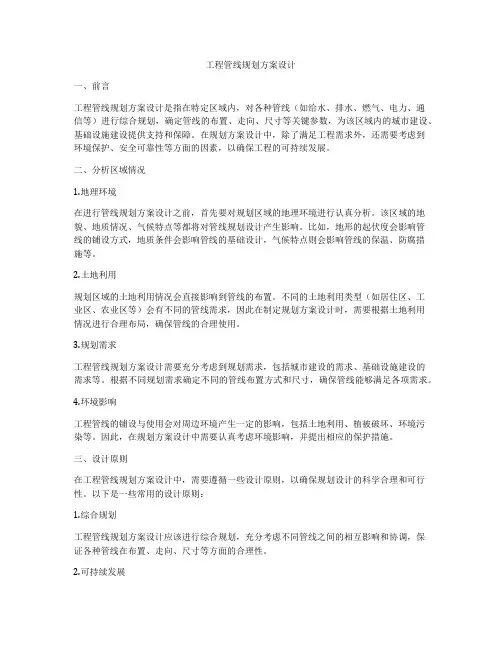

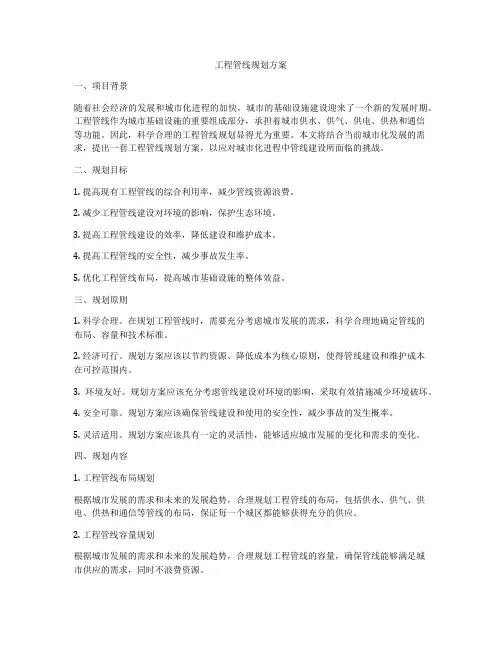

工程管线规划方案设计一、前言工程管线规划方案设计是指在特定区域内，对各种管线（如给水、排水、燃气、电力、通信等）进行综合规划，确定管线的布置、走向、尺寸等关键参数，为该区域内的城市建设、基础设施建设提供支持和保障。
在规划方案设计中，除了满足工程需求外，还需要考虑到环境保护、安全可靠性等方面的因素，以确保工程的可持续发展。
二、分析区域情况1.地理环境在进行管线规划方案设计之前，首先要对规划区域的地理环境进行认真分析。
该区域的地貌、地质情况、气候特点等都将对管线规划设计产生影响。
比如，地形的起伏度会影响管线的铺设方式，地质条件会影响管线的基础设计，气候特点则会影响管线的保温、防腐措施等。
2.土地利用规划区域的土地利用情况会直接影响到管线的布置。
不同的土地利用类型（如居住区、工业区、农业区等）会有不同的管线需求，因此在制定规划方案设计时，需要根据土地利用情况进行合理布局，确保管线的合理使用。
3.规划需求工程管线规划方案设计需要充分考虑到规划需求，包括城市建设的需求、基础设施建设的需求等。
根据不同规划需求确定不同的管线布置方式和尺寸，确保管线能够满足各项需求。
4.环境影响工程管线的铺设与使用会对周边环境产生一定的影响，包括土地利用、植被破坏、环境污染等。
因此，在规划方案设计中需要认真考虑环境影响，并提出相应的保护措施。
三、设计原则在工程管线规划方案设计中，需要遵循一些设计原则，以确保规划设计的科学合理和可行性。
以下是一些常用的设计原则：1.综合规划工程管线规划方案设计应该进行综合规划，充分考虑不同管线之间的相互影响和协调，保证各种管线在布置、走向、尺寸等方面的合理性。
2.可持续发展工程管线规划方案设计需要考虑到可持续发展的要求，包括节能减排、资源保护、环境保护等方面的要求。
设计方案应该尽可能减少对环境的影响，提高资源利用效率，保证管线的可持续发展。
3.安全可靠工程管线规划方案设计必须保证管线的安全可靠性，确保其在各种自然灾害和意外情况下能够正常运行，不对周边环境和人员产生危害。

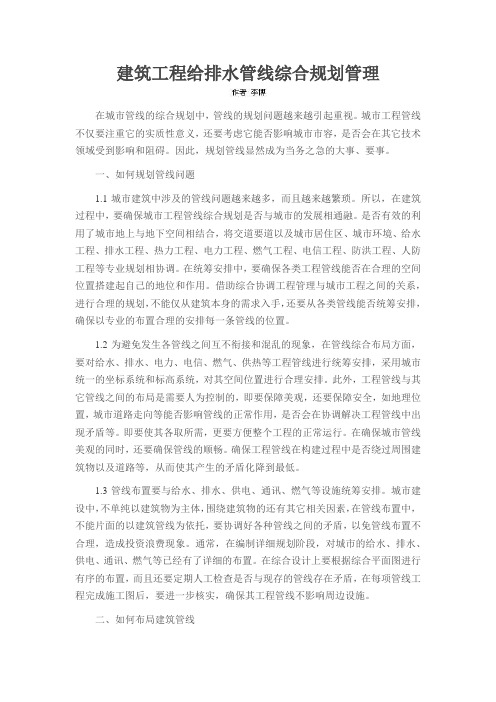

建筑工程给排水管线综合规划管理在城市管线的综合规划中，管线的规划问题越来越引起重视。
城市工程管线不仅要注重它的实质性意义，还要考虑它能否影响城市市容，是否会在其它技术领域受到影响和阻碍。
因此，规划管线显然成为当务之急的大事、要事。
一、如何规划管线问题1.1城市建筑中涉及的管线问题越来越多，而且越来越繁琐。
所以，在建筑过程中，要确保城市工程管线综合规划是否与城市的发展相通融。
是否有效的利用了城市地上与地下空间相结合，将交道要道以及城市居住区、城市环境、给水工程、排水工程、热力工程、电力工程、燃气工程、电信工程、防洪工程、人防工程等专业规划相协调。
在统筹安排中，要确保各类工程管线能否在合理的空间位置搭建起自己的地位和作用。
借助综合协调工程管理与城市工程之间的关系，进行合理的规划，不能仅从建筑本身的需求入手，还要从各类管线能否统筹安排，确保以专业的布置合理的安排每一条管线的位置。
1.2为避免发生各管线之间互不衔接和混乱的现象，在管线综合布局方面，要对给水、排水、电力、电信、燃气、供热等工程管线进行统筹安排，采用城市统一的坐标系统和标高系统，对其空间位置进行合理安排。
此外，工程管线与其它管线之间的布局是需要人为控制的，即要保障美观，还要保障安全，如地理位置，城市道路走向等能否影响管线的正常作用，是否会在协调解决工程管线中出现矛盾等。
即要使其各取所需，更要方便整个工程的正常运行。
在确保城市管线美观的同时，还要确保管线的顺畅。
确保工程管线在构建过程中是否绕过周围建筑物以及道路等，从而使其产生的矛盾化降到最低。
1.3管线布置要与给水、排水、供电、通讯、燃气等设施统筹安排。
城市建设中，不单纯以建筑物为主体，围绕建筑物的还有其它相关因素，在管线布置中，不能片面的以建筑管线为依托，要协调好各种管线之间的矛盾，以免管线布置不合理，造成投资浪费现象。
通常，在编制详细规划阶段，对城市的给水、排水、供电、通讯、燃气等已经有了详细的布置。

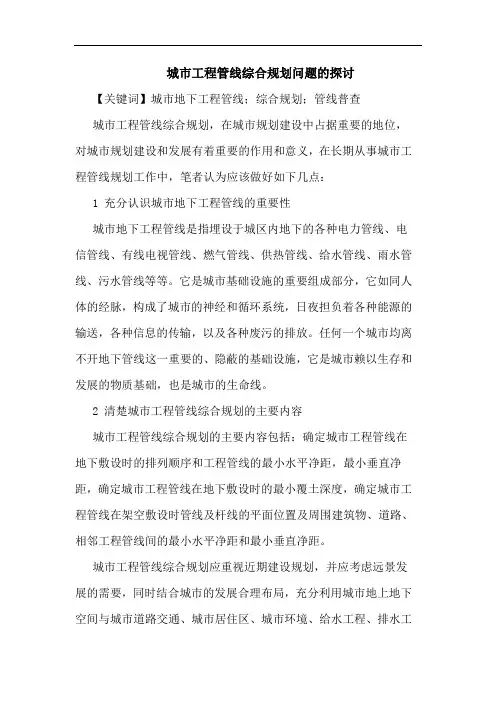

城市工程管线综合规划问题的探讨【关键词】城市地下工程管线；综合规划；管线普查城市工程管线综合规划，在城市规划建设中占据重要的地位，对城市规划建设和发展有着重要的作用和意义，在长期从事城市工程管线规划工作中，笔者认为应该做好如下几点：1 充分认识城市地下工程管线的重要性城市地下工程管线是指埋设于城区内地下的各种电力管线、电信管线、有线电视管线、燃气管线、供热管线、给水管线、雨水管线、污水管线等等。
它是城市基础设施的重要组成部分，它如同人体的经脉，构成了城市的神经和循环系统，日夜担负着各种能源的输送，各种信息的传输，以及各种废污的排放。
任何一个城市均离不开地下管线这一重要的、隐蔽的基础设施，它是城市赖以生存和发展的物质基础，也是城市的生命线。
2 清楚城市工程管线综合规划的主要内容城市工程管线综合规划的主要内容包括：确定城市工程管线在地下敷设时的排列顺序和工程管线的最小水平净距，最小垂直净距，确定城市工程管线在地下敷设时的最小覆土深度，确定城市工程管线在架空敷设时管线及杆线的平面位置及周围建筑物、道路、相邻工程管线间的最小水平净距和最小垂直净距。
城市工程管线综合规划应重视近期建设规划，并应考虑远景发展的需要，同时结合城市的发展合理布局，充分利用城市地上地下空间与城市道路交通、城市居住区、城市环境、给水工程、排水工程、热力工程、电力工程、防洪工程、人防工程等专业规划相协调，把各种管线在平面位置上，竖向交叉上的矛盾处理在施工图设计之前，使各种管线排列有序，相互协调，方便施工，缩短工期，节约投资。
因此，管线综合规划是一个重要的必不可少的环节。
3全面掌握城市工程管线综合规划的依据城市工程管线综合规划的依据包括：甲方委托任务及合同，所在地区的修建性详细规划图，地形图及部分实测资料，所在地区的道路竖向规划设计图，城市工程管线综合规划规范，综合协调会议有关技术指导等等。
4 遵循城市工程管线综合规划的主要原则4.1 满足各种管线相互间在平面位置上、竖向交叉上的最小间距。
工程管线综合规划与设计电力管线给水管线工程管线综合规划与设计是指在建设项目中，对整个综合管线系统进行规划与设计，包括电力管线和给水管线等。
对于规划与设计工作来说，需要考虑线路布置、管线材料选择、管道直径确定等因素，以确保工程的顺利进行和运行的安全性。
首先，在电力管线的规划与设计中，需要考虑线路的布置。
电力管线的布置应该尽量避免与其他管线的交叉，以降低因管线间干扰而产生的故障率。
同时，电力管线的布置也应考虑到线路的长度，尽量减少线路长度，以降低输电损耗。
其次，在电力管线的设计中，需要选择合适的管线材料。
电力管线一般采用电缆进行输送，而电缆的材料应具备良好的绝缘性能和抗腐蚀性能。
目前常用的电缆材料有聚氯乙烯、交联聚乙烯和橡胶等，设计时应根据具体的使用环境和要求进行选择。
另外，在电力管线的设计中，需要确定管道的直径。
管道的直径决定了管道的输送能力和输电损耗。
一般而言，管道的直径越大，输送能力越大，但造价也相应增加。
因此，在设计电力管线时，需要结合具体的情况和需求，综合考虑经济性和输电能力。
在给水管线的规划与设计中，也需要考虑类似的因素。
首先，给水管线的布置应避免与其他管线的交叉，以减少干扰和故障率。
其次，给水管线的材料应具备良好的耐腐蚀性和耐压性能，以确保供水的质量和安全。
在给水管线的设计中，还需要考虑流量和水质等因素。
根据具体的供水需求和水源的情况，确定合理的管道直径和流速，以确保供水的可靠性和经济性。
此外，还需要考虑给水管线的排水设计。
给水管线的排水设计应将管道的积水排除，避免积水对管道的损坏和给水质量的影响。
根据具体的地形和水文情况，采取合适的排水措施，如安装排水阀和坡度等。
综上所述，工程管线综合规划与设计电力管线和给水管线需要考虑多种因素，包括线路布置、管线材料选择、管道直径确定等。
只有在综合考虑各种因素的基础上，才能确保管线系统的安全性和可靠性，满足工程的需求。

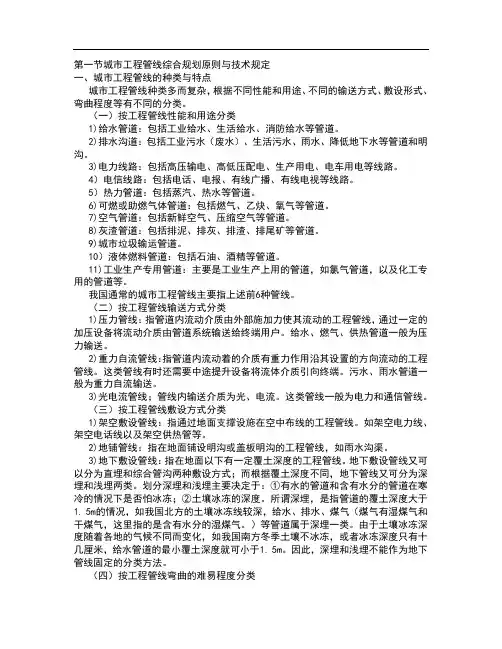

第一节城市工程管线综合规划原则与技术规定一、城市工程管线的种类与特点城市工程管线种类多而复杂，根据不同性能和用途、不同的输送方式、敷设形式、弯曲程度等有不同的分类。
（一）按工程管线性能和用途分类1)给水管道：包括工业给水、生活给水、消防给水等管道。
2)排水沟道：包括工业污水（废水）、生活污水、雨水、降低地下水等管道和明沟。
3)电力线路：包括高压输电、高低压配电、生产用电、电车用电等线路。
4）电信线路：包括电话、电报、有线广播、有线电视等线路。
5）热力管道：包括蒸汽、热水等管道。
6)可燃或助燃气体管道：包括燃气、乙炔、氧气等管道。
7)空气管道：包括新鲜空气、压缩空气等管道。
8)灰渣管道：包括排泥、排灰、排渣、排尾矿等管道。
9)城市垃圾输运管道。
10）液体燃料管道：包括石油、酒精等管道。
11)工业生产专用管道：主要是工业生产上用的管道，如氯气管道，以及化工专用的管道等。
我国通常的城市工程管线主要指上述前6种管线。
（二）按工程管线输送方式分类1)压力管线：指管道内流动介质由外部施加力使其流动的工程管线，通过一定的加压设备将流动介质由管道系统输送给终端用户。
给水、燃气、供热管道一般为压力输送。
2)重力自流管线：指管道内流动着的介质有重力作用沿其设置的方向流动的工程管线。
这类管线有时还需要中途提升设备将流体介质引向终端。
污水、雨水管道一般为重力自流输送。
3)光电流管线；管线内输送介质为光、电流。
这类管线一般为电力和通信管线。
（三）按工程管线敷设方式分类1)架空敷设管线：指通过地面支撑设施在空中布线的工程管线。
如架空电力线、架空电话线以及架空供热管等。
2)地铺管线：指在地面铺设明沟或盖板明沟的工程管线，如雨水沟渠。
3)地下敷设管线：指在地面以下有一定覆土深度的工程管线。
地下敷设管线又可以分为直埋和综合管沟两种敷设方式；而根据覆土深度不同，地下管线又可分为深埋和浅埋两类。
划分深埋和浅埋主要决定于：①有水的管道和含有水分的管道在寒冷的情况下是否怕冰冻；②土壤冰冻的深度。
城市工程管线综合规划规范-综合管沟敷设的一般规定1 当遇下列情况之一时,工程管线宜采用综合管沟集中敷设。
（1）交通运输繁忙或工程管线设施较多的机动车道、城市主干道以及配合兴建地下铁道、立体交叉等工程地段。
（2）不易开挖路面的路段。
（3）广场或主要道路的交叉处。
（4）需同时敷设两种以上工程管线及多回路电缆的道路。
（5）道路与铁路或河流的交叉处。
（6）道路宽度难以满足直埋敷设多种管线的路段2 综合管沟内衣敷设电信电缆管线、低压配电电缆管线、给水管线、热力管线、污雨水排水管线。
3 综合管沟内相互无干扰的工程管线可设置在管沟的同一个小室;相互有干扰的工程管线应分别设在关沟的不同小室。
电信电缆管线与高压输电电缆管线必须分开设置；给水管线与排水管线可在综合管沟一侧布置、排水管线应布置在综合管沟的底部。
4 工程管线干线综合管沟的辐射,应设置在机动车道下面,其覆土深度应根据道路施工、行车荷载和综合管沟的结构强度以及当地的冰冻深度等因素综合确定;敷设工程管线支线的综合管沟,应设置在人行道或非机动车道下,其埋设深度应根据综合管沟的结构强度以及当地的冰冻深度等因素综合确定。
我国是于1958年首先在北京敷设了综合管沟。
许多国家对综合管沟的设置原则作了一些规定：一、俄罗斯在下列情况下，敷设综合管沟：1.在拥有大量现状或规划地下管线的干道下面。
2.在改建地下工程设施很发达的城市干下面；3.需同时埋设给水管线、供热管线及大量电力电缆情况下；4.在没有余地专供埋设管线，特别是铺在刚性基础的干道下面时；5.在干道同铁路的交叉处。
二、日本在交通显著拥挤的道路上，地下管线施工将对道路交通产生严重干扰时，由建设部门指定建设综合管沟。
综合管沟建设可结合道路改造（按城市规划道路拓宽等）或地下铁路建设，城市高速路等大规模工程建设同时进行，近年来特别是京都内直属国道上不仅配合上述工程修建综合管沟，而且还单独修建综合管沟。
国外部分综合管沟断面图，见图1。
xx基本要求
一、规划任务
根据小城镇规划布局、路网规划和各项市政工程规划，检验各专项工程管线分布的合理程度，提出对专项工程管线规划的修正建议，调整并确定各种工程管线在敷设道路上的水平排列位臵和竖向标高，协调并确认相关道路横断面，提出各种工程管线埋设深度和覆土厚度要求。
二、规划原则
1、工程管线综合布臵原则
（1）、规划中各种工程管线的平面位臵和竖向位臵均应采用城镇统一的坐标系统和高程系统。
工厂内的管线也可以采用自己定出的坐标系统，但厂界、管线进出口则应与城镇管线的坐标一致。
如存在几个坐标系统和标高系统，必须加以换算，取得统一。
（2）、管线综合布臵应与总平面布臵、竖向设计和绿化布臵统一进行，使管线之间、管线与建筑物之间在平面上局竖向上相互协调、紧凑合理。
（3）、管线敷设方式应根据管线内介质的性质、地形、生产安全、交通运输、施工检修等因素，经技术经济比较后择优确定。
（4）、管道内的介质具有毒性、可燃、易爆性质时，严禁穿越与其无关的建筑物、构筑物、生产装臵及贮罐区等。
（5）、必须在满足生产、安全、检修的条件下节约用地。
当技术经济比较合理时，应共架、共沟布臵。
（6）管线带的布臵应与道路或建筑红线相平行。
同一管线不宜自道路一侧转到另一侧。
（7）、平原城镇宜避开土质松软地区、地震断裂带、沉陷区以及地下水位较高的不利地带；起伏较大的山区城镇，应结合城镇地形的特点合理布臵工程管线位臵，并应避开滑坡危险地带和洪峰口。
（8）、应减少管线与铁路及其他干管的交叉，沿铁路、公路敷设的工程管线应与铁路、公路平行。
当工程管线与铁路、公路交叉时宜采用垂直交叉方式布臵；受条件限制，可倾斜交叉布臵，其最小交叉角宜大于30o。
(9)、当规划区分期建设时，管线布臵应全面规划，近期集中，近远期结合。
近期管线穿越远期用地时，不得影响用地的使用。
（10）、工程管线综合布臵时，干管应布臵在用户较多的一侧或将管线分类布臵在道路两侧，应减少管线在道路交叉口处交叉。
（11）、充分利用现状工程管线。
当现状工程管线不能满足需要时，经综合技术、经济比较后，可废弃或抽换。
（12）、工程管线在道路下面的规划位臵宜相对固定。
从道路两侧红线向道路中心线方向平行布臵的次序，应根据工程管线的性质、埋设深度等确定。
分枝少、埋设深、检修周期短和可燃、易燃及损坏时对建筑物基础安排有影响的工程管线应远离建筑物。
布臵次序宜为：
电力电缆、电信电缆、燃气配气、给水配水、热力干线、燃气输气、给水输水、雨水排水、污水排水。
按序电力电缆、电信电缆等分别在道路两侧布臵。
（13）、地下工程管线最小水平净距、交叉时最小垂直净距、最小覆土深度应满足相关标准的技术规定要求。
（14）、对于埋深大于建（构）筑物基础的工程管线，其与建（构）筑物之间的最小水平距离，应按下式计算，L=（H-h）/tanQ+b/2。
式中，L是管线中心至建（构）筑物基础边水平距离（m）；H是管线敷设深度（m）；h是建（构）筑物基础底砌臵深度（m）；b是开挖管沟宽度；Q 是土壤内摩擦角。
对于埋深大的工程管线至铁路的水平距离可按下式计算：
L=1.25+h+b/2
式中：
L是管道中心到铁路中心距离（m）;h是枕木底至管道底之深度。
2、地下工程管线避让原则
（1）、压力管让自流管。
（2）、管径小的管道让管径大的管道。
（3）、易弯曲的管道让不易弯曲的管道。
（4）、临时管道让永久的管道。
（5）、支管让干管。
（6）、工程量小的管道让工程量大的管道。
（7）、xx管道让现有的管道。
（8）、检修次数少、检修方便的管道让检修次数多、检修不方便的管道。
三、工程管线综合总体规划与详细规划内容及深度
一般情况，工程管线综合是详细规划阶段综合，特殊情况也有总体规划阶段综合，但主要是工程主干管方案的初步综合。
1、工程管线综合总体规划内容与xx
（1）、规划及说明书
规划应包括：
①、分析各种主干管分布的合理性，确定各种主干管的走向、路由与平面排列位臵。
②、确定关键规划节点的主干管线具体位臵。
③、提出相关专业工程管线规划的修改建议。
规划说明书应包括：
②引用资料和资料准确程度说明。
③所综合的管线布臵的说明。
④单项专业工程详细规划设计应注意的问题等。
（2）规划图纸
规划图纸包括工程管线综合总体规划平面图和工程管线综合道路标准横断面图。
工程管线综合总体规划平面图，在带地形、用地的路网底图上表示综合各种工程管线和主要工程设施及防洪堤、防洪沟等设施平面布臵，表明道路各横断面所在位臵。
图纸比例一般为1：2000-1：5000。
工程管线综合道路横断面图，在道路对应横断面底图上表示综合规划确定的工程管线在道路中的位臵，标注道路标准横断面的编号，
同时表示电力、电信架空线路与建筑红线的距离。
图纸比例通常采用1：200-1：500。
2、工程管线综合详细规划内容与xx
（1）规划及说明书
规划应包括：
①工程管线平面综合，确定各种工程管线的平面布臵位臵。
②工程管线竖向综合，调整确定道路横断面及其工程管线排列位臵。
③初定道路交叉口等控制点工程管线标高。
④提出相关各专业工程详细规划的修正意见。
规划说明书应包括：
②所综合的工程管线布臵要点与有关事宜说明。
③对管线综合中所发现的目前还不能解决，但又不影响当前建设的问题提出处理意见和下一阶段工程管线设计应注意的问题。
（2）规划图纸
管线综合控制性详细规划图纸包括管线综合平面布臵图和工程管线道路标准横断面图。
前者表示规划范围工程管线平面综合的各种管线布臵位臵，后者表示管线竖向综合各种管线在相关道路标准横断面中的位臵，两份不同内容的图纸可在一张管线综合图上表示，图中还可扼要说明。
图纸比例通常为1：1000-1：2000。
管线综合修建性详细规划图包括管线综合平面布臵图、管线交叉点标高图和管线综合道路标准横断面图。
管线综合平面布臵图表示各种管线在平面上的具体布臵位臵，道路中心线交叉点、管线起迄点、转折点以及工厂管线的进出口坐标数据。
图纸比例通常采用1：500-1：1000；管线交叉点标高图表示交叉点的交叉管线高程，图纸比例可较管线综合平面布臵图比例大，但不注放大比例；工程管线综合道路标准横断面图表示管线竖向综合的细化和调整、补充。
