传导性沥青混凝土-导电沥青混凝土

一、项目名称：传导型沥青基复合材料的制备与应用关键技术二、提名单位、奖种及等级提名单位：武汉理工大学提名奖种及等级：湖北省科学技术发明奖一等奖三、项目简介沥青路面具有平整度高、舒适性好、行车油耗低、低噪、抗滑等优点，已广泛应用于城乡与高速公路、桥面、机场等交通系统。

然而，沥青路面受行车荷载和气候环境(冬季积雪结冰、夏季高温)等因素影响，常产生车辙、裂缝、松散和坑槽等病害，危害行车安全和道路畅通。

尽管国内外同行在路面材料、施工和养护等方面研发和采取多种措施，有所成效，但冬季撒盐除雪、夏季撒水降温会造成环境污染和资源损失且会增加路面病害的产生，现有技术尚难以解决。

随着人们对路面行驶质量、交通安全及环保日益关注，该项目提出赋予路面新的功能以解决上述问题的创新思路。

但沥青混凝土的高绝缘特性，限制了其功能拓展，如何突破材料的导电性是该项目面临的最大技术难题。

该项目在多项科技计划支持下，经年多年研发，获得系列核心发明专利；并紧密结合工程实践，突破了传导型沥青路面材料设计、制备与应用关键技术，主要发明点如下：1、通过建立沥青混凝土多相复合导电模型，发明了具有导电性能的沥青路面材料组成与设计方法，为赋予路面温敏、压敏等功能提供了依据和有效技术支撑；2、以研发具感知路面内应力、应变和损失等功能沥青材料为基础，发明了损伤自诊断沥青混凝土路面结构及快速修复方法，实现了沥青路面的结构健康监测、疲劳寿命预测。

3、发明了具中温、高温储热及相变调温功能路面材料的制备方法与应用技术，大幅度减少高、低温气候环境导致的病害产生几率，实现了路面低温实时融雪化冰的无害化，并解决了高温撒水降温浪费资源的问题。

上述发明赋予了沥青路面新的功能，为其发展与应用提供了新方法、新技术，已获授权发明专利13件，专著1部，发表论文106篇，其中SCI收录46篇、EI收录32篇。

技术成果已在湖北武汉、广州揭惠、河北唐山等公路的建设中，应用效果良好，近3年的经济效益超过6亿元。

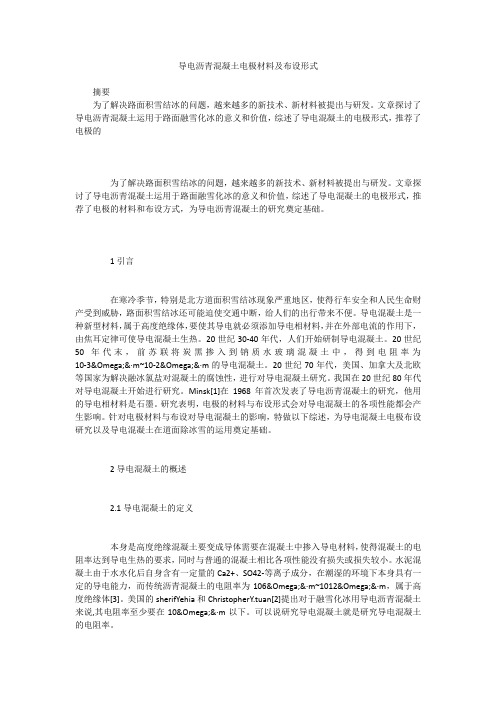

导电沥青混凝土电极材料及布设形式摘要为了解决路面积雪结冰的问题，越来越多的新技术、新材料被提出与研发。

文章探讨了导电沥青混凝土运用于路面融雪化冰的意义和价值，综述了导电混凝土的电极形式，推荐了电极的为了解决路面积雪结冰的问题，越来越多的新技术、新材料被提出与研发。

文章探讨了导电沥青混凝土运用于路面融雪化冰的意义和价值，综述了导电混凝土的电极形式，推荐了电极的材料和布设方式，为导电沥青混凝土的研究奠定基础。

1引言在寒冷季节，特别是北方道面积雪结冰现象严重地区，使得行车安全和人民生命财产受到威胁，路面积雪结冰还可能迫使交通中断，给人们的出行带来不便。

导电混凝土是一种新型材料，属于高度绝缘体，要使其导电就必须添加导电相材料，并在外部电流的作用下，由焦耳定律可使导电混凝土生热。

20世纪30-40年代，人们开始研制导电混凝土。

20世纪50年代末，前苏联将炭黑掺入到钠质水玻璃混凝土中，得到电阻率为10-3Ω&·m~10-2Ω&·m的导电混凝土。

20世纪70年代，美国、加拿大及北欧等国家为解决融冰氯盐对混凝土的腐蚀性，进行对导电混凝土研究。

我国在20世纪80年代对导电混凝土开始进行研究。

Minsk[1]在1968年首次发表了导电沥青混凝土的研究，他用的导电相材料是石墨。

研究表明，电极的材料与布设形式会对导电混凝土的各项性能都会产生影响。

针对电极材料与布设对导电混凝土的影响，特做以下综述，为导电混凝土电极布设研究以及导电混凝土在道面除冰雪的运用奠定基础。

2导电混凝土的概述2.1导电混凝土的定义本身是高度绝缘混凝土要变成导体需要在混凝土中掺入导电材料，使得混凝土的电阻率达到导电生热的要求，同时与普通的混凝土相比各项性能没有损失或损失较小。

水泥混凝土由于水水化后自身含有一定量的Ca2+、SO42-等离子成分，在潮湿的环境下本身具有一定的导电能力，而传统沥青混凝土的电阻率为106Ω&·m~1012Ω&·m，属于高度绝缘体[3]。

沥青路面材料导电性能的实验研究摘要本文实验研究了不同掺量的导电石墨和不同细度的天然鳞片石墨对导电沥青混凝土的导电性能的影响，结果表明：随着石墨掺量的增加，电阻率不断减小，石墨掺量为40%时导电性能最好，电阻率趋于稳定；随着天然鳞片石墨细度的增加导电沥青混凝土的导电性能是降低的。

同时还研究了在不同温度，不同湿度下导电沥青混凝土的电导率的变化：在不同温度下，当掺量较小时主要表现为PTC效应；当掺量较大时还要受粒子的热扰动性影响，温度与导电性呈非线性关系。

选取合适的掺量对导电沥青混合料的电阻稳定性有较大的帮助；在不同湿度下，湿度对电阻率的影响不是很明显，对电阻率的升高影响不大。

关键词：导电沥青混凝土，石墨，电学性能，电阻率Asphalt pavement materials conductiveperformance studyABSTRACTIn this paper,we mainly analysis the conductivity of conductive asphalt oncrete,the different dosage of conductive graphite and different fineness of natural flake graphite effect on conductivity of conductive asphalt concrete are expounded.through the experiment ,Graphite production 40% conductive performance is best;conductivity decreases continuously,after reach a certain content,conductivity tends to be stable.At the same time with the increase of fineness of natural flake graphite conductive performance of conductive asphalt concrete is lower. Finally, this article also studied at different temperature, the change of the conductivity of conductive asphalt concrete under different humidity. Experimental results show that under different temperature, when the dosage is small mainly for PTC effect; When the dosage is bigger was mainly affected by particle thermal disturbance of sex, temperature and electrical conductivity is nonlinear relationship. Select the appropriate dosage of conductive resistance stability of the asphalt mixture has a great help. Under different humidity, humidity influence on resistivity is not very obvious, the resistivity increases.Keywords: Electrically conductive asphalt concrete; Graphite; Electrical properties; Resistivity目录1 绪论 (1)1.1 研究的背景和意义 (1)1.2 导电沥青混凝土的研究与应用现状 (4)1.3本文的主要研究内容 (5)2 文献综述 (6)2.1 导电沥青混凝土的导电介质分类 (6)2.2 导电机理 (7)2.2.1复合导电材料的导电机理 (7)2.2.2石墨导电沥青混凝土的导电机理 (10)2.2.3 导电沥青混凝土的导电模型 (12)2.2.4 沥青用量对导电性能的影响 (13)2.2.5 石墨用量对导电性能的影响 (14)2.2.6压实度对导电性能的影响 (14)2.3 温敏特性概述 (14)3 实验部分 (16)3.1主要仪器与设备 (16)3.2制备工艺 (17)3.3导电沥青混凝土的材料组成 (18)3.4 导电相材料掺量 (20)3.5实验方法 (21)3.5.1确定每个试块的沥青混合料的质量 (21)3.5.2 电阻率测量 (21)4 实验结果及讨论 (24)4.1 不同掺量的导电石墨对导电性能的影响 (24)4.2细度变化对石墨导电沥青混凝土的影响 (25)4.3 环境温度对导电沥青混凝土的影响 (26)4.4 湿度对导电沥青混凝土的导电性能的影响 (28)5 结论及建议 (30)参考文献 (31)致谢 ............................................................................................... 错误!未定义书签。

新型沥青混凝土——导电沥青混凝土导读普通沥青混凝土的电阻率高，电阻率一般在106~109Ω∙cm范围内，属电的不良导体。

对于交流电来讲，干燥的沥青混凝土是良好的绝缘体，其电阻率约为1013Ω∙cm o然而，还存在一种会导电的混凝土一一导电沥青混凝土!那什么是导电沥青混凝土呢？在道路建设和养护运用中有什么特殊的功能呢？1、什么是导电混凝土?导电沥青混凝土是一种具有符合规定的电性能和一定的力学性能的特种新型混凝土,其基本原理是，在普通沥青混凝土中参加一定量的导电材料，即导电材料部分或全部取代混凝土中的普通骨料，在不影响沥青混凝土路用性能的同时，使其具有一定的电学性能。

导电沥青混凝土主要是依靠导电材料的相互接触开展导电的。

目前可以作为导电混凝土导电相的材料有导电粉末、导电纤维、导电集料三类，主要有石墨、炭黑、碳纤维、钢纤维、钢渣等。

导电材料可取代部分骨料掺入或作为单独组分直接掺入。

现在研究最多的是碳纤维导电混凝土和石墨导电混凝土。

2、导电混凝土的功能导电沥青混凝土具备热和电的感知和转换能力，这就使得它具有特殊的功能。

对于道路领域导电沥青混凝土具有两方面的功能：一方面可以利用路用性能变化与其电阻变化之间的关系，对沥青混凝土内部的疲劳损伤开展判断，进而确定沥青混凝土路面的养护时机；一方面可以利用其电阻性能,在路面两端施加一个安全电压，使导电沥青混凝土加热升温融化道路表面的冰雪。

导电沥青混凝土可以利用沥青路面受到车载的作用后输出的电阻值的变化来判断路面的服役状态。

导电沥青混凝土在受到荷载后的电阻变化可分为四个阶段（图3）：①初压实阶段A-B,在该阶段中，导电沥青混凝土刚刚受压发生形变，导电填料开始相互接触，电阻开始下降；②无损伤阶段B-C,在该阶段中，导电沥青混凝土不断受压，导电填料接触的更加严密，同时内部也产生了许多细小的微裂纹，导致导电通路的生成和破坏速率一样，电阻变化非常小；③有损伤阶段C-D,在该阶段中，导电沥青混凝土的形变到达极限，导电填料不再被压缩，导电通路不再增加，同时，内部的微裂纹逐渐扩大，大多数导电通路不断被破坏，导致电阻开始增加；④破坏阶段D-E,在该阶段中，导电沥青混凝土被破坏，导电通路被彻底破坏，电阻陡然上述。

第26卷　第5期2002年10月武汉理工大学学报(交通科学与工程版)Jo urnal o f Wuhan University of Techno logy(T ranspo r ta tio n Scie nce&Engineering)V o l.26　No.5Oct.2002导电沥青混凝土的制备研究吴少鹏　磨炼同　水中和　玄东兴　杨文锋　薛永杰(武汉理工大学硅酸盐材料工程教育部重点实验室道路材料所　武汉　430070)摘要:导电沥青混凝土是一种新型的、多功能的沥青混凝土.采用科氏重交沥青A H-70、玄武岩、矿粉,按配合比为:m(集料,2.36～ 4.75mm)∶m(集料,<2.36mm)∶m(矿粉)∶m(沥青)=120∶240∶14∶30制备沥青混凝土,同时掺入0%～20%的石墨(重量百分数),可获得电阻率为10～103Ψ·m的导电沥青混凝土.文中主要研究导电沥青混凝土的制备,探讨了石墨的物理化学性质、掺量以及沥青用量与沥青混凝土电学性能的关系,并提出相关导电模型.关键词:导电沥青混凝土;制备;电阻率;导电模型中图法分类号:U416.217 世界各国对导电水泥混凝土研究已有近10年的历程,取得了显著的研究成果.导电水泥混凝土的研究发现:导电水泥混凝土是一种具有多功能的,智能化的材料,应用前景广阔[1～6],如其具有应变、破坏、温度的自我传感能力,可用于建筑结构的振动控制、交通管理、载重测量、建筑安全等[3,4];同时导电水泥混凝土可利用电热效应对自身加热,此功能可广泛应用于融雪化冰、建筑物加热等[5,6].导电沥青混凝土与导电水泥混凝土具有相似之处,其比导电水泥混凝土更复杂.因为沥青是复杂的有机分子混合物,其电阻率一般为1011～1013Ψ·m,而沥青混合料的电阻率为107～109Ψ·m,两者均属于绝缘体材料.根据导电高分子理论基础[7～9],通过掺入适宜导电材料掺量,如石墨粉、碳纤维、钢纤维等,可望获得电阻率为10～103Ψ·m的导电沥青混凝土.导电沥青混凝土除了良好的路用性能外,还具有优异的电学性能,是一种新型的、多功能的沥青混凝土.当前沥青路面广泛应用于高速公路和机场跑道,赋予其良好的电性能后,将会对公路沥青路面冬季融雪化冰、路面损坏检测、公路交通智能化管理等产生深远的影响.文中通过掺入石墨粉,研究导电沥青混凝土的制备,探讨石墨物理化学性质、掺量、沥青用量与导电沥青混凝土电学性能的关系,并探讨其导电机理.1　原材料及试验方法1.1　原材料1.1.1　石墨粉　结晶石墨和微晶石墨,其主要性能如表1所列.1.1.2　沥青　湖北省科氏重交沥青AH-70,其主要指标:针入度为65,延伸度(5℃,cm)为167.3,软化点为51.5℃.1.1.3　集料　玄武岩细集料,最大粒径为4.75mm,分为4.75～2.36m m和<2.36mm两种.1.1.4　矿粉　亲水系数0.9,主要成分w(CaO) 51.5%,w(SiO2)1.76%.1.2　试验方法1.2.1　导电沥青混凝土的制备　试验配合比为: m(集料,2.36～ 4.75mm)∶m(集料,<2.36 m m)∶m(矿粉)∶m(沥青)=60∶120∶7∶15,其合成级配见表2所列.石墨分散性将严重影响沥青混凝土的导电性能.因此石墨导电沥青混凝土的拌和采用三层次拌和法,以确保石墨分散均匀,其工艺见图 1.沥青混凝土击实温度为140℃,试件的尺寸为O50×45m m.①收稿日期:20020624 吴小鹏:男,37岁,教授,博士后,主要研究领域为道路与桥梁建筑材料研究图1　导电沥青混凝土的制备流程表1　石墨物理化学性质项 目结晶石墨微晶石墨吸油值/m L ·g -11.41.11比表面积/m 2·g -10.50.21pH 值6.858.35粒径/μm 3560挥发分/%0.41.2表2　沥青混合料的合成级配设计孔径/mm9.5 4.752.361.180.60.30.150.075合　成级配/%100.098.868.948.837.923.014.67.61.2.2　电阻测试　电阻R 大于106Ψ时,采用绝缘体电阻测定仪;当R 小于106Ψ时,采用万用表直接测定.1.2.3　电阻率计算　d =R S /H .式中:d 为沥青混凝土试件的电阻率;R 为沥青混凝土试件的电阻;S 为沥青混凝土试件截面积;H 为沥青混凝土试件高度.2　结果与讨论2.1　石墨物理化学性质、掺量对沥青混合料导电性能的影响在沥青混合料中加入不同掺量的石墨,成型后测试沥青混凝土试件的电阻率.石墨掺量与沥青混合料导电性能的关系如图2.图2　石墨掺量对电阻率的影响 从图2可知:石墨掺量低时,电阻率极大.随着石墨掺量的增加,粒子间接触增多,形成网状几率加大,导电性增加,且呈线性变化.当体系中的石墨掺量达到一个临界值[5～7]时,体系中的电阻突然下降,变化幅度显著,然后即使导电填料的继续增加,电阻率变化平缓.可以认为,在沥青混凝土中,沥青的电阻率高于石料的电阻率.因此电阻率突变点[5～6]前主要是通过石料所形成的通路导电[7,9],其表现为沥青混凝土的电阻率与石料的电阻率相近,约108Ψ·m;突变点附近石墨的分布开始形成导电通路网络,石墨导电通路开始起主导作用;大于突变点之后,导电通路已经形成.此时对沥青混凝土电阻率的影响完全取决于石墨与石墨间的接触.石墨的粒径、吸油值、p H 值、比表面积对其导电性有较大影响.作为导电填料的石墨应具有高的结构性、大的比表面积和良好的表面化学[7,8].假定一个棱长为L 的立方体试件,电阻是沿着电流方向接触数与接触电阻R 0的乘积,同时与电流方向的同一网络数成反比,则导电沥青混凝土的电导率W 为W =3(3L d -2)(V f -4d 3L )R 0L式中:d 为石墨粒子直径;V f 为石墨体积分数.从上式可看出,石墨的粒径、掺量、接触电阻是决定导电沥青混凝土的电导率的重要因素.结晶石墨掺量对沥青混合料电阻率影响与微晶石墨相似,但对降低沥青混合料的电阻率更有效.微晶石墨掺量的突变点在8%附近,而结晶石墨掺量的突变点仅为2%;当结晶石墨掺量为5%时,其电阻率与17%的微晶石墨掺量相当,可以降到5.1Ψ·m .继续增加结晶石墨掺量,6%时电阻率为1.3Ψ·m.产生这种现象的原因首先是结晶石墨比表面积越大,单位体积内的颗粒就多,更容易彼此接触形成网状通路;其次,接触电阻与吸油值、表面化学相关.结晶石墨吸油值比微晶石墨大,表明结晶石墨结构性高,其形成网状结构的几率更大,导电性更好;结晶石墨的p H 值小于微晶石墨,具有良好的表面化学,对电子迁移影响小.2.2　沥青用量对沥青混合料导电性能的影响沥青用量是影响沥青混合料导电性的主要因素之一.导电沥青混凝土的导电机理主要有导电·568·武汉理工大学学报(交通科学与工程版)2002年　第26卷颗料接触导电理论及隧道效应[9].石墨导电沥青混凝土更倾向于前者:当石墨导电粒子的加入量很少时,石墨导电粒子被沥青分开呈绝缘性;石墨导电粒子加入量渐渐增大时,石墨颗粒间的距离缩短,部分相互接触出现导电性,隧道效应起主要作用;当石墨用量增大到一定程度时,表现出良好的导电性,此为石墨导电粒子相互接触形成通路的结果.4%的结晶石墨掺量,不同的沥青用量的沥青混合料的电阻率的测试结果如图 3.在5%至7%沥青用量间,沥青混凝土的电阻率随沥青用量增加而缓慢增加.5%沥青用量时电阻率为4.4Ψ·m ,7%沥青用量时电阻率为11.4Ψ·m ;增加到8%后,电阻率增加显著,达25.74Ψ·m.继续增加沥青用量,11%时电阻率可达到 1.63×102Ψ·m,是5%时的37倍.石墨与沥青之比为1∶2时是显著影响其电阻率的结晶石墨掺量临界点.图3　沥青用量对沥青混凝土导电性能的影响2.3　导电沥青混凝土的导电模型根据石墨掺量、沥青用量和温度与导电沥青混凝土电阻率关系,可以认为:在未掺石墨的沥青混凝土中,集料间的接触所形成的导电通路起主要作用;在没有达到临界掺量前,石墨在集料间起桥梁作用,减少了集料间的接触电阻;在临界点附近,石墨粒子充分接近,其隧道效应形成,石墨与石墨间隙电阻、石墨与石墨间隙电容是主要影响因素;临界掺量后,石墨与石墨相接触的导电通路,电阻率由石墨与石墨接触电阻决定.导电沥青混凝土的导电模型如图 4.其中R c 为石墨接触电阻,R e 为石墨电阻,R g 为石墨间隙电阻,C g 为石墨间隙电容.3　结 论 1)采用科氏重交沥青AH -70,玄武岩、矿粉及石墨粉可以获得电阻率为10～103Ψ·m 的导图4　导电沥青混凝土的导电模型电沥青混凝土;2)结晶石墨掺量对沥青混合料电阻率影响与微晶石墨相似,但由于结晶石墨具有较高的结构性、更大的比表面积和良好的表面化学,其对降低沥青混合料的电阻率更有效;3)导电沥青混凝土的导电机理遵循颗料接触导电理论和隧道效应.掺量小时,石墨导电粒子被沥青分开呈绝缘性;当石墨用量增大到一定程度时,石墨导电粒子在沥青中相互接触形成通路,表现出良好的导电性;4)导电沥青混凝土的导电模型主要涉及到石墨接触电阻、石墨电阻、石墨间隙电阻和石墨间隙电容等因素.临界石墨掺量前后的影响因素有显著差异.参考文献1　T umi P J .Electrica l co nductivity o f por tla nd cementmo rta rs.Cement and Concre te Resea rch,1996,26(4):529～5342　Banthia N .Elec trical r esistiv ity o f ca rbo n and steelmicro-Fiber r einfor ced cement.Cement and Co ncreteResea rch,1992,22:804～8143　Abo S A.Electrical co nductivity o f co ncrete co ntain-ing silica fume .Cement a nd Co ncr ete Resea rch ,1995,25(6):1615～16254　W en S,Chung D D L.Car bo n fiber-reinfo rced ce-ment as a the rmisto r.Ceme nt and Co ncr ete Re-sea rch ,1999,29(6):961～9655　Ch ung D D L.Electrica l conductio n behavio r of ce-ment-mat rix co mposites.Jour nal o f M a terials andPe rfo rmance,2002,11(2):194～2046　W en S ,Chung D D L .Seebeck effec t in carbo n fiberreinfo rced cement.Cement and Co ncr ete Resea rch,1998,23(4):837～8417　陈克正.高结构导电炭黑填充硅橡胶复合材料的性能.合成橡胶工业,2000,23(6):366～3698　陆长征.炭黑填充导电塑料的研究.塑料,2000,29(1):32～349　Shui Zho ng he.Study o n th e electrical pr oper ties ofcar bon fibe r -cement composite (CFCC ).Jour nal ofW uha n U niv ersity o f Techno lo g y,1995,10(4):38～41·569·　第5期吴少鹏等:导电沥青混凝土的制备研究Preparatio n of Electrically Co nductiv e AsphaltW u Shaopeng Mo Liantong Shui Zhonghe Xuan Dongxing Yang W enfeng Xue Yongjie(Key Laboratory for Silicate Materials Scienceand Engineering ,The Ministry of Education ,W U T ,Wuhan 430070)AbstractCo nductive asphalt co ncrete is a new sor t of m ultifunctio nal a sphalt co ncrete.Ma terials such as Koch AH -70,basalt ag g regae ,lim estone pow der and g raphite particles are used to prepa re conductiv e asphalt concrete in this srudy.Special a ttention is paid to the effect o f g raphite content,g raphite physical-chemical properties and asphalt content o n resistivity.Fur thermo re,an attem pt is made to dev elo p an electrically co nductive model fo r asphalt concrete.Key words :co nductiv e asphalt co ncrete ;prepa ra tion ;resistivity ;electrically co nductive m odel·简　讯·“211工程”院校名单(合并后为91所)已经国家计委批复立项的“211工程”国家重点建设高等学校共99所,后调整合并8所,目前实为91所.北京(19所)——北京大学、中国人民大学、清华大学、北方交通大学、北京工业大学、北京航空航天大学、北京理工大学、北京科技大学、北京化工大学、北京邮电大学、中国农业大学、北京林业大学、北京医科大学(已并入北京大学)、北京中医药大学、北京师范大学、北京外国语大学、对外经济贸易大学、中央民族大学、中央音乐学院;上海(11所)——上海交通大学、复旦大学、华东师范大学、上海外国语大学、东华大学、上海财经大学、上海医科大学(已并入复旦大学)、同济大学、华东理工大学、上海大学、上海第二医科大学;天津(3所)——南开大学、天津大学、天津医科大学;重庆(1所)——重庆大学;河北(1所)——河北工业大学;山西(1所)——太原理工大学;内蒙古(1所)——内蒙古大学;辽宁(4所)——大连理工大学、东北大学、辽宁大学、大连海事大学;吉林(4所)——吉林大学、东北师范大学、吉林工业大学(已并入吉林大学)、延边大学;黑龙江(3所)——哈尔滨工业大学、哈尔滨工程大学、东北农业大学;江苏(11所)——南京大学、东南大学、苏州大学、南京师范大学、中国矿业大学、中国药科大学、河海大学、南京航空航天大学、江南大学、南京农业大学、南京理工大学;浙江(1所)——浙江大学;安徽(2所)——中国科学技术大学、安徽大学;福建(2所)——厦门大学、福州大学;江西(1所)——南昌大学;山东(4所)——山东大学、山东工业大学(已并入山东大学)、青岛海洋大学、石油大学;河南(1所)——郑州大学;湖北(6所)——武汉大学、华中科技大学、中国地质大学、武汉水利水电大学(已并入武汉大学)、武汉理工大学、武汉测绘科技大学(已并入武汉大学);湖南(3所)——湖南大学、中南大学、湖南师范大学;广东(4所)——中山大学、暨南大学、华南理工大学、华南师范大学;广西(1所)——广西大学;四川(6所)——四川大学、西南交通大学、电子科技大学、四川农业大学、华西医科大学(已并入四川大学)、西南财经大学.摘自:http ://www .whtnews .net·570·武汉理工大学学报(交通科学与工程版)2002年　第26卷。

专利名称：一种具有导电功能的沥青混凝土的制备方法专利类型：发明专利
发明人：吕林女,敖灶鑫,何永佳,丁庆军,胡曙光,王发洲,吴学伟,黄少龙,刘新权,方杨
申请号：CN200810046603.X
申请日：20080102
公开号：CN101215124A
公开日：
20080709
专利内容由知识产权出版社提供
摘要：本发明涉及一种具有导电功能的沥青混凝土的制备方法。

一种具有导电功能的沥青混凝土的制备方法，其特征在于它包括如下步骤：1)集料的预处理：先将钢渣用水进行杂质清洗；2)原料的准备：按各组成的重量百分比分别为：粗集料55％～80％，细集料13％～30％，矿物填料7％～15％选取粗集料、细集料和矿物填料作为集料备用；沥青胶结料的用量为集料重量的6％～8％；纤维稳定剂的用量为集料和沥青胶结料总重量的0.1％～0.5％；导电相材料的用量为沥青胶结料重量的10～30％；采用SMA混合料的级配设计；3)混合料拌合：分次加料多次拌合，成型时保持温度不低于150℃。

该制备方法工艺简单、造价低廉，所制备的沥青混凝土具有优良导电性能的同时还具有良好的路用性能。

申请人：武汉理工大学
地址：430070 湖北省武汉市洪山区珞狮路122号
国籍：CN
代理机构：湖北武汉永嘉专利代理有限公司
代理人：唐万荣
更多信息请下载全文后查看。
