1、尺寸标注(1)标注图形的尺寸(2)分析左图尺寸标注的错误,并在右图正确注出。
(3)分析左图尺寸标注的错误,并在右图正确注出。
1 / 792 / 792-1、求各点的第三投影,并填上各点到投影面的距离。
2-4 已知E (22,30,20),F 点在E 点之左10mm ,之下10mm ,之后 10mm ;G 点在E 点的正右方12mm ,作出点E 、F 、G 的三面投影。
A 点距V 面( )、距H 面( )、距W 面( )B 点距V 面( )、距H 面( )、距W 面( )C 点距V 面( )、距H 面( )、距W 面( )D 点距V 面( )、距H 面( )、距W 面( )E 点距V 面( )、距H 面( )、距W 面( )F 点距V 面( )、距H 面( )、距W 面( )2-3、比较A 、B 、C 三点的相对位置。
(上、下)A 点在B 点 (左、右)(前、后)(上、下)B 点在C 点 (左、右)(前、后)(上、下)C 点在A 点 (左、右)(前、后)3 / 792-5 在立体的投影图上,标出直线的三个投影,并说明其对投影面的相对位置(参照立体图)。
(1) (2)2-6判断下列直线的位置。
AB 是_________线;BK 是_________线;AC 是_________线。
DE 是_________线;DF 是_________线; GH 是_________线。
AB是,CD是,EF是,MN是。
2-7判别AB和CD两直线的相对位置(平行、相交、交叉)。
2-8 完成平面五边形ABCDE的投影。
2-9 完成正方形ABCD的两面投影。
4 / 795 / 792-10 如图中平面A 所示,在投影图中标出各平面的三个投影, 2-11 补画各平面图形的第三面投影,并填写它们是何种位置平面。
并写出属何种位置平面。
_________面 __________面A 是_________面;B 是_________面;C 是_________面;D 是_________面。

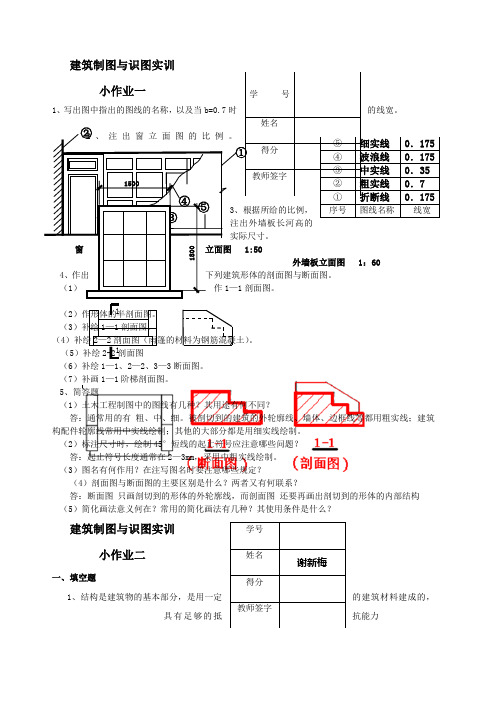

①⑤ ④③15001800② 1 1 建筑制图与识图实训 小作业一1、写出图中指出的图线的名称,以及当b=0.7时的线宽。
2、注出窗立面图的比例。
3、根据所给的比例,注出外墙板长河高的实际尺寸。
窗立面图 1:50外墙板立面图 1:604、作出下列建筑形体的剖面图与断面图。
(1)作1—1剖面图。
(2)作形体的半剖面图。
(3)补绘1—1剖面图。
(4)补绘2—2剖面图(雨篷的材料为钢筋混凝土)。
(5)补绘2-2剖面图(6)补绘1—1、2—2、3—3断面图。
(7)补画1—1阶梯剖面图。
5、简答题(1)土木工程制图中的图线有几种?其用途有何不同?答:通常用的有 粗、中、细。
被剖切到的建筑的外轮廓线、墙体、边框线等都用粗实线;建筑构配件轮廓线常用中实线绘制;其他的大部分都是用细实线绘制。
(2)标注尺寸时,绘制45°短线的起止符号应注意哪些问题? 答:起止符号长度通常在2—3mm ,采用中粗实线绘制。
(3)图名有何作用?在注写图名时要注意哪些规定?(4)剖面图与断面图的主要区别是什么?两者又有何联系?答:断面图 只画剖切到的形体的外轮廓线,而剖面图 还要再画出剖切到的形体的内部结构 (5)简化画法意义何在?常用的简化画法有几种?其使用条件是什么?建筑制图与识图实训小作业二一、填空题1、结构是建筑物的基本部分,是用一定的建筑材料建成的,具有足够的抵抗能力学号姓名 得分教师签字⑤ 细实线 0.175 ④ 波浪线 0.175 ③ 中实线 0.35 ② 粗实线 0.7 ①折断线 0.175序号 图线名称 线宽学号姓名 谢新梅得分 教师签字的空间骨架,这种骨架就是结构。
2、建筑结构按使用的材料不同,可分为钢结构、木结构、混合结构和钢筋混凝土结构。
3、钢筋混凝土是由钢筋和混凝土两种材料复合材料。
钢筋的特点是抗拉力、抗压力强度都很高,而混凝土抗拉强度低,抗压强度高,在钢筋混凝土结构中,钢筋主要承受拉力,混凝土主要承受压力。
房屋建筑制图统一标准一、术语1.图纸幅面drawing format图纸幅面是指图纸宽度与长度组成的图面。
2.图线chart 图线是指起点和终点间以任何方式连接的一种几何图形,形状可以是直线或曲线,连续和不连续线。
3.字体font字体是指文字的风格式样,又称书体。
4.比例scale比例是指图中图形与其实物相应要素的线性尺寸之比。
5.视图view 将物体按正投影法向投影面投射时所得到的投影称为视图。
6.轴测图axonometric drawing 用平行投影法将物体连同确定该物体的直角坐标系一起沿不平行于任一坐标平面的方向投射到一个投影面上,所得到的图形,称作轴测图。
7.透视图perspective drawing根据透视原理绘制出的具有近大远小特征的图像,以表达建筑设计意图。
8.标高elevation 以某一水平面作为基准面,并作零点(水准原点)起算地面(楼面)至基准面的垂直高度。
9.工程图纸project sheet 根据投影原理或有关规定绘制在纸介质上的,通过线条、符号、文字说明及其他图形元素表示工程形状、大小、结构等特征的图形。
10.计算机制图文件computer aided drawing file 利用计算机制图技术绘制的,记录和存储工程图纸所表现的各种设计内容的数据文件。
11.计算机制图文件夹computer aided drawing folder在磁盘等设备上存储计算机制图文件的逻辑空间。
又称为计算机制图文件目录。
12. 协同设计synergitic desig n通过计算机网络与计算机辅助设计技术,创建协作设计环境,使设计团队各成员围绕共同的设计目标和对象,按照各自分工,并行交互式地完成设计任务,实现设计资源的优化配置与共享,最终获得符合工程要求的设计成果文件。
13. 计算机制图文件参照方式refere nee of computer aided draw ing file在当前计算机制图文件中引用并显示其他计算机制图文件(被参照文件)的部分或全部数据内容的一种计算机技术。
