塔机安全监控系统

共友塔机安全监控管理系统范本引言共友塔机安全监控管理系统是一种以现代化智能技术为基础的塔机安全监控管理解决方案。

本文通过对共友塔机安全监控管理系统的功能、特点、架构和使用案例进行详细介绍，旨在帮助读者对该系统有一个全面的了解。

一、系统功能1. 塔机数据实时监测：通过传感器实时采集塔机的关键数据，包括起重量、倾角、风速、工作状态等，并及时显示在监控界面上，方便操作人员随时了解塔机的状态。

2. 塔机远程控制：支持对塔机进行远程控制，可以通过系统界面进行塔机的启动、停止、起重、移动等操作，极大地提高了塔机的操作效率和安全性。

3. 塔机故障预警：系统能够根据实时监测的数据，判断塔机是否存在故障风险，并在出现故障前及时发出预警信息，帮助工作人员采取相应的措施，防止事故的发生。

4. 塔机轨迹记录与回放：系统可以记录塔机的工作轨迹，并支持轨迹回放功能，方便管理人员进行回顾和分析。

5. 塔机数据统计与报表：系统可以根据采集的数据生成各类统计报表，包括工作时间、起重量等指标的统计，助力管理人员进行决策和优化。

二、系统特点1. 灵活可扩展：系统采用模块化设计，可以根据实际需求进行功能扩展和定制。

2. 可视化界面：系统采用直观的可视化界面，操作简单方便，用户友好。

3. 高性能数据处理：系统采用先进的数据处理技术，可以实现对大量数据的高效处理和分析。

4. 实时监控与预警：系统能够对塔机的状态进行实时监控，并在发现异常情况时及时发出预警，保障塔机的安全运行。

5. 高可靠性和稳定性：系统采用可靠的硬件和软件设计，具有较高的稳定性和可靠性，能够适应各种复杂的工作环境。

三、系统架构共友塔机安全监控管理系统采用典型的客户端-服务器架构，主要包括以下几个部分：1. 塔机数据采集与传输模块：负责采集塔机的相关数据，并通过网络传输到服务器端。

2. 服务器端存储与处理模块：负责接收和存储从塔机传输过来的数据，并进行相应的处理和分析。

3. 客户端界面与控制模块：为操作人员提供图形化界面，显示实时数据并支持控制塔机的操作。

塔式起重机安全监控管理系统本项目旨在提高塔式起重机作业的安全性，从系统上讲，有两大功能：一个是给塔式起重机司机发出塔式起重机违规报警信号，防止塔式起重机向危险方向运动或者超载作业;另一个是给工地项目部、建设集团公司和塔式起重机监管部门提供管理平台。

在实际工地施工中，塔式起重机作业可分为单塔作业和群塔作业两种。

单塔作业是一台塔式起重机的作业半径没有和周围相邻的塔式起重机的作业半径有重叠的，而群塔作业是指两台或两台以上的塔式起重机有重叠的作业半径。

下文中有重叠作业半径的塔式起重机，称为相关塔式起重机。

基本功能设备端向操作者显示塔式起重机当前的工作参数，即：载重、幅度、力矩、起升高度和回转角度。

在达到额定载荷的90%时，系统发出声光报警提醒操作者注意。

超过额定载荷时，强迫终止违章操作。

当塔式起重机在超风速条件下作业时，发出声光报警。

当塔式起重机运行靠近高压线或建筑物等禁行区时，发出声光报警。

当多台塔式起重机同时作业，塔式起重机有发生碰撞可能时，发出报警并阻止向危险方向运动。

参数记录：可记录16000个工作循环数据，可下载后保存、查看，方便统计管理。

系统可以显示所管理塔式起重机的分布及相关基本信息。

显示塔式起重机开关机时间实时显示塔式起重机载荷、幅度、回转角度、起升高度、起升速度等信息。

远程监控管理功能加装远程传输模块后，系统具有远程管理功能。

每台塔式起重机的工作数据可以通过无线网络和互联网传输，可以在企业办公室或安监站监控中心实时查看、管理。

安监站可以及时发现违章行为和违章倾向，掌握违章证据，有针对地实施监管，是符合国情的先进管理手段。

变被动管理为主动管理，最终减少乃至消灭因违章操作和超载所引发的塔式起重机事故。

塔吊实时监控用户能够对塔吊运行状态以及其参数数据进行实时查看,登录后点击项目监管后，进入到项目列表界面。

打开“塔机电子地图”可以看见该地区塔机的分布情况，以及其塔机运行状态：620)this.style.width=620;" border=0 alt=塔式起重机安全监控管理系统src="/FileUpLoadSavePath/2022 -05/136d41124a8096ccb5a.jpg">点击该项目图标，即可打开该项目下的塔吊详细运行页面：620)this.style.width=620;" border=0 alt=塔式起重机安全监控管理系统src="/FileUpLoadSavePath/2022 -05/392a57e7368f05a834e.jpg">塔吊工作的数据都存储在服务器中，可以通过平台系统以动画重现群塔和单塔的历史工作状态。

塔式起重机安全监控管理系统一、系统介绍塔式起重机（塔吊）监控系统是基于传感器技术、嵌入式技术，数据采集技术、数据处理技术、无线传感网络与远程通信技术相融合的系统平台，通过前端监控装置和平台无缝融合，实现了开放式的实时塔吊作业监控，在对塔吊实现现场安全监控的同时，通过远程高速无线数据传输将塔吊运行工作状况安全数据和报警信息通过3G CDMA 实时发送到远程GIS可视化监控平台，并能在报警时自动触发手机短信向相关人员告知，从而实现实时的动态远程监控、远程报警和远程告知，使得塔吊安全监控成为开放的实时动态监控。

监控平台的主要目的是实现工地级、企业级、区域（省市）级三级网络化、信息化远程安全监督与实时管理；参与监控管理的主体主要有工地安全员、塔吊租赁公司、施工单位及安监部门；施工单位需对塔吊报警进行相应处置，安监部门可以实时监督查看各个施工企业处置塔吊报警的详细信息，形成企业与政府监管部门的监控管理闭环，真正把监管责任落到实处。

二、系统架构图1系统架构及系统逻辑示意图三、系统功能图2系统功能模块示意图、塔吊监管GIS地图图3项目塔吊在线实时图、单塔在线实时运行图四、产品功能塔吊运行监控硬件设备综合利用微电子技术、信息传感技术和即时通讯技术，将塔吊的主要安全装置，包括力矩限制器、起重量限制器、幅度限位器、回转限位器及高度限位器的各项运行数据进行采集、记录和存储。

包括塔吊荷载监控仪、塔吊防碰撞监控仪和塔吊区域保护监控仪3种仪器设备，主要用于平臂和动臂两种塔吊，用户可根据工程实际需要进行选配。

《塔机安全监控管理系统》实现了从地基基础的设计，到塔吊安全专项方案编制，力和力矩监控，防碰撞功能，以及强大的系统监控平台，构建一个全过程、全方位的塔吊监控系统，对塔吊作业的安全能起到更好的保障作用。

1、塔吊在线备案功能系统平台可以提供在线塔吊资质备案，并提供电子地图，准确定位塔吊安装位置，对塔吊作业状况及时掌控。

2、作业数据记录及存储功能塔吊黑匣子以10ms为采样周期，至少存储最近16000条工作循环对应的最大力矩及时间，并且记录只可读取不可随意更改。

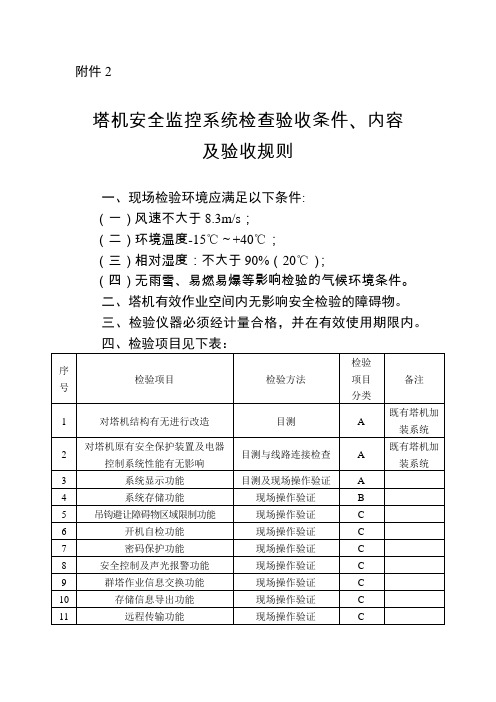

附件2
塔机安全监控系统检查验收条件、内容
及验收规则
一、现场检验环境应满足以下条件:
（一）风速不大于8.3m/s；
（二）环境温度-15℃～+40℃；
（三）相对湿度：不大于90%（20℃）；
（四）无雨雪、易燃易爆等影响检验的气候环境条件。

二、塔机有效作业空间内无影响安全检验的障碍物。

三、检验仪器必须经计量合格，并在有效使用期限内。

四、检验项目见下表：
五、验收规则
（一）检验出现A类项目不合格，停止检验，判系统不合格；（二）检验出现B类项目不合格，停止检验，排除故障，复检中出现B类项目不合格，判该系统不合格。

（三）检验出现C类项目不合格，停止检验，排除故障，复检中出现C类项目不合格，停止检验，排除故障，再次复检，若出现检验项目不合格，判该系统不合格。

为了加强建筑起重机械的安全监督管理，防止和减少生产安全事故，保障人民群众生命和财产安全，依据《建设工程安全生产管理条例》、《特种设备安全监察条例》、《安全生产许可证条例》，制定本规定。

塔式起重机安全监控管理系统（塔机黑匣子）标准如下：
一、产品要获得国家知识产权局与国家安科院审批的鉴定证书（特种机械型式试验报告），并且在山东省技术监督局与山东省建设厅备案。

从事塔式起重机生产、安装、拆卸活动的单位应当依法取得建设主管部门颁发的相应资质和建筑施工企业安全生产许可证，并在其资质许可范围内承揽塔式起重机械安装、拆卸工程。

二、根据建设机械行业标准（鲁建机行管）之第四条，塔式起重机（包括安全装置,显示记录装置，回转支承，起升机构，变幅机构，回转机构，液压机构，高强螺栓，液力耦合器）。

第五条施工升降机（包括传动机构，重量限制器，防坠安全器）凡生产以上建机及配套产品的企业，均应按规定申请产品备案并取得山东省住建厅统一印发的《山东省建设工业产品登记备案证明》。

三、按照国家《建设工程安全生产管理条例》规定，塔式起重机安全生产必须符合以下规定：
产品功能:。

塔式起重机安全监控系统一、产品说明塔式起重机在线监控系统是基于互联网技术、传感器技术、嵌入式技术、数据采集、数据融合、无线传感技术，高效率地实现了建筑塔机单机运行和群塔干涉作业防碰撞的开放式实时安全监控与声光预警、报警等功能，以及实时动态的远程监控、远程报警和远程告知，使得塔机安全监控成为开放的实时动态监控。

并从技术手段上保障了对塔机使用过程和行为的及时监管、切实预警、控制设备运行过程中的危险因素和安全隐患，有效地防范和减少了塔机安全生产事故发生。

二、系统组成本系统由远程监控管理平台，塔机安全监测仪（含监测仪主机、地面接收器，回转传感器、高度传感器、幅度传感器、重量传感器、风速传感器，倾角传感器等）等部分组成。

图1塔式起重机安全监控系统构成图2 塔式起重机安全监控系统LCD屏显示界面1、实时数据的采集，显示及存储；2、防碰撞功能，区域防碰撞可通过本系统设定碰撞距离，防止塔机运行中与物体之间碰撞和塔机与塔机直接碰撞。

另外该系统还可以通过无线自动组网监控塔机群实时干涉作业的防碰撞，使塔机司机直观全面地掌握周边塔机与本塔机当前干涉情况，并在发现碰撞危险前自动进行声光预警和报警，预防事故的发生；3、集成了语音报警功能，当塔机操作违规时，监测仪会发出相应的报警声，且显示屏会以不同颜色字体显示当前报警的报警信息，塔机司机可以通过报警信息知道具体为何种报警，采取对应措施，避免事故的发生；4、危险方向的实时制动，当塔机上，前，后，左，右达到危险值时，可实现自动断电，使塔机危险方向停止工作，避免事故的发生；5、倾斜报警，当塔机发生倾斜时，会有语音报警；6、LCD显示屏，动画模拟实时的吊钩、大臂位置；7、供电方式： AC220V8、通讯方式：GPRS无线传输。

塔机安全监控管理系统塔机在建筑工地中扮演着重要的作用，但同时也存在着一定的安全隐患。

为了保障施工现场的安全，提高工作效率，塔机安全监控管理系统应运而生。

该系统通过实时监控和数据分析，能够及时发现问题并采取相应的措施，从而降低事故风险，保障工人的安全。

首先，塔机安全监控管理系统具有实时监控功能。

通过安装摄像头和传感器等设备，系统能够实时监测塔机的工作状态、运行轨迹以及周围环境情况。

一旦发现异常情况，系统会立即发出警报，通知相关人员及时处理，避免事故的发生。

这种实时监控的功能，大大提高了施工现场的安全性。

其次，该系统还可以对塔机进行远程控制和管理。

在传统的施工现场，人工操作塔机存在一定的安全风险，而且效率较低。

而通过安装塔机安全监控管理系统，操作人员可以通过远程控制设备对塔机进行操作，避免了直接接触危险区域，提高了操作的安全性和准确性。

同时，系统还能对塔机进行实时的数据记录和分析，为施工管理提供了重要的数据支持。

另外，塔机安全监控管理系统还具备预警和预防功能。

通过对塔机运行数据的分析，系统可以提前预警可能出现的故障或问题，帮助管理人员及时进行维护和保养，避免了由于设备故障而引发的事故。

同时，系统还能根据实时监测的数据，提供安全生产方面的建议和指导，帮助施工现场管理人员更好地预防安全事故的发生。

总的来说，塔机安全监控管理系统在提高施工现场安全性、提高工作效率方面发挥着重要作用。

通过实时监控、远程控制和预警预防等功能，系统能够有效地降低塔机操作中的安全风险，保障工人的安全，为施工管理提供了有力的支持。

相信随着科技的不断进步和应用，塔机安全监控管理系统将会在建筑施工领域发挥越来越重要的作用，为施工现场的安全生产保驾护航。

(1)现场塔机需布设塔机安全监控系统，对塔机的载重、幅度、力矩、风速、回转角度、吊钩高度、倾角等运行参数进行监测，搜集超重、超力矩起吊、强风起吊等关键运行信息。

(2)塔机监控系统应由带固定IP的4G无线传输模块、GPS定位模块、多机防碰撞通信模块、制动控制器模块、声光报警、塔吊可视化、驾驶室识别等模块组成。

(3)塔机监控系统应能够满足全方位防护需求，包括：单机安全防护(风速报警、载重报警、空间区域保护)，多机安全防护(防碰撞报警、防碰撞制动)。

(4)塔机监控系统应能够根据监控异常情况发出报警信息，并生成隐患整改指令。

(5)塔机监控系统应布设塔司人脸识别系统，当不具备资格的塔司进行塔机操作时，无法启动塔机。

(6)塔机安全监测设备应采用工业等级设计、生产、加工标准，性能应稳定可靠。

(7)系统设备等应易于安装、省时省力、参数设定简便快捷。

(8)系统设备应具有良好的抗干扰性，能够保证测量数据的准确性。

(9)安全监控设备需在国家市场监督管理总局的特种设备名录里。

所有正在使用的塔机必须安装塔机安全监控系统，未投入使用的塔机必须在投入使用前安装塔机安全监控系统，安全监控系统需在安装前与市平台完成数据对接并满足基本技术要求，对未达到系统功能要求的，不得投入使用。

施工现场每台塔机均需布置一套监测系统，根据塔机型号不同，各传感器的安装要求如下：设备/功能名称监控主机(含配件)载重监控(含传感器及配件)幅度监控(含传感器及配件)力矩监控(功能)回转角度监控(含传感器及配件) 单轴倾角监控(含传感器及配件) 吊钩高度监控(含传感器及配件) 风速监控(含传感器及配件) 数平臂塔机量塔头塔机平头塔机11111111动臂塔机序号1 2 3 4 5 6 7 8为保证塔式起重机安全监控设备安装的规范化，保证监测数据采集的有效性，有效控 制塔机安全监控设备安装过程中的危（wei ）险因素，现制定本安装指引，具体要求如下。

塔式起重机安全监控系统各传感器参数要求如下：序号 种类1 角度传感器2 幅度传感器3 高度传感器4 吊重传感器5 单轴倾角传感器6 风速传感器7 人脸识别模块项目名称 量 程 分辨率 量 程 分辨率 量 程 分辨率 量 程 分辨率 量 程 分辨率 量 程 分辨率 识别方式 支持人员数量 识别距离识别率有效像素 200 万, 指标电子指南针： 0°—359.9°； 其它方式： -540°—540°0.1°0m —655.35m0.01m 0m —655.35m0.01m 0t —655.35t0.01t -9.99—9.99°0.01° 0m/s —32.7m/s 0.01m/s 面部主动识别 不少于 300 人 30cm-60cm>98% 分辨率 1920×1080, 压缩格式8 可视化摄像头 H.264/MJPEG ； CMOS 摄像机； 50Hz:25fps ；支持 H.2659 单机空间区域保护监控(功能) 10 多机防碰撞监控(含传感器及配件) 11 人脸识别监控(含设备及配件) 12 GPS 定位(功能)13 多机防碰撞(支持多于 5 台) 14 4G VPN 网络 15 行为识别黑匣子 16 塔吊可视化备注： —建议安装1 1 1 1 1 1 1 1—不建议安装发、支持全网通3G、4G 网络上传；支持录相保存记录最少30 天。

共友塔机安全监控管理系统范文塔机是工地上常见的一种起重设备，它能够快速、有效地完成各种起重作业，极大地提高了施工效率。

然而，塔机的操作复杂，存在一定的安全隐患，一些事故往往因为操作不当而发生。

为了提高塔机的安全性能，降低事故发生的概率，共友公司研发了塔机安全监控管理系统。

本文将对该系统进行详细介绍。

共友塔机安全监控管理系统是一种基于现代信息技术的智能化安全监控系统，它通过实时监测塔机的工作状态和环境参数，及时发现安全隐患，对操作员进行预警和指导，有效降低了事故的发生率。

该系统具有以下几个主要功能：一、实时监测塔机的工作状态。

共友塔机安全监控管理系统通过安装在塔机上的传感器，实时感知塔机的工作状态，包括吊重状态、起升高度、回转角度等参数。

系统将这些数据实时传输到管理中心，让管理员可以随时监控到塔机的工作情况，及时发现异常情况。

二、预警和指导操作员。

根据塔机的工作状态和环境参数，系统可以判断出是否存在安全隐患，如超载、超高、超速等情况。

一旦系统检测到这些异常情况，会立即向操作员发送预警信息，提醒其注意安全。

同时，系统还会给出相应的安全操作指导，帮助操作员快速采取正确的措施，防止事故的发生。

三、记录和分析数据。

共友塔机安全监控管理系统会自动记录塔机的工作数据，并将其存储在数据库中。

管理员可以随时查看这些数据，分析塔机的工作情况，发现问题和不足之处，并对操作员进行培训和指导，提高其操作技能和安全意识。

四、远程控制和管理。

该系统还支持远程控制和管理功能，管理员可以通过电脑或手机等终端设备，远程监控和控制塔机的工作状态。

如果发现异常情况，可以远程停止塔机的工作，以保证工人的安全。

共友塔机安全监控管理系统采用了先进的信息技术和可靠的硬件设备，具有高度的稳定性和可靠性。

该系统已在多个工地上成功应用，并取得了显著的效果。

事故发生率明显下降，工地的安全氛围得到了进一步提升。

总之，共友塔机安全监控管理系统是一款值得推广应用的智能化安全监控系统。

塔式起重机安全监控系统管理办法第一章总则第一条为认真贯彻落实《关于发布建设事业“十一五”推广应用和限制禁止使用技术（第一批）的公告》（建设部公告第659号）要求，严格执行《国务院关于进一步加强企业安全生产工作的通知》（国发〔2010〕23号）中有关“强制推行先进适用的技术装备，大型起重机械要安装安全监控管理系统”的工作要求，特制定本办法。

第二条本办法适用于宁夏回族自治区境内房屋建筑以及市政工程施工用塔式起重机（以下简称塔机）。

第二章系统功能第三条塔机安全监控系统应由塔机运行信息采集设备和信息处置系统构成，是塔机安全生产管理的一种辅助手段。

当塔机运行时，通过网络实现工程项目地面监控和监督管理部门、使用单位、产权单位远程监控。

第四条塔机安全监控系统应具备实时显示塔机当前运行的位置、起重力矩、起重量、高度、幅度、转角、风速等运行参数信息。

第五条塔机安全监控系统应具备基本的力矩报警、重量报警、高度报警、回转报警、幅度报警、风速报警、碰撞报警、禁行区域报警功能，并满足以下条件：(一)具备良好的环境适应性和抗干扰能力，满足我区建筑施工现场工作环境，适合环境温度为-20℃----+40℃；(二)各功能参数显示精度误差不得大于实际值的5%；(三)塔机安全监控系统报警设限值必须符合塔机安全使用技术参数要求，且与塔机机械限位调整值保持一致；(四)当实际值到达报警设限值时，或大臂、小车进入限制区域时，塔机安全监控系统应能对操作人员和设备专职管理人员进行预报警，对操作人员预报警采用语音、蜂鸣等形式，对设备专职管理人员预报警采用黄红警告色等形式，标准为：预警-----达到机械限位标定值的90%-110%；(黄色）报警-----超过机械限位标定值的110%；（红色）(五) 塔机安全监控系统应能对违章行为进行记录和统计，并对安全保护装置的可靠性进行简易诊断：当塔机的某个方向动作值超过机械限位标定值110%时,司机未对塔机向安全区域操作，塔机安全监控系统进行一次违章记录；当塔机的某个方向动作值超过机械限位标定值110%时，机械限位不能及时切断对应方向的动力源，塔机安全监控系统发送机械限位的故障检修信息。

塔机安全监控管理系统产品概述塔机安全监控管理系统，以建筑起重机械在线监控系统平台为支撑，通过高度、幅度、回转、倾角、重量、风速等传感采集设备，结合有线或无线网络，实时将塔机运行全过程数据留存至数据平台服务器并传输至塔吊黑匣子上，不但有效预防塔式起重机超重超载、碰撞、倾覆等安全事故隐患，更让安全看得见，事故可留痕、可追溯，控防“物的不安全状态”。

在当今新形势的推动和压力下，本塔机安全监控系统可以大大的提高施工效率、减少安全事故、节约人力成本，已经成为智能化标准工地不可缺少的行业利器。

产品功能塔机安全监控系统对塔机进行实时监控，真正做到预防为主，以避免事故发生。

及时直观显示塔机各项工作状态，为塔机司机提供全面的安全信息。

塔机作业全程记录，方便诊断塔机运行状态。

智能生成各种数据统计分析报表，便于监督和管理。

1) 安全保护预警功能：本装置可实现塔机多种安全限制器的预警功能，如起重力矩限制预警、起重量限制预警、起升高度限制预警、幅度限制预警、回转限制预警、单机/多机防碰撞预警等。

如幅度运行达到预设限制位置时，系统将发出预警信号。

再如多个塔机运行至预设防碰撞区域时，系统将发出多机防碰撞报警信号。

预警功能提醒塔机司机操作当前有风险，需要谨慎操作，达到预防事故发生的目的。

2) 实时显示功能塔机工作的关键参数，系统以约100毫秒为采样周期实时采集塔机的工作参数，在屏幕实时显示力矩、额定重量、实际重量、吊钩高度、吊钩幅度、风速、回转、倾角。

所有运行状态数据化展现出来，并且通过FLASH动画直观模拟现场的塔机，以供操作人员参考达到安全合理的操作塔机，改变以往经验操作等习惯，避免超载与误操作。

3) 数据云存储功能：系统主机不但自带存储功能，可将相关运行数据存储指主机内，而且整合GPRS模块，可通过3G/4G网络传输至远程监控云平台，实现远端云存储，便于后期事故追溯。

在塔机运行过程中，本系统将以约100毫秒为采样周期实时采集塔机的工作参数，主要参数包括吊重、幅度、高度、回转角度、力矩、力矩百分百、风速、前倾角、状态等，并将塔机运行全过程数据留存至数据平台服务，数据在封存后可保存10年不丢失。

塔机安全监控系统【正文】一、引言塔机安全监控系统是为了确保塔机工作过程中的安全性而设计的一种监控设备。

本文档将详细介绍塔机安全监控系统的设计原理、功能模块、安装调试过程以及使用方法。

二、设计原理塔机安全监控系统的设计原理主要包括以下几个方面：1.异常监测原理：通过对塔机工作状态的实时监测，检测塔机的各项工作参数是否处于正常范围内，一旦发现异常情况，及时发出警报并采取相应的措施。

2.数据传输原理：塔机安全监控系统采用无线传输技术，将实时监测到的数据传输到监控中心，实现远程监控。

3.视频监控原理：塔机安全监控系统还具备视频监控功能，通过摄像头对塔机周围环境进行实时监控，以确保工作区域的安全性。

三、功能模块塔机安全监控系统包括以下几个主要功能模块：1.实时监测模块：该模块通过传感器对塔机的各项参数进行实时监测，包括重量、倾斜角度、高度等，以确保塔机处于安全的工作状态。

2.异常报警模块：一旦监测到塔机工作参数异常，该模块将发出警报提示，并将异常信息传输给监控中心，以便及时采取措施。

3.远程监控模块：该模块通过无线传输技术将塔机的实时监测数据传输到监控中心，实现对塔机工作状态的远程监控。

4.视频监控模块：该模块通过摄像头对塔机周围环境进行实时监控，以确保工作区域的安全性。

四、安装调试过程1.安装设备：根据安装说明书，将塔机安全监控系统的各个设备正确安装在塔机上。

2.连接设备：将各个设备之间的接口正确连接，确保数据传输正常。

3.调试设备：通过设置和校准，确保塔机安全监控系统能够准确地监测并传输塔机的工作参数。

五、使用方法1.启动系统：按照系统启动指南，正确启动塔机安全监控系统。

2.监控参数：通过监控中心的界面，实时查看塔机的工作参数，如重量、倾斜角度、高度等。

3.处理异常：一旦发现塔机工作参数异常，及时采取相应的措施，以确保塔机工作的安全性。

【附件】：本文档涉及的附件包括：安装说明书、调试指南、启动指南等。

共友塔机安全监控管理系统是一种用于监控和管理塔式起重机安全运行的系统。

塔式起重机作为一种重要的起重设备，在建筑工地、港口、码头等场所得到广泛应用。

然而，由于其高度、复杂的结构和使用环境的特殊性，很容易发生事故，给人身安全和财产造成严重的损失。

因此，塔机安全监控管理系统的研发和应用对于确保塔机的安全运行非常重要。

一、系统结构共友塔机安全监控管理系统主要由以下几部分组成：控制中心、塔机、传感器、通信网络和监控终端。

1. 控制中心：控制中心是整个系统的核心，用于集中控制和管理塔式起重机的运行状态。

控制中心采用计算机作为主要设备，通过专门的软件将各个塔机的监控数据进行采集、分析和展示。

同时，控制中心还能通过网络将监控数据传输给相应的监控终端。

2. 塔机：塔机是被监控的对象，系统需要通过安装在塔机上的传感器来获取塔机的实时运行状态。

塔机还可以配备相应的执行机构，用于接收控制中心传来的指令，并对塔机进行远程控制。

3. 传感器：传感器是实现对塔机运行状态监测的关键设备，它能够感知塔机的各种物理量，并将其转换为电信号。

常用的传感器有倾角传感器、载荷传感器、温度传感器等。

这些传感器安装在塔机的关键部位，如塔帽、起重臂、平衡臂等处。

4. 通信网络：为了实现控制中心与塔机之间的远程通信，必须建立起可靠的通信网络。

通信网络可以采用有线或无线的方式，如以太网、RS485、无线局域网等。

这样，控制中心就能够与各个塔机进行实时的数据交换和指令传输。

5. 监控终端：监控终端是用户与系统交互的界面，通常由计算机、平板电脑、手机等设备组成。

通过监控终端，用户可以远程监控塔机的运行状态、查看历史数据、进行报警处理等。

二、系统功能共友塔机安全监控管理系统具有以下主要功能：1. 实时监控：系统能够实时获取塔机的各项运行数据，如倾角、载荷、温度等，并将其显示在控制中心和监控终端上。

这样，用户可以随时了解塔机的运行状态，及时发现异常情况。

2. 数据分析：系统能够对监控数据进行分析和处理，通过算法和模型推断塔机的运行健康状态。

塔式起重机安全监控管理系统应用技术中图分类号： th21 文献标识码： a 文章编号：随着我国经济建设的发展，建设规模不断扩大，建筑业队伍也随之迅猛发展，尽管行业整体技术水平在不断提高，我国建筑业仍属于劳动密集型行业，在施工现场安全管理上仍存在效率低、隐患多、沟通不畅、事故瞒报、漏报等问题；同时，建筑业又是发生伤亡事故频率较高的行业。

我国安全生产管理体制是“企业负责、行业管理、国家监察、群众监督”,由此可见，建筑企业是提高建筑业的整体技术水平，预防和控制建筑业伤亡事故发生的主体，是关键所在。

1、建筑安全信息化管理所谓建筑安全信息化管理就是采用以计算机、通信等为代表的信息技术，并结合建筑施工现场实际情况，对其安全进行全方位、全天候的监督管理，从而可以在不需要人工介入的情况下发现并帮助有关人员排除安全隐患。

建筑安全信息化管理包含以下要点：（1）隐患的发现。

对施工现场的敏感环节进行实时监测，在造成事故之前及时发现安全隐患；（2）信息的传递。

将安全隐患信息随时传递到相关人员或设备；（3）排除。

通过提醒相关人员进行干预或者驱动相关设备自动干预，排除隐患，避免故障发生；（4）记录分析。

记录隐患的发现和排除过程，统计相关数据，为后续改进提供参考资料并为监管部门提供所需数据。

2、塔式起重机安全塔式起重机（以下简称塔机）常见的事故主要有倾覆倒塔、高空坠物、相互碰撞或者与周围环境碰撞等，究其根源可以归纳为以下几个方面：（1）塔机使用单位主观上的原因，为保证施工进度因而忽视塔机运行安全，擅自增加吊重，导致起吊时起重力矩超标；（2）塔机超载频繁，引发某些钢结构疲劳损害；（3）司机及检查人员缺少相关测量仪器设备，对各限位器状况不能实时判断；（4）多塔联合作业时，因缺少有针对性的方案，不能有效控制各塔机运行区域；（5）司机、地面指挥和作业人员对起吊重量无法准确估计，难以确定是否可安全起吊；（6）瞬时风速过大，司机、地面指挥和作业人员不能及时准确判断风速是否超标。
