光伏电池仿真

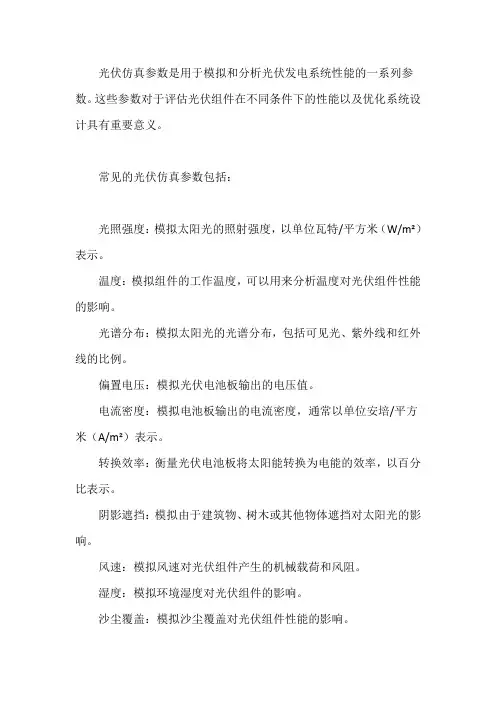

光伏仿真参数是用于模拟和分析光伏发电系统性能的一系列参数。

这些参数对于评估光伏组件在不同条件下的性能以及优化系统设计具有重要意义。

常见的光伏仿真参数包括：
光照强度：模拟太阳光的照射强度，以单位瓦特/平方米（W/m²）表示。

温度：模拟组件的工作温度，可以用来分析温度对光伏组件性能的影响。

光谱分布：模拟太阳光的光谱分布，包括可见光、紫外线和红外线的比例。

偏置电压：模拟光伏电池板输出的电压值。

电流密度：模拟电池板输出的电流密度，通常以单位安培/平方米（A/m²）表示。

转换效率：衡量光伏电池板将太阳能转换为电能的效率，以百分比表示。

阴影遮挡：模拟由于建筑物、树木或其他物体遮挡对太阳光的影响。

风速：模拟风速对光伏组件产生的机械载荷和风阻。

湿度：模拟环境湿度对光伏组件的影响。

沙尘覆盖：模拟沙尘覆盖对光伏组件性能的影响。

这些参数可以通过光伏仿真软件进行模拟和分析，以评估光伏发电系统的性能、预测未来运行情况并优化系统设计。

在设计和分析过程中，还需要考虑其他因素，如地理位置、安装角度、地理位置等，以确保仿真结果的准确性和可靠性。

光伏电池仿真实验注意事项
1. 做光伏电池仿真实验，可别一上来就瞎捣鼓呀！就像做饭不能乱加调料一样，咱得先搞清楚实验步骤。

比如说，你不先了解设备怎么用，那不是等着出乱子嘛！
2. 一定要仔细检查设备呀！这可不是开玩笑的，就好比你出门不检查钥匙带没带，等回来发现进不去门，那不傻眼啦！我之前就有一次没检查好设备，结果实验做得一塌糊涂。

3. 数据记录可不能马虎啊！这就跟记账一样，记错一个数可能就全乱套啦。

你想想，要是记错了关键数据，那后面的分析还能对吗？
4. 实验过程中要专注呀！别三心二意的，就像开车分心容易出事故一样。

我有个朋友做实验时总走神，结果出了好多错。

5. 遇到问题别慌张呀！慌张能解决啥问题呀，得冷静下来想想办法。

就如同走路摔了一跤，爬起来拍拍土继续走呗。

6. 注意安全啊朋友们！这就跟过马路要看红绿灯一样重要。

电可不是闹着玩的，要是不小心出点事咋办？
7. 团队合作很关键哦！一个人可忙不过来，这就好比打篮球，光靠一个人能赢吗？大家一起分工合作多好呀。

8. 实验后要及时整理呀！你可别做完就不管了，就像打完仗要打扫战场一样。

不整理好下次怎么用呢？
9. 总之，做光伏电池仿真实验要用心、细心、专心！只有这样才能做好实验，得出可靠的结果呀！。

摘要太阳能作为一种新兴的绿色能源，以其取之不竭、用之不尽、无污染等优点，受到人们越来越多的重视。

光伏发电是充分利用太阳能的一种有效方式之一。

由于目前光伏电池板的价格比较高，转换效率比较低，为了降低系统造价和有效地利用太阳能，该论文光伏发电进行最大功率跟踪显得尤为必要。

本文针对如何提高太阳能光伏发电系统的转换效率，从建模仿真方面对具有最大功率点跟踪的控制器进行了研究，提出了一种新的最大功率点跟踪方案。

本文主要任务如下：首先，本文介绍了论文的相关研究背景、选题意义、以及论文的主要工作。

其次，分析了太阳能电池板的工作原理，利用MATLAB/simulink模块对不同环境及不同日照强度下的太阳能电池输出特性进行了建模、仿真。

再次，介绍并分析了最大功率点跟踪原理，以及常用的几种跟踪方法。

介绍了三种常用的DC/DC变换器的工作原理。

紧接着，对干扰观察法和电导增量法进行了建模和仿真，针对电导增量法提出了一种适合车用的改进方案。

仿真结果表明新的方案在一定条件下可以显著减小最大功率跟踪系统响应时间。

而后，用CATIA软件对第一代太阳能车进行了设计，建立了蓄电池驱动电机和蓄电池充电系统电路。

最后，针对充电系统的电流、电压开发了一个简单的检测分析软件。

关键词：太阳能；最大功率跟踪； MATLAB仿真； DC/DC变换器AbstractSolar power is a new green power. It is regarded as clean, pollution-free, and inexhaustible. Photovoltaic conversion is an effective way to use solar power. Because the price of photovoltaic cell is expensive and conversion effi-ciency is low presently, the Maximum Power Point Tracking is absolutely nec-essary, in order to decrease system cost and increase efficiency. Aims at how to increase the efficiency of conversion for the photovoltaic energy system, this paper researches the solar controller with maximum power point tracking (MPPT) and presents a novel MPPT method from the simulation.The main work of this paper is as follows:First, introduces the background, significance, work.Second, analyzing the principle of the solar panel and using the MATLAB software to build the simulation of the output characteristic for the solar cell under different temperature and isolation.Third, introduces the MPPT principle, comparing several common MPPT methods and find out their advantage and disadvantage. Then analysis three DC/DC converters’principles.Forth, using the MATLAB software simulink toolbox to build the simula-tion of the Perturbation And Observation method, Incremental Conductance method and improved the Incremental Conductance method. The result of the simulation demonstrates that the new strategy can reduce the responding time of the system.Fifth，using the CATIA software to build the first generation solar car 3Dmodel. Then build the circuit of the MPPT system.Last, write a program to analysis the current and voltage of the system. Keywords：Solar Energy ; MPPT ; MATLAB Simulation ; DC/DC Converter目录第1章绪论 (1)1.1 课题背景 (1)1.2 光伏产业的发展现状 (2)1.2.1 国外光伏产业发展现状 (2)1.2.3 国内光伏产业发展现状 (3)1.2.3 太阳能车发展现状 (4)1.3 本课题的意义 (6)1.4 本文主要内容 (7)第2章光伏电池特性及其仿真模型的建立 (8)2.1 光伏电池的工作原理 (8)2.2 光伏电池等效电路 (9)2.3 光伏电池仿真模型的建立 (10)2.3.1 工程用光伏电池的数学模型 (10)2.3.2 光伏电池的simulink模型 (12)2.4 本章小结 (17)第3章光伏发电系统最大功率点跟踪系统的研究 (18)3.1 最大功率点跟踪的概念 (18)3.2 最大功率点跟踪的原理 (19)3.3 常用最大功率跟踪控制算法 (20)3.3.1 恒定电压法 (20)3.3.2 干扰观察法 (21)3.3.3 电导增量法 (22)3.4 DC/DC电路实现光伏电池最大功率点跟踪原理 (24)3.5 典型DC/DC变换电路 (25)3.5.1 降压式变换器（Buck） (25)3.5.2 升压式变换器（Boost） (29)3.5.3 升降压式变换器（Buck-Boost） (32)3.6 最大功率跟踪控制算法simulink仿真分析 (34)3.6.1 降压式变换器建模 (34)3.6.2 干扰占空比的最大功率跟踪算法 (37)3.6.3 干扰观察法 (39)3.6.4 电导增量法 (42)3.7 车用光伏电池最大功率跟踪仿真与分析 (44)3.7.1 车用最大功率跟踪方案 (45)3.7.2 车用最大功率跟踪方案仿真分析 (46)3.8 本章小结 (49)第4章第一代太阳能原型车制作 (49)4.1 车辆系统原理图 (49)4.2 原型车CATIA建模 (50)4.3 电池驱动直流电机电路设计 (51)4.3.1 单片机的选择 (51)4.3.2 直流电动机脉宽调速（PWM）系统设计 (52)4.4 最大功率跟踪电路设计 (55)4.4.1 主回路实现 (55)4.4.2 驱动电路 (56)4.4.3 检测电路 (57)4.4.4 与计算机通讯电路 (57)4.4.5 电源电路 (58)4.4.6 光伏发电系统主要电路原理图 (58)第5章光伏电池电流、电压检测分析软件 (60)5.1 MATLAB软件编程 (60)5.2 光伏电池电流、电压检测分析软件 (61)5.3 本章小结 (61)结论致谢参考文献第1章绪论1.1 课题背景能源，是人类赖以生存根本，其中化石能源作为目前全球消耗的最主要能源，不仅给地球环境带来了严重的破坏，而且正在一天天走向枯竭。

太阳能光伏电池全过程仿真模型研究太阳能光伏电池是一种基于光电效应转化太阳能为电能的装置。

由于其环保、经济、安全、长寿命等特点，近年来得到了广泛的研究和应用。

而在研究和应用中，仿真模型则是一项重要的工作。

一、太阳能光伏电池的基本原理太阳能光伏电池基于半导体PN结构，由P型半导体和N型半导体相接，在两者交界处形成一个电场。

当太阳光照射在P-N结的界面上时，被吸收的光子能量将释放出电子和空穴，导致电子和空穴在P-N结的界面处发生迁移，并形成电动势。

这个电动势将产生电流，从而将太阳能转化为直流电能。

二、太阳能光伏电池的仿真模型太阳能光伏电池的仿真模型可以分为两个部分：光伏发电模型和电路模型。

1. 光伏发电模型光伏发电模型描述了太阳能光伏电池的输出特性。

该模型涉及到光伏电池的输入参数（太阳辐射和温度）以及材料参数（短路电流、开路电压、填充因子等）。

在光伏发电模型中，太阳辐射可以用标准太阳辐射光谱模型（AM1.5G）来模拟。

同时，由于温度对光伏电池性能的影响，需要考虑温度对太阳能光伏电池的电子迁移率和扩散率的影响。

在材料参数方面，短路电流、开路电压和填充因子是光伏电池的主要性能参数，它们与光伏电池的材料和制造工艺有关。

在建立光伏发电模型时，需要结合实际测试数据及公式进行参数的确定。

2. 电路模型电路模型是太阳能光伏电池输出电能的转换和控制过程的模型。

该模型通常由直流-直流变换器（或DC/AC变换器）和电池电压/电流测量电路组成。

直流-直流变换器将光伏电池的输出转化为适宜的直流电压，并保证输出电流符合负载电流需求。

在电路模型建立中，需要考虑典型负载和变换器的响应特性，并配合控制策略，实现太阳能光伏电池输出电能的最大匹配、最大跟踪与充电/放电控制等功能。

三、太阳能光伏电池的仿真模拟分析太阳能光伏电池的仿真模拟分析是利用计算机进行电路仿真和模拟的过程。

通过模拟太阳能光伏电池在不同条件下的电力输出，可以得到太阳能光伏电池的电性能特性曲线、效率、最大功率点、功率图、电压图等信息。

太阳能光伏发电系统建模与仿真随着人们对环保意识的不断加强，太阳能光伏发电系统的需求量在逐渐增加。

为了更好地了解该系统的工作原理和性能，建模与仿真成为了必要的研究手段。

一、太阳能光伏发电系统的工作原理太阳能光伏发电系统主要由光伏电池、光伏逆变器和电网组成。

光伏电池是将太阳能转化成电能的核心部分，它是由多个电池片组成的，每个电池片都是由两层硅晶体和P-N结构组成的。

当光照射到光伏电池上时，电池片中的P-N结构会通过光生电效应形成电子-空穴对，进而产生电压和电流。

然后这些电能会通过光伏逆变器转换为与电网相适应的直流电或交流电。

二、太阳能光伏发电系统的建模为了了解太阳能光伏发电系统的工作状态，必须对其进行建模。

在建模时，需要将光伏电池、逆变器及电网等部分分别进行建模，且分别建立相应的模型。

光伏电池是太阳能光伏发电系统的核心，因此需要着重研究其模型。

理想情况下，光伏电池可以被建模为一个单一的电流源，其效应等同于一个弱光源或一个电阻。

常见的光伏电池模型有单二极管、单指数电阻和多指数电阻模型等。

而光伏逆变器则可以使用各种电子元器件和电路组件组成，如电感、电容和开关管等。

三、太阳能光伏发电系统的仿真与建模相比，仿真更为复杂。

在仿真中，需要模拟不同的实际工况，如天气条件的变化、电池温度的变化等。

常见的仿真软件有PSpice、MATLAB等。

在仿真时，需要根据实际情况确定相应的输入参数，如光伏辐照度、空气质量等，然后根据所建模型及输入参数进行仿真计算。

在完成仿真后，可以对仿真结果进行分析，评估系统的性能指标以及各种因素对系统性能的影响。

仿真还可以帮助优化系统的设计，确定逆变器的控制策略等。

四、太阳能光伏发电系统的应用前景太阳能光伏发电系统已经广泛应用于很多领域，如居民住宅、商业、工业等。

在居民住宅中，太阳能光伏发电系统可以为家庭供电，实现自给自足；在商业领域中，太阳能光伏发电系统可以降低企业的用电成本，提高企业的经济效益；在工业领域中，太阳能光伏发电系统可以帮助企业减少能源消耗和排放，提高企业的生产效率。

（完整版）光伏发电的MATLAB仿真⼀、实验过程记录1.画出实验接线图图1 实验接线图图2 光伏电池板图3 实验接线实物图2.实验过程记录与分析（1）给出实验的详细步骤○1实验前根据指导书要求完成预习报告○2按预习报告设计的实习步骤，利⽤MATLAB建⽴光伏数学模型，如下图4所⽰。

图4 光伏电池模型其中PV Array模块⾥⼦模块如下图5所⽰。

图5 PV Array模型其中Iph，Uoc，Io，Vt⼦模块如下图6-9所⽰。

图6Iph⼦模块图7Uoc⼦模块图8 Io⼦模块图9Vt⼦模块○3在光伏电池建模的基础上，输⼊实际光伏电池参数值，研究不同光照强度下、不同温度下光伏电池的I-V、P-V特性曲线，并得出结论。

○4设计光伏电池测试平台，在不同光照、温度情况下测试光伏电池输出电压、输出电流值，对实测数据进⾏处理并加以分析，记录实际光伏电池的I-V、P-V特性曲线，与仿真结果进⾏对⽐，得出有意义的结论。

○5确定电⼒变换电路拓扑结构，设计电路中的相关参数值，通过MATLAB搭建电路并仿真分析，搭建电路如图10所⽰。

图10离⽹型光伏发电系统○6确定系统MPPT控制策略，建⽴MPPT模块仿真模型，并仿真分析。

系统联调，调节离⽹型光伏发电系统的电路和控制参数值，仿真并分析最⼤功率跟踪控制效果。

（2）记录实验数据表1当T=290K时S=1305W/m2时的测试数据表2当T=287K时S=1305W/m2时的测试数据表3当T=287K时S=1278W/m2时的测试数据⼆、实验结果处理与分析1.实验数据的整理和选择使⽤MATLAB软件其中的simulink⼯具进⾏模型的搭建。

再对其进⾏仿真，得到仿真曲线。

使⽤Excel表格输⼊实验所测得U、I、P，在对其⾃动⽣成I-V，P-V曲线。

2.绘制不同光照强度下、不同温度下光伏电池的I-V、P-V特性曲线；图11 I-V曲线图12 P-V曲线当T=290K时S=1305W/m2时的测拟合曲线图13 I-V曲线图14 P-V曲线当T=287K时S=1305W/m2时的拟合曲线图15 I-V曲线图16 P-V曲线当T=287K时S=1278W/m2时的拟合曲线3.所得实验数值和预习所得理论值⽐较，进⾏实验结果的误差分析所得实验数值和预习所得理论值⽐较，仿真波形开路电压均⽐实验所得的开路电压⼤，仿真波形最⼤功率也⽐实验所得最⼤功率⼤，所取得最⼤功率值对应的电压值也是仿真时⽐实验时的⼤，造成这个现象的原因有以下⼏点：（1）由于天⽓原因，真实测试环境的光照强度有些不稳定，前后变化幅度明显，这也导致了⼀部分的误差。

光伏电池模型及其仿真实现摘要：能源领域中的新能源产业一度崛起并得到了高速的发展，而光伏是清洁能源的重压组成部分之一。

本文从数学角度分析研究了光伏电池模型的机理，将其分成光电电流模块、饱和电流模块、反向饱和电流模块、分流电流模块、输出电流模块五大模块，在数学模型的基础上，基于matlab的simulink对光伏电池模型进行仿真实现，根据输出电压电流以及功率图像分析，该电池模型具有良好的拟合度，与工程实际的太阳能电池输出一致，模型为研究光伏发电功的相关仿真实验提供了平台支持。

关键字：光伏电池；模型；仿真；拟合度引言光伏系统在可再生能源发电系统中是最成熟的技术之一，具有电力可扩展，安装简单，维护量少和模块化等优点。

美洲、日本和德国较早的光伏产业发展一直走在世界前列，而中国的光伏产业近年来发展迅速，“十四五”发展计划以来，中国光伏产业得到了迅猛的发展[1-2]，已占据了世界光伏电池产量的一半，太阳能资源由于其取之不尽，用之不竭的特点已经被世界各国所开发利用。

影响其发展的主要因素是国家的能源发展战略以及总体的发电系统运行投入成本。

从经济性的角度来看，太阳能资源获得容易，发电成本较低，在未来的很长时间里都可以作为新能源并网发电工程中的中坚力量[3]。

随着技术的进步，太阳能光伏未来很有可能成为人类的主流能源利用形式，因此光伏发电作为太阳能的利用方式成为人类必须要研究的课题[4]。

本文对光伏发电原理进行了探究分析，在matlab中搭建了光伏电池的仿真模型，得到了模型的输出曲线。

用matlab编程对光伏发电功率进行了预测，经探究，光伏发电功率与太阳辐射强度、大气温度、大气湿度有关，本文根据在西藏林芝地区采集的数据，设计了一个太阳能光伏发电功率的预测系统，在已知太阳辐射、大气温度、大气湿度的情况下，可以预测光伏系统的发电功率。

1.光伏电池模型光伏电池作为光伏阵列的最小组成单元，是一种利用半导体“光生伏打”效应将光能直接转化为电能的新型能量转换器[5]。

光伏发电系统建模与仿真简介光伏发电系统是一种利用太阳光能直接转化为电能的设备，逐渐成为一种重要的可再生能源发电方式。

建立光伏发电系统的数学模型，并进行仿真，可以帮助我们更好地了解光伏发电系统的运行原理以及优化系统性能的方法。

在本文中，我们将讨论光伏发电系统的建模方法，并介绍如何使用仿真工具进行系统仿真。

本文将包含以下几个部分：1.光伏发电系统的基本原理2.光伏发电系统的数学建模方法3.仿真工具介绍与使用方法4.光伏发电系统的仿真案例分析5.结论与展望光伏发电系统的基本原理光伏发电系统主要由光伏电池阵列、逆变器和电网连接组成。

光伏电池阵列是光伏发电系统的核心部件，通过将太阳能转化为直流电能。

逆变器则将直流电转化为交流电，并将其与电网连接起来，以实现电能的输出和调节。

光伏电池的工作原理是通过光生电效应将太阳光能转化为电能。

在光照条件下，光线照射到光伏电池上，光能被光伏电池吸收，进而激发光伏电池中的电子。

这些电子在光伏电池中形成电流，经过光伏电池上的导线和电子器件，通过负载最终输出电能。

光伏发电系统的数学建模方法为了更好地理解光伏发电系统的工作原理和性能，我们需要建立数学模型对其进行描述。

光伏发电系统的数学建模主要包括以下几个方面：1.光伏发电效率模型：光伏发电效率是指光伏电池将太阳能转化为电能的能力。

建立光伏发电效率模型可以帮助我们了解光伏电池在不同光照条件下的工作效果。

2.光伏电池阵列模型：光伏电池阵列是由多个光伏电池组成的。

建立光伏电池阵列模型可以帮助我们了解光伏电池之间的相互影响以及整个光伏发电系统的总体性能。

3.逆变器模型：逆变器是将光伏电池阵列输出的直流电转化为交流电的设备。

建立逆变器模型可以帮助我们了解逆变器的工作原理以及对电网连接的影响。

4.功率调节策略模型：光伏发电系统在不同的工作条件下需要采用不同的功率调节策略。

建立功率调节策略模型可以帮助我们优化光伏发电系统的性能。

通过建立以上数学模型，我们可以对光伏发电系统进行仿真研究，从而更好地理解和优化系统的性能。

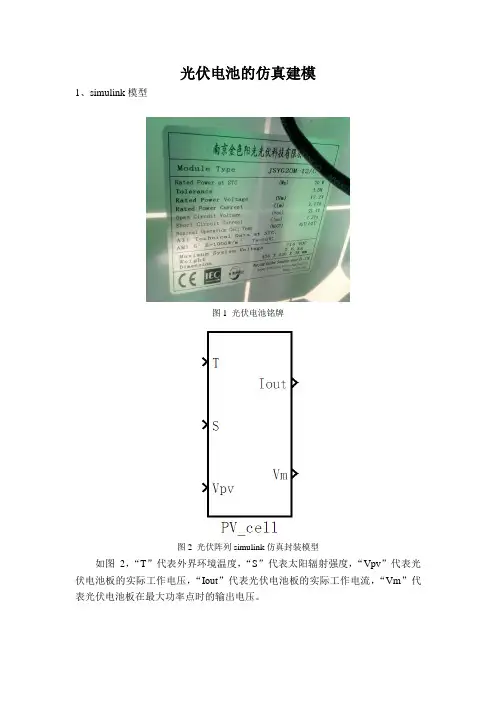

光伏电池的仿真建模
1、simulink模型
图1 光伏电池铭牌
图2 光伏阵列simulink仿真封装模型
如图2，“T”代表外界环境温度，“S”代表太阳辐射强度，“Vpv”代表光伏电池板的实际工作电压，“Iout”代表光伏电池板的实际工作电流，“Vm”代表光伏电池板在最大功率点时的输出电压。

图3 光伏阵列仿真模型用户参数设置界面
如图3所示，根据系统是否带有MPPT功能，输出电流可以是最大功率点时的Im（此时Iout即为Im）或者是对应Vpv的实际电流Iout。

2、光伏电池的特性曲线
仿真所用参数如图1所示，不进行最大功率跟踪（图3“最大功率跟踪”前
面的对号去掉）。

图4 光伏电池特性仿真模型
0.0.0.0.1.1.光伏电池板的输出电压（V ）
光伏电池板的输出电流（A ）
图5 温度变化时的光伏电池I-V 变化曲线
0.0.0.0.1.1.光伏电池板的输出电压(V )
光伏电池板的输出电流（A ）
图6 辐射强度变化时的光伏电池I-V 变化曲线
光伏电池板的输出电压（V ）
光伏电池板的输出功率（W ）
图7 温度变化时的光伏电池P-V 变化曲线
光伏电池板的输出电压（V ）
光伏电池板的输出功率（W ）
图8 辐射强度变化时的光伏电池P-V 变化曲线
3、带有MPPT 功能的光伏电池仿真
图9 T 、S 变化时的光伏电池仿真
如图9所示，通过“Singal ”模块实现不同温度T1和T2、不同辐射强度S1和S2的选择。

本次仿真取值T1 =25~30℃,T2=20~25℃，S1=800~1000w/m 2，S2=600~800w/m 2，。

光伏发电系统的建模与仿真随着节能减排的要求越来越高，光伏发电系统的应用越来越广泛。

然而，在建造光伏发电站前，需要进行大量的建模与仿真工作，以保证系统的稳定性和可靠性。

本文将介绍光伏发电系统的建模与仿真过程。

一、建模建模是光伏发电系统仿真的第一步。

建模的目的就是将光伏发电系统从实际中抽象出来，使之成为一套数学模型，以便在计算机中进行仿真。

光伏发电系统包括发电机组、直流充电器、储能器、逆变器、变压器等基本部件。

对于这些部件，需要进行建模和参数设定。

建模的方法主要有等效模型、电路模型和物理模型等。

1. 等效模型等效模型的思路是将光伏发电系统转换成等效电路，从而进行仿真计算。

例如，将光伏电池板简化成一个电流源加一个二阶低通滤波器。

2. 电路模型电路模型则是基于光伏发电系统的电路特性进行建模。

例如，可以将光伏电池板建模成参数为光强、温度等的电路模型。

3. 物理模型物理模型基于光伏发电系统的物理特性进行建模，涉及光学、热学等多个方面。

例如，可以将光伏电池板建模成空间点的热辐射传递方程。

根据仿真需要，建模时需要进行精度把握和建模方法选择。

在建模完成后，需要进行模型验证，以确保建模工作的准确性。

二、仿真在建模完成后，就可以进行仿真计算了。

仿真是指在计算机中模拟光伏发电系统的工作状态，获得系统的电气参数、性能指标等。

仿真需要使用仿真软件，常见的有PSIM、Matlab/Simulink等。

根据建模的具体方法，仿真算法也存在差异。

1. 辅助设计仿真计算可以对光伏发电系统的组成部分进行电气参数分析，例如组件的最大输出功率、充电器的电流等。

这有助于系统生成流程中的产品选型和设备配套工作。

2. 故障分析仿真计算可对光伏发电系统的故障进行分析。

例如，可能会对电路短路、系统离线等进行典型故障模拟，并从故障指标的角度来改进优化系统。

3. 性能分析仿真计算可以对光伏发电系统的电能转换效率进行性能分析。

例如，可以对系统每个环节的能量损失进行计算，以掌握发电系统的总体能源利用与性能表现。

光伏发电系统建模与仿真分析随着社会的不断发展和科技的不断进步，环保节能成为了现代社会追求的目标之一。

其中，光伏发电作为一种清洁、可再生能源逐渐受到了人们的关注和重视。

本文将介绍光伏发电系统建模与仿真分析，旨在帮助读者深入了解光伏发电的原理和运作机制。

一、光伏发电系统的基本原理光伏发电系统利用光伏电池将太阳能转化为电能，主要由太阳能电池板、逆变器、电池组和监控系统等组成。

太阳能电池板是整个光伏发电系统的核心部件，它将光能转化为直流电能，然后通过逆变器将直流电转换为交流电，最后由电池组存储电能并供电使用。

二、光伏发电系统的建模过程1、光伏电池的模型建立在建立光伏发电系统的模型时，首先要对光伏电池进行建模。

光伏电池将太阳能转化为电能的物理过程可以表示为：P=I×V其中，P表示光伏电池的输出功率，I表示电流，V表示电压。

在建模时，可以采用I-V特性曲线对光伏电池进行描述，因为它能够同时反映出光照强度、温度、电流和电压等参数之间的关系。

2、光伏发电系统的模型建立在光伏电池模型建立完成后，可以继续建立光伏发电系统的模型。

主要建立的内容包括太阳能电池板、逆变器、电池组和监控系统等。

在建立模型时，需要考虑各元件之间的相互作用和影响，确保模型的真实性和可靠性。

三、光伏发电系统的仿真分析1、光伏电池的仿真分析对于光伏电池的仿真分析，一般采用Simulink软件进行搭建和模拟。

在建立模型时，需要输入太阳辐射强度、光谱分布、环境温度和太阳能电池板的参数等信息。

通过对光伏电池的电流、电压和功率等参数进行仿真分析，可以评估光伏电池的性能和能量输出效率，为后续的优化提供参考依据。

2、光伏发电系统的仿真分析对于光伏发电系统的仿真分析，一般采用Matlab软件进行搭建和模拟。

在建立模型时，需要考虑光伏电池板的参数、环境温度、光照强度、逆变器的效率等因素。

通过对光伏发电系统的电流、电压和功率等参数进行仿真分析，可以评估整个系统的性能和能量输出效率，为后续的优化提供参考依据。

光伏电池多物理场耦合仿真与建模随着能源需求的增长和环境问题的日益严重，可再生能源逐渐成为人们关注的焦点之一。

光伏电池作为一种能够转化太阳能为电能的设备，其在可再生能源领域有着重要的地位。

为了提高光伏电池的效率和稳定性，需要进行多物理场的耦合仿真与建模。

光伏电池的多物理场耦合是指光照、热传导、电场和电流等多个物理场之间的相互作用。

光照是光伏电池的能量来源，影响着光伏电池的发电能力；热传导是指光伏电池内部温度分布的传导过程；电场是指光伏电池中产生的电场分布，影响着电荷的流动；电流是光伏电池内电子和空穴在外部电路中流动的过程。

这些物理场之间的耦合关系对于光伏电池的性能有着重要影响，需进行合理的仿真与建模来研究。

首先，光照是影响光伏电池发电效率的一个重要因素。

通过数值仿真可以模拟不同光照条件下光伏电池的发电量。

光照强度、入射角度和光谱分布等参数可以影响光伏电池的发电能力。

通过建立光照场模型，可以分析不同光照条件下光伏电池的发电效率，并优化光伏电池的设计，提高其对光照的适应性。

其次，热传导是光伏电池内部温度分布的一个重要因素。

光伏电池在工作过程中会产生一定的热量，如果不能及时散热，会导致温度升高，影响其工作效率和寿命。

通过建立热传导模型，可以模拟光伏电池内部的温度分布，研究光伏电池的散热性能，优化散热设计，提高光伏电池的工作效率和稳定性。

另外，电场分布对光伏电池的性能也有重要影响。

光伏电池中的电场分布与光伏材料的特性、电池结构和制造工艺等密切相关。

通过建立电场模型，可以研究光伏电池中电场分布的规律，优化电池的结构和制造工艺，提高光伏电池的电能转换效率。

最后，电流是光伏电池内电子和空穴在外部电路中流动的过程，也是光伏电池的输出功率。

电流的大小受到多种因素的影响，如光照强度、温度、电场分布等。

通过建立电流模型，可以研究电流与这些因素的关系，优化光伏电池的设计和工作条件，提高其输出功率。

综上所述，光伏电池多物理场耦合仿真与建模是研究光伏电池性能的重要手段。

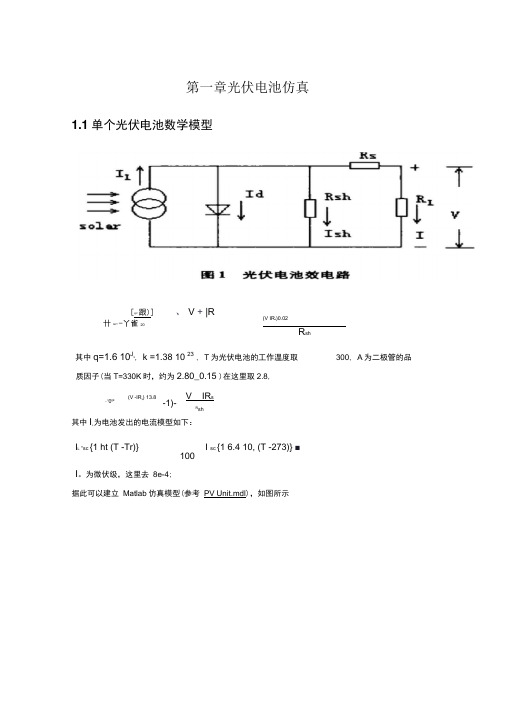

第一章光伏电池仿真1.1单个光伏电池数学模型其中I L 为电池发出的电流模型如下：I L "sc {1 ht (T -Tr)} I sc {1 6.4 10, (T -273)} ■100 I 。

为微伏级，这里去 8e-4;据此可以建立 Matlab 仿真模型(参考 PV Unit.mdl )，如图所示[q(V 跟)] 、 V + |R卄AKT -丫雀20 (V IR s )0.02R sh其中q=1.6 10J 9, k =1.38 10 23 , T 为光伏电池的工作温度取 300, A 为二极管的品质因子(当T=330K 时，约为2.80_0.15 )在这里取2.8,_ I 0(e (V -IR s ) 13.8 -1)- V IR sRsh单电池波形如下:X轴表示输出电压，Y轴表示输出电流。

下图分别为输出电压，电流，功率。

1・2光伏电池并联模型当光伏电池组使用 n p并时数学模型为将串并联整理得A P取新的并联电阻为： "R sh ASR sh = ；A P取新的串联电阻为： J R S ",R 11； s 7n pV I 壮十取新二极管电流为： I d =l o n p (e A S -1^I O n p (e n -1)R(V 川 21)1.3.8 I L -I O n p (e np -1) R s n P_ I ，(V IR s )13.8 V IR s-1 O (e 一 I 丿 R S h使用n ,串时数学模型为(V IR s ) 13.8 I "L 」o (e ns -1) VIR s A S _R shR shnP=n p =n p I L I L I L -I 0 n p n p n p ri p V ：D l R s A s(p ! s )138 (e n s n p n V I R n (p Sn s n p(e V U (—— (eI R s n n P n s )138 )138 -1) n p V I R s nR sh n ,V In p一1)一 R sh ■ nn p-1)-V I R S A S n pRh A S根据上述公式可以搭建串并联仿真模型（参考文件PV_800V_500A.mdl ）;如图所示该模型为短路电流为 0.2A ;开路电压为400mV ;使用2000个串联，2500 个并联可以产生800V ，500A 的模组；仿真如下CT> Light CT> t U- *!Z > 将上述模型进行封装，如图所示X Axis。

第一章 光伏电池仿真1.1 单个光伏电池数学模型{}()[]()0.020011s s q V IR V IR s sAKT L L sh shV IR V IR I I I e I I e R R ++⋅⎧⎫++=---=---⎨⎬⎩⎭其中191.610q -=⨯，231.3810k -=⨯，T 为光伏电池的工作温度取300，A 为二极管的品质因子（当T=330K 时，约为2.800.15±）在这里取2.8，()13.80(1)s V IR sL shV IR I I I e R +⋅+=---其中L I 为电池发出的电流模型如下：4{1()}{1 6.410(273)}100L sc sc I I ht T Tr I T λλ-=⋅+⋅-⋅=⋅+⋅⋅-⋅0I 为微伏级，这里去8e-4；据此可以建立Matlab 仿真模型（参考PV_Unit.mdl ），如图所示单电池波形如下：X轴表示输出电压，Y轴表示输出电流。

下图分别为输出电压，电流，功率。

1.2 光伏电池并联模型当光伏电池组使用p n 并时数学模型为'0()13.80'()13.8'''(1)(1)s ps s L shs RV I n pp L p sh pV IR R V I n I n I I n eR n V IR I I eR +⋅+⋅+=⋅-⋅⋅--+=-⋅--使用s n 串时数学模型为()13.80(1)s sVs IR n sL shVIR nI I I eR +⋅+=--- 将串并联整理得()13.80()13.80()13.80(1)(1)(1)p s ss pp s ss ps s p sn V I R n n n p s sp L p sh ss s n V I R n n n pp L p sh s pI R n s s V n pn p L p sh s pn V I R n I n I I n eR n R n V I n n I I n eR n n R n V I n n I I n eR n n ⋅+⋅⋅⋅⋅⋅+⋅⋅⋅⋅⋅⋅+⋅⋅+⋅⋅=⋅-⋅⋅--⋅⋅+⋅=⋅-⋅⋅--⋅⋅+⋅=⋅-⋅⋅--⋅取新的并联电阻为："sh sh sp R n R n ⋅=； 取新的串联电阻为："s s spR n R n ⋅=； 取新二极管电流为："()13.8()13.800(1)(1)s s psssR n V I V I R n n n d p p I I n eI n e⋅+⋅+⋅⋅⋅=⋅⋅-=⋅⋅-根据上述公式可以搭建串并联仿真模型（参考文件PV_800V_500A.mdl）；如图所示将上述模型进行封装，如图所示该模型为短路电流为0.2A；开路电压为400mV；使用2000个串联，2500个并联可以产生800V，500A的模组；仿真如下。

光伏电池数学模型matlab仿真
光伏电池数学模型是描述光伏电池工作原理的数学表达式，它可以被用来预测光伏电池的输出电流、电压及功率等参数。

下面是一个使用matlab仿真光伏电池数学模型的简单步骤：
1. 建立电池模型。

选择一个适当的光伏电池模型，比如简单模型（Single Diode Model）或等效电路模型（Equivalent Circuit Model），并编写对应的方程。

2. 编写matlab代码。

将模型的方程转化为matlab函数，并编写主程序进行仿真。

3. 定义仿真参数。

定义光照强度、温度等环境参数，以及电池参数，如短路电流、开路电压等。

4. 运行仿真。

利用matlab的ODE求解器或者其他求解器，对光伏电池模型进行仿真，计算得到电池的输出电流、电压及功率等参数。

5. 分析结果。

根据仿真结果，分析光伏电池的性能表现，如效率、填充因子等。

根据结果，进一步优化光伏电池的设计和运行参数。

光伏电池多物理场耦合仿真研究随着全球能源需求的不断增长和对环境影响的日趋关注，可再生能源的开发和利用，成为当前全球能源领域的一个热门话题。

光伏电池作为可再生能源发电的一种重要方式，已经逐渐成为了公认的清洁、环保能源，同时也是未来能源发展的必然选择。

为了更好地发挥光伏电池的优势和提高其性能，多物理场耦合仿真研究成为了一种有效的方法。

一、光伏电池的基本原理光伏电池是一种将光能转化成电能的装置。

其基本原理是利用半导体材料吸收光子后，产生电子和空穴的组合，形成光生电子-空穴对，然后在外电场的作用下，电子和空穴分别向着不同的方向移动，形成电能输出。

光伏电池的性能主要取决于两个因素：一是能量转化效率，即将光能转化为电能的效率；二是稳定性，即光伏电池在不同环境条件下稳定输出的能力。

因此，为了提高光伏电池的性能，需要在设计和制造光伏电池的时候考虑多个因素，并且进行多物理场耦合仿真分析。

二、光伏电池多物理场耦合仿真研究的意义多物理场耦合仿真研究是在光伏电池设计和制造过程中非常重要的方法。

与单一仿真方法相比，多物理场耦合能够更真实地反映光伏电池在各种外部环境和运行状态下的真实情况，能够加深对电池内部物理机制的理解，更准确和全面地评估电池的性能和可靠性。

在多物理场耦合仿真研究中，主要需要考虑的物理场包括：光学、电学、热学、力学等，这些因素之间的相互作用也需要被纳入仿真分析中。

例如，光学仿真分析可以预测在不同波长的光照射下，电池的光子吸收特性和反射特性；电学仿真分析可以研究电池内电子和空穴的流动和电势分布；热学仿真分析可以预测电池在不同环境温度下的散热特性、热效率等；力学仿真分析可以研究电池在机械应力下的性能和耐久性等。

通过多物理场耦合仿真研究，可以更好地优化光伏电池的设计、提高其能量转化效率和稳定性，并且帮助制造商在生产前预测电池的性能和寿命，减少试错成本和时间。

三、多物理场耦合仿真研究应用案例目前，多物理场耦合仿真研究已经成为光伏电池研究领域不可或缺的工具，下面我们来介绍一些典型的应用案例。
