2020-2021全国各地中考物理分类：电功率的综合计算问题综合题汇编及详细答案

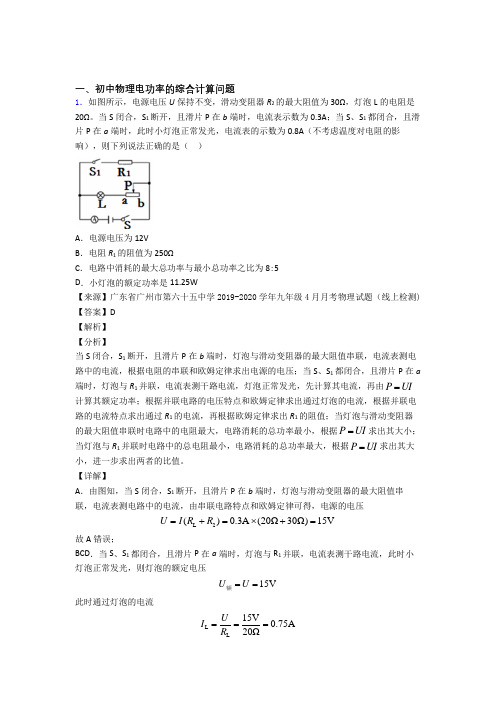

一、初中物理电功率的综合计算问题1．如图所示，电源电压U 保持不变，滑动变阻器R 2的最大阻值为30Ω，灯泡L 的电阻是20Ω。

当S 闭合，S 1断开，且滑片P 在b 端时，电流表示数为0.3A ；当S 、S 1都闭合，且滑片P 在a 端时，此时小灯泡正常发光，电流表的示数为0.8A （不考虑温度对电阻的影响），则下列说法正确的是（ ）A ．电源电压为12VB ．电阻R 1的阻值为250ΩC ．电路中消耗的最大总功率与最小总功率之比为8:5D ．小灯泡的额定功率是11.25W【来源】广东省广州市第六十五中学2019-2020学年九年级4月月考物理试题（线上检测) 【答案】D 【解析】 【分析】当S 闭合，S 1断开，且滑片P 在b 端时，灯泡与滑动变阻器的最大阻值串联，电流表测电路中的电流，根据电阻的串联和欧姆定律求出电源的电压；当S 、S 1都闭合，且滑片P 在a 端时，灯泡与R 1并联，电流表测干路电流，灯泡正常发光，先计算其电流，再由P UI =计算其额定功率；根据并联电路的电压特点和欧姆定律求出通过灯泡的电流，根据并联电路的电流特点求出通过R 1的电流，再根据欧姆定律求出R 1的阻值；当灯泡与滑动变阻器的最大阻值串联时电路中的电阻最大，电路消耗的总功率最小，根据P UI =求出其大小；当灯泡与R 1并联时电路中的总电阻最小，电路消耗的总功率最大，根据P UI =求出其大小，进一步求出两者的比值。

【详解】A ．由图知，当S 闭合，S 1断开，且滑片P 在b 端时，灯泡与滑动变阻器的最大阻值串联，电流表测电路中的电流，由串联电路特点和欧姆定律可得，电源的电压L 2()0.3A 20Ω30Ω15V ()U I R R =+=⨯+=故A 错误；BCD ．当S 、S 1都闭合，且滑片P 在a 端时，灯泡与R 1并联，电流表测干路电流，此时小灯泡正常发光，则灯泡的额定电压15V U U ==额此时通过灯泡的电流L L 15V 0.75A 20ΩU I R ===则灯泡的额定功率L 15V 0.75A 11.25W P U I ==⨯=额额通过R 1的电流1L 0.8A 0.75A 0.05A I I I '=-=-=则电阻R 1的阻值1115V 300Ω0.05AU R I === 根据电路图和2U P R=可知，灯泡与滑动变阻器的最大阻值串联时电路中的电阻最大，电路消耗的总功率最小；灯泡与R 1并联时电路中的总电阻最小，电路消耗的总功率最大；则电路中消耗的最大总功率与最小总功率之比()()max min :::0.8A:0.3A 8:3P P UI UI I I ='='==故BC 错误、D 正确。

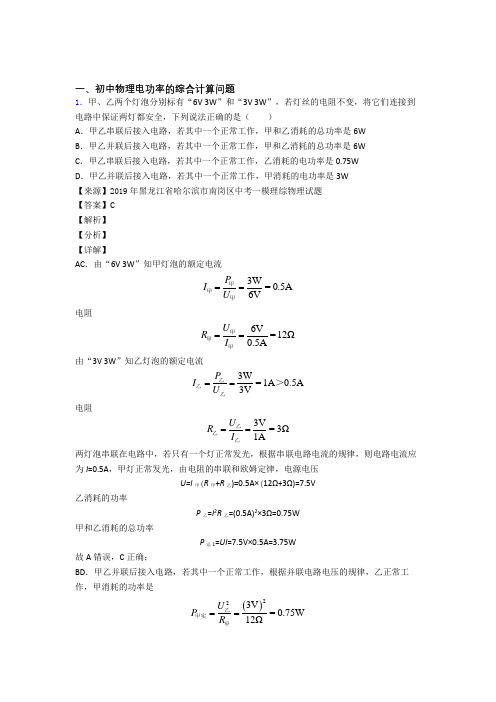

一、初中物理电功率的综合计算问题1．甲、乙两个灯泡分别标有“6V 3W ”和“3V 3W ”，若灯丝的电阻不变，将它们连接到电路中保证两灯都安全，下列说法正确的是（ ）A ．甲乙串联后接入电路，若其中一个正常工作，甲和乙消耗的总功率是6WB ．甲乙并联后接入电路，若其中一个正常工作，甲和乙消耗的总功率是6WC ．甲乙串联后接入电路，若其中一个正常工作，乙消耗的电功率是0.75WD ．甲乙并联后接入电路，若其中一个正常工作，甲消耗的电功率是3W 【来源】2019年黑龙江省哈尔滨市南岗区中考一模理综物理试题 【答案】C 【解析】 【分析】 【详解】AC ．由“6V 3W ”知甲灯泡的额定电流3W =0.5A 6V P I U ==甲甲甲 电阻6V=12Ω0.5AU R I ==甲甲甲 由“3V 3W ”知乙灯泡的额定电流3W =1A 0.5A 3VP I U ==乙乙乙＞ 电阻3V=3Ω1AU R I ==乙乙乙 两灯泡串联在电路中，若只有一个灯正常发光，根据串联电路电流的规律，则电路电流应为I =0.5A ，甲灯正常发光，由电阻的串联和欧姆定律，电源电压U=I 甲(R 甲+R 乙)=0.5A×(12Ω+3Ω)=7.5V乙消耗的功率P 乙=I 2R 乙=(0.5A)2×3Ω=0.75W甲和乙消耗的总功率P 总1=UI =7.5V×0.5A=3.75W故A 错误，C 正确；BD ．甲乙并联后接入电路，若其中一个正常工作，根据并联电路电压的规律，乙正常工作，甲消耗的功率是()223V =0.75W 12ΩU P R ==乙甲实甲两灯泡并联时，流过甲的电流'3V=0.25A 12ΩU I R ==乙甲甲 流过乙的电流'1A I =乙根据并联电路电流的规律，则干路电流'''0.25A +1A =1.25A I I I =+=甲乙甲乙并联后接入电路，甲和乙消耗的总功率P 总2=U 乙I ′=3V×1.25A=3.75W故BD 错误。

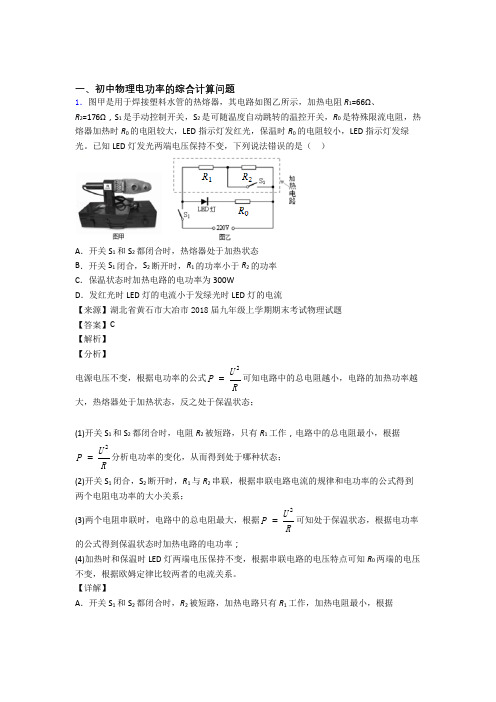

一、初中物理电功率的综合计算问题1．图甲是用于焊接塑料水管的热熔器，其电路如图乙所示，加热电阻R1=66Ω、R2=176Ω，S1是手动控制开关，S2是可随温度自动跳转的温控开关，R0是特殊限流电阻，热熔器加热时R0的电阻较大，LED指示灯发红光，保温时R0的电阻较小，LED指示灯发绿光。

已知LED灯发光两端电压保持不变，下列说法错误的是（）A．开关S1和S2都闭合时，热熔器处于加热状态B．开关S1闭合，S2断开时，R1的功率小于R2的功率C．保温状态时加热电路的电功率为300WD．发红光时LED灯的电流小于发绿光时LED灯的电流【来源】湖北省黄石市大冶市2018届九年级上学期期末考试物理试题【答案】C【解析】【分析】电源电压不变，根据电功率的公式2UPR=可知电路中的总电阻越小，电路的加热功率越大，热熔器处于加热状态，反之处于保温状态；(1)开关S1和S2都闭合时，电阻R2被短路，只有R1工作，电路中的总电阻最小，根据2UPR=分析电功率的变化，从而得到处于哪种状态；(2)开关S1闭合，S2断开时，R1与R2串联，根据串联电路电流的规律和电功率的公式得到两个电阻电功率的大小关系；(3)两个电阻串联时，电路中的总电阻最大，根据2UPR=可知处于保温状态，根据电功率的公式得到保温状态时加热电路的电功率；(4)加热时和保温时LED灯两端电压保持不变，根据串联电路的电压特点可知R0两端的电压不变，根据欧姆定律比较两者的电流关系。

【详解】A．开关S1和S2都闭合时，R2被短路，加热电路只有R1工作，加热电阻最小，根据2U P R=可知电功率较大，处于加热状态，故A 正确，不符合题意；B ．开关S 1闭合，S 2断开时， R 1与R 2串联，串联电路中各处的电流相等，R 1＜R 2，由2P I R =可知，R 1的功率小于R 2的功率，故B 正确，不符合题意；C ．R 1与R 2串联，电路中的总电阻最大，根据2U P R=可知处于保温状态，加热电路的电功率2212(220V)200W 66Ω176ΩU P R R ===++故C 错误，符合题意；D ．热熔器加热时R 0的电阻较大，LED 指示灯发红光，保温时R 0的电阻较小，LED 指示灯发绿光，LED 灯发光时两端电压保持不变，且电源电压为220V 不变，由串联电路中总电压等于各分电压之和可知R 0两端的电压不变，因热熔器加热时R 0的电阻较大，则由U I R=可知，此时电路中的电流较小，发红光时LED 灯的电流小于发绿光时LED 灯的电流，故D 正确，不符合题意。

一、初中物理电功率的综合计算问题1．如图甲所示的电路，电源两端的电压不变，R 1是滑动变阻器，R 2是定值电阻，当开关S 闭合后，逐步改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图像如图乙所示·下列判断正确的是（ ）A ．定值电阻R 2的电阻值为10ΩB ．变阻器接入电路的最大阻值为120ΩC ．R 1消耗的最大电功率为1.8WD ．R 2消耗的功率的最大值与最小值之差为7.2W【来源】重庆市双福育才中学2019-2020学年九年级12月月考物理试题 【答案】C 【解析】 【分析】 【详解】A ．由甲图可知电路为R 1与R 2串联电路，电压表测R 1两端电压，电流表测电路电流，由乙图数据可知，当电流为0.2A 是，电压表示数为8V ，当电流为0.4A 时，电压表示数为4V ，则由串联分压可得：1228V 0.2U U U R =+=+1224V 0.4U U U R ''=+=+解得电源电压U =12V ，电阻R 2=20Ω，故A 错误；B ．当滑动变阻器接入阻值最大时，由欧姆定律可知，电路电流最小，则对应乙图可知此时电流为0.1A ，电压表示数为10V ，则滑动变阻器接入电路最大阻值为：1max 1max 1min 10V100Ω0.1AU R I === 故B 错误；C ．设R 1两端电压为1U ''时其功率最大，此时R 2两端电压为：21U U U ''''=-由于串联，流过R 1电流为：2122U I I I R ''''''''=== 则此时R 1功率为：21max 1112U P U I U R ''''''''== 带入数据整理可得：()21max1196W 205P U ''=--+ 则可知当16V U ''=时R 1功率最大，为1.8W ，故C 正确；D ．当滑动变阻器接入阻值最小时，电路电流最大，为0.6A ，由2P I R =可知此时R 2功率最大，为：()222max 2max 20.6A 20Ω7.2W P I R ==⨯=当滑动变阻器接入阻值最大时，电路电流最小，为0.1A ，由2P I R =可知此时R 2功率最小，为：()222min 2min 20.1A 20Ω0.2W P I R ==⨯=则R 2消耗的功率的最大值与最小值之差为：2max 2min 7.2W 0.2W 7W P P P ∆=-=-=故D 错误。

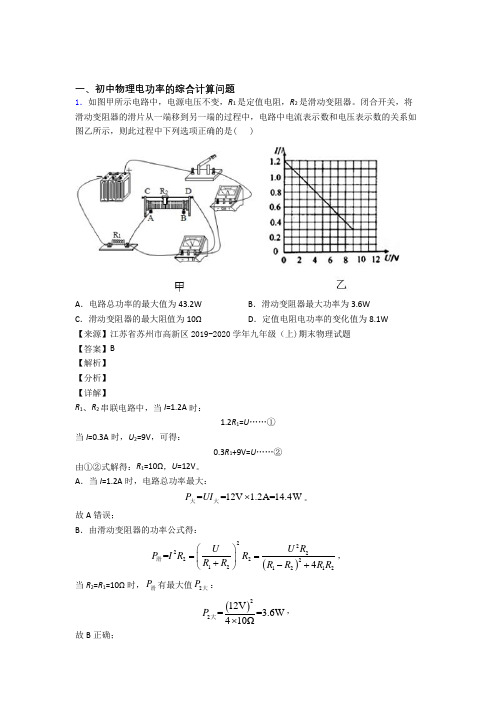

一、初中物理电功率的综合计算问题1．如图甲所示电路中，电源电压不变，R 1是定值电阻，R 2是滑动变阻器。

闭合开关，将滑动变阻器的滑片从一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，则此过程中下列选项正确的是( )A ．电路总功率的最大值为43.2WB ．滑动变阻器最大功率为3.6WC ．滑动变阻器的最大阻值为10ΩD ．定值电阻电功率的变化值为8.1W【来源】江苏省苏州市高新区2019-2020学年九年级（上)期末物理试题【答案】B 【解析】 【分析】 【详解】R 1、R 2串联电路中，当I =1.2A 时：1.2R 1=U ……①当I =0.3A 时，U 2=9V ，可得：0.3R 1+9V=U ……②由①②式解得：R 1=10Ω，U =12V 。

A ．当I =1.2A 时，电路总功率最大：==12V 1.2A=14.4W P UI ⨯大大。

故A 错误；B ．由滑动变阻器的功率公式得：()2222222121212=4U R U P I R R R R R R R R ⎛⎫== ⎪+-+⎝⎭滑， 当R 2=R 1=10Ω时，P 滑有最大值2P 大：()2212V ==3.6W 410ΩP ⨯大，故B 正确；C ．滑动变阻器最大阻值为：9V ==30Ω0.3AU R I =滑， 故C 错误；D ．当I =0.3A 时，定值电阻电功率为：()22110.3A 10Ω=0.9W P I R ==⨯， 当I =1.2A 时，定值电阻电功率为：()2211 1.2A 10Ω=14.4WP I R ==⨯'， 所以定值电阻电功率的变化值为：11114.4W 0.9W=13.5W P P P '-=-∆=。

故D 错误。

2．如图所示，电源电压恒定不变，闭合开关S ，将滑动变阻器的滑片P 从中点向b 端移动一段距离，电压表V 1、V 2示数的变化量分别为1U ∆、2U ∆，电流表示数的变化量为I ∆，阻值相同的定值电阻R 1、R 2消耗电功率的变化量分别为1P ∆、2P ∆，则下列判断正确的是（）A ．12U U ∆>∆B ．12U U ∆=∆C ．1212U U R R I I∆∆+=+∆∆ D ．21212P P I R R ∆+∆∆+=（）【来源】2020年天津市和平区中考一模物理试题 【答案】BC 【解析】 【分析】 【详解】由电路图可知，R 1与R 0、R 2串联，电压表V 1测R 0与R 2两端的电压之和，电压表V 2测R 2两端的电压，电流表测电路中的电流。

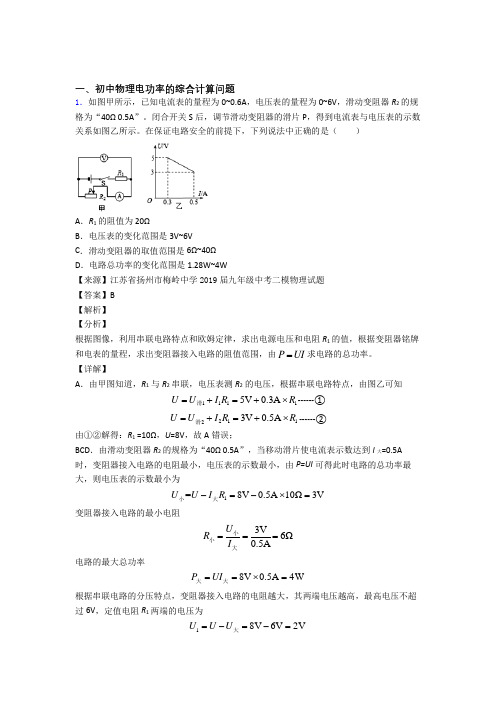

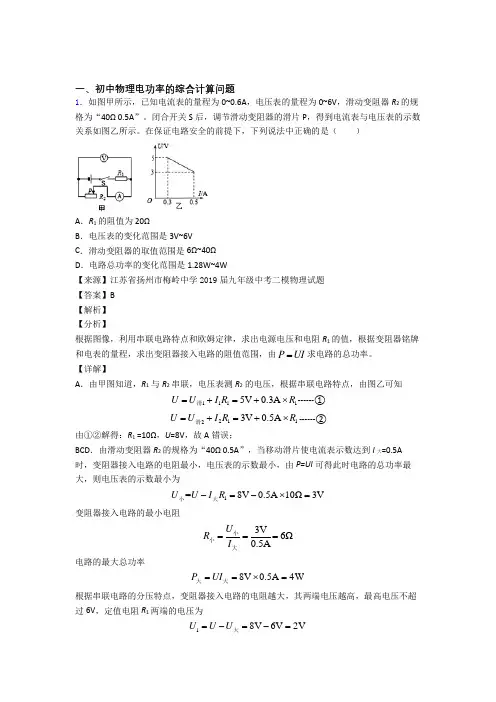

一、初中物理电功率的综合计算问题1．如图甲所示，已知电流表的量程为0~0.6A ，电压表的量程为0~6V ，滑动变阻器R 2的规格为“40Ω 0.5A ”。

闭合开关S 后，调节滑动变阻器的滑片P ，得到电流表与电压表的示数关系如图乙所示。

在保证电路安全的前提下，下列说法中正确的是（ ）A ．R 1的阻值为20ΩB ．电压表的变化范围是3V~6VC ．滑动变阻器的取值范围是6Ω~40ΩD ．电路总功率的变化范围是1.28W~4W【来源】江苏省扬州市梅岭中学2019届九年级中考二模物理试题 【答案】B 【解析】 【分析】根据图像，利用串联电路特点和欧姆定律，求出电源电压和电阻R 1的值，根据变阻器铭牌和电表的量程，求出变阻器接入电路的阻值范围，由P UI =求电路的总功率。

【详解】A ．由甲图知道，R 1 与R 2 串联，电压表测R 2 的电压，根据串联电路特点，由图乙可知1111.3V A 50U U I R R =+=+⨯滑------① 2112.5V A 30U U I R R =+=+⨯滑------②由①②解得：R 1 =10Ω，U =8V ，故A 错误；BCD ．由滑动变阻器R 2的规格为“40Ω 0.5A ”，当移动滑片使电流表示数达到I 大=0.5A 时，变阻器接入电路的电阻最小，电压表的示数最小，由P=UI 可得此时电路的总功率最大，则电压表的示数最小为18V 0.5A 10Ω=3V U U I R --⨯==小大变阻器接入电路的最小电阻Ω3V0 6.5AR U I ===小小大 电路的最大总功率8V 0.5A 4W P UI ==⨯=大大根据串联电路的分压特点，变阻器接入电路的电阻越大，其两端电压越高，最高电压不超过6V ，定值电阻R 1两端的电压为18V 6V 2V U U U =-=-=大此时的总电流为1 12V0.2A 10ΩUIR===小滑动变阻器的最大电阻为6V30Ω0.2AURI===大大小电路的最小功率为221W()8V1.610Ω30ΩUPR R===++小大综上所述，电压表的变化范围是3V~6V；滑动变阻器的取值范围是6Ω~30Ω；电路总功率的变化范围是1.6W~4W，故B正确、CD错误。

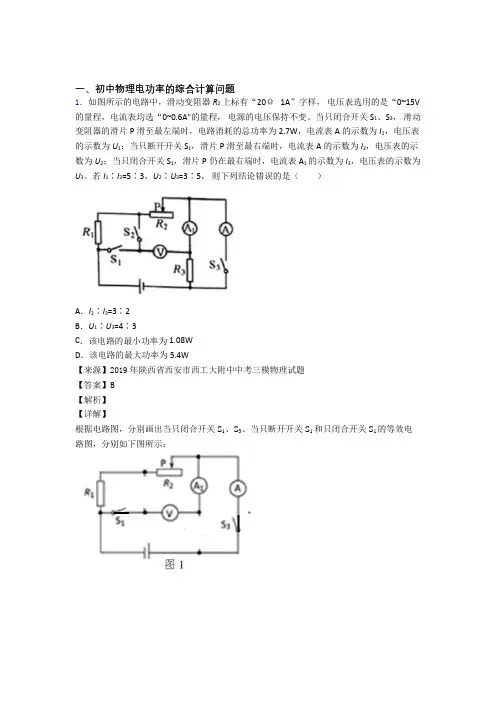

一、初中物理电功率的综合计算问题1．如图所示的电路中，滑动变阻器R2上标有“20Ω 1A”字样，电压表选用的是“0~15V 的量程，电流表均选“0~0.6A"的量程，电源的电压保持不变。

当只闭合开关S1、S3，滑动变阻器的滑片P滑至最左端时，电路消耗的总功率为2.7W，电流表A的示数为I1，电压表的示数为U1；当只断开开关S1，滑片P滑至最右端时，电流表A的示数为I2，电压表的示数为U2；当只闭合开关S1，滑片P仍在最右端时，电流表A1的示数为I3，电压表的示数为U3。

若I1∶I2=5∶3，U2∶U3=3∶5，则下列结论错误的是（）A．I2∶I3=3∶2B．U1∶U3=4∶3C．该电路的最小功率为1.08WD．该电路的最大功率为5.4W【来源】2019年陕西省西安市西工大附中中考三模物理试题【答案】B【解析】【详解】根据电路图，分别画出当只闭合开关S1、S3、当只断开开关S1和只闭合开关S1的等效电路图，分别如下图所示：AB ．当只闭合开关S 1、S 3，滑动变阻器的滑片P 滑至最左端时，图1中只有R 1连入电路中，所以U =U 1， 由欧姆定律可知，电路中电流：11UI R =， 电路消耗的总功率 21=2.7W U P R =当只断开开关S 1，滑片P 滑至最右端时，由图2知，R 1与R 2的最大阻值串联，电压表只测R 2两端电压，电流表测电路中电流，由串联电路特点和欧姆定律可知，此时电路中电流212120U UI R R R ==++Ω由题知12: 5: 3I I =即11215320UI R U I R ==+Ω解得：R 1=30Ω， 则11 2.7W?30Ω=9V U U PR ===所以219V=0.18A 2030Ω+20ΩU I R ==+Ω则R 2两端电压2220.18A?20Ω=3.6V U I R ==当只闭合开关S 1，滑片P 仍在最右端时，图3中三个电阻串联，电压表测R 1和R 2的总电压，电流表A 1测电路中电流，由题可知23: 3: 5U U =则3255×3.6V=6V 33U U ==此时电路中的电流123UI R R R '=++由欧姆定律可得此时电压表的示数()()3121212339V=(30Ω+20Ω)=6V 3020U U I R R R R R R R R '=+=⨯+⨯++Ω+Ω+解得：R 3=25Ω 则31239V=0.12A 30Ω+20Ω+25ΩU I R R R ==++所以23: 0.18 A: 0.12 A=3: 2I I =则电压之比为13: 9 V: 6 V=3: 2U U =故A 正确，但不符合题意，故B 错误，符合题意；C ．由三个等效电路图可知，当只闭合开关S 1时(图3)，滑片在最右端时，电路的总电阻最大，且电压表和电流表都不超过量程，电源电压一定，由2U P R=知此时电路中电功率最小，所以该电路的最小功率39V?0.12A=1.08W P UI ==最小故C 正确，但不符合题意；D ．当闭合开关S 1、S 2、S 3，只有滑动变阻器连入电路中，电流表A 量程0−0.6A ，所以电路中最大电流为0.6A ，此时总功率最大， 所以该电路的最大功率9V?0.6A=5.4W P UI ==最大最大故D 正确，但不符合题意。

一、初中物理电功率的综合计算问题1．如图所示，电源电压保持不变，小灯泡L 标有“5V 2.5W”的字样，滑动变阻器 R 1 的最大阻值为40 Ω，定值电阻R 2 的阻值为 20Ω，电压表量程为0~3V ，电流表量程为 0~3A ，灯丝电阻不随温度变化。

当 S 1、S 2 和 S 3 都闭合，滑动变阻器的滑片滑到端点 a 时，小灯泡L 恰好正常发光。

在保证电路安全的前提下，以下说法正确的是：（ ）A ．电源电压为 10VB ．闭合 S 2、S 3，断开 S 1 时，电路中最小电流为 0.1AC ．闭合 S 1、S 3，断开 S 2 时，滑动变阻器取值范围为 0～20ΩD ．滑片在 a 端，S 1、S 2和S 3 都闭合时，整个电路的功率最大，最大值为 3.75W 【来源】重庆南开融侨中学2019-2020学年九年级（下)开学测试物理试题 【答案】D 【解析】 【详解】 根据2U P R=可得，小灯泡的电阻： ()2L L L 5V 2==10Ω2.5WU R P =额额；A ．当S 、S 1和S 2都闭合，滑动变阻器的滑片滑到a 端时，灯泡与电阻2R 并联；此时小灯泡L 恰好正常发光，则电源电压等于小灯泡的额定电压，L ==5V U U 额，故A 错误；B ．闭合S 2、S 3，断开S 1时，1R 与L 串联，电压表测变阻器1R 的电压，当滑动变阻器的两端电压等于电压表的最大值，即=3V U 滑时，变阻器接入电路的阻值最大，电路中电流最小， 则最小电流：L 5V-3V===0.2A 10ΩU U I R -滑； 故B 错误；C ．闭合S 1、S 3，断开S 2时，1R 与2R 串联，电压表测变阻器1R 的电压，由串联分压规律可知，当电压表示数最大为1=3V U 时，变阻器1R 接入电路的阻值最大，因串联电路电流处处相等，结合欧姆定律可得：1212U U RR =； 即：13V 5V-3V =20ΩR ； 解得1=30ΩR ，变阻器1R 接入电路的阻值最大为30Ω，故C 错误；D ．当S 、S 1和S 2都闭合，滑动变阻器的滑片滑到a 端时，灯泡与电阻2R 并联，因并联电路的总电阻最小，所以由2U P R=可知，此时整个电路的功率最大，则整个电路的最大功率：()222L L 25V =2.5W+=3.75W 20ΩU P P P P R =+=+最大额额；故D 正确。

一、初中物理电功率的综合计算问题1．如图所示的电路，电路接通后，移动滑动变阻器的滑片，电压表的最大值为6V ，电流表的最大值为3A 、最小值为1A ，由此可以确定（ ）A ．电源电压为9VB ．定值电阻的阻值为6ΩC ．滑动变阻器的最大阻值为2ΩD ．定值电阻最大功率为18W【来源】2020年广西中考一轮模拟物理试题（三) 【答案】A 【解析】 【分析】 【详解】由图可知，电路为定值电阻R 1与滑动变阻器串联，电压表测量滑动变阻器两端电压，电流表测量电路电流，当滑动变阻器接入阻值最大时，由串联分压及欧姆定律可知，电压表此时示数最大为6V ，对应电流最小为1A ，此时电源电压为U =U 1+U 2=1A×R 1+6V当滑动变阻器接入阻值最小为0Ω时，电路为R 1的简单电路，由欧姆定律可知此时电流最大为3A ，此时电源电压为1211=3A U U I R R '==⨯联立求解可得电源电压为9V ，电阻R 1阻值为3Ω，当滑动变阻器全部接入时，电路总电阻为19V=91AU R I ==Ω总 则滑动变阻器最大阻值为R 滑=R 总-R 1=9Ω-3Ω=6Ω定值电阻阻值不变，由2U P R=可知定值电阻两端电压最大时，功率最大，当滑动变阻器接入阻值为0Ω时，定值电阻两端电压最大，等于电源电压9V ，此时功率为()221max19V ==27W 3U P R =Ω故选A 。

2．如图所示，电源电压保持不变，R 2=50Ω，闭合S 1，断开S 2，R 1的电功率P 1=0.1W ，电压表示数为U1．开关都闭合时，电压表示数为6U1．用电阻R3替换R1、R2中的某一个，闭合开关S1，断开S2，电压表示数为U2，电路的总功率为P2，U2与U1相比，变化了0.5V．则下列结论正确的是（）A．R3可能是110ΩB．R3可能是5ΩC．P2可能是0.54W D．P2可能是0.65W【来源】四川省成都市2018年中考物理试题【答案】AC【解析】【分析】【详解】由电路图知道，开关都闭合时，电路中只有R1，电压表测电源两端的电压；由电压表的示数知道，电源的电压U=6U1；当闭合S1，断开S2时，R1与R2串联，电压表测R1两端的电压；由于串联电路中总电压等于各分电压之和，所以，R2两端的电压是：U R2 =U-U1 =6U1 -U1 =5U1，由于串联电路中各处的电流相等，所以，此时电路中的电流是：I=U1/R1=U R2/R2，即U1/R1=5U1/50Ω，故R1=10Ω；又因为R1的电功率是P1=0.1W，所以，由P=I2 R知道，此时电路中的电流是：I=，根据串联电路的特点知道，电源的电压是：U=I（R1 +R2）=0.1A×（10Ω+50Ω）=6V，所以U1 =U/6=6V/6=1V，当用电阻R3替换R1后，闭合开关S1断开S2时，R2与R3串联，电压表测R3两端的电压；（1）若U2与U1相比增加了0.5V，则电压表的示数U2 =1.5V，R2两端的电压U R2′=U-U2=6V-1.5V=4.5V，此时电路中的电流是：I1 =U R2′/R2=4.5V/50Ω=0.09A，则R3的阻值是：R3=U2/I1=1.5V0.09A≈16.7Ω，电路的总功率是：P2 =UI1 =6V×0.09A=0.54W；（2）若U2与U1相比减小了0.5V，则电压表的示数是U2 =0.5V，R2两端的电压U R2″=U-U2 =6V-0.5V=5.5V，此时电路中的电流是：I2 =U R2′/R2=5.5V/50Ω=0.11A，则R3的阻值是：R3=U2/I2=0.5V/0.11A≈4.5Ω，电路的总功率是：P2 =UI2 =6V×0.11A=0.66W，故C正确，D错误；当用电阻R3替换R2后，闭合开关S1断开S2时，R1与R3串联，电压表测R1两端的电压，（1）若U2与U1相比增加了0.5V，则电压表的示数是：U2 =1.5V，R3两端的电压是：U3=U-U2 =6V-1.5V=4.5V，此时电路中的电流是：I3 =U2/R1=1.5V/10Ω=0.15A，则R3的阻值是：R3 =U3/I3=4.5V/0.15A=30Ω，电路的总功率是：P2 =UI3 =6V×0.15A=0.9W；（2）若U2与U1相比减小了0.5V，则电压表的示数是：U2 =0.5V，R3两端的电压是：U3=U-U2 =6V-0.5V=5.5V，此时电路中的电流是：I4 =U2/R1=0.5V/10Ω=0.05A，则R3的阻值是：R3=U3/I4=5.5V/0.05A=110Ω，电路的总功率是：P2 =UI4 =6V×0.05A=0.3W，故AB错误，综上所述，只有AC正确，故选AC．【点睛】本题考查的是串联电路的特点和欧姆定律、电功率公式的应用，正确的讨论电阻R3替换R1、R2中的一个电阻后电压表可能的示数是解题关键，需要仔细分析找出各种情况中的联系，然后列式求解，属于难题．3．如图所示的电路中，电源两端电压为U，且保持不变，R1、R2和R3为三个定值电阻，已知R1=10 Ω。
